Система для надання телерадіокомунікаційних послуг через комунікаційну мережу користувачеві

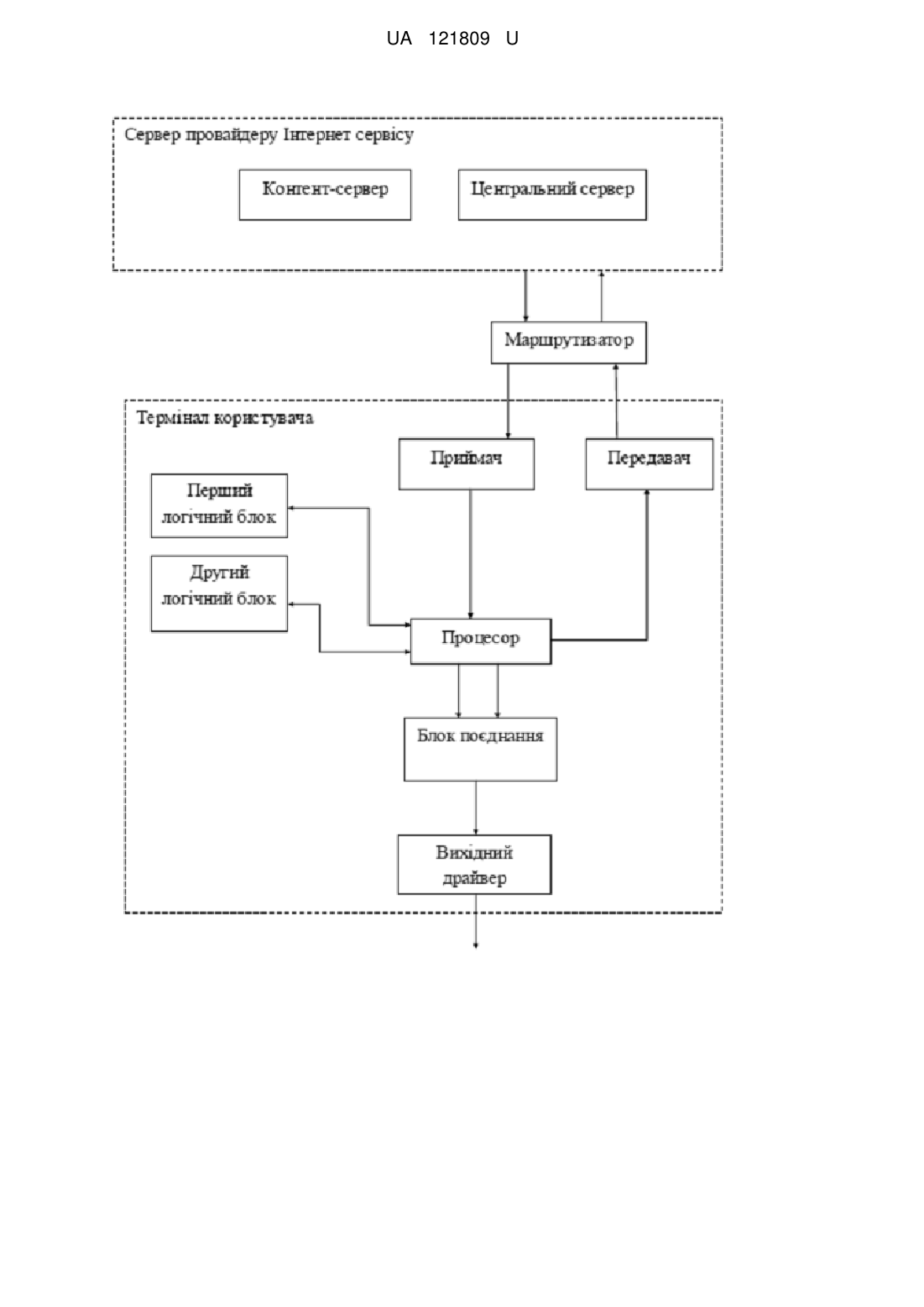

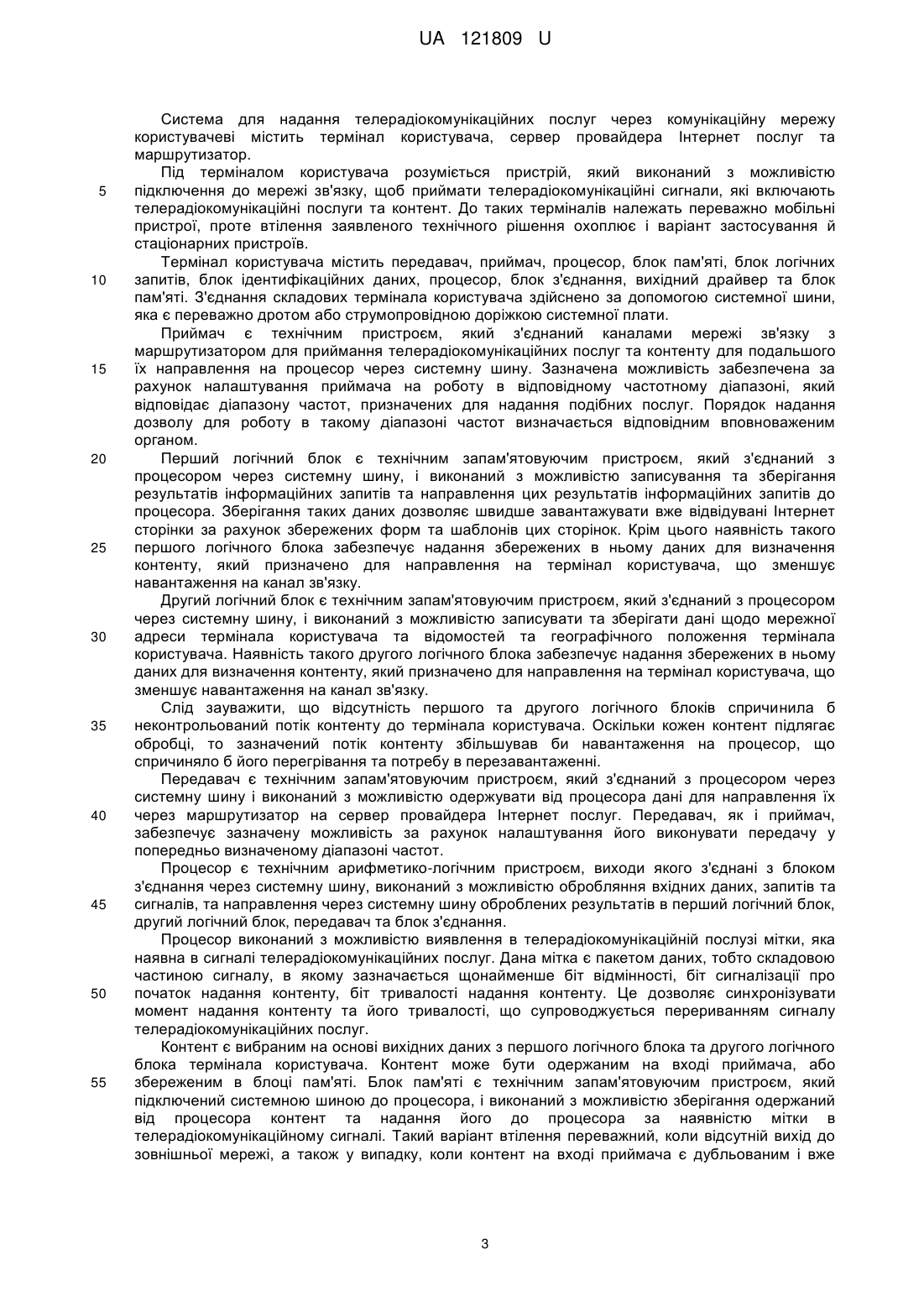

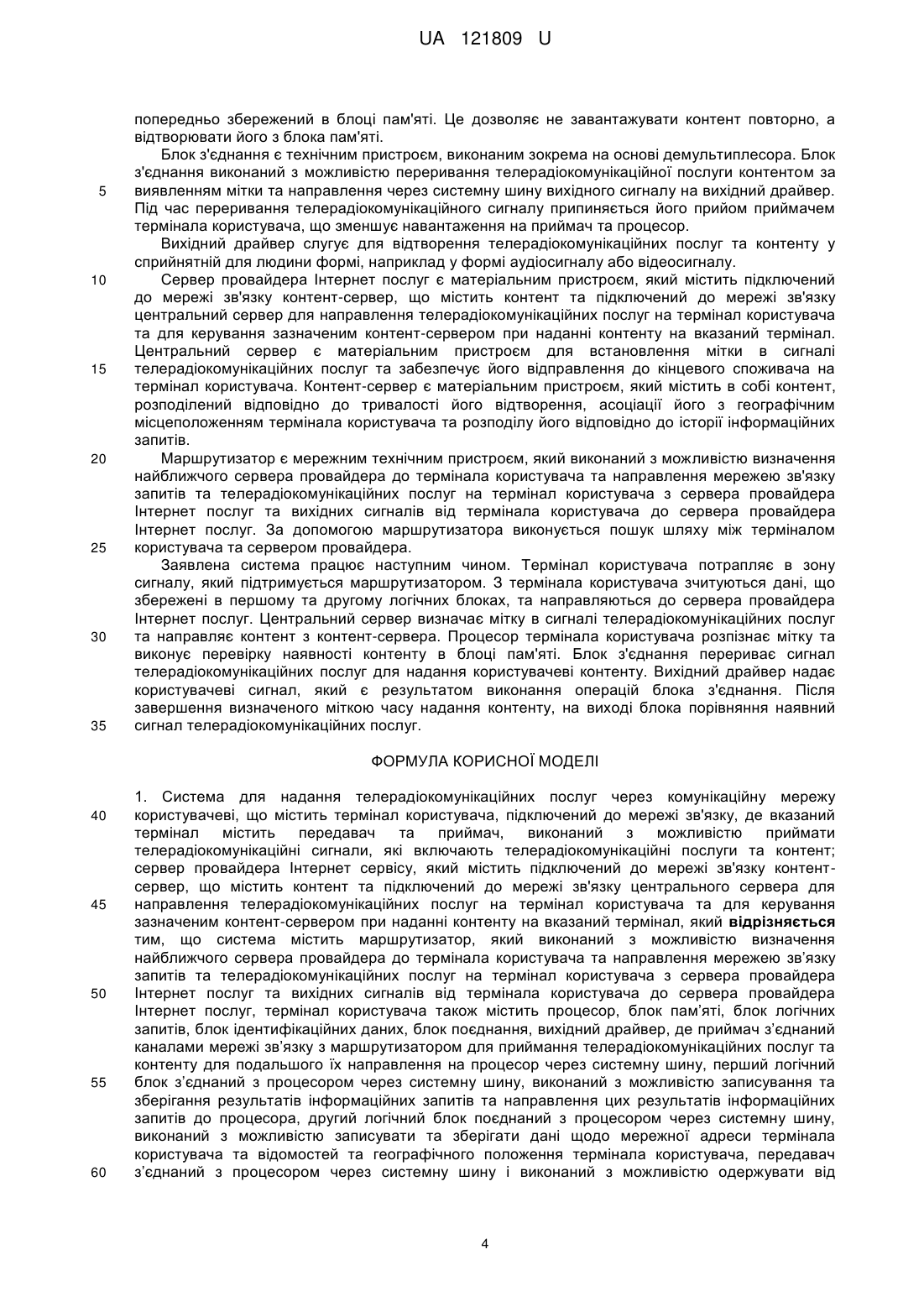

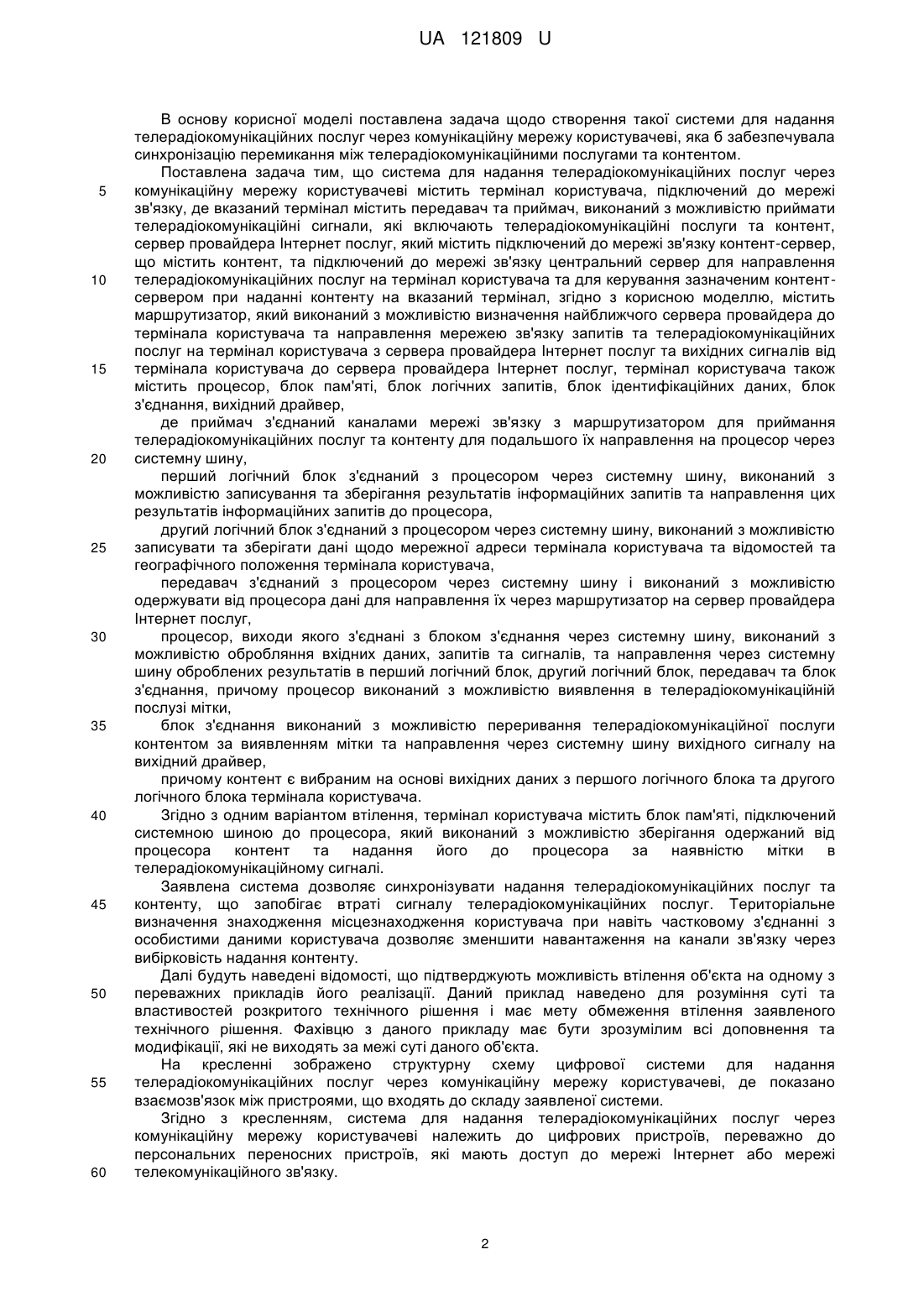

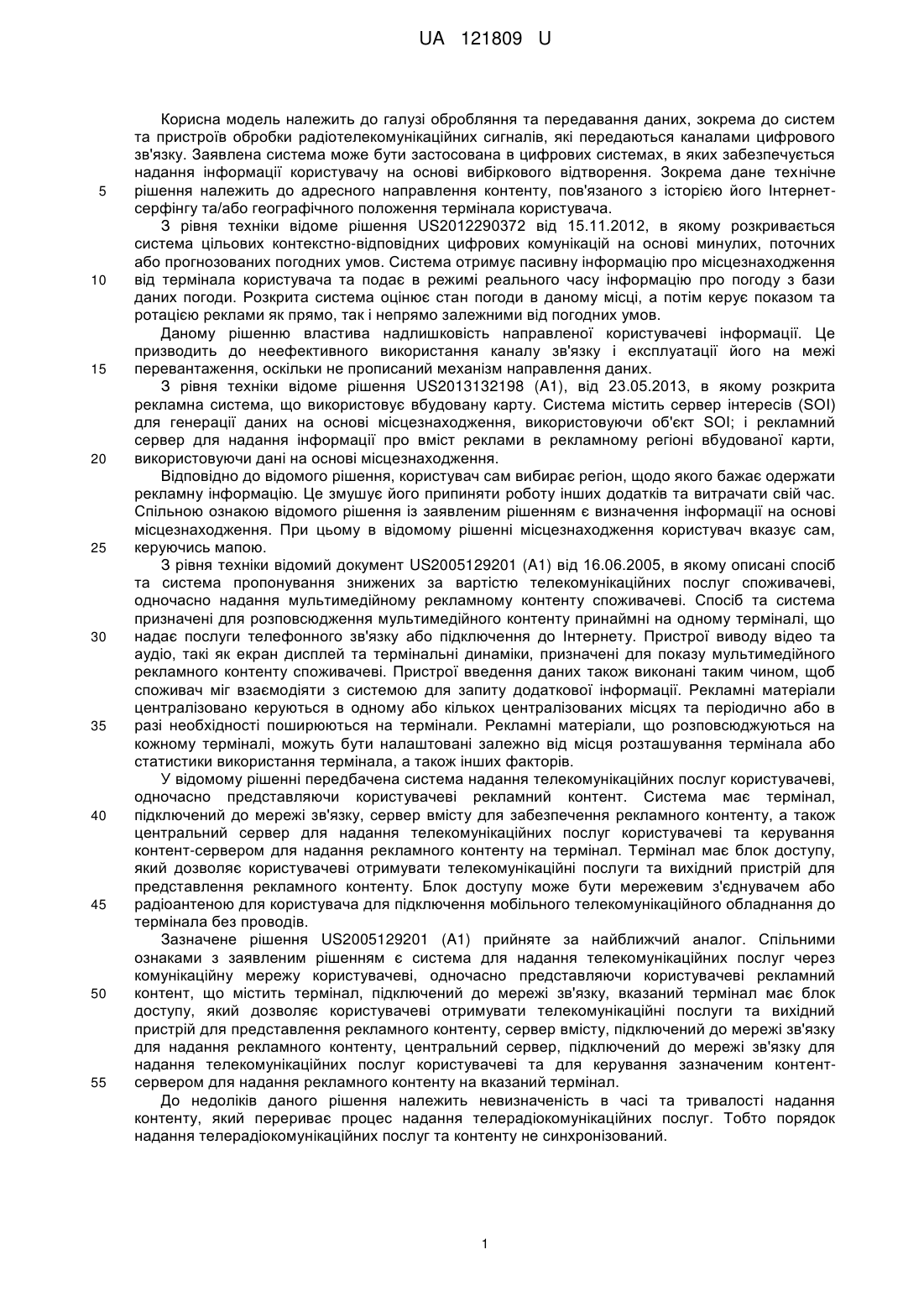

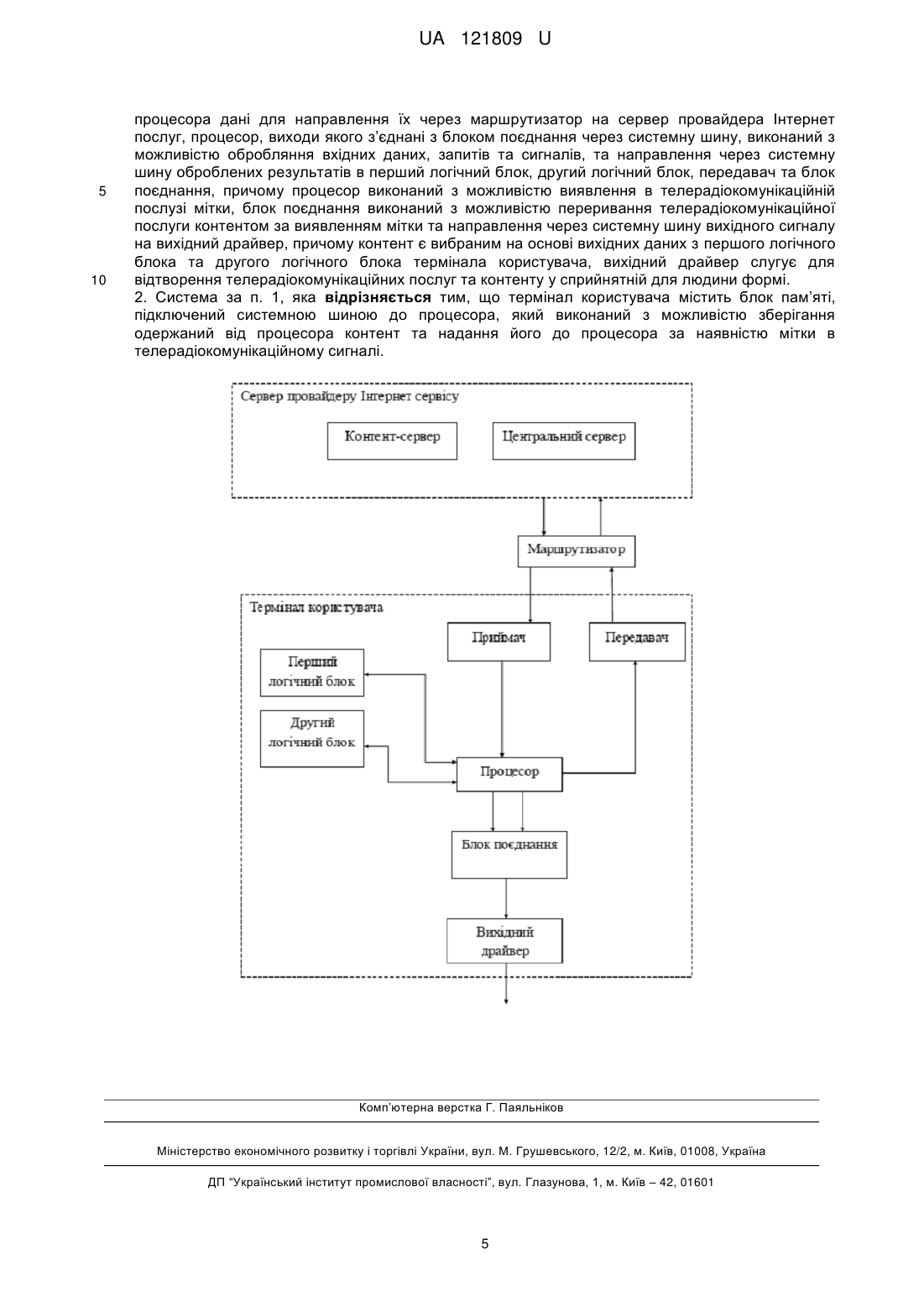

Реферат: Система для надання телерадіокомунікаційних послуг через комунікаційну мережу користувачеві містить термінал користувача, сервер провайдера Інтернет сервісу. Система містить маршрутизатор, процесор, блок пам’яті, блок логічних запитів, блок ідентифікаційних даних, блок поєднання, вихідний драйвер, перший логічний блок, другий логічний блок, передавач, передавач та блок поєднання. Процесор виконаний з можливістю виявлення в телерадіокомунікаційній послузі мітки, блок поєднання виконаний з можливістю переривання телерадіокомунікаційної послуги контентом за виявленням мітки та направлення через системну шину вихідного сигналу на вихідний драйвер. Контент є вибраним на основі вихідних даних з першого логічного блока та другого логічного блока термінала користувача, вихідний драйвер слугує для відтворення телерадіокомунікаційних послуг та контенту у сприйнятній для людини формі. Термінал користувача містить блок пам’яті, підключений системною шиною до процесора, який виконаний з можливістю зберігання одержаний від процесора контент та надання його до процесора за наявністю мітки в телерадіокомунікаційному сигналі. UA 121809 U (12) UA 121809 U UA 121809 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі обробляння та передавання даних, зокрема до систем та пристроїв обробки радіотелекомунікаційних сигналів, які передаються каналами цифрового зв'язку. Заявлена система може бути застосована в цифрових системах, в яких забезпечується надання інформації користувачу на основі вибіркового відтворення. Зокрема дане технічне рішення належить до адресного направлення контенту, пов'язаного з історією його Інтернетсерфінгу та/або географічного положення термінала користувача. З рівня техніки відоме рішення US2012290372 від 15.11.2012, в якому розкривається система цільових контекстно-відповідних цифрових комунікацій на основі минулих, поточних або прогнозованих погодних умов. Система отримує пасивну інформацію про місцезнаходження від термінала користувача та подає в режимі реального часу інформацію про погоду з бази даних погоди. Розкрита система оцінює стан погоди в даному місці, а потім керує показом та ротацією реклами як прямо, так і непрямо залежними від погодних умов. Даному рішенню властива надлишковість направленої користувачеві інформації. Це призводить до неефективного використання каналу зв'язку і експлуатації його на межі перевантаження, оскільки не прописаний механізм направлення даних. З рівня техніки відоме рішення US2013132198 (A1), від 23.05.2013, в якому розкрита рекламна система, що використовує вбудовану карту. Система містить сервер інтересів (SOI) для генерації даних на основі місцезнаходження, використовуючи об'єкт SOI; і рекламний сервер для надання інформації про вміст реклами в рекламному регіоні вбудованої карти, використовуючи дані на основі місцезнаходження. Відповідно до відомого рішення, користувач сам вибирає регіон, щодо якого бажає одержати рекламну інформацію. Це змушує його припиняти роботу інших додатків та витрачати свій час. Спільною ознакою відомого рішення із заявленим рішенням є визначення інформації на основі місцезнаходження. При цьому в відомому рішенні місцезнаходження користувач вказує сам, керуючись мапою. З рівня техніки відомий документ US2005129201 (A1) від 16.06.2005, в якому описані спосіб та система пропонування знижених за вартістю телекомунікаційних послуг споживачеві, одночасно надання мультимедійному рекламному контенту споживачеві. Спосіб та система призначені для розповсюдження мультимедійного контенту принаймні на одному терміналі, що надає послуги телефонного зв'язку або підключення до Інтернету. Пристрої виводу відео та аудіо, такі як екран дисплей та термінальні динаміки, призначені для показу мультимедійного рекламного контенту споживачеві. Пристрої введення даних також виконані таким чином, щоб споживач міг взаємодіяти з системою для запиту додаткової інформації. Рекламні матеріали централізовано керуються в одному або кількох централізованих місцях та періодично або в разі необхідності поширюються на термінали. Рекламні матеріали, що розповсюджуються на кожному терміналі, можуть бути налаштовані залежно від місця розташування термінала або статистики використання термінала, а також інших факторів. У відомому рішенні передбачена система надання телекомунікаційних послуг користувачеві, одночасно представляючи користувачеві рекламний контент. Система має термінал, підключений до мережі зв'язку, сервер вмісту для забезпечення рекламного контенту, а також центральний сервер для надання телекомунікаційних послуг користувачеві та керування контент-сервером для надання рекламного контенту на термінал. Термінал має блок доступу, який дозволяє користувачеві отримувати телекомунікаційні послуги та вихідний пристрій для представлення рекламного контенту. Блок доступу може бути мережевим з'єднувачем або радіоантеною для користувача для підключення мобільного телекомунікаційного обладнання до термінала без проводів. Зазначене рішення US2005129201 (A1) прийняте за найближчий аналог. Спільними ознаками з заявленим рішенням є система для надання телекомунікаційних послуг через комунікаційну мережу користувачеві, одночасно представляючи користувачеві рекламний контент, що містить термінал, підключений до мережі зв'язку, вказаний термінал має блок доступу, який дозволяє користувачеві отримувати телекомунікаційні послуги та вихідний пристрій для представлення рекламного контенту, сервер вмісту, підключений до мережі зв'язку для надання рекламного контенту, центральний сервер, підключений до мережі зв'язку для надання телекомунікаційних послуг користувачеві та для керування зазначеним контентсервером для надання рекламного контенту на вказаний термінал. До недоліків даного рішення належить невизначеність в часі та тривалості надання контенту, який перериває процес надання телерадіокомунікаційних послуг. Тобто порядок надання телерадіокомунікаційних послуг та контенту не синхронізований. 1 UA 121809 U 5 10 15 20 25 30 35 40 45 50 55 60 В основу корисної моделі поставлена задача щодо створення такої системи для надання телерадіокомунікаційних послуг через комунікаційну мережу користувачеві, яка б забезпечувала синхронізацію перемикання між телерадіокомунікаційними послугами та контентом. Поставлена задача тим, що система для надання телерадіокомунікаційних послуг через комунікаційну мережу користувачеві містить термінал користувача, підключений до мережі зв'язку, де вказаний термінал містить передавач та приймач, виконаний з можливістю приймати телерадіокомунікаційні сигнали, які включають телерадіокомунікаційні послуги та контент, сервер провайдера Інтернет послуг, який містить підключений до мережі зв'язку контент-сервер, що містить контент, та підключений до мережі зв'язку центральний сервер для направлення телерадіокомунікаційних послуг на термінал користувача та для керування зазначеним контентсервером при наданні контенту на вказаний термінал, згідно з корисною моделлю, містить маршрутизатор, який виконаний з можливістю визначення найближчого сервера провайдера до термінала користувача та направлення мережею зв'язку запитів та телерадіокомунікаційних послуг на термінал користувача з сервера провайдера Інтернет послуг та вихідних сигналів від термінала користувача до сервера провайдера Інтернет послуг, термінал користувача також містить процесор, блок пам'яті, блок логічних запитів, блок ідентифікаційних даних, блок з'єднання, вихідний драйвер, де приймач з'єднаний каналами мережі зв'язку з маршрутизатором для приймання телерадіокомунікаційних послуг та контенту для подальшого їх направлення на процесор через системну шину, перший логічний блок з'єднаний з процесором через системну шину, виконаний з можливістю записування та зберігання результатів інформаційних запитів та направлення цих результатів інформаційних запитів до процесора, другий логічний блок з'єднаний з процесором через системну шину, виконаний з можливістю записувати та зберігати дані щодо мережної адреси термінала користувача та відомостей та географічного положення термінала користувача, передавач з'єднаний з процесором через системну шину і виконаний з можливістю одержувати від процесора дані для направлення їх через маршрутизатор на сервер провайдера Інтернет послуг, процесор, виходи якого з'єднані з блоком з'єднання через системну шину, виконаний з можливістю обробляння вхідних даних, запитів та сигналів, та направлення через системну шину оброблених результатів в перший логічний блок, другий логічний блок, передавач та блок з'єднання, причому процесор виконаний з можливістю виявлення в телерадіокомунікаційній послузі мітки, блок з'єднання виконаний з можливістю переривання телерадіокомунікаційної послуги контентом за виявленням мітки та направлення через системну шину вихідного сигналу на вихідний драйвер, причому контент є вибраним на основі вихідних даних з першого логічного блока та другого логічного блока термінала користувача. Згідно з одним варіантом втілення, термінал користувача містить блок пам'яті, підключений системною шиною до процесора, який виконаний з можливістю зберігання одержаний від процесора контент та надання його до процесора за наявністю мітки в телерадіокомунікаційному сигналі. Заявлена система дозволяє синхронізувати надання телерадіокомунікаційних послуг та контенту, що запобігає втраті сигналу телерадіокомунікаційних послуг. Територіальне визначення знаходження місцезнаходження користувача при навіть частковому з'єднанні з особистими даними користувача дозволяє зменшити навантаження на канали зв'язку через вибірковість надання контенту. Далі будуть наведені відомості, що підтверджують можливість втілення об'єкта на одному з переважних прикладів його реалізації. Даний приклад наведено для розуміння суті та властивостей розкритого технічного рішення і має мету обмеження втілення заявленого технічного рішення. Фахівцю з даного прикладу має бути зрозумілим всі доповнення та модифікації, які не виходять за межі суті даного об'єкта. На кресленні зображено структурну схему цифрової системи для надання телерадіокомунікаційних послуг через комунікаційну мережу користувачеві, де показано взаємозв'язок між пристроями, що входять до складу заявленої системи. Згідно з кресленням, система для надання телерадіокомунікаційних послуг через комунікаційну мережу користувачеві належить до цифрових пристроїв, переважно до персональних переносних пристроїв, які мають доступ до мережі Інтернет або мережі телекомунікаційного зв'язку. 2 UA 121809 U 5 10 15 20 25 30 35 40 45 50 55 Система для надання телерадіокомунікаційних послуг через комунікаційну мережу користувачеві містить термінал користувача, сервер провайдера Інтернет послуг та маршрутизатор. Під терміналом користувача розуміється пристрій, який виконаний з можливістю підключення до мережі зв'язку, щоб приймати телерадіокомунікаційні сигнали, які включають телерадіокомунікаційні послуги та контент. До таких терміналів належать переважно мобільні пристрої, проте втілення заявленого технічного рішення охоплює і варіант застосування й стаціонарних пристроїв. Термінал користувача містить передавач, приймач, процесор, блок пам'яті, блок логічних запитів, блок ідентифікаційних даних, процесор, блок з'єднання, вихідний драйвер та блок пам'яті. З'єднання складових термінала користувача здійснено за допомогою системної шини, яка є переважно дротом або струмопровідною доріжкою системної плати. Приймач є технічним пристроєм, який з'єднаний каналами мережі зв'язку з маршрутизатором для приймання телерадіокомунікаційних послуг та контенту для подальшого їх направлення на процесор через системну шину. Зазначена можливість забезпечена за рахунок налаштування приймача на роботу в відповідному частотному діапазоні, який відповідає діапазону частот, призначених для надання подібних послуг. Порядок надання дозволу для роботу в такому діапазоні частот визначається відповідним вповноваженим органом. Перший логічний блок є технічним запам'ятовуючим пристроєм, який з'єднаний з процесором через системну шину, і виконаний з можливістю записування та зберігання результатів інформаційних запитів та направлення цих результатів інформаційних запитів до процесора. Зберігання таких даних дозволяє швидше завантажувати вже відвідувані Інтернет сторінки за рахунок збережених форм та шаблонів цих сторінок. Крім цього наявність такого першого логічного блока забезпечує надання збережених в ньому даних для визначення контенту, який призначено для направлення на термінал користувача, що зменшує навантаження на канал зв'язку. Другий логічний блок є технічним запам'ятовуючим пристроєм, який з'єднаний з процесором через системну шину, і виконаний з можливістю записувати та зберігати дані щодо мережної адреси термінала користувача та відомостей та географічного положення термінала користувача. Наявність такого другого логічного блока забезпечує надання збережених в ньому даних для визначення контенту, який призначено для направлення на термінал користувача, що зменшує навантаження на канал зв'язку. Слід зауважити, що відсутність першого та другого логічного блоків спричинила б неконтрольований потік контенту до термінала користувача. Оскільки кожен контент підлягає обробці, то зазначений потік контенту збільшував би навантаження на процесор, що спричиняло б його перегрівання та потребу в перезавантаженні. Передавач є технічним запам'ятовуючим пристроєм, який з'єднаний з процесором через системну шину і виконаний з можливістю одержувати від процесора дані для направлення їх через маршрутизатор на сервер провайдера Інтернет послуг. Передавач, як і приймач, забезпечує зазначену можливість за рахунок налаштування його виконувати передачу у попередньо визначеному діапазоні частот. Процесор є технічним арифметико-логічним пристроєм, виходи якого з'єднані з блоком з'єднання через системну шину, виконаний з можливістю обробляння вхідних даних, запитів та сигналів, та направлення через системну шину оброблених результатів в перший логічний блок, другий логічний блок, передавач та блок з'єднання. Процесор виконаний з можливістю виявлення в телерадіокомунікаційній послузі мітки, яка наявна в сигналі телерадіокомунікаційних послуг. Дана мітка є пакетом даних, тобто складовою частиною сигналу, в якому зазначається щонайменше біт відмінності, біт сигналізації про початок надання контенту, біт тривалості надання контенту. Це дозволяє синхронізувати момент надання контенту та його тривалості, що супроводжується перериванням сигналу телерадіокомунікаційних послуг. Контент є вибраним на основі вихідних даних з першого логічного блока та другого логічного блока термінала користувача. Контент може бути одержаним на вході приймача, або збереженим в блоці пам'яті. Блок пам'яті є технічним запам'ятовуючим пристроєм, який підключений системною шиною до процесора, і виконаний з можливістю зберігання одержаний від процесора контент та надання його до процесора за наявністю мітки в телерадіокомунікаційному сигналі. Такий варіант втілення переважний, коли відсутній вихід до зовнішньої мережі, а також у випадку, коли контент на вході приймача є дубльованим і вже 3 UA 121809 U 5 10 15 20 25 30 35 попередньо збережений в блоці пам'яті. Це дозволяє не завантажувати контент повторно, а відтворювати його з блока пам'яті. Блок з'єднання є технічним пристроєм, виконаним зокрема на основі демультиплесора. Блок з'єднання виконаний з можливістю переривання телерадіокомунікаційної послуги контентом за виявленням мітки та направлення через системну шину вихідного сигналу на вихідний драйвер. Під час переривання телерадіокомунікаційного сигналу припиняється його прийом приймачем термінала користувача, що зменшує навантаження на приймач та процесор. Вихідний драйвер слугує для відтворення телерадіокомунікаційних послуг та контенту у сприйнятній для людини формі, наприклад у формі аудіосигналу або відеосигналу. Сервер провайдера Інтернет послуг є матеріальним пристроєм, який містить підключений до мережі зв'язку контент-сервер, що містить контент та підключений до мережі зв'язку центральний сервер для направлення телерадіокомунікаційних послуг на термінал користувача та для керування зазначеним контент-сервером при наданні контенту на вказаний термінал. Центральний сервер є матеріальним пристроєм для встановлення мітки в сигналі телерадіокомунікаційних послуг та забезпечує його відправлення до кінцевого споживача на термінал користувача. Контент-сервер є матеріальним пристроєм, який містить в собі контент, розподілений відповідно до тривалості його відтворення, асоціації його з географічним місцеположенням термінала користувача та розподілу його відповідно до історії інформаційних запитів. Маршрутизатор є мережним технічним пристроєм, який виконаний з можливістю визначення найближчого сервера провайдера до термінала користувача та направлення мережею зв'язку запитів та телерадіокомунікаційних послуг на термінал користувача з сервера провайдера Інтернет послуг та вихідних сигналів від термінала користувача до сервера провайдера Інтернет послуг. За допомогою маршрутизатора виконується пошук шляху між терміналом користувача та сервером провайдера. Заявлена система працює наступним чином. Термінал користувача потрапляє в зону сигналу, який підтримується маршрутизатором. З термінала користувача зчитуються дані, що збережені в першому та другому логічних блоках, та направляються до сервера провайдера Інтернет послуг. Центральний сервер визначає мітку в сигналі телерадіокомунікаційних послуг та направляє контент з контент-сервера. Процесор термінала користувача розпізнає мітку та виконує перевірку наявності контенту в блоці пам'яті. Блок з'єднання перериває сигнал телерадіокомунікаційних послуг для надання користувачеві контенту. Вихідний драйвер надає користувачеві сигнал, який є результатом виконання операцій блока з'єднання. Після завершення визначеного міткою часу надання контенту, на виході блока порівняння наявний сигнал телерадіокомунікаційних послуг. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 60 1. Система для надання телерадіокомунікаційних послуг через комунікаційну мережу користувачеві, що містить термінал користувача, підключений до мережі зв'язку, де вказаний термінал містить передавач та приймач, виконаний з можливістю приймати телерадіокомунікаційні сигнали, які включають телерадіокомунікаційні послуги та контент; сервер провайдера Інтернет сервісу, який містить підключений до мережі зв'язку контентсервер, що містить контент та підключений до мережі зв'язку центрального сервера для направлення телерадіокомунікаційних послуг на термінал користувача та для керування зазначеним контент-сервером при наданні контенту на вказаний термінал, який відрізняється тим, що система містить маршрутизатор, який виконаний з можливістю визначення найближчого сервера провайдера до термінала користувача та направлення мережею зв’язку запитів та телерадіокомунікаційних послуг на термінал користувача з сервера провайдера Інтернет послуг та вихідних сигналів від термінала користувача до сервера провайдера Інтернет послуг, термінал користувача також містить процесор, блок пам’яті, блок логічних запитів, блок ідентифікаційних даних, блок поєднання, вихідний драйвер, де приймач з’єднаний каналами мережі зв’язку з маршрутизатором для приймання телерадіокомунікаційних послуг та контенту для подальшого їх направлення на процесор через системну шину, перший логічний блок з’єднаний з процесором через системну шину, виконаний з можливістю записування та зберігання результатів інформаційних запитів та направлення цих результатів інформаційних запитів до процесора, другий логічний блок поєднаний з процесором через системну шину, виконаний з можливістю записувати та зберігати дані щодо мережної адреси термінала користувача та відомостей та географічного положення термінала користувача, передавач з’єднаний з процесором через системну шину і виконаний з можливістю одержувати від 4 UA 121809 U 5 10 процесора дані для направлення їх через маршрутизатор на сервер провайдера Інтернет послуг, процесор, виходи якого з’єднані з блоком поєднання через системну шину, виконаний з можливістю обробляння вхідних даних, запитів та сигналів, та направлення через системну шину оброблених результатів в перший логічний блок, другий логічний блок, передавач та блок поєднання, причому процесор виконаний з можливістю виявлення в телерадіокомунікаційній послузі мітки, блок поєднання виконаний з можливістю переривання телерадіокомунікаційної послуги контентом за виявленням мітки та направлення через системну шину вихідного сигналу на вихідний драйвер, причому контент є вибраним на основі вихідних даних з першого логічного блока та другого логічного блока термінала користувача, вихідний драйвер слугує для відтворення телерадіокомунікаційних послуг та контенту у сприйнятній для людини формі. 2. Система за п. 1, яка відрізняється тим, що термінал користувача містить блок пам’яті, підключений системною шиною до процесора, який виконаний з можливістю зберігання одержаний від процесора контент та надання його до процесора за наявністю мітки в телерадіокомунікаційному сигналі. Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
