Мангал “prometeo q6″

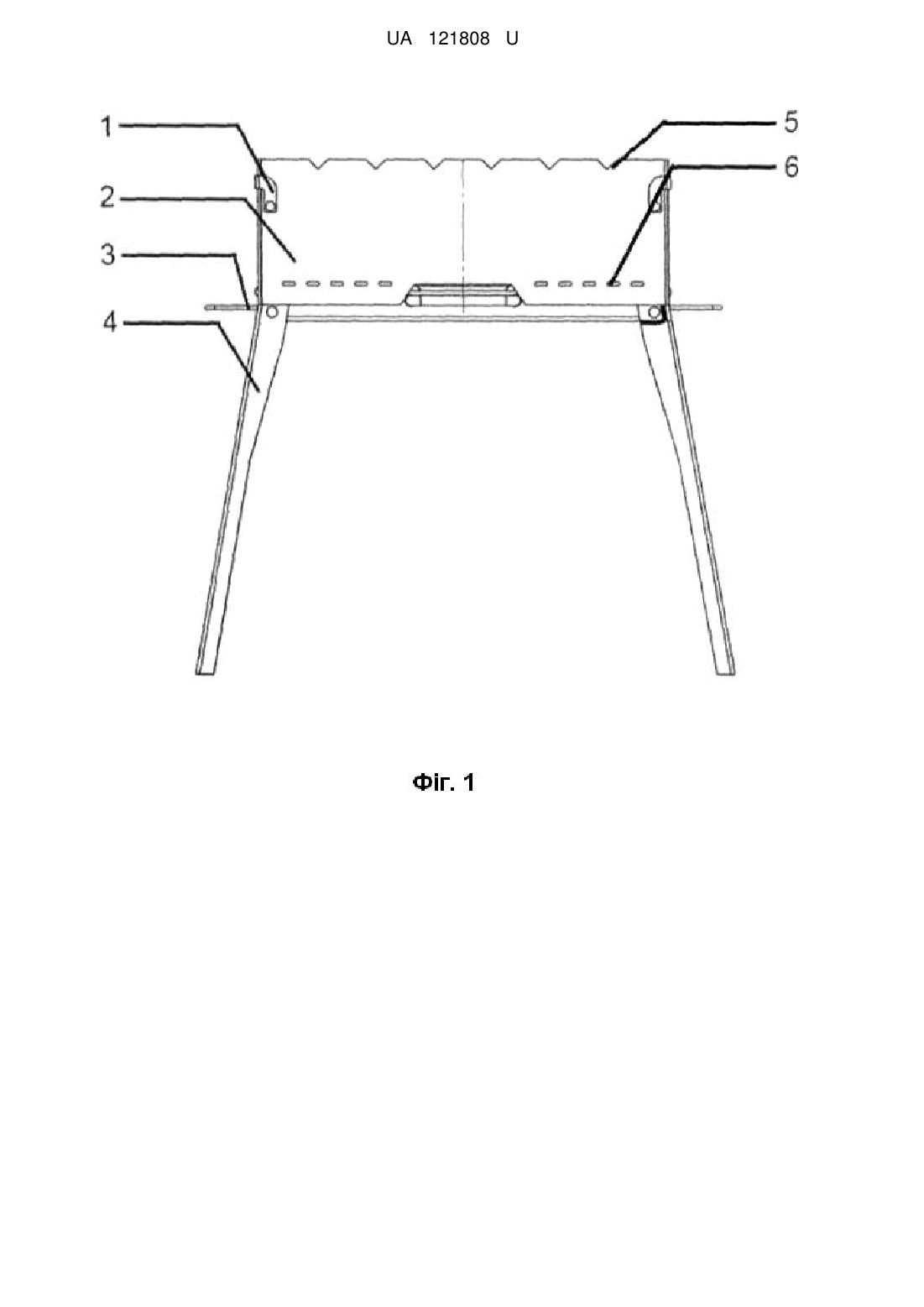

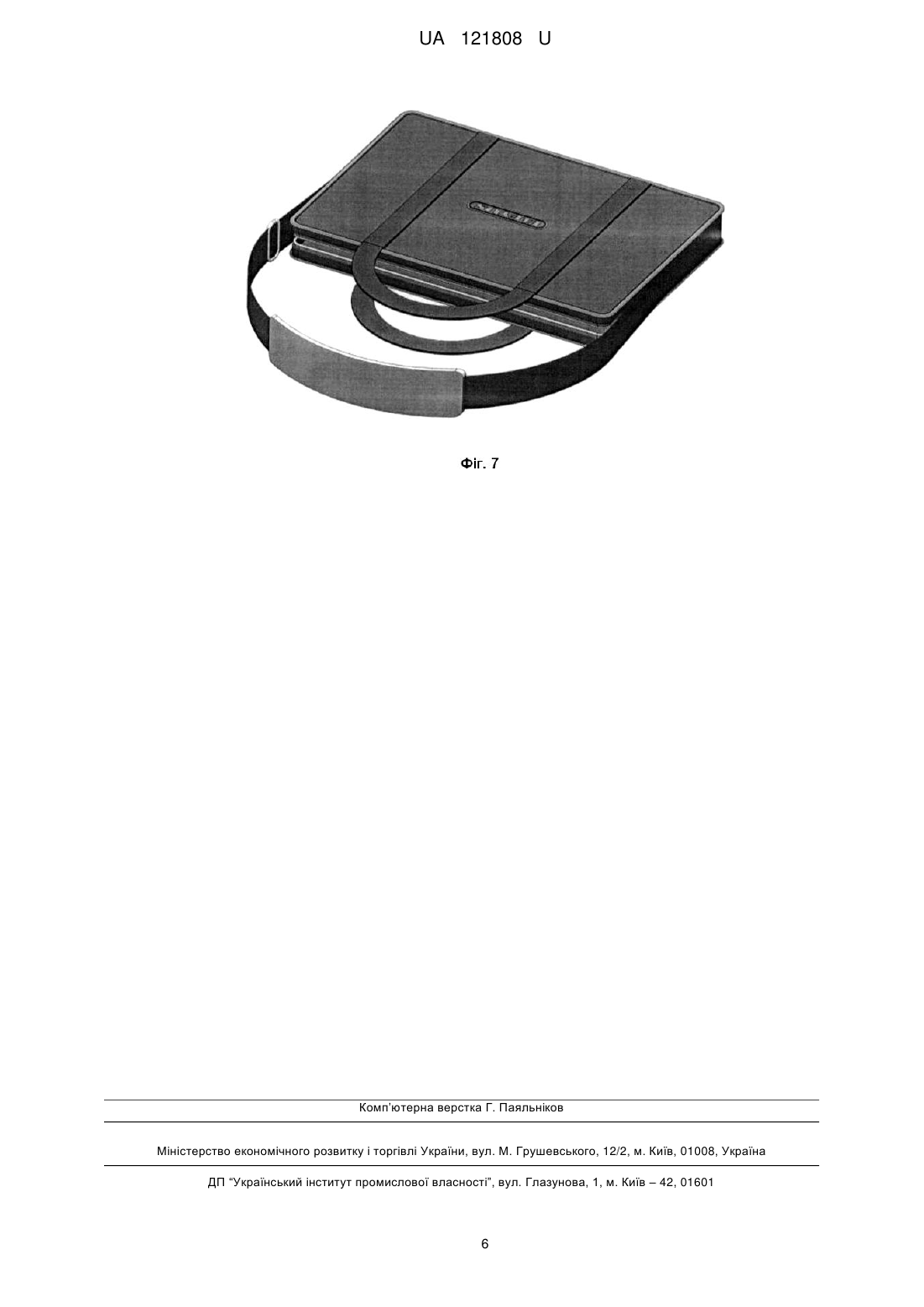

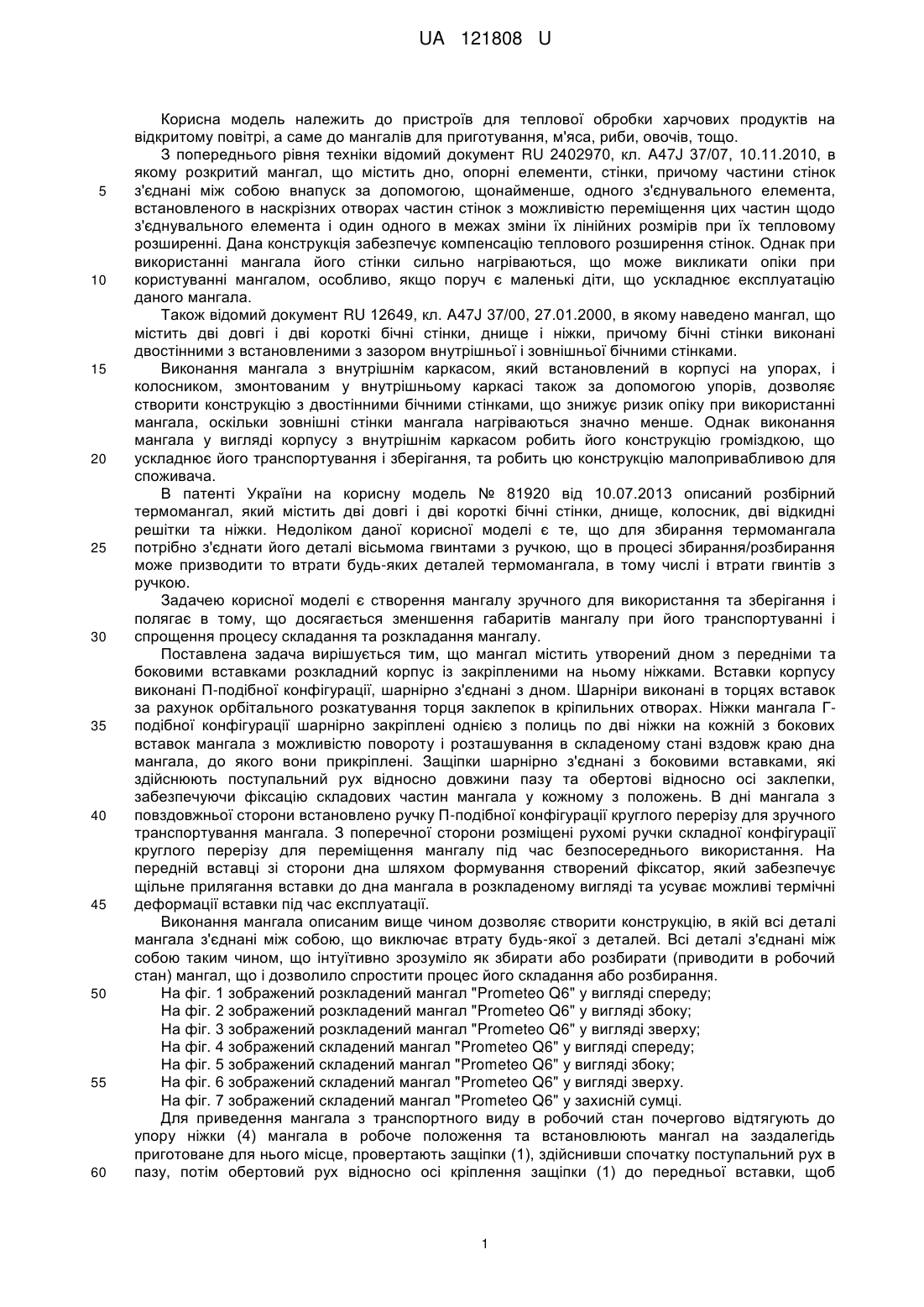

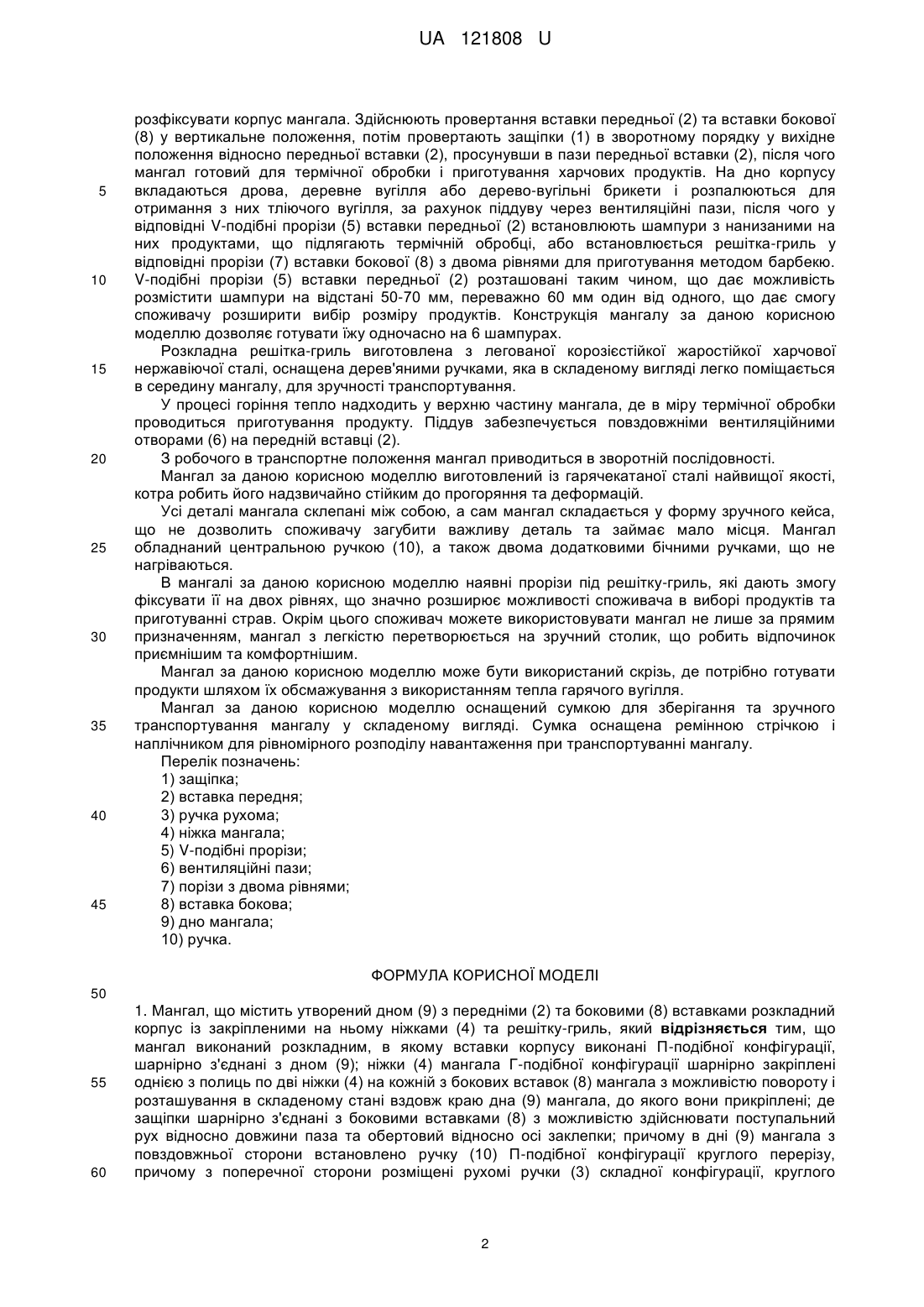

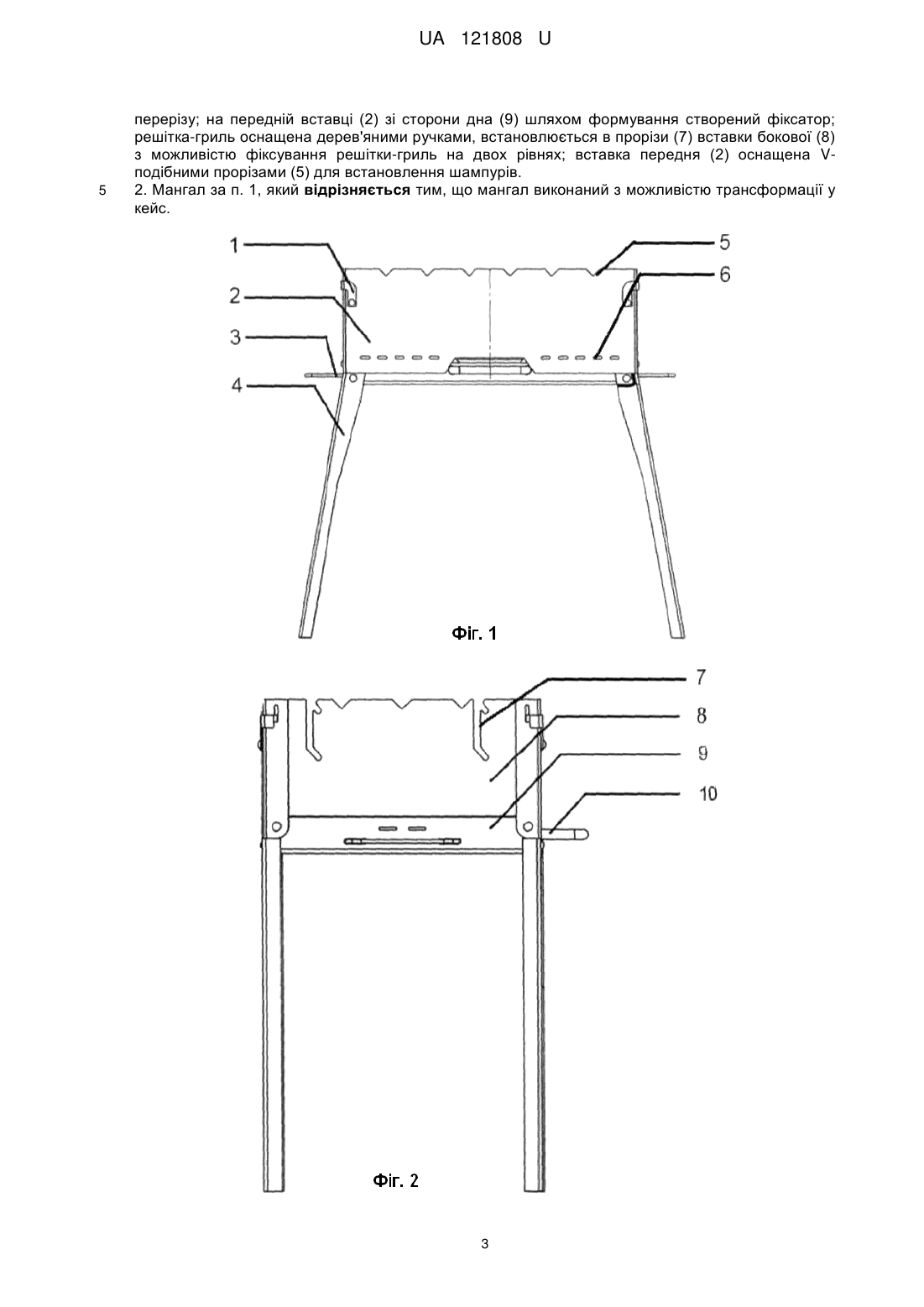

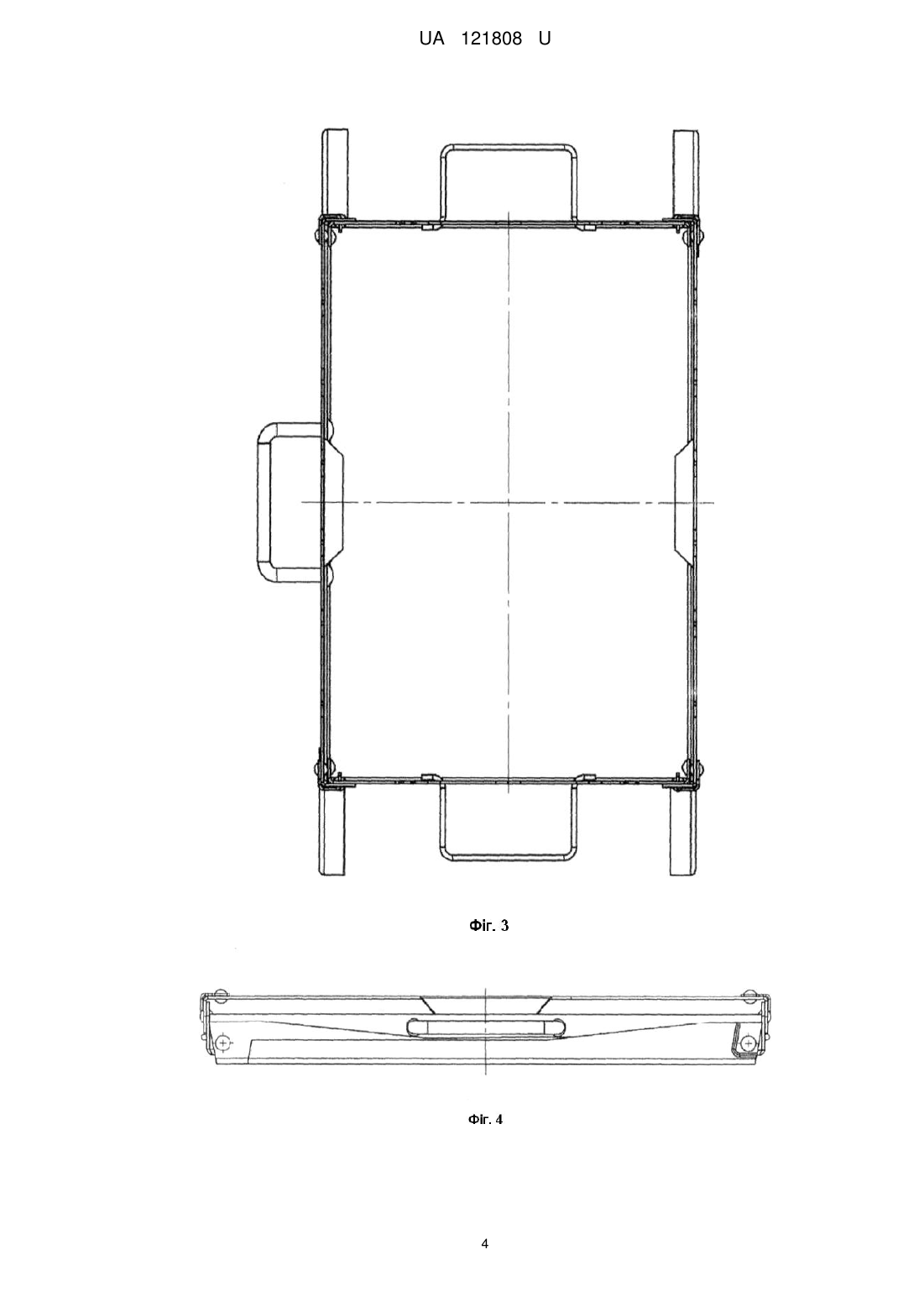

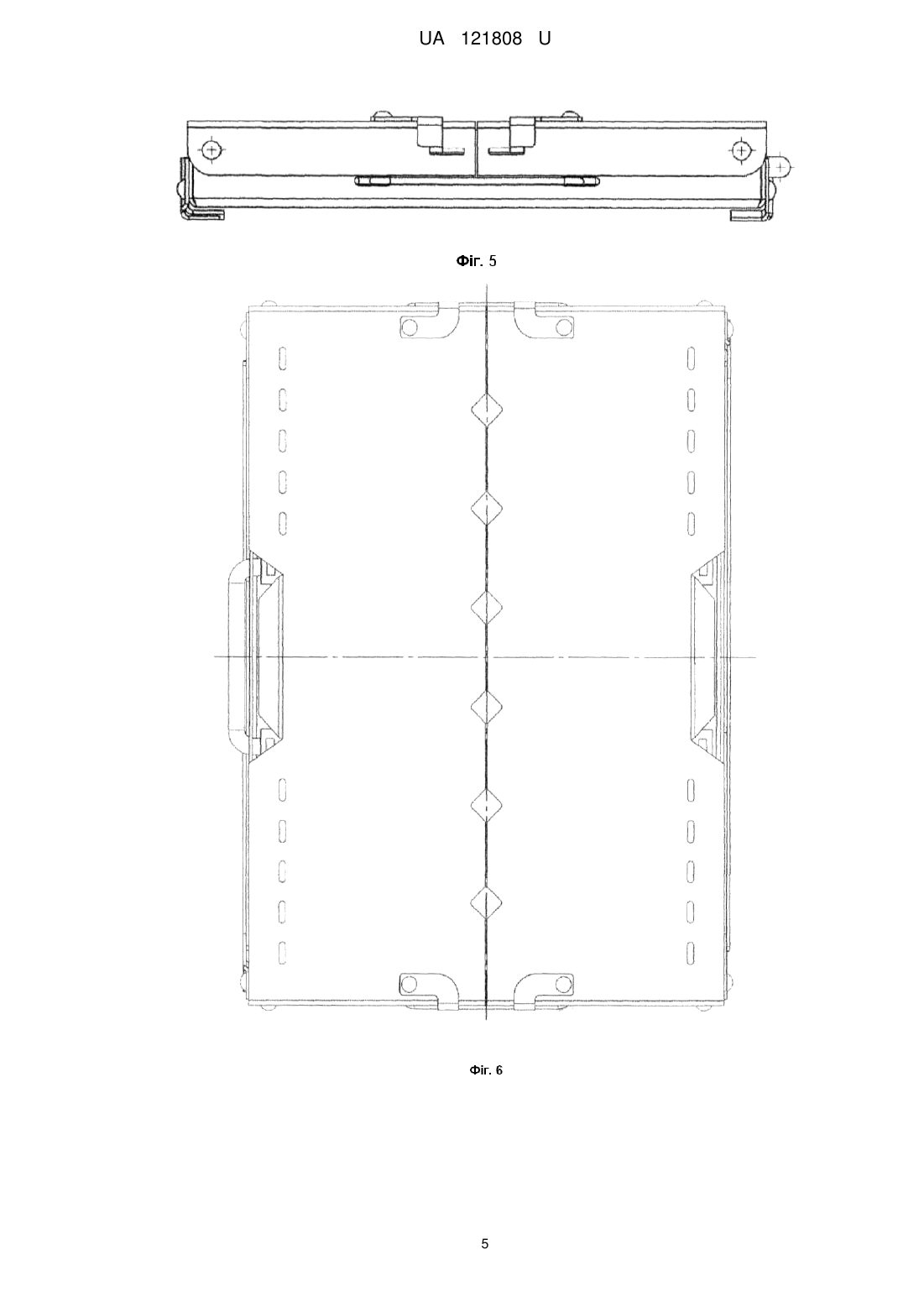

Реферат: Мангал містить утворений дном з передніми та боковими вставками розкладний корпус із закріпленими на ньому ніжками, та решітку-гриль. Мангал виконаний розкладним, в якому вставки корпусу виконані П-подібної конфігурації, шарнірно з'єднані з дном, ніжки мангала Гподібної конфігурації шарнірно закріплені однією з полиць по дві ніжки на кожній з бокових вставок мангала з можливістю повороту і розташування в складеному стані вздовж краю дна мангала, до якого вони прикріплені. Защіпки шарнірно з'єднані з боковими вставками з можливістю здійснювати поступальний рух відносно довжини пазу та обертовий відносно осі заклепки. В дні мангала з повздовжньої сторони встановлено ручку П-подібної конфігурації круглого перерізу, причому з поперечної сторони розміщені рухомі ручки складної конфігурації, круглого перерізу. На передній вставці зі сторони дна шляхом формування створений фіксатор. Решітка-гриль оснащена дерев'яними ручками з можливістю встановитися в прорізи бокової вставки з можливістю фіксування решітки-гриль на двох рівнях. Передня вставка оснащена Vподібними прорізами для встановлення шампурів. Мангал виконаний з можливістю трансформації у кейс. UA 121808 U (54) МАНГАЛ "PROMETEO Q6" UA 121808 U UA 121808 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для теплової обробки харчових продуктів на відкритому повітрі, а саме до мангалів для приготування, м'яса, риби, овочів, тощо. З попереднього рівня техніки відомий документ RU 2402970, кл. A47J 37/07, 10.11.2010, в якому розкритий мангал, що містить дно, опорні елементи, стінки, причому частини стінок з'єднані між собою внапуск за допомогою, щонайменше, одного з'єднувального елемента, встановленого в наскрізних отворах частин стінок з можливістю переміщення цих частин щодо з'єднувального елемента і один одного в межах зміни їх лінійних розмірів при їх тепловому розширенні. Дана конструкція забезпечує компенсацію теплового розширення стінок. Однак при використанні мангала його стінки сильно нагріваються, що може викликати опіки при користуванні мангалом, особливо, якщо поруч є маленькі діти, що ускладнює експлуатацію даного мангала. Також відомий документ RU 12649, кл. A47J 37/00, 27.01.2000, в якому наведено мангал, що містить дві довгі і дві короткі бічні стінки, днище і ніжки, причому бічні стінки виконані двостінними з встановленими з зазором внутрішньої і зовнішньої бічними стінками. Виконання мангала з внутрішнім каркасом, який встановлений в корпусі на упорах, і колосником, змонтованим у внутрішньому каркасі також за допомогою упорів, дозволяє створити конструкцію з двостінними бічними стінками, що знижує ризик опіку при використанні мангала, оскільки зовнішні стінки мангала нагріваються значно менше. Однак виконання мангала у вигляді корпусу з внутрішнім каркасом робить його конструкцію громіздкою, що ускладнює його транспортування і зберігання, та робить цю конструкцію малопривабливою для споживача. В патенті України на корисну модель № 81920 від 10.07.2013 описаний розбірний термомангал, який містить дві довгі і дві короткі бічні стінки, днище, колосник, дві відкидні решітки та ніжки. Недоліком даної корисної моделі є те, що для збирання термомангала потрібно з'єднати його деталі вісьмома гвинтами з ручкою, що в процесі збирання/розбирання може призводити то втрати будь-яких деталей термомангала, в тому числі і втрати гвинтів з ручкою. Задачею корисної моделі є створення мангалу зручного для використання та зберігання і полягає в тому, що досягається зменшення габаритів мангалу при його транспортуванні і спрощення процесу складання та розкладання мангалу. Поставлена задача вирішується тим, що мангал містить утворений дном з передніми та боковими вставками розкладний корпус із закріпленими на ньому ніжками. Вставки корпусу виконані П-подібної конфігурації, шарнірно з'єднані з дном. Шарніри виконані в торцях вставок за рахунок орбітального розкатування торця заклепок в кріпильних отворах. Ніжки мангала Гподібної конфігурації шарнірно закріплені однією з полиць по дві ніжки на кожній з бокових вставок мангала з можливістю повороту і розташування в складеному стані вздовж краю дна мангала, до якого вони прикріплені. Защіпки шарнірно з'єднані з боковими вставками, які здійснюють поступальний рух відносно довжини пазу та обертові відносно осі заклепки, забезпечуючи фіксацію складових частин мангала у кожному з положень. В дні мангала з повздовжньої сторони встановлено ручку П-подібної конфігурації круглого перерізу для зручного транспортування мангала. З поперечної сторони розміщені рухомі ручки складної конфігурації круглого перерізу для переміщення мангалу під час безпосереднього використання. На передній вставці зі сторони дна шляхом формування створений фіксатор, який забезпечує щільне прилягання вставки до дна мангала в розкладеному вигляді та усуває можливі термічні деформації вставки під час експлуатації. Виконання мангала описаним вище чином дозволяє створити конструкцію, в якій всі деталі мангала з'єднані між собою, що виключає втрату будь-якої з деталей. Всі деталі з'єднані між собою таким чином, що інтуїтивно зрозуміло як збирати або розбирати (приводити в робочий стан) мангал, що і дозволило спростити процес його складання або розбирання. На фіг. 1 зображений розкладений мангал "Prometeo Q6" у вигляді спереду; На фіг. 2 зображений розкладений мангал "Prometeo Q6" у вигляді збоку; На фіг. 3 зображений розкладений мангал "Prometeo Q6" у вигляді зверху; На фіг. 4 зображений складений мангал "Prometeo Q6" у вигляді спереду; На фіг. 5 зображений складений мангал "Prometeo Q6" у вигляді збоку; На фіг. 6 зображений складений мангал "Prometeo Q6" у вигляді зверху. На фіг. 7 зображений складений мангал "Prometeo Q6" у захисній сумці. Для приведення мангала з транспортного виду в робочий стан почергово відтягують до упору ніжки (4) мангала в робоче положення та встановлюють мангал на заздалегідь приготоване для нього місце, провертають защіпки (1), здійснивши спочатку поступальний рух в пазу, потім обертовий рух відносно осі кріплення защіпки (1) до передньої вставки, щоб 1 UA 121808 U 5 10 15 20 25 30 35 40 45 розфіксувати корпус мангала. Здійснюють провертання вставки передньої (2) та вставки бокової (8) у вертикальне положення, потім провертають защіпки (1) в зворотному порядку у вихідне положення відносно передньої вставки (2), просунувши в пази передньої вставки (2), після чого мангал готовий для термічної обробки і приготування харчових продуктів. На дно корпусу вкладаються дрова, деревне вугілля або дерево-вугільні брикети і розпалюються для отримання з них тліючого вугілля, за рахунок піддуву через вентиляційні пази, після чого у відповідні V-подібні прорізи (5) вставки передньої (2) встановлюють шампури з нанизаними на них продуктами, що підлягають термічній обробці, або встановлюється решітка-гриль у відповідні прорізи (7) вставки бокової (8) з двома рівнями для приготування методом барбекю. V-подібні прорізи (5) вставки передньої (2) розташовані таким чином, що дає можливість розмістити шампури на відстані 50-70 мм, переважно 60 мм один від одного, що дає смогу споживачу розширити вибір розміру продуктів. Конструкція мангалу за даною корисною моделлю дозволяє готувати їжу одночасно на 6 шампурах. Розкладна решітка-гриль виготовлена з легованої корозієстійкої жаростійкої харчової нержавіючої сталі, оснащена дерев'яними ручками, яка в складеному вигляді легко поміщається в середину мангалу, для зручності транспортування. У процесі горіння тепло надходить у верхню частину мангала, де в міру термічної обробки проводиться приготування продукту. Піддув забезпечується повздовжніми вентиляційними отворами (6) на передній вставці (2). З робочого в транспортне положення мангал приводиться в зворотній послідовності. Мангал за даною корисною моделлю виготовлений із гарячекатаної сталі найвищої якості, котра робить його надзвичайно стійким до прогоряння та деформацій. Усі деталі мангала склепані між собою, а сам мангал складається у форму зручного кейса, що не дозволить споживачу загубити важливу деталь та займає мало місця. Мангал обладнаний центральною ручкою (10), а також двома додатковими бічними ручками, що не нагріваються. В мангалі за даною корисною моделлю наявні прорізи під решітку-гриль, які дають змогу фіксувати її на двох рівнях, що значно розширює можливості споживача в виборі продуктів та приготуванні страв. Окрім цього споживач можете використовувати мангал не лише за прямим призначенням, мангал з легкістю перетворюється на зручний столик, що робить відпочинок приємнішим та комфортнішим. Мангал за даною корисною моделлю може бути використаний скрізь, де потрібно готувати продукти шляхом їх обсмажування з використанням тепла гарячого вугілля. Мангал за даною корисною моделлю оснащений сумкою для зберігання та зручного транспортування мангалу у складеному вигляді. Сумка оснащена ремінною стрічкою і наплічником для рівномірного розподілу навантаження при транспортуванні мангалу. Перелік позначень: 1) защіпка; 2) вставка передня; 3) ручка рухома; 4) ніжка мангала; 5) V-подібні прорізи; 6) вентиляційні пази; 7) порізи з двома рівнями; 8) вставка бокова; 9) дно мангала; 10) ручка. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Мангал, що містить утворений дном (9) з передніми (2) та боковими (8) вставками розкладний корпус із закріпленими на ньому ніжками (4) та решітку-гриль, який відрізняється тим, що мангал виконаний розкладним, в якому вставки корпусу виконані П-подібної конфігурації, шарнірно з'єднані з дном (9); ніжки (4) мангала Г-подібної конфігурації шарнірно закріплені однією з полиць по дві ніжки (4) на кожній з бокових вставок (8) мангала з можливістю повороту і розташування в складеному стані вздовж краю дна (9) мангала, до якого вони прикріплені; де защіпки шарнірно з'єднані з боковими вставками (8) з можливістю здійснювати поступальний рух відносно довжини паза та обертовий відносно осі заклепки; причому в дні (9) мангала з повздовжньої сторони встановлено ручку (10) П-подібної конфігурації круглого перерізу, причому з поперечної сторони розміщені рухомі ручки (3) складної конфігурації, круглого 2 UA 121808 U 5 перерізу; на передній вставці (2) зі сторони дна (9) шляхом формування створений фіксатор; решітка-гриль оснащена дерев'яними ручками, встановлюється в прорізи (7) вставки бокової (8) з можливістю фіксування решітки-гриль на двох рівнях; вставка передня (2) оснащена Vподібними прорізами (5) для встановлення шампурів. 2. Мангал за п. 1, який відрізняється тим, що мангал виконаний з можливістю трансформації у кейс. 3 UA 121808 U 4 UA 121808 U 5 UA 121808 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
