Пристрій для контролю ресурсу комутаційних апаратів

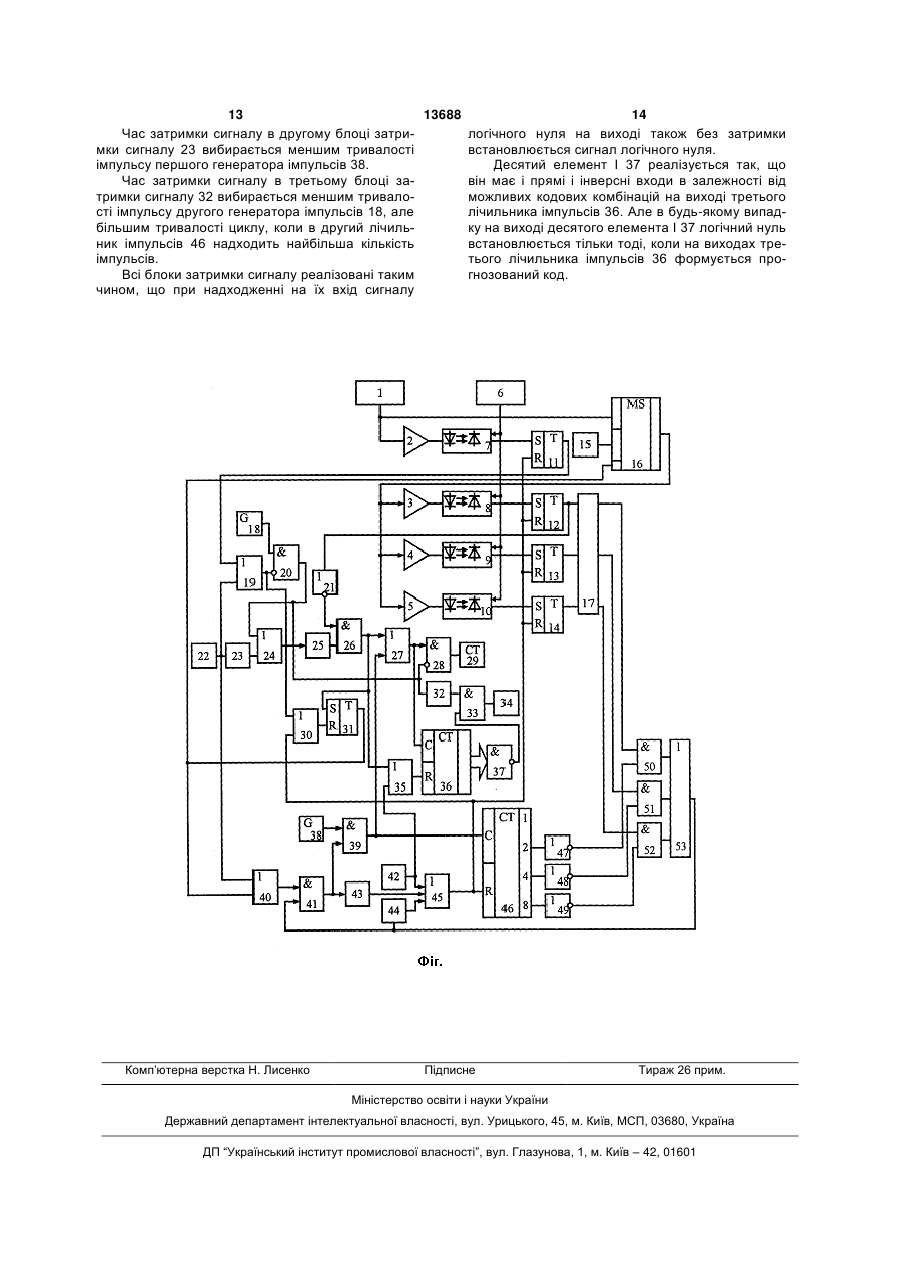

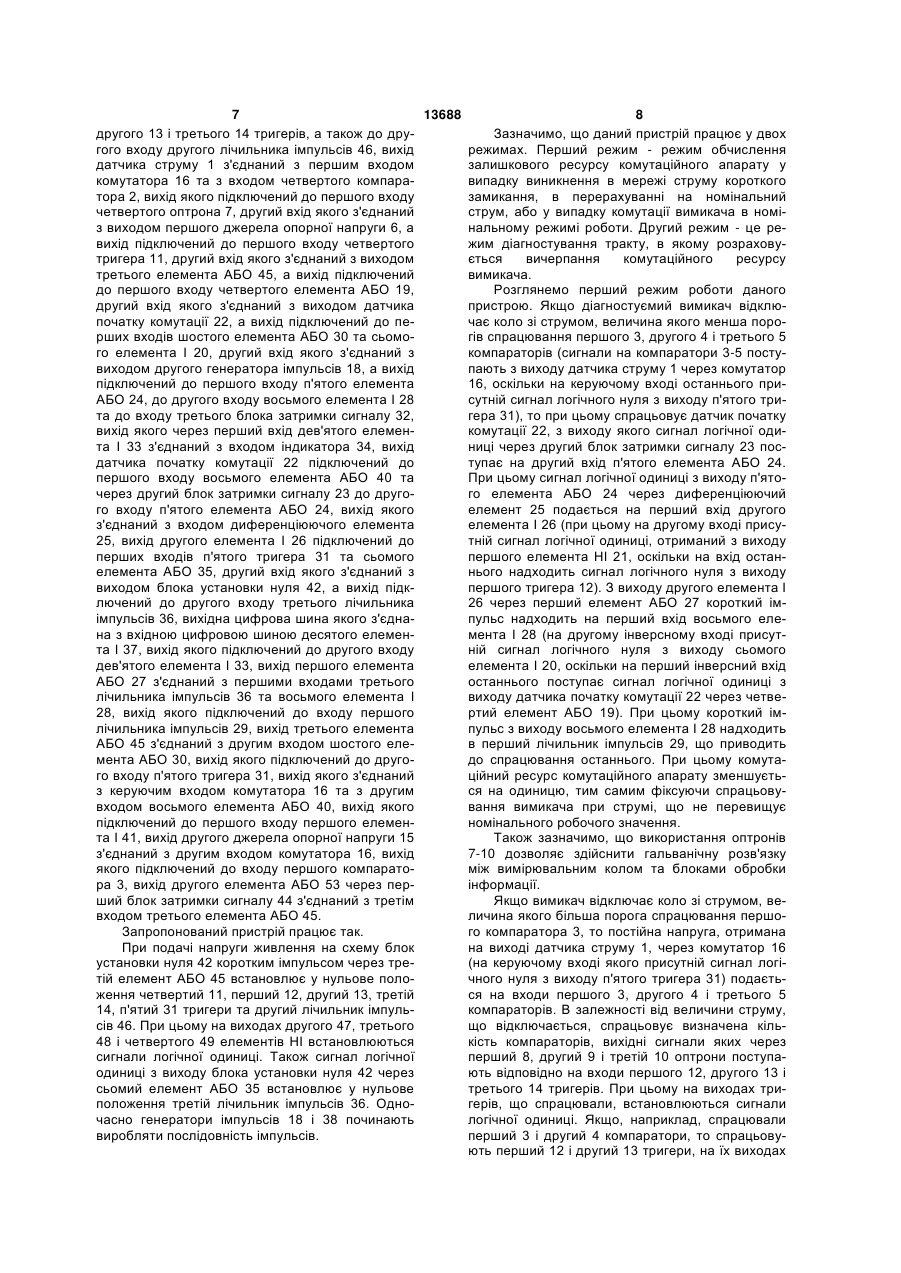

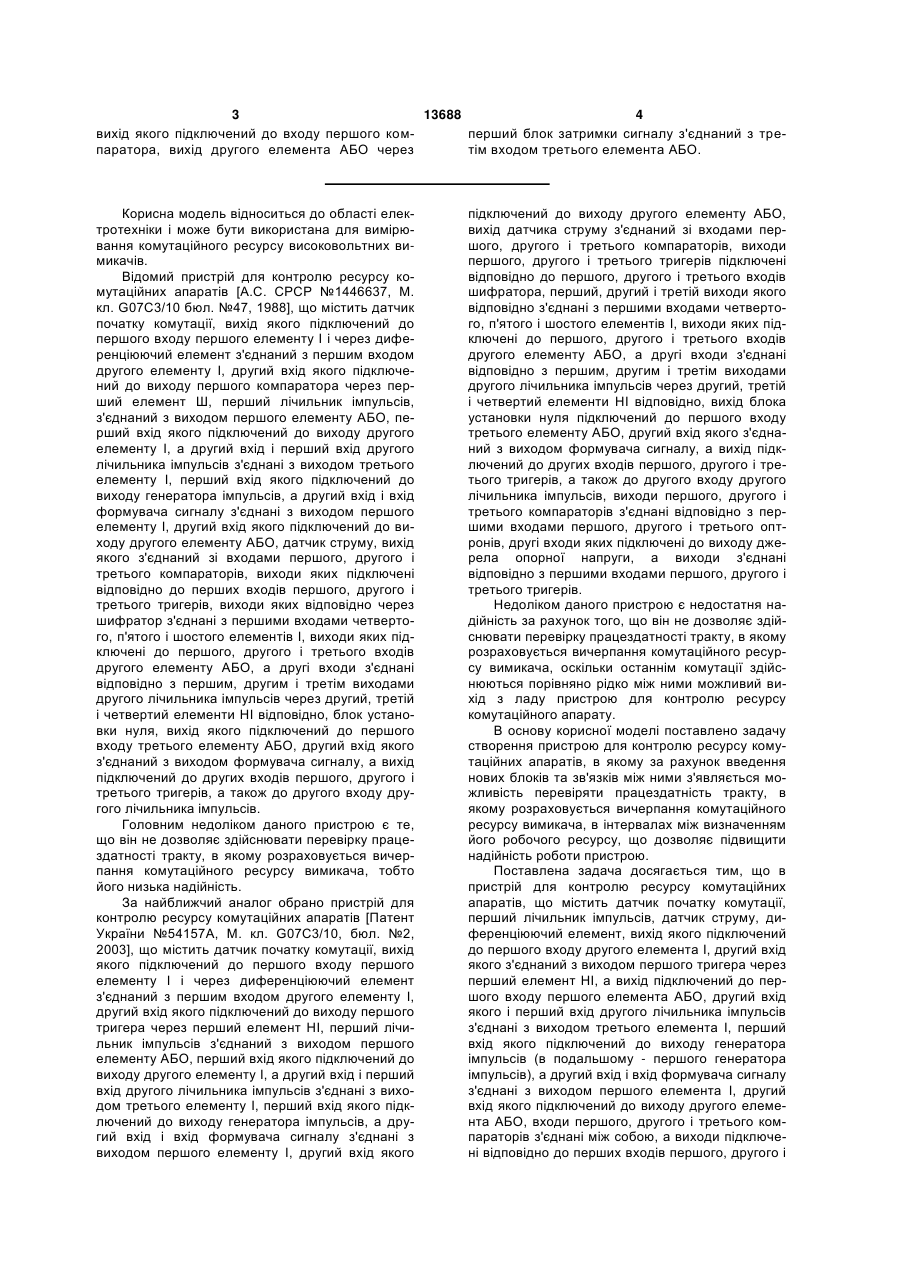

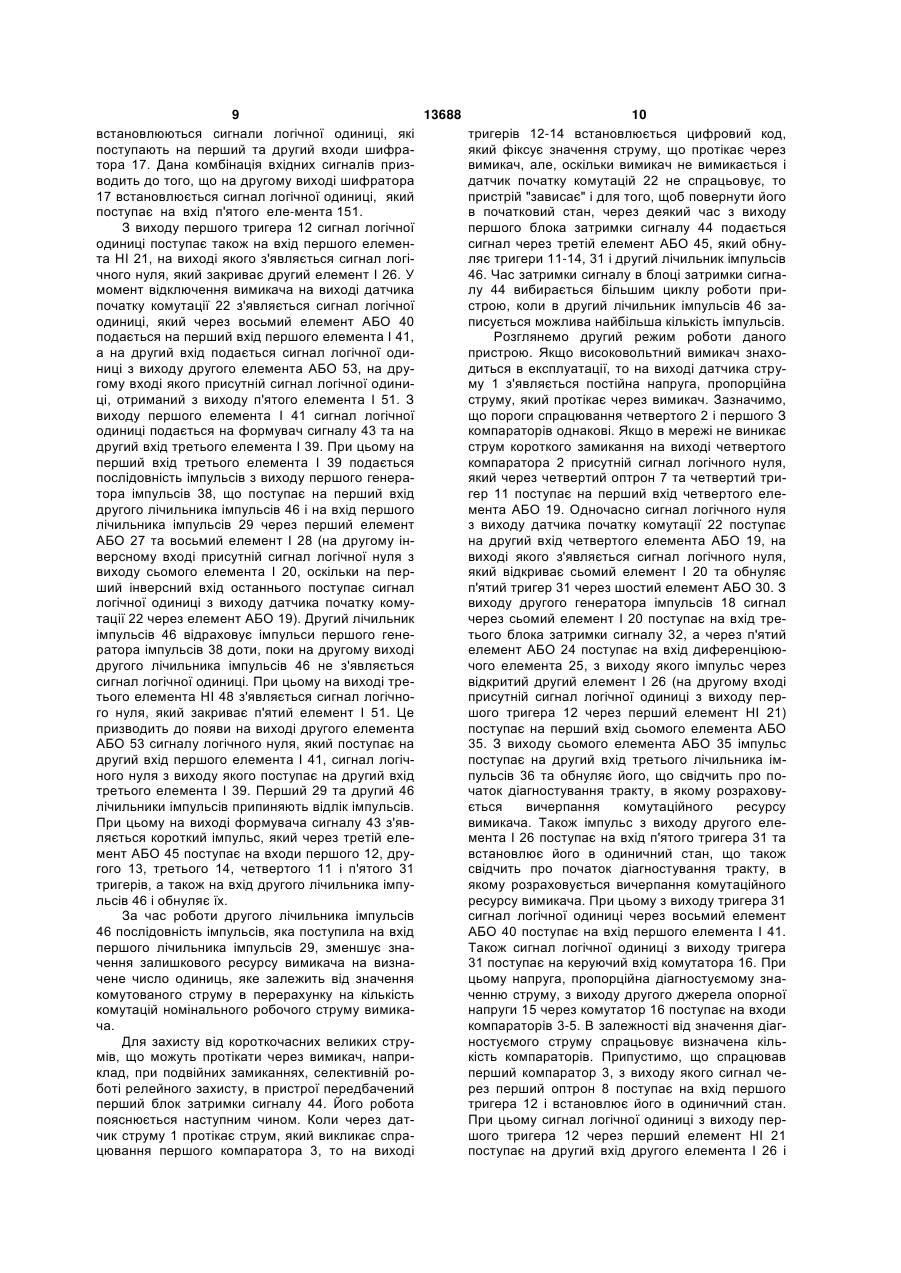

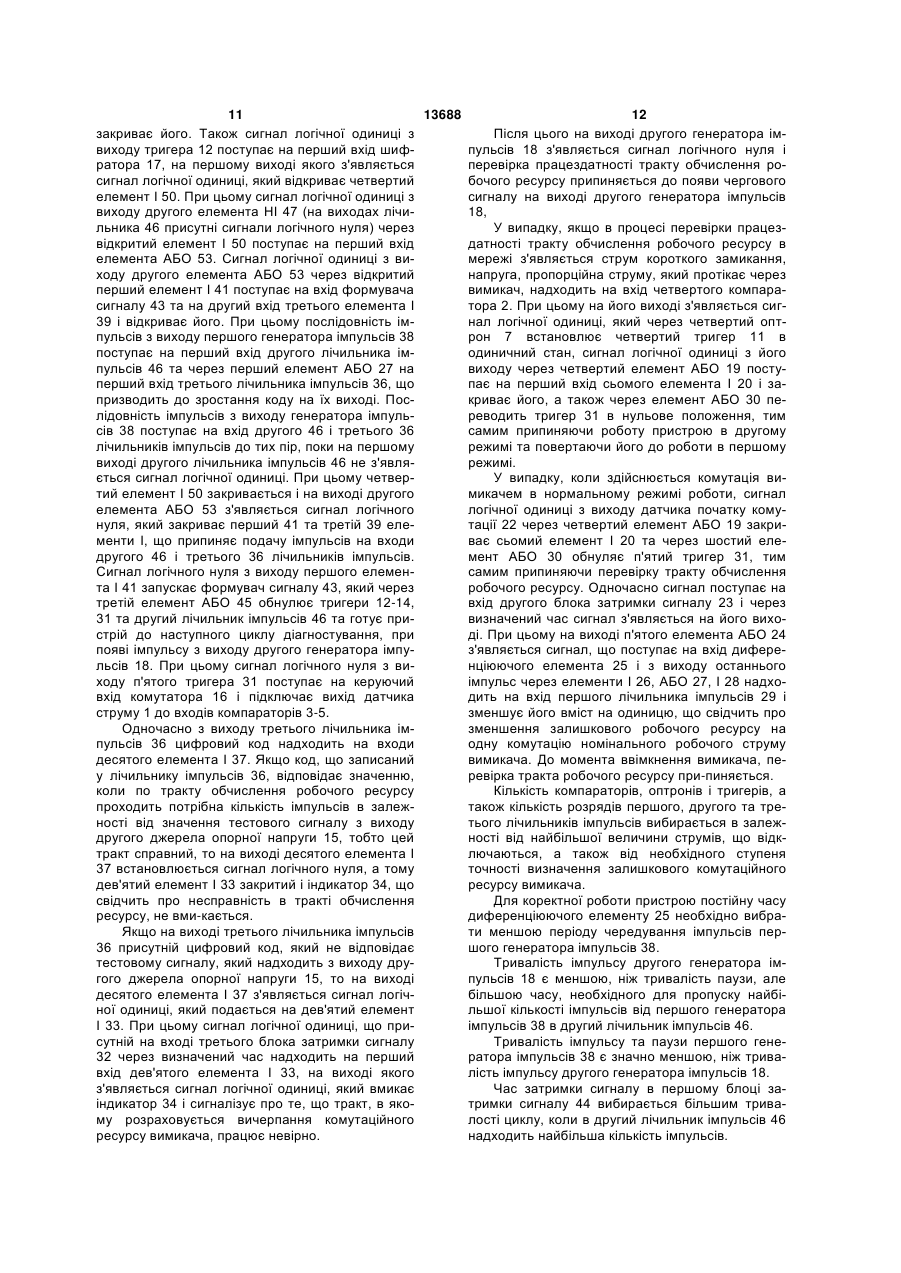

Пристрій для контролю ресурсу комутаційних апаратів, що містить датчик початку комутації, перший лічильник імпульсів, датчик струму, диференціюючий елемент, вихід якого підключений до першого входу другого елемента І, другий вхід якого з'єднаний з виходом першого тригера через перший елемент НІ, а вихід підключений до першого входу першого елемента АБО, другий вхід якого і перший вхід другого лічильника імпульсів з'єднані з виходом третього елемента І, перший вхід якого підключений до виходу першого генератора імпульсів, а другий вхід і вхід формувача сигналу з'єднані з виходом першого елемента І, другий вхід якого підключений до виходу другого елемента АБО, входи першого, другого і третього компараторів з'єднані між собою, а виходи підключені відповідно до перших входів першого, другого і третього оптронів, другі входи яких з'єднані з виходом першого джерела опорної напруги, а виходи підключені відповідно до перших входів першого, другого і третього тригерів, виходи яких відповідно через шифратор з'єднані з першими входами четвертого, п'ятого і шостого елементів І, виходи яких підключені до першого, другого і третього входів другого елемента АБО, а другі входи з'єднані відповідно з першим, другим і третім виходами другого лічильника імпульсів через другий, третій і четвертий елементи НІ відповідно, вихід блока установки нуля підключений до першого входу третього елемента АБО, другий вхід якого з'єднаний з виходом формувача сигналу, а вихід підключений до других входів першого, другого і третього тригерів, а також до другого входу другого лічильника імпульсів, який відрізняється тим, що в нього введені четвертий і п'ятий тригери, четвертий компаратор, четвертий оптрон, комутатор, друге джерело опорної напруги, другий генератор імпульсів, сьомий, восьмий, дев'ятий і десятий 2 (19) 1 3 13688 4 вихід якого підключений до входу першого комперший блок затримки сигналу з'єднаний з трепаратора, вихід другого елемента АБО через тім входом третього елемента АБО. Корисна модель відноситься до області електротехніки і може бути використана для вимірювання комутаційного ресурсу високовольтних вимикачів. Відомий пристрій для контролю ресурсу комутаційних апаратів [А.С. СРСР №1446637, М. кл. G07С3/10 бюл. №47, 1988], що містить датчик початку комутації, вихід якого підключений до першого входу першого елементу І і через диференціюючий елемент з'єднаний з першим входом другого елементу І, другий вхід якого підключений до виходу першого компаратора через перший елемент Ш, перший лічильник імпульсів, з'єднаний з виходом першого елементу АБО, перший вхід якого підключений до виходу другого елементу І, а другий вхід і перший вхід другого лічильника імпульсів з'єднані з виходом третього елементу І, перший вхід якого підключений до виходу генератора імпульсів, а другий вхід і вхід формувача сигналу з'єднані з виходом першого елементу І, другий вхід якого підключений до виходу другого елементу АБО, датчик струму, вихід якого з'єднаний зі входами першого, другого і третього компараторів, виходи яких підключені відповідно до перших входів першого, другого і третього тригерів, виходи яких відповідно через шифратор з'єднані з першими входами четвертого, п'ятого і шостого елементів І, виходи яких підключені до першого, другого і третього входів другого елементу АБО, а другі входи з'єднані відповідно з першим, другим і третім виходами другого лічильника імпульсів через другий, третій і четвертий елементи НІ відповідно, блок установки нуля, вихід якого підключений до першого входу третього елементу АБО, другий вхід якого з'єднаний з виходом формувача сигналу, а вихід підключений до других входів першого, другого і третього тригерів, а також до другого входу другого лічильника імпульсів. Головним недоліком даного пристрою є те, що він не дозволяє здійснювати перевірку працездатності тракту, в якому розраховується вичерпання комутаційного ресурсу вимикача, тобто його низька надійність. За найближчий аналог обрано пристрій для контролю ресурсу комутаційних апаратів [Патент України №54157А, М. кл. G07С3/10, бюл. №2, 2003], що містить датчик початку комутації, вихід якого підключений до першого входу першого елементу І і через диференціюючий елемент з'єднаний з першим входом другого елементу І, другий вхід якого підключений до виходу першого тригера через перший елемент НІ, перший лічильник імпульсів з'єднаний з виходом першого елементу АБО, перший вхід якого підключений до виходу другого елементу І, а другий вхід і перший вхід другого лічильника імпульсів з'єднані з виходом третього елементу І, перший вхід якого підключений до виходу генератора імпульсів, а другий вхід і вхід формувача сигналу з'єднані з виходом першого елементу І, другий вхід якого підключений до виходу другого елементу АБО, вихід датчика струму з'єднаний зі входами першого, другого і третього компараторів, виходи першого, другого і третього тригерів підключені відповідно до першого, другого і третього входів шифратора, перший, другий і третій виходи якого відповідно з'єднані з першими входами четвертого, п'ятого і шостого елементів І, виходи яких підключені до першого, другого і третього входів другого елементу АБО, а другі входи з'єднані відповідно з першим, другим і третім виходами другого лічильника імпульсів через другий, третій і четвертий елементи НІ відповідно, вихід блока установки нуля підключений до першого входу третього елементу АБО, другий вхід якого з'єднаний з виходом формувача сигналу, а вихід підключений до других входів першого, другого і третього тригерів, а також до другого входу другого лічильника імпульсів, виходи першого, другого і третього компараторів з'єднані відповідно з першими входами першого, другого і третього оптронів, другі входи яких підключені до виходу джерела опорної напруги, а виходи з'єднані відповідно з першими входами першого, другого і третього тригерів. Недоліком даного пристрою є недостатня надійність за рахунок того, що він не дозволяє здійснювати перевірку працездатності тракту, в якому розраховується вичерпання комутаційного ресурсу вимикача, оскільки останнім комутації здійснюються порівняно рідко між ними можливий вихід з ладу пристрою для контролю ресурсу комутаційного апарату. В основу корисної моделі поставлено задачу створення пристрою для контролю ресурсу комутаційних апаратів, в якому за рахунок введення нових блоків та зв'язків між ними з'являється можливість перевіряти працездатність тракту, в якому розраховується вичерпання комутаційного ресурсу вимикача, в інтервалах між визначенням його робочого ресурсу, що дозволяє підвищити надійність роботи пристрою. Поставлена задача досягається тим, що в пристрій для контролю ресурсу комутаційних апаратів, що містить датчик початку комутації, перший лічильник імпульсів, датчик струму, диференціюючий елемент, вихід якого підключений до першого входу другого елемента І, другий вхід якого з'єднаний з виходом першого тригера через перший елемент НІ, а вихід підключений до першого входу першого елемента АБО, другий вхід якого і перший вхід другого лічильника імпульсів з'єднані з виходом третього елемента І, перший вхід якого підключений до виходу генератора імпульсів (в подальшому - першого генератора імпульсів), а другий вхід і вхід формувача сигналу з'єднані з виходом першого елемента І, другий вхід якого підключений до виходу другого елемента АБО, входи першого, другого і третього компараторів з'єднані між собою, а виходи підключені відповідно до перших входів першого, другого і 5 13688 6 третього оптронів, другі входи яких з'єднані з вивихід другого джерела опорної напруги з'єднаний ходом джерела опорної напруги (в подальшому з другим входом комутатора, вихід якого підклюпершого джерела опорної напруги), а виходи підчений до входу першого компаратора, вихід друключені відповідно до перших входів першого, гого елемента АБО через перший блок затримки другого і третього тригерів, виходи яких відповідсигналу з'єднаний з третім входом третього елено через шифратор з'єднані з першими входами мента АБО. четвертого, п'ятого і шостого елементів І, виходи Пристрій для контролю ресурсу комутаційних яких підключені до першого, другого і третього апаратів пояснюється кресленням, на якому зовходів другого елемента АБО, а другі входи з'єдбражена його структурна схема. нані відповідно з першим, другим і третім вихоНа схемі: 1 - датчик струму; 2, 3, 4, 5 - четведами другого лічильника імпульсів через другий, ртий, перший, другий і третій компаратори; 6 третій і четвертий елементи НІ відповідно, вихід перше джерело опорної напруги; 7, 8, 9, 10 - четблока установки нуля підключений до першого вертий, перший, другий і третій оптрони; 11, 12, входу третього елемента АБО, другий вхід якого 13, 14 - четвертий, перший, другий і третій тригез'єднаний з виходом формувача сигналу, а вихід ри; 15 - друге джерело опорної напруги; 16 - копідключений до других входів першого, другого і мутатор; 17 - шифратор; 18 - другий генератор третього тригерів, а також до другого входу друімпульсів; 19 - четвертий елемент АБО; 20 - сьогого лічильника імпульсів, введено четвертий і мий елемент І; 21 - перший елемент Ш; 22 - датп'ятий тригери, четвертий компаратор, четвертий чик початку комутації; 23 - другий блок затримки оптрон, комутатор, друге джерело опорної напрусигналу; 24 - п'ятий елемент АБО; 25 - диференги, другий генератор імпульсів, сьомий, восьмий, ціюючий елемент; 26 - другий елемент І; 27 - педев'ятий і десятий елементи І, четвертий, п'ятий, рший елемент АБО; 28 - восьмий елемент І; 29 шостий, сьомий і восьмий елементи АБО, перперший лічильник імпульсів; 30 - шостий елемент ший, другий і третій блоки затримки сигналу, інАБО; п'ятий тригер; 32 - третій блок затримки дикатор, третій лічильник імпульсів, причому висигналу; 33 - дев'ятий елемент І; 34 - індикатор; хід датчика струму з'єднаний з першим входом 35 - сьомий елемент АБО; 36 - третій лічильник комутатора та з входом четвертого компаратора, імпульсів; 37 -десятий елемент І; 38 - перший вихід якого підключений до першого входу четвегенератор імпульсів; 39 - третій елемент І; 40 ртого оптрона, другий вхід якого з'єднаний з вивосьмий елемент АБО; 41 - перший елемент І; 42 ходом першого джерела опорної напруги, а вихід - блок установки нуля; 43 - формувач сигналу; 44 підключений до першого входу четвертого триге- перший блок затримки сигналу; 45 - третій елера, другий вхід якого з'єднаний з виходом третьомент АБО; 46 - другий лічильник імпульсів; 47, 48, го елемента АБО, а вихід підключений до першо49 - другий, третій і четвертий елементи НІ; 50, го входу четвертого елемента АБО, другий вхід 51, 52 - четвертий, п'ятий і шостий елементи І; 53 якого з'єднаний з виходом датчика початку кому- другий елемент АБО, причому вихід диферентації, а вихід підключений до перших входів шосціюючого елемента 25 підключений до першого того елемента АБО та сьомого елемента І, друвходу другого елемента І 26, другий вхід якого гий вхід якого з'єднаний з виходом другого з'єднаний з виходом першого тригера 12 через генератора імпульсів, а вихід підключений до перший елемент НІ 21, а вихід підключений до першого входу п'ятого елемента АБО, до другого першого входу першого елемента АБО 27, другий входу восьмого елемента І та до входу третього вхід якого і перший вхід другого лічильника імпублока затримки сигналу, вихід якого через перльсів 46 з'єднані з виходом третього елемента І ший вхід дев'ятого елемента І з'єднаний з входом 39, перший вхід якого підключений до виходу індикатора, вихід датчика початку комутації підкпершого генератора імпульсів 38, а другий вхід і лючений до першого входу восьмого елемента вхід формувача сигналу 43 з'єднані з виходом АБО та через другий блок затримки сигналу до першого елемента І 41, другий вхід якого підклюдругого входу п'ятого елемента АБО, вихід якого чений до виходу другого елемента АБО 53, входи з'єднаний з входом диференціюючого елемента, першого 3, другого 4 і третього 5 компараторів вихід другого елемента І підключений до перших з'єднані між собою, а виходи підключені відповідвходів п'ятого тригера та сьомого елемента АБО, но до перших входів першого 8, другого 9 і тредругий вхід якого з'єднаний з виходом блока тього 10 оптронів, другі входи яких з'єднані з виустановки нуля, а вихід підключений до другого ходом першого джерела опорної напруги 6, а входу третього лічильника імпульсів, вихідна цивиходи підключені відповідно до перших входів фрова шина якого з'єднана з вхідною цифровою першого 12, другого 13 і третього 14 тригерів, шиною десятого елемента І, вихід якого підклювиходи яких відповідно через шифратор 17 з'єдчений до другого входу дев'ятого елемента І, винані з першими входами четвертого 50, п'ятого 51 хід першого елемента АБО з'єднаний з першими і шостого 52 елементів І, виходи яких підключені входами третього лічильника імпульсів та восьдо першого, другого і третього входів другого мого елемента І, вихід якого підключений до вхоелемента АБО 53, а другі входи з'єднані відповіду першого лічильника імпульсів, вихід третього дно з першим, другим і третім виходами другого елемента АБО з'єднаний з другим входом шостолічильника імпульсів 46 через другий 47, третій го елемента АБО, вихід якого підключений до 48 і четвертий 49 елементи НІ відповідно, вихід другого входу п'ятого тригера, вихід якого з'єднаблока установки нуля 42 підключений до першого ний з керуючим входом комутатора та з другим входу третього елемента АБО 45, другий вхід входом восьмого елемента АБО, вихід якого підякого з'єднаний з виходом формувача сигналу 43, ключений до першого входу першого елемента І, а вихід підключений до других входів першого 12, 7 13688 8 другого 13 і третього 14 тригерів, а також до друЗазначимо, що даний пристрій працює у двох гого входу другого лічильника імпульсів 46, вихід режимах. Перший режим - режим обчислення датчика струму 1 з'єднаний з першим входом залишкового ресурсу комутаційного апарату у комутатора 16 та з входом четвертого компаравипадку виникнення в мережі струму короткого тора 2, вихід якого підключений до першого входу замикання, в перерахуванні на номінальний четвертого оптрона 7, другий вхід якого з'єднаний струм, або у випадку комутації вимикача в номіз виходом першого джерела опорної напруги 6, а нальному режимі роботи. Другий режим - це ревихід підключений до першого входу четвертого жим діагностування тракту, в якому розраховутригера 11, другий вхід якого з'єднаний з виходом ється вичерпання комутаційного ресурсу третього елемента АБО 45, а вихід підключений вимикача. до першого входу четвертого елемента АБО 19, Розглянемо перший режим роботи даного другий вхід якого з'єднаний з виходом датчика пристрою. Якщо діагностуємий вимикач відклюпочатку комутації 22, а вихід підключений до печає коло зі струмом, величина якого менша порорших входів шостого елемента АБО 30 та сьомогів спрацювання першого 3, другого 4 і третього 5 го елемента І 20, другий вхід якого з'єднаний з компараторів (сигнали на компаратори 3-5 постувиходом другого генератора імпульсів 18, а вихід пають з виходу датчика струму 1 через комутатор підключений до першого входу п'ятого елемента 16, оскільки на керуючому вході останнього приАБО 24, до другого входу восьмого елемента І 28 сутній сигнал логічного нуля з виходу п'ятого трита до входу третього блока затримки сигналу 32, гера 31), то при цьому спрацьовує датчик початку вихід якого через перший вхід дев'ятого елеменкомутації 22, з виходу якого сигнал логічної одита І 33 з'єднаний з входом індикатора 34, вихід ниці через другий блок затримки сигналу 23 посдатчика початку комутації 22 підключений до тупає на другий вхід п'ятого елемента АБО 24. першого входу восьмого елемента АБО 40 та При цьому сигнал логічної одиниці з виходу п'яточерез другий блок затримки сигналу 23 до другого елемента АБО 24 через диференціюючий го входу п'ятого елемента АБО 24, вихід якого елемент 25 подається на перший вхід другого з'єднаний з входом диференціюючого елемента елемента І 26 (при цьому на другому вході прису25, вихід другого елемента І 26 підключений до тній сигнал логічної одиниці, отриманий з виходу перших входів п'ятого тригера 31 та сьомого першого елемента НІ 21, оскільки на вхід останелемента АБО 35, другий вхід якого з'єднаний з нього надходить сигнал логічного нуля з виходу виходом блока установки нуля 42, а вихід підкпершого тригера 12). З виходу другого елемента І лючений до другого входу третього лічильника 26 через перший елемент АБО 27 короткий імімпульсів 36, вихідна цифрова шина якого з'єднапульс надходить на перший вхід восьмого елена з вхідною цифровою шиною десятого елеменмента І 28 (на другому інверсному вході присутта І 37, вихід якого підключений до другого входу ній сигнал логічного нуля з виходу сьомого дев'ятого елемента І 33, вихід першого елемента елемента І 20, оскільки на перший інверсний вхід АБО 27 з'єднаний з першими входами третього останнього поступає сигнал логічної одиниці з лічильника імпульсів 36 та восьмого елемента І виходу датчика початку комутації 22 через четве28, вихід якого підключений до входу першого ртий елемент АБО 19). При цьому короткий імлічильника імпульсів 29, вихід третього елемента пульс з виходу восьмого елемента І 28 надходить АБО 45 з'єднаний з другим входом шостого елев перший лічильник імпульсів 29, що приводить мента АБО 30, вихід якого підключений до другодо спрацювання останнього. При цьому комутаго входу п'ятого тригера 31, вихід якого з'єднаний ційний ресурс комутаційного апарату зменшуєтьз керуючим входом комутатора 16 та з другим ся на одиницю, тим самим фіксуючи спрацьовувходом восьмого елемента АБО 40, вихід якого вання вимикача при струмі, що не перевищує підключений до першого входу першого елеменномінального робочого значення. та І 41, вихід другого джерела опорної напруги 15 Також зазначимо, що використання оптронів з'єднаний з другим входом комутатора 16, вихід 7-10 дозволяє здійснити гальванічну розв'язку якого підключений до входу першого компаратоміж вимірювальним колом та блоками обробки ра 3, вихід другого елемента АБО 53 через перінформації. ший блок затримки сигналу 44 з'єднаний з третім Якщо вимикач відключає коло зі струмом, вевходом третього елемента АБО 45. личина якого більша порога спрацювання першоЗапропонований пристрій працює так. го компаратора 3, то постійна напруга, отримана При подачі напруги живлення на схему блок на виході датчика струму 1, через комутатор 16 установки нуля 42 коротким імпульсом через тре(на керуючому вході якого присутній сигнал логітій елемент АБО 45 встановлює у нульове полочного нуля з виходу п'ятого тригера 31) подаєтьження четвертий 11, перший 12, другий 13, третій ся на входи першого 3, другого 4 і третього 5 14, п'ятий 31 тригери та другий лічильник імпулькомпараторів. В залежності від величини струму, сів 46. При цьому на виходах другого 47, третього що відключається, спрацьовує визначена кіль48 і четвертого 49 елементів НІ встановлюються кість компараторів, вихідні сигнали яких через сигнали логічної одиниці. Також сигнал логічної перший 8, другий 9 і третій 10 оптрони поступаодиниці з виходу блока установки нуля 42 через ють відповідно на входи першого 12, другого 13 і сьомий елемент АБО 35 встановлює у нульове третього 14 тригерів. При цьому на виходах триположення третій лічильник імпульсів 36. Одногерів, що спрацювали, встановлюються сигнали часно генератори імпульсів 18 і 38 починають логічної одиниці. Якщо, наприклад, спрацювали виробляти послідовність імпульсів. перший 3 і другий 4 компаратори, то спрацьовують перший 12 і другий 13 тригери, на їх виходах 9 13688 10 встановлюються сигнали логічної одиниці, які тригерів 12-14 встановлюється цифровий код, поступають на перший та другий входи шифраякий фіксує значення струму, що протікає через тора 17. Дана комбінація вхідних сигналів призвимикач, але, оскільки вимикач не вимикається і водить до того, що на другому виході шифратора датчик початку комутацій 22 не спрацьовує, то 17 встановлюється сигнал логічної одиниці, який пристрій "зависає" і для того, щоб повернути його поступає на вхід п'ятого еле-мента 151. в початковий стан, через деякий час з виходу З виходу першого тригера 12 сигнал логічної першого блока затримки сигналу 44 подається одиниці поступає також на вхід першого елеменсигнал через третій елемент АБО 45, який обнута НІ 21, на виході якого з'являється сигнал логіляє тригери 11-14, 31 і другий лічильник імпульсів чного нуля, який закриває другий елемент І 26. У 46. Час затримки сигналу в блоці затримки сигнамомент відключення вимикача на виході датчика лу 44 вибирається більшим циклу роботи припочатку комутації 22 з'являється сигнал логічної строю, коли в другий лічильник імпульсів 46 заодиниці, який через восьмий елемент АБО 40 писується можлива найбільша кількість імпульсів. подається на перший вхід першого елемента І 41, Розглянемо другий режим роботи даного а на другий вхід подається сигнал логічної одипристрою. Якщо високовольтний вимикач знахониці з виходу другого елемента АБО 53, на друдиться в експлуатації, то на виході датчика стругому вході якого присутній сигнал логічної одиниму 1 з'являється постійна напруга, пропорційна ці, отриманий з виходу п'ятого елемента І 51. З струму, який протікає через вимикач. Зазначимо, виходу першого елемента І 41 сигнал логічної що пороги спрацювання четвертого 2 і першого З одиниці подається на формувач сигналу 43 та на компараторів однакові. Якщо в мережі не виникає другий вхід третього елемента І 39. При цьому на струм короткого замикання на виході четвертого перший вхід третього елемента І 39 подається компаратора 2 присутній сигнал логічного нуля, послідовність імпульсів з виходу першого генераякий через четвертий оптрон 7 та четвертий тритора імпульсів 38, що поступає на перший вхід гер 11 поступає на перший вхід четвертого еледругого лічильника імпульсів 46 і на вхід першого мента АБО 19. Одночасно сигнал логічного нуля лічильника імпульсів 29 через перший елемент з виходу датчика початку комутації 22 поступає АБО 27 та восьмий елемент І 28 (на другому інна другий вхід четвертого елемента АБО 19, на версному вході присутній сигнал логічної нуля з виході якого з'являється сигнал логічного нуля, виходу сьомого елемента І 20, оскільки на перякий відкриває сьомий елемент І 20 та обнуляє ший інверсний вхід останнього поступає сигнал п'ятий тригер 31 через шостий елемент АБО 30. З логічної одиниці з виходу датчика початку комувиходу другого генератора імпульсів 18 сигнал тації 22 через елемент АБО 19). Другий лічильник через сьомий елемент І 20 поступає на вхід треімпульсів 46 відраховує імпульси першого генетього блока затримки сигналу 32, а через п'ятий ратора імпульсів 38 доти, поки на другому виході елемент АБО 24 поступає на вхід диференціююдругого лічильника імпульсів 46 не з'являється чого елемента25, з виходу якого імпульс через сигнал логічної одиниці. При цьому на виході тревідкритий другий елемент І 26 (на другому вході тього елемента НІ 48 з'являється сигнал логічноприсутній сигнал логічної одиниці з виходу перго нуля, який закриває п'ятий елемент І 51. Це шого тригера 12 через перший елемент НІ 21) призводить до появи на виході другого елемента поступає на перший вхід сьомого елемента АБО АБО 53 сигналу логічного нуля, який поступає на 35. З виходу сьомого елемента АБО 35 імпульс другий вхід першого елемента І 41, сигнал логічпоступає на другий вхід третього лічильника імного нуля з виходу якого поступає на другий вхід пульсів 36 та обнуляє його, що свідчить про потретього елемента І 39. Перший 29 та другий 46 чаток діагностування тракту, в якому розраховулічильники імпульсів припиняють відлік імпульсів. ється вичерпання комутаційного ресурсу При цьому на виході формувача сигналу 43 з'яввимикача. Також імпульс з виходу другого елеляється короткий імпульс, який через третій елемента І 26 поступає на вхід п'ятого тригера 31 та мент АБО 45 поступає на входи першого 12, друвстановлює його в одиничний стан, що також гого 13, третього 14, четвертого 11 і п'ятого 31 свідчить про початок діагностування тракту, в тригерів, а також на вхід другого лічильника імпуякому розраховується вичерпання комутаційного льсів 46 і обнуляє їх. ресурсу вимикача. При цьому з виходу тригера 31 За час роботи другого лічильника імпульсів сигнал логічної одиниці через восьмий елемент 46 послідовність імпульсів, яка поступила на вхід АБО 40 поступає на вхід першого елемента І 41. першого лічильника імпульсів 29, зменшує знаТакож сигнал логічної одиниці з виходу тригера чення залишкового ресурсу вимикача на визна31 поступає на керуючий вхід комутатора 16. При чене число одиниць, яке залежить від значення цьому напруга, пропорційна діагностуємому знакомутованого струму в перерахунку на кількість ченню струму, з виходу другого джерела опорної комутацій номінального робочого струму вимиканапруги 15 через комутатор 16 поступає на входи ча. компараторів 3-5. В залежності від значення діагДля захисту від короткочасних великих струностуємого струму спрацьовує визначена кільмів, що можуть протікати через вимикач, наприкість компараторів. Припустимо, що спрацював клад, при подвійних замиканнях, селективній роперший компаратор 3, з виходу якого сигнал чеботі релейного захисту, в пристрої передбачений рез перший оптрон 8 поступає на вхід першого перший блок затримки сигналу 44. Його робота тригера 12 і встановлює його в одиничний стан. пояснюється наступним чином. Коли через датПри цьому сигнал логічної одиниці з виходу перчик струму 1 протікає струм, який викликає спрашого тригера 12 через перший елемент НІ 21 цювання першого компаратора 3, то на виході поступає на другий вхід другого елемента І 26 і 11 13688 12 закриває його. Також сигнал логічної одиниці з Після цього на виході другого генератора імвиходу тригера 12 поступає на перший вхід шифпульсів 18 з'являється сигнал логічного нуля і ратора 17, на першому виході якого з'являється перевірка працездатності тракту обчислення росигнал логічної одиниці, який відкриває четвертий бочого ресурсу припиняється до появи чергового елемент І 50. При цьому сигнал логічної одиниці з сигналу на виході другого генератора імпульсів виходу другого елемента НІ 47 (на виходах лічи18, льника 46 присутні сигнали логічного нуля) через У випадку, якщо в процесі перевірки працезвідкритий елемент І 50 поступає на перший вхід датності тракту обчислення робочого ресурсу в елемента АБО 53. Сигнал логічної одиниці з вимережі з'являється струм короткого замикання, ходу другого елемента АБО 53 через відкритий напруга, пропорційна струму, який протікає через перший елемент І 41 поступає на вхід формувача вимикач, надходить на вхід четвертого компарасигналу 43 та на другий вхід третього елемента І тора 2. При цьому на його виході з'являється сиг39 і відкриває його. При цьому послідовність імнал логічної одиниці, який через четвертий оптпульсів з виходу першого генератора імпульсів 38 рон 7 встановлює четвертий тригер 11 в поступає на перший вхід другого лічильника імодиничний стан, сигнал логічної одиниці з його пульсів 46 та через перший елемент АБО 27 на виходу через четвертий елемент АБО 19 поступерший вхід третього лічильника імпульсів 36, що пає на перший вхід сьомого елемента І 20 і запризводить до зростання коду на їх виході. Поскриває його, а також через елемент АБО 30 пелідовність імпульсів з виходу генератора імпульреводить тригер 31 в нульове положення, тим сів 38 поступає на вхід другого 46 і третього 36 самим припиняючи роботу пристрою в другому лічильників імпульсів до тих пір, поки на першому режимі та повертаючи його до роботи в першому виході другого лічильника імпульсів 46 не з'являрежимі. ється сигнал логічної одиниці. При цьому четверУ випадку, коли здійснюється комутація витий елемент І 50 закривається і на виході другого микачем в нормальному режимі роботи, сигнал елемента АБО 53 з'являється сигнал логічного логічної одиниці з виходу датчика початку комунуля, який закриває перший 41 та третій 39 елетації 22 через четвертий елемент АБО 19 закрименти І, що припиняє подачу імпульсів на входи ває сьомий елемент І 20 та через шостий еледругого 46 і третього 36 лічильників імпульсів. мент АБО 30 обнуляє п'ятий тригер 31, тим Сигнал логічного нуля з виходу першого елеменсамим припиняючи перевірку тракту обчислення та І 41 запускає формувач сигналу 43, який через робочого ресурсу. Одночасно сигнал поступає на третій елемент АБО 45 обнулює тригери 12-14, вхід другого блока затримки сигналу 23 і через 31 та другий лічильник імпульсів 46 та готує привизначений час сигнал з'являється на його вихострій до наступного циклу діагностування, при ді. При цьому на виході п'ятого елемента АБО 24 появі імпульсу з виходу другого генератора імпуз'являється сигнал, що поступає на вхід диферельсів 18. При цьому сигнал логічного нуля з винціюючого елемента 25 і з виходу останнього ходу п'ятого тригера 31 поступає на керуючий імпульс через елементи І 26, АБО 27, І 28 надховхід комутатора 16 і підключає вихід датчика дить на вхід першого лічильника імпульсів 29 і струму 1 до входів компараторів 3-5. зменшує його вміст на одиницю, що свідчить про Одночасно з виходу третього лічильника імзменшення залишкового робочого ресурсу на пульсів 36 цифровий код надходить на входи одну комутацію номінального робочого струму десятого елемента І 37. Якщо код, що записаний вимикача. До момента ввімкнення вимикача, пеу лічильнику імпульсів 36, відповідає значенню, ревірка тракта робочого ресурсу при-пиняється. коли по тракту обчислення робочого ресурсу Кількість компараторів, оптронів і тригерів, а проходить потрібна кількість імпульсів в залежтакож кількість розрядів першого, другого та треності від значення тестового сигналу з виходу тього лічильників імпульсів вибирається в залеждругого джерела опорної напруги 15, тобто цей ності від найбільшої величини струмів, що відктракт справний, то на виході десятого елемента І лючаються, а також від необхідного ступеня 37 встановлюється сигнал логічного нуля, а тому точності визначення залишкового комутаційного дев'ятий елемент І 33 закритий і індикатор 34, що ресурсу вимикача. свідчить про несправність в тракті обчислення Для коректної роботи пристрою постійну часу ресурсу, не вми-кається. диференціюючого елементу 25 необхідно вибраЯкщо на виході третього лічильника імпульсів ти меншою періоду чередування імпульсів пер36 присутній цифровий код, який не відповідає шого генератора імпульсів 38. тестовому сигналу, який надходить з виходу друТривалість імпульсу другого генератора імгого джерела опорної напруги 15, то на виході пульсів 18 є меншою, ніж тривалість паузи, але десятого елемента І 37 з'являється сигнал логічбільшою часу, необхідного для пропуску найбіної одиниці, який подається на дев'ятий елемент льшої кількості імпульсів від першого генератора І 33. При цьому сигнал логічної одиниці, що приімпульсів 38 в другий лічильник імпульсів 46. сутній на вході третього блока затримки сигналу Тривалість імпульсу та паузи першого гене32 через визначений час надходить на перший ратора імпульсів 38 є значно меншою, ніж тривавхід дев'ятого елемента І 33, на виході якого лість імпульсу другого генератора імпульсів 18. з'являється сигнал логічної одиниці, який вмикає Час затримки сигналу в першому блоці заіндикатор 34 і сигналізує про те, що тракт, в якотримки сигналу 44 вибирається більшим триваму розраховується вичерпання комутаційного лості циклу, коли в другий лічильник імпульсів 46 ресурсу вимикача, працює невірно. надходить найбільша кількість імпульсів. 13 13688 14 Час затримки сигналу в другому блоці затрилогічного нуля на виході також без затримки мки сигналу 23 вибирається меншим тривалості встановлюється сигнал логічного нуля. імпульсу першого генератора імпульсів 38. Десятий елемент І 37 реалізується так, що Час затримки сигналу в третьому блоці завін має і прямі і інверсні входи в залежності від тримки сигналу 32 вибирається меншим триваломожливих кодових комбінацій на виході третього сті імпульсу другого генератора імпульсів 18, але лічильника імпульсів 36. Але в будь-якому випадбільшим тривалості циклу, коли в другий лічильку на виході десятого елемента І 37 логічний нуль ник імпульсів 46 надходить найбільша кількість встановлюється тільки тоді, коли на виходах треімпульсів. тього лічильника імпульсів 36 формується проВсі блоки затримки сигналу реалізовані таким гнозований код. чином, що при надходженні на їх вхід сигналу Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
