Кабель електричний силовий

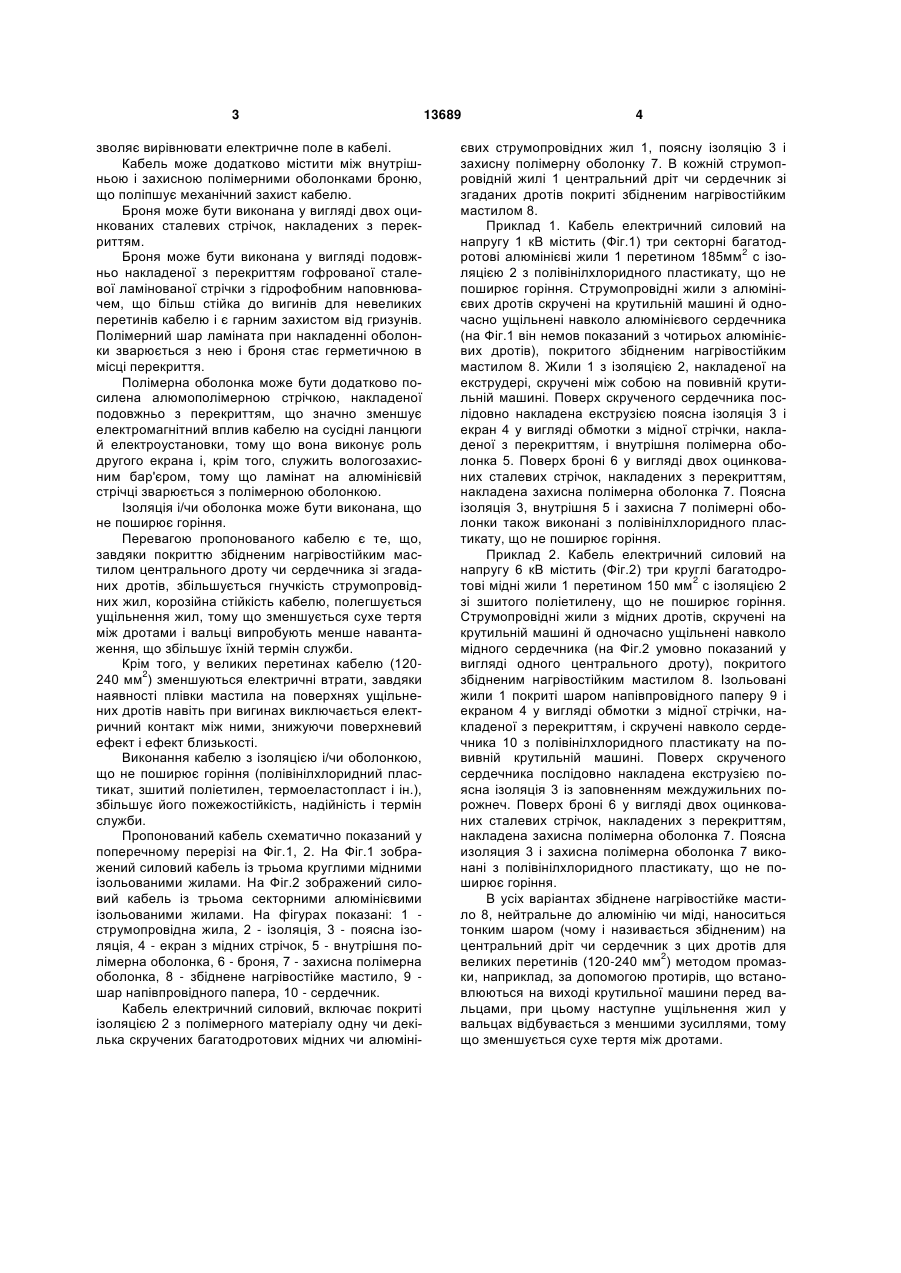

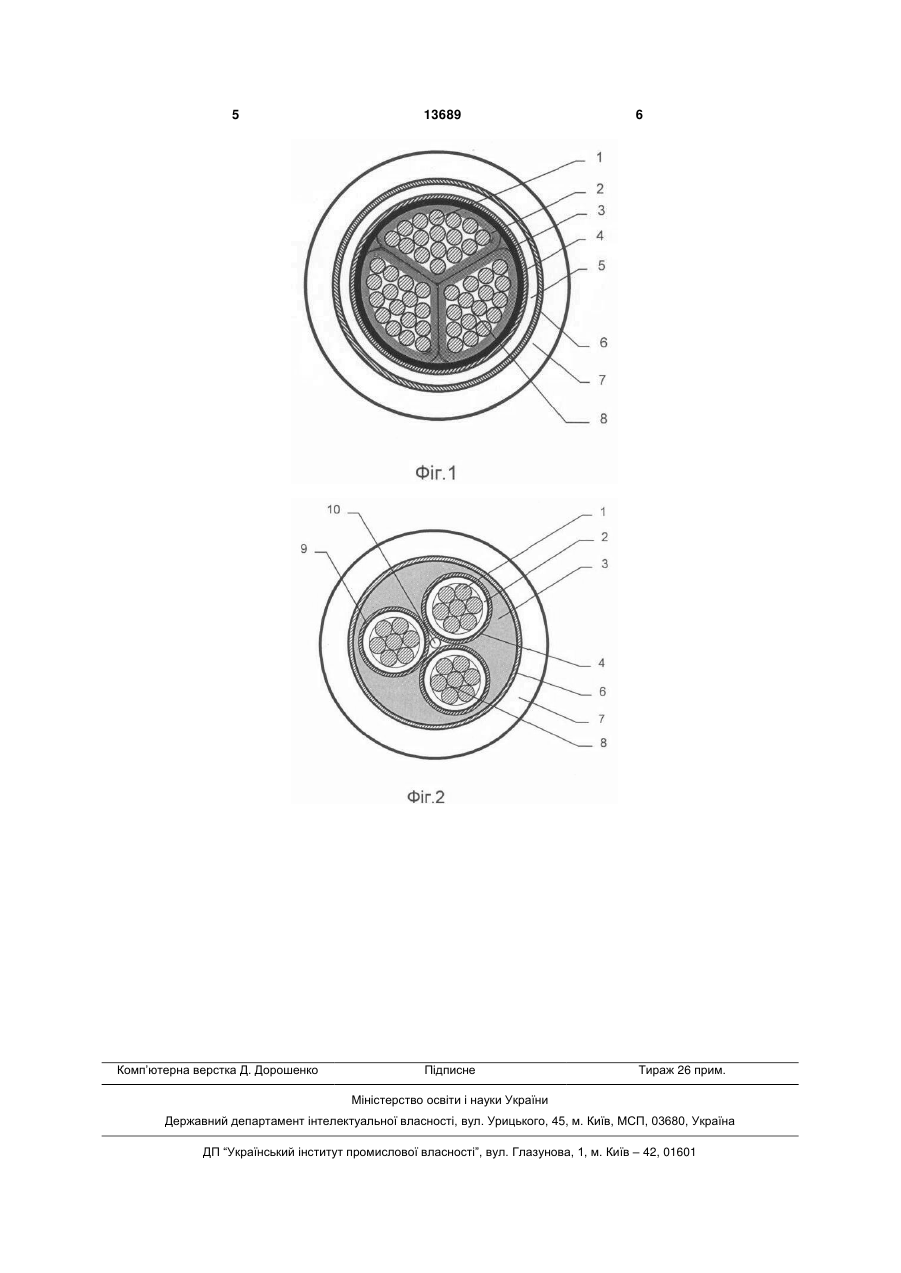

1. Кабель електричний силовий, що включає покриті ізоляцією з полімерного матеріалу одну чи декілька скручених багатодротових мідних чи алюмінієвих струмопровідних жил, поясну ізоляцію і захисну полімерну оболонку, який відрізняється тим, що в кожній струмопровідній жилі центральний дріт чи сердечник із згаданих дротів покриті збідненим нагрівостійким мастилом. 2. Кабель за п. 1, який відрізняється тим, що струмопровідні жили виконані ущільненими. 3. Кабель за п. 1, який відрізняється тим, що додатково містить екран у вигляді обмотки з мідної 3 зволяє вирівнювати електричне поле в кабелі. Кабель може додатково містити між внутрішньою і захисною полімерними оболонками броню, що поліпшує механічний захист кабелю. Броня може бути виконана у вигляді двох оцинкованих сталевих стрічок, накладених з перекриттям. Броня може бути виконана у вигляді подовжньо накладеної з перекриттям гофрованої сталевої ламінованої стрічки з гідрофобним наповнювачем, що більш стійка до вигинів для невеликих перетинів кабелю і є гарним захистом від гризунів. Полімерний шар ламіната при накладенні оболонки зварюється з нею і броня стає герметичною в місці перекриття. Полімерна оболонка може бути додатково посилена алюмополімерною стрічкою, накладеної подовжньо з перекриттям, що значно зменшує електромагнітний вплив кабелю на сусідні ланцюги й електроустановки, тому що вона виконує роль другого екрана і, крім того, служить вологозахисним бар'єром, тому що ламінат на алюмінієвій стрічці зварюється з полімерною оболонкою. Ізоляція і/чи оболонка може бути виконана, що не поширює горіння. Перевагою пропонованого кабелю є те, що, завдяки покриттю збідненим нагрівостійким мастилом центрального дроту чи сердечника зі згаданих дротів, збільшується гнучкість струмопровідних жил, корозійна стійкість кабелю, полегшується ущільнення жил, тому що зменшується сухе тертя між дротами і вальці випробують менше навантаження, що збільшує їхній термін служби. Крім того, у великих перетинах кабелю (120240 мм2) зменшуються електричні втрати, завдяки наявності плівки мастила на поверхнях ущільнених дротів навіть при вигинах виключається електричний контакт між ними, знижуючи поверхневий ефект і ефект близькості. Виконання кабелю з ізоляцією і/чи оболонкою, що не поширює горіння (полівінілхлоридний пластикат, зшитий поліетилен, термоеластопласт і ін.), збільшує його пожежостійкість, надійність і термін служби. Пропонований кабель схематично показаний у поперечному перерізі на Фіг.1, 2. На Фіг.1 зображений силовий кабель із трьома круглими мідними ізольованими жилами. На Фіг.2 зображений силовий кабель із трьома секторними алюмінієвими ізольованими жилами. На фігурах показані: 1 струмопровідна жила, 2 - ізоляція, 3 - поясна ізоляція, 4 - екран з мідних стрічок, 5 - внутрішня полімерна оболонка, 6 - броня, 7 - захисна полімерна оболонка, 8 - збіднене нагрівостійке мастило, 9 шар напівпровідного папера, 10 - сердечник. Кабель електричний силовий, включає покриті ізоляцією 2 з полімерного матеріалу одну чи декілька скручених багатодротових мідних чи алюміні 13689 4 євих струмопровідних жил 1, поясну ізоляцію 3 і захисну полімерну оболонку 7. В кожній струмопровідній жилі 1 центральний дріт чи сердечник зі згаданих дротів покриті збідненим нагрівостійким мастилом 8. Приклад 1. Кабель електричний силовий на напругу 1 кВ містить (Фіг.1) три секторні багатодротові алюмінієві жили 1 перетином 185мм2 с ізоляцією 2 з полівінілхлоридного пластикату, що не поширює горіння. Струмопровідні жили з алюмінієвих дротів скручені на крутильній машині й одночасно ущільнені навколо алюмінієвого сердечника (на Фіг.1 він немов показаний з чотирьох алюмінієвих дротів), покритого збідненим нагрівостійким мастилом 8. Жили 1 з ізоляцією 2, накладеної на екструдері, скручені між собою на повивній крутильній машині. Поверх скрученого сердечника послідовно накладена екструзією поясна ізоляція 3 і екран 4 у вигляді обмотки з мідної стрічки, накладеної з перекриттям, і внутрішня полімерна оболонка 5. Поверх броні 6 у вигляді двох оцинкованих сталевих стрічок, накладених з перекриттям, накладена захисна полімерна оболонка 7. Поясна ізоляція 3, внутрішня 5 і захисна 7 полімерні оболонки також виконані з полівінілхлоридного пластикату, що не поширює горіння. Приклад 2. Кабель електричний силовий на напругу 6 кВ містить (Фіг.2) три круглі багатодротові мідні жили 1 перетином 150 мм2 с ізоляцією 2 зі зшитого поліетилену, що не поширює горіння. Струмопровідні жили з мідних дротів, скручені на крутильній машині й одночасно ущільнені навколо мідного сердечника (на Фіг.2 умовно показаний у вигляді одного центрального дроту), покритого збідненим нагрівостійким мастилом 8. Ізольовані жили 1 покриті шаром напівпровідного паперу 9 і екраном 4 у вигляді обмотки з мідної стрічки, накладеної з перекриттям, і скручені навколо сердечника 10 з полівінілхлоридного пластикату на повивній крутильній машині. Поверх скрученого сердечника послідовно накладена екструзією поясна ізоляція 3 із заповненням междужильних порожнеч. Поверх броні 6 у вигляді двох оцинкованих сталевих стрічок, накладених з перекриттям, накладена захисна полімерна оболонка 7. Поясна изоляция 3 і захисна полімерна оболонка 7 виконані з полівінілхлоридного пластикату, що не поширює горіння. В усіх варіантах збіднене нагрівостійке мастило 8, нейтральне до алюмінію чи міді, наноситься тонким шаром (чому і називається збідненим) на центральний дріт чи сердечник з цих дротів для великих перетинів (120-240 мм2) методом промазки, наприклад, за допомогою протирів, що встановлюються на виході крутильної машини перед вальцами, при цьому наступне ущільнення жил у вальцах відбувається з меншими зусиллями, тому що зменшується сухе тертя між дротами. 5 Комп’ютерна верстка Д. Дорошенко 13689 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
