Пристрій для контролю ресурсу групи комутаційних апаратів

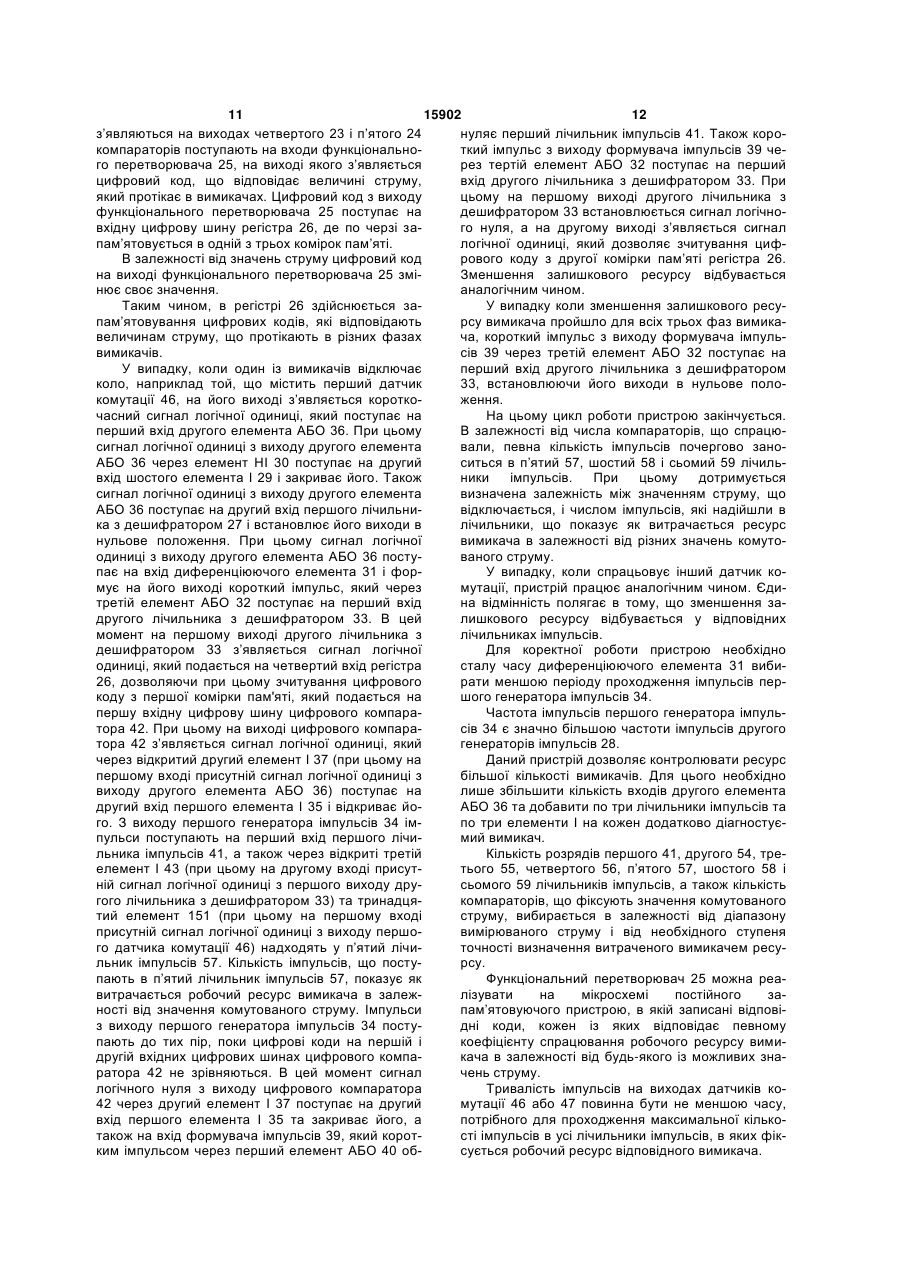

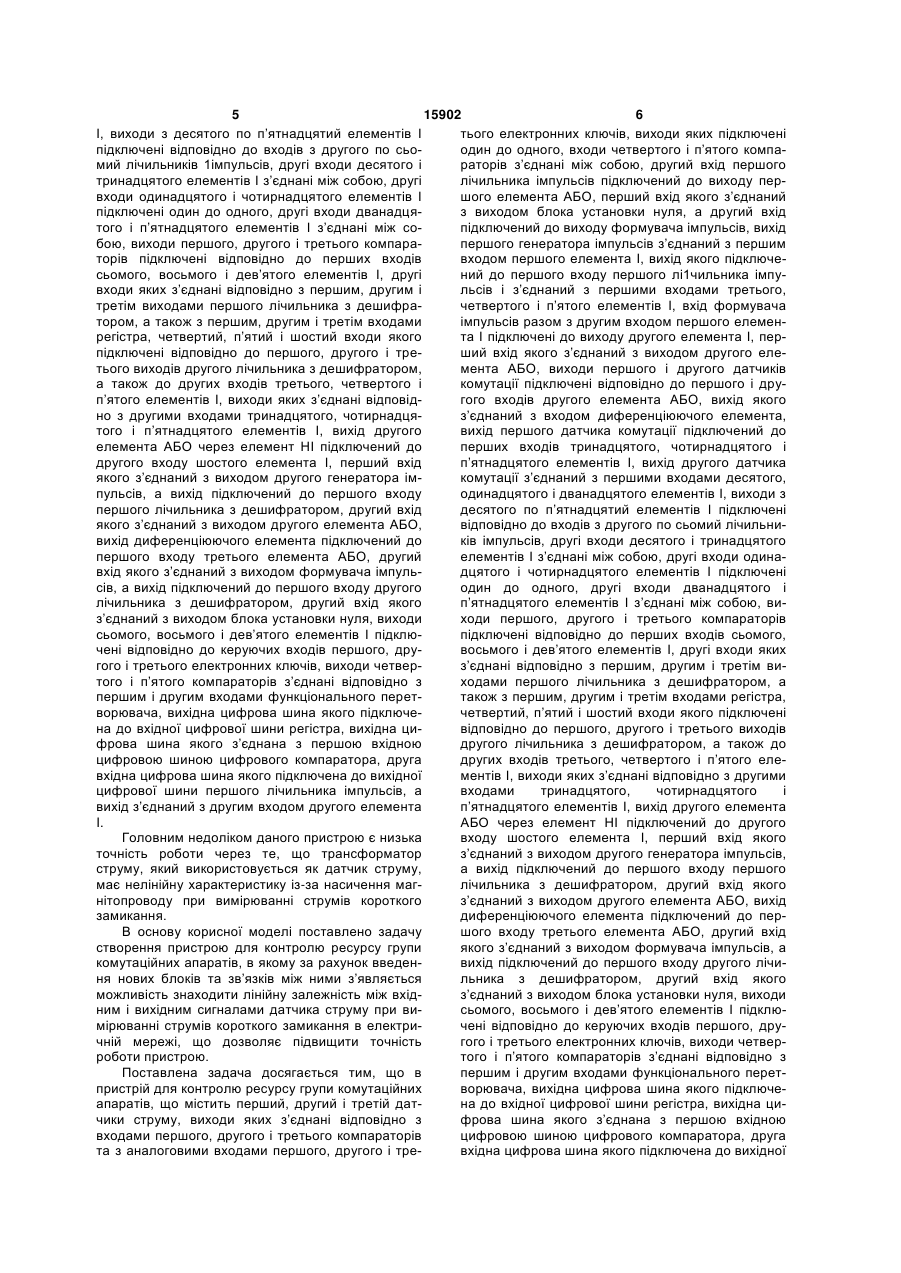

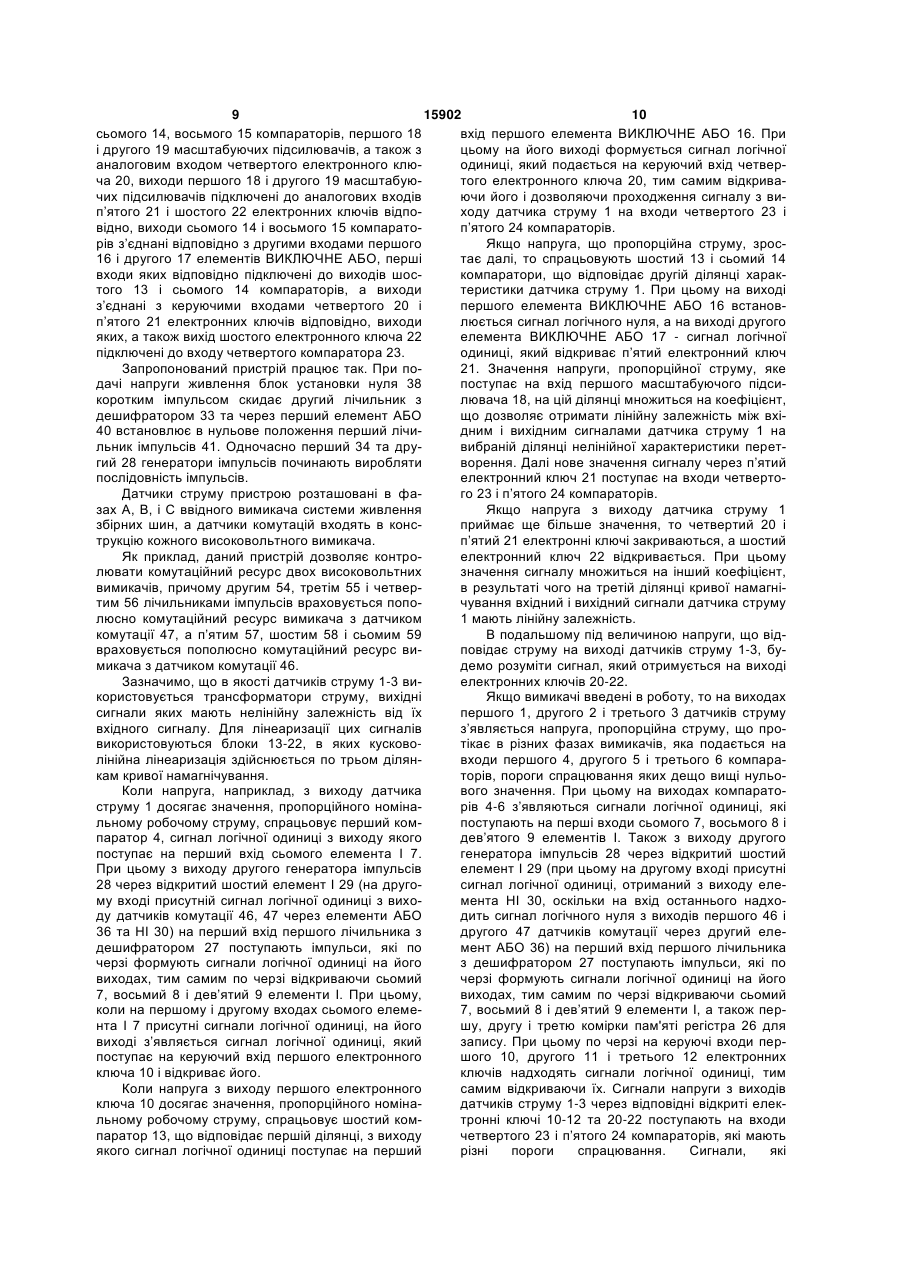

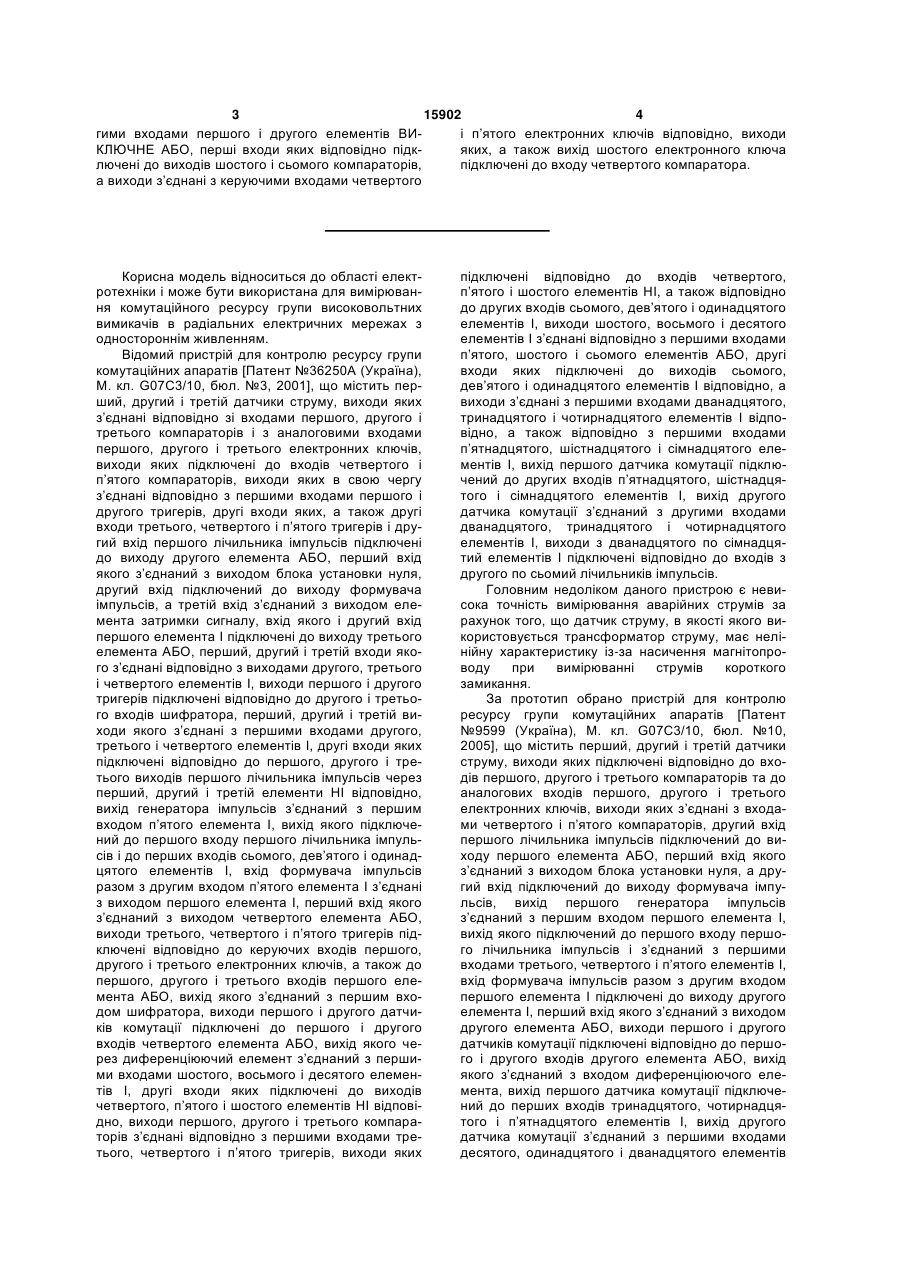

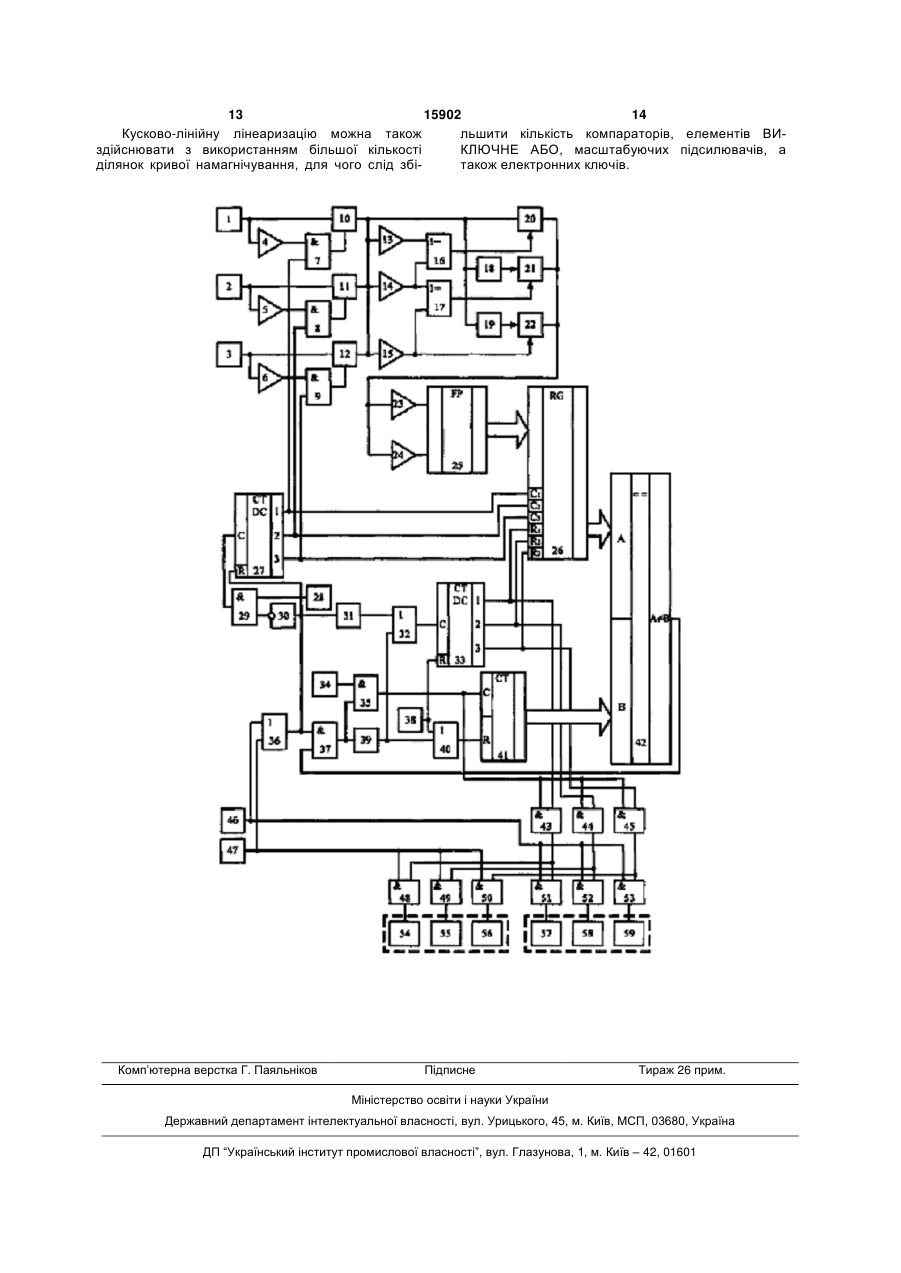

Пристрій для контролю ресурсу групи комутаційних апаратів, що містить перший, другий i третій датчики струму, виходи яких з’єднані відповідно з входами першого, другого i третього компараторів та з аналоговими входами першого, другого i третього електронних ключів, виходи яких підключені один до одного, входи четвертого i п’ятого компараторів з’єднані між собою, другий вхід першого лічильника імпульсів підключений до виходу першого елемента АБО, перший вхід якого з’єднаний з виходом блока установки нуля, а другий вхід підключений до виходу формувача імпульсів, вихід першого генератора імпульсів з’єднаний з першим входом першого елемента I, вихід якого підключений до першого входу першого лічильника імпульсів i з’єднаний з першими входами третього, четвертого i п’ятого елементів I, вхід формувача імпульсів разом з другим входом першого елемента I підключені до виходу другого елемента I, перший вхід якого з’єднаний з виходом другого елемента АБО, виходи першого i другого датчиків комутації підключені відповідно до першого i другого входів другого елемента АБО, вихід якого з’єднаний з входом диференціюючого елемента, вихід першого датчика комутації підключений до перших входів тринадцятого, чотирнадцятого i п’ятнадцятого елементів I, вихід другого датчика комутації з’єднаний з першими входами десятого, одинадцятого i дванадцятого елементів I, виходи з десятого по п’ятнадцятий елементів I підключені відповідно до входів з другого по сьомий лічильників імпульсів, другі входи десятого i тринадцятого елементів I з’єднані між собою, другі входи одинадцятого i чотирнадцятого елементів I підключені один до одного, другі входи дванадцятого i п’ятнадцятого елементів I з’єднані між собою, виходи першого, другого i третього компараторів підключені відповідно до перших входів сьомого, восьмого i дев’ятого елементів I, другі входи яких з’єднані відповідно з першим, другим i 2 (19) 1 3 15902 4 гими входами першого i другого елементів ВИi п’ятого електронних ключів відповідно, виходи КЛЮЧНЕ АБО, перші входи яких відповідно підкяких, а також вихід шостого електронного ключа лючені до виходів шостого i сьомого компараторів, підключені до входу четвертого компаратора. а виходи з’єднані з керуючими входами четвертого Корисна модель відноситься до області електротехніки i може бути використана для вимірювання комутаційного ресурсу групи високовольтних вимикачів в радіальних електричних мережах з одностороннім живленням. Відомий пристрій для контролю ресурсу групи комутаційних апаратів [Патент №36250А (Україна), М. кл. G07С3/10, бюл. №3, 2001], що містить перший, другий i третій датчики струму, виходи яких з’єднані відповідно зі входами першого, другого i третього компараторів i з аналоговими входами першого, другого i третього електронних ключів, виходи яких підключені до входів четвертого i п’ятого компараторів, виходи яких в свою чергу з’єднані відповідно з першими входами першого i другого тригерів, другі входи яких, а також другі входи третього, четвертого i п’ятого тригерів i другий вхід першого лічильника імпульсів підключені до виходу другого елемента АБО, перший вхід якого з’єднаний з виходом блока установки нуля, другий вхід підключений до виходу формувача імпульсів, а третій вхід з’єднаний з виходом елемента затримки сигналу, вхід якого i другий вхід першого елемента I підключені до виходу третього елемента АБО, перший, другий i третій входи якого з’єднані відповідно з виходами другого, третього i четвертого елементів I, виходи першого i другого тригерів підключені відповідно до другого i третього входів шифратора, перший, другий i третій виходи якого з’єднані з першими входами другого, третього i четвертого елементів I, другі входи яких підключені відповідно до першого, другого i третього виходів першого лічильника імпульсів через перший, другий i третій елементи HI відповідно, вихід генератора імпульсів з’єднаний з першим входом п’ятого елемента I, вихід якого підключений до першого входу першого лічильника імпульсів i до перших входів сьомого, дев’ятого i одинадцятого елементів I, вхід формувача імпульсів разом з другим входом п’ятого елемента I з’єднані з виходом першого елемента I, перший вхід якого з’єднаний з виходом четвертого елемента АБО, виходи третього, четвертого i п’ятого тригерів підключені відповідно до керуючих входів першого, другого i третього електронних ключів, а також до першого, другого i третього входів першого елемента АБО, вихід якого з’єднаний з першим входомшифратора, виходи першого i другого датчиків комутації підключені до першого i другого входів четвертого елемента АБО, вихід якого через диференціюючий елемент з’єднаний з першими входами шостого, восьмого i десятого елементів I, другі входи яких підключені до виходів четвертого, п’ятого i шостого елементів HI відповідно, виходи першого, другого i третього компараторів з’єднані відповідно з першими входами третього, четвертого i п’ятого тригерів, виходи яких підключені відповідно до входів четвертого, п’ятого i шостого елементів HI, а також відповідно до других входів сьомого, дев’ятого i одинадцятого елементів I, виходи шостого, восьмого i десятого елементів I з’єднані відповідно з першими входами п’ятого, шостого i сьомого елементів АБО, другі входи яких підключені до виходів сьомого, дев’ятого i одинадцятого елементів I відповідно, а виходи з’єднані з першими входами дванадцятого, тринадцятого i чотирнадцятого елементів I відповідно, а також відповідно з першими входами п’ятнадцятого, шістнадцятого i сімнадцятого елементів I, вихід першого датчика комутації підключений до других входів п’ятнадцятого, шістнадцятого i сімнадцятого елементів I, вихід другого датчика комутації з’єднаний з другими входами дванадцятого, тринадцятого i чотирнадцятого елементів I, виходи з дванадцятого по сімнадцятий елементів I підключені відповідно до входів з другого по сьомий лічильників імпульсів. Головним недоліком даного пристрою є невисока точність вимірювання аварійних струмів за рахунок того, що датчик струму, в якості якого використовується трансформатор струму, має нелінійну характеристику із-за насичення магнітопроводу при вимірюванні струмів короткого замикання. За прототип обрано пристрій для контролю ресурсу групи комутаційних апаратів [Патент №9599 (Україна), М. кл. G07С3/10, бюл. №10, 2005], що містить перший, другий i третій датчики струму, виходи яких підключені відповідно до входів першого, другого i третього компараторів та до аналогових входів першого, другого i третього електронних ключів, виходи яких з’єднані з входами четвертого i п’ятого компараторів, другий вхід першого лічильника імпульсів підключений до виходу першого елемента АБО, перший вхід якого з’єднаний з виходом блока установки нуля, а другий вхід підключений до виходу формувача імпульсів, вихід першого генератора імпульсів з’єднаний з першим входом першого елемента I, вихід якого підключений до першого входу першого лічильника імпульсів i з’єднаний з першими входами третього, четвертого i п’ятого елементів I, вхід формувача імпульсів разом з другим входом першого елемента I підключені до виходу другого елемента I, перший вхід якого з’єднаний з виходом другого елемента АБО, виходи першого i другого датчиків комутації підключені відповідно до першого i другого входів другого елемента АБО, вихід якого з’єднаний з входом диференціюючого елемента, вихід першого датчика комутації підключений до перших входів тринадцятого, чотирнадцятого i п’ятнадцятого елементів I, вихід другого датчика комутації з’єднаний з першими входами десятого, одинадцятого i дванадцятого елементів 5 15902 6 I, виходи з десятого по п’ятнадцятий елементів I тього електронних ключів, виходи яких підключені підключені відповідно до входів з другого по сьоодин до одного, входи четвертого i п’ятого компамий лічильників 1імпульсів, другі входи десятого i раторів з’єднані між собою, другий вхід першого тринадцятого елементів I з’єднані між собою, другі лічильника імпульсів підключений до виходу первходи одинадцятого i чотирнадцятого елементів I шого елемента АБО, перший вхід якого з’єднаний підключені один до одного, другі входи дванадцяз виходом блока установки нуля, а другий вхід того i п’ятнадцятого елементів I з’єднані між сопідключений до виходу формувача імпульсів, вихід бою, виходи першого, другого i третього компарапершого генератора імпульсів з’єднаний з першим торів підключені відповідно до перших входів входом першого елемента I, вихід якого підключесьомого, восьмого i дев’ятого елементів I, другі ний до першого входу першого лі1чильника імпувходи яких з’єднані відповідно з першим, другим i льсів i з’єднаний з першими входами третього, третім виходами першого лічильника з дешифрачетвертого i п’ятого елементів I, вхід формувача тором, а також з першим, другим i третім входами імпульсів разом з другим входом першого елеменрегістра, четвертий, п’ятий i шостий входи якого та I підключені до виходу другого елемента I, перпідключені відповідно до першого, другого i треший вхід якого з’єднаний з виходом другого елетього виходів другого лічильника з дешифратором, мента АБО, виходи першого i другого датчиків а також до других входів третього, четвертого i комутації підключені відповідно до першого i друп’ятого елементів I, виходи яких з’єднані відповідгого входів другого елемента АБО, вихід якого но з другими входами тринадцятого, чотирнадцяз’єднаний з входом диференціюючого елемента, того i п’ятнадцятого елементів I, вихід другого вихід першого датчика комутації підключений до елемента АБО через елемент HI підключений до перших входів тринадцятого, чотирнадцятого i другого входу шостого елемента I, перший вхід п’ятнадцятого елементів I, вихід другого датчика якого з’єднаний з виходом другого генератора імкомутації з’єднаний з першими входами десятого, пульсів, а вихід підключений до першого входу одинадцятого i дванадцятого елементів I, виходи з першого лічильника з дешифратором, другий вхід десятого по п’ятнадцятий елементів I підключені якого з’єднаний з виходом другого елемента АБО, відповідно до входів з другого по сьомий лічильнивихід диференціюючого елемента підключений до ків імпульсів, другі входи десятого i тринадцятого першого входу третього елемента АБО, другий елементів I з’єднані між собою, другі входи одинавхід якого з’єднаний з виходом формувача імпульдцятого i чотирнадцятого елементів I підключені сів, а вихід підключений до першого входу другого один до одного, другі входи дванадцятого i лічильника з дешифратором, другий вхід якого п’ятнадцятого елементів I з’єднані між собою, виз’єднаний з виходом блока установки нуля, виходи ходи першого, другого i третього компараторів сьомого, восьмого i дев’ятого елементів I підклюпідключені відповідно до перших входів сьомого, чені відповідно до керуючих входів першого, друвосьмого i дев’ятого елементів I, другі входи яких гого i третього електронних ключів, виходи четверз’єднані відповідно з першим, другим i третім витого i п’ятого компараторів з’єднані відповідно з ходами першого лічильника з дешифратором, а першим i другим входами функціонального переттакож з першим, другим i третім входами регістра, ворювача, вихідна цифрова шина якого підключечетвертий, п’ятий i шостий входи якого підключені на до вхідної цифрової шини регістра, вихідна цивідповідно до першого, другого i третього виходів фрова шина якого з’єднана з першою вхідною другого лічильника з дешифратором, а також до цифровою шиною цифрового компаратора, друга других входів третього, четвертого i п’ятого елевхідна цифрова шина якого підключена до вихідної ментів I, виходи яких з’єднані відповідно з другими цифрової шини першого лічильника імпульсів, а входами тринадцятого, чотирнадцятого i вихід з’єднаний з другим входом другого елемента п’ятнадцятого елементів I, вихід другого елемента I. АБО через елемент HI підключений до другого Головним недоліком даного пристрою є низька входу шостого елемента I, перший вхід якого точність роботи через те, що трансформатор з’єднаний з виходом другого генератора імпульсів, струму, який використовується як датчик струму, а вихід підключений до першого входу першого має нелінійну характеристику із-за насичення маглічильника з дешифратором, другий вхід якого нітопроводу при вимірюванні струмів короткого з’єднаний з виходом другого елемента АБО, вихід замикання. диференціюючого елемента підключений до перВ основу корисної моделі поставлено задачу шого входу третього елемента АБО, другий вхід створення пристрою для контролю ресурсу групи якого з’єднаний з виходом формувача імпульсів, а комутаційних апаратів, в якому за рахунок введенвихід підключений до першого входу другого лічиня нових блоків та зв’язків між ними з’являється льника з дешифратором, другий вхід якого можливість знаходити лінійну залежність між вхідз’єднаний з виходом блока установки нуля, виходи ним i вихідним сигналами датчика струму при висьомого, восьмого i дев’ятого елементів I підклюмірюванні струмів короткого замикання в електричені відповідно до керуючих входів першого, дручній мережі, що дозволяє підвищити точність гого i третього електронних ключів, виходи четверроботи пристрою. того i п’ятого компараторів з’єднані відповідно з Поставлена задача досягається тим, що в першим i другим входами функціонального перетпристрій для контролю ресурсу групи комутаційних ворювача, вихідна цифрова шина якого підключеапаратів, що містить перший, другий i третій датна до вхідної цифрової шини регістра, вихідна цичики струму, виходи яких з’єднані відповідно з фрова шина якого з’єднана з першою вхідною входами першого, другого i третього компараторів цифровою шиною цифрового компаратора, друга та з аналоговими входами першого, другого i тревхідна цифрова шина якого підключена до вихідної 7 15902 8 цифрової шини першого лічильника імпульсів, а першого лічильника імпульсів 41 i з’єднаний з певихід з’єднаний з другим входом другого елемента ршими входами третього 43, четвертого 44 i I, введено шостий, сьомий i восьмий компаратори, п’ятого 45 елементів I, вхід формувача 1імпульсів перший i другий елементи ВИКЛЮЧНЕ АБО, пер39 разом з другим входом першого елемента I 35 ший i другий масштабуючі підсилювачі, четвертий, підключені до виходу другого елемента І 37, перп’ятий i шостий електронні ключі, причому вихід ший вхід якого з’єднаний з виходом другого елевосьмого компаратора підключений до керуючого мента АБО 36, виходи першого 46 i другого 47 входу шостого електронного ключа, вихід першого датчиків комутації підключені відповідно до першоелектронного ключа з’єднаний зі входами шостого, го i другого входів другого елемента АБО 36, вихід сьомого, восьмого компараторів, першого i другого якого з’єднаний з входом диференціюючого елемасштабуючих підсилювачів, а також з аналоговим мента 31, вихід першого датчика комутації 46 підквходом четвертого електронного ключа, виходи лючений до перших входів тринадцятого 51, чопершого i другого масштабуючих підсилювачів тирнадцятого 52 i п’ятнадцятого 53 елементів I, підключені до аналогових входів п’ятого i шостого вихід другого датчика комутації 47 з’єднаний з пеелектронних ключів відповідно, виходи сьомого i ршими входами десятого 48, одинадцятого 49 i восьмого компараторів з’єднані відповідно з друдванадцятого 50 елементів I, виходи з десятого 48 гими входами першого i другого елементів ВИпо п’ятнадцятий 53 елементів I підключені відповіКЛЮЧНЕ АБО, перші входи яких відповідно підкдно до входів з другого 54 по сьомий 59 лічильнилючені до виходів шостого i сьомого компараторів, ків імпульсів, другі входи десятого 48 i тринадцятоа виходи з’єднані з керуючими входами четвертого го 51 елементів I з’єднані між собою, другі входи i п’ятого електронних ключів відповідно, виходи одинадцятого 49 i чотирнадцятого 52 елементів I яких, а також вихід шостого електронного ключа підключені один до одного, другі входи дванадцяпідключені до входу четвертого компаратора. того 50 i п’ятнадцятого 53 елементів I з’єднані між Пристрій для контролю ресурсу групи комутасобою, виходи першого 4, другого 5 i третього 6 ційних апаратів пояснюється кресленням, на якокомпараторів підключені відповідно до перших му зображена його структурна схема. входів сьомого 7, восьмого 8 i дев’ятого 9 елеменНа схемі: 1, 2, 3 - перший, другий i третій даттів I, другі входи яких з’єднані відповідно з перчики струму; 4, 5, 6 -перший, другий i третій комшим, другим i третім виходами першого лічильнипаратори; 7, 8, 9 - сьомий, восьмий i дев’ятий елека з дешифратором 27, а також з першим, другим i менти I; 10, 11, 12 - перший, другий i третій третім входами регістра 26, четвертий, п’ятий i електронні ключі; 13, 14, 15 - шостий, сьомий i вошостий входи якого підключені відповідно до персьмий компаратори; 16, 17 - перший i другий елешого, другого i третього виходів другого лічильнименти ВИКЛЮЧНЕ АБО; 18, 19 - перший i другий ка з дешифратором 33, а також до других входів масштабуючі підсилювачі; 20, 21, 22 - четвертий, третього 43, четвертого 44 i п’ятого 45 елементів I, п’ятий i шостий електронні ключі; 23, 24 - четвервиходи яких з’єднані відповідно з другими входами тий i п’ятий компаратори; 25 - функціональний петринадцятого 51, чотирнадцятого 52 i ретворювач; 26 - регістр; 27 - перший лічильник з п’ятнадцятого 53 елементів I, вихід другого елемедешифратором; 28 - другий генератор імпульсів; нта АБО 36 через елемент HI 30 підключений до 29 - шостий елемент I; 30 - елемент HI; 31 - дифедругого входу шостого елемента I 29, перший вхід ренціюючий елемент; 32 - третій елемент АБО; 33 якого з’єднаний з виходом другого генератора ім- другий лічильник з дешифратором; 34 - перший пульсів 28, а вихід підключений до першого входу генератор імпульсів; 35 - перший елемент I; 36 першого лічильника з дешифратором 27, другий другий елемент АБО; 37 другий елемент I; 38 вхід якого з’єднаний з виходом другого елемента блок установки нуля; 39 - формувач імпульсів; 40 АБО 36, вихід диференціюючого елемента 31 підперший елемент АБО; 41 - перший лічильник імключений до першого входу третього елемента пульсів; 42 - цифровий компаратор; 43, 44, 45 АБО 32,другий вхід якого з’єднаний з виходом третій, четвертий i п’ятий елементи I; 46, 47 - перформувача імпульсів 39, а вихід підключений до ший i другий датчики комутації; 48, 49, 50, 51, 52, першого входу другого лічильника з дешифрато53 - десятий, одинадцятий, дванадцятий, тринаром 33, другий вхід якого з’єднаний з виходом дцятий, чотирнадцятий i п’ятнадцятий елементи I; блока установки нуля 38, виходи сьомого 7, вось54, 55, 56, 57, 58, 59 - другий, третій, четвертий, мого 8 i дев’ятого 9 елементів I підключені відповіп’ятий, шостий i сьомий лічильники імпульсів, придно до керуючих входів першого 10, другого 11 i чому виходи першого 1, другого 2 i третього 3 даттретього 12 електронних ключів, виходи четверточиків струму з’єднані відповідно з входами першого 23 i п’ятого 24 компараторів з’єднані відповідно го 4, другого 5 i третього 6 компараторів та з з першим i другим входами функціонального переаналоговими входами першого 10, другого 11 i творювача 25, вихідна цифрова шина якого підктретього 12 електронних ключів, виходи яких підключена до вхідної цифрової шини регістра 26, вилючені один до одного, входи четвертого 23 i хідна цифрова шина якого з’єднана з першою п’ятого 24 компараторів з’єднані між собою, другий вхідною цифровою шиною цифрового компаратовхід першого лічильника імпульсів 41 підключений ра 42, друга вхідна цифрова шина якого підключедо виходу першого елемента АБО 40, перший вхід на до вихідної цифрової шини першого лічильника якого з’єднаний з виходом блока установки нуля імпульсів 41, а вихід з’єднаний з другим входом 38, а другий вхід підключений до виходу формувадругого елемента I 37, вихід восьмого компараточа імпульсів 39, вихід першого генератора імпульра 15 підключений до керуючого входу шостого сів 34 з’єднаний з першим входом першого елемеелектронного ключа 22, вихід першого електроннта I 35, вихід якого підключений до першого входу ного ключа 10 з’єднаний зі входами шостого 13, 9 15902 10 сьомого 14, восьмого 15 компараторів, першого 18 вхід першого елемента ВИКЛЮЧНЕ АБО 16. При i другого 19 масштабуючих підсилювачів, а також з цьому на його виході формується сигнал логічної аналоговим входом четвертого електронного клюодиниці, який подається на керуючий вхід четверча 20, виходи першого 18 i другого 19 масштабуютого електронного ключа 20, тим самим відкривачих підсилювачів підключені до аналогових входів ючи його i дозволяючи проходження сигналу з вип’ятого 21 i шостого 22 електронних ключів відпоходу датчика струму 1 на входи четвертого 23 i відно, виходи сьомого 14 i восьмого 15 компаратоп’ятого 24 компараторів. рів з’єднані відповідно з другими входами першого Якщо напруга, що пропорційна струму, зрос16 i другого 17 елементів ВИКЛЮЧНЕ АБО, перші тає далі, то спрацьовують шостий 13 i сьомий 14 входи яких відповідно підключені до виходів шоскомпаратори, що відповідає другій ділянці характого 13 i сьомого 14 компараторів, а виходи теристики датчика струму 1. При цьому на виході з’єднані з керуючими входами четвертого 20 i першого елемента ВИКЛЮЧНЕ АБО 16 встановп’ятого 21 електронних ключів відповідно, виходи люється сигнал логічного нуля, а на виході другого яких, а також вихід шостого електронного ключа 22 елемента ВИКЛЮЧНЕ АБО 17 - сигнал логічної підключені до входу четвертого компаратора 23. одиниці, який відкриває п’ятий електронний ключ Запропонований пристрій працює так. При по21. Значення напруги, пропорційної струму, яке дачі напруги живлення блок установки нуля 38 поступає на вхід першого масштабуючого підсикоротким імпульсом скидає другий лічильник з лювача 18, на цій ділянці множиться на коефіцієнт, дешифратором 33 та через перший елемент АБО що дозволяє отримати лінійну залежність між вхі40 встановлює в нульове положення перший лічидним i вихідним сигналами датчика струму 1 на льник імпульсів 41. Одночасно перший 34 та друвибраній ділянці нелінійної характеристики перетгий 28 генератори імпульсів починають виробляти ворення. Далі нове значення сигналу через п’ятий послідовність імпульсів. електронний ключ 21 поступає на входи четвертоДатчики струму пристрою розташовані в фаго 23 i п’ятого 24 компараторів. зах А, В, i С ввідного вимикача системи живлення Якщо напруга з виходу датчика струму 1 збірних шин, а датчики комутацій входять в консприймає ще більше значення, то четвертий 20 i трукцію кожного високовольтного вимикача. п’ятий 21 електронні ключі закриваються, а шостий Як приклад, даний пристрій дозволяє контроелектронний ключ 22 відкривається. При цьому лювати комутаційний ресурс двох високовольтних значення сигналу множиться на інший коефіцієнт, вимикачів, причому другим 54, третім 55 i четверв результаті чого на третій ділянці кривої намагнітим 56 лічильниками імпульсів враховується попочування вхідний i вихідний сигнали датчика струму люсно комутаційний ресурс вимикача з датчиком 1 мають лінійну залежність. комутації 47, а п’ятим 57, шостим 58 i сьомим 59 В подальшому під величиною напруги, що відвраховується пополюсно комутаційний ресурс виповідає струму на виході датчиків струму 1-3, бумикача з датчиком комутації 46. демо розуміти сигнал, який отримується на виході Зазначимо, що в якості датчиків струму 1-3 виелектронних ключів 20-22. користовується трансформатори струму, вихідні Якщо вимикачі введені в роботу, то на виходах сигнали яких мають нелінійну залежність від їх першого 1, другого 2 i третього 3 датчиків струму вхідного сигналу. Для лінеаризації цих сигналів з’являється напруга, пропорційна струму, що провикористовуються блоки 13-22, в яких кусковотікає в різних фазах вимикачів, яка подається на лінійна лінеаризація здійснюється по трьом ділянвходи першого 4, другого 5 i третього 6 компаракам кривої намагнічування. торів, пороги спрацювання яких дещо вищі нульоКоли напруга, наприклад, з виходу датчика вого значення. При цьому на виходах компаратоструму 1 досягає значення, пропорційного номінарів 4-6 з’являються сигнали логічної одиниці, які льному робочому струму, спрацьовує перший компоступають на перші входи сьомого 7, восьмого 8 i паратор 4, сигнал логічної одиниці з виходу якого дев’ятого 9 елементів I. Також з виходу другого поступає на перший вхід сьомого елемента I 7. генератора імпульсів 28 через відкритий шостий При цьому з виходу другого генератора імпульсів елемент I 29 (при цьому на другому вході присутні 28 через відкритий шостий елемент I 29 (на другосигнал логічної одиниці, отриманий з виходу елему вході присутній сигнал логічної одиниці з вихомента HI 30, оскільки на вхід останнього надходу датчиків комутації 46, 47 через елементи АБО дить сигнал логічного нуля з виходів першого 46 i 36 та HI 30) на перший вхід першого лічильника з другого 47 датчиків комутації через другий еледешифратором 27 поступають імпульси, які по мент АБО 36) на перший вхід першого лічильника черзі формують сигнали логічної одиниці на його з дешифратором 27 поступають імпульси, які по виходах, тим самим по черзі відкриваючи сьомий черзі формують сигнали логічної одиниці на його 7, восьмий 8 i дев’ятий 9 елементи I. При цьому, виходах, тим самим по черзі відкриваючи сьомий коли на першому i другому входах сьомого елеме7, восьмий 8 i дев’ятий 9 елементи I, а також пернта I 7 присутні сигнали логічної одиниці, на його шу, другу i третю комірки пам'яті регістра 26 для виході з’являється сигнал логічної одиниці, який запису. При цьому по черзі на керуючі входи перпоступає на керуючий вхід першого електронного шого 10, другого 11 i третього 12 електронних ключа 10 i відкриває його. ключів надходять сигнали логічної одиниці, тим Коли напруга з виходу першого електронного самим відкриваючи їx. Сигнали напруги з виходів ключа 10 досягає значення, пропорційного номінадатчиків струму 1-3 через відповідні відкриті елекльному робочому струму, спрацьовує шостий комтронні ключі 10-12 та 20-22 поступають на входи паратор 13, що відповідає першій ділянці, з виходу четвертого 23 i п’ятого 24 компараторів, які мають якого сигнал логічної одиниці поступає на перший різні пороги спрацювання. Сигнали, які 11 15902 12 з’являються на виходах четвертого 23 i п’ятого 24 нуляє перший лічильник імпульсів 41. Також корокомпараторів поступають на входи функціональноткий імпульс з виходу формувача імпульсів 39 чего перетворювача 25, на виході якого з’являється рез тертій елемент АБО 32 поступає на перший цифровий код, що відповідає величині струму, вхід другого лічильника з дешифратором 33. При який протікає в вимикачах. Цифровий код з виходу цьому на першому виході другого лічильника з функціонального перетворювача 25 поступає на дешифратором 33 встановлюється сигнал логічновхідну цифрову шину регістра 26, де по черзі заго нуля, а на другому виході з’являється сигнал пам’ятовується в одній з трьох комірок пам’яті. логічної одиниці, який дозволяє зчитування цифВ залежності від значень струму цифровий код рового коду з другої комірки пам’яті регістра 26. на виході функціонального перетворювача 25 зміЗменшення залишкового ресурсу відбувається нює своє значення. аналогічним чином. Таким чином, в peгістpi 26 здійснюється заУ випадку коли зменшення залишкового ресупам’ятовування цифрових кодів, які відповідають рсу вимикача пройшло для вcix трьох фаз вимикавеличинам струму, що протікають в різних фазах ча, короткий імпульс з виходу формувача імпульвимикачів. сів 39 через третій елемент АБО 32 поступає на У випадку, коли один із вимикачів відключає перший вхід другого лічильника з дешифратором коло, наприклад той, що містить перший датчик 33, встановлюючи його виходи в нульове полокомутації 46, на його виході з’являється короткоження. часний сигнал логічної одиниці, який поступає на На цьому цикл роботи пристрою закінчується. перший вхід другого елемента АБО 36. При цьому В залежності від числа компараторів, що спрацюсигнал логічної одиниці з виходу другого елемента вали, певна кількість імпульсів почергово заноАБО 36 через елемент HI 30 поступає на другий ситься в п’ятий 57, шостий 58 i сьомий 59 лічильвхід шостого елемента I 29 i закриває його. Також ники імпульсів. При цьому дотримується сигнал логічної одиниці з виходу другого елемента визначена залежність між значенням струму, що АБО 36 поступає на другий вхід першого лічильнивідключається, i числом імпульсів, які надійшли в ка з дешифратором 27 i встановлює його виходи в лічильники, що показує як витрачається ресурс нульове положення. При цьому сигнал логічної вимикача в залежності від різних значень комутоодиниці з виходу другого елемента АБО 36 постуваного струму. пає на вхід диференціюючого елемента 31 i форУ випадку, коли спрацьовує інший датчик комує на його виході короткий імпульс, який через мутації, пристрій працює аналогічним чином. Єдитретій елемент АБО 32 поступає на перший вхід на відмінність полягає в тому, що зменшення задругого лічильника з дешифратором 33. В цей лишкового ресурсу відбувається у відповідних момент на першому виході другого лічильника з лічильниках імпульсів. дешифратором 33 з’являється сигнал логічної Для коректної роботи пристрою необхідно одиниці, який подається на четвертий вхід регістра сталу часу диференціюючого елемента 31 виби26, дозволяючи при цьому зчитування цифрового рати меншою періоду проходження імпульсів перкоду з першої комірки пам'яті, який подається на шого генератора імпульсів 34. першу вхідну цифрову шину цифрового компараЧастота імпульсів першого генератора імпультора 42. При цьому на виході цифрового компарасів 34 є значно більшою частоти імпульсів другого тора 42 з’являється сигнал логічної одиниці, який генераторів імпульсів 28. через відкритий другий елемент I 37 (при цьому на Даний пристрій дозволяє контролювати ресурс першому вході присутній сигнал логічної одиниці з більшої кількості вимикачів. Для цього необхідно виходу другого елемента АБО 36) поступає на лише збільшити кількість входів другого елемента другий вхід першого елемента I 35 i відкриває йоАБО 36 та добавити по три лічильники імпульсів та го. З виходу першого генератора імпульсів 34 імпо три елементи I на кожен додатково діагностуєпульси поступають на перший вхід першого лічимий вимикач. льника імпульсів 41, а також через відкриті третій Кількість розрядів першого 41, другого 54, треелемент I 43 (при цьому на другому вході присуттього 55, четвертого 56, п’ятого 57, шостого 58 i ній сигнал логічної одиниці з першого виходу друсьомого 59 лічильників імпульсів, а також кількість гого лічильника з дешифратором 33) та тринадцякомпараторів, що фіксують значення комутованого тий елемент 151 (при цьому на першому вході струму, вибирається в залежності від діапазону присутній сигнал логічної одиниці з виходу першовимірюваного струму i від необхідного ступеня го датчика комутації 46) надходять у п’ятий лічиточності визначення витраченого вимикачем ресульник імпульсів 57. Кількість імпульсів, що постурсу. пають в п’ятий лічильник імпульсів 57, показує як Функціональний перетворювач 25 можна реавитрачається робочий ресурс вимикача в залежлізувати на мікросхемі постійного заності від значення комутованого струму. Імпульси пам’ятовуючого пристрою, в якій записані відповіз виходу першого генератора імпульсів 34 постудні коди, кожен із яких відповідає певному пають до тих піp, поки цифрові коди на nepшій i коефіцієнту спрацювання робочого ресурсу вимидругій вхідних цифрових шинах цифрового компакача в залежності від будь-якого із можливих знаратора 42 не зрівняються. В цей момент сигнал чень струму. логічного нуля з виходу цифрового компаратора Тривалість імпульсів на виходах датчиків ко42 через другий елемент I 37 поступає на другий мутації 46 або 47 повинна бути не меншою часу, вхід першого елемента I 35 та закриває його, а потрібного для проходження максимальної кількотакож на вхід формувача імпульсів 39, який коротсті імпульсів в yci лічильники імпульсів, в яких фікким імпульсом через перший елемент АБО 40 обсується робочий ресурс відповідного вимикача. 13 15902 14 Кусково-лінійну лінеаризацію можна також льшити кількість компараторів, елементів ВИздійснювати з використанням більшої кількості КЛЮЧНЕ АБО, масштабуючих підсилювачів, а ділянок кривої намагнічування, для чого слід збітакож електронних ключів. Комп’ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
