Гумова композиція

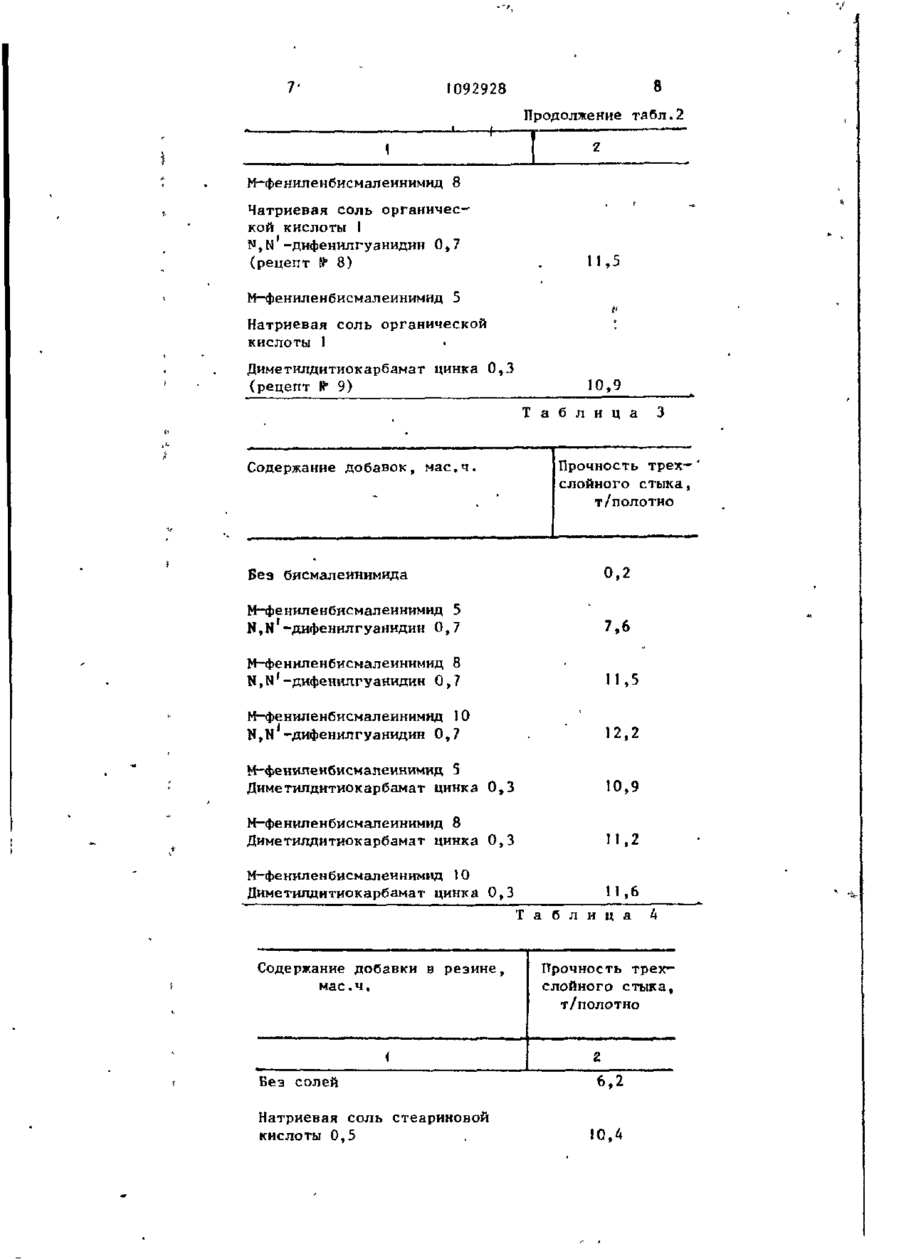

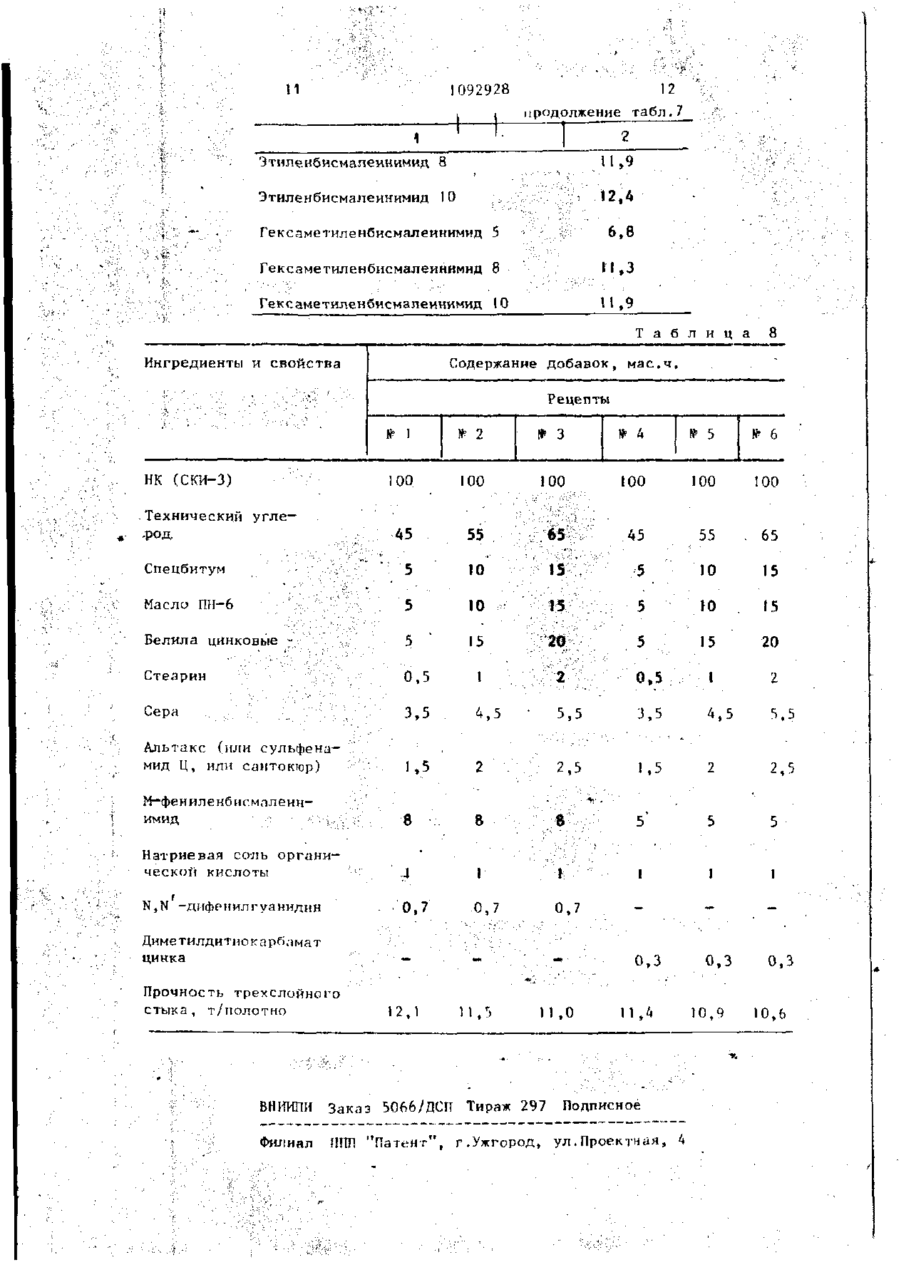

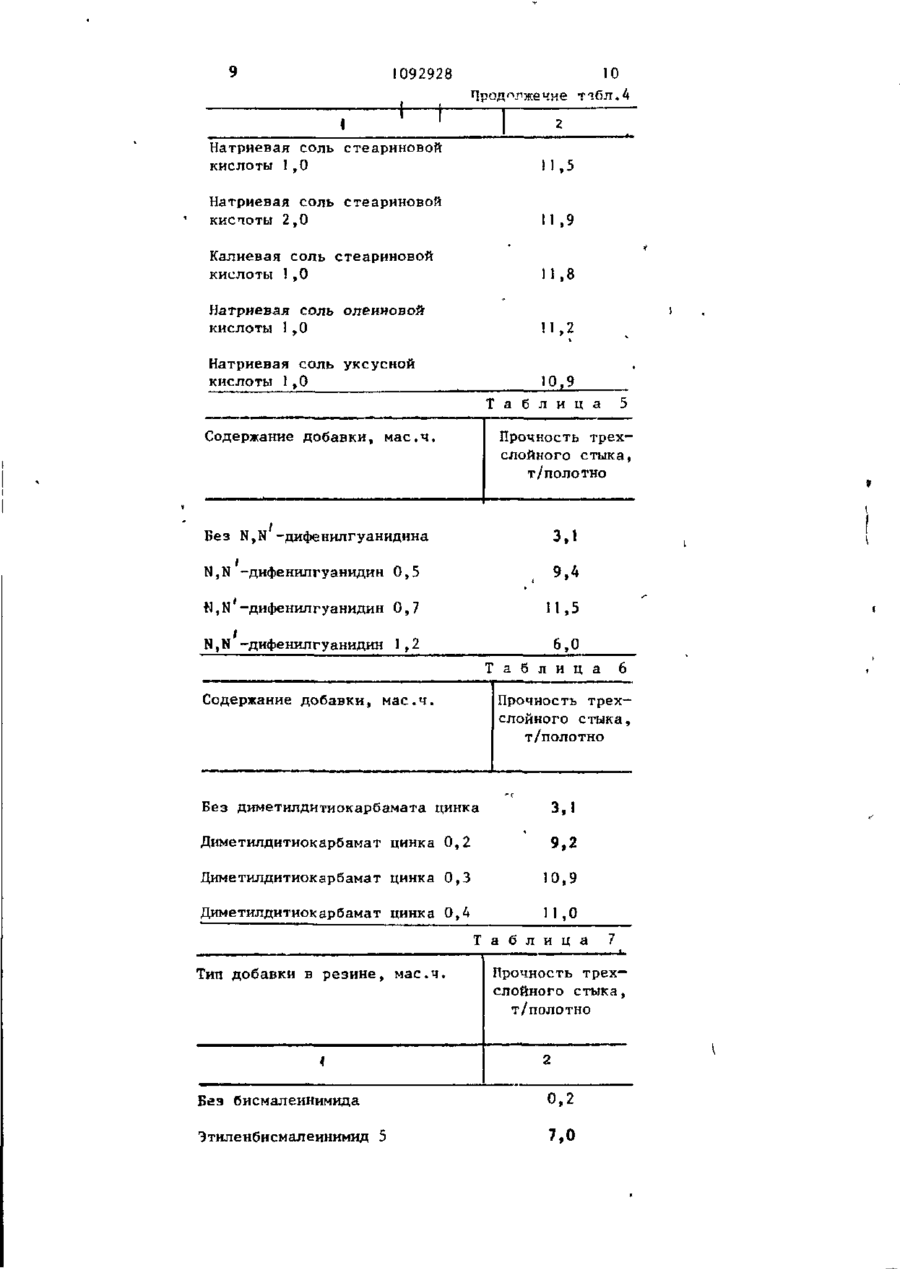

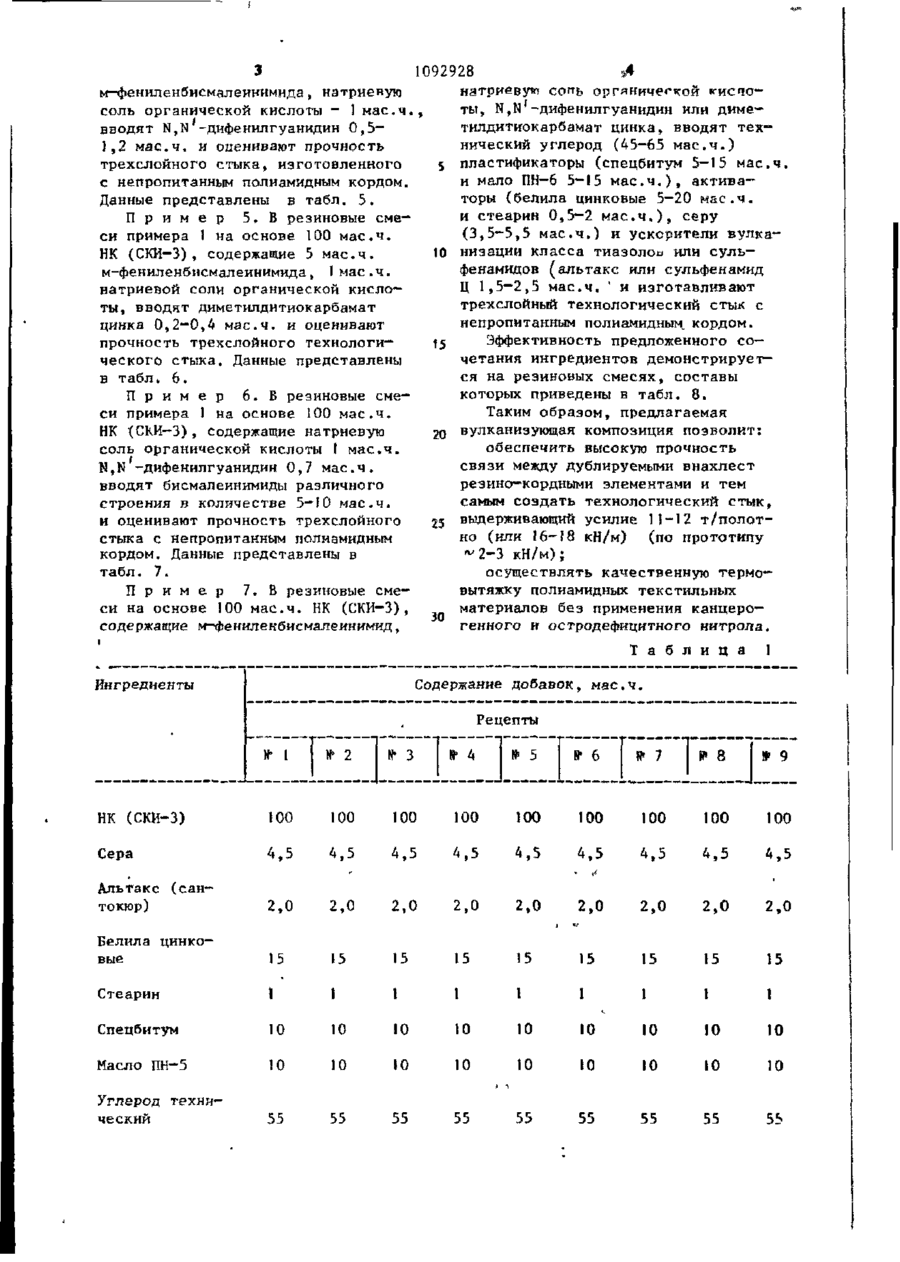

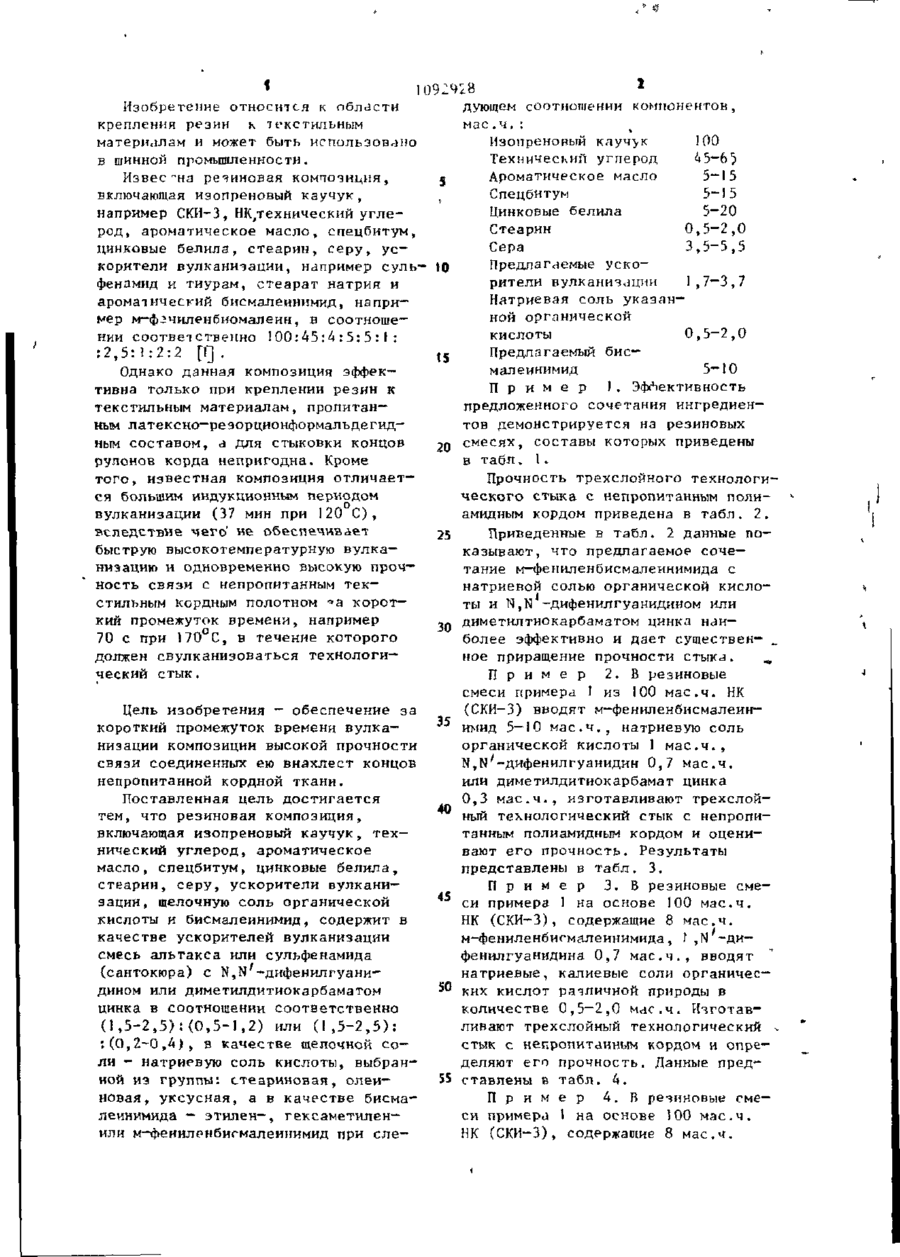

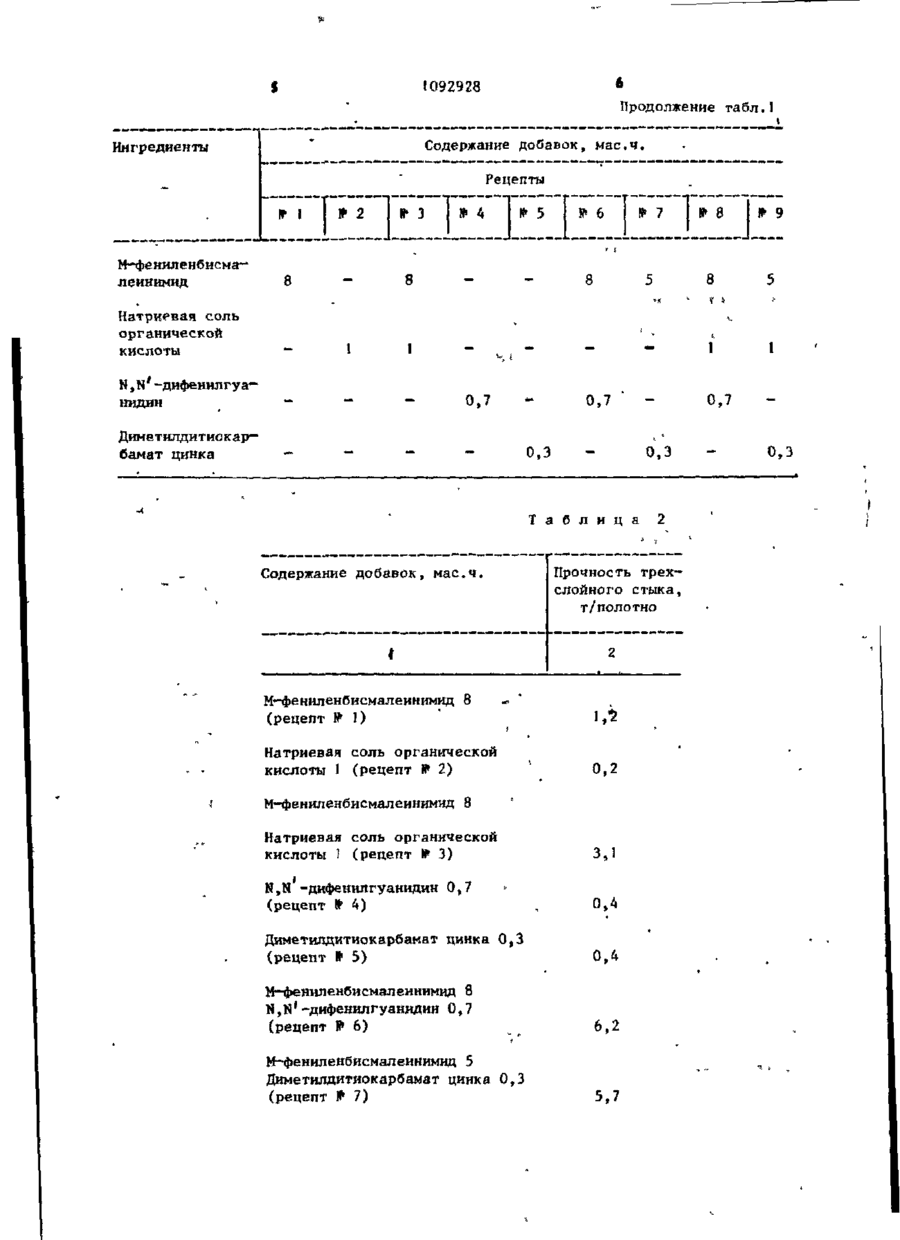

РЕЗИНОВАЯ КОМПОЗИЦИЯ, включающая изопреновый каучук, технический углерод, ароматическое масло, спецбитум, цинковые белила, стеарин, серу, ускорители вулканизации, щелочную соль органической кислоты и бисмалеинимид, о т л и ч а ю щ а я с я тем, что, с целью обеспечения за короткий промежуток времени вулканизации композиции высокой прочности связи соединенных ею внахлест концов непропитанной кордной ткани, в качестве ускорителей вулканизации композиция содержит смесь альтакса или сульфенамида с N,N -дифенилгуа нидином или диметилдитиокарбаматом цинка в соотношении соответственно (1,5-2,5):(О,5-1,2) или (1,5-2,5): :(0,2-0,4), в качестве соли - натриевую соль кислоты, выбранной из группы: стеариновая, олеиновая, уксусная, а в качестве бисмалеинимида - этилен—, гексаметилен- или м-фениленбисмалеинимид при следующем соотношении компонентов, мас.ч. : Изопреновый каучук 100 Технический углерод 45—65 Ароматическое масло 5-15 Спецбигум 5-15 Цинковые белила 5-20 Стеарин * 0,5-2,0 Сера 3,5-5,5 Предлагаемые ускорители вулканизации 1,7-3,7 Натриевая соль указанной органической кислоты 0,5-2,0 Предлагаемый бисма— леинимид 5-10 1 1092428 * дующем соотношении компонентов, Изобретение относится к области мае.ч . : крепления резин к текстильным Изопреновый каучук 100 материалам и может быть использовано Технический углерод 45-65 в шинной промышленности. Ароматическое масло 5—15 Извес "на резиновая композиция, Спецбитум 5-15 включающая иэопреновый каучук, Цинковые белила 5-20 например СКИ-3, НК/гехнический углеСтеарин 0,5-2,0 род, ароматическое масло, спецбитум, Сера 3,5-5,5 цинковые белила, стеарин, серу, усПредлагаемые ускокорители вулканизации, например суль— 10 рители вулканизации 1,7—3,7 фенамид и тиурам, стеарат натрия и Натриевая соль указанароматический бисмалеинимид, наприной органической мер м—фэчиленбиомалеин, в соотношекислоты 0,5-2,0 нии соответственно 100;45:4:5:5:1: «5 Предлагаемый бис— :2,5:1:2:2 [1] . малеинимид 5-10 Однако данная композиция эффекП р и м е р 1. Эффективность тивна только при креплении резин к предложенного сочетания ингредиентекстильным материалам, пропитантов демонстрируется на резиновых ный латексно—резорционформалъдегид20 смесях, составы которых приведены ным составом, а для стыковки концов в табл» 1. рулонов корда непригодна. Кроме того, известная композиция отличаетПрочность трехслойного технологися большим индукционным периодом ческого стыка с непропитанным поливулканизации (37 мин при 120 С ) , амидным кордом приведена в табл. 2. вследствие чего' не обеспечивает 25 Приведенные в табл. 2 данные побыструю высокотемпературную вулкаказывают, что предлагаемое соченизацию и одновременно высокую прочтание м—фениленбисмалеинимида с ность связи с непропитанным текнатриевой солью органической кислостильным кордным полотном °а коротты и N,N -дифенилгуанидином или кий промежуток времени, например диметилтиокярбаматом цинка наи30 более эффективно и дает существен- . 70 с при 170 С, в течение которого должен свулканизоваться технологиное приращение прочности стыка. ч ческий стык. П р и м е р 2. В резиновые смеси примера 1 из 100 мас.ч. НК (СКИ-3) вводят м—фениленбисмалеинЦель изобретения — обеспечение за 35 имид 5-]0 мас.ч., натриевую соль короткий промежуток времени вулкаорганической кислоты 1 мас.ч., низации композиции высокой прочности ^^-дифенилгуанидин 0,7 мас.ч. связи соединенных ею внахлест концов или диметилдитиокарбамат цинка непропитанной кордной ткани. 0,3 мас.ч., изготавливают трехслойПоставленная цель достигается ный технологический стык с непропитем, что резиновая композиция, танным полиамидным кордом и оценивключающая изопреновый каучук, техвают его прочность. Результаты нический углерод, ароматическое представлены в табл. 3. масло, спецбитум, цинковые белила , П р и м е р 3. В резиновые сместеарин, серу, ускорители вулкани45 си примера 1 на основе 100 мас.ч. зации, щелочную соль органической НК (СКИ—3), содержащие 8 мас.ч. кислоты и бисмалеинимид, содержит в м-фениленбисмалеинимида, f ,N -дикачестве ускорителей вулканизации фенилгуанидина 0,7 мас.ч., вводят смесь альтакса или сульфенамида натриевые, калиевые соли органичес(сантокюра) с N,N -дифенилгуани* 50 ких кислот различной природы в дином или диметилдитиокарбаматом количестве 0,5-2,0 мас.ч. Изготавцинка в соотношении соответственно ливают трехслойный технологический (1 ,5-2,5):(0,5-1,2) или (1,5-2,5): стык с непропитанным кордом и опре:(Q,2-O,4J, в качестве щелочной соделяют его прочность. Данные предли - натриевую соль кислоты, выбран55 ставлены в табл. U. ной из группы: стеариновая, олеиновая , уксусная, а в качестве бисмаП р и м е р 4. В резиновые смелеинимида — этилен-, гексаметилен— си примера 1 на основе 100 мас.ч. или м—фенилрнбисмалеинимид при слеНК (СКИ-3), содержащие 8 мас.ч. 1092928 ^4 натриевую согть органической м—фениленбисмалеинимида, натриевую , ты, N,N -дифенилгуанидин или диме— соль органической кислоты - 1 мас.ч, тилдитжжарбамат цинка, вводят техвводят N,N -днфенилгуанидин 0,5нический углерод (45-65 мас.ч.) 1,2 мас.ч. и оценивают прочность 5 пластификаторы (спецбитум 5-15 мас.ч, трехслойного стыка» изготовленного и мало ПН—6 5—15 мас.ч.), активас непропитанным полиамидным кордом. торы (белила цинковые 5-20 мас.ч. Данные представлены в табл. 5. и стеарин 0,5—2 мас.ч.), серу П р и м е р 5 . В резиновые сме(3,5—5,5 мас.ч.) и ускорители вулкаси примера 1 на основе 100 мас.ч. низации класса тиазолои или суль— НК (СКИ—3), содержащие 5 мас.ч. 10 фенамидов (альтакс или сульфенамид м-фениленбисмалеинимида, I мас.ч. Ц 1,5-2,5 мас.ч. ' и изготавливают натриевой соли органической кислотрехслойный технологический стык с ты, вводят диметилдитиокарбамат непропитанным полиамидным, кордом. цинка 0,2—0,4 мас.ч. и оценивают Эффективность предложенного сопрочность трехслойного технологичетания ингредиентов демонстрируетческого стыка. Данные представлены ся на резиновых смесях, составы в табл. 6. которых приведены в табл. 8. П р и м е р 6. В резиновые смеТаким образом, предлагаемая си примера 1 на основе 100 мас.ч. НК
