Пристрій для контролю ресурсу групи комутаційних апаратів

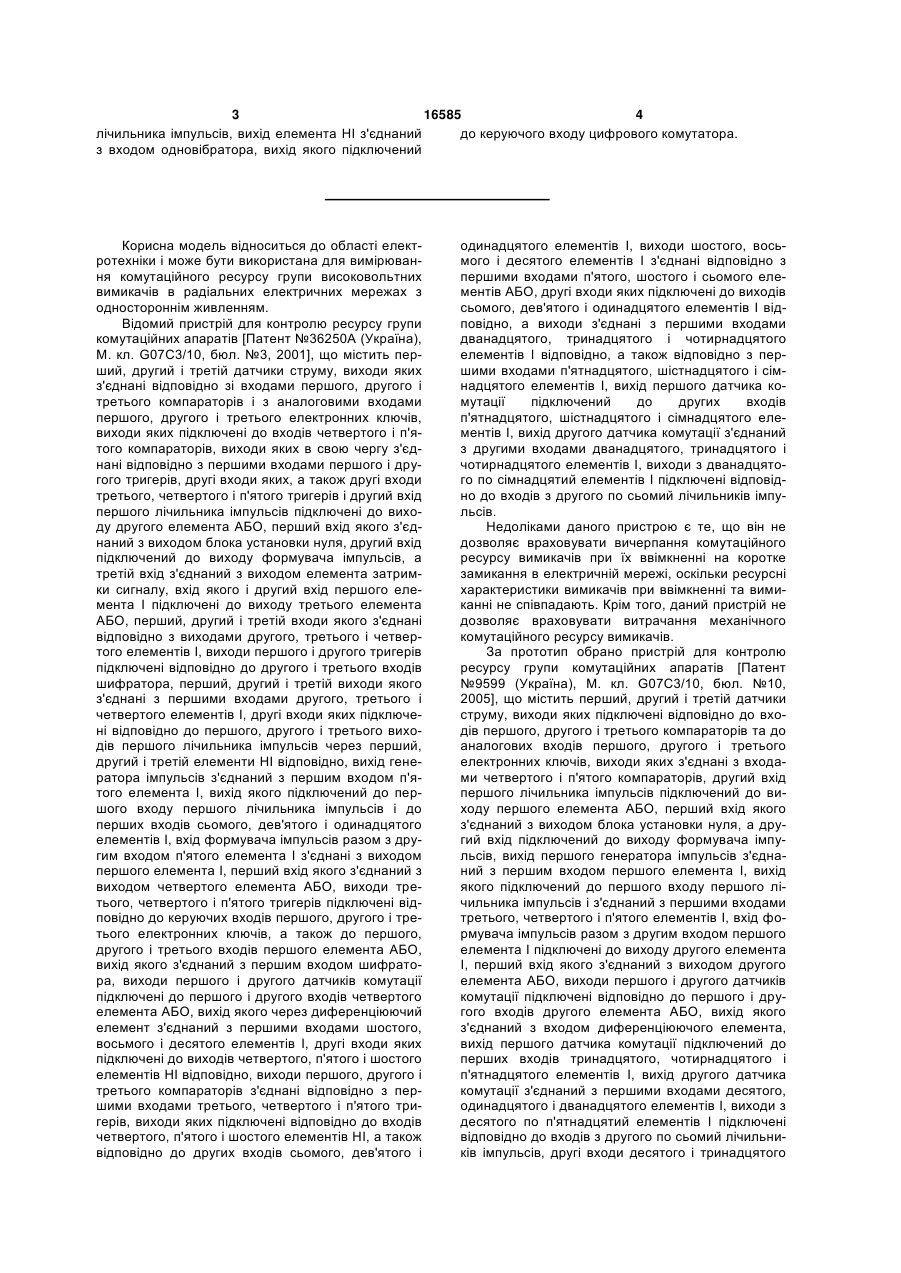

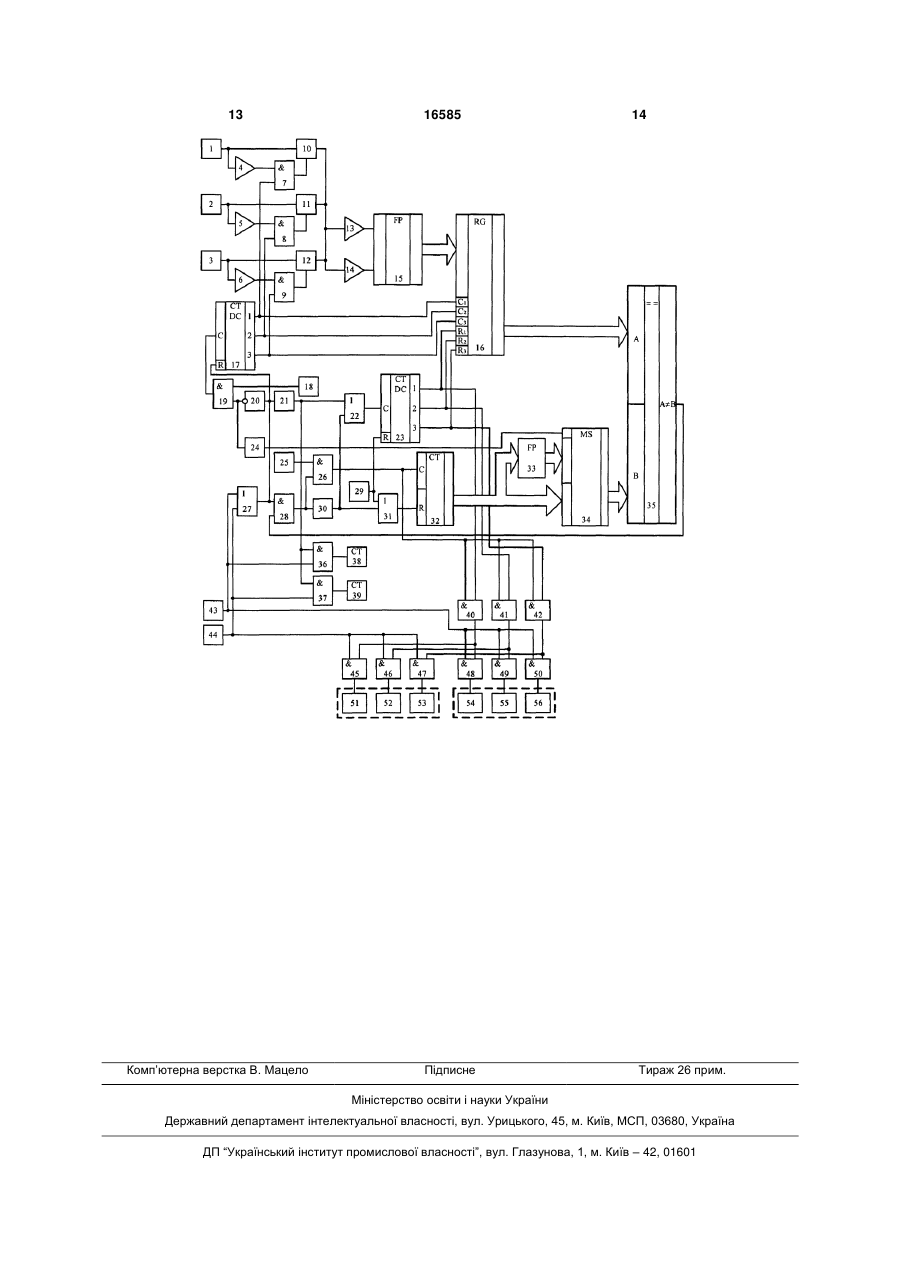

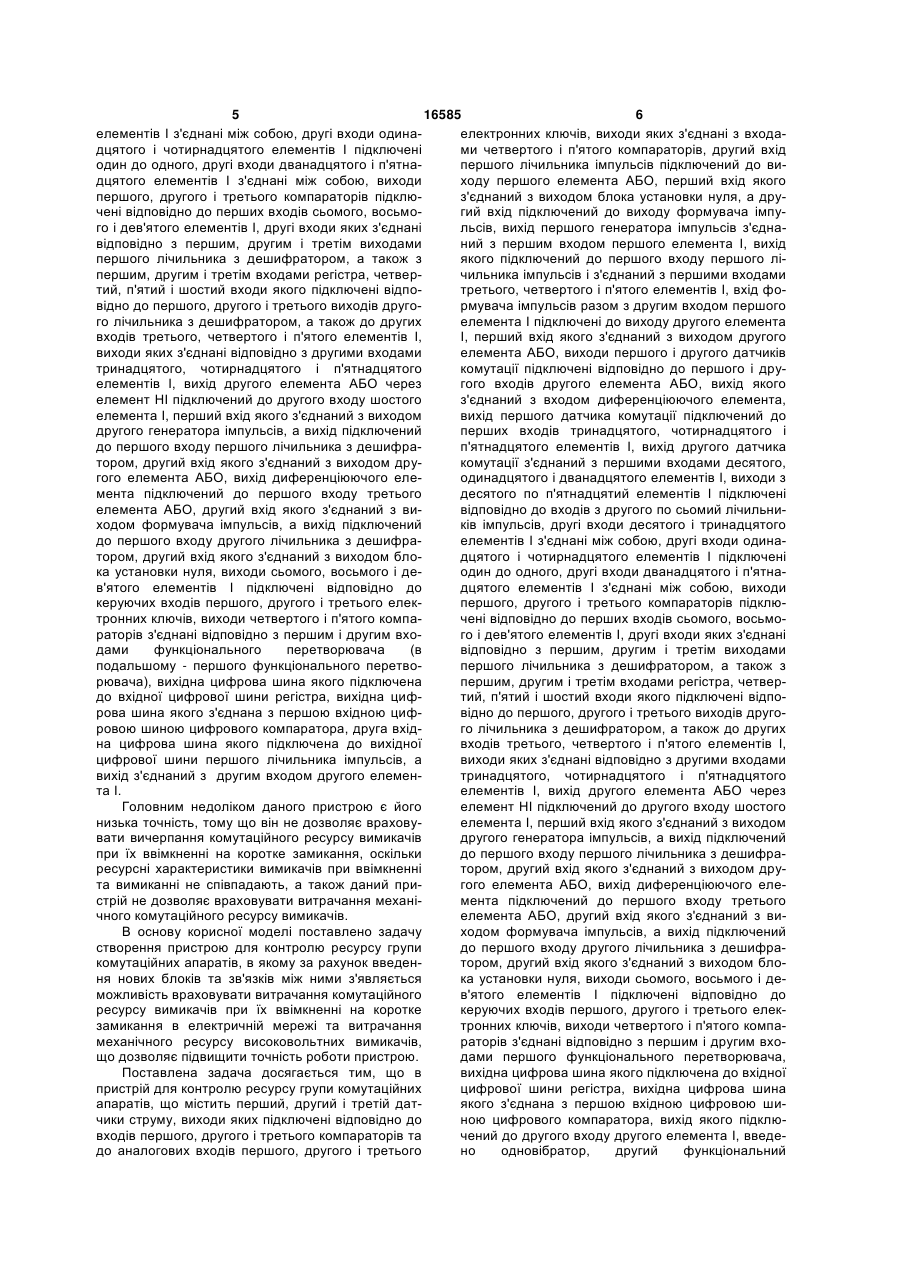

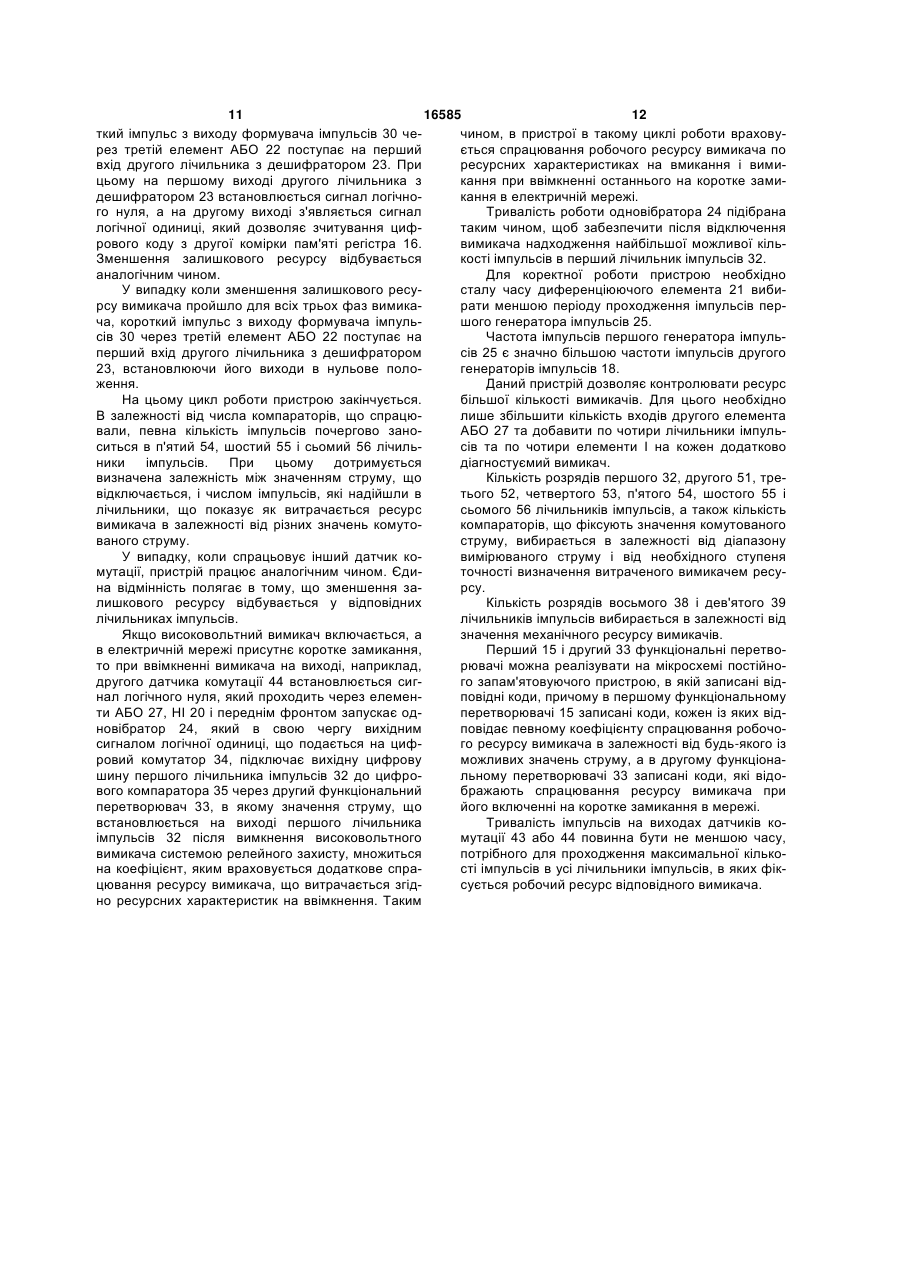

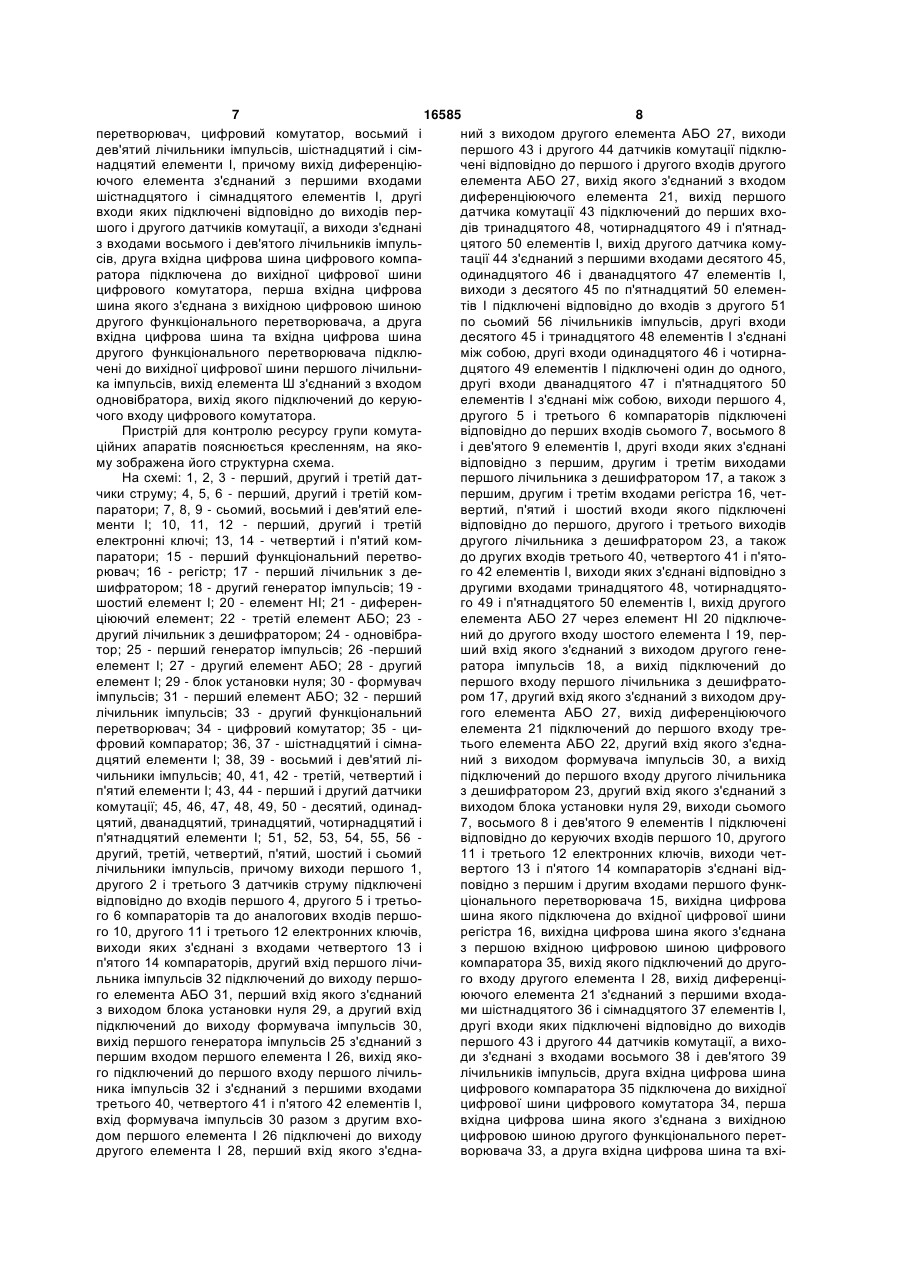

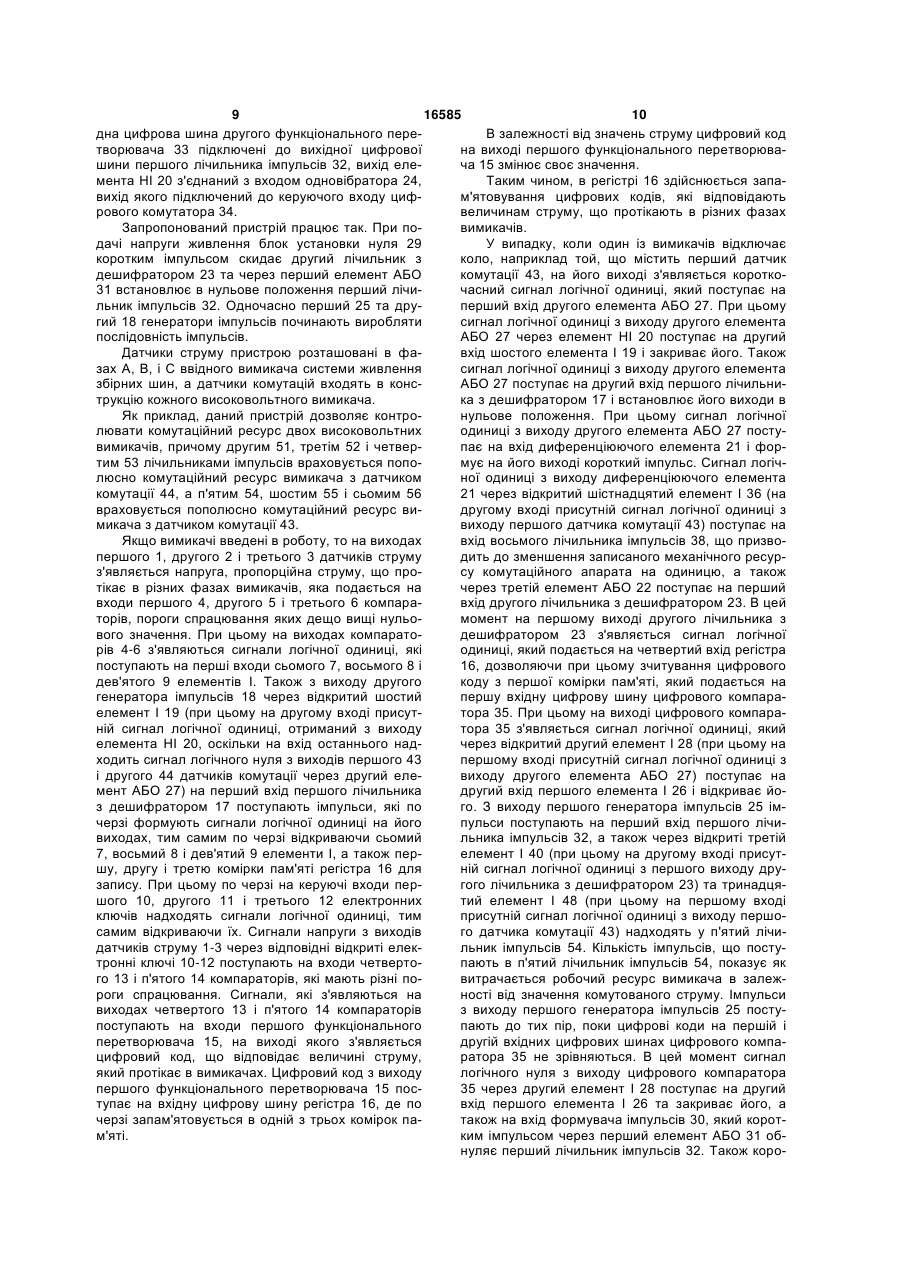

Пристрій для контролю ресурсу групи комутаційних апаратів, що містить перший, другий і третій датчики струму, виходи яких підключені відповідно до входів першого, другого і третього компараторів та до аналогових входів першого, другого і третього електронних ключів, виходи яких з'єднані з входами четвертого і п'ятого компараторів, другий вхід першого лічильника імпульсів підключений до виходу першого елемента АБО, перший вхід якого з'єднаний з виходом блока установки нуля, а другий вхід підключений до виходу формувача імпульсів, вихід першого генератора імпульсів з'єднаний з першим входом першого елемента І, вихід якого підключений до першого входу першого лічильника імпульсів і з'єднаний з першими входами третього, четвертого і п'ятого елементів І, вхід формувача імпульсів разом з другим входом першого елемента І підключені до виходу другого елемента І, перший вхід якого з'єднаний з виходом другого елемента АБО, виходи першого і другого датчиків комутації підключені відповідно до першого і другого входів другого елемента АБО, вихід якого з'єднаний з входом диференціюючого елемента, вихід першого датчика комутації підключений до перших входів тринадцятого, чотирнадцятого і п'ятнадцятого елементів І, вихід другого датчика комутації з'єднаний з першими входами десятого, одинадцятого і дванадцятого елементів І, виходи з десятого по п'ятнадцятий елементів І підключені відповідно до входів з другого по сьомий лічильників імпульсів, другі входи десятого і тринадцятого елементів І з'єднані між собою, другі входи одинадцятого і чотирнадцятого елементів І підключені один до одного, другі входи дванадцятого і п'ятнадцятого елементів І з'єднані між собою, виходи першого, другого і третього компараторів підключені відповідно до перших входів сьомого, восьмого і дев'ятого елементів І, другі входи яких з'єднані відповідно з першим, другим і третім виходами першого лічильника з 2 (19) 1 3 16585 4 лічильника імпульсів, вихід елемента НI з'єднаний до керуючого входу цифрового комутатора. з входом одновібратора, вихід якого підключений Корисна модель відноситься до області електротехніки і може бути використана для вимірювання комутаційного ресурсу групи високовольтних вимикачів в радіальних електричних мережах з одностороннім живленням. Відомий пристрій для контролю ресурсу групи комутаційних апаратів [Патент №36250А (Україна), М. кл. G07С3/10, бюл. №3, 2001], що містить перший, другий і третій датчики струму, виходи яких з'єднані відповідно зі входами першого, другого і третього компараторів і з аналоговими входами першого, другого і третього електронних ключів, виходи яких підключені до входів четвертого і п'ятого компараторів, виходи яких в свою чергу з'єднані відповідно з першими входами першого і другого тригерів, другі входи яких, а також другі входи третього, четвертого і п'ятого тригерів і другий вхід першого лічильника імпульсів підключені до виходу другого елемента АБО, перший вхід якого з'єднаний з виходом блока установки нуля, другий вхід підключений до виходу формувача імпульсів, а третій вхід з'єднаний з виходом елемента затримки сигналу, вхід якого і другий вхід першого елемента І підключені до виходу третього елемента АБО, перший, другий і третій входи якого з'єднані відповідно з виходами другого, третього і четвертого елементів І, виходи першого і другого тригерів підключені відповідно до другого і третього входів шифратора, перший, другий і третій виходи якого з'єднані з першими входами другого, третього і четвертого елементів І, другі входи яких підключені відповідно до першого, другого і третього виходів першого лічильника імпульсів через перший, другий і третій елементи НІ відповідно, вихід генератора імпульсів з'єднаний з першим входом п'ятого елемента І, вихід якого підключений до першого входу першого лічильника імпульсів і до перших входів сьомого, дев'ятого і одинадцятого елементів І, вхід формувача імпульсів разом з другим входом п'ятого елемента І з'єднані з виходом першого елемента І, перший вхід якого з'єднаний з виходом четвертого елемента АБО, виходи третього, четвертого і п'ятого тригерів підключені відповідно до керуючих входів першого, другого і третього електронних ключів, а також до першого, другого і третього входів першого елемента АБО, вихід якого з'єднаний з першим входом шифратора, виходи першого і другого датчиків комутації підключені до першого і другого входів четвертого елемента АБО, вихід якого через диференціюючий елемент з'єднаний з першими входами шостого, восьмого і десятого елементів І, другі входи яких підключені до виходів четвертого, п'ятого і шостого елементів НІ відповідно, виходи першого, другого і третього компараторів з'єднані відповідно з першими входами третього, четвертого і п'ятого тригерів, виходи яких підключені відповідно до входів четвертого, п'ятого і шостого елементів НІ, а також відповідно до других входів сьомого, дев'ятого і одинадцятого елементів І, виходи шостого, восьмого і десятого елементів І з'єднані відповідно з першими входами п'ятого, шостого і сьомого елементів АБО, другі входи яких підключені до виходів сьомого, дев'ятого і одинадцятого елементів І відповідно, а виходи з'єднані з першими входами дванадцятого, тринадцятого і чотирнадцятого елементів І відповідно, а також відповідно з першими входами п'ятнадцятого, шістнадцятого і сімнадцятого елементів І, вихід першого датчика комутації підключений до других входів п'ятнадцятого, шістнадцятого і сімнадцятого елементів І, вихід другого датчика комутації з'єднаний з другими входами дванадцятого, тринадцятого і чотирнадцятого елементів І, виходи з дванадцятого по сімнадцятий елементів І підключені відповідно до входів з другого по сьомий лічильників імпульсів. Недоліками даного пристрою є те, що він не дозволяє враховувати вичерпання комутаційного ресурсу вимикачів при їх ввімкненні на коротке замикання в електричній мережі, оскільки ресурсні характеристики вимикачів при ввімкненні та вимиканні не співпадають. Крім того, даний пристрій не дозволяє враховувати витрачання механічного комутаційного ресурсу вимикачів. За прототип обрано пристрій для контролю ресурсу групи комутаційних апаратів [Патент №9599 (Україна), М. кл. G07С3/10, бюл. №10, 2005], що містить перший, другий і третій датчики струму, виходи яких підключені відповідно до входів першого, другого і третього компараторів та до аналогових входів першого, другого і третього електронних ключів, виходи яких з'єднані з входами четвертого і п'ятого компараторів, другий вхід першого лічильника імпульсів підключений до виходу першого елемента АБО, перший вхід якого з'єднаний з виходом блока установки нуля, а другий вхід підключений до виходу формувача імпульсів, вихід першого генератора імпульсів з'єднаний з першим входом першого елемента І, вихід якого підключений до першого входу першого лічильника імпульсів і з'єднаний з першими входами третього, четвертого і п'ятого елементів І, вхід формувача імпульсів разом з другим входом першого елемента І підключені до виходу другого елемента І, перший вхід якого з'єднаний з виходом другого елемента АБО, виходи першого і другого датчиків комутації підключені відповідно до першого і другого входів другого елемента АБО, вихід якого з'єднаний з входом диференціюючого елемента, вихід першого датчика комутації підключений до перших входів тринадцятого, чотирнадцятого і п'ятнадцятого елементів І, вихід другого датчика комутації з'єднаний з першими входами десятого, одинадцятого і дванадцятого елементів І, виходи з десятого по п'ятнадцятий елементів І підключені відповідно до входів з другого по сьомий лічильників імпульсів, другі входи десятого і тринадцятого 5 16585 6 елементів І з'єднані між собою, другі входи одинаелектронних ключів, виходи яких з'єднані з входадцятого і чотирнадцятого елементів І підключені ми четвертого і п'ятого компараторів, другий вхід один до одного, другі входи дванадцятого і п'ятнапершого лічильника імпульсів підключений до видцятого елементів І з'єднані між собою, виходи ходу першого елемента АБО, перший вхід якого першого, другого і третього компараторів підклюз'єднаний з виходом блока установки нуля, а дручені відповідно до перших входів сьомого, восьмогий вхід підключений до виходу формувача імпуго і дев'ятого елементів І, другі входи яких з'єднані льсів, вихід першого генератора імпульсів з'єднавідповідно з першим, другим і третім виходами ний з першим входом першого елемента І, вихід першого лічильника з дешифратором, а також з якого підключений до першого входу першого ліпершим, другим і третім входами регістра, четверчильника імпульсів і з'єднаний з першими входами тий, п'ятий і шостий входи якого підключені відпотретього, четвертого і п'ятого елементів І, вхід фовідно до першого, другого і третього виходів другормувача імпульсів разом з другим входом першого го лічильника з дешифратором, а також до других елемента І підключені до виходу другого елемента входів третього, четвертого і п'ятого елементів І, І, перший вхід якого з'єднаний з виходом другого виходи яких з'єднані відповідно з другими входами елемента АБО, виходи першого і другого датчиків тринадцятого, чотирнадцятого і п'ятнадцятого комутації підключені відповідно до першого і друелементів І, вихід другого елемента АБО через гого входів другого елемента АБО, вихід якого елемент НІ підключений до другого входу шостого з'єднаний з входом диференціюючого елемента, елемента І, перший вхід якого з'єднаний з виходом вихід першого датчика комутації підключений до другого генератора імпульсів, а вихід підключений перших входів тринадцятого, чотирнадцятого і до першого входу першого лічильника з дешифрап'ятнадцятого елементів І, вихід другого датчика тором, другий вхід якого з'єднаний з виходом друкомутації з'єднаний з першими входами десятого, гого елемента АБО, вихід диференціюючого елеодинадцятого і дванадцятого елементів І, виходи з мента підключений до першого входу третього десятого по п'ятнадцятий елементів І підключені елемента АБО, другий вхід якого з'єднаний з вивідповідно до входів з другого по сьомий лічильниходом формувача імпульсів, а вихід підключений ків імпульсів, другі входи десятого і тринадцятого до першого входу другого лічильника з дешифраелементів І з'єднані між собою, другі входи одинатором, другий вхід якого з'єднаний з виходом блодцятого і чотирнадцятого елементів І підключені ка установки нуля, виходи сьомого, восьмого і деодин до одного, другі входи дванадцятого і п'ятнав'ятого елементів І підключені відповідно до дцятого елементів І з'єднані між собою, виходи керуючих входів першого, другого і третього елекпершого, другого і третього компараторів підклютронних ключів, виходи четвертого і п'ятого компачені відповідно до перших входів сьомого, восьмораторів з'єднані відповідно з першим і другим вхого і дев'ятого елементів І, другі входи яких з'єднані дами функціонального перетворювача (в відповідно з першим, другим і третім виходами подальшому - першого функціонального перетвопершого лічильника з дешифратором, а також з рювача), вихідна цифрова шина якого підключена першим, другим і третім входами регістра, четвердо вхідної цифрової шини регістра, вихідна цифтий, п'ятий і шостий входи якого підключені відпорова шина якого з'єднана з першою вхідною цифвідно до першого, другого і третього виходів другоровою шиною цифрового компаратора, друга вхідго лічильника з дешифратором, а також до других на цифрова шина якого підключена до вихідної входів третього, четвертого і п'ятого елементів І, цифрової шини першого лічильника імпульсів, а виходи яких з'єднані відповідно з другими входами вихід з'єднаний з другим входом другого елементринадцятого, чотирнадцятого і п'ятнадцятого та І. елементів І, вихід другого елемента АБО через Головним недоліком даного пристрою є його елемент НІ підключений до другого входу шостого низька точність, тому що він не дозволяє враховуелемента І, перший вхід якого з'єднаний з виходом вати вичерпання комутаційного ресурсу вимикачів другого генератора імпульсів, а вихід підключений при їх ввімкненні на коротке замикання, оскільки до першого входу першого лічильника з дешифраресурсні характеристики вимикачів при ввімкненні тором, другий вхід якого з'єднаний з виходом друта вимиканні не співпадають, а також даний пригого елемента АБО, вихід диференціюючого елестрій не дозволяє враховувати витрачання механімента підключений до першого входу третього чного комутаційного ресурсу вимикачів. елемента АБО, другий вхід якого з'єднаний з виВ основу корисної моделі поставлено задачу ходом формувача імпульсів, а вихід підключений створення пристрою для контролю ресурсу групи до першого входу другого лічильника з дешифракомутаційних апаратів, в якому за рахунок введентором, другий вхід якого з'єднаний з виходом блоня нових блоків та зв'язків між ними з'являється ка установки нуля, виходи сьомого, восьмого і деможливість враховувати витрачання комутаційного в'ятого елементів І підключені відповідно до ресурсу вимикачів при їх ввімкненні на коротке керуючих входів першого, другого і третього елекзамикання в електричній мережі та витрачання тронних ключів, виходи четвертого і п'ятого компамеханічного ресурсу високовольтних вимикачів, раторів з'єднані відповідно з першим і другим вхощо дозволяє підвищити точність роботи пристрою. дами першого функціонального перетворювача, Поставлена задача досягається тим, що в вихідна цифрова шина якого підключена до вхідної пристрій для контролю ресурсу групи комутаційних цифрової шини регістра, вихідна цифрова шина апаратів, що містить перший, другий і третій датякого з'єднана з першою вхідною цифровою шичики струму, виходи яких підключені відповідно до ною цифрового компаратора, вихід якого підклювходів першого, другого і третього компараторів та чений до другого входу другого елемента І, введедо аналогових входів першого, другого і третього но одновібратор, другий функціональний 7 16585 8 перетворювач, цифровий комутатор, восьмий і ний з виходом другого елемента АБО 27, виходи дев'ятий лічильники імпульсів, шістнадцятий і сімпершого 43 і другого 44 датчиків комутації підклюнадцятий елементи І, причому вихід диференціючені відповідно до першого і другого входів другого ючого елемента з'єднаний з першими входами елемента АБО 27, вихід якого з'єднаний з входом шістнадцятого і сімнадцятого елементів І, другі диференціюючого елемента 21, вихід першого входи яких підключені відповідно до виходів пердатчика комутації 43 підключений до перших вхошого і другого датчиків комутації, а виходи з'єднані дів тринадцятого 48, чотирнадцятого 49 і п'ятнадз входами восьмого і дев'ятого лічильників імпульцятого 50 елементів І, вихід другого датчика комусів, друга вхідна цифрова шина цифрового компатації 44 з'єднаний з першими входами десятого 45, ратора підключена до вихідної цифрової шини одинадцятого 46 і дванадцятого 47 елементів І, цифрового комутатора, перша вхідна цифрова виходи з десятого 45 по п'ятнадцятий 50 елеменшина якого з'єднана з вихідною цифровою шиною тів І підключені відповідно до входів з другого 51 другого функціонального перетворювача, а друга по сьомий 56 лічильників імпульсів, другі входи вхідна цифрова шина та вхідна цифрова шина десятого 45 і тринадцятого 48 елементів І з'єднані другого функціонального перетворювача підклюміж собою, другі входи одинадцятого 46 і чотирначені до вихідної цифрової шини першого лічильнидцятого 49 елементів І підключені один до одного, ка імпульсів, вихід елемента Ш з'єднаний з входом другі входи дванадцятого 47 і п'ятнадцятого 50 одновібратора, вихід якого підключений до керуюелементів І з'єднані між собою, виходи першого 4, чого входу цифрового комутатора. другого 5 і третього 6 компараторів підключені Пристрій для контролю ресурсу групи комутавідповідно до перших входів сьомого 7, восьмого 8 ційних апаратів пояснюється кресленням, на якоі дев'ятого 9 елементів І, другі входи яких з'єднані му зображена його структурна схема. відповідно з першим, другим і третім виходами На схемі: 1, 2, 3 - перший, другий і третій датпершого лічильника з дешифратором 17, а також з чики струму; 4, 5, 6 - перший, другий і третій компершим, другим і третім входами регістра 16, четпаратори; 7, 8, 9 - сьомий, восьмий і дев'ятий елевертий, п'ятий і шостий входи якого підключені менти І; 10, 11, 12 - перший, другий і третій відповідно до першого, другого і третього виходів електронні ключі; 13, 14 - четвертий і п'ятий комдругого лічильника з дешифратором 23, а також паратори; 15 - перший функціональний перетводо других входів третього 40, четвертого 41 і п'яторювач; 16 - регістр; 17 - перший лічильник з дего 42 елементів І, виходи яких з'єднані відповідно з шифратором; 18 - другий генератор імпульсів; 19 другими входами тринадцятого 48, чотирнадцятошостий елемент І; 20 - елемент НІ; 21 - диференго 49 і п'ятнадцятого 50 елементів І, вихід другого ціюючий елемент; 22 - третій елемент АБО; 23 елемента АБО 27 через елемент НІ 20 підключедругий лічильник з дешифратором; 24 - одновібраний до другого входу шостого елемента І 19, пертор; 25 - перший генератор імпульсів; 26 -перший ший вхід якого з'єднаний з виходом другого генеелемент І; 27 - другий елемент АБО; 28 - другий ратора імпульсів 18, а вихід підключений до елемент І; 29 - блок установки нуля; 30 - формувач першого входу першого лічильника з дешифратоімпульсів; 31 - перший елемент АБО; 32 - перший ром 17, другий вхід якого з'єднаний з виходом друлічильник імпульсів; 33 - другий функціональний гого елемента АБО 27, вихід диференціюючого перетворювач; 34 - цифровий комутатор; 35 - циелемента 21 підключений до першого входу трефровий компаратор; 36, 37 - шістнадцятий і сімнатього елемента АБО 22, другий вхід якого з'єднадцятий елементи І; 38, 39 - восьмий і дев'ятий ліний з виходом формувача імпульсів 30, а вихід чильники імпульсів; 40, 41, 42 - третій, четвертий і підключений до першого входу другого лічильника п'ятий елементи І; 43, 44 - перший і другий датчики з дешифратором 23, другий вхід якого з'єднаний з комутації; 45, 46, 47, 48, 49, 50 - десятий, одинадвиходом блока установки нуля 29, виходи сьомого цятий, дванадцятий, тринадцятий, чотирнадцятий і 7, восьмого 8 і дев'ятого 9 елементів І підключені п'ятнадцятий елементи І; 51, 52, 53, 54, 55, 56 відповідно до керуючих входів першого 10, другого другий, третій, четвертий, п'ятий, шостий і сьомий 11 і третього 12 електронних ключів, виходи четлічильники імпульсів, причому виходи першого 1, вертого 13 і п'ятого 14 компараторів з'єднані віддругого 2 і третього З датчиків струму підключені повідно з першим і другим входами першого функвідповідно до входів першого 4, другого 5 і третьоціонального перетворювача 15, вихідна цифрова го 6 компараторів та до аналогових входів першошина якого підключена до вхідної цифрової шини го 10, другого 11 і третього 12 електронних ключів, регістра 16, вихідна цифрова шина якого з'єднана виходи яких з'єднані з входами четвертого 13 і з першою вхідною цифровою шиною цифрового п'ятого 14 компараторів, другий вхід першого лічикомпаратора 35, вихід якого підключений до другольника імпульсів 32 підключений до виходу першого входу другого елемента І 28, вихід диференціго елемента АБО 31, перший вхід якого з'єднаний юючого елемента 21 з'єднаний з першими входаз виходом блока установки нуля 29, а другий вхід ми шістнадцятого 36 і сімнадцятого 37 елементів І, підключений до виходу формувача імпульсів 30, другі входи яких підключені відповідно до виходів вихід першого генератора імпульсів 25 з'єднаний з першого 43 і другого 44 датчиків комутації, а вихопершим входом першого елемента І 26, вихід якоди з'єднані з входами восьмого 38 і дев'ятого 39 го підключений до першого входу першого лічильлічильників імпульсів, друга вхідна цифрова шина ника імпульсів 32 і з'єднаний з першими входами цифрового компаратора 35 підключена до вихідної третього 40, четвертого 41 і п'ятого 42 елементів І, цифрової шини цифрового комутатора 34, перша вхід формувача імпульсів 30 разом з другим вховхідна цифрова шина якого з'єднана з вихідною дом першого елемента І 26 підключені до виходу цифровою шиною другого функціонального перетдругого елемента І 28, перший вхід якого з'єднаворювача 33, а друга вхідна цифрова шина та вхі 9 16585 10 дна цифрова шина другого функціонального переВ залежності від значень струму цифровий код творювача 33 підключені до вихідної цифрової на виході першого функціонального перетворювашини першого лічильника імпульсів 32, вихід елеча 15 змінює своє значення. мента НІ 20 з'єднаний з входом одновібратора 24, Таким чином, в регістрі 16 здійснюється запавихід якого підключений до керуючого входу цифм'ятовування цифрових кодів, які відповідають рового комутатора 34. величинам струму, що протікають в різних фазах Запропонований пристрій працює так. При повимикачів. дачі напруги живлення блок установки нуля 29 У випадку, коли один із вимикачів відключає коротким імпульсом скидає другий лічильник з коло, наприклад той, що містить перший датчик дешифратором 23 та через перший елемент АБО комутації 43, на його виході з'являється коротко31 встановлює в нульове положення перший лічичасний сигнал логічної одиниці, який поступає на льник імпульсів 32. Одночасно перший 25 та друперший вхід другого елемента АБО 27. При цьому гий 18 генератори імпульсів починають виробляти сигнал логічної одиниці з виходу другого елемента послідовність імпульсів. АБО 27 через елемент НІ 20 поступає на другий Датчики струму пристрою розташовані в фавхід шостого елемента І 19 і закриває його. Також зах А, В, і С ввідного вимикача системи живлення сигнал логічної одиниці з виходу другого елемента збірних шин, а датчики комутацій входять в консАБО 27 поступає на другий вхід першого лічильнитрукцію кожного високовольтного вимикача. ка з дешифратором 17 і встановлює його виходи в Як приклад, даний пристрій дозволяє контронульове положення. При цьому сигнал логічної лювати комутаційний ресурс двох високовольтних одиниці з виходу другого елемента АБО 27 постувимикачів, причому другим 51, третім 52 і четверпає на вхід диференціюючого елемента 21 і фортим 53 лічильниками імпульсів враховується попомує на його виході короткий імпульс. Сигнал логічлюсно комутаційний ресурс вимикача з датчиком ної одиниці з виходу диференціюючого елемента комутації 44, а п'ятим 54, шостим 55 і сьомим 56 21 через відкритий шістнадцятий елемент І 36 (на враховується пополюсно комутаційний ресурс видругому вході присутній сигнал логічної одиниці з микача з датчиком комутації 43. виходу першого датчика комутації 43) поступає на Якщо вимикачі введені в роботу, то на виходах вхід восьмого лічильника імпульсів 38, що призвопершого 1, другого 2 і третього 3 датчиків струму дить до зменшення записаного механічного ресурз'являється напруга, пропорційна струму, що просу комутаційного апарата на одиницю, а також тікає в різних фазах вимикачів, яка подається на через третій елемент АБО 22 поступає на перший входи першого 4, другого 5 і третього 6 компаравхід другого лічильника з дешифратором 23. В цей торів, пороги спрацювання яких дещо вищі нульомомент на першому виході другого лічильника з вого значення. При цьому на виходах компаратодешифратором 23 з'являється сигнал логічної рів 4-6 з'являються сигнали логічної одиниці, які одиниці, який подається на четвертий вхід регістра поступають на перші входи сьомого 7, восьмого 8 і 16, дозволяючи при цьому зчитування цифрового дев'ятого 9 елементів І. Також з виходу другого коду з першої комірки пам'яті, який подається на генератора імпульсів 18 через відкритий шостий першу вхідну цифрову шину цифрового компараелемент І 19 (при цьому на другому вході присуттора 35. При цьому на виході цифрового компараній сигнал логічної одиниці, отриманий з виходу тора 35 з'являється сигнал логічної одиниці, який елемента НІ 20, оскільки на вхід останнього надчерез відкритий другий елемент І 28 (при цьому на ходить сигнал логічного нуля з виходів першого 43 першому вході присутній сигнал логічної одиниці з і другого 44 датчиків комутації через другий елевиходу другого елемента АБО 27) поступає на мент АБО 27) на перший вхід першого лічильника другий вхід першого елемента І 26 і відкриває йоз дешифратором 17 поступають імпульси, які по го. З виходу першого генератора імпульсів 25 імчерзі формують сигнали логічної одиниці на його пульси поступають на перший вхід першого лічивиходах, тим самим по черзі відкриваючи сьомий льника імпульсів 32, а також через відкриті третій 7, восьмий 8 і дев'ятий 9 елементи І, а також перелемент І 40 (при цьому на другому вході присутшу, другу і третю комірки пам'яті регістра 16 для ній сигнал логічної одиниці з першого виходу друзапису. При цьому по черзі на керуючі входи пергого лічильника з дешифратором 23) та тринадцяшого 10, другого 11 і третього 12 електронних тий елемент І 48 (при цьому на першому вході ключів надходять сигнали логічної одиниці, тим присутній сигнал логічної одиниці з виходу першосамим відкриваючи їх. Сигнали напруги з виходів го датчика комутації 43) надходять у п'ятий лічидатчиків струму 1-3 через відповідні відкриті елекльник імпульсів 54. Кількість імпульсів, що постутронні ключі 10-12 поступають на входи четвертопають в п'ятий лічильник імпульсів 54, показує як го 13 і п'ятого 14 компараторів, які мають різні повитрачається робочий ресурс вимикача в залежроги спрацювання. Сигнали, які з'являються на ності від значення комутованого струму. Імпульси виходах четвертого 13 і п'ятого 14 компараторів з виходу першого генератора імпульсів 25 поступоступають на входи першого функціонального пають до тих пір, поки цифрові коди на першій і перетворювача 15, на виході якого з'являється другій вхідних цифрових шинах цифрового компацифровий код, що відповідає величині струму, ратора 35 не зрівняються. В цей момент сигнал який протікає в вимикачах. Цифровий код з виходу логічного нуля з виходу цифрового компаратора першого функціонального перетворювача 15 пос35 через другий елемент І 28 поступає на другий тупає на вхідну цифрову шину регістра 16, де по вхід першого елемента І 26 та закриває його, а черзі запам'ятовується в одній з трьох комірок патакож на вхід формувача імпульсів 30, який коротм'яті. ким імпульсом через перший елемент АБО 31 обнуляє перший лічильник імпульсів 32. Також коро 11 16585 12 ткий імпульс з виходу формувача імпульсів 30 чечином, в пристрої в такому циклі роботи враховурез третій елемент АБО 22 поступає на перший ється спрацювання робочого ресурсу вимикача по вхід другого лічильника з дешифратором 23. При ресурсних характеристиках на вмикання і вимицьому на першому виході другого лічильника з кання при ввімкненні останнього на коротке замидешифратором 23 встановлюється сигнал логічнокання в електричній мережі. го нуля, а на другому виході з'являється сигнал Тривалість роботи одновібратора 24 підібрана логічної одиниці, який дозволяє зчитування цифтаким чином, щоб забезпечити після відключення рового коду з другої комірки пам'яті регістра 16. вимикача надходження найбільшої можливої кільЗменшення залишкового ресурсу відбувається кості імпульсів в перший лічильник імпульсів 32. аналогічним чином. Для коректної роботи пристрою необхідно У випадку коли зменшення залишкового ресусталу часу диференціюючого елемента 21 вибирсу вимикача пройшлодля всіх трьох фаз вимикарати меншою періоду проходження імпульсів перча, короткий імпульс з виходу формувача імпульшого генератора імпульсів 25. сів 30 через третій елемент АБО 22 поступає на Частота імпульсів першого генератора імпульперший вхід другого лічильника з дешифратором сів 25 є значно більшою частоти імпульсів другого 23, встановлюючи його виходи в нульове пологенераторів імпульсів 18. ження. Даний пристрій дозволяє контролювати ресурс На цьому цикл роботи пристрою закінчується. більшої кількості вимикачів. Для цього необхідно В залежності від числа компараторів, що спрацюлише збільшити кількість входів другого елемента вали, певна кількість імпульсів почергово заноАБО 27 та добавити по чотири лічильники імпульситься в п'ятий 54, шостий 55 і сьомий 56 лічильсів та по чотири елементи І на кожен додатково ники імпульсів. При цьому дотримується діагностуємий вимикач. визначена залежність між значенням струму, що Кількість розрядів першого 32, другого 51, тревідключається, і числом імпульсів, які надійшли в тього 52, четвертого 53, п'ятого 54, шостого 55 і лічильники, що показує як витрачається ресурс сьомого 56 лічильників імпульсів, а також кількість вимикача в залежності від різних значень комутокомпараторів, що фіксують значення комутованого ваного струму. струму, вибирається в залежності від діапазону У випадку, коли спрацьовує інший датчик ковимірюваного струму і від необхідного ступеня мутації, пристрій працює аналогічним чином. Єдиточності визначення витраченого вимикачем ресуна відмінність полягає в тому, що зменшення зарсу. лишкового ресурсу відбувається у відповідних Кількість розрядів восьмого 38 і дев'ятого 39 лічильниках імпульсів. лічильників імпульсів вибирається в залежності від Якщо високовольтний вимикач включається, а значення механічного ресурсу вимикачів. в електричній мережі присутнє коротке замикання, Перший 15 і другий 33 функціональні перетвото при ввімкненні вимикача на виході, наприклад, рювачі можна реалізувати на мікросхемі постійнодругого датчика комутації 44 встановлюється сигго запам'ятовуючого пристрою, в якій записані віднал логічного нуля, який проходить через елеменповідні коди, причому в першому функціональному ти АБО 27, НІ 20 і переднім фронтом запускає одперетворювачі 15 записані коди, кожен із яких відновібратор 24, який в свою чергу вихідним повідає певному коефіцієнту спрацювання робочосигналом логічної одиниці, що подається на цифго ресурсу вимикача в залежності від будь-якого із ровий комутатор 34, підключає вихідну цифрову можливих значень струму, а в другому функціонашину першого лічильника імпульсів 32 до цифрольному перетворювачі 33 записані коди, які відового компаратора 35 через другий функціональний бражають спрацювання ресурсу вимикача при перетворювач 33, в якому значення струму, що його включенні на коротке замикання в мережі. встановлюється на виході першого лічильника Тривалість імпульсів на виходах датчиків коімпульсів 32 після вимкнення високовольтного мутації 43 або 44 повинна бути не меншою часу, вимикача системою релейного захисту, множиться потрібного для проходження максимальної кількона коефіцієнт, яким враховується додаткове спрасті імпульсів в усі лічильники імпульсів, в яких фікцювання ресурсу вимикача, що витрачається згідсується робочий ресурс відповідного вимикача. но ресурсних характеристик на ввімкнення. Таким 13 Комп’ютерна верстка В. Мацело 16585 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
