Пристрій для контролю ресурсу повітряних високовольтних вимикачів

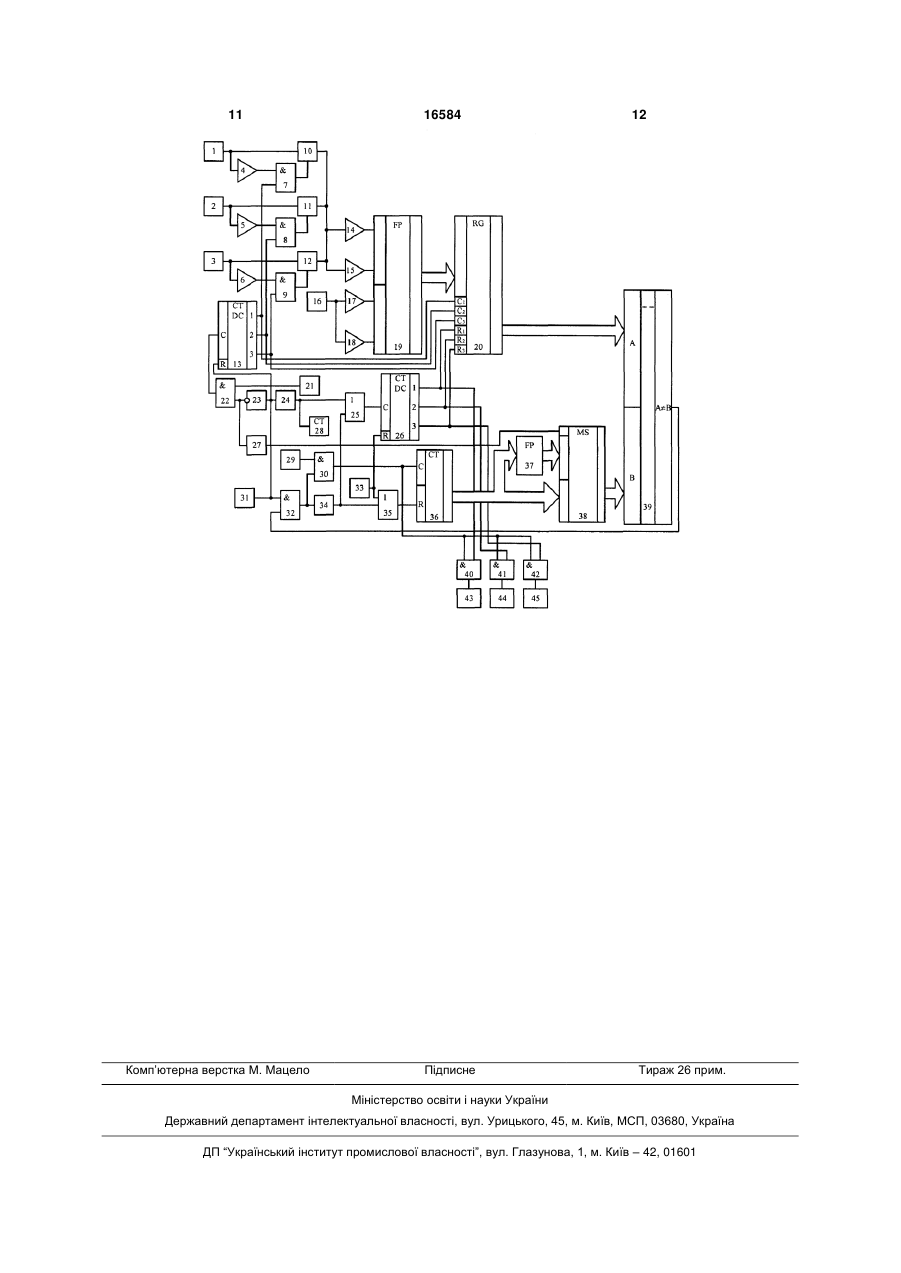

Пристрій для контролю ресурсу повітряних високовольтних вимикачів, що містить перший, другий і третій датчики струму, виходи яких підключені відповідно до входів першого, другого і третього компараторів, а також до аналогових входів першого, другого і третього електронних ключів, виходи яких з'єднані між собою, а також зі входами четвертого і п'ятого компараторів, другий вхід першого лічильника імпульсів підключений до виходу першого елемента АБО, перший вхід якого з'єднаний з виходом блока установлення нуля, а другий вхід підключений до виходу формувача імпульсів, вихід датчика комутації з'єднаний зі входом диференціюючого елемента та з першим входом другого елемента І, вихід якого підключений до входу формувача імпульсів та до другого входу першого елемента І, перший вхід якого з'єднаний з виходом першого генератора імпульсів, а вихід підключений до першого входу першого лічильника імпульсів та до перших входів третього, четвертого і п'ятого елементів І, вихід датчика тиску з'єднаний зі входами шостого і сьомого компараторів, другий вхід другого елемента І підключений до виходу цифрового компаратора, виходи першого, другого і третього компараторів з'єднані відповідно з першими входами шостого, сьомого і восьмого елементів І, другі входи яких підключені відповідно до першого, другого і третього виходів першого лічильника з дешифратором, а також з'єднані з першим, другим і третім входами регістра, четвертий, п'ятий і шостий входи якого підключені відповідно до першого, другого і третього виходів другого лічильника з дешифратором, а також U 2 (19) 1 3 16584 4 Відомий пристрій для контролю ресурсу повітресурсу вимикача при ввімкненні його на коротке ряних високовольтних вимикачів [Патент №55864А замикання в електричній мережі, оскільки ресурсні (Україна), М. кл. G07С3/10, бюл. №4, 2003], що характеристики вимикача при ввімкненні та вимимістить перший, другий і третій датчики струму, канні не співпадають. Крім того, даний пристрій не виходи яких з'єднані відповідно через перший, дозволяє враховувати витрачання механічного другий і третій компаратори з першими входами комутаційного ресурсу вимикача. першого, другого і третього тригерів, виходи яких За прототип обрано пристрій для контролю підключені відповідно до першого, другого і трересурсу повітряних високовольтних вимикачів [Патього входів другого елемента АБО, а також відпотент №9600 (Україна), М. кл. G07С3/10, бюл. №10, відно до керуючих входів першого, другого і тре2005], що містить перший, другий і третій датчики тього електронних ключів, виходи яких з'єднані між струму, виходи яких підключені відповідно до вхособою, а також із входами четвертого і п'ятого дів першого, другого і третього компараторів, а компараторів, а аналогові входи підключені відпотакож до аналогових входів першого, другого і відно до виходів першого, другого і третього даттретього електронних ключів, виходи яких з'єднані чиків струму, шифратор, перший вхід якого з'єднаміж собою, а також зі входами четвертого і п'ятого ний з виходом другого елемента АБО, а другий і компараторів, другий вхід першого лічильника імтретій входи підключені відповідно до виходів четпульсів підключений до виходу першого елемента вертого і п'ятого тригерів, перші входи яких з'єднаАБО, перший вхід якого з'єднаний з виходом блока ні відповідно з виходами четвертого і п'ятого комустановки нуля, а другий вхід підключений до випараторів, а другі входи разом з другими входами ходу формувача імпульсів, вихід датчика комутації першого, другого і третього тригерів і першого ліз'єднаний зі входом диференціюючого елемента чильника імпульсів підключені до виходу першого та з першим входом другого елемента І, вихід якоелемента АБО, перший вхід якого з'єднаний з виго підключений до входу формувача імпульсів та ходом блока установки нуля, другий вхід підклюдо другого входу першого елемента І, перший вхід чений до виходу формувача імпульсів, а третій якого з'єднаний з виходом першого генератора вхід з'єднаний з виходом елемента затримки сигімпульсів, а вихід підключений до першого входу налу, датчик комутації, вихід якого підключений до першого лічильника імпульсів та до перших входів входу диференціюючого елемента та першого третього, четвертого і п'ятого елементів І, вихід входу другого елемента І, вихід якого з'єднаний зі датчика тиску з'єднаний зі входами шостого і сьовходом формувача імпульсів і з другим входом мого компараторів, другий вхід другого елемента І першого елемента І, до першого входу якого підкпідключений до виходу цифрового компаратора, лючений вихід генератора імпульсів, а вихід з'єддруга вхідна цифрова шина якого з'єднана з вихіднаний з першим входом першого лічильника імпуною цифровою шиною першого лічильника імпульсів і з першими входами четвертого, шостого і льсів, виходи першого, другого і третього компаравосьмого елементів І, вихід диференціюючого торів підключені відповідно до перших входів елемента підключений до перших входів третього, шостого, сьомого і восьмого елементів І, другі вхоп'ятого і сьомого елементів І, другі входи яких ди яких з'єднані відповідно з першим, другим і трез'єднані з виходами відповідно першого, другого і тім виходами першого лічильника з дешифратотретього елементів НІ, входи яких в свою чергу ром, а також з першим, другим і третім входами підключені відповідно до виходів першого, другого регістра, четвертий, п'ятий і шостий входи якого і третього тригерів, виходи третього, п'ятого і сьопідключені відповідно до першого, другого і тремого елементів І з'єднані відповідно з першими тього виходів другого лічильника з дешифратором, входами третього, четвертого і п'ятого елементів а також до других входів третього, четвертого і АБО, другі входи яких підключені відповідно до п'ятого елементів І, виходи яких з'єднані відповідвиходів четвертого, шостого і восьмого елементів но зі входами другого, третього і четвертого лічиІ, а виходи з'єднані відповідно зі входами другого, льників імпульсів, вихід датчика комутації через третього і четвертого лічильників імпульсів, другі елемент НІ підключений до другого входу дев'ятовходи четвертого, шостого і восьмого елементів І го елемента І, перший вхід якого з'єднаний з вихопідключені відповідно до виходів першого, другого дом другого генератора імпульсів, а вихід підклюі третього тригерів, вихід датчика тиску з'єднаний чений до першого входу першого лічильника з зі входами шостого і сьомого компараторів, виходи дешифратором, другий вхід якого з'єднаний з вияких підключені до перших входів шостого і сьомоходом датчика комутації, вихід диференціюючого го тригерів, другі входи яких з'єднані з виходом елемента підключений до першого входу другого першого елемента АБО, а виходи підключені до елемента АБО, другий вхід якого з'єднаний з вичетвертого і п'ятого входів функціонального переходом формувача імпульсів, а вихід підключений творювача, перший, другий і третій входи якого до першого входу другого лічильника з дешифраз'єднані відповідно з першим, другим і третім витором, другий вхід якого з'єднаний з виходом блоходами шифратора, вхід елемента затримки сигка установки нуля, виходи шостого, сьомого і вонала та другий вхід другого елемента І підключені сьмого елементів І підключені відповідно до до виходу цифрового компаратора, перша вхідна керуючих входів першого, другого і третього елекцифрова шина якого з'єднана з вихідною цифротронних ключів, виходи четвертого, п'ятого, шостовою шиною функціонального перетворювача, а го і сьомого компараторів з'єднані відповідно з друга - підключена до вихідної цифрової шини першим, другим, третім і четвертим входами фунпершого лічильника імпульсів. кціонального перетворювача (в подальшому Недоліками даного пристрою є те, що він не першого функціонального перетворювача), вихіддозволяє враховувати вичерпання комутаційного на цифрова шина якого підключена до вхідної ци 5 16584 6 фрової шини регістра, вихідна цифрова шина якоякого з'єднаний з виходом формувача імпульсів, а го з'єднана з першою вхідною цифровою шиною вихід підключений до першого входу другого лічицифрового компаратора. льника з дешифратором, другий вхід якого з'єднаГоловним недоліком даного пристрою є його ний з виходом блока установки нуля, виходи шоснизька точність, тому що він не дозволяє враховутого, сьомого і восьмого елементів І підключені вати вичерпання комутаційного ресурсу вимикача відповідно до керуючих входів першого, другого і при ввімкненні його на коротке замикання, оскільки третього електронних ключів, виходи четвертого, ресурсні характеристики вимикача при ввімкненні п'ятого, шостого і сьомого компараторів з'єднані та вимиканні не співпадають, а також даний привідповідно з першим, другим, третім і четвертим стрій не дозволяє враховувати витрачання механівходами першого функціонального перетворювачного комутаційного ресурсу вимикача. ча, вихідна цифрова шина якого підключена до В основу корисної моделі поставлено задачу вхідної цифрової шини регістра, вихідна цифрова створення пристрою для контролю ресурсу повітшина якого з'єднана з першою вхідною цифровою ряних високовольтних вимикачів, в якому за рахушиною цифрового компаратора, введено одновібнок введення нових блоків та зв'язків між ними ратор, другий функціональний перетворювач, циз'являється можливість враховувати витрачання фровий комутатор, п'ятий лічильник імпульсів, комутаційного ресурсу вимикача при ввімкненні причому друга вхідна цифрова шина цифрового його на коротке замикання в електричній мережі та компаратора підключена до вихідної цифрової витрачання механічного ресурсу високовольтного шини цифрового комутатора, перша вхідна цифвимикача, що дозволяє підвищити точність роботи рова шина якого з'єднана з вихідною цифровою пристрою. шиною другого функціонального перетворювача, а Поставлена задача досягається тим, що в друга вхідна цифрова шина та вхідна цифрова пристрій для контролю ресурсу повітряних високошина другого функціонального перетворювача вольтних вимикачів, що містить перший, другий і підключені до вихідної цифрової шини першого третій датчики струму, виходи яких підключені відлічильника імпульсів, вихід диференціюючого повідно до входів першого, другого і третього комелемента з'єднаний зі входом п'ятого лічильника параторів, а також до аналогових входів першого, імпульсів, вихід елемента НІ підключений до входу другого і третього електронних ключів, виходи яких одновібратора, вихід якого з'єднаний з керуючим з'єднані між собою, а також зі входами четвертого і входом цифрового комутатора. п'ятого компараторів, другий вхід першого лічильПристрій для контролю ресурсу повітряних виника імпульсів підключений до виходу першого соковольтних вимикачів пояснюється кресленням, елемента АБО, перший вхід якого з'єднаний з вина якому зображена його структурна схема. ходом блока установки нуля, а другий вхід підклюНа схемі: 1, 2, 3 - перший, другий і третій датчений до виходу формувача імпульсів, вихід датчики струму; 4, 5, 6 - перший, другий і третій комчика комутації з'єднаний зі входом паратори; 7, 8, 9 - шостий, сьомий і восьмий еледиференціюючого елемента та з першим входом менти І; 10, 11, 12 - перший, другий і третій другого елемента І, вихід якого підключений до електронні ключі; 13 - перший лічильник з дешифвходу формувача імпульсів та до другого входу ратором; 14, 15 - четвертий і п'ятий компаратори; першого елемента І, перший вхід якого з'єднаний з 16 - датчик тиску; 17, 18 - шостий і сьомий компавиходом першого генератора імпульсів, а вихід ратори; 19 - перший функціональний перетворюпідключений до першого входу першого лічильнивач; 20 - регістр; 21 - другий генератор імпульсів; ка імпульсів та до перших входів третього, четвер22 - дев'ятий елемент І; 23 - елемент НІ; 24 - дитого і п'ятого елементів І, вихід датчика тиску з'єдференціюючий елемент; 25 - другий елемент АБО; наний зі входами шостого і сьомого компараторів, 26 - другий лічильник з дешифратором; 27 - однодругий вхід другого елемента І підключений до вібратор; 28 - п'ятий лічильник імпульсів; 29 - первиходу цифрового компаратора, виходи першого, ший генератор імпульсів; 30 - перший елемент І; другого і третього компараторів з'єднані відповідно 31 - датчик комутації; 32 - другий елемент І; 33 з першими входами шостого, сьомого і восьмого блок установки нуля; 34 - формувач імпульсів; 35 елементів І, другі входи яких підключені відповідно перший елемент АБО; 36 - перший лічильник імдо першого, другого і третього виходів першого пульсів; 37 - другий функціональний перетворюлічильника з дешифратором, а також з'єднані з вач; 38 - цифровий комутатор; 39 - цифровий компершим, другим і третім входами регістра, четверпаратор; 40, 41, 42 - третій, четвертий і п'ятий тий, п'ятий і шостий входи якого підключені відпоелементи І; 43, 44, 45 - другий, третій і четвертий відно до першого, другого і третього виходів друголічильники імпульсів, причому виходи першого 1, го лічильника з дешифратором, а також до других другого 2 і третього 3 датчиків струму підключені входів третього, четвертого і п'ятого елементів І, відповідно до входів першого 4, другого 5 і третьовиходи яких з'єднані відповідно зі входами другого, го 6 компараторів, а також до аналогових входів третього і четвертого лічильників імпульсів, вихід першого 10, другого 11 і третього 12 електронних датчика комутації через елемент НІ підключений ключів, виходи яких з'єднані між собою, а також зі до другого входу дев'ятого елемента І, перший входами четвертого 14 і п'ятого 15 компараторів, вхід якого з'єднаний з виходом другого генератора другий вхід першого лічильника імпульсів 36 підкімпульсів, а вихід підключений до першого входу лючений до виходу першого елемента АБО 35, першого лічильника з дешифратором, другий вхід перший вхід якого з'єднаний з виходом блока якого з'єднаний з виходом датчика комутації, вихід установки нуля 33, а другий вхід підключений до диференціюючого елемента підключений до первиходу формувача імпульсів 34, вихід датчика шого входу другого елемента АБО, другий вхід комутації 31 з'єднаний зі входом диференціюючого 7 16584 8 елемента 24 та з першим входом другого елеменльник імпульсів 36. Одночасно перший 29 та друта І 32, вихід якого підключений до входу формугий 21 генератори імпульсів починають виробляти вача імпульсів 34 та до другого входу першого послідовність імпульсів. елемента 130, перший вхід якого з'єднаний з виЯкщо вимикач введений в роботу, то на вихоходом першого генератора імпульсів 29, а вихід дах першого 1, другого 2 і третього 3 датчиків підключений до першого входу першого лічильниструму з'являється напруга, пропорційна струму, ка імпульсів 36 та до перших входів третього 40, що протікає в різних фазах вимикача, яка подаєтьчетвертого 41 і п'ятого 42 елементів І, вихід датчися на входи першого 4, другого 5 і третього 6 комка тиску 16 з'єднаний зі входами шостого 17 і сьопараторів, пороги спрацювання яких дещо вищі мого 18 компараторів, другий вхід другого елеменнульового значення. При цьому на виходах компата І 32 підключений до виходу цифрового раторів 4-6 з'являються сигнали логічної одиниці, компаратора 39, виходи першого 4, другого 5 і які поступають на перші входи шостого 7, сьомого третього 6 компараторів з'єднані відповідно з пер8 і восьмого 9 елементів І. Також з виходу другого шими входами шостого 7, сьомого 8 і восьмого 9 генератора імпульсів 21 через відкритий дев'ятий елементів І, другі входи яких підключені відповідно елемент І 22 (при цьому на другому вході присутдо першого, другого і третього виходів першого ній сигнал логічної одиниці, отриманий з виходу лічильника з дешифратором 13, а також з'єднані з елемента Ы 23, оскільки на вхід останнього надпершим, другим і третім входами регістра 20, четходить сигнал логічного нуля з виходу датчика вертий, п'ятий і шостий входи якого підключені комутації 31) на перший вхід першого лічильника з відповідно до першого, другого і третього виходів дешифратором 13 поступають імпульси, які по другого лічильника з дешифратором 26, а також черзі формують сигнали логічної одиниці на його до других входів третього 40, четвертого 41 і п'ятовиходах, тим самим по черзі відкриваючи шостий го 42 елементів І, виходи яких з'єднані відповідно 7, сьомий 8 і восьмий 9 елементи І, а також першу, зі входами другого 43, третього 44 і четвертого 45 другу і третю комірки пам'яті регістра 20 для запилічильників імпульсів, вихід датчика комутації 31 су. При цьому по черзі на керуючі входи першого через елемент НІ 23 підключений до другого входу 10, другого 11 і третього 12 електронних ключів дев'ятого елемента І 22, перший вхід якого з'єднанадходять сигнали логічної одиниці, тим самим ний з виходом другого генератора імпульсів 21, а відкриваючи їх. Сигнали напруги з виходів датчиків вихід підключений до першого входу першого ліструму 1-3 через відповідні відкриті електронні чильника з дешифратором 13, другий вхід якого ключі 10-12 поступають на входи четвертого 14 і з'єднаний з виходом датчика комутації 31, вихід п'ятого 15 компараторів, які мають різні пороги диференціюючого елемента 24 підключений до спрацювання. Одночасно на виході датчика тиску першого входу другого елемента АБО 25, другий 16 з'являється сигнал, пропорційний тиску стисневхід якого з'єднаний з виходом формувача імпульного повітря, що подається на входи шостого 17 і сів 34, а вихід підключений до першого входу друсьомого 18 компараторів. Сигнали, які з'являються гого лічильника з дешифратором 26, другий вхід на виходах четвертого 14, п'ятого 15, шостого 17 і якого з'єднаний з виходом блока установки нуля сьомого 18 компараторів поступають на входи 33, виходи шостого 7, сьомого 8 і восьмого 9 елепершого функціонального перетворювача 19, на ментів І підключені відповідно до керуючих входів виході якого з'являється цифровий код, що відпопершого 10, другого 11 і третього 12 електронних відає величині струму, який протікає в вимикачі ключів, виходи четвертого 14, п'ятого 15, шостого при відповідному значенні тиску стисненого повіт17 і сьомого 18 компараторів з'єднані відповідно з ря. Цифровий код з виходу першого функціональпершим, другим, третім і четвертим входами перного перетворювача 19 поступає на вхідну цифрошого функціонального перетворювача 19, вихідна ву шину регістра 20, де по черзі запам'ятовується цифрова шина якого підключена до вхідної цифв одній з трьох комірок пам'яті. рової шини регістра 20, вихідна цифрова шина В залежності від значень струму та тиску стисякого з'єднана з першою вхідною цифровою шиненого повітря цифровий код на виході першого ною цифрового компаратора 39, друга вхідна цифункціонального перетворювача 19 змінює своє фрова шина якого підключена до вихідної цифрозначення. вої шини цифрового комутатора 38, перша вхідна Таким чином, в регістрі 20 здійснюється запацифрова шина якого з'єднана з вихідною цифром'ятовування цифрових кодів, які відповідають вою шиною другого функціонального перетворювеличинам струму, що протікають в різних фазах вача 37, а друга вхідна цифрова шина та вхідна вимикача при відповідних значеннях тиску стиснецифрова шина другого функціонального перетвоного повітря. рювача 37 підключені до вихідної цифрової шини У випадку, коли вимикач відключає коло, в першого лічильника імпульсів 36, вихід диференякому він знаходиться, на виході датчика комутації ціюючого елемента 24 з'єднаний зі входом п'ятого 31 з'являється сигнал логічної одиниці, який через лічильника імпульсів 28, вихід елемента НІ 23 піделемент Ш 23 поступає на другий вхід дев'ятого ключений до входу одновібратора 27, вихід якого елемента І 22 і закриває його. Також сигнал логічз'єднаний з керуючим входом цифрового комутаної одиниці з виходу датчика комутації 31 поступає тора 38. на другий вхід першого лічильника з дешифратоЗапропонований пристрій працює так. При пором 13 і встановлює його виходи в нульове полодачі напруги живлення блок установки нуля 33 ження. При цьому сигнал логічної одиниці з виходу коротким імпульсом скидає другий лічильник з датчика комутації 31 поступає на вхід диференцідешифратором 26 та через перший елемент АБО юючого елемента 24 і формує на його виході коро35 встановлює в нульове положення перший лічиткий імпульс. Сигнал логічної одиниці з виходу 9 16584 10 диференціюючого елемента 24 поступає на вхід відключається, і числом імпульсів, які надійшли в п'ятого лічильника імпульсів 28, що призводить до лічильники, що показує як витрачається ресурс зменшення записаного механічного ресурсу комувимикача в залежності від різних значень комутотаційного апарата на одиницю, а також через друваного струму при відповідному значенні тиску гий елемент АБО 25 поступає на перший вхід друстисненого повітря. гого лічильника з дешифратором 26. В цей момент Якщо високовольтний вимикач включається, а на першому виході другого лічильника з дешифрав електричній мережі присутнє коротке замикання, тором 26 з'являється сигнал логічної одиниці, який то при ввімкненні вимикача на виході датчика коподається на четвертий вхід регістра 20, дозволямутації 31 встановлюється сигнал логічного нуля, ючи при цьому зчитування цифрового коду з перякий проходить через елемент НІ 23 і переднім шої комірки пам'яті, який подається на першу вхідфронтом запускає одновібратор 27, який в свою ну цифрову шину цифрового компаратора 39. При чергу вихідним сигналом логічної одиниці, що поцьому на виході цифрового компаратора 39 з'явдається на цифровий комутатор 38, підключає ляється сигнал логічної одиниці, який через відквихідну цифрову шину першого лічильника імпульритий другий елемент І 32 (при цьому на першому сів 36 до цифрового компаратора 39 через другий вході присутній сигнал логічної одиниці з виходу функціональний перетворювач 37, в якому знадатчика комутації 31) поступає на другий вхід чення струму, що встановлюється на виході перпершого елемента І 30 і відкриває його. З виходу шого лічильника імпульсів 36 після вимкнення випершого генератора імпульсів 29 імпульси постусоковольтного вимикача системою релейного пають на перший вхід першого лічильника імпульзахисту, множиться на коефіцієнт, яким враховусів 36, а також через відкритий третій елемент І 40 ється додаткове спрацювання ресурсу вимикача, (при цьому на другому вході присутній сигнал логіщо витрачається згідно ресурсних характеристик чної одиниці з першого виходу другого лічильника на ввімкнення. Таким чином, в пристрої в такому з дешифратором 26) надходять у другий лічильник циклі роботи враховується спрацювання робочого імпульсів 43. Кількість імпульсів, що поступають в ресурсу вимикача по ресурсних характеристиках другий лічильник імпульсів 43, показує як витрачана вмикання і вимикання при ввімкненні останньоється робочий ресурс вимикача в залежності від го на коротке замикання в електричній мережі. значення комутованого струму при відповідному Тривалість роботи одновібратора 27 підібрана значенні тиску стисненого повітря. Імпульси з витаким чином, щоб забезпечити після відключення ходу першого генератора імпульсів 29 поступають вимикача надходження найбільшої можливої кільдо тих пір, поки цифрові коди на першій і другій кості імпульсів в перший лічильник імпульсів 36. вхідних цифрових шинах цифрового компаратора Для коректної роботи пристрою необхідно 39 не зрівняються. В цей момент сигнал логічного сталу часу диференціюючого елемента 24 вибинуля з виходу цифрового компаратора 39 через рати меншою періоду проходження імпульсів пердругий елемент І 32 поступає на другий вхід першого генератора імпульсів 29. шого елемента І 30 та закриває його, а також на Частота імпульсів першого генератора імпульвхід формувача імпульсів 34, який коротким імпусів 29 є значно більшою частоти імпульсів другого льсом через перший елемент АБО 35 обнуляє генераторів імпульсів 21. перший лічильник імпульсів 36. Також короткий Кількість розрядів першого 36, другого 43, треімпульс з виходу формувача імпульсів 34 через тього 44 і четвертого 45 лічильників імпульсів, а другий елемент АБО 25 поступає на перший вхід також кількість компараторів, що фіксують значендругого лічильника з дешифратором 26. При цьоня комутованого струму та тиску стисненого повітму на першому виході другого лічильника з деширя, вибирається в залежності від діапазону виміфратором 26 встановлюється сигнал логічного рюваних струму та тиску і від необхідного ступеня нуля, а на другому виході з'являється сигнал логіточності визначення витраченого вимикачем ресучної одиниці, який дозволяє зчитування цифрового рсу. коду з другої комірки пам'яті регістра 20. ЗменКількість розрядів п'ятого лічильника імпульсів шення залишкового ресурсу відбувається аналогі28 вибирається в залежності від значення механічним чином. чного ресурсу вимикача. У випадку коли зменшення залишкового ресуПерший 19 і другий 37 функціональні перетворсу вимикача пройшло для всіх трьох фаз вимикарювачі можна реалізувати на мікросхемі постійноча, короткий імпульс з виходу формувача імпульго запам'ятовуючого пристрою, в якій записані відсів 34 через другий елемент АБО 25 поступає на повідні коди, причому в першому функціональному перший вхід другого лічильника з дешифратором перетворювачі 19 записані коди, кожен із яких від26, встановлюючи його виходи в нульове полоповідає певному коефіцієнту спрацювання робочоження. го ресурсу вимикача в залежності від будь-якого із На цьому цикл роботи пристрою закінчується. можливих значень струму і тиску стисненого повітВ залежності від числа компараторів, що спрацюря, а в другому функціональному перетворювачі вали, певна кількість імпульсів почергово зано37 записані коди, які відображають спрацювання ситься в другий 43, третій 44 і четвертий 45 лічиресурсу вимикача при його включенні на коротке льники імпульсів. При цьому дотримується замикання в мережі. визначена залежність між значенням струму, що 11 Комп’ютерна верстка М. Мацело 16584 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
