Об`ємна логічна головоломка

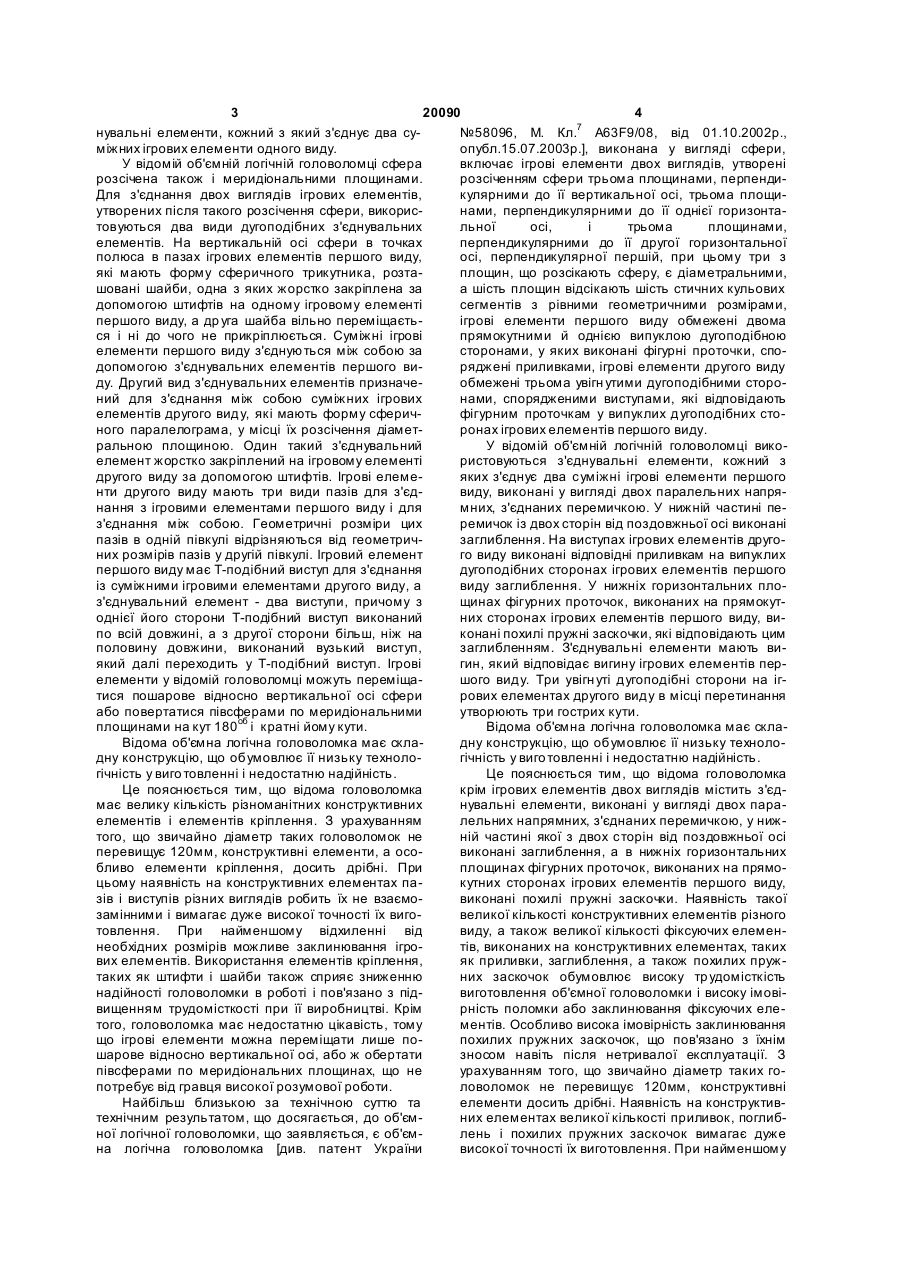

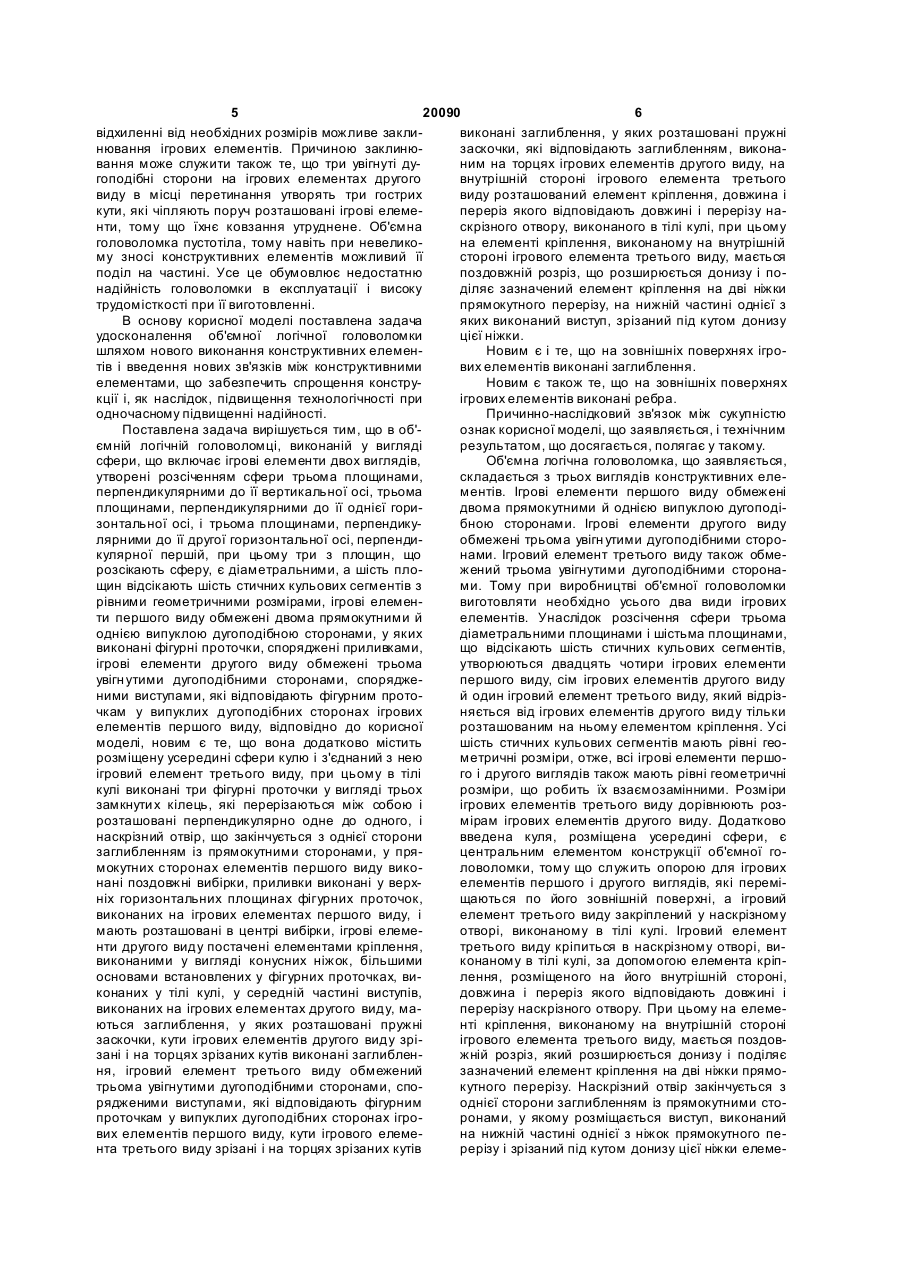

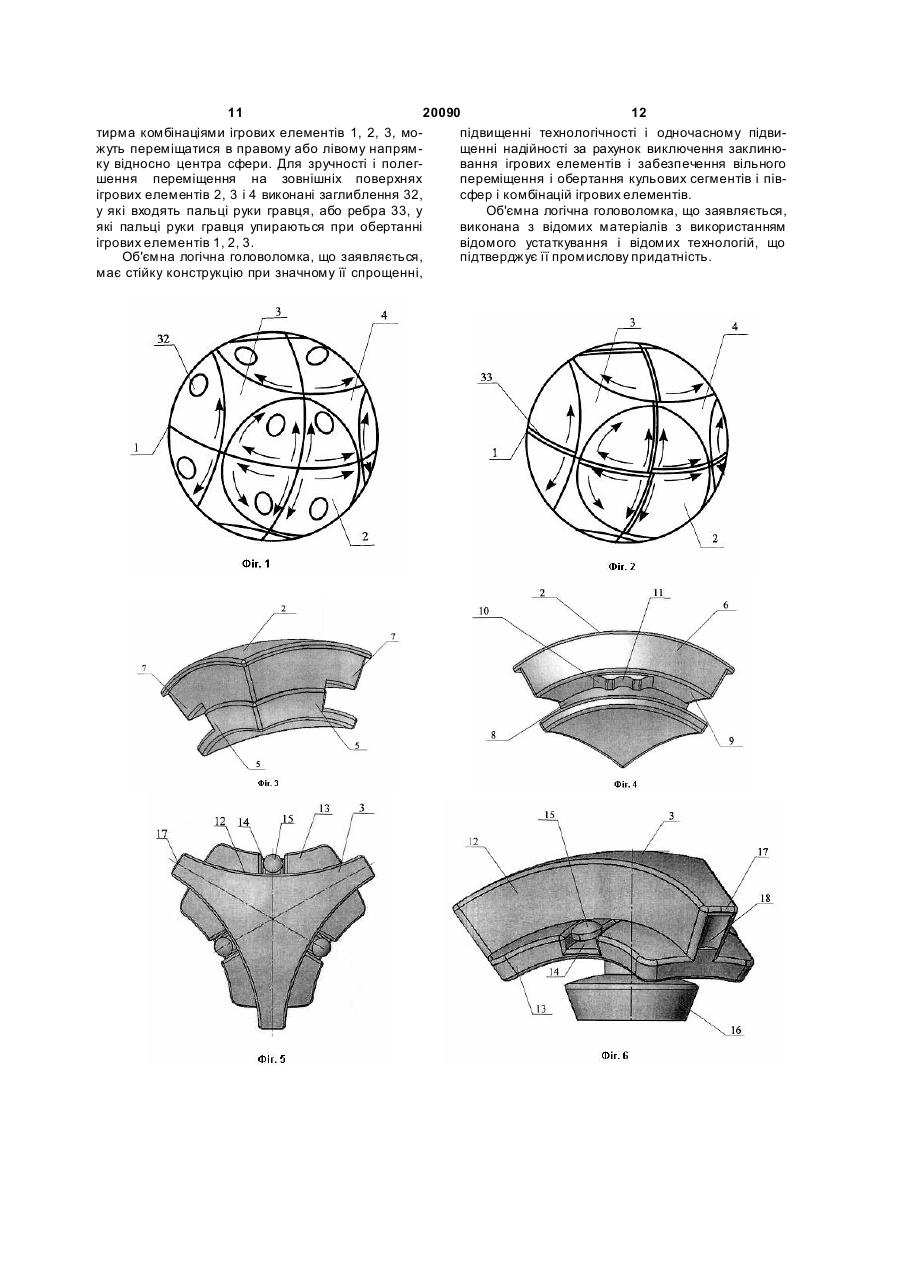

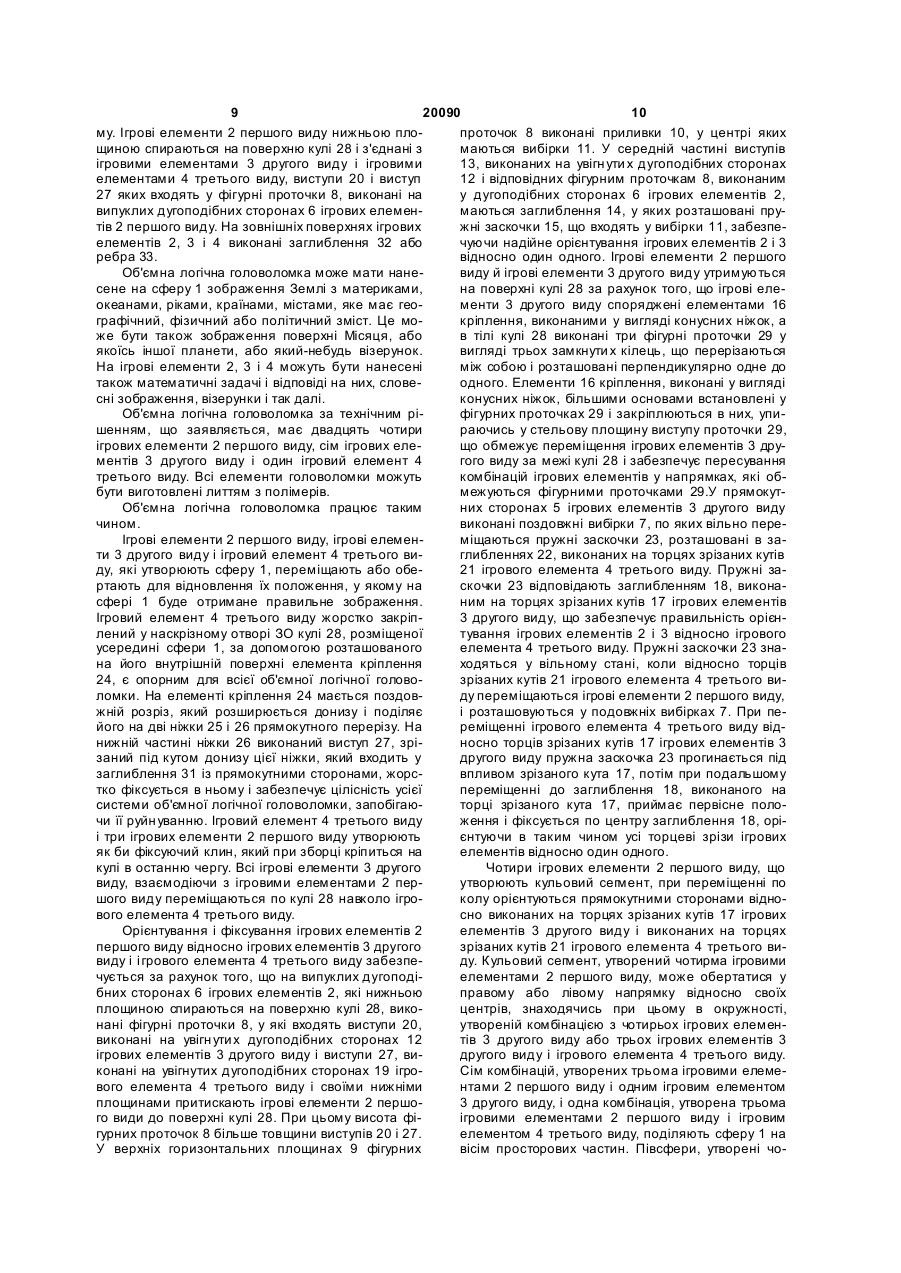

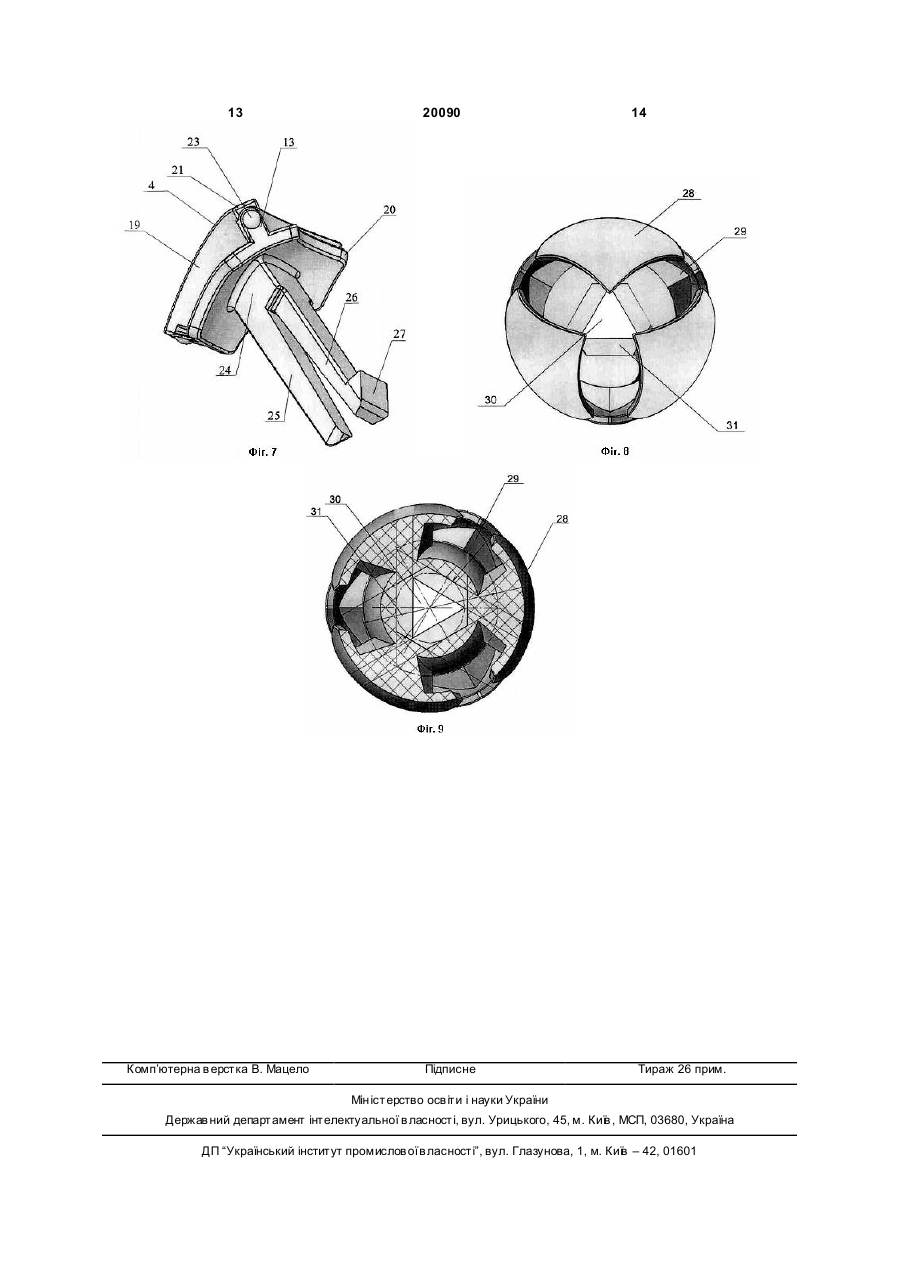

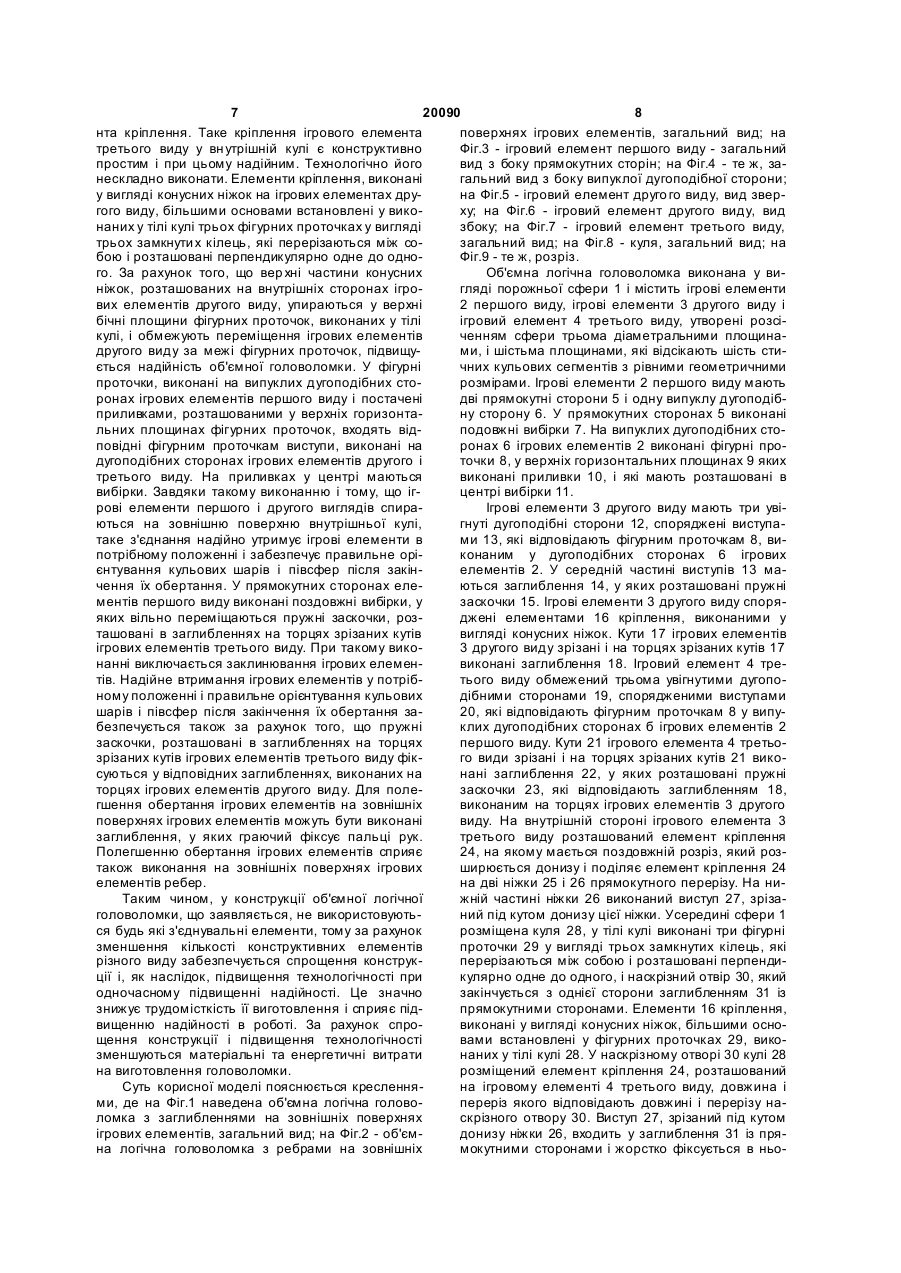

1. Об'ємна логічна головоломка, виконана у вигляді сфери, що містить ігрові елементи двох виглядів, утворені розсіченням сфери трьома площинами, перпендикулярними до її вертикальної осі, трьома площинами, перпендикулярними до її однієї горизонтальної осі, і трьома площинами, перпендикулярними до її другої горизонтальної осі, перпендикулярної першій, при цьому три з площин, що розсікають сферу, є діаметральними, а шість площин відсікають шість стикових кульових сегментів з рівними геометричними розмірами, ігрові елементи першого виду обмежені двома прямокутними й однією випуклою дугоподібною сторонами, у яких виконані фігурні проточки, споряджені приливками, ігрові елементи другого виду обмежені трьома увігн утими дугоподібними сторонами, спорядженими виступами, які відповідають фігурним проточкам у випуклих дугоподібних сторонах ігрових елементів першого виду, яка відрізняється тим, що вона додатково містить розміщену усередині сфери кулю і з'єднаний з нею ігровий елемент третього виду, при цьому в тілі кулі виконані три фігурні проточки у вигляді трьох замкнутих кілець, які перетинаються між собою і розташовані перпендикулярно одне до одного, і наскрізний отвір, що закінчується з однієї сторони заглибленням із прямокутними сторонами, у прямокутних сторонах елементів першого виду виконані поздовжні вибірки, приливки виконані у верхніх горизонтальних площинах фігурних проточок, U 2 UA 1 3 20090 4 нувальні елементи, кожний з який з'єднує два су№58096, М. Кл.7 A63F9/08, від 01.10.2002р., міжних ігрових елементи одного виду. опубл.15.07.2003р.], виконана у вигляді сфери, У відомій об'ємній логічній головоломці сфера включає ігрові елементи двох виглядів, утворені розсічена також і меридіональними площинами. розсіченням сфери трьома площинами, перпендиДля з'єднання двох виглядів ігрових елементів, кулярними до її вертикальної осі, трьома площиутворених після такого розсічення сфери, викориснами, перпендикулярними до її однієї горизонтатовуються два види дугоподібних з'єднувальних льної осі, і трьома площинами, елементів. На вертикальній осі сфери в точках перпендикулярними до її другої горизонтальної полюса в пазах ігрових елементів першого виду, осі, перпендикулярної першій, при цьому три з які мають форму сферичного трикутника, розтаплощин, що розсікають сферу, є діаметральними, шовані шайби, одна з яких жорстко закріплена за а шість площин відсікають шість стичних кульових допомогою штифтів на одному ігровому елементі сегментів з рівними геометричними розмірами, першого виду, а др уга шайба вільно переміщаєтьігрові елементи першого виду обмежені двома ся і ні до чого не прикріплюється. Суміжні ігрові прямокутними й однією випуклою дугоподібною елементи першого виду з'єднуються між собою за сторонами, у яких виконані фігурні проточки, сподопомогою з'єднувальних елементів першого виряджені приливками, ігрові елементи другого виду ду. Другий вид з'єднувальних елементів призначеобмежені трьома увігн утими дугоподібними стороний для з'єднання між собою суміжних ігрових нами, спорядженими виступами, які відповідають елементів другого виду, які мають форму сферичфігурним проточкам у випуклих дугоподібних стоного паралелограма, у місці їх розсічення діаметронах ігрових елементів першого виду. ральною площиною. Один такий з'єднувальний У відомій об'ємній логічній головоломці викоелемент жорстко закріплений на ігровому елементі ристовуються з'єднувальні елементи, кожний з другого виду за допомогою штифтів. Ігрові елемеяких з'єднує два суміжні ігрові елементи першого нти другого виду мають три види пазів для з'єдвиду, виконані у вигляді двох паралельних напрянання з ігровими елементами першого виду і для мних, з'єднаних перемичкою. У нижній частині пез'єднання між собою. Геометричні розміри цих ремичок із двох сторін від поздовжньої осі виконані пазів в одній півкулі відрізняються від геометричзаглиблення. На виступах ігрових елементів другоних розмірів пазів у другій півкулі. Ігровий елемент го виду виконані відповідні приливкам на випуклих першого виду має Т-подібний виступ для з'єднання дугоподібних сторонах ігрових елементів першого із суміжними ігровими елементами другого виду, а виду заглиблення. У нижніх горизонтальних плоз'єднувальний елемент - два виступи, причому з щинах фігурних проточок, виконаних на прямокутоднієї його сторони Т-подібний виступ виконаний них сторонах ігрових елементів першого виду, випо всій довжині, а з другої сторони більш, ніж на конані похилі пружні заскочки, які відповідають цим половину довжини, виконаний вузький виступ, заглибленням. З'єднувальні елементи мають виякий далі переходить у Т-подібний виступ. Ігрові гин, який відповідає вигину ігрових елементів перелементи у відомій головоломці можуть переміщашого виду. Три увігн уті дугоподібні сторони на ігтися пошарове відносно вертикальної осі сфери рових елементах другого виду в місці перетинання або повертатися півсферами по меридіональними утворюють три гострих кути. площинами на кут 180об і кратні йому кути. Відома об'ємна логічна головоломка має склаВідома об'ємна логічна головоломка має складну конструкцію, що обумовлює її низьку технолодну конструкцію, що обумовлює її низьку технологічність у виго товленні і недостатню надійність. гічність у виго товленні і недостатню надійність. Це пояснюється тим, що відома головоломка Це пояснюється тим, що відома головоломка крім ігрових елементів двох виглядів містить з'єдмає велику кількість різноманітних конструктивних нувальні елементи, виконані у вигляді двох параелементів і елементів кріплення. З урахуванням лельних напрямних, з'єднаних перемичкою, у нижтого, що звичайно діаметр таких головоломок не ній частині якої з двох сторін від поздовжньої осі перевищує 120мм, конструктивні елементи, а осовиконані заглиблення, а в нижніх горизонтальних бливо елементи кріплення, досить дрібні. При площинах фігурних проточок, виконаних на прямоцьому наявність на конструктивних елементах пакутних сторонах ігрових елементів першого виду, зів і виступів різних виглядів робить їх не взаємовиконані похилі пружні заскочки. Наявність такої замінними і вимагає дуже високої точності їх виговеликої кількості конструктивних елементів різного товлення. При найменшому відхиленні від виду, а також великої кількості фіксуючих елеменнеобхідних розмірів можливе заклинювання ігротів, виконаних на конструктивних елементах, таких вих елементів. Використання елементів кріплення, як приливки, заглиблення, а також похилих пружтаких як штифти і шайби також сприяє зниженню них заскочок обумовлює високу тр удомісткість надійності головоломки в роботі і пов'язано з підвиготовлення об'ємної головоломки і високу імовівищенням трудомісткості при її виробництві. Крім рність поломки або заклинювання фіксуючих елетого, головоломка має недостатню цікавість, тому ментів. Особливо висока імовірність заклинювання що ігрові елементи можна переміщати лише попохилих пружних заскочок, що пов'язано з їхнім шарове відносно вертикальної осі, або ж обертати зносом навіть після нетривалої експлуатації. З півсферами по меридіональних площинах, що не урахуванням того, що звичайно діаметр таких гопотребує від гравця високої розумової роботи. ловоломок не перевищує 120мм, конструктивні Найбільш близькою за технічною суттю та елементи досить дрібні. Наявність на конструктивтехнічним результатом, що досягається, до об'ємних елементах великої кількості приливок, поглибної логічної головоломки, що заявляється, є об'ємлень і похилих пружних заскочок вимагає дуже на логічна головоломка [див. патент України високої точності їх виготовлення. При найменшому 5 20090 6 відхиленні від необхідних розмірів можливе закливиконані заглиблення, у яких розташовані пружні нювання ігрових елементів. Причиною заклинюзаскочки, які відповідають заглибленням, виконавання може служити також те, що три увігнуті дуним на торцях ігрових елементів другого виду, на гоподібні сторони на ігрових елементах другого внутрішній стороні ігрового елемента третього виду в місці перетинання утворять три гострих виду розташований елемент кріплення, довжина і кути, які чіпляють поруч розташовані ігрові елемепереріз якого відповідають довжині і перерізу нанти, тому що їхнє ковзання утруднене. Об'ємна скрізного отвору, виконаного в тілі кулі, при цьому головоломка пустотіла, тому навіть при невеликона елементі кріплення, виконаному на внутрішній му зносі конструктивних елементів можливий її стороні ігрового елемента третього виду, мається поділ на частині. Усе це обумовлює недостатню поздовжній розріз, що розширюється донизу і понадійність головоломки в експлуатації і високу діляє зазначений елемент кріплення на дві ніжки трудомісткості при її виготовленні. прямокутного перерізу, на нижній частині однієї з В основу корисної моделі поставлена задача яких виконаний виступ, зрізаний під кутом донизу удосконалення об'ємної логічної головоломки цієї ніжки. шляхом нового виконання конструктивних елеменНовим є і те, що на зовнішніх поверхнях ігротів і введення нових зв'язків між конструктивними вих елементів виконані заглиблення. елементами, що забезпечить спрощення конструНовим є також те, що на зовнішніх поверхнях кції і, як наслідок, підвищення технологічності при ігрових елементів виконані ребра. одночасному підвищенні надійності. Причинно-наслідковий зв'язок між сукупністю Поставлена задача вирішується тим, що в об'ознак корисної моделі, що заявляється, і технічним ємній логічній головоломці, виконаній у вигляді результатом, що досягається, полягає у такому. сфери, що включає ігрові елементи двох виглядів, Об'ємна логічна головоломка, що заявляється, утворені розсіченням сфери трьома площинами, складається з трьох виглядів конструктивних елеперпендикулярними до її вертикальної осі, трьома ментів. Ігрові елементи першого виду обмежені площинами, перпендикулярними до її однієї горидвома прямокутними й однією випуклою дугоподізонтальної осі, і трьома площинами, перпендикубною сторонами. Ігрові елементи другого виду лярними до її другої горизонтальної осі, перпендиобмежені трьома увігн утими дугоподібними сторокулярної першій, при цьому три з площин, що нами. Ігровий елемент третього виду також обмерозсікають сферу, є діаметральними, а шість пложений трьома увігнутими дугоподібними сторонащин відсікають шість стичних кульових сегментів з ми. Тому при виробництві об'ємної головоломки рівними геометричними розмірами, ігрові елеменвиготовляти необхідно усього два види ігрових ти першого виду обмежені двома прямокутними й елементів. Унаслідок розсічення сфери трьома однією випуклою дугоподібною сторонами, у яких діаметральними площинами і шістьма площинами, виконані фігурні проточки, споряджені приливками, що відсікають шість стичних кульових сегментів, ігрові елементи другого виду обмежені трьома утворюються двадцять чотири ігрових елементи увігн утими дугоподібними сторонами, споряджепершого виду, сім ігрових елементів другого виду ними виступами, які відповідають фігурним протой один ігровий елемент третього виду, який відрізчкам у випуклих дугоподібних сторонах ігрових няється від ігрових елементів другого виду тільки елементів першого виду, відповідно до корисної розташованим на ньому елементом кріплення. Усі моделі, новим є те, що вона додатково містить шість стичних кульових сегментів мають рівні георозміщену усередині сфери кулю і з'єднаний з нею метричні розміри, отже, всі ігрові елементи першоігровий елемент третього виду, при цьому в тілі го і другого виглядів також мають рівні геометричні кулі виконані три фігурні проточки у вигляді трьох розміри, що робить їх взаємозамінними. Розміри замкнути х кілець, які перерізаються між собою і ігрових елементів третього виду дорівнюють розрозташовані перпендикулярно одне до одного, і мірам ігрових елементів другого виду. Додатково наскрізний отвір, що закінчується з однієї сторони введена куля, розміщена усередині сфери, є заглибленням із прямокутними сторонами, у пряцентральним елементом конструкції об'ємної гомокутних сторонах елементів першого виду виколоволомки, тому що служить опорою для ігрових нані поздовжні вибірки, приливки виконані у верхелементів першого і другого виглядів, які перемініх горизонтальних площинах фігурних проточок, щаються по його зовнішній поверхні, а ігровий виконаних на ігрових елементах першого виду, і елемент третього виду закріплений у наскрізному мають розташовані в центрі вибірки, ігрові елемеотворі, виконаному в тілі кулі. Ігровий елемент нти другого виду постачені елементами кріплення, третього виду кріпиться в наскрізному отворі, вивиконаними у вигляді конусних ніжок, більшими конаному в тілі кулі, за допомогою елемента кріпосновами встановлених у фігурних проточках, вилення, розміщеного на його внутрішній стороні, конаних у тілі кулі, у середній частині виступів, довжина і переріз якого відповідають довжині і виконаних на ігрових елементах другого виду, маперерізу наскрізного отвору. При цьому на елемеються заглиблення, у яких розташовані пружні нті кріплення, виконаному на внутрішній стороні заскочки, кути ігрових елементів другого виду зріігрового елемента третього виду, мається поздовзані і на торцях зрізаних кутів виконані заглибленжній розріз, який розширюється донизу і поділяє ня, ігровий елемент третього виду обмежений зазначений елемент кріплення на дві ніжки прямотрьома увігнутими дугоподібними сторонами, спокутного перерізу. Наскрізний отвір закінчується з рядженими виступами, які відповідають фігурним однієї сторони заглибленням із прямокутними стопроточкам у випуклих дугоподібних сторонах ігроронами, у якому розміщається виступ, виконаний вих елементів першого виду, кути ігрового елемена нижній частині однієї з ніжок прямокутного пента третього виду зрізані і на торцях зрізаних кутів рерізу і зрізаний під кутом донизу цієї ніжки елеме 7 20090 8 нта кріплення. Таке кріплення ігрового елемента поверхнях ігрових елементів, загальний вид; на третього виду у вн утрішній кулі є конструктивно Фіг.3 - ігровий елемент першого виду - загальний простим і при цьому надійним. Технологічно його вид з боку прямокутних сторін; на Фіг.4 - те ж, занескладно виконати. Елементи кріплення, виконані гальний вид з боку випуклої дугоподібної сторони; у вигляді конусних ніжок на ігрових елементах друна Фіг.5 - ігровий елемент друго го виду, вид звергого виду, більшими основами встановлені у викоху; на Фіг.6 - ігровий елемент другого виду, вид наних у тілі кулі трьох фігурних проточках у вигляді збоку; на Фіг.7 - ігровий елемент третього виду, трьох замкнути х кілець, які перерізаються між созагальний вид; на Фіг.8 - куля, загальний вид; на бою і розташовані перпендикулярно одне до одноФіг.9 - те ж, розріз. го. За рахунок того, що вер хні частини конусних Об'ємна логічна головоломка виконана у виніжок, розташованих на внутрішніх сторонах ігрогляді порожньої сфери 1 і містить ігрові елементи вих елементів другого виду, упираються у верхні 2 першого виду, ігрові елементи 3 другого виду і бічні площини фігурних проточок, виконаних у тілі ігровий елемент 4 третього виду, утворені розсікулі, і обмежують переміщення ігрових елементів ченням сфери трьома діаметральними площинадругого виду за межі фігурних проточок, підвищуми, і шістьма площинами, які відсікають шість стиється надійність об'ємної головоломки. У фігурні чних кульових сегментів з рівними геометричними проточки, виконані на випуклих дугоподібних сторозмірами. Ігрові елементи 2 першого виду мають ронах ігрових елементів першого виду і постачені дві прямокутні сторони 5 і одну випуклу дугоподібприливками, розташованими у верхніх горизонтану сторону 6. У прямокутних сторонах 5 виконані льних площинах фігурних проточок, входять відподовжні вибірки 7. На випуклих дугоподібних стоповідні фігурним проточкам виступи, виконані на ронах 6 ігрових елементів 2 виконані фігурні продугоподібних сторонах ігрових елементів другого і точки 8, у верхніх горизонтальних площинах 9 яких третього виду. На приливках у центрі маються виконані приливки 10, і які мають розташовані в вибірки. Завдяки такому виконанню і тому, що ігцентрі вибірки 11. рові елементи першого і другого виглядів спираІгрові елементи 3 другого виду мають три увіються на зовнішню поверхню внутрішньої кулі, гнуті дугоподібні сторони 12, споряджені виступатаке з'єднання надійно утримує ігрові елементи в ми 13, які відповідають фігурним проточкам 8, випотрібному положенні і забезпечує правильне оріконаним у дугоподібних сторонах 6 ігрових єнтування кульових шарів і півсфер після закінелементів 2. У середній частині виступів 13 мачення їх обертання. У прямокутних сторонах елеються заглиблення 14, у яких розташовані пружні ментів першого виду виконані поздовжні вибірки, у заскочки 15. Ігрові елементи 3 другого виду споряяких вільно переміщаються пружні заскочки, розджені елементами 16 кріплення, виконаними у ташовані в заглибленнях на торцях зрізаних кутів вигляді конусних ніжок. Кути 17 ігрових елементів ігрових елементів третього виду. При такому вико3 другого виду зрізані і на торцях зрізаних кутів 17 нанні виключається заклинювання ігрових елеменвиконані заглиблення 18. Ігровий елемент 4 третів. Надійне втримання ігрових елементів у потрібтього виду обмежений трьома увігнутими дугопоному положенні і правильне орієнтування кульових дібними сторонами 19, спорядженими виступами шарів і півсфер після закінчення їх обертання за20, які відповідають фігурним проточкам 8 у випубезпечується також за рахунок того, що пружні клих дугоподібних сторонах б ігрових елементів 2 заскочки, розташовані в заглибленнях на торцях першого виду. Кути 21 ігрового елемента 4 третьозрізаних кутів ігрових елементів третього виду фікго види зрізані і на торцях зрізаних кутів 21 викосуються у відповідних заглибленнях, виконаних на нані заглиблення 22, у яких розташовані пружні торцях ігрових елементів другого виду. Для полезаскочки 23, які відповідають заглибленням 18, гшення обертання ігрових елементів на зовнішніх виконаним на торцях ігрових елементів 3 другого поверхнях ігрових елементів можуть бути виконані виду. На внутрішній стороні ігрового елемента 3 заглиблення, у яких граючий фіксує пальці рук. третього виду розташований елемент кріплення Полегшенню обертання ігрових елементів сприяє 24, на якому мається поздовжній розріз, який розтакож виконання на зовнішніх поверхнях ігрових ширюється донизу і поділяє елемент кріплення 24 елементів ребер. на дві ніжки 25 і 26 прямокутного перерізу. На ниТаким чином, у конструкції об'ємної логічної жній частині ніжки 26 виконаний виступ 27, зрізаголоволомки, що заявляється, не використовуютьний під кутом донизу цієї ніжки. Усередині сфери 1 ся будь які з'єднувальні елементи, тому за рахунок розміщена куля 28, у тілі кулі виконані три фігурні зменшення кількості конструктивних елементів проточки 29 у вигляді трьох замкнутих кілець, які різного виду забезпечується спрощення конструкперерізаються між собою і розташовані перпендиції і, як наслідок, підвищення технологічності при кулярно одне до одного, і наскрізний отвір 30, який одночасному підвищенні надійності. Це значно закінчується з однієї сторони заглибленням 31 із знижує трудомісткість її виготовлення і сприяє підпрямокутними сторонами. Елементи 16 кріплення, вищенню надійності в роботі. За рахунок спровиконані у вигляді конусних ніжок, більшими оснощення конструкції і підвищення технологічності вами встановлені у фігурних проточках 29, викозменшуються матеріальні та енергетичні витрати наних у тілі кулі 28. У наскрізному отворі 30 кулі 28 на виготовлення головоломки. розміщений елемент кріплення 24, розташований Суть корисної моделі пояснюється кресленняна ігровому елементі 4 третього виду, довжина і ми, де на Фіг.1 наведена об'ємна логічна головопереріз якого відповідають довжині і перерізу наломка з заглибленнями на зовнішніх поверхнях скрізного отвору 30. Виступ 27, зрізаний під кутом ігрових елементів, загальний вид; на Фіг.2 - об'ємдонизу ніжки 26, входить у заглиблення 31 із пряна логічна головоломка з ребрами на зовнішніх мокутними сторонами і жорстко фіксується в ньо 9 20090 10 му. Ігрові елементи 2 першого виду нижньою плопроточок 8 виконані приливки 10, у центрі яких щиною спираються на поверхню кулі 28 і з'єднані з маються вибірки 11. У середній частині виступів ігровими елементами 3 другого виду і ігровими 13, виконаних на увігн ути х дугоподібних сторонах елементами 4 третього виду, виступи 20 і виступ 12 і відповідних фігурним проточкам 8, виконаним 27 яких входять у фігурні проточки 8, виконані на у дугоподібних сторонах 6 ігрових елементів 2, випуклих дугоподібних сторонах 6 ігрових елеменмаються заглиблення 14, у яких розташовані прутів 2 першого виду. На зовнішніх поверхнях ігрових жні заскочки 15, що входять у вибірки 11, забезпеелементів 2, 3 і 4 виконані заглиблення 32 або чуючи надійне орієнтування ігрових елементів 2 і 3 ребра 33. відносно один одного. Ігрові елементи 2 першого Об'ємна логічна головоломка може мати наневиду й ігрові елементи 3 другого виду утримуються сене на сферу 1 зображення Землі з материками, на поверхні кулі 28 за рахунок того, що ігрові елеокеанами, ріками, країнами, містами, яке має геоменти 3 другого виду споряджені елементами 16 графічний, фізичний або політичний зміст. Це мокріплення, виконаними у вигляді конусних ніжок, а же бути також зображення поверхні Місяця, або в тілі кулі 28 виконані три фігурні проточки 29 у якоїсь іншої планети, або який-небудь візерунок. вигляді трьох замкнути х кілець, що перерізаються На ігрові елементи 2, 3 і 4 можуть бути нанесені між собою і розташовані перпендикулярно одне до також математичні задачі і відповіді на них, словеодного. Елементи 16 кріплення, виконані у вигляді сні зображення, візерунки і так далі. конусних ніжок, більшими основами встановлені у Об'ємна логічна головоломка за технічним ріфігурних проточках 29 і закріплюються в них, упишенням, що заявляється, має двадцять чотири раючись у стельову площину виступу проточки 29, ігрових елементи 2 першого виду, сім ігрових елещо обмежує переміщення ігрових елементів 3 друментів 3 другого виду і один ігровий елемент 4 гого виду за межі кулі 28 і забезпечує пересування третього виду. Всі елементи головоломки можуть комбінацій ігрових елементів у напрямках, які оббути виготовлені литтям з полімерів. межуються фігурними проточками 29.У прямокутОб'ємна логічна головоломка працює таким них сторонах 5 ігрових елементів 3 другого виду чином. виконані поздовжні вибірки 7, по яких вільно переІгрові елементи 2 першого виду, ігрові елеменміщаються пружні заскочки 23, розташовані в зати 3 другого виду і ігровий елемент 4 третього виглибленнях 22, виконаних на торцях зрізаних кутів ду, які утворюють сферу 1, переміщають або обе21 ігрового елемента 4 третього виду. Пружні зартають для відновлення їх положення, у якому на скочки 23 відповідають заглибленням 18, виконасфері 1 буде отримане правильне зображення. ним на торцях зрізаних кутів 17 ігрових елементів Ігровий елемент 4 третього виду жорстко закріп3 другого виду, що забезпечує правильність орієнлений у наскрізному отворі ЗО кулі 28, розміщеної тування ігрових елементів 2 і 3 відносно ігрового усередині сфери 1, за допомогою розташованого елемента 4 третього виду. Пружні заскочки 23 знана його внутрішній поверхні елемента кріплення ходяться у вільному стані, коли відносно торців 24, є опорним для всієї об'ємної логічної головозрізаних кутів 21 ігрового елемента 4 третього виломки. На елементі кріплення 24 мається поздовду переміщаються ігрові елементи 2 першого виду, жній розріз, який розширюється донизу і поділяє і розташовуються у подовжніх вибірках 7. При пейого на дві ніжки 25 і 26 прямокутного перерізу. На реміщенні ігрового елемента 4 третього виду віднижній частині ніжки 26 виконаний виступ 27, зріносно торців зрізаних кутів 17 ігрових елементів 3 заний під кутом донизу цієї ніжки, який входить у другого виду пружна заскочка 23 прогинається під заглиблення 31 із прямокутними сторонами, жорсвпливом зрізаного кута 17, потім при подальшому тко фіксується в ньому і забезпечує цілісність усієї переміщенні до заглиблення 18, виконаного на системи об'ємної логічної головоломки, запобігаюторці зрізаного кута 17, приймає первісне полочи її руйн уванню. Ігровий елемент 4 третього виду ження і фіксується по центру заглиблення 18, оріі три ігрових елементи 2 першого виду утворюють єнтуючи в таким чином усі торцеві зрізи ігрових як би фіксуючий клин, який при зборці кріпиться на елементів відносно один одного. кулі в останню чергу. Всі ігрові елементи 3 другого Чотири ігрових елементи 2 першого виду, що виду, взаємодіючи з ігровими елементами 2 перутворюють кульовий сегмент, при переміщенні по шого виду переміщаються по кулі 28 навколо ігроколу орієнтуються прямокутними сторонами віднового елемента 4 третього виду. сно виконаних на торцях зрізаних кутів 17 ігрових Орієнтування і фіксування ігрових елементів 2 елементів 3 другого виду і виконаних на торцях першого виду відносно ігрових елементів 3 другого зрізаних кутів 21 ігрового елемента 4 третього вивиду і і грового елемента 4 третього виду забезпеду. Кульовий сегмент, утворений чотирма ігровими чується за рахунок того, що на випуклих дугоподіелементами 2 першого виду, може обертатися у бних сторонах 6 ігрових елементів 2, які нижньою правому або лівому напрямку відносно своїх площиною спираються на поверхню кулі 28, викоцентрів, знаходячись при цьому в окружності, нані фігурні проточки 8, у які входять виступи 20, утвореній комбінацією з чотирьох ігрових елеменвиконані на увігн ути х дугоподібних сторонах 12 тів 3 другого виду або трьох ігрових елементів 3 ігрових елементів 3 другого виду і виступи 27, видругого виду і ігрового елемента 4 третього виду. конані на увігнутих дугоподібних сторонах 19 ігроСім комбінацій, утворених трьома ігровими елемевого елемента 4 третього виду і своїми нижніми нтами 2 першого виду і одним ігровим елементом площинами притискають ігрові елементи 2 першо3 другого виду, і одна комбінація, утворена трьома го види до поверхні кулі 28. При цьому висота фіігровими елементами 2 першого виду і ігровим гурних проточок 8 більше товщини виступів 20 і 27. елементом 4 третього виду, поділяють сферу 1 на У верхніх горизонтальних площинах 9 фігурних вісім просторових частин. Півсфери, утворені чо 11 20090 12 тирма комбінаціями ігрових елементів 1, 2, 3, мопідвищенні технологічності і одночасному підвижуть переміщатися в правому або лівому напрямщенні надійності за рахунок виключення заклинюку відносно центра сфери. Для зручності і полегвання ігрових елементів і забезпечення вільного шення переміщення на зовнішніх поверхнях переміщення і обертання кульових сегментів і півігрових елементів 2, 3 і 4 виконані заглиблення 32, сфер і комбінацій ігрових елементів. у які входять пальці руки гравця, або ребра 33, у Об'ємна логічна головоломка, що заявляється, які пальці руки гравця упираються при обертанні виконана з відомих матеріалів з використанням ігрових елементів 1, 2, 3. відомого устаткування і відомих технологій, що Об'ємна логічна головоломка, що заявляється, підтверджує її промислову придатність. має стійку конструкцію при значному її спрощенні, 13 Комп’ютерна в ерстка В. Мацело 20090 Підписне 14 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
