Об’ємна логічна гра “конструктор”

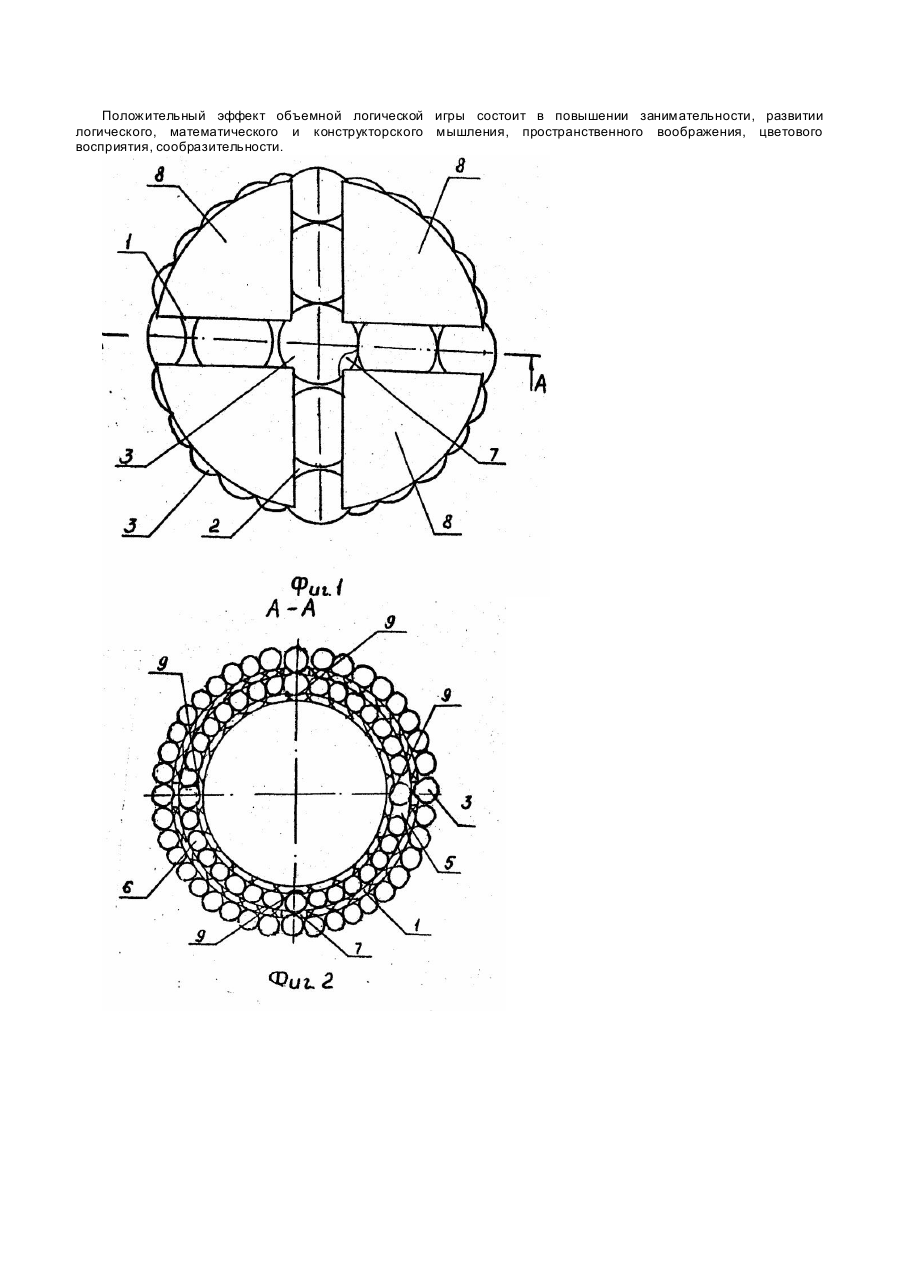

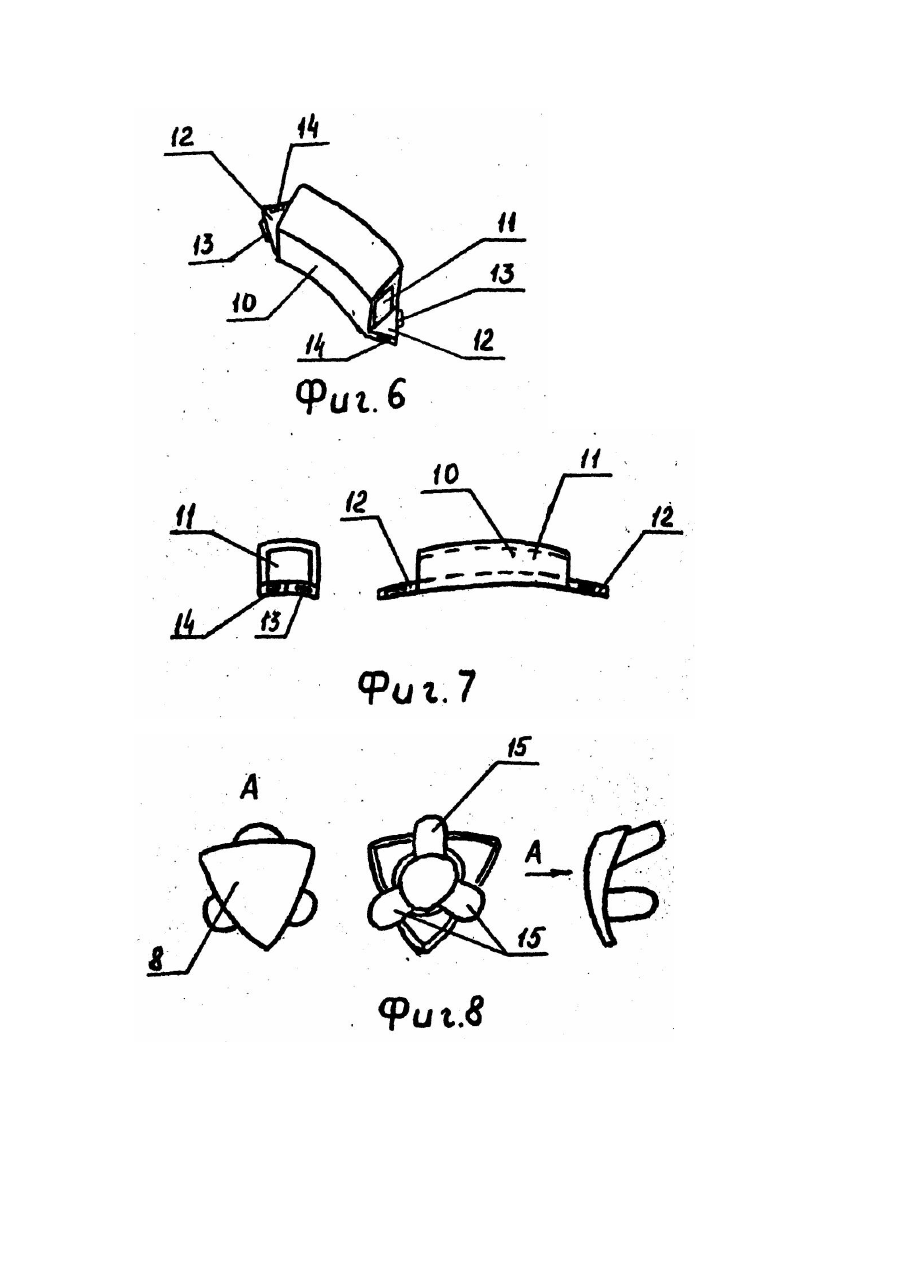

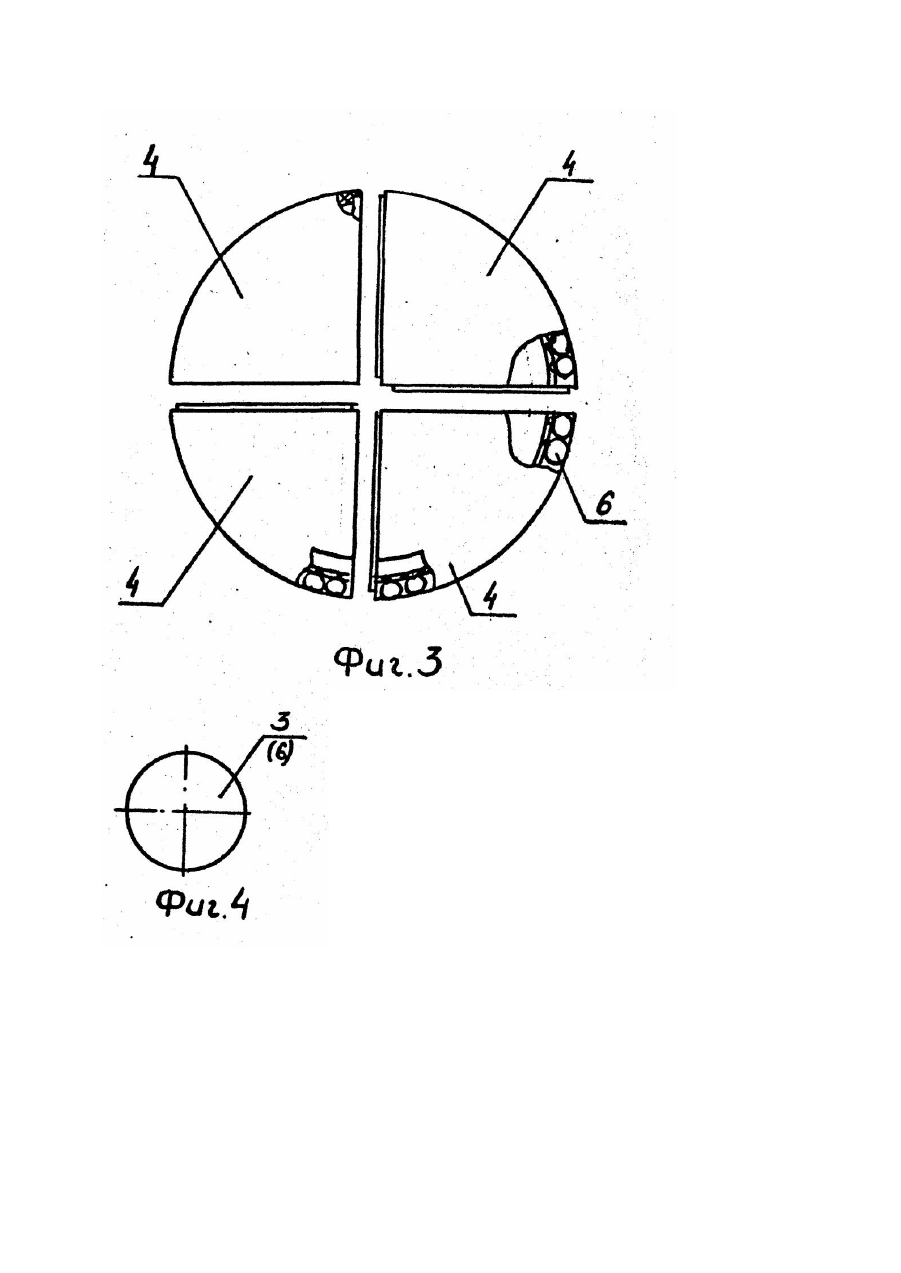

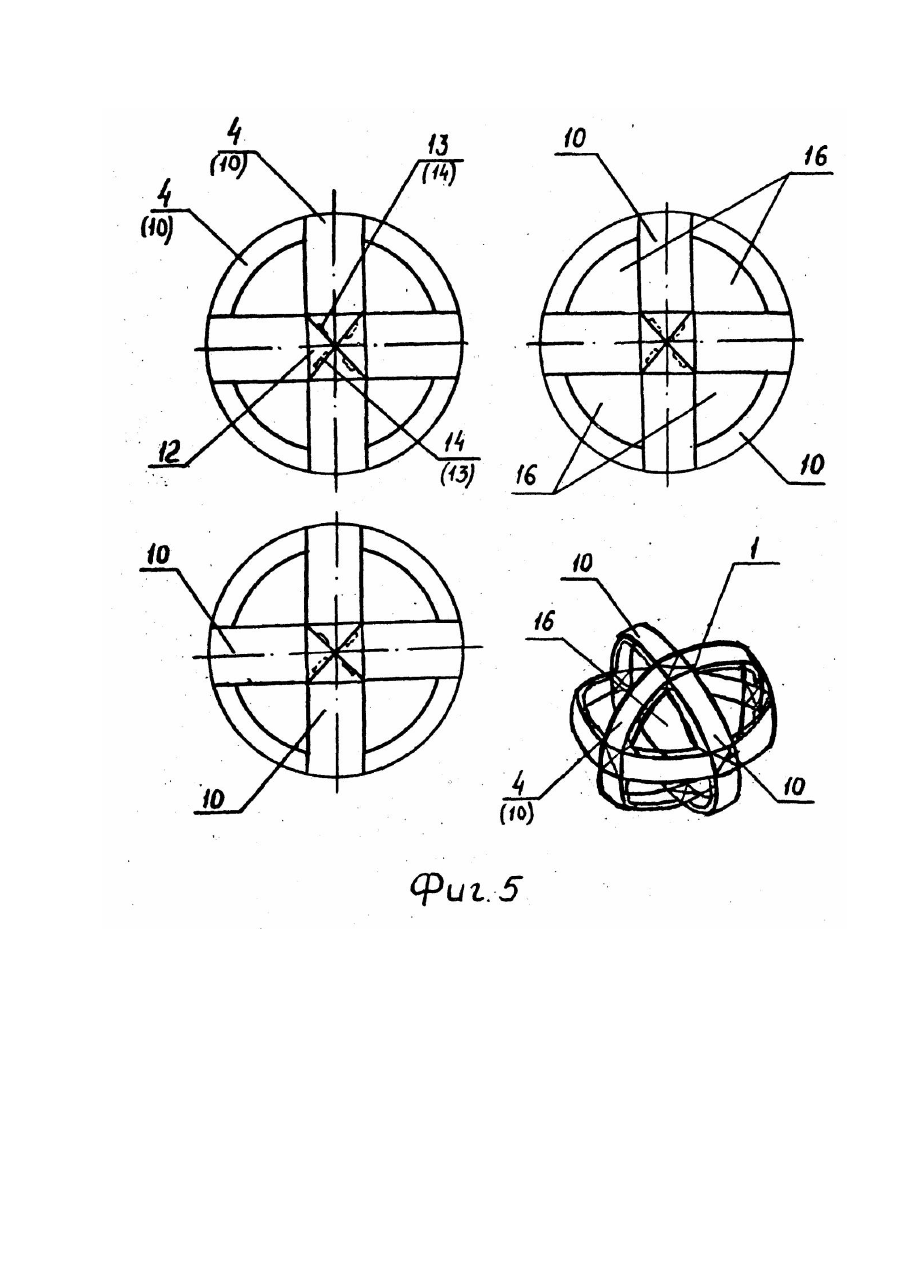

Изобретение относится к логическим играм, в частности к головоломкам, и предназначено для развития логического, математического и конструкторского мышления, пространственного воображения, цветового восприятия, сообразительности. Известна объемная логическая игра, выполненная по форме шара с кольцевыми направляющими, расположенными в диаметральных плоскостях, в которых установлены игровые элементы с возможностью перемещения [1]. Недостатком указанной головоломки является низкая занимательность из-за простой логики игры. В качестве прототипа выбрана объемная логическая игра, выполненная по форме шара и содержащая опору с кольцевыми направляющими, расположенными в трех взаимно перпендикулярных плоскостях, проходящих через центр шара, имеющую сферическое основание, выполненное в виде разъемного соединения составляющих ее элементов, и сферические накладки, а также игровые элементы с метками, установленными в кольцевых направляющих с возможностью перемещения [2], Недостатком указанной игры является невозможность предварительного выбора игры в объемную фигур у с заданным алгоритмом и низкая занимательность из-за простой логики игры. В основу изобретения поставлена задача создания логической игры путем усложнения логики игры, обеспечивающей большую занимательность. Согласно изобретению, решение поставленной задачи достигается тем, что игра снабжена дополнительными игровыми элементами с метками, причем на наружной поверхности сферического основания имеются метки, а на внутренней поверхности выполнены каналы с установленными в них дополнительными игровыми элементами, при этом оси симметрии внутренних каналов совпадают с осью симметрии по меньшей мере одного гнезда, образованного поверхностями элементов сферического основания и накладками с фиксацией в сферической выемке внутреннего канала. Наличие разъемного соединения составляющих элементов с метками на наружной поверхности опоры позволяет повысить занимательность игры за счет предварительного выбора элементов в объемную фигур у в соответствии с метками. Наличие дополнительных каналов на внутренней поверхности опоры игры с установленными в них дополнительными игровыми элементами с метками с возможностью перехода их на кольцевые направляющие, наружные каналы игры через гнезда позволяет повысить занимательность игры за счет более сложного алгоритма передвижения игровых элементов с получением сложных и разнообразных задач. При этом совпадение оси симметрии внутренних каналов с осью симметрии гнезда позволяет получить возможность перехода игровых элементов с вн утреннего канала на наружные. Выполнение фиксации в сферической выемке внутреннего канала облегчает перемещение игровых элементов с внутреннего канала на наружный. Выполнение опоры в виде соединения двенадцати элементов с шестью одинаковыми накладками со сферическими поверхностями с образованием внутренней полости на каждом элементе позволяет повысить занимательность игры за счет получения большого числа вариантов опоры и игры в целом. Выполнение прозрачных накладок и элементов позволяет упростить алгоритм передвижения игровых элементов, поскольку они будут видны при передвижении и переходе из одного канала в другой. Таким образом, введение дополнительных каналов и игровых элементов позволяет решить поставленную задачу. На фиг. 1 изображена объемная логическая игра "Конструктор", вид спереди; на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - опора получаемая соединением составляющих ее элементов; на фиг. 4 - игровой элемент в виде шарика; на фиг. 5 - выполнение опоры соединением двенадцати одинаковых элементов, вид спереди, вид сбоку, вид сверху, общий вид; на фиг. 6 - один из двенадцати элементов, образующи х опору с внутренней полостью - для размещения дополнительных игровых элементов с метками, общий вид; на фиг. 7 - элемент опоры, вид спереди, вид сбоку; на фиг, 8 - накладка со сферической поверхностью с выступами, вид спереди, вид сбоку, вид А снаружи накладки. Объемная логическая игра "Конструктор" содержит опору 1 с кольцевыми направляющими 2, расположенными в трех взаимно перпендикулярных плоскостях, проходящих через центр шара, и игровые элементы 3 с метками с возможностью перемещения в кольцевых направляющих 2. Опора 1 выполнена в виде разъемного соединения составляющих ее элементов 4 со сферическими поверхностями и метками, каналами 5 на внутренней поверхности с установленными в них дополнительными игровыми элементами 6 с метками, причем осисимметрии внутренних каналов 5 совпадают с осью симметрии хотя бы одного гнезда 7, образованного поверхностями элементов опоры 4 и накладками 8 с фиксацией в сферической выемке-фиксаторе 9 внутреннего канала 5 и расположенного в месте пересечения кольцевых направляющих 2. При этом хо тя бы одно гнездо 7 является свободным от игровых элементов, что дает возможность перемещаться игровым элементам 3 и 6 вдоль каналов. Сферические выемки 9 фиксаторы предназначены для фиксации игровых элементов 6 и удобства при их переводе на наружные кольцевые направляющие 2. Опора 1 может быть выполнена соединением двенадцати элементов 10 с внутренней полостью 11 и метками для размещения дополнительных игровых элементов 6. Выступы 12 внутренней поверхности элемента 10 предназначены для соединения объемной фигуры в опору 1 с образованием гнезд 7 посредством стыковочных выступов 13 и пазов 14. Сферические накладки 8 при этом. имеют пружинящие выступы 15 для закрепления в опоре 1 в отверстиях 16 с возможностью их съема при разборке. Игра осуществляется следующим образом. В исходном положении игровые элементы 3 и 6 заполняют кольцевые направляющие 2 и внутренние каналы опоры 5. При повороте игры вокруг центра шара на 180° дополнительный игровой элемент 6 благодаря свободной ячейке хотя бы в одном гнезде 7 может переместиться на игровой слой кольцевых наружных направляющих 2. Продолжая таким образом, все игровые элементы 3, заполняющие кольцевые направляющие 2 и дополнительные игровые элементы 6, заполняющие внутренние каналы опоры 5. перемещаются. Необходимо логическим путем восстановить первоначальное положение игровых элементов в соответствии с их метками и метками на элементах 4 опоры 1. Если это сделать невозможно, необходимо разобрать игру, собрав элементы 4 опоры 1 в соответствии с их метками и метками игровых элементов 3 и 6. При этом игровые элементы 3 и 6 можно расположить группой и у соответствующи х меток накладок 8 опоры 1. Положительный эффект объемной логической игры состоит в повышении занимательности, развитии логического, математического и конструкторского мышления, пространственного воображения, цветового восприятия, сообразительности.
