Борона гнучка обертова просапна універсальна

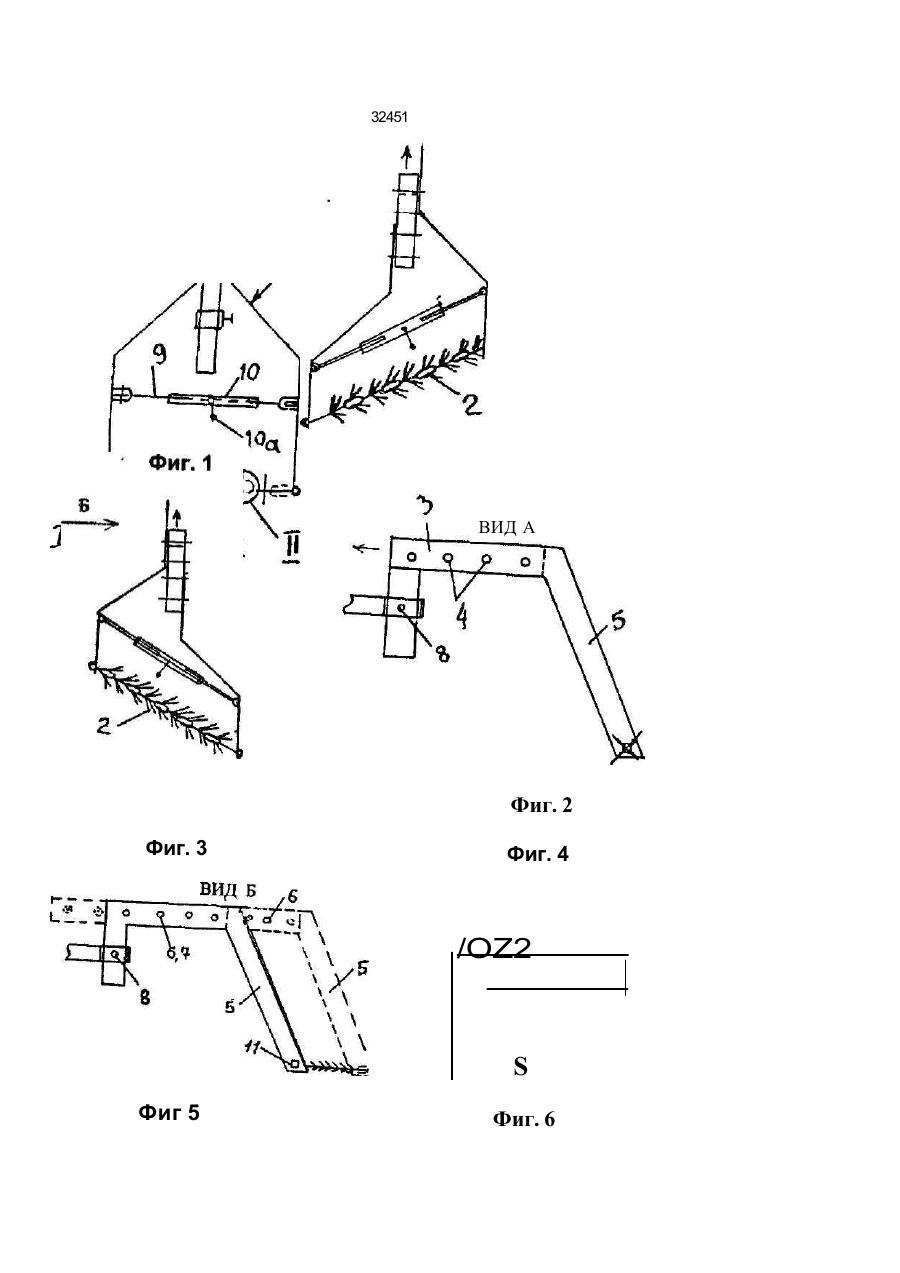

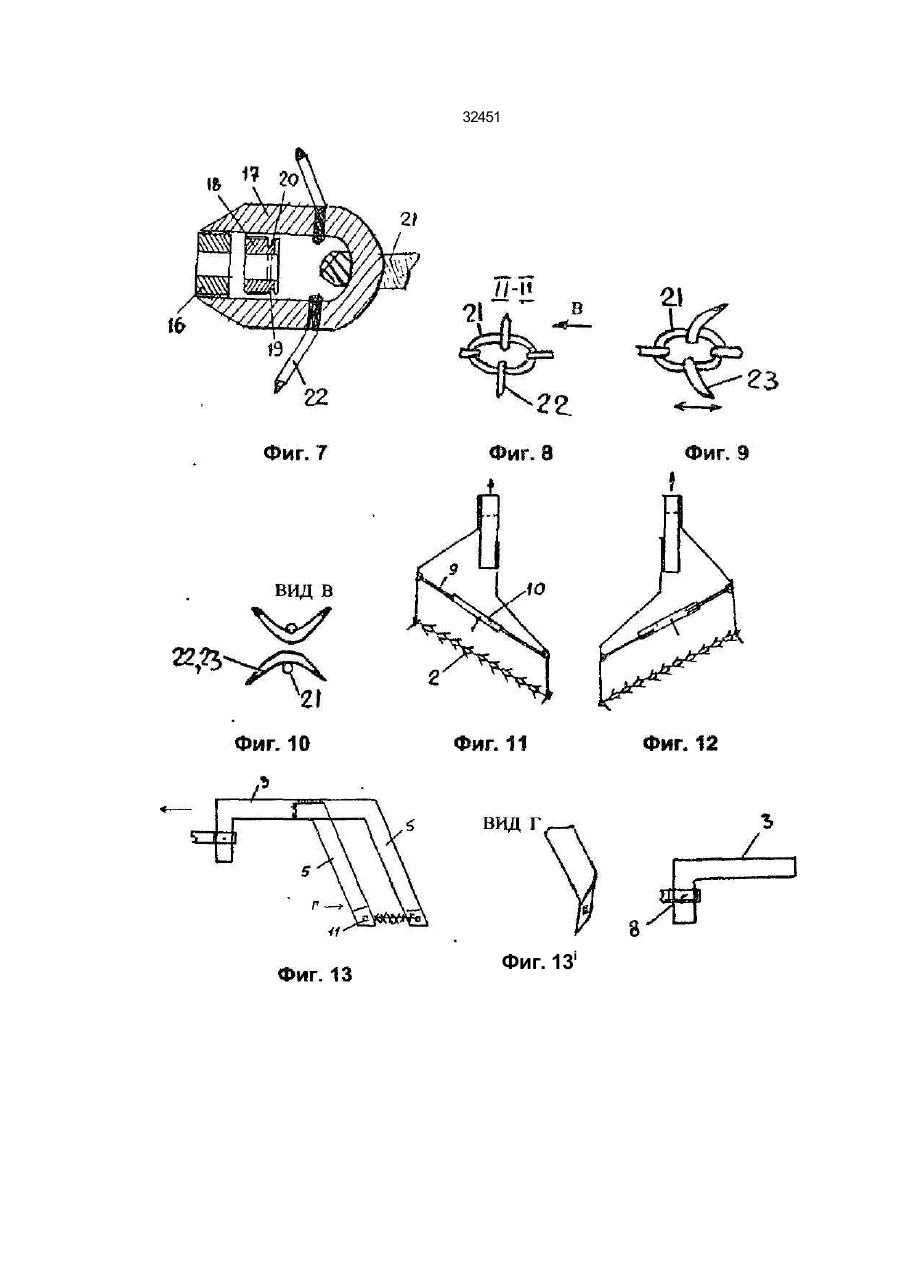

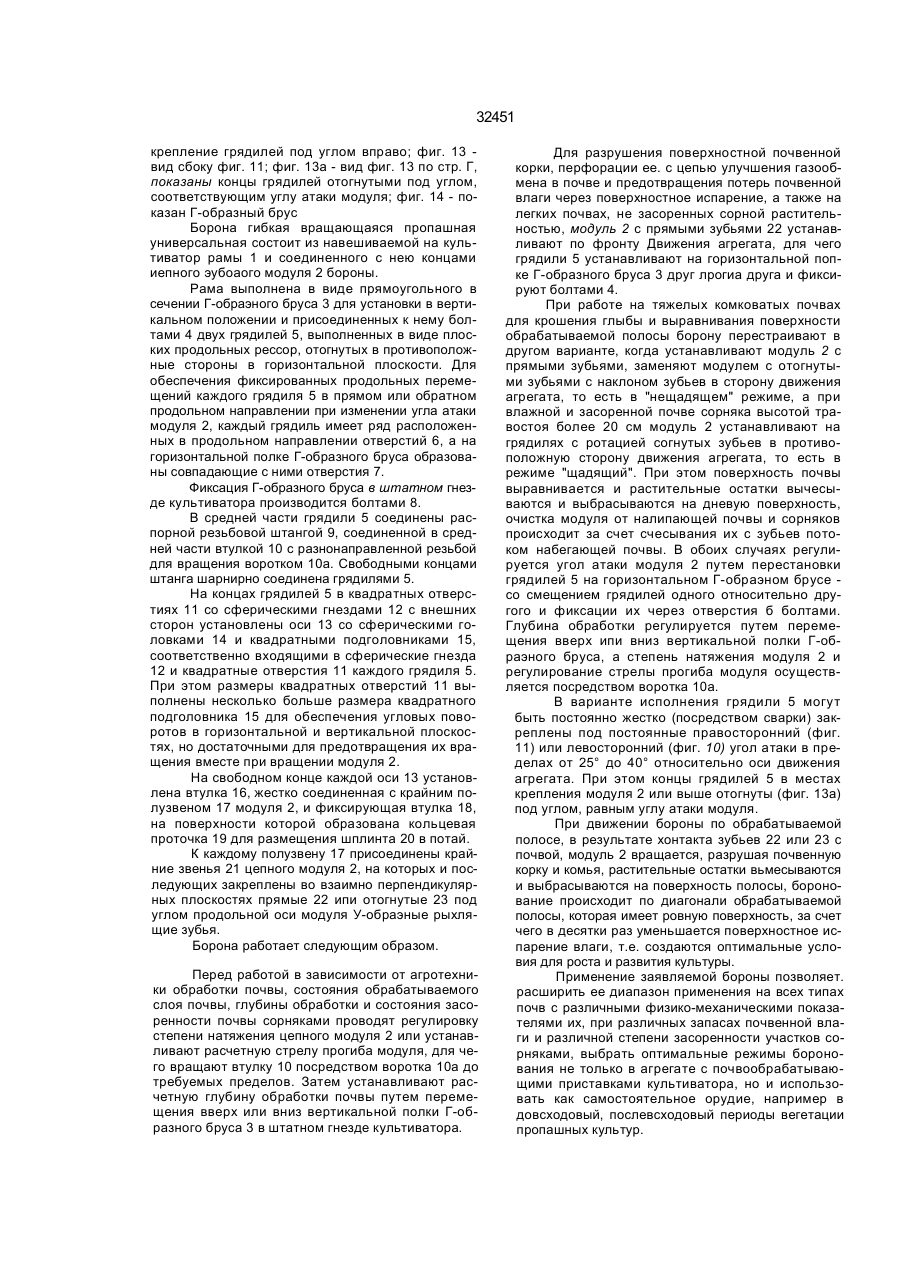

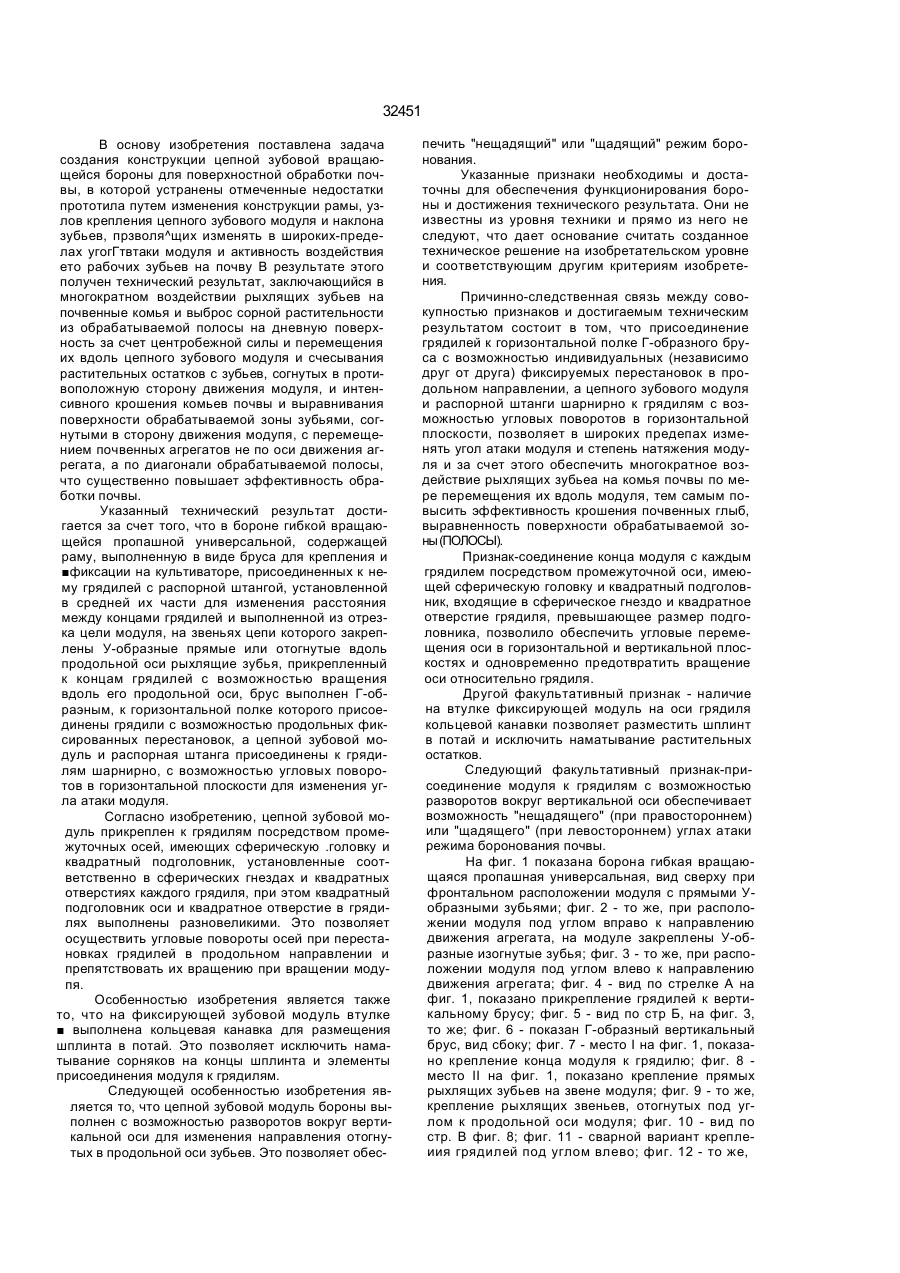

(19) (11) та і (із) к+d. (51) 7А01В19/02 ІШНЇСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ (54Ї БОРОНА ГНУЧКА ОБЕРТОВА ПРОСАПНА УНІВЕРСАЛЬНА (21)97062980 23 06.1997 І ' • 15 12 2000 15 12 2000, Бюп № 7, 2000 р. (72) Бездольний Микола Іванович (73) БЕЗДОЛЬНИЙ МИКОЛА ІВАНОВИЧ (56) UA, 18968, А, МПК 5 А01В19/02. {57) 1 Борона гибкая вращающаяся пропашная универсальная, включающая раму, выполненную в виде бруса для крепления и фиксации на культиваторе, присоединенные к брусу грядилей, распорную штангу, установленную в средней части грядилей для изменения расстояния между концами грядилей и выполненный из отрезков цепи модуль, на звеньях которого закреплены У-образные прямые или отогнутые вдоль продольной оси рыхлящие зубья, прикрепленный к концам грядилей с возможностью вращения вдоль его продольной оси, отличггащаяся тем. что брус выполнен Г-образным, к горизонтальной полке которого присоединены грядили с возможностью продольных фиксированных перестановок, а цепной зубовой модуль и распорная штанга прикреплены к грядилям шарнирно, с возможностью угловых поворотов в горизонтальной плоскости для изменения угла атаки модуля. 2. Борона поп 1, отличающаяся Тем, что цепной зубовой модуль присоединен к грядилям пос Изобретение относится к области сельскохозяйственного машиностроения, конкретно к конструкциям цепных зубовых вращающихся борон, предназначенных для поверхностной обработки почвы пропашных культур Известно почвообрабатывающее орудие для обработки почвы в междурядьях и рядах пропашных культур, содержащее раму, выполненную в виде вертикального бруса для крепления и фиксации на культиваторе, присоединеных к брусу грядилей с распорной штангой, установленный в средней их части для изменения расстояния между концами грядилей и цепной модуль, прикрепленный к концам грядилей с возможностью вращения вокруг его продольной оси {патент РФ№204б143, решение НИЦПЭ от 03.12 96 о вы редством промежуточных осей, имеющих сферическую головку и квадратный подголовник, установленные соответственно в сферических гнездах и квадратных отверстиях каждого грядиля, при этом квадратный подголовник оси и квадратное отверстие в грядиле выполнены разновеликими для угловых поворотов промежуточных осей. 3. Борона по любому из пп. 1 и 2, отличающаяся тем, что цепной зубовой модуль закреплен на осях посредством втулок и шплинта, при этом на поверхности втулок образована кольцевая канавка для размещения шплинта в потай 4 Борона по любому из пп. 1-3, отличающаяся тем, что зубовой модуль выполнен и присоединен к фядилям с возможностью разворотов вокруг вертикальной оси для обеспечения "нещэдящего" ипи "щадящего" режимов обработки почвы 5. Борона по любому из пп 1-4, отличающаяся тем, что распорная штанга соединена с грядилями шарнирно с возможностью углового расположения в горизонтальной плоскости. 6. Борона по любому из пп. 1-5, отличающаяся тем, что грядили соединены с Г-образным брусом неразъемно с заданным углом атаки модуля, а их концы отогнуты под углом, соответствующим углу атаки модуля. даче патента по заявке №94107426, МПК5 А01В19/02). По совокупности существенных признаков и достигаемому техническому результату данный аналог выбран в качестве прототипа. Однако недостатком известной бороны является то. что она недостаточно эффективно разрушает почвенные комья, особенно на тяжелых почвах, а также не всегда обеспечивает полное вычесывание подрезанных сорняков. Это связано с тем, что борона выполнена фронтальной, в которой нет технических средств для изменения в широких пределах угла атаки цепного зубового модуля, с тем, что рыхлящие зубья У-обраэной формы выполнены прямыми, что препятствует достижению технического результата - повышению эффективности почвообработки. смсо 5Г 32451 В основу изобретения поставлена задача создания конструкции цепной зубовой вращающейся бороны для поверхностной обработки почвы, в которой устранены отмеченные недостатки прототила путем изменения конструкции рамы, узлов крепления цепного зубового модуля и наклона зубьев, прзволя^щих изменять в широких-пределах угогГтвтаки модуля и активность воздействия ето рабочих зубьев на почву В результате этого получен технический результат, заключающийся в многократном воздействии рыхлящих зубьев на почвенные комья и выброс сорной растительности из обрабатываемой полосы на дневную поверхность за счет центробежной силы и перемещения их вдоль цепного зубового модуля и счесывания растительных остатков с зубьев, согнутых в противоположную сторону движения модуля, и интенсивного крошения комьев почвы и выравнивания поверхности обрабатываемой зоны зубьями, согнутыми в сторону движения модупя, с перемещением почвенных агрегатов не по оси движения агрегата, а по диагонали обрабатываемой полосы, что существенно повышает эффективность обработки почвы. Указанный технический результат достигается за счет того, что в бороне гибкой вращающейся пропашной универсальной, содержащей раму, выполненную в виде бруса для крепления и фиксации на культиваторе, присоединенных к нему грядилей с распорной штангой, установленной в средней их части для изменения расстояния между концами грядилей и выполненной из отрезка цели модуля, на звеньях цепи которого закреплены У-образные прямые или отогнутые вдоль продольной оси рыхлящие зубья, прикрепленный к концам грядилей с возможностью вращения вдоль его продольной оси, брус выполнен Г-обраэным, к горизонтальной полке которого присоединены грядили с возможностью продольных фиксированных перестановок, а цепной зубовой модуль и распорная штанга присоединены к грядилям шарнирно, с возможностью угловых поворотов в горизонтальной плоскости для изменения угла атаки модуля. Согласно изобретению, цепной зубовой модуль прикреплен к грядилям посредством промежуточных осей, имеющих сферическую .головку и квадратный подголовник, установленные соответственно в сферических гнездах и квадратных отверстиях каждого грядиля, при этом квадратный подголовник оси и квадратное отверстие в грядилях выполнены разновеликими. Это позволяет осуществить угловые повороты осей при перестановках грядилей в продольном направлении и препятствовать их вращению при вращении модупя. Особенностью изобретения является также то, что на фиксирующей зубовой модуль втулке выполнена кольцевая канавка для размещения шплинта в потай. Это позволяет исключить наматывание сорняков на концы шплинта и элементы присоединения модуля к грядилям. Следующей особенностью изобретения является то, что цепной зубовой модуль бороны выполнен с возможностью разворотов вокруг вертикальной оси для изменения направления отогнутых в продольной оси зубьев. Это позволяет обес печить "нещадящий" или "щадящий" режим боронования. Указанные признаки необходимы и достаточны для обеспечения функционирования бороны и достижения технического результата. Они не известны из уровня техники и прямо из него не следуют, что дает основание считать созданное техническое решение на изобретательском уровне и соответствующим другим критериям изобретения. Причинно-следственная связь между совокупностью признаков и достигаемым техническим результатом состоит в том, что присоединение грядилей к горизонтальной полке Г-образного бруса с возможностью индивидуальных (независимо друг от друга) фиксируемых перестановок в продольном направлении, а цепного зубового модуля и распорной штанги шарнирно к грядилям с возможностью угловых поворотов в горизонтальной плоскости, позволяет в широких предепах изменять угол атаки модуля и степень натяжения модуля и за счет этого обеспечить многократное воздействие рыхлящих зубьеа на комья почвы по мере перемещения их вдоль модуля, тем самым повысить эффективность крошения почвенных глыб, выравненность поверхности обрабатываемой зоны (ПОЛОСЫ). Признак-соединение конца модуля с каждым грядилем посредством промежуточной оси, имеющей сферическую головку и квадратный подголовник, входящие в сферическое гнездо и квадратное отверстие грядиля, превышающее размер подголовника, позволило обеспечить угловые перемещения оси в горизонтальной и вертикальной плоскостях и одновременно предотвратить вращение оси относительно грядиля. Другой факультативный признак - наличие на втулке фиксирующей модуль на оси грядиля кольцевой канавки позволяет разместить шплинт в потай и исключить наматывание растительных остатков. Следующий факультативный признак-присоединение модуля к грядилям с возможностью разворотов вокруг вертикальной оси обеспечивает возможность "нещадящего" (при правостороннем) или "щадящего" (при левостороннем) углах атаки режима боронования почвы. На фиг. 1 показана борона гибкая вращающаяся пропашная универсальная, вид сверху при фронтальном расположении модуля с прямыми Уобразными зубьями; фиг. 2 - то же, при расположении модуля под углом вправо к направлению движения агрегата, на модуле закреплены У-образные изогнутые зубья; фиг. 3 - то же, при расположении модуля под углом влево к направлению движения агрегата; фиг. 4 - вид по стрелке А на фиг. 1, показано прикрепление грядилей к вертикальному брусу; фиг. 5 - вид по стр Б, на фиг. 3, то же; фиг. 6 - показан Г-образный вертикальный брус, вид сбоку; фиг. 7 - место I на фиг. 1, показано крепление конца модуля к грядилю; фиг. 8 место II на фиг. 1, показано крепление прямых рыхлящих зубьев на звене модуля; фиг. 9 - то же, крепление рыхлящих звеньев, отогнутых под углом к продольной оси модуля; фиг. 10 - вид по стр. В фиг. 8; фиг. 11 - сварной вариант креплеиия грядилей под углом влево; фиг. 12 - то же, 32451 крепление грядилей под углом вправо; фиг. 13 вид сбоку фиг. 11; фиг. 13а - вид фиг. 13 по стр. Г, показаны концы грядилей отогнутыми под углом, соответствующим углу атаки модуля; фиг. 14 - показан Г-образный брус Борона гибкая вращающаяся пропашная универсальная состоит из навешиваемой на культиватор рамы 1 и соединенного с нею концами иепного эубоаого модуля 2 бороны. Рама выполнена в виде прямоугольного в сечении Г-обраэного бруса 3 для установки в вертикальном положении и присоединенных к нему болтами 4 двух грядилей 5, выполненных в виде плоских продольных рессор, отогнутых в противоположные стороны в горизонтальной плоскости. Для обеспечения фиксированных продольных перемещений каждого грядиля 5 в прямом или обратном продольном направлении при изменении угла атаки модуля 2, каждый грядиль имеет ряд расположенных в продольном направлении отверстий 6, а на горизонтальной полке Г-образного бруса образованы совпадающие с ними отверстия 7. Фиксация Г-образного бруса в штатном гнезде культиватора производится болтами 8. В средней части грядили 5 соединены распорной резьбовой штангой 9, соединенной в средней части втулкой 10 с разнонаправленной резьбой для вращения воротком 10а. Свободными концами штанга шарнирно соединена грядилями 5. На концах грядилей 5 в квадратных отверстиях 11 со сферическими гнездами 12 с внешних сторон установлены оси 13 со сферическими головками 14 и квадратными подголовниками 15, соответственно входящими в сферические гнезда 12 и квадратные отверстия 11 каждого грядиля 5. При этом размеры квадратных отверстий 11 выполнены несколько больше размера квадратного подголовника 15 для обеспечения угловых поворотов в горизонтальной и вертикальной плоскостях, но достаточными для предотвращения их вращения вместе при вращении модуля 2. На свободном конце каждой оси 13 установлена втулка 16, жестко соединенная с крайним полузвеном 17 модуля 2, и фиксирующая втулка 18, на поверхности которой образована кольцевая проточка 19 для размещения шплинта 20 в потай. К каждому полузвену 17 присоединены крайние звенья 21 цепного модуля 2, на которых и последующих закреплены во взаимно перпендикулярных плоскостях прямые 22 ипи отогнутые 23 под углом продольной оси модуля У-обраэные рыхлящие зубья. Борона работает следующим образом. Перед работой в зависимости от агротехники обработки почвы, состояния обрабатываемого слоя почвы, глубины обработки и состояния засоренности почвы сорняками проводят регулировку степени натяжения цепного модуля 2 или устанавливают расчетную стрелу прогиба модуля, для чего вращают втулку 10 посредством воротка 10а до требуемых пределов. Затем устанавливают расчетную глубину обработки почвы путем перемещения вверх или вниз вертикальной полки Г-образного бруса 3 в штатном гнезде культиватора. Для разрушения поверхностной почвенной корки, перфорации ее. с цепью улучшения газообмена в почве и предотвращения потерь почвенной влаги через поверхностное испарение, а также на легких почвах, не засоренных сорной растительностью, модуль 2 с прямыми зубьями 22 устанавливают по фронту Движения агрегата, для чего грядили 5 устанавливают на горизонтальной попке Г-образного бруса 3 друг лрогиа друга и фиксируют болтами 4. При работе на тяжелых комковатых почвах для крошения глыбы и выравнивания поверхности обрабатываемой полосы борону перестраивают в другом варианте, когда устанавливают модуль 2 с прямыми зубьями, заменяют модулем с отогнутыми зубьями с наклоном зубьев в сторону движения агрегата, то есть в "нещадящем" режиме, а при влажной и засоренной почве сорняка высотой травостоя более 20 см модуль 2 устанавливают на грядилях с ротацией согнутых зубьев в противоположную сторону движения агрегата, то есть в режиме "щадящий". При этом поверхность почвы выравнивается и растительные остатки вычесываются и выбрасываются на дневую поверхность, очистка модуля от налипающей почвы и сорняков происходит за счет счесывания их с зубьев потоком набегающей почвы. В обоих случаях регулируется угол атаки модуля 2 путем перестановки грядилей 5 на горизонтальном Г-обраэном брусе со смещением грядилей одного относительно другого и фиксации их через отверстия б болтами. Глубина обработки регулируется путем перемещения вверх ипи вниз вертикальной полки Г-обраэного бруса, а степень натяжения модуля 2 и регулирование стрелы прогиба модуля осуществляется посредством воротка 10а. В варианте исполнения грядили 5 могут быть постоянно жестко (посредством сварки) закреплены под постоянные правосторонний (фиг. 11) или левосторонний (фиг. 10) угол атаки в пределах от 25° до 40° относительно оси движения агрегата. При этом концы грядилей 5 в местах крепления модуля 2 или выше отогнуты (фиг. 13а) под углом, равным углу атаки модуля. При движении бороны по обрабатываемой полосе, в результате хонтакта зубьев 22 или 23 с почвой, модуль 2 вращается, разрушая почвенную корку и комья, растительные остатки вьмесываются и выбрасываются на поверхность полосы, боронование происходит по диагонали обрабатываемой полосы, которая имеет ровную поверхность, за счет чего в десятки раз уменьшается поверхностное испарение влаги, т.е. создаются оптимальные условия для роста и развития культуры. Применение заявляемой бороны позволяет. расширить ее диапазон применения на всех типах почв с различными физико-механическими показателями их, при различных запасах почвенной влаги и различной степени засоренности участков сорняками, выбрать оптимальные режимы боронования не только в агрегате с почвообрабатывающими приставками культиватора, но и использовать как самостоятельное орудие, например в довсходовый, послевсходовый периоды вегетации пропашных культур. 32451 ВИД А Фиг. 2 Фиг. 3 Фиг. 4 /OZ2 S Фиг 5 Фиг. 6 32451 Фиг. 13і Фиг, 14 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122)3-72-89 {03122)2-57-03
