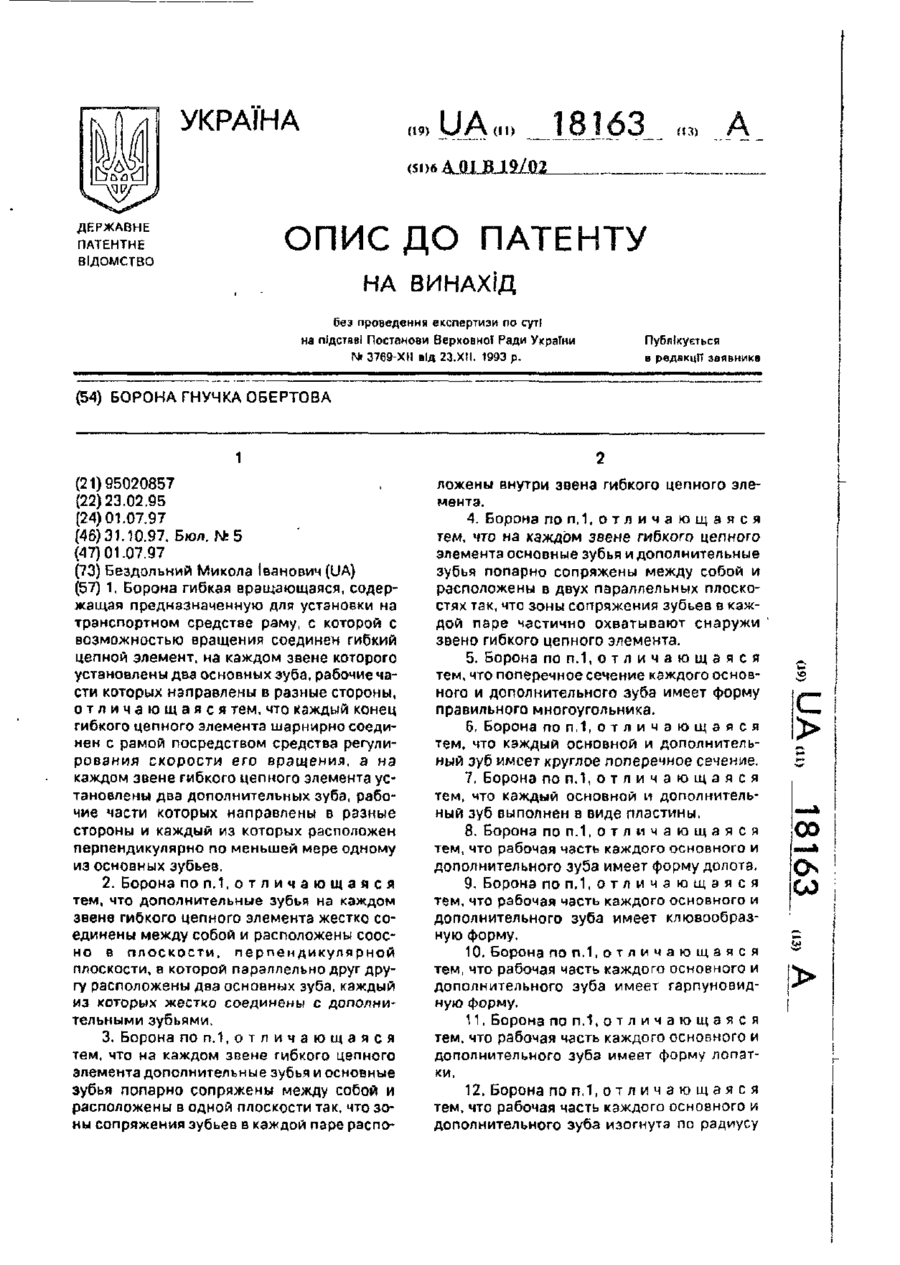

Борона гнучка обертова
Формула / Реферат
1. Борона гибкая вращающаяся, содержащая предназначенную для установки на транспортном средстве раму, с которой с возможностью вращения соединен гибкий цепной элемент, на каждом звене которого установлены два основных зуба, рабочие части которых направлены в разные стороны, отличающаяся тем, что каждый конец гибкого цепного элемента шарнирно соединен с рамой посредством средства регулирования скорости его вращения, а на каждом звене гибкого цепного элемента установлены два дополнительных зуба, рабочие части которых направлены в разные стороны и каждый из которых расположен перпендикулярно по меньшей мере одному из основных зубьев.
2. Борона по п.1,отличающаяся тем, что дополнительные зубья на каждом звене гибкого цепного элемента жестко соединены между собой и расположены соосно в плоскости, перпендикулярной плоскости, в которой параллельно друг другу расположены два основных зуба, каждый из которых жестко соединены с дополнительными зубьями,
3. Борона по п. 1,отличающаяся тем, что на каждом звене гибкого цепного элемента дополнительные зубья и основные зубья попарно сопряжены между собой и расположены в одной плоскости так, что зоны сопряжения зубьев в каждой паре расположены внутри звена гибкого цепного элемента.
4. Борона по п.1,отличающаяся тем, что на каждом звене гибкого цепного элемента основные зубья и дополнительные зубья попарно сопряжены между собой и расположены в двух параллельных плоскостях так, что зоны сопряжения зубьев в каждой паре частично охватывают снаружи звено гибкого цепного элемента.
5. Борона по п. 1,отличающаяся тем, что поперечное сечение каждого основного и дополнительного зуба имеет форму правильного многоугольника.
6. Борона по п.1, отличающаяся тем, что каждый основной и дополнительный зуб имеет круглое поперечное сечение.
7. Борона по п.1, отличающаяся тем, что каждый основной и дополнительный зуб выполнен в виде пластины.
8. Борона по п.1, отличающаяся тем, что рабочая часть каждого основного и дополнительного зуба имеет форму долота.
9. Борона по п.1, отличающаяся тем, что рабочая часть каждого основного и дополнительного зуба имеет клювообразную форму.
10. Борона по п.1, отличающаяся тем, что рабочая часть каждого основного и дополнительного зуба имеет гарпуновидную форму.
11. Борона по п.1, отличающаяся тем, что рабочая часть каждого основного и дополнительного зуба имеет форму лопатки.

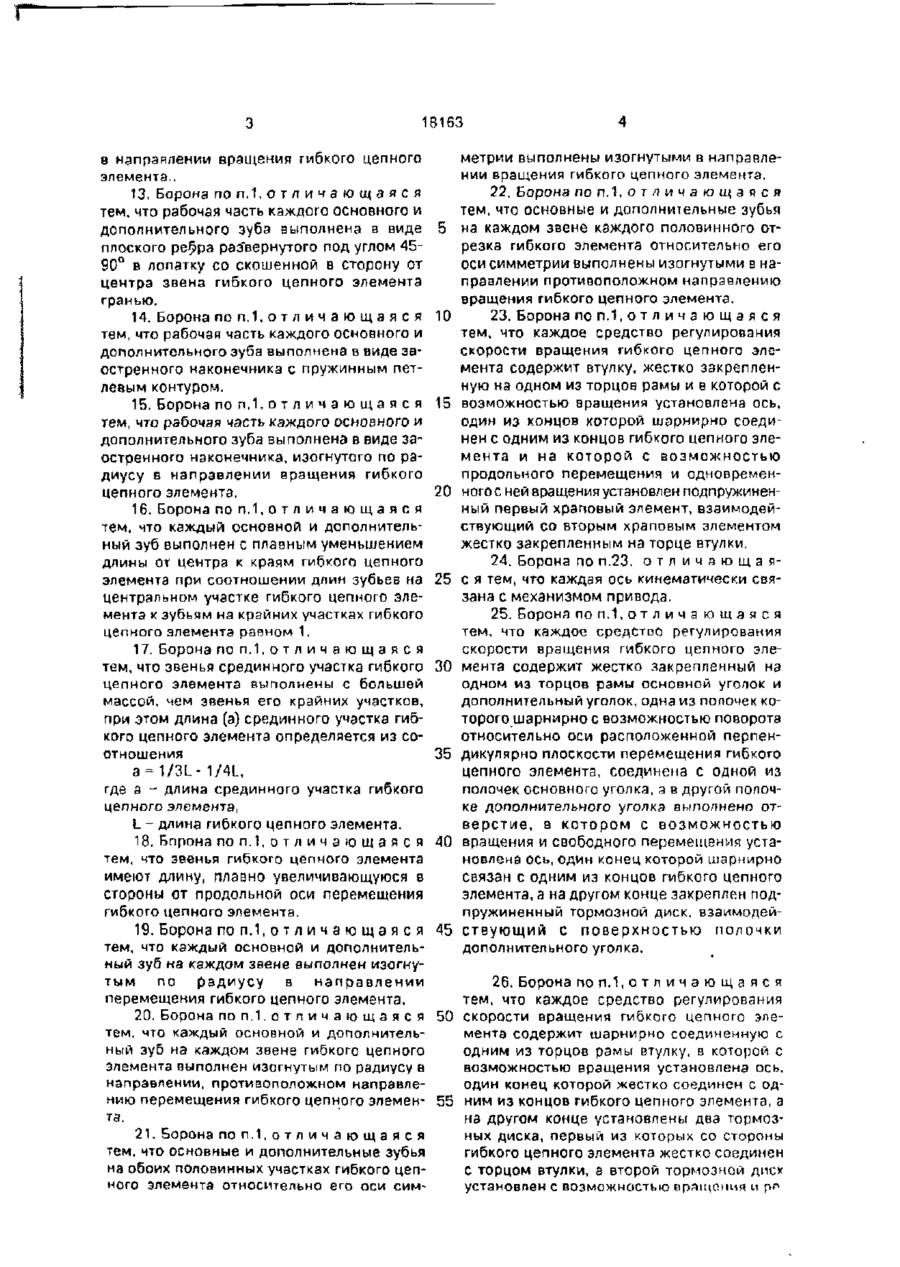

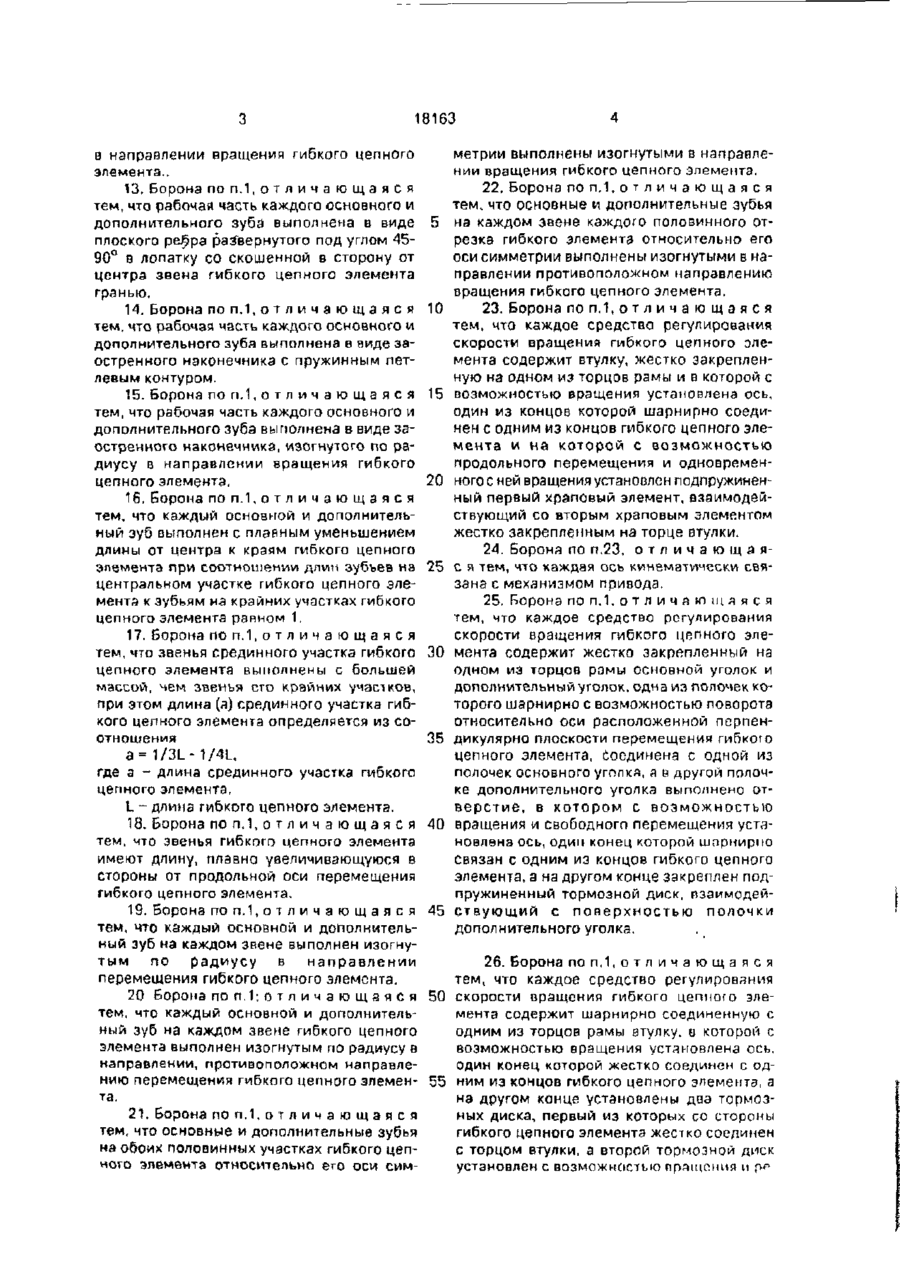

12. Борона по п.1, отличающаяся тем, что рабочая часть каждого основного и дополнительного зуба изогнута по радиусу в направлении вращения гибкого цепного элемента..
13. Борона по п.1,отличающаяся тем, что рабочая часть каждого основного и дополнительного зуба выполнена в виде плоского ребра развернутого под углом 45-90° в лопатку со скошенной в сторону от центра звена гибкого цепного элемента гранью.
14. Борона по п.1,отличающаяся тем, что рабочая часть каждого основного и дополнительного зуба выполнена в виде заостренного наконечника с пружинным петлевым контуром.
15. Борона по п.1,отличающаяся тем, что рабочая часть каждого основного и дополнительного зуба выполнена в виде заостренного наконечника, изогнутого по радиусу в направлении вращения гибкого цепного элемента.
16. Борона по п.1,отличающаяся тем, что каждый основной и дополнительный зуб выполнен с плавным уменьшением длины от центра к краям гибкого цепного элемента при соотношении длин зубьев на центральном участке гибкого цепного элемента к зубьям на крайних участках гибкого цепного элемента равном 1.
17. Борона по п.1,отличающаяся тем, что звенья срединного участка гибкого цепного элемента выполнены с большей массой, чем звенья его крайних участков, при этом длина (а) срединного участка гибкого цепного элемента определяется из соотношения
где а - длина срединного участка гибкого цепного элемента,
L - длина гибкого цепного элемента.
18. Борона по п.1,отличающаяся тем, что звенья гибкого цепного элемента имеют длину, плавно увеличивающуюся в стороны от продольной оси перемещения гибкого цепного элемента.
19. Борона по п.1,отличающаяся тем, что каждый основной и дополнительный зуб на каждом звене выполнен изогнутым по радиусу в направлении перемещения гибкого цепного элемента.
20. Борона по п.1,отличающаяся тем, что каждый основной и дополнительный зуб на каждом звене гибкого цепного элемента выполнен изогнутым по радиусу в направлении, противоположном направлению перемещения гибкого цепного элемента.
21. Борона по п.1,отличающаяся тем, что основные и дополнительные зубья на обоих половинных участках гибкого цепного элемента относительно его оси симметрии выполнены изогнутыми в направлении вращения гибкого цепного элемента.
22. Борона по п.1,отличающаяся тем, что основные и дополнительные зубья на каждом звене каждого половинного отрезка гибкого элемента относительно его оси симметрии выполнены изогнутыми в направлении противоположном направлению вращения гибкого цепного элемента.
23. Борона по п.1,отличающаяся тем, что каждое средство регулирования скорости вращения гибкого цепного элемента содержит втулку, жестко закрепленную на одном из торцов рамы и в которой с возможностью вращения установлена ось, один из концов которой шарнирно соединен с одним из концов гибкого цепного элемента и на которой с возможностью продольного перемещения и одновременного с ней вращения установлен подпружиненный первый храповый элемент, взаимодействующий со вторым храповым элементом жестко закрепленным на торце втулки.
24. Борона по п.23, отличаю щ а я-с я тем, что каждая ось кинематически связана с механизмом привода.
25. Борона по п.1,отличающаяся тем, что каждое средство регулирования скорости вращения гибкого цепного элемента содержит жестко закрепленный на одном из торцов рамы основной уголок и дополнительный уголок, одна из полочек которого шарнирно с возможностью поворота относительно оси расположенной перпендикулярно плоскости перемещения гибкого цепного элемента, соединена с одной из полочек основного уголка, а в другой полочке дополнительного уголка выполнено отверстие, в котором с возможностью вращения и свободного перемещения установлена ось, один конец которой шарнирно связан с одним из концов гибкого цепного элемента, а на другом конце закреплен подпружиненный тормозной диск, взаимодействующий с поверхностью полочки дополнительного уголка.
26. Борона по п.1,отличающаяся тем, что каждое средство регулирования скорости вращения гибкого цепного элемента содержит шарнирно соединенную с одним из торцов рамы втулку, в которой с возможностью вращения установлена ось, один конец которой жестко соединен с одним из концов гибкого цепного элемента, а на другом конце установлены два тормозных диска, первый из которых со стороны гибкого цепного элемента жестко соединен с торцом втулки, а второй тормозной диск установлен с возможностью вращения и регулируемого посредством гаек продольного перемещения, и дисковый нож.

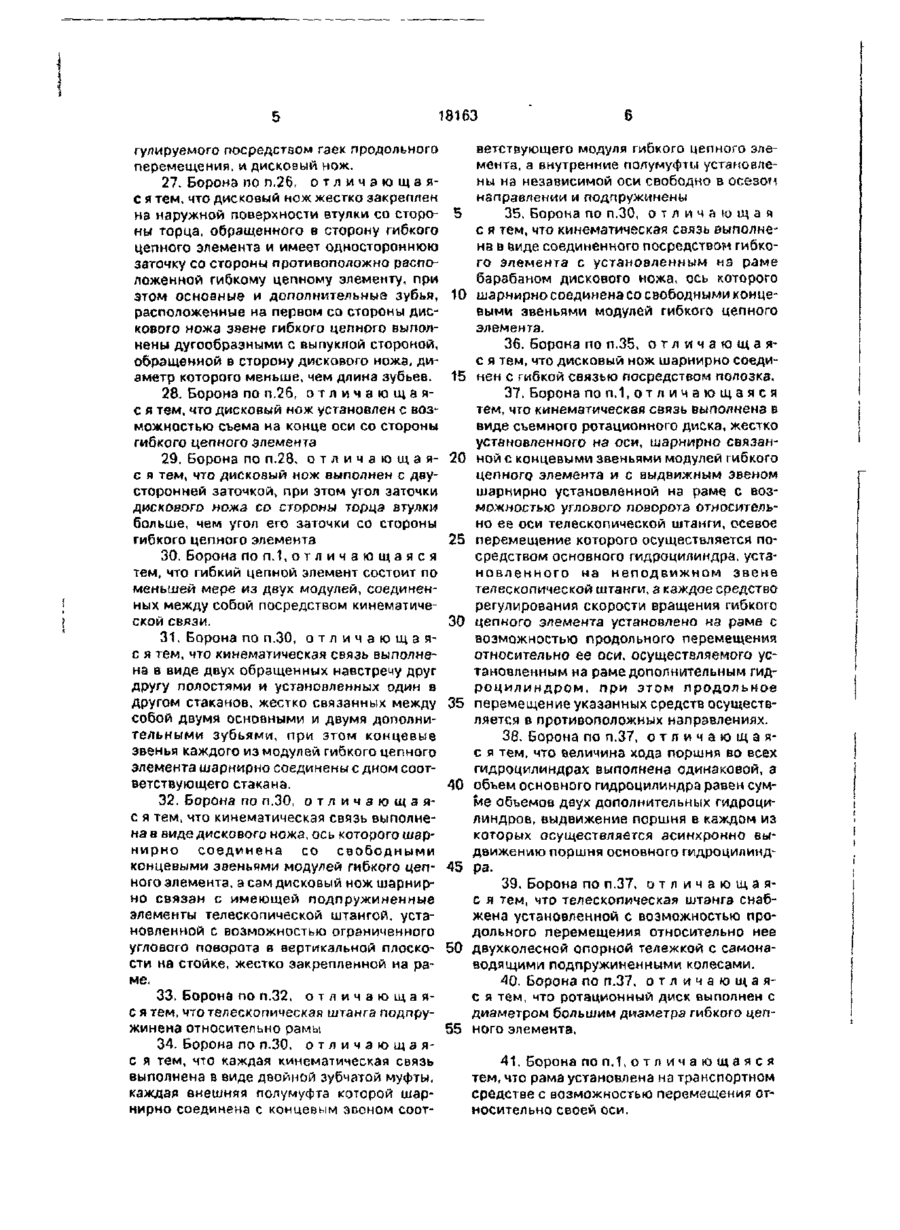

27. Борона пр п.26, отличающаяся тем, что дисковый нож жестко закреплен на наружной поверхности втулки со стороны торца, обращенного в сторону гибкого цепного элемента и имеет одностороннюю заточку со стороны противоположно расположенной гибкому цепному элементу, при этом основные и дополнительные зубья, расположенные на первом со стороны дискового ножа звене гибкого цепного выполнены дугообразными с выпуклой стороной, обращенной в сторону дискового ножа, диаметр которого меньше, чем длина зубьев.
28. Борона по п.26, отличающаяся тем, что дисковый нож установлен с возможностью съема на конце оси со стороны гибкого цепного элемента.
29. Борона по п.28, отличающаяся тем, что дисковый нож выполнен с двусторонней заточкой, при этом угол заточки дискового ножа со стороны торца втулки больше, чем угол его заточки со стороны гибкого цепного элемента.
30. Борона по п.1,отличающаяся тем, что гибкий цепной элемент состоит по меньшей мере из двух модулей, соединенных между собой посредством кинематической связи.
31. Борона по п.30, отличающаяся тем, что кинематическая связь выполнена в виде двух обращенных навстречу друг другу полостями и установленных один в другом стаканов, жестко связанных между собой двумя основными и двумя дополнительными зубьями, при этом концевые звенья каждого из модулей гибкого цепного элемента шарнирно соединены с дном соответствующего стакана.
32. Борона по п.30, отличающаяся тем, что кинематическая связь выполнена в виде дискового ножа, ось которого шарнирно соединена со свободными концевыми звеньями модулей гибкого цепного элемента, а сам дисковый нож шарнирно связан с имеющей подпружиненные элементы телескопической штангой, установленной с возможностью ограниченного углового поворота в вертикальной плоскости на стойке, жестко закрепленной на раме.
33. Борона по п.32, отличающаяся тем, что телескопическая штанга подпружинена относительно рамы.
34. Борона по п.30, отличающаяся тем, что каждая кинематическая связь выполнена в виде двойной зубчатой муфты, каждая внешняя полумуфта которой шарнирно соединена с концевым звеном соответствующего модуля гибкого цепного эле мента, а внутренние полумуфты усгановле ны на независимой оси свободно в осевом направлении и подпружинены.
35. Борона по п.30, отличающаяся тем, что кинематическая связь выполнена в виде соединенного посредством гибкого элемента с установленным на раме барабаном дискового ножа, ось которого шарнирно соединена со свободными концевыми звеньями модулей гибкого цепного элемента.
36. Борона по п.35, отличающаяся тем, что дисковый нож шарнирно соединен с гибкой связью посредством полозка.
37. Борона по п.1,отличающаяся тем, что кинематическая связь выполнена в виде сьемного ротационного диска, жестко установленного на оси, шарнирно связанной с концевыми звеньями модулей гибкого цепного элемента и с выдвижным звеном шарнирно установленной на раме с возможностью углового поворота относительно ее оси телескопической штанги, осевое перемещение которого осуществляется посредством основного гидроцилиндра, установленного на неподвижном звене телескопической штанги, а каждое средство регулирования скорости вращения гибкого цепного элемента установлено на раме с возможностью продольного перемещения относительно ее оси, осуществляемого установленным на раме дополнительным гидроцилиндром, при этом продольное перемещение указанных средств осуществляется в противоположных направлениях.
38. Борона по п.37, отличающаяся тем, что величина хода поршня во всех гидроцилиндрах выполнена одинаковой, а объем основного гидроцилиндра равен сумме объемов двух дополнительных гидроцилиндров, выдвижение поршня в каждом из которых осуществляется асинхронно выдвижению поршня основного гидроцилиндра.
39. Борона по п.37, отличающаяся тем, что телескопическая штанга снабжена установленной с возможностью продольного перемещения относительно нее двухколесной опорной тележкой с самонаводящими подпружиненными колесами.
40. Борона по п.37, отличающаяся тем, что ротационный диск выполнен с диаметром большим диаметра гибкого цепного элемента.
41. Борона по п.1,отличающаяся тем, что рама установлена на транспортном средстве с возможностью перемещения относительно своей оси.

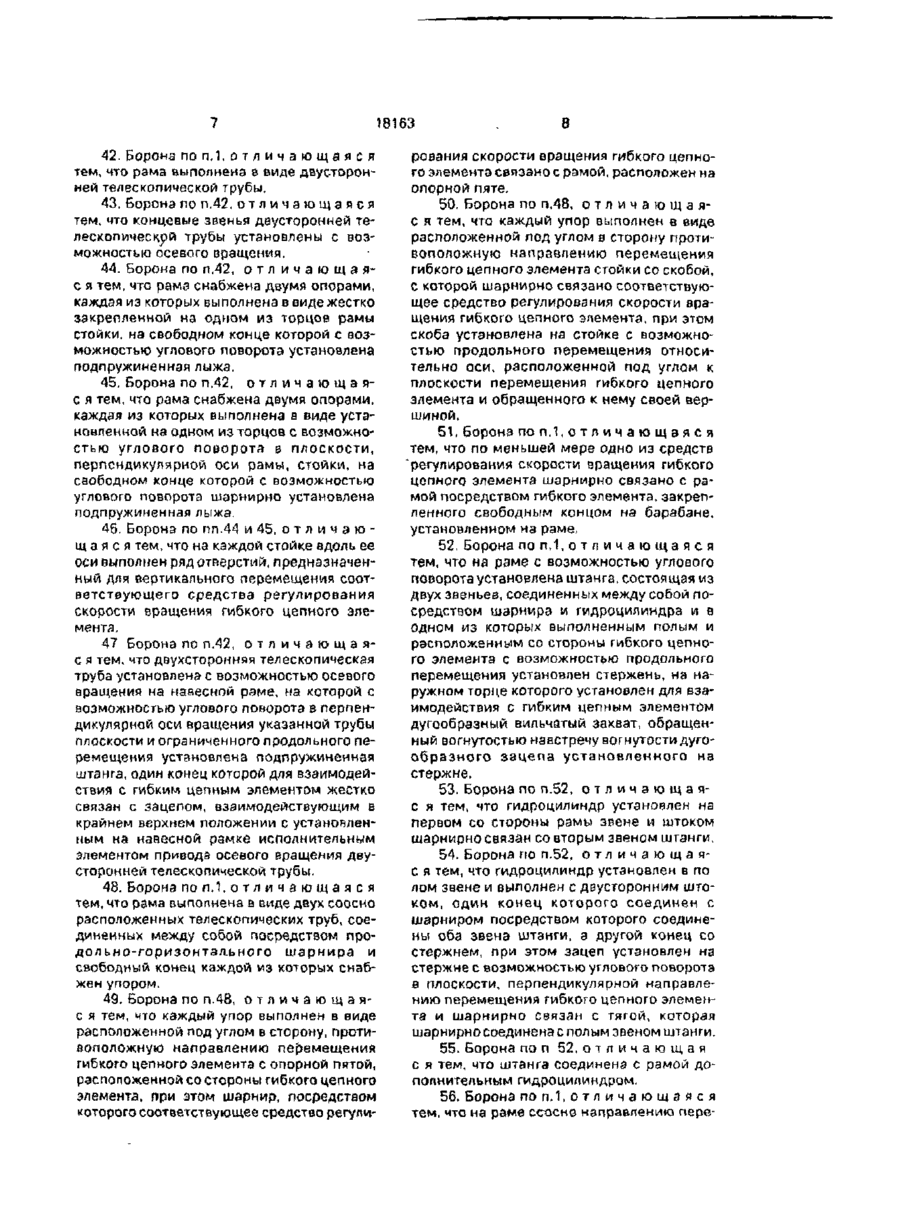

42. Борона по п.1,отличающаяся тем, что рама выполнена в виде двусторонней телескопической трубы.
43. Борона по п.42, отличающаяся тем, что концевые звенья двусторонней телескопической трубы установлены с возможностью осевого вращения.
44. Борона по п.42, отличающаяся тем, что рама снабжена двумя опорами, каждая из которых выполнена в виде жестко закрепленной на одном из торцов рамы стойки, на свободном конце которой с возможностью углового поворота установлена подпружиненная лыжа.
45. Борона по п.42, отличающаяся тем, что рама снабжена двумя опорами, каждая из которых выполнена в виде установленной на одном из торцов с возможностью углового поворота в плоскости, перпендикулярной оси рамы, стойки, на свободном конце которой с возможностью углового поворота шарнирно установлена подпружиненная лыжа.
46. Борона по пп.44 и 45, отличающаяся тем, что на каждой стойке вдоль ее оси выполнен ряд отверстий, предназначенный для вертикального перемещения соответствующего средства регулирования скорости вращения гибкого цепного элемента.
47. Борона по п.42, отличающаяся тем, что двухсторонняя телескопическая труба установлена с возможностью осевого вращения на навесной раме, на которой с возможностью углового поворота в перпендикулярной оси вращения указанной трубы плоскости и ограниченного продольного перемещения установлена подпружиненная штанга, один конец которой для взаимодействия с гибким цепным элементом жестко связан с зацепом, взаимодействующим в крайнем верхнем положении с установленным на навесной рамке исполнительным элементом привода осевого вращения двусторонней телескопической трубы.
48. Борона по п. 1,отличающаяся тем, что рама выполнена в виде двух соосно расположенных телескопических труб, соединенных между собой посредством продольно-горизонтального шарнира и свободный конец каждой из которых снабжен упором.
49. Борона по п.48, отличающая-с я тем, что каждый упор выполнен в виде расположенной под углом в сторону, противоположную направлению перемещения гибкого цепного элемента с опорной пятой, расположенной со стороны гибкого цепного элемента, при этом шарнир, посредством которого соответствующее средство регулирования скорости вращения гибкого цепного элемента связано с рамой, расположен на опорной пяте.
50. Борона по п.48, отличающаяся тем, что каждый упор выполнен в виде расположенной под углом в сторону противоположную направлению перемещения гибкого цепного элемента стойки со скобой, с которой шарнирно связано соответствующее средство регулирования скорости вращения гибкого цепного элемента, при этом скоба установлена на стойке с возможностью продольного перемещения относительно оси, расположенной под углом к плоскости перемещения гибкого цепного элемента и обращенного к нему своей вершиной.
51. Борона по п.1,отличающаяся тем, что по меньшей мере одно из средств регулирования скорости вращения гибкого цепного элемента шарнирно связано с рамой посредством гибкого элемента, закрепленного свободным концом на барабане, установленном на раме.
52. Борона по п.1,отличающаяся тем, что на раме с возможностью углового поворота установлена штанга, состоящая из двух звеньев, соединенных между собой посредством шарнира и гидроцилиндра и в одном из которых выполненным полым и расположенным со стороны гибкого цепного элемента с возможностью продольного перемещения установлен стержень, на наружном торце которого установлен для взаимодействия с гибким цепным элементом дугообразный вильчатый захват, обращенный вогнутостью навстречу вогнутости дугообразного зацепа установленного на стержне.
53. Борона по п.52, отличающая-с я тем, что гидроцилиндр установлен на первом со стороны рамы звене и штоком шарнирно связан со вторым звеном штанги.
54. Борона по п.52, отличающая-с я тем, что гидроцилиндр установлен в полом звене и выполнен с двусторонним штоком, один конец которого соединен с шарниром посредством которого соединены оба звена штанги, а другой конец со стержнем, при этом зацеп установлен на стержне с возможностью углового поворота в плоскости, перпендикулярной направлению перемещения гибкого цепного элемента и шарнирно связан с тягой, которая шарнирно соединена с полым звеном штанги.
55. Борона по п. 52, отличающийся тем, что штанга соединена с рамой дополнительным гидроцилиндром.

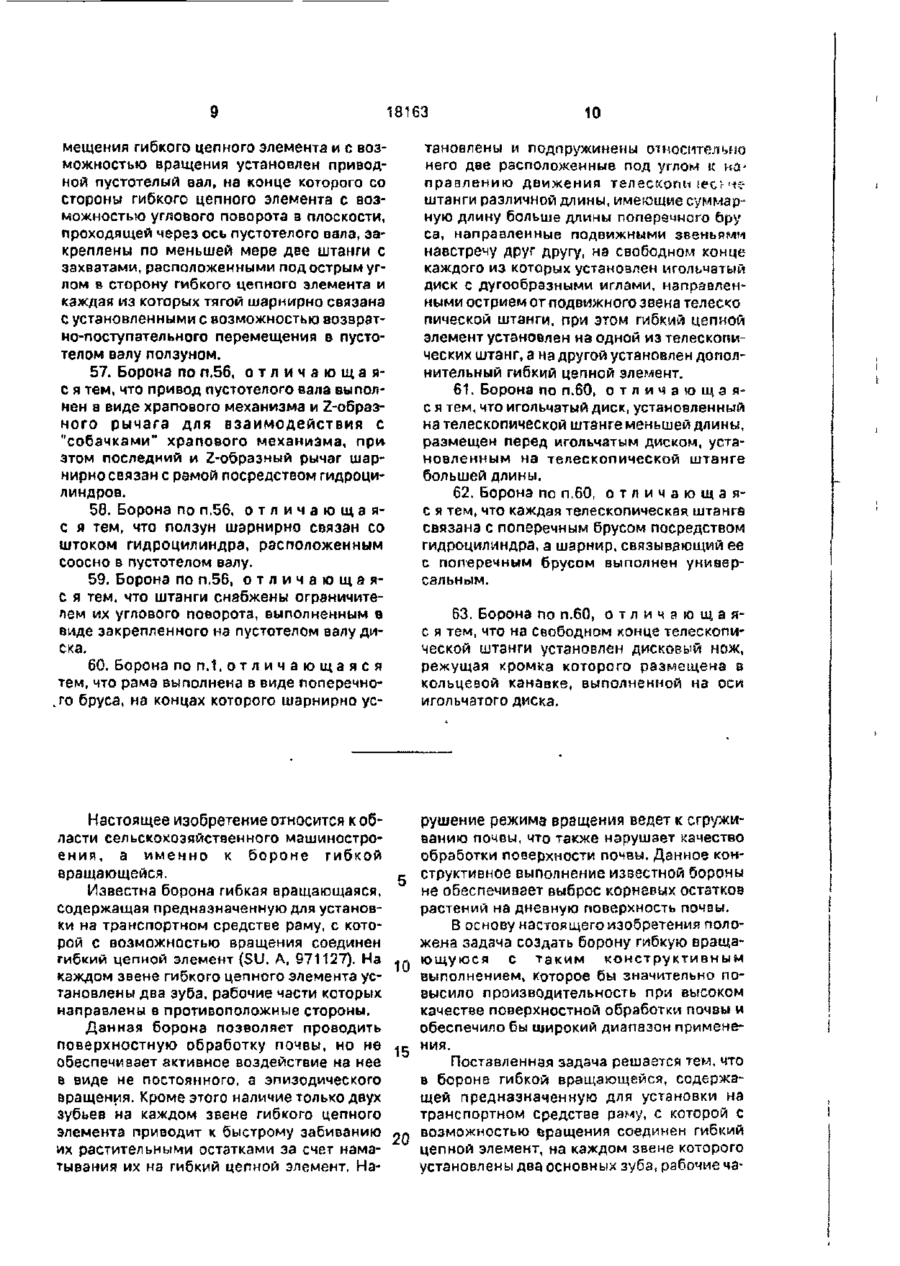

56. Борона по п. 1,отличающаяся тем, что на раме ссосно направлению перемещения гибкого цепного элемента и с возможностью вращения установлен приводной пустотелый, вал, на конце которого со стороны гибкого цепного элемента с возможностью углового поворота в плоскости, проходящей через ось пустотелого вала, закреплены по меньшей мере две штанги с захватами, расположенными под острым углом в сторону гибкого цепного элемента и каждая из которых тягой шарнирно связана с установленными с возможностью возвратно-поступательного перемещения в пустотелом валу ползуном.
57. Борона по п.56, отличающаяся тем, что привод пустотелого вала выполнен в виде храпового механизма и Z-образного рычага для взаимодействия с "собачками" храпового механизма, при этом последний и Z-образный рычаг шарнирно связан с рамой посредством гидроцилиндров.
58. Борона по п.56, отличающаяся тем, что ползун шарнирно связан со штоком гидроцилиндра, расположенным соосно в пустотелом валу.
59. Борона по п.56, отличающаяся тем, что штанги снабжены ограничителем их углового поворота, выполненным в виде закрепленного на пустотелом валу диска.
60. Борона по п.1,отличающаяся тем, что рама выполнена в виде поперечного бруса, на концах которого шарнирно установлены и подпружинены относительно него две расположенные под углом к направлению движения телескопические штанги различной длины, имеющие суммарную длину больше длины поперечного бруса, направленные подвижными звеньями навстречу друг другу, на свободном конце каждого из которых установлен игольчатый диск с дугообразными иглами, направленными острием от подвижного звена телескопической штанги, при этом гибкий цепной элемент установлен на одной из телескопических штанг, а на другой установлен дополнительный гибкий цепной элемент.
61. Борона по п.60, отличающаяся тем, что игольчатый диск, установленный на телескопической штанге меньшей длины, размещен перед игольчатым диском, установленным на телескопической штанге большей длины.
62. Борона по п.60, отличающаяся тем, что каждая телескопическая штанга связана с поперечным брусом посредством гидроцилиндра, а шарнир, связывающий ее с поперечным брусом выполнен универсальным.
63. Борона по п.60, отличающаяся тем, что на свободном конце телескопической штанги установлен дисковый нож, режущая кромка которого размещена в кольцевой канавке, выполненной на оси игольчатого диска.
Текст

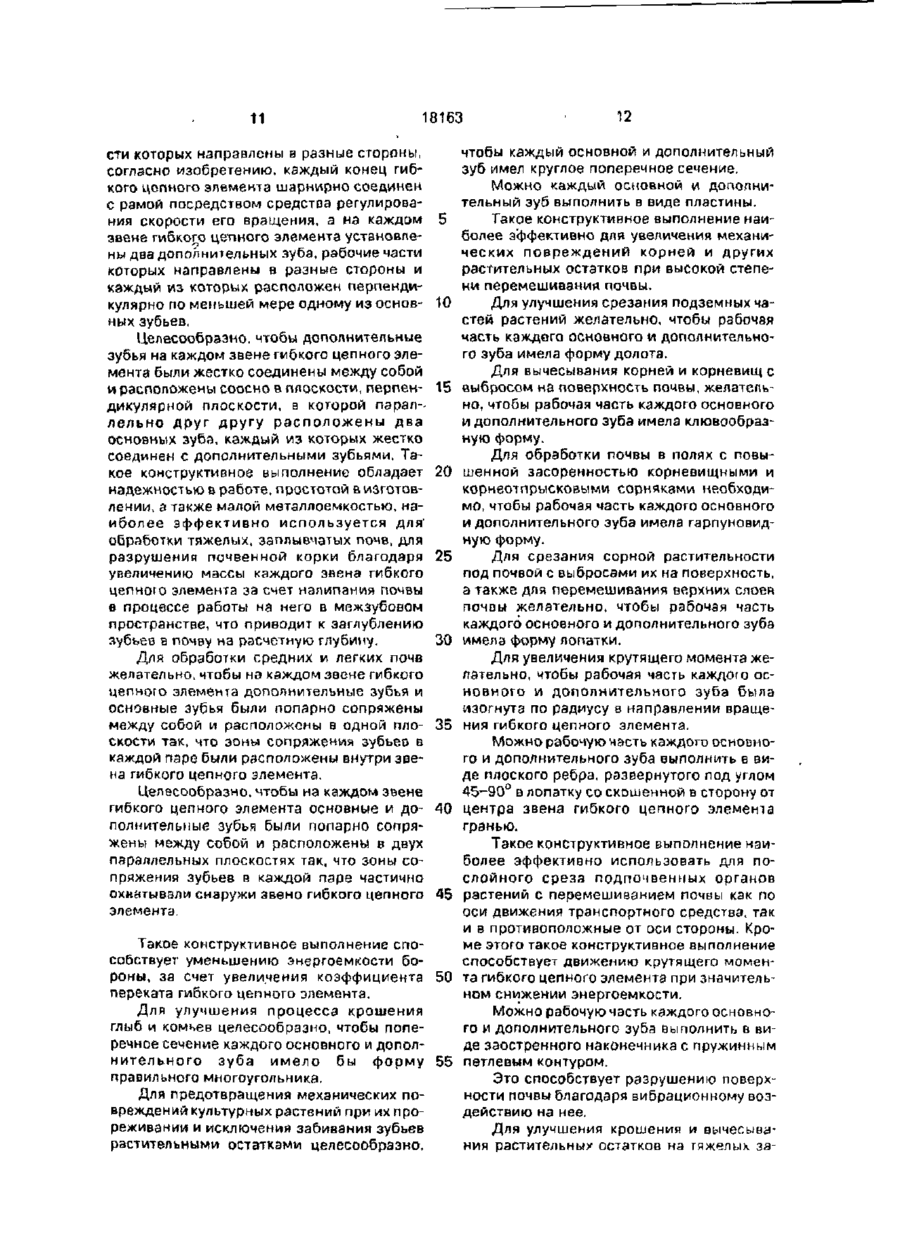

1, Борона гибкая вращающаяся, содержащая предназначенную для установки на транспортном средстве раму, с которой с возможностью вращения соединен гибкий цепной элемент, на каждом звене которого установлены два основных зуба, рабочие части которых направлены в разные стороны, о т л и ч а ю щ а я с я тем, что каждый конец гибкого цепного элемента шарнирно соединен с рамой посредством средства регулирования скорости его вращения, а на каждом звене гибкого цепного элемента установлены два дополнительных зуба, рабочие части которых направлены в разные стороны и каждый из которых расположен перпендикулярно по меньшей мере одному из основных зубьев. 2. Борона по п.1, о т л и ч а ю щ а я с я тем, что дополнительные зубья на каждом звене гибкого цепного элемента жестко соединены между собой и расположены соосно в п л о с к о с т и , п е р п е н д и к у л я р н о й плоскости, в которой параллельно друг другу расположены два основных зуба, каждый из которых жестко соединены с дополнительными зубьями. 3. Борона по п.1, о т л и ч а ю щ а я с я тем, что на каждом звене гибкого цепного элемента дополнительные зубья и основные зубья попарно сопряжены между собой и расположены в одной плоскости так, что зоны сопряжения зубьев в каждой паре распо ложены внутри звена гибкого цепного элемента. А. Борона по п,1, о т л и ч а ю щ а я с я тем, что на каждом звене гибкого цепного элемента основные зубья и дополнительные зубья попарно сопряжены между собой и расположены в двух параллельных плоскостях так, что зоны сопряжения зубьев в каждой паре частично охватывают снаружи звено гибкого цепного элемента. 5. Борона по п.1, о т л и ч а ю щ а я с я тем, что поперечное сечение каждого основного и дополнительного зуба имеет форму правильного многоугольника. 6. Борона по п.1, о т л и ч а ю щ а я с я тем, что каждый основной и дополнительный зуб имеет круглое поперечное сечение. 7. Борона по п.1, о т л и ч а ю щ а я с я тем, что каждый основной и дополнительный зуб выполнен в виде пластины. 8. Борона по п.1, о т л и ч а ю щ з я с я тем, что рабочая часть каждого основного и дополнительного зу5а имеет форму долота. 9. Борона по п . 1 , о т л и ч а ю щ а я с я тем, что рабочая часть каждого основного и дополнительного зуба имеет клювообразную форму. 10. Борона по п . 1 , о т л и ч а ю щ а я с я тем, что рабочая часть каждого основного и дополнительного зуба имеет гарпуновидную форму. 11. Борона по п . 1 , о т л и ч а ю щ а я с я тем, что рабочая часть каждого основного и дополнительного зуба имеет форму лопатки. 12. Борона по п.1, о т л и ч а ю щ а я с я тем, что рабочая часть каждого основного и дополнительного зуба изогнута по радиусу 18163 в направлении вращения гибкого цепного элемента.. 13. Борона по п. 1 , о т л и ч а ю щ а я с я тем, что рабочая часть каждого основного и дополнительного зуба выполнена в виде плоского ре^рэ развернутого под углом 4590° в лопатку со скошенной в сторону от центра звена гибкого цепного элемента гранью, 5 14. Борона по п . 1 , о т л и ч а ю щ а я с я 10 тем, что рабочая часть каждого основного и дополнительного зуба выполнена в виде заостренного наконечника с пружинным петлевым контуром. 15. Борона по п. 1 , о т л и ч а ю щ а я с я 15 тем, что рабочая часть каждого основного и дополнительного зуба выполнена в виде заостренного наконечника, изогнутого по радиусу в направлении вращения гибкого цепного элемента, 20 16. Борона по п . 1 , о т л и ч а ю щ а я с я тем, что каждый основной и дополнительный зуб выполнен с плавным уменьшением длины от центра к краям гибкого цепного эпцмента при соотношении длин зубьев на 25 центральном участке гибкого цепного элемента к зубьям на крайних участках гибкого цепного элемента рапном 1, 17. Ворона по п . 1 , о т л и ч а ю щ а я с я тем, что звенья срединного участка гибкого цепного элемента выполнены с большей массой, чем звенья сто крайних участков, при этом длина (л) срединного участка гибкого цепного элемента определяется из соотношения a - 1/3L-1/4L, где а -- длина срединного участка гибкого цепного элемента, L - длина гибкого цепного элемента. 18. Борона по п . 1 , о т л и ч а ю щ а я с я тем, что звенья гибкого цепного элемента имеют длину, плавно увеличивающуюся в стороны от продольной оси перемещения гибкого цепного элемента. 19. Борона по п . 1 , о т л и ч а ю щ а я с я тем, что каждый основной и дополнительный зуб на каждом звене выполнен изогнутым по радиусу в направлении перемещения гибкого цепного элемента. 20 Ворона по п.1; о т л и ч а ю щ а я с я тем. что каждый основной и дополнительный зуб на каждом звене гибкого цепного элемента выполнен изогнутым по радиусу в направлении, противоположном направлению перемещения гибкого цепного элемента. 21. Ворона п о п . 1 , о т л и ч а ю щ а я с я тем, что основные и дополнительные зубья на обоих половинных участках гибкого цепного элемента относительно его оси сим 30 35 40 45 метрии выполнены изогнутыми в направлении вращения гибкого цепного элемента. 22. Борона по п.1, о т л и ч а ю щ а я с я тем, что основные и дополнительные зубья на каждом звене каждого половинного отрезка гибкого элемента относительно его оси симметрии выполнены изогнутыми в направлении противоположном направлению вращения гибкого цепного элемента. 23. Борона по п . 1 , о т л и ч а ю щ а я с я тем, что каждое средство регулирования скорости вращения гибкого цепного элемента содержит втулку, жестко закрепленную на одном из торцов рамы и в которой с возможностью вращения установлена ось, один из концов которой шарнирно соединен с одним из концов гибкого цепного элемента и на которой с возможностью продольного перемещения и одновременногос ней вращения установлен подпружиненный первый храповый элемент, взаимодействующий со вторым храповым элементом жестко закрепленным на торце втулки. 24. Борона по п.23. о т л и ч а ю щ а яс я тем, что каждая ось кинематически связана с механизмом привода. 25. Борона по п.1, о т л и ч я ш щ я я с я тем, что каждое средство регулирования скорости вращения гибкого цепного элемента содержит жестко закрепленный на одном из торцов ромы основной уголок и дополнительный уголок, одна из полочек которого шарнирно с возможностью поворота относительно оси расположенной перпендикулярно плоскости перемещения гибкого цепного элемента, соединена с одной из полочек основного угплка, а и другой полочке дополнительного уголка выполнено отверстие, в к о т о р о м с в о з м о ж н о с т ь ю вращения и свободного перемещения установлена ось, один конец которой шарнирно связан с одним из концов гибкого цепного элемента, а на другом конце закреплен подпружиненный тормозной диск, взаимодейСтвующий с п о в е р х н о с т ь ю полочки дополнительного уголка, 26. Борона по п . 1 , о т л и ч а ю щ а я с я тем, что каждое средство регулирования 50 скорости вращения гибкого цепного элемента содержит шарнирно соединенную с одним из торцов рамы втулку, в которой с возможностью вращения установлена ось. один конец которой жестко соединен с од55 ним из концов гибкого цепного элемента, а нэ другом конце установлены два тормозных диска, первый из которых со стороны гибкого цепного элемента жест ко соединен с торцом втулки, а второй тормозной диск установлен с возможностью иращония и Г^ 18163 6 ветствующего модуля гибкого цепного элегулируемого посредством гаек продольного мента, а внутренние полумуфты установлеперемещения, и дисковый нож. ны на независимой оси свободно в осезом 27. Борона по п,26, о т л и ч а ю щ а я направлении и подпружинены с я тем, что дисковый нож жестко закреплен на наружной поверхности втулки со сторо- 5 35, Борона по п.30, о т л и ч а ю щ а я ны торца, обращенного в сторону гибкого с я тем, что кинематическая связь выполнецепного элемента и имеет одностороннюю на в виде соединенного посредством гибкозаточку со стороны противоположно распого элемента с установленным из раме ложенной гибкому цепному элементу, при барабаном дискового ножа, ось которого этом основные и дополнительные зубья, 10 шарнирно соединена со свободными концерасположенные на первом со стороны дисвыми звеньями модулей гибкого цепного кового ножа звене гибкого цепного выполэлемента. нены дугообразными с выпуклой стороной, 36. Борона по п. 35, о т л и ч а ю щ а я обращенной в сторону дискового ножа, дис я тем, что дисковый нож шарнирно соедиаметр которого меньше, чем длина зубьев. 15 ней с гибкой связью посредством полозка. 37. Борона по п . 1 , о т л и ч а ю щ а я с я 28. Борона по п.2б, о т л и ч а ю щ а я с я тем, что дисковый нож установлен с возтем, что кинематическая связь выполнена в можностью съема на конце оси со стороны виде съемного ротационного диска, жестко гибкого цепного элемента установленного на оси, шарнирно саязан29. Борона по п.28. о т л и ч а ю щ а я - 20 ной с концевыми звеньями модулей гибкого с я тем, что дисковый нож выполнен с двуцепного элемента и с выдвижным звеном сторонней заточкой, при этом угол заточки шарнирно установленной на раме с воздискового ножа со стороны торца втулки можностью углового поворота относительбольше, чем угол его заточки со стороны но ее оси телескопической штанги, осевое гибкого цепного элемента 25 перемещение которого осуществляется по30. Борона по п.1 . о т л и ч а ю щ а я с я средством основного гидроцилиндра, устатем, что гибкий цепной элемент состоит по н о в л е н н о г о на н е п о д в и ж н о м звене меньшей мере из двух модулей, соединентелескопической штанги, а каждое средство ных между собой посредством кинематичерегулирования скорости вращения гибкого ской связи. 30 цепного элемента установлено на раме с 31. Ворона по п.30, о т л и ч а ю щ а я возможностью продольного перемещения с я тем, что кинематическая связь выполнеотносительно ее оси, осуществляемого усна в виде двух обращенных навстречу друг тановленным на раме дополнительным гиддругу полостями и установленных один в р о ц и л и н д р о м , п р и этом продольное другом стаканов, жестко связанных между 35 перемещение указанных средств осуществсобой двумя основными и двумя дополниляется в противоположных направлениях. тельными зубьями, при этом концевые 38. Борона по л.37, о т л и ч а ю щ а я звенья каждого из модулей гибкого цепного с я тем, что величина хода поршня во всех элемента шарнирно соединены с дном соотгидроцилиндрах выполнена одинаковой, а ветствующего стакана. 40 объем основного гидроцилиндра равен сум32. Борона по п.30, о т л и ч а ю щ а я ме объемов двух дополнительных гидроцис я тем, что кинематическая связь выполнелиндров, выдвижение поршня в каждом из на в виде дискового НОЖИ, ось которого шаркоторых осуществляется асинхронно вынирно соединена со свободными движению поршня основного гидроцилиндконцевыми звеньями модулей гибкого цеп- 45 ра. ного элемента, а сам дисковый нож шарнир39. Борона по п.37, о т л и ч а ю щ а я но связан с имеющей подпружиненные с я тем, что телескопическая штэнгэ снабэлементы телескопической штангой, устажена установленной с возможностью проновленной с возможностью ограниченного дольного перемещения относительно нее углового поворота в вертикальной плоско- 50 двухколесной опорной тележкой с самонасти на стойке, жестко закрепленной на раводящими подпружиненными колесами. ме. 40. Борона по п.37, о т л и ч а ю щ а я 33. Борона по п.32, о т л и ч а ю щ а я с я тем, что ротационный диск выполнен с с я тем, что телескопическая штанга подпрудиаметром большим диаметра гибкого цепжинена относительно рамы 55 ного элемента. 34. Борона по п.30, о т л и ч з ю щ а я с я тем, что каждая кинематическая связь 41. Борона по п. 1 , о т л и ч а ю щ а я с я выполнена в виде двойной зубчатой муфты, тем, что рама установлена на транспортном каждая внешняя полумуфта которой шарсредстве с возможностью перемещения отнирно соединена с концевым эвеном соотносительно своей оси, 18163 42. Борона по п . 1 , о т л и ч а ю щ а я с я тем, что рама выполнена а виде двусторонней телескопической трубы. 43. Борона по п.42, о т л и ч а ю щ а я с я тем, что концевые звенья двусторонней телескопическрй трубы установлены с возможностью осевого вращения. 44. Борона по п.42, о т л и ч а ю щ а я с я тем, что рамз снабжена двумя опорами, каждая из которых выполнена в виде жестко закрепленной на одном из торцов рамы стойки, на свободном конце которой с возможностью углового поворота установлена подпружиненная лыжа. 45. Борона по п,42, о т л и ч э ю щ а я с я тем, что рама снабжена двумя опорами, каждая из которых выполнена в виде установленной на одном из торцов с возможностью углового поворота в плоскости, перпендикулярной оси рамы, стойки, на свободном конце которой с возможностью углового поворота шарнирно установлена подпружиненная лыжа. 46. Борона по пп.44 и 45, о т л и ч а ю щ а я с я тем, что на каждой стойке вдоль ее оси выполнен ряд отверстий, предназначенный для вертикального перемещения соответствующего средства регулирования скорости вращения гибкого цепного элемента. 47 Борона по п.42, о т л и ч а ю щ а яс я тем, что двухсторонняя телескопическая труба установлена с возможностью осевого вращения на навесной раме, на которой с возможностью углового поворота в перпендикулярной оси вращения указанной трубы плоскости и ограниченного продольного перемещения установлена подпружиненная штанга, один конец которой для взаимодействия с гибким цепным элементом жестко связан с зацепом, взаимодействующим в крайнем верхнем положении с установленным на навесной рамке исполнительным элементом привода осевого вращения двусторонней телескопической трубы, 48. Борона по п . 1 , о т л и ч а ю щ а я с я тем, что рама выполнена в виде двух соосно расположенных телескопических труб, соединенных между собой посредством продол ьно-гор изо нтал.ь но го ш а р н и р а и свободный конец каждой из которых снабжен упором. 49. Борона по п.48, о т л и ч а ю щ а я с я тем, что каждый упор выполнен в виде расположенной под углом в сторону, противоположную направлению перемещения гибкого цепного элемента с опорной пятой, расположенной со стороны гибкого цепного элемента, при этом шарнир, посредством которого соответствующее средство регули 8 рования скорости вращения гибкого цепного элемента связано с рамой, расположен на опорной пяте, 50. Борона по п.48, о т л и ч а ю щ а я с я тем, что каждый упор выполнен в виде расположенной под углом в сторону противоположную направлению перемещения гибкого цепного элемента стойки со скобой, с которой шарнирно связано соответствующее средство регулирования скорости вращения гибкого цепного элемента, при этом скоба установлена на стойке с возможностью продольного перемещения относительно оси, расположенной под углом к плоскости перемещения гибкого цепного элемента и обращенного к нему своей вершиной. 51. Борона по п . 1 , о т л и ч а ю щ а я с я тем, что по меньшей мере одно из средств регулирования скорости вращения гибкого цепного элемента шарнирно связано с рамой посредством гибкого элемента, закрепленного свободным концом на барабане, установленном на раме. 52. Борона по п.1, о т л и ч а ю щ а я с я тем, что на раме с возможностью углового поворота установлена штанга, состоящая из двух звеньев, соединенных между собой посредством шарнира и гидроцилиндра и в одном из которых выполненным полым и расположенным со стороны гибкого цепного элемента с возможностью продольного перемещения установлен стержень, на наружном торце которого установлен для взаимодействия с гибким цепным элементом дугообразный вильчатый захват, обращенный вогнутостью навстречу вогнутости дугоо б р а з н о г о зацепа установленного на стержне. 53. Борона по п.52, о т л и ч а ю щ а я с я тем, что гидроцилиндр установлен на первом со стороны рамы эвене и штоком шарнирно связан со вторым эвеном штанги, 54. Борона по п.52, о т л и ч а ю щ а я С я тем, что гидроцилиндр установлен в по лом звене и выполнен с двусторонним штоком, один конец которого соединен с шарниром посредством которого соединены оба звена штанги, а другой конец со стержнем, при этом зацеп установлен на стержне с возможностью углового поворота в плоскости, перпендикулярной направлению перемещения гибкого цепного элемента и шарнирно связан с тягой, которая шарнирно соединена с полым звеном штанги. 55. Борона по п 52, о т л и ч а ю щ а я с я тем, что штанга соединена с рамой допопнительным гидроцилиндром, 56. Борона по п . 1 , о т л и ч а ю щ а я с я тем, что на раме ссосно направлению пере 18163 мещения гибкого цепного элемента и с возможностью вращения установлен приводной пустотелый вал, на конце которого со стороны гибкого цепного элемента с возможностью углового поворота в плоскости, проходящей через ось пустотелого вала, закреплены по меньшей мере две штанги с захватами, расположенными под острым углом в сторону гибкого цепного элемента и каждая из которых тягой шарнирно связана С установленными с возможностью возвратно-поступательного перемещения в пустотелом валу ползуном. 57. Борона по п.56, о т л и ч а ю щ а я с я тем, что привод пустотелого вала выполнен в виде храпового механизма и Z-обрззного рычага для в з а и м о д е й с т в и я с "собачками" храпового механизма, п р » этом последний и Z-образный рычаг шарнирно связан с рамой посредством гидроцилиндров. 58. Борона по п.56, о т л и ч а ю щ а я с я тем, что ползун шарнирно связан со штоком гидроцилиндрэ, расположенным соосно в пустотелом валу. 59. Борона по п.56, о т л и ч а ю щ а я с я тем. что штанги снабжены ограничителем их углового поворота, выполненным в виде закрепленного на пустотелом валу диска. 60. Борона по п . 1 , о т л и ч а ю щ а я с я тем, что рама выполнена в виде поперечноj o бруса, на концах которого шарнирно ус 10 тановлены и подпружинены относительно него две расположенные под углом к направлению движения телескопи set г s-tcштанги различной длины, имеющие суммарную длину больше длины поперечного бру са, направленные подвижными звеньямм навстречу друг другу, на свободном конце каждого из которых установлен игольчатый диск с дугообразными иглами, направленными острием от подвижного звена телеско пической штанги, при этом гибкий цепной элемент установлен на одной из телескопических штанг, а на другой установлен дополнительный гибкий цепной элемент. 61. Борона по п.60, о т л и ч а ю щ а я с я тем, что игольчатый диск, установленный на телескопической штанге меньшей длины, размещен перед игольчатым диском, установленным на телескопической штанге большей длины. 62. Борона по п.60, о т л и ч а ю щ а я с я тем, что каждая телескопическая штанга связана с поперечным брусом посредством гидроцилиндра, а шарнир, связывающий ее с поп-еречным брусом выполнен униэерсальнвім. 63. Борона по п.60, о т л и ч а ю щ а я с я тем, что на свободном конце телескопической штанги установлен дисковый нож, режущая кромка которого размещена в кольцевой канавке, выполненной на оси игольчатого диска. Настоящее изобретение относится к обрушение режима вращения ведет к сгруживанию почвы, что также нарушает качество ласти сельскохозяйственного машинострообработки поверхности почвы. Данное конения, а именно к бороне гибкой вращающейся, п структивное выполнение известной бороны не обеспечивает выброс корневых остатков Известна борона гибкая вращающаяся, растений на дневную поверхность почвы. содержащая предназначенную для установВ основу настоящего изобретения полоки на транспортном средстве раму, с котожела задача создать борону гибкую вращарой с возможностью вращения соединен с таким конструктивным гибкий цепной элемент {SU, А, 971127). На 1 Г | ю щ у ю с я выполнением, Которое бы значительно покаждом звене гибкого цепного элемента усвысило производительность при высоком тановлены два зуба, рабочие части которых качестве поверхностной обработки почвы и направлены в противоположные стороны, обеспечило бы широкий диапазон применеДанная борона позволяет проводить поверхностную обработку почвы, но не 15 н и я > обеспечивает активное воздействие на нее Поставленная задача решается тем, что в виде не постоянного, а эпизодического в бороне гибкой вращающейся, содержавращения. Кроме этого наличие только двух щей предназначенную для установки на зубьев на каждом звене гибкого цепного транспортном средстве раму, с которой с элемента приводит к быстрому забиванию „л возможностью вращения соединен гибкий их растительными остатками за счет намацепной элемент, на каждом звене которого тывания их на гибкий цепной элемент, Наустановлены два основных зуба, рабочие ча 11 18163 сти которых направлены в разные стороны, согласно изобретению, каждый конец гибкого цепного элемента шарнирно соединен с рамой посредством средстра регулирования скорости его вращения, а на каждом заенй гибкого цепного элемента установлены два дополнительных зуба, рабочие части которых направлены в разные стороны и каждый из которых расположен перпендикулярно по меньшей мере одному из основных зубьев. Целесообразно,чтобы дополнительные зубья на каждом звене гибкого цепного элемента были жестко соединены между собой и расположены соосно в плоскости, перпендикулярной плоскости, в которой парал-лельно друг другу расположены два основных зуба, каждый из которых жестко соединен с дополнительными зубьями. Такое конструктивное выполнение обладает надежностью в работе, простотой в изготовлении, а также малой металлоемкостью, наиболее эффективно используется для' обработки тяжелых, заплывчатых почв, для разрушения почвенной корки благодаря увеличению массы каждого эвена гибкого цепного элемента за счет налипания почвы в процессе работы на него в межзубовом пространстве, что приводит к заглублению зубьее в почву на расчетную глубину. 5 10 15 20 25 30 Для обработки средних и легких почв желательно, чтобы на каждом звене гибкого цепного элемента дополнительные зубья и основные зубья были попарно сопряжены между собой и расположены в одной пло- 35 скости так, что зоны сопряжения зубьео в каждой паре были расположены внутри звена гибкого цепного элемента. Целесообразно, чтобы на каждом звене гибкого цепного элемента основные и до- 40 полнительные зубья были попарно сопряжены между собой и расположены в двух параллельных плоскостях так, что зоны сопряжения зубьев в каждой пэре частично охнатывзли снаружи звено гибкого цепного 45 элемента. Такое конструктивное выполнение способствует уменьшению энергоемкости бороны, за счет увеличения коэффициента 50 переката гибкого цепного элемента. Для улучшения процесса крошения глыб и комкев целесообразно, чтобы поперечное сечение каждого основного и дополнительного зуба имело бы форму 55 правильного многоугольника. Для предотвращения механических повреждений культурных растений при их прореживании и исключения забивания зубьев растительными остатками целесообразно. 12 чтобы каждый основной и дополнительный зуб имел круглое поперечное сечение. Можно каждый основной и дополнительный зуб выполнить в виде пластины. Такое конструктивное выполнение наиболее эффективно для увеличения механических повреждений корней и других растительных остатков при высокой степени перемешиваний почвы. Для улучшения срезания подземных частей растений желательно, чтобы рабочая часть каждого основного и дополнительного зуба имела форму долота. Для вычесывания корней и корневище выбросом на поверхность почвы, желательно, чтобы рабочая часть каждого основного и дополнительного зуба имела клювообразную форму. Для обработки почвы в полях с повышенной засоренностью корневищными и корнеотпрысковыми сорняками необходимо, чтобы рабочая часть каждого основного и дополнительного зуба имела гарпуновидную форму. Для срезания сорной растительности под почвой с выбросами их на поверхность, а также для перемешивания верхних слоев почоы желательно, чтобы рабочая часть каждого основного и дополнительного зуба имела форму лопатки, Для увеличения крутящего момента желательно, чтобы рабочая часть каждого основного и дополнительного зуба была изогнута по радиусу в направлении вращения гибкого цепного элемента. Можно рабочую часть каждого основного и дополнительного зуба выполнить в виде плоского ребра, развернутого под углом 45-90° Й лопатку со скошенной в сторону от центра звена гибкого цепного элемента гранью. Такое конструктивное выполнение наиболее эффективно использовать для послойного среза подпочвенных органов растений с перемешиванием почвы как по оси движения транспортного средства, так и в противоположные от оси стороны. Кроме этого такое конструктивное выполнение способствует движению крутящего момен* та гибкого цепного элемента при значительном снижении энергоемкости. Можно рабочую часть каждого основного и дополнительного зуба выполнить в виде заостренного наконечника с пружинным петлевым контуром. Это способствует разрушению поверхности почвы благодаря вибрационному воздействию на нее. Для улучшения крошения и вычесывания растительных остатков на тяжелых за 15 18163 рамы основной уголок и дополнительный уголок, одна из полочек которого шарнирно с возможностью поворота относительно оси, расположенной перпендикулярно плоскости перемещения гибкого цепного элемента, соединена с одной из полочек основного уголка, а в другой полочке дополнительного уголка выполнено отверстие, в котором с возможностью вращения и свободного перемещения установлена ось, один конец которой шарнирно связан с одним из концов гибкого цепного элемента, а на другом конце закреплен подпружиненный тормозной диск, взаимодействующий с поверхностью полочки дополнительного уголка. Целесообразно, чтобы каждое средство регулирования скорости вращения гибкого цепного элемента содержало шзрнирно соединенную с одним из торцоа рамы втулку, в которой с возможностью вращения установлена ось, один конец которой жестко соединен с одним из концов гибкого цепного элемента, а "на другом конце установлены два тормозных диска, первый из которых со стороны гибкого цепного элемента жестко соединен с торцом втулки, а второй тормозной диск установлен с возможностью вращения и регулируемого посредством гаек продольного перемещения и дисковый нож. Такое конструктивное выполнение средства регулирования скорости вращения гибкого цепного элемента предназначено для использования на боронах пропашного типа, обеспечивающих минимальную ширину защитной зоны, при условии, что указанное средство движется непосредственно по поверхности почвы, при этом дисковый нож исключает наматывание растительных остатков на неподвижную часть указанного средства. Для пропашных неширокозахватных борон с небольшими эпизодическими нагрузками на гибкий цепной элемент целесообразно, чтобы дисковый нож был жестко закреплен на наружной поверхности втулки со стороны торца, обращенного в сторону гибкого цепного элемента, и имел бы одностороннюю заточку со стороны противоположно расположенной гибкому цепному элементу, при этом основные и дополнительные зубья, расположенные ва первом со стороны дискового ножа звена гибкого цепного элемента, были выполнены дугообразными с выпуклой стороной, обращенной в сторону дискового ножа, диаметр которого меньше, чем длина зубьев. Для мощных широкозахватных борон, предназначенных дпя сплошной обработки почвы при больших эпизодических нагруз 5 10 15 20 16 ках, на гибкий цепной элемент необходимо дисковый нож установить с возможностью съема на конце оси со стороны гибкого цепного элемента. При этом для обеспечения автоматической заточки дискового ножа о поверхность почвы в процессе работы и повышения его эксплуатационной надежности необходимо дисковый нож выполнить с двусторонней заточкой, при этом угол заточки дискового ножа со стороны торца втулки должен быть больше, чем угол его заточки со стороны гибкого цепного элемента, Целесообразно, чтобы гибкий цепной элемент состоял по меньшей мере из двух модулей, соединенных между собой посредством кинематической связи. Такое конструктивное выполнение гибкого цепного элемента позволяет применять различные технологические процессы поверхностной обработки почвы при постоянной базовой раме. Для обеспечения автономной работы 25 каждого из модулей при неравномерной нагрузке на гибкий цепной элемент воздействующий на однородную по механическому составу поверхность почвы целесообразно кинематическую связь выполнить в виде 30 двух обращенных навстречу друг другу полостями и установленных один в другом стаканов, жестко связанных между собой двумя основными и двумя дополнительными зубьями, при этом концевые звенья каж35 дого из модулей гибкого цепного элемента шарнирно соединены с дном соответствующего стакана. Возможно кинематическую связь выполнить в виде дискового ножа, ось которо40 го шарнирно соединена со свободными концевыми звеньями модулей гибкого цепного элемента, а сам дисковый нож шарнирно связан с имеющей подпружиненные элементы телескопической штангой уста45 новленной с возможностью ограниченного углового поворота в вертикальной плоскости на стойке, жестко закрепленной на раме. Такое конструктивное выполнение 50 обеспечивает скоростную обработку ловер хности лочэы (при скорости транспортного средства от 15 км/час и выше) на заданную глубину не зависимо от массы гибкого цепного элемента при исключении галопирова55 ния гибкого цепного элемента. Для предотвращения от поломок желательно, чтобы телескопическая штанга была подпружинена относительно рамы В тех случаях, когда предлагаемая боро на используется дня обработки неоднород 13 18163 плывчатых почвах желательно, чтобы рабочая часть каждого основного и дополнительного зуба была выполнена в виде заостренного наконечника, изогнутого по радиусу в направлении вращения гибкого цепного элемента. Для предотвращения складывания гибкого цепного элемента за счет уменьшения сопротивления крутящему моменту и исключения повреждений корней культурных растений за счет уменьшения глубины обработки в приштамбовой зоне растений пропашных культур необходимо каждый основной и дополнительный зуб выполнить с плавным уменьшением длины от центра к краям гибкого цепного элемента при соотношении длин зубьев на центральном участке гибкого цепного элемента к зубьям на крайних участках гибкого цепного элемента равном 1:(0,3-0,4). Для однородной обработки почвы с исключением галопирования и складывания гибкого цепного элемента при увеличении его крутящего момента целесообразно Звенья срединного участка гибкого цепного элемента выполнить с большей массой, чем звенья его крайних участков, при этом длины срединного участка гибкого цепного элемента должны определяться из соотношения 1 5 10 15 20 25 30 где а - длина срединного участка гибкого цепного элемента; 35 L - длина гибкого цепного элемента. Для обеспечения равномерности обработки поверхности почвы при уменьшении массы гибкого цепного элемента желательно, чтобы звенья гибкого цепного элемента имели длину, плавно увеличивающуюся в сторону от продольной оси перемещения гибкого цепного элемента. Желательно, каждый основной и дополнительный зуб нз каждом звене выполнить изогнутым по радиусу в направлении перемещения гибкого цепного элемента. Благодаря этому обеспечивается хорошее погружение зубьев в почву, вычесывание корневых остатков, дробление комьев при незначительной массе гибкого цепного элемента В тех случаях, когда необходимо осуществить выравнивание поверхности почвы при незначительном смещении ее верхних слоев, а также для уплотнения поверхности почвы, желательно, чтобы каждый основной и дополнительный зуб на каждом звене гибкого цепного эпемеита бып выполнен изогнутым по радиусу в направлении, 40 45 50 55 14 противоположном направлению перемещения гибкого цепного элемента. Для формирования дополнительного крутящего момента, обеспечивающего повышение активности воздействия гибкого цепного элемента на обрабатываемую поверхность ПОЧЙЫ, желательно, чтобы основные и дополнительные зубья на каждом звене каждого половинного отрезка гибкого цепного элемента относительно его оси симметрии были выполнены изогнутыми в направлении вращения гибкого цепного элемента. Возможно основные и дополнительные зубья на каждом звене каждого половинного отрезка гибкого цепного элемента относительно его оси симметрии выполнить изогнутыми в направлении противоположном направлению вращения гибкого цепного элемента. Это обеспечивает выравнивание поверхности почвы как по оси перемещения гибкого цепного элемента, так и в стороны от нее. Целесообразно, чтобы каждое средство регулирования скорости вращения гибкого цепного элемента содержало втулку, жестко закрепленную на одном из торцов рамы и в которой с возможностью вращения была установлена ось, один из концов которой шарчирно соединен с одним из концов гибкого цепного элемента и на которой с возможностью продольного перемещения и одновременного с ней вращения установлен подпружиненный первый храповой элемент, взаимодействующий со вторым храповым элементом, жестко закрепленным на торце втулки, Такое"конструктивное выполнение наиболее целесообразно использовать на широкозахватных боронах, требующих при обработке почвы периодической остановки вращения гибкого цепного элемента и последующего расчесывания углового поворота осевой вибрации гибкого цепного элемента, обеспечивающих сброс растительных остатков и глыб. Для автоматизации процесса сброса растительных остатков и глыб с зубьев целесообразно каждую ось кинематически связать с механизмом привода. Для обеспечения максимальной ширины захвата в насаждениях с малой шириной междурядий, то есть обеспечения минимальной ширины защитных зон рядов пропашных культур необходимо, чтобы каждое средство регулирования скорости вращения гибкого цепного элемента содержало жестко закрепленный на одном из торцов UA УКРАЇНА (U) 03) опис до ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО НА ВИНАХІД без проведення експертизи по суті на підставі Постанови Верховної Ради України N. 3769-ХІІ вІд23.ХІІ. 1993 р, Публікується а редакції заявника (54) БОРОНА ГНУЧКА ОБЕРТОВА 1 (21)95020857 і (22)23.02.95 (24)01.07.97 (46)31.10.97. Бюл. № 5 {47)01.07.97 (73) Бездольний Микола Іванович (UA) (57) 1. Борона гибкая вращающаяся, содержащая предназначенную для установки на транспортном средстве раму, с которой с возможностью вращения соединен гибкий цепной элемент, на каждом звене которого установлены два основных зуба, рабочие части которых направлены в разные стороны, о т л и ч а ю щ а я с я тем. что каждый конец гибкого цепного элемента шарнирно соединен с рамой посредством средства регулирования скорости его вращения, а на каждом звене гибкого цепного элемента установлены два дополнительных зуба, рабочие части которых направлены в разные стороны и каждый из которых расположен перпендикулярно по меньшей мере одному из основных зубьев. 2, Борона по rt.t, о т л и ч а ю щ а я с я тем, что дополнительные зубья на каждом звене гибкого цепного элемента жестко соединены между собой и расположены соосно в п л о с к о с т и , п е р п е н д и к у л я р н о й плоскости, в которой параллельно друг другу расположены два основных зуба, каждый из которых жестко соединены с дополнительными зубьями, 3. Борона по п.1, о т л и ч а ю щ а я с я тем, что на каждом звене гибкого цепного элемента дополнительные зубья и основные зубья попарно сопряжены между собой и расположены в одной плоскости так, что зоны сопряжения зубьев в каждой пэре распо ложены внутри звена гибкого цепного элемента, 4. Борона по п.1, о т л и ч а ю щ а я с я тем. что на каждом звене гибкого цепного элемента основные зубья и дополнительные зубья попарно сопряжены между собой и расположены в двух параллельных плоскостях так, что зоны сопряжений зубьев в каждой ларе частично охватывают снаружи звено гибкого цепного элемента. 5. Борона по п.1, о т л и ч а ю щ а я с я тем, что поперечное сечение каждого основного и дополнительного зуба имеет форму правильного многоугольника. 6. Борона по п.1, о т л и ч а ю щ а я с я тем, что каждый основной и дополнительный зуб имеет круглое поперечное сечение. 7. Борона п о п , 1 , о т л и ч а ю щ а я с я тем, что каждый основной и дополнительный зуб выполнен в виде пластины. 8. Борона по п.1, о т л и ч а ю щ а я с я тем, что рабочая часть каждого основного и дополнительного зуба имеет форму долота. 9. Борона по п.1, о т л и ч а ю щ а я с я тем, что рабочая часть каждого основного и дополнительного зуба имеет клювообразную форму. 10. Борона по п.1, о т л и ч а ю щ а я с я тем, что рабочая часть каждого основного и дополнительного зуба имеет гарпуновидную форму, 11. Борона по п,1, о т л и ч а ю щ а я с я тем, что рабочая часть каждого основного и дополнительного зуба имеет форму лопатки. 12. Борона п о п . 1 , о т л и ч з ю щ а я с я тем, что рабочая часть каждого основного и дополнительного зуба изогнута по радиусу С 18163 в напряжении вращения гибкого цепного элемента.. 13. Борона по п.1, о т л и ч а ю щ з я с я тем, что рабочая часть каждого основного и дополнительного зуба выполнена в виде плоского ре^ра развернутого под углом 4590° в лопатку со скошенной в сторону от центра звена гибкого цепного элемента гранью. 14. Борона по п . 1 . о т л и ч а ю щ а я с я тем. что рабочая часть каждого основного и дополнительного зуба выполнена в виде заостренного наконечника с пружинным петлевым контуром. 15. Борона по п.1, о т л и ч а ю щ а я с я тем, что рабочая часть каждого основного и дополнительного зуба выполнена в виде заостренного наконечника, изогнутого по радиусу в направлении вращения гибкого цепного элемента, 16. Борона по п . 1 , о т л и ч а ю щ а я с я тем, что каждый основной и дополнительный зуб выполнен с плавным уменьшением длины от центра к краям гибкого цепною элемента при соотношении длин зубьев на центральном участке гибкого цепного элемента к зубьям ня крайних участках гибкого цепного элемента равном 1. 17. Борона по п . 1 , о т л и ч а ю щ а я с я тем. что звенья срединного участка гибкого цепного элемента выполнимы с большей массой, чем звенья его крайних участков, при этом длина (а) срединного участка гибкого цепного элемента определяется из соотношения а = 1/3L- 1/4Ц где а - длина срединного участка гибкого цепного элемента, L - длима гибко/ о цепного элемента. 18. Борона по п.1, о т л и ч э ю щ а я с я тем, что звенья гибкого цепного элемента имеют длину, плавно увеличивающуюся в стороны от продольной оси перемещения гибкого цепного элемента. 19. Борона по п . 1 , о т л и ч а ю щ а я с я тем, что каждый основной и дополнительный зуб на каждом звене наполнен изогнутым по радиусу в направлении перемещения гибкого цепного элемента. 20. Борона по п.1, о т л и ч а ю щ а я с я тем, что каждый основной и дополнительный зуб на каждом звене гибкого цепного элемента выполнен изогнутым по радиусу в направлении, противоположном направлению перемещения гибкого цепного элемента. 21. Борона по п . 1 , о т л и ч а ю щ а я с я тем, что основные и дополнительные зубья на обоих половинных участках гибкого цепного элемента относительно его оси сим 5 10 15 20 25 30 35 40 45 метрии выполнены изогнутыми в направлении вращения гибкого цепного элемента. 22. Борона по п.1, о т л и ч а ю щ а я с я тем. что основные и дополниіельньїе зубья на каждом звене каждого половинного отрезка гибкого элемента относительно его оси симметрии выполнены изоінутьіми в направлении противоположном направлению вращения гибкого цепного элемента. 23. Борона по п . 1 , о т л и ч а ю щ а я с я TDM. что каждое средство регулирования скорости вращения гибкого цепного элемента содержит втулку, жестко закрепленную на одном из торцов рамы и в которой с возможностью вращения установлена ось, один из концов которой шарнирно соединен с одним из концов гибкого цепного элемента и на которой с в о з м о ж н о с т ь ю продольною перемещения и одноеременного с ней вращения установлен подпружиненный первый храповий элемент, взаимодействующий со вторым храповым элементом жестко закрепленным на торце втулки, 24, Борона по п 23, о т л и ч а ю щ а я с я тем, что каждая ось кинематически связана с механизмом привода. 25 Борона пп п . 1 , о т л и ч а ю щ а я с я тем, что каждое средство регулирования скорости вращения гибкого цепного элемента содержит жестко закрепленный на одном из торцов рамы основной уголок и дополнительный уголок, одна из полочек которого шэрнирно с возможностью поворота относительно оси расположенной перпендикулярно плоскости перемещения гибкого цепного элемента, соединена с одной из полочек основного уголка, а в другой полочке дополнительного уголка выполнено отверстие, в к о т о р о м с в о з м о ж н о с т ь ю вращения и свободною перемещения установлена ось, один конец которой шарнирно связан с одним из концов гибкого цепного элемента, а на другом конце закреплен подпружиненный тормозной диск, взэимодейс т е у ю щ и й с п о в е р х н о с т ь ю полочки дополнительного уголка. 26. Борона по п . 1 , о т л и ч а ю щ а я с я тем. что каждое средство регулирования 50 скорости вращения гибкого цепного .-элемента содержит шарнирно соединенную с одним из торцов рамы втулку, в которой с возможностью вращения установлена ось, один конец которой жестко соединен с од55 ним из концов гибкого цепного элемента, а на другом конце установлены два тормозных диска, первый из которых со стороны гибкого цепного элемента жестко соединен с торцом втулки, а второй тормозной диск установлен с возможностью вращения и ре 18163 гулируемого посредством гаек продольного перемещения, и дисковый нож. 27. Борона по п.26, о т л и ч а ю щ а я с я тем, что дисковый нож жестко закреплен на наружной поверхности втулки со стороны торца, обращенного в сторону гибкого цепного элемента и имеет одностороннюю заточку со стороны противоположно расположенной гибкому цепному элементу, при этом основные и дополнительные зубья, расположенные на первом со стороны дискового ножа звене гибкого цепного выполнены дугообразными с выпуклой стороной, обращенной в сторону дискового ножа, диаметр которого меньше, чем длина зубьев. 28. Борона по п.26, о т л и ч а ю щ а я с я тем, что дисковый нож установлен с возможностью съема на конце оси со стороны гибкого цепного элемента. 29. Борона по п.28. о т л и ч а ю щ а я с я тем, что дисковый нож выполнен с двусторонней заточкой, при этом угол заточки дискового ножа со стороны торца втулки больше, чем угол его заточки со стороны гибкого цепного элемента. 30. Борона по п . 1 , о т л и ч а ю щ а я с я тем, что гибкий цепной элемент состоит по меньшей мере из двух модулей, соединенных между собой посредством кинематической связи. 31. Борона по п.30, о т л и ч а ю щ а я с я тем, что кинематическая связь выполнена в виде двух обращенных навстречу друг "другу полостями и установленных один в другом стаканов, жестко связанных между собой двумя основными и двумя дополнительными зубьями, при этом концевые звенья каждого из модулей гибкого цепного элемента шарнирно соединены с дном соответствующего стакана. 32. Борона по п.30, о т л и п а ю щ а я с я тем, что кинематическая связь выполнена в виде дискового ножа, ось которого шарнирно соединена со свободными концевыми звеньями модулей гибкого цепного элемента, а сам дисковый нож шарнирно связан с имеющей подпружиненные элементы телескопической штангой, установленной с возможностью ограниченного углового поворота в вертикальной плоскости на стойке, жестко закрепленной на раме. 33. Борона по п.32, о т л и ч а ю щ а я с я тем, что телескопическая штанга подпружинена относительно рамы. 34. Борона по п.30, о т л и ч а ю щ а я с я тем, что каждая кинематическая связь выполнена в виде двойной зубчатой муфты, каждая внешняя полумуфта которой шарнирно соединена с концевым звоном соот 5 10 15 20 25 30 35 40 45 50 55 ветствующего модуля гибкого цепного элемента, а внутренние полумуфты установлены на независимой оси свободно в осевом направлении и подпружинены. 35. Борона по п.30, о т л и ч а ю щ а я с я тем, что кинематическая связь выполнена в виде соединенного посредством гибкого элемента с установленным на раме барабаном дискового ножа, ось которого шарнирно соединена со свободными концевыми звеньями модулей гибкого цепного элемента. 36. Борона по п.35, о т л и ч а ю щ а я с я тем, что дисковый нож шарнирно соединен с гибкой связью посредством полозка. 37. Борона по п. 1 , о т л и ч а ю щ а я с я тем, что кинематическая связь выполнена в виде съемного ротационного диска, жестко установленного на оси, шарнирно связанной с концевыми звеньями модулей гибкого цепного элемента и с выдвижным эвеном шарнирно установленной на раме с возможностью углового поворота относительно ее оси телескопической штанги, осевое перемещение которого осуществляется посредством основного гидроцилиндра, устан о в л е н н о г о на н е п о д в и ж н о м звене телескопической штанги, а каждое средство регулирования скорости вращения гибкого цепного элемента установлено на раме с возможностью продольного перемещения относительно ее оси, осуществляемого установленным на раме дополнительным гидр о ц и л и н д р о м , при этом п р о д о л ь н о е перемещение указанных средств осуществляется в противоположных направлениях. 38. Борона по п,37, о т л и ч а ю щ а я с я тем. что величина хода поршня во всех гидроцилиндрах выполнена одинаковой, а объем основного гидроцилиндра равен сумме объемов двух дополнительных гидроцилиндров, выдвижение поршня в каждом из которых осуществляется асинхронно выдвижению поршня основного гидроцилиндра. 39. Борона по п.37, о т л и ч а ю щ а я с я тем, что телескопическая штанга снабжена установленной с возможностью продольного перемещения относительно нее двухколесной опорной тележкой с самонаводящими подпружиненными колесами. 40. Борона по п.37. о т л и ч а ю щ а я с я тем, что ротационный диск выполнен с диаметром большим диаметра гибкого цепного элемента, 41. Борона по п.1, о т л и ч а ю щ а я с я тем, что рама установлена на транспортном средстве с возможностью перемещения относительно своей оси. 18163 42. Борона по п.1. о т л и ч а ю щ а я с я тем, что рама выполнена в виде двусторонней телескопической трубы. 43. Борона по п.42, о т л и ч а ю щ а я с я тем, что концевые звенья двусторонней телескопической трубы установлены с возможностью осевого вращения. 44. Борона по п.42, о т л и ч а ю щ а я с я тем, что рама снабжена двумя опорами, каждая из которых выполнена в виде жестко закрепленной на одном из торцов рамы стойки, на свободном конце которой с возможностью углового поворота установлена подпружиненная лыжа, 45. Борона по п.42, о т л и ч а ю щ а я с я тем, что рама снабжена двумя опорами, каждая из которых выполнена в виде установленной на одном из торцов с возможностью углового поворота в плоскости, перпендикулярной оси рамы, стойки, на свободном конце которой с возможностью углового поворота шариирно установлена подпружиненная лыжа, 46. Борона по пп.44 и 45, о т л и ч а ю щ а я с я тем, что на каждой стойке вдоль ее оси выполнен ряд отверстий, предназначенный для вертикального перемещения соответствующего средства регулирования скорости вращения гибкого цепного элемента. 47. Борона по п.42, о т л и ч а ю щ а я с я тем, что двухсторонняя телескопическая труба установлена с возможностью осевого вращения на навесной раме, на которой с возможностью углового поворота в перпендикулярной оси вращения указанной трубы плоскости и ограниченного продольного перемещения установлена подпружиненная штанга, один конец которой для взаимодействия с гибким цепным элементом жестко связан с зацепом, взаимодействующим в крайнем верхнем положении с установленным на навесной рамке исполнительным элементом привода осевого вращения двусторонней телескопической труЪы. 48. Борона по п. 1 , о т л и ч а ю щ а я с я тем, что рама выполнена в виде двух соосно расположенных телескопических труб, соединенных между собой посредством прод о л ь н о - г о р и з о н т а л ь н о г о шарнира и свободный конец каждой из которых снабжен упором. 49. Борона по п.48, о т л и ч а ю щ а я с я тем, что каждый упор выполнен в виде расположенной под углом в сторону, противоположную направлению перемещения гибкого цепного элемента с опорной пятой, расположенной со стороны гибкого цепного элемента, при этом шарнир, посредством которого соответствующее средство регули 8 рования скорости вращения гибкого цепного элемента связанос рамой, расположен ма опорной пяте. 50. Борона по п.48, о т л и ч а ю щ а я с я тем, что каждый упор выполнен в виде расположенной под углом в сторону противоположную направлению перемещения гибкого цепного элемента стойки со скобой, с которой шарнирно связано соответствующее средство регулирования скорости вращения гибкого цепного элемента, при этом скоба установлена на стойке с возможностью продольного перемещения относительно оси, расположенной под углом к плоскости перемещения гибкого цепного элемента и обращенного к нему своей вершиной. 51. Борона п о л . 1 , о т л и ч а ю щ а я с я тем, что по меньшей мере одно из средств регулирования скорости вращения гибкого цепного элемента шарнирно связано с рамой посредством гибкого элемента, закрепленного свободным концом на барабане, установленном на раме, 52. Борона по п.1, о т л и ч а ю щ а я с я тем, что на раме с возможностью углового поворота установлена шіанга. состоящая из двух звеньев, соединенных между собой посредством шарнира и гидроцилиндра и в одном из которых выполненным полым и расположенным со стороны гибкого цепного элемента с возможностью продольного перемещения установлен стержень, на наружном торце которого установлен для взаимодействия с гибким цепным элементом дугообразный вильчатый захват, обращенный вогнутостью навстречу вогнутости дугообразного зацепа установленного на стержне. 53. Борона по п.52, о т л и ч а ю щ а я с я тем, что гидроцилиндр установлен на первом со стороны рамы звене и штоком шарнирносвязан со вторым звеном штанги, 54. Борона по п.52, о т л и ч а ю щ а я с я тем, что гидроцилиндр установлен в полом звене и выполнен с двусторонним штоком, один конец которого соединен с шарниром посредством которого соединены оба звена штанги, а другой конец со стержнем, при этом зацеп установлен на стержне с возможностью углового поворота в плоскости, перпендикулярной направлению перемещения гибкого цепного элемента и шарнирно связан с тягой, которая шарнирно соединена с полым звеном штанги. 55. Борона по п. 52, о т л и ч а ю щ а я с я тем, что штанга соединена с рамой дополнительным гидроцилиндром, 56. Борона по п.1, о т л и ч а ю щ а я с я тем, что на раме ссосно направлению пере 18163 мещения гибкого цепного элемента и с возможностью вращения установлен приводной пустотелый зал, на конце которого со стороны гибкого цепного элемента с возможностью углового поворота в плоскости, проходящей через ось пустотелого вала, закреплены по меньшей мере две штанги с захватами, расположенными под острым углом в сторону гибкого цепного элемента и каждая из которых тягой шарнирно связана с установленными с возможностью возвратно-поступательного перемещения в пустотелом валу ползуном. 57. Борона по п.56, о т л и ч э ю щ а я с я тем, что привод пустотелого вала выполнен в виде храпового механизма и Z-образного рычага для взаимодействия с "собачками" храпового механизма, приэтом последний и Z-обраэный рычаг шарнирно связан с рамой посредством гидроцилиндров. 58. Борона по п.56, о т л и ч а ю щ а я с я тем, что ползун шарнирно связан со штоком гидроцилиндра, расположенным соосно в пустотелом валу, 59. Борона по п.56, о т л и ч а ю щ а я с я тем. что штанги снабжены ограничителем их углового поворота, выполненным в виде закрепленного на пустотелом валу диска. 60. Борона по п . 1 , о т л и ч а ю щ а я с я тем, что рама выполнена в виде поперечного бруса, на концах которого шарнирно ус 10 тановлены и подпружинены относительно него две расположенные под углом к на правлению ДВИЖеНИЯ renet'WriVi
ДивитисяДодаткова інформація
Автори англійськоюBezdolnyi Mykola Ivanovych
Автори російськоюБездольный Николай Иванович
МПК / Мітки
МПК: A01B 19/00
Мітки: обертова, борона, гнучка
