Установка для експериментального визначення фізико-механічних властивостей порошкових матеріалів

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 40142

Опубліковано: 16.07.2001

Автори: Потапкін Віктор Федорович, Сатонін Олександр Володимирович, Грибков Едуард Петрович, Воробйов Юрій Анатолійович, Лаптев Олександр Михайлович

Завантажити PDF файл.

Формула / Реферат

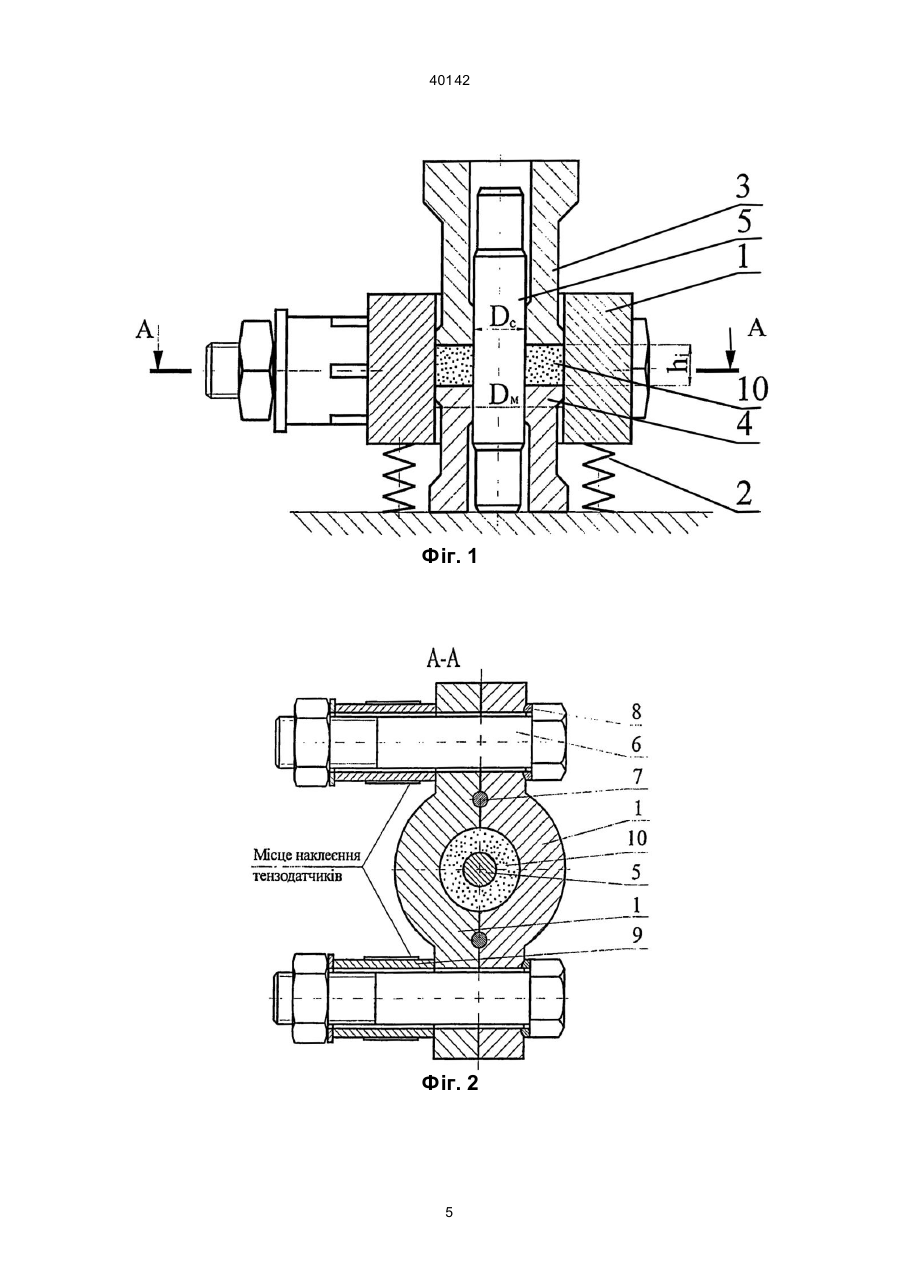

1. Установка для експериментального визначення фізико-механічних властивостей порошкових матеріалів, що включає плаваючу матрицю з циліндричною внутрішньою поверхнею і два пуансони, сполучених із силовимірювальним механізмом, що пресує, відрізняється тим, що для спрощення конструкції і підвищення точності результатів експериментальних досліджень, плаваюча матриця виконана роз'ємною, при цьому обидві її половини містять провушини, за допомогою яких вони з'єднані між собою болтовими з'єднаннями, оснащених силовимірювальними месдозами.

2. Установка по пункті 1 відрізняється тим, по осі внутрішнього отвору

плаваючої матриці розташовано направляючий стрижень діаметром:

Dс=Dм-2h,

де h - відстань між пуансонами в їхньому крайньому положенні.

Текст

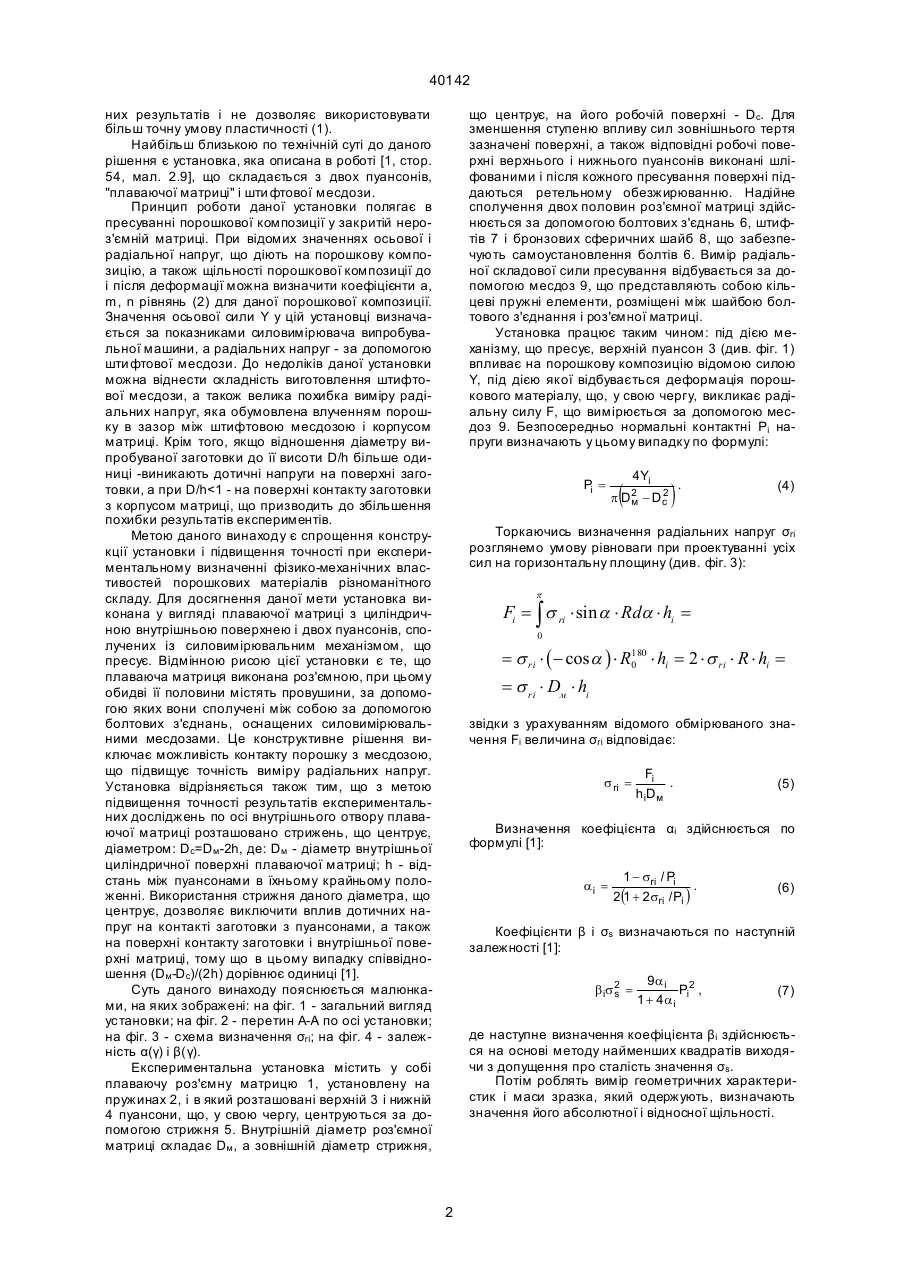

1. Установка для експериментального визначення фізико-механічних властивостей порошкових матеріалів, що включає плаваючу матрицю з циліндричною внутрішньою поверхнею і два пуан 40142 них результатів і не дозволяє використовувати більш точну умову пластичності (1). Найбільш близькою по технічній суті до даного рішення є установка, яка описана в роботі [1, стор. 54, мал. 2.9], що складається з двох пуансонів, "плаваючої матриці" і шти фтової месдози. Принцип роботи даної установки полягає в пресуванні порошкової композиції у закритій нероз'ємній матриці. При відомих значеннях осьової і радіальної напруг, що діють на порошкову композицію, а також щільності порошкової композиції до і після деформації можна визначити коефіцієнти a, m, n рівнянь (2) для даної порошкової композиції. Значення осьової сили Y у цій установці визначається за показниками силовимірювача випробувальної машини, а радіальних напруг - за допомогою шти фтової месдози. До недоліків даної установки можна віднести складність виготовлення штифтової месдози, а також велика похибка виміру радіальних напруг, яка обумовлена влученням порошку в зазор між штифтовою месдозою і корпусом матриці. Крім того, якщо відношення діаметру випробуваної заготовки до її висоти D/h більше одиниці -виникають дотичні напруги на поверхні заготовки, а при D/h

Дивитися

Додаткова інформація

Назва патенту англійською

Installation for experimental determination of physical-mechanical properties of powder materials

Автори англійською

Potapkin Viktor Fedorovych, Laptev Oleksandr Mykhailovych, Satonin Oleksandr Volodymyrovych, Hrybkov Eduard Petrovych, Vorob'iov Yurii Anatoliiovych

Назва патенту російською

Установка для экспериментального определения физико-механических свойств порошковых материалов

Автори російською

Потапкин Виктор Федорович, Лаптев Александр Михайлович, Сатонин Александр Владимирович, Грибков Эдуард Петрович, Воробьев Юрий Анатольевич

МПК / Мітки

МПК: B22F 3/03

Мітки: властивостей, порошкових, експериментального, матеріалів, установка, визначення, фізико-механічних
