Система розподілення оптичних волокон, набір деталей для її утворення, модуль зони зберігання оптичних волокон для системи і спосіб з’єднування оптичного волокна і зберігання його зайвого відрізка за допомогою

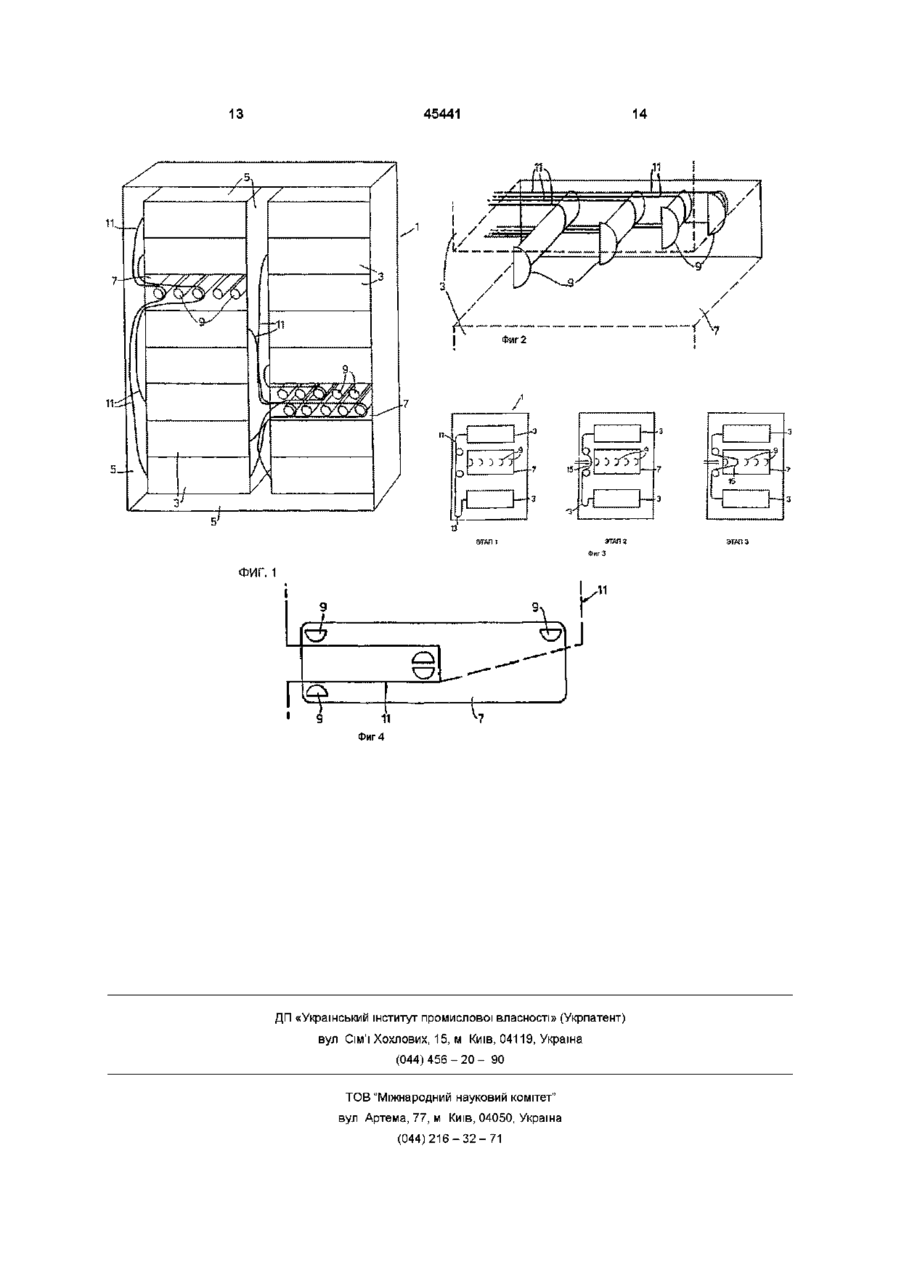

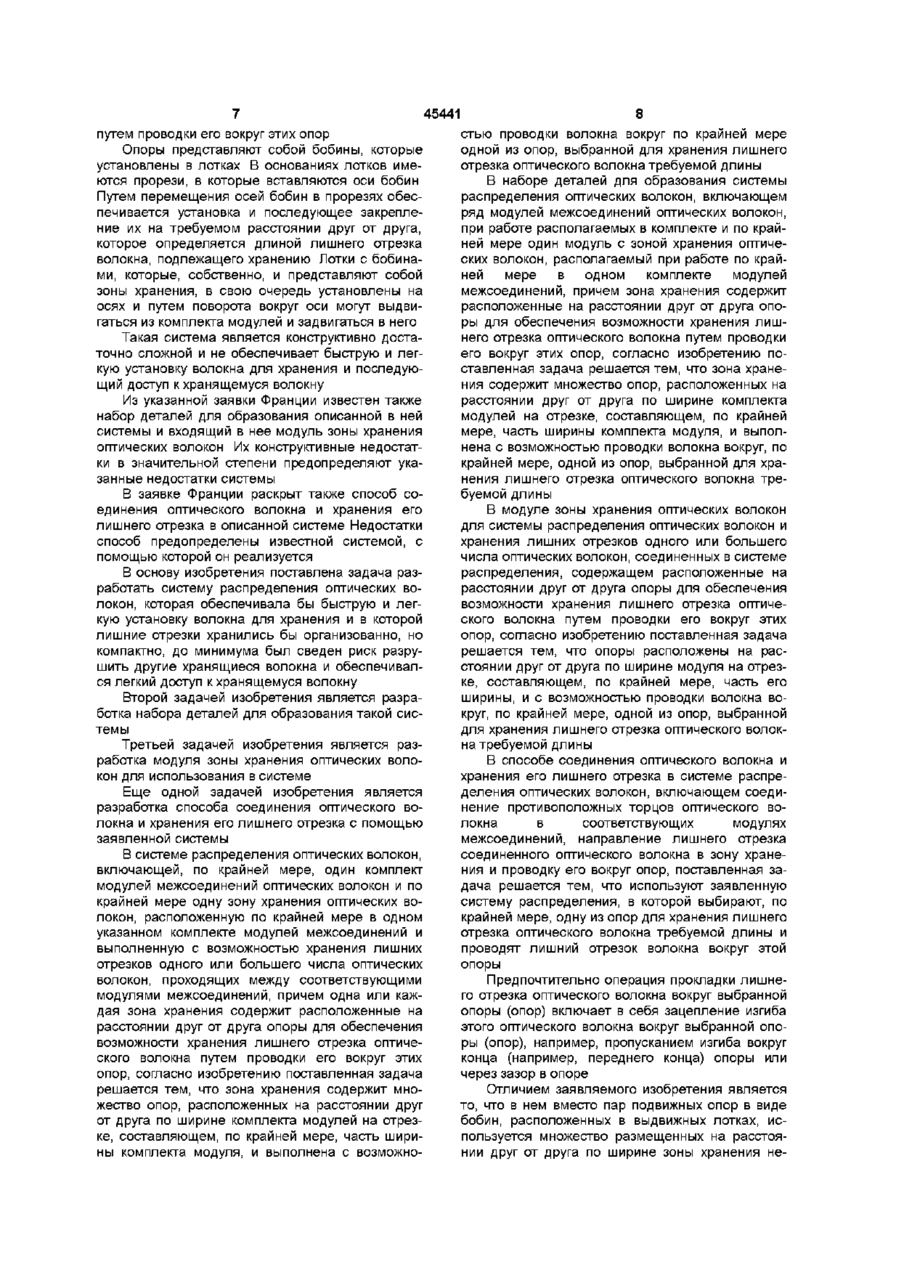

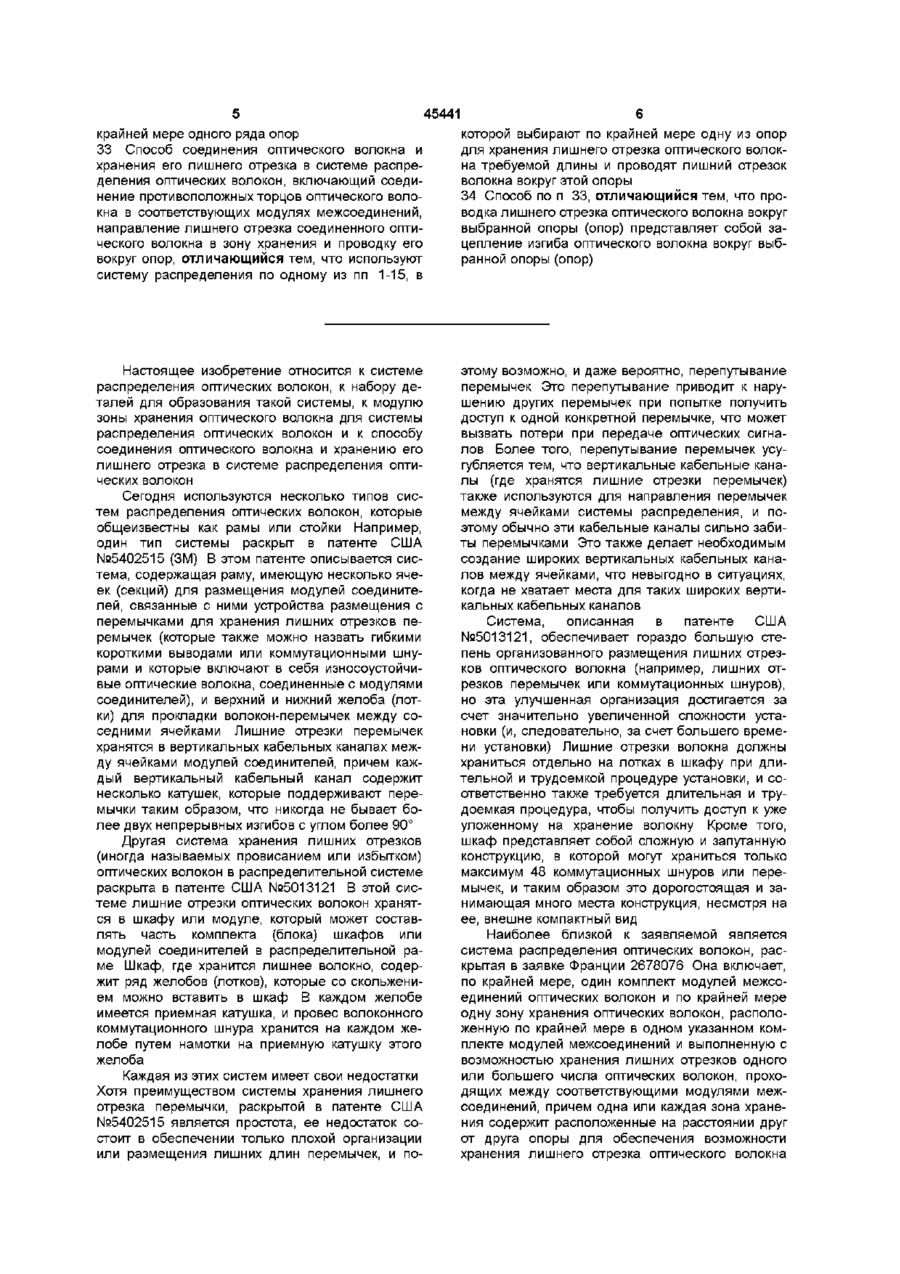

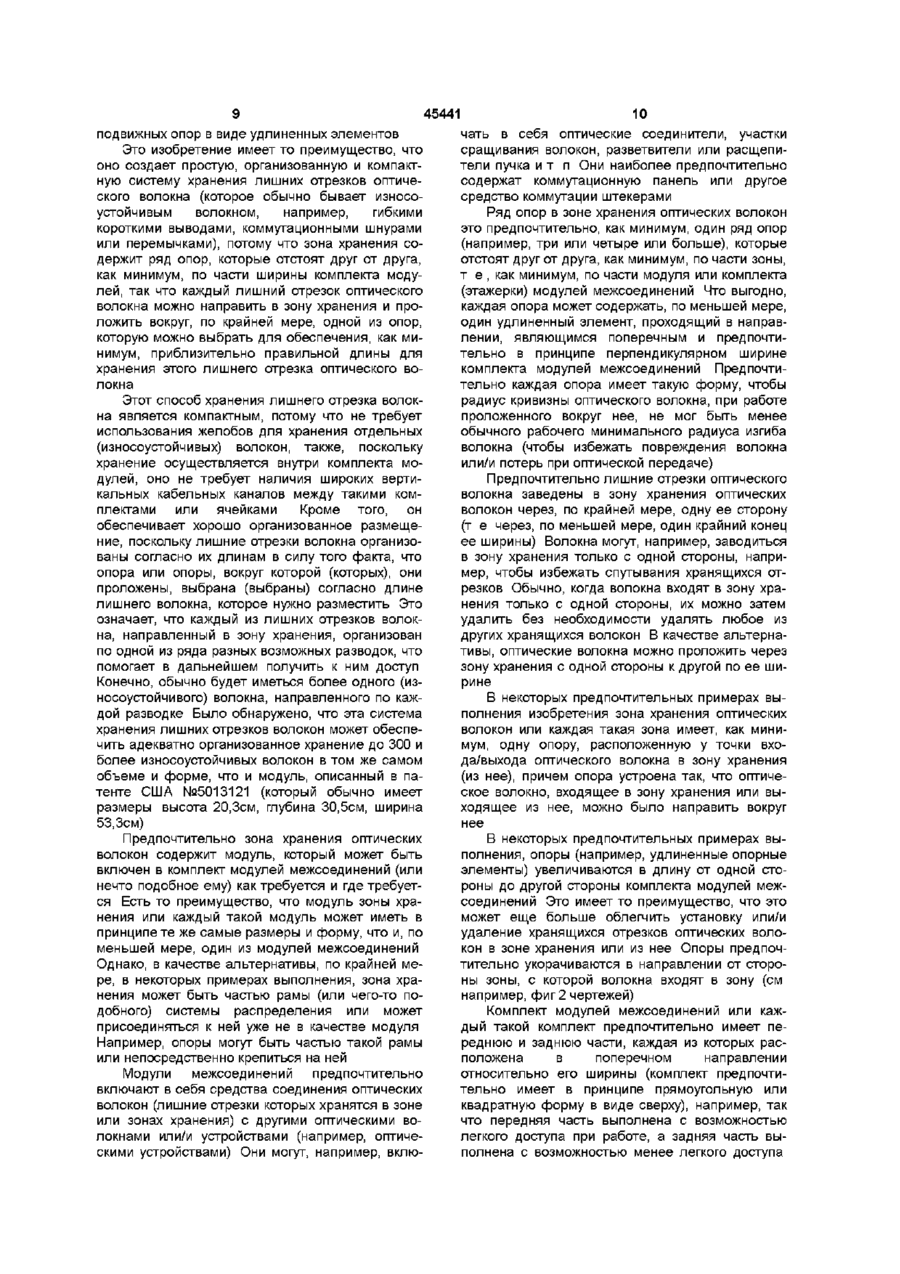

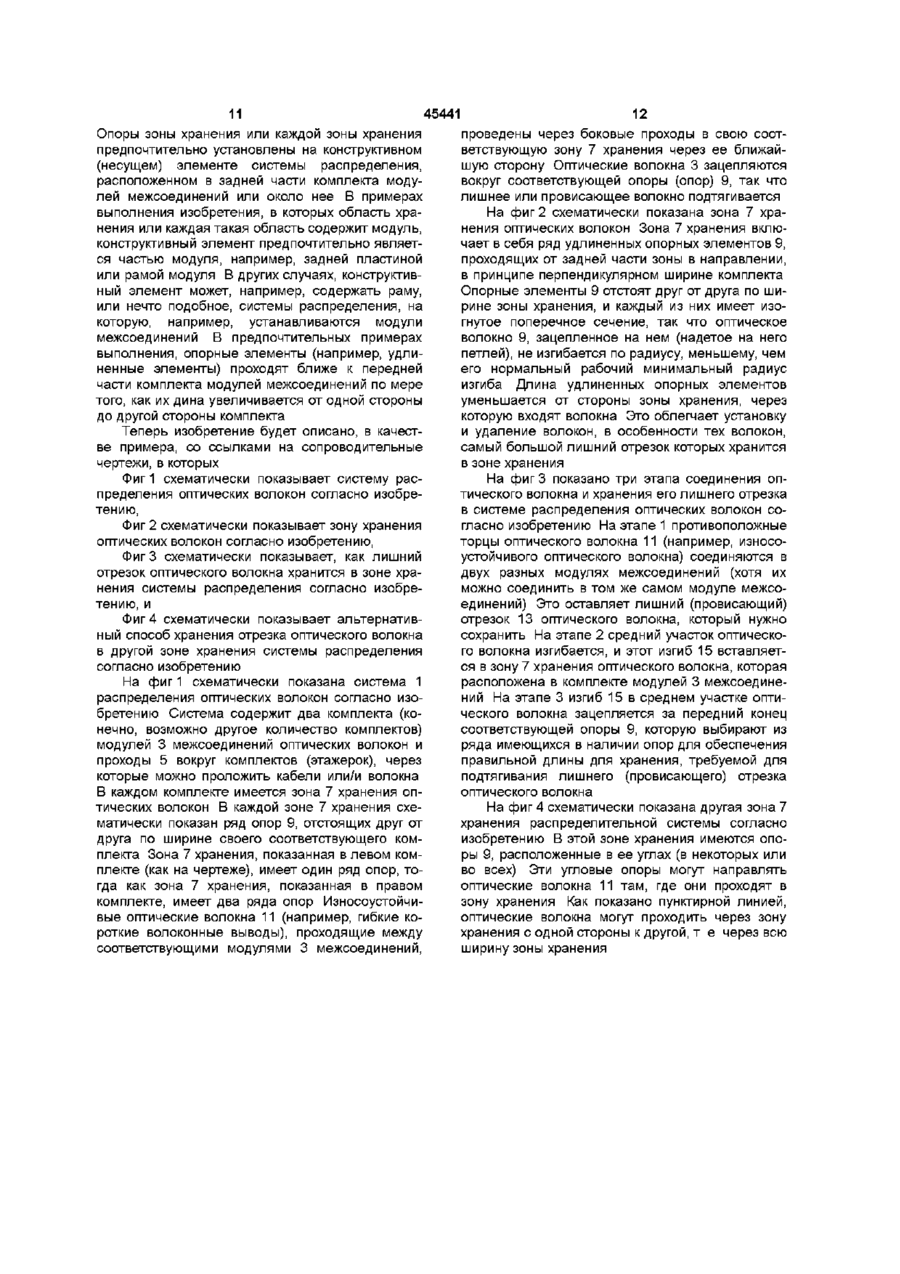

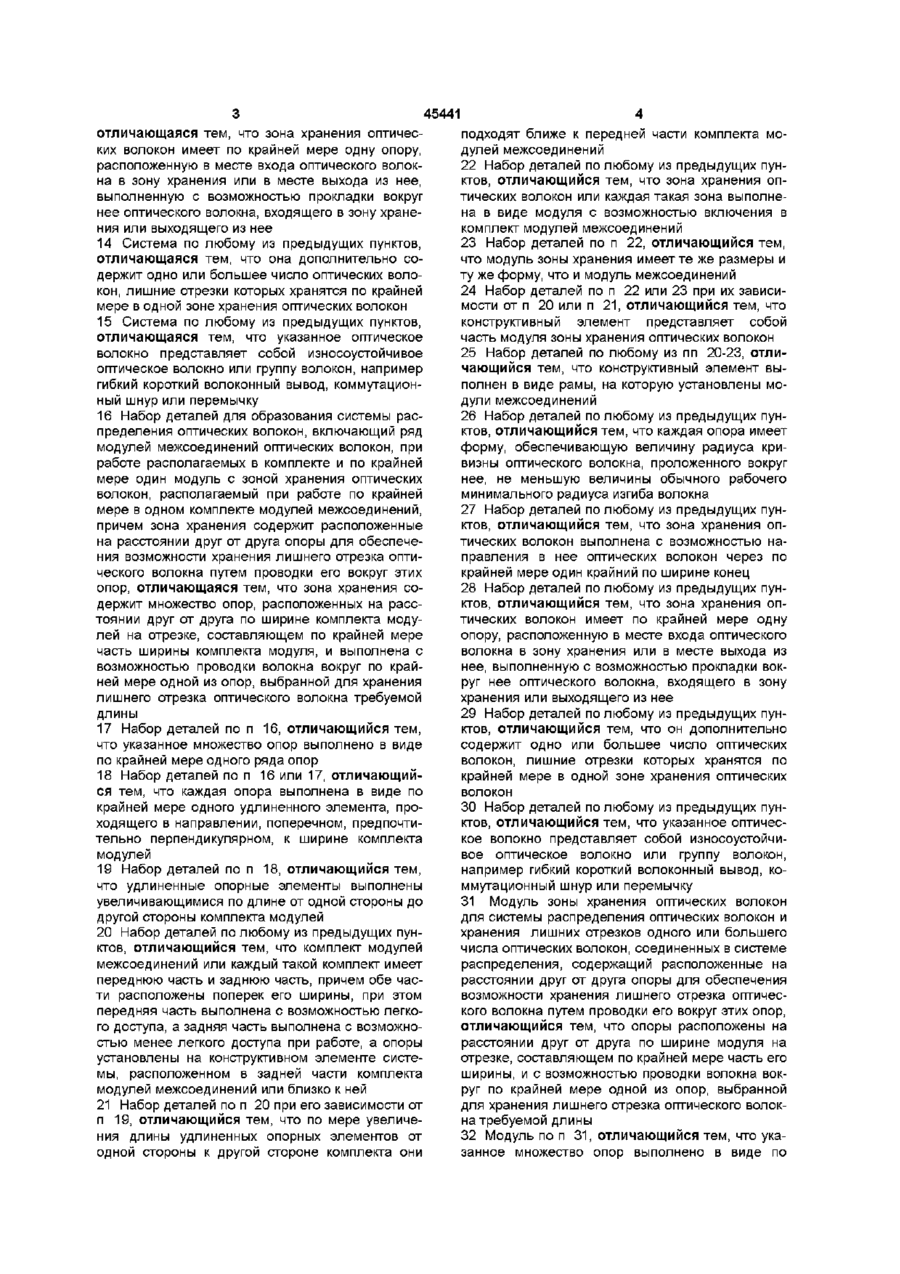

1 Система распределения оптических волокон, включающая по крайней мере один комплект модулей межсоединений оптических волокон и по крайней мере одну зону хранения оптических волокон, расположенную по крайней мере в одном указанном комплекте модулей межсоединений и выполненную с возможностью хранения лишних отрезков одного или большего числа оптических волокон, проходящих между соответствующими модулями межсоединений, причем одна или каждая зона хранения содержит расположенные на расстоянии друг от друга опоры для обеспечения возможности хранения лишнего отрезка оптического волокна путем проводки его вокруг этих опор, отличающаяся тем, что зона хранения содержит множество опор, расположенных на расстоянии друг от друга по ширине комплекта модулей на отрезке, составляющем по крайней мере часть ширины комплекта модуля, и выполнена с возможностью проводки волокна вокруг по крайней мере одной из опор, выбранной для хранения лишнего отрезка оптического волокна требуемой длины 2 Система по п 1, отличающаяся тем, что указанное множество опор выполнено в виде по крайней мере одного ряда опор 3 Система по п 1 или 2, отличающаяся тем, что каждая опора выполнена в виде по крайней мере одного удлиненного элемента, проходящего в направлении, поперечном, предпочтительно перпендикулярном, к ширине комплекта модулей 4 Система по п 3, отличающаяся тем, что удлиненные опорные элементы выполнены увеличивающимися по длине от одной стороны до другой стороны комплекта модулей 5 Система по любому из предыдущих пунктов, отличающаяся тем, что комплект модулей межсоединений или каждый такой комплект имеет переднюю часть и заднюю часть, причем обе части расположены поперек его ширины, при этом передняя часть выполнена с возможностью легкого доступа, а задняя часть выполнена с возможностью менее легкого доступа при работе, а опоры установлены на конструктивном элементе системы, расположенном в задней части комплекта модулей межсоединений или близко к ней 6 Система по п 5 при его зависимости от п 4, отличающаяся тем, что по мере увеличения длины удлиненных опорных элементов от одной стороны к другой стороне комплекта они подходят ближе к передней части комплекта модулей межсоединений 7 Система по любому из предыдущих пунктов, отличающаяся тем, что зона хранения оптических волокон или каждая такая зона выполнена в виде модуля с возможностью включения в комплект модулей межсоединений 8 Система по п 7, отличающаяся тем, что модуль зоны хранения имеет те же размеры и ту же форму, что и модуль межсоединений 9 Система по п 7 или 8 при их зависимости от п 5 или п 6, отличающаяся тем, что конструктивный элемент представляет собой часть модуля зоны хранения оптических волокон 10 Система по любому из пп 5-8, отличающаяся тем, что конструктивный элемент выполнен в виде рамы, на которую установлены модули межсоединений 11 Система по любому из предыдущих пунктов, отличающаяся тем, что каждая опора имеет форму, обеспечивающую величину радиуса кривизны оптического волокна, проложенного вокруг нее, не меньшую величины обычного рабочего минимального радиуса изгиба волокна 12 Система по любому из предыдущих пунктов, отличающаяся тем, что зона хранения оптических волокон выполнена с возможностью направления в нее оптических волокон через по крайней мере один крайний по ее ширине конец 13 Система по любому из предыдущих пунктов, О ю 45441 отличающаяся тем, что зона хранения оптических волокон имеет по крайней мере одну опору, расположенную в месте входа оптического волокна в зону хранения или в месте выхода из нее, выполненную с возможностью прокладки вокруг нее оптического волокна, входящего в зону хранения или выходящего из нее 14 Система по любому из предыдущих пунктов, отличающаяся тем, что она дополнительно содержит одно или большее число оптических волокон, лишние отрезки которых хранятся по крайней мере в одной зоне хранения оптических волокон 15 Система по любому из предыдущих пунктов, отличающаяся тем, что указанное оптическое волокно представляет собой износоустойчивое оптическое волокно или группу волокон, например гибкий короткий волоконный вывод, коммутационный шнур или перемычку 16 Набор деталей для образования системы распределения оптических волокон, включающий ряд модулей межсоединений оптических волокон, при работе располагаемых в комплекте и по крайней мере один модуль с зоной хранения оптических волокон, располагаемый при работе по крайней мере в одном комплекте модулей межсоединений, причем зона хранения содержит расположенные на расстоянии друг от друга опоры для обеспечения возможности хранения лишнего отрезка оптического волокна путем проводки его вокруг этих опор, отличающаяся тем, что зона хранения содержит множество опор, расположенных на расстоянии друг от друга по ширине комплекта модулей на отрезке, составляющем по крайней мере часть ширины комплекта модуля, и выполнена с возможностью проводки волокна вокруг по крайней мере одной из опор, выбранной для хранения лишнего отрезка оптического волокна требуемой длины 17 Набор деталей по п 16, отличающийся тем, что указанное множество опор выполнено в виде по крайней мере одного ряда опор 18 Набор деталей по п 16 или 17, отличающийся тем, что каждая опора выполнена в виде по крайней мере одного удлиненного элемента, проходящего в направлении, поперечном, предпочтительно перпендикулярном, к ширине комплекта модулей 19 Набор деталей по п 18, отличающийся тем, что удлиненные опорные элементы выполнены увеличивающимися по длине от одной стороны до другой стороны комплекта модулей 20 Набор деталей по любому из предыдущих пунктов, отличающийся тем, что комплект модулей межсоединений или каждый такой комплект имеет переднюю часть и заднюю часть, причем обе части расположены поперек его ширины, при этом передняя часть выполнена с возможностью легкого доступа, а задняя часть выполнена с возможностью менее легкого доступа при работе, а опоры установлены на конструктивном элементе системы, расположенном в задней части комплекта модулей межсоединений или близко к ней 21 Набор деталей по п 20 при его зависимости от п 19, отличающийся тем, что по мере увеличения длины удлиненных опорных элементов от одной стороны к другой стороне комплекта они 4 подходят ближе к передней части комплекта модулей межсоединений 22 Набор деталей по любому из предыдущих пунктов, отличающийся тем, что зона хранения оптических волокон или каждая такая зона выполнена в виде модуля с возможностью включения в комплект модулей межсоединений 23 Набор деталей по п 22, отличающийся тем, что модуль зоны хранения имеет те же размеры и ту же форму, что и модуль межсоединений 24 Набор деталей по п 22 или 23 при их зависимости от п 20 или п 21, отличающийся тем, что конструктивный элемент представляет собой часть модуля зоны хранения оптических волокон 25 Набор деталей по любому из пп 20-23, отличающийся тем, что конструктивный элемент выполнен в виде рамы, на которую установлены модули межсоединений 26 Набор деталей по любому из предыдущих пунктов, отличающийся тем, что каждая опора имеет форму, обеспечивающую величину радиуса кривизны оптического волокна, проложенного вокруг нее, не меньшую величины обычного рабочего минимального радиуса изгиба волокна 27 Набор деталей по любому из предыдущих пунктов, отличающийся тем, что зона хранения оптических волокон выполнена с возможностью направления в нее оптических волокон через по крайней мере один крайний по ширине конец 28 Набор деталей по любому из предыдущих пунктов, отличающийся тем, что зона хранения оптических волокон имеет по крайней мере одну опору, расположенную в месте входа оптического волокна в зону хранения или в месте выхода из нее, выполненную с возможностью прокладки вокруг нее оптического волокна, входящего в зону хранения или выходящего из нее 29 Набор деталей по любому из предыдущих пунктов, отличающийся тем, что он дополнительно содержит одно или большее число оптических волокон, лишние отрезки которых хранятся по крайней мере в одной зоне хранения оптических волокон 30 Набор деталей по любому из предыдущих пунктов, отличающийся тем, что указанное оптическое волокно представляет собой износоустойчивое оптическое волокно или группу волокон, например гибкий короткий волоконный вывод, коммутационный шнур или перемычку 31 Модуль зоны хранения оптических волокон для системы распределения оптических волокон и хранения лишних отрезков одного или большего числа оптических волокон, соединенных в системе распределения, содержащий расположенные на расстоянии друг от друга опоры для обеспечения возможности хранения лишнего отрезка оптического волокна путем проводки его вокруг этих опор, отличающийся тем, что опоры расположены на расстоянии друг от друга по ширине модуля на отрезке, составляющем по крайней мере часть его ширины, и с возможностью проводки волокна вокруг по крайней мере одной из опор, выбранной для хранения лишнего отрезка оптического волокна требуемой длины 32 Модуль по п 31, отличающийся тем, что указанное множество опор выполнено в виде по 45441 крайней мере одного ряда опор 33 Способ соединения оптического волокна и хранения его лишнего отрезка в системе распределения оптических волокон, включающий соединение противоположных торцов оптического волокна в соответствующих модулях межсоединений, направление лишнего отрезка соединенного оптического волокна в зону хранения и проводку его вокруг опор, отличающийся тем, что используют систему распределения по одному из пп 1-15, в которой выбирают по крайней мере одну из опор для хранения лишнего отрезка оптического волокна требуемой длины и проводят лишний отрезок волокна вокруг этой опоры 34 Способ по п 33, отличающийся тем, что проводка лишнего отрезка оптического волокна вокруг выбранной опоры (опор) представляет собой зацепление изгиба оптического волокна вокруг выбранной опоры (опор) Настоящее изобретение относится к системе распределения оптических волокон, к набору деталей для образования такой системы, к модулю зоны хранения оптического волокна для системы распределения оптических волокон и к способу соединения оптического волокна и хранению его лишнего отрезка в системе распределения оптических волокон Сегодня используются несколько типов систем распределения оптических волокон, которые общеизвестны как рамы или стойки Например, один тип системы раскрыт в патенте США №5402515 (ЗМ) В этом патенте описывается система, содержащая раму, имеющую несколько ячеек (секций) для размещения модулей соединителей, связанные с ними устройства размещения с перемычками для хранения лишних отрезков перемычек (которые также можно назвать гибкими короткими выводами или коммутационными шнурами и которые включают в себя износоустойчивые оптические волокна, соединенные с модулями соединителей), и верхний и нижний желоба (лотки) для прокладки волокон-перемычек между соседними ячейками Лишние отрезки перемычек хранятся в вертикальных кабельных каналах между ячейками модулей соединителей, причем каждый вертикальный кабельный канал содержит несколько катушек, которые поддерживают перемычки таким образом, что никогда не бывает более двух непрерывных изгибов с углом более 90° этому возможно, и даже вероятно, перепутывание перемычек Это перепутывание приводит к нарушению других перемычек при попытке получить доступ к одной конкретной перемычке, что может вызвать потери при передаче оптических сигналов Более того, перепутывание перемычек усугубляется тем, что вертикальные кабельные каналы (где хранятся лишние отрезки перемычек) также используются для направления перемычек между ячейками системы распределения, и поэтому обычно эти кабельные каналы сильно забиты перемычками Это также делает необходимым создание широких вертикальных кабельных каналов между ячейками, что невыгодно в ситуациях, когда не хватает места для таких широких вертикальных кабельных каналов Система, описанная в патенте США №5013121, обеспечивает гораздо большую степень организованного размещения лишних отрезков оптического волокна (например, лишних отрезков перемычек или коммутационных шнуров), но эта улучшенная организация достигается за счет значительно увеличенной сложности установки (и, следовательно, за счет большего времени установки) Лишние отрезки волокна должны храниться отдельно на лотках в шкафу при длительной и трудоемкой процедуре установки, и соответственно также требуется длительная и трудоемкая процедура, чтобы получить доступ к уже уложенному на хранение волокну Кроме того, шкаф представляет собой сложную и запутанную конструкцию, в которой могут храниться только максимум 48 коммутационных шнуров или перемычек, и таким образом это дорогостоящая и занимающая много места конструкция, несмотря на ее, внешне компактный вид Другая система хранения лишних отрезков (иногда называемых провисанием или избытком) оптических волокон в распределительной системе раскрыта в патенте США №5013121 В этой системе лишние отрезки оптических волокон хранятся в шкафу или модуле, который может составлять часть комплекта (блока) шкафов или модулей соединителей в распределительной раме Шкаф, где хранится лишнее волокно, содержит ряд желобов (лотков), которые со скольжением можно вставить в шкаф В каждом желобе имеется приемная катушка, и провес волоконного коммутационного шнура хранится на каждом желобе путем намотки на приемную катушку этого желоба Каждая из этих систем имеет свои недостатки Хотя преимуществом системы хранения лишнего отрезка перемычки, раскрытой в патентеСША №5402515 является простота, ее недостаток состоит в обеспечении только плохой организации или размещения лишних длин перемычек, и по Наиболее близкой к заявляемой является система распределения оптических волокон, раскрытая в заявке Франции 2678076 Она включает, по крайней мере, один комплект модулей межсоединений оптических волокон и по крайней мере одну зону хранения оптических волокон, расположенную по крайней мере в одном указанном комплекте модулей межсоединений и выполненную с возможностью хранения лишних отрезков одного или большего числа оптических волокон, проходящих между соответствующими модулями межсоединений, причем одна или каждая зона хранения содержит расположенные на расстоянии друг от друга опоры для обеспечения возможности хранения лишнего отрезка оптического волокна 45441 путем проводки его вокруг этих опор Опоры представляют собой бобины, которые установлены в лотках В основаниях лотков имеются прорези, в которые вставляются оси бобин Путем перемещения осей бобин в прорезях обеспечивается установка и последующее закрепление их на требуемом расстоянии друг от друга, которое определяется длиной лишнего отрезка волокна, подлежащего хранению Лотки с бобинами, которые, собственно, и представляют собой зоны хранения, в свою очередь установлены на осях и путем поворота вокруг оси могут выдвигаться из комплекта модулей и задвигаться в него Такая система является конструктивно достаточно сложной и не обеспечивает быструю и легкую установку волокна для хранения и последующий доступ к хранящемуся волокну Из указанной заявки Франции известен также набор деталей для образования описанной в ней системы и входящий в нее модуль зоны хранения оптических волокон Их конструктивные недостатки в значительной степени предопределяют указанные недостатки системы В заявке Франции раскрыт также способ соединения оптического волокна и хранения его лишнего отрезка в описанной системе Недостатки способ предопределены известной системой, с помощью которой он реализуется В основу изобретения поставлена задача разработать систему распределения оптических волокон, которая обеспечивала бы быструю и легкую установку волокна для хранения и в которой лишние отрезки хранились бы организованно, но компактно, до минимума был сведен риск разрушить другие хранящиеся волокна и обеспечивался легкий доступ к хранящемуся волокну Второй задачей изобретения является разработка набора деталей для образования такой системы Третьей задачей изобретения является разработка модуля зоны хранения оптических волокон для использования в системе Еще одной задачей изобретения является разработка способа соединения оптического волокна и хранения его лишнего отрезка с помощью заявленной системы В системе распределения оптических волокон, включающей, по крайней мере, один комплект модулей межсоединений оптических волокон и по крайней мере одну зону хранения оптических волокон, расположенную по крайней мере в одном указанном комплекте модулей межсоединений и выполненную с возможностью хранения лишних отрезков одного или большего числа оптических волокон, проходящих между соответствующими модулями межсоединений, причем одна или каждая зона хранения содержит расположенные на расстоянии друг от друга опоры для обеспечения возможности хранения лишнего отрезка оптического волокна путем проводки его вокруг этих опор, согласно изобретению поставленная задача решается тем, что зона хранения содержит множество опор, расположенных на расстоянии друг от друга по ширине комплекта модулей на отрезке, составляющем, по крайней мере, часть ширины комплекта модуля, и выполнена с возможно 8 стью проводки волокна вокруг по крайней мере одной из опор, выбранной для хранения лишнего отрезка оптического волокна требуемой длины В наборе деталей для образования системы распределения оптических волокон, включающем ряд модулей межсоединений оптических волокон, при работе располагаемых в комплекте и по крайней мере один модуль с зоной хранения оптических волокон, располагаемый при работе по крайней мере в одном комплекте модулей межсоединений, причем зона хранения содержит расположенные на расстоянии друг от друга опоры для обеспечения возможности хранения лишнего отрезка оптического волокна путем проводки его вокруг этих опор, согласно изобретению поставленная задача решается тем, что зона хранения содержит множество опор, расположенных на расстоянии друг от друга по ширине комплекта модулей на отрезке, составляющем, по крайней мере, часть ширины комплекта модуля, и выполнена с возможностью проводки волокна вокруг, по крайней мере, одной из опор, выбранной для хранения лишнего отрезка оптического волокна требуемой длины В модуле зоны хранения оптических волокон для системы распределения оптических волокон и хранения лишних отрезков одного или большего числа оптических волокон, соединенных в системе распределения, содержащем расположенные на расстоянии друг от друга опоры для обеспечения возможности хранения лишнего отрезка оптического волокна путем проводки его вокруг этих опор, согласно изобретению поставленная задача решается тем, что опоры расположены на расстоянии друг от друга по ширине модуля на отрезке, составляющем, по крайней мере, часть его ширины, и с возможностью проводки волокна вокруг, по крайней мере, одной из опор, выбранной для хранения лишнего отрезка оптического волокна требуемой длины В способе соединения оптического волокна и хранения его лишнего отрезка в системе распределения оптических волокон, включающем соединение противоположных торцов оптического волокна в соответствующих модулях межсоединений, направление лишнего отрезка соединенного оптического волокна в зону хранения и проводку его вокруг опор, поставленная задача решается тем, что используют заявленную систему распределения, в которой выбирают, по крайней мере, одну из опор для хранения лишнего отрезка оптического волокна требуемой длины и проводят лишний отрезок волокна вокруг этой опоры Предпочтительно операция прокладки лишнего отрезка оптического волокна вокруг выбранной опоры (опор) включает в себя зацепление изгиба этого оптического волокна вокруг выбранной опоры (опор), например, пропусканием изгиба вокруг конца (например, переднего конца) опоры или через зазор в опоре Отличием заявляемого изобретения является то, что в нем вместо пар подвижных опор в виде бобин, расположенных в выдвижных лотках, используется множество размещенных на расстоянии друг от друга по ширине зоны хранения не 45441 подвижных опор в виде удлиненных элементов Это изобретение имеет то преимущество, что оно создает простую, организованную и компактную систему хранения лишних отрезков оптического волокна (которое обычно бывает износоустойчивым волокном, например, гибкими короткими выводами, коммутационными шнурами или перемычками), потому что зона хранения содержит ряд опор, которые отстоят друг от друга, как минимум, по части ширины комплекта модулей, так что каждый лишний отрезок оптического волокна можно направить в зону хранения и проложить вокруг, по крайней мере, одной из опор, которую можно выбрать для обеспечения, как минимум, приблизительно правильной длины для хранения этого лишнего отрезка оптического волокна Этот способ хранения лишнего отрезка волокна является компактным, потому что не требует использования желобов для хранения отдельных (износоустойчивых) волокон, также, поскольку хранение осуществляется внутри комплекта модулей, оно не требует наличия широких вертикальных кабельных каналов между такими комплектами или ячейками Кроме того, он обеспечивает хорошо организованное размещение, поскольку лишние отрезки волокна организованы согласно их длинам в силу того факта, что опора или опоры, вокруг которой (которых), они проложены, выбрана (выбраны) согласно длине лишнего волокна, которое нужно разместить Это означает, что каждый из лишних отрезков волокна, направленный в зону хранения, организован по одной из ряда разных возможных разводок, что помогает в дальнейшем получить к ним доступ Конечно, обычно будет иметься более одного (износоустойчивого) волокна, направленного по каждой разводке Было обнаружено, что эта система хранения лишних отрезков волокон может обеспечить адекватно организованное хранение до 300 и более износоустойчивых волокон в том же самом объеме и форме, что и модуль, описанный в патенте США №5013121 (который обычно имеет размеры высота 20,3см, глубина 30,5см, ширина 53,3см) Предпочтительно зона хранения оптических волокон содержит модуль, который может быть включен в комплект модулей межсоединений (или нечто подобное ему) как требуется и где требуется Есть то преимущество, что модуль зоны хранения или каждый такой модуль может иметь в принципе те же самые размеры и форму, что и, по меньшей мере, один из модулей межсоединений Однако, в качестве альтернативы, по крайней мере, в некоторых примерах выполнения, зона хранения может быть частью рамы (или чего-то подобного) системы распределения или может присоединяться к ней уже не в качестве модуля Например, опоры могут быть частью такой рамы или непосредственно крепиться на ней Модули межсоединений предпочтительно включают в себя средства соединения оптических волокон (лишние отрезки которых хранятся в зоне или зонах хранения) с другими оптическими волокнами или/и устройствами (например, оптическими устройствами) Они могут, например, вклю 10 чать в себя оптические соединители, участки сращивания волокон, разветвители или расщепители пучка и т п Они наиболее предпочтительно содержат коммутационную панель или другое средство коммутации штекерами Ряд опор в зоне хранения оптических волокон это предпочтительно, как минимум, один ряд опор (например, три или четыре или больше), которые отстоят друг от друга, как минимум, по части зоны, т е , как минимум, по части модуля или комплекта (этажерки) модулей межсоединений Что выгодно, каждая опора может содержать, по меньшей мере, один удлиненный элемент, проходящий в направлении, являющимся поперечным и предпочтительно в принципе перпендикулярном ширине комплекта модулей межсоединений Предпочтительно каждая опора имеет такую форму, чтобы радиус кривизны оптического волокна, при работе проложенного вокруг нее, не мог быть менее обычного рабочего минимального радиуса изгиба волокна (чтобы избежать повреждения волокна или/и потерь при оптической передаче) Предпочтительно лишние отрезки оптического волокна заведены в зону хранения оптических волокон через, по крайней мере, одну ее сторону (т е через, по меньшей мере, один крайний конец ее ширины) Волокна могут, например, заводиться в зону хранения только с одной стороны, например, чтобы избежать спутывания хранящихся отрезков Обычно, когда волокна входят в зону хранения только с одной стороны, их можно затем удалить без необходимости удалять любое из других хранящихся волокон В качестве альтернативы, оптические волокна можно проложить через зону хранения с одной стороны к другой по ее ширине В некоторых предпочтительных примерах выполнения изобретения зона хранения оптических волокон или каждая такая зона имеет, как минимум, одну опору, расположенную у точки входа/выхода оптического волокна в зону хранения (из нее), причем опора устроена так, что оптическое волокно, входящее в зону хранения или выходящее из нее, можно было направить вокруг нее В некоторых предпочтительных примерах выполнения, опоры (например, удлиненные опорные элементы) увеличиваются в длину от одной стороны до другой стороны комплекта модулей межсоединений Это имеет то преимущество, что это может еще больше облегчить установку или/и удаление хранящихся отрезков оптических волокон в зоне хранения или из нее Опоры предпочтительно укорачиваются в направлении от стороны зоны, с которой волокна входят в зону (см например, фиг 2 чертежей) Комплект модулей межсоединений или каждый такой комплект предпочтительно имеет переднюю и заднюю части, каждая из которых расположена в поперечном направлении относительно его ширины (комплект предпочтительно имеет в принципе прямоугольную или квадратную форму в виде сверху), например, так что передняя часть выполнена с возможностью легкого доступа при работе, а задняя часть выполнена с возможностью менее легкого доступа 11 45441 12 Опоры зоны хранения или каждой зоны хранения проведены через боковые проходы в свою соотпредпочтительно установлены на конструктивном ветствующую зону 7 хранения через ее ближай(несущем) элементе системы распределения, шую сторону Оптические волокна 3 зацепляются расположенном в задней части комплекта модувокруг соответствующей опоры (опор) 9, так что лей межсоединений или около нее В примерах лишнее или провисающее волокно подтягивается выполнения изобретения, в которых область храНа фиг 2 схематически показана зона 7 хранения или каждая такая область содержит модуль, нения оптических волокон Зона 7 хранения вклюконструктивный элемент предпочтительно являетчает в себя ряд удлиненных опорных элементов 9, ся частью модуля, например, задней пластиной проходящих от задней части зоны в направлении, или рамой модуля В других случаях, конструктивв принципе перпендикулярном ширине комплекта ный элемент может, например, содержать раму, Опорные элементы 9 отстоят друг от друга по шиили нечто подобное, системы распределения, на рине зоны хранения, и каждый из них имеет изокоторую, например, устанавливаются модули гнутое поперечное сечение, так что оптическое межсоединений В предпочтительных примерах волокно 9, зацепленное на нем (надетое на него выполнения, опорные элементы (например, удлипетлей), не изгибается по радиусу, меньшему, чем ненные элементы) проходят ближе к передней его нормальный рабочий минимальный радиус части комплекта модулей межсоединений по мере изгиба Длина удлиненных опорных элементов того, как их дина увеличивается от одной стороны уменьшается от стороны зоны хранения, через до другой стороны комплекта которую входят волокна Это облегчает установку и удаление волокон, в особенности тех волокон, Теперь изобретение будет описано, в качестсамый большой лишний отрезок которых хранится ве примера, со ссылками на сопроводительные в зоне хранения чертежи, в которых Фиг 1 схематически показывает систему расНа фигЗ показано три этапа соединения оппределения оптических волокон согласно изобретического волокна и хранения его лишнего отрезка тению, в системе распределения оптических волокон согласно изобретению На этапе 1 противоположные Фиг 2 схематически показывает зону хранения торцы оптического волокна 11 (например, износооптических волокон согласно изобретению, устойчивого оптического волокна) соединяются в ФигЗ схематически показывает, как лишний двух разных модулях межсоединений (хотя их отрезок оптического волокна хранится в зоне храможно соединить в том же самом модуле межсонения системы распределения согласно изобреединений) Это оставляет лишний (провисающий) тению, и отрезок 13 оптического волокна, который нужно Фиг 4 схематически показывает альтернативсохранить На этапе 2 средний участок оптическоный способ хранения отрезка оптического волокна го волокна изгибается, и этот изгиб 15 вставляетв другой зоне хранения системы распределения ся в зону 7 хранения оптического волокна, которая согласно изобретению расположена в комплекте модулей 3 межсоединеНа фиг 1 схематически показана система 1 ний На этапе 3 изгиб 15 в среднем участке оптираспределения оптических волокон согласно изоческого волокна зацепляется за передний конец бретению Система содержит два комплекта (косоответствующей опоры 9, которую выбирают из нечно, возможно другое количество комплектов) ряда имеющихся в наличии опор для обеспечения модулей 3 межсоединений оптических волокон и правильной длины для хранения, требуемой для проходы 5 вокруг комплектов (этажерок), через подтягивания лишнего (провисающего) отрезка которые можно проложить кабели или/и волокна оптического волокна В каждом комплекте имеется зона 7 хранения оптических волокон В каждой зоне 7 хранения схеНа фиг 4 схематически показана другая зона 7 матически показан ряд опор 9, отстоящих друг от хранения распределительной системы согласно друга по ширине своего соответствующего комизобретению В этой зоне хранения имеются опоплекта Зона 7 хранения, показанная в левом комры 9, расположенные в ее углах (в некоторых или плекте (как на чертеже), имеет один ряд опор, тово всех) Эти угловые опоры могут направлять гда как зона 7 хранения, показанная в правом оптические волокна 11 там, где они проходят в комплекте, имеет два ряда опор Износоустойчизону хранения Как показано пунктирной линией, вые оптические волокна 11 (например, гибкие кооптические волокна могут проходить через зону роткие волоконные выводы), проходящие между хранения с одной стороны к другой, т е через всю соответствующими модулями 3 межсоединений, ширину зоны хранения 13 45441 ФИГ. 1 О 1 9 11 Фиг 4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 14
