Клейова композиція для склеювання і ремонту гумотекстильних матеріалів

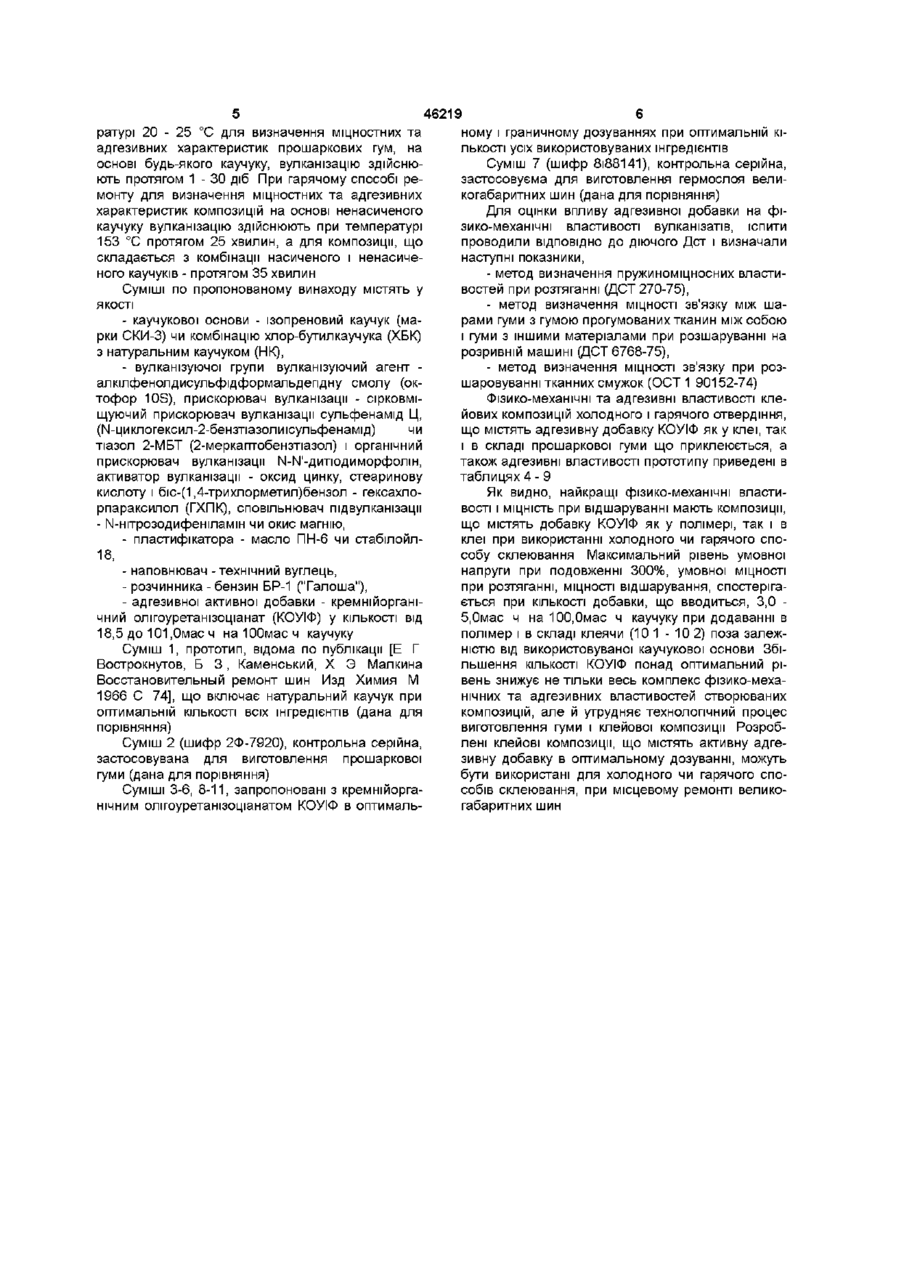

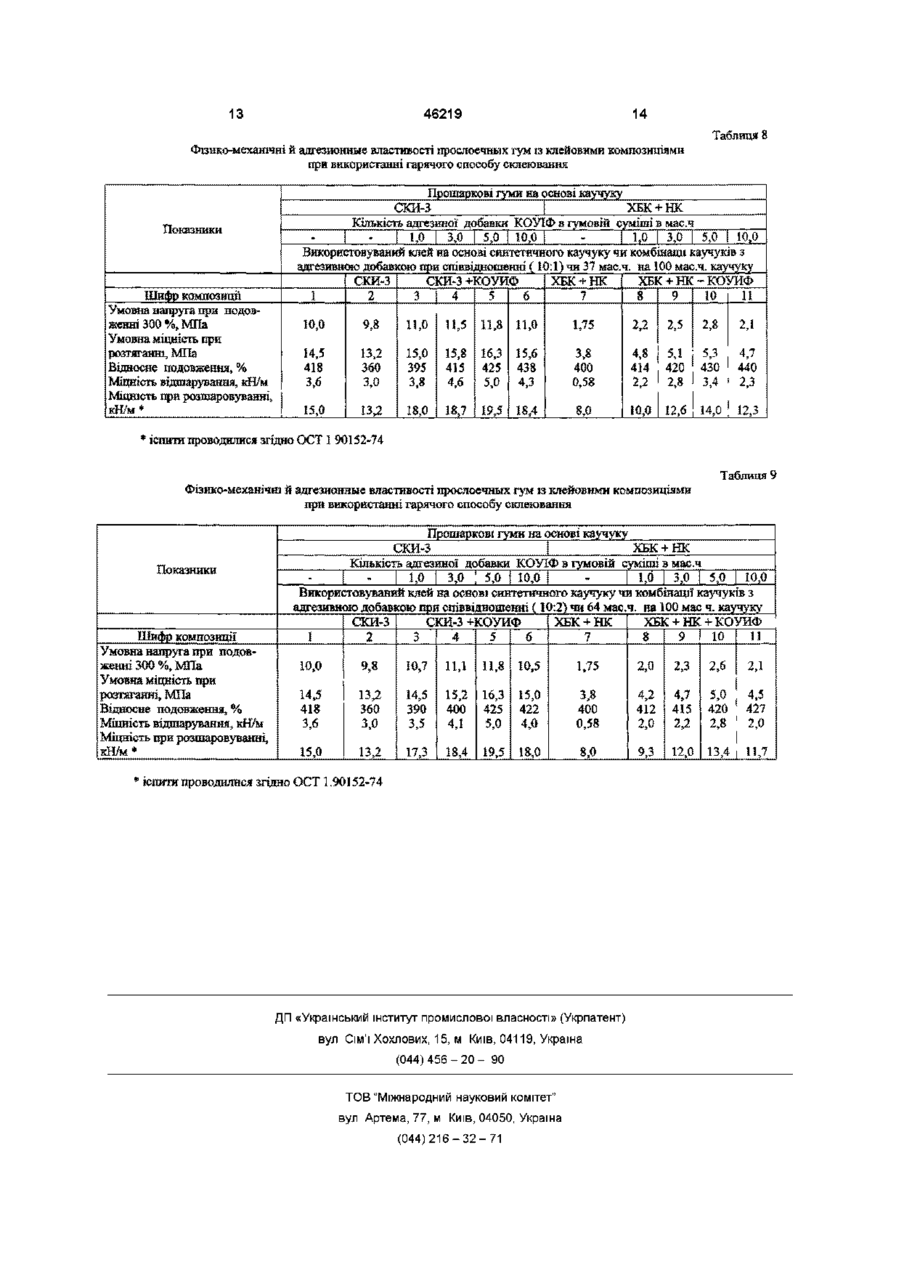

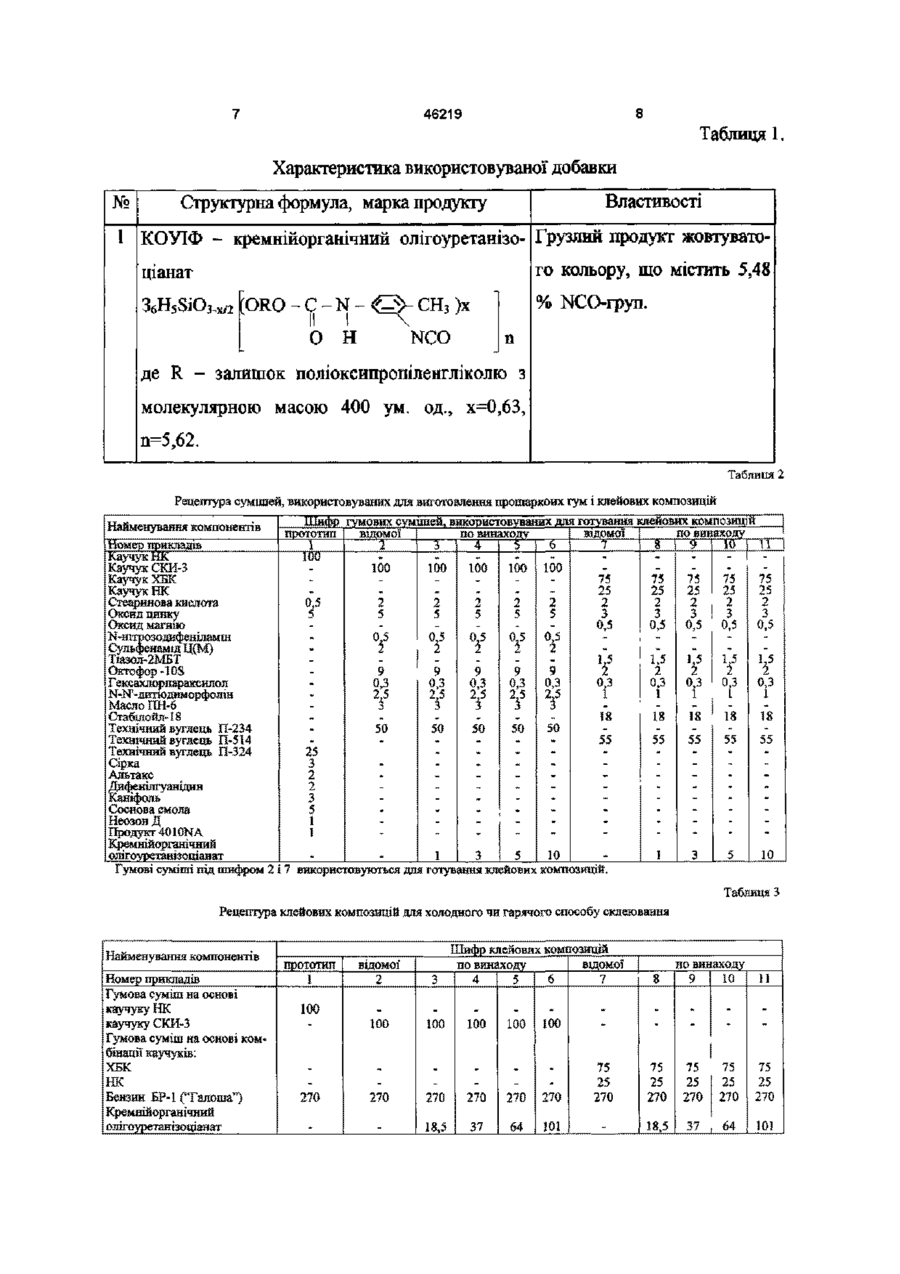

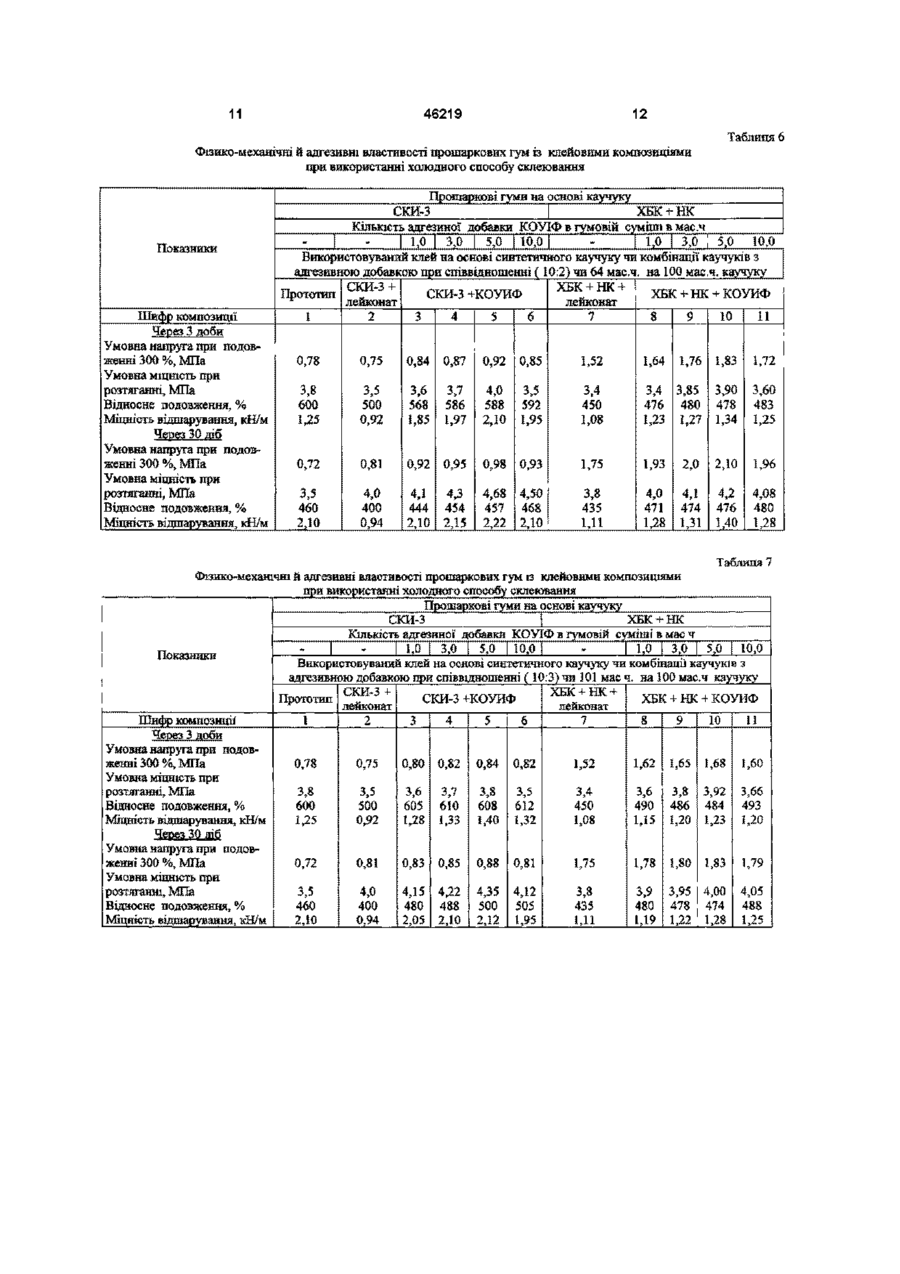

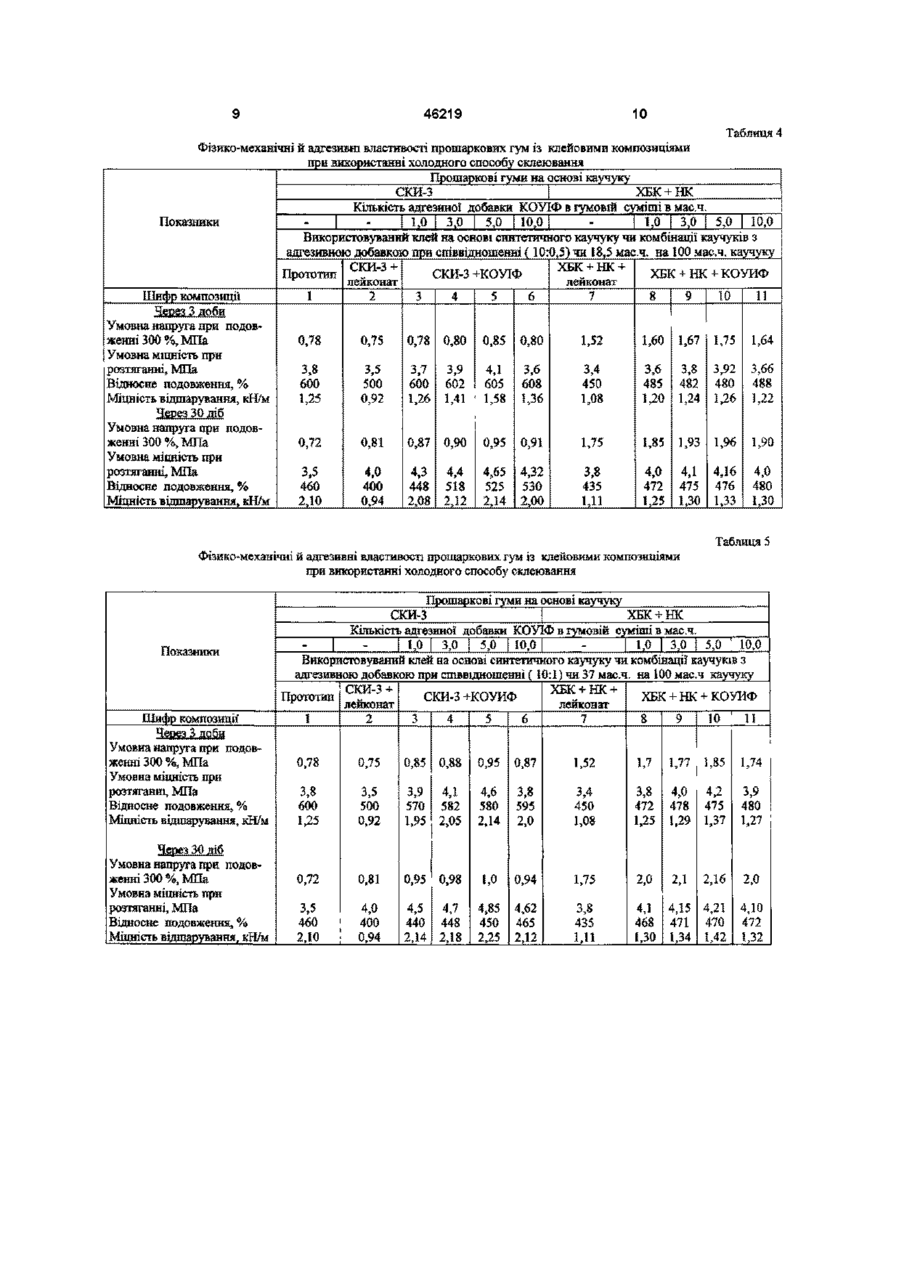

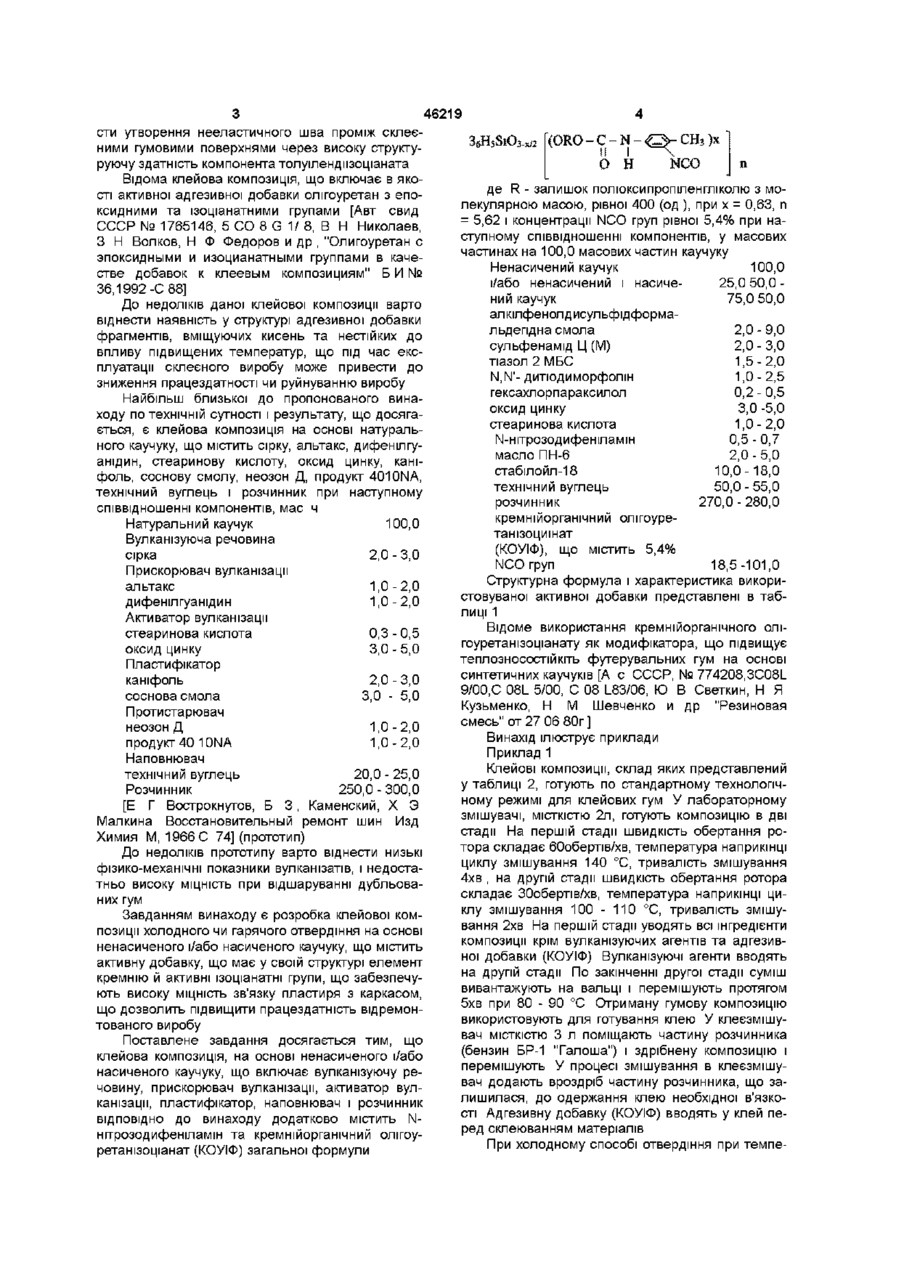

Клейова композиція для склеювання і ремонту гумотекстильних матеріалів на основі ненасиченого і/або насиченого каучуку, що включає вулканізуючу речовину, прискорювач вулканізації, активатор вулканізації, пластифікатор, наповнювач і розчинник, яка відрізняється тим, що додатково містить N-ніпрозодифеніламш і кремнійорганічний олігоуретанізоціанат (КОУІФ) загальної формули Г О Н (око-сі-и исо де R - залишок полюксипропіденгликолю з молекулярною масою, рівної 400 (од), при х = 0,63, п = 5,62 і концентрації NCO-груп рівної 5,4 % при наступному співвідношенні компонентів у масових частинах на 100,0 масових частин каучуку Ненасичений каучук 100,0 і/або ненасичений і насичений каучук 25,0 50,0 75,0 50,0 ал кілфенолдисульфід формальдегідна смола 2,0-9,0 сульфенамід Ц (М) 2,0-3,0 тіазол 2 МБС 1,5-2,0 N,N'- дитюдиморфолін 1,0-2,5 гексахлорпараксилол 0,2-0,5 оксид цинку 3,0-5,0 стеаринова кислота 1,0-2,0 N-нітрозодифеніламш 0,5-0,7 масло ПН-6 2,0-5,0 стабілойл-18 10,0-18,0 технічний вуглець 50,0 - 55,0 розчинник 270,0 280,0 кремнійорганічний олігоуретанізоціанат (КОУІФ), що містить 5,4 % NCO 18,5груп 101,0 < (О Винахід відноситься до складу клейових гумових сумішей на основі синтетичного насиченого каучуку або комбінації насиченого і ненасиченого каучуків для кріплення пластирів до поверхні безкамерних шин при ремонті місцевих пошкоджень Ремонт місцевих пошкоджень шин дозволяє повністю використовувати їхній технічний ресурс, що веде до заощадження матеріалів і енергетичних витрат, необхідних на виготовлення нових шин Відома клейова композиція, що використовується для склеювання і ремонту гумотекстильних матеріалів і включає натуральний каучук, сірку, альдоль-а-нафтиламш, палену магнезію, нефрас, поліетилентерефталат, модифікований триметилолпропаном пентаеритритом чи гліцерином [Авт свид СССР №1792955, 5 C09J 107/00, В 3 Маслош, Ю П Кудюков, Л С Карант и др , "Клеєвая композиция для склеивания и ремонта резинотекстильных материалов" Б И № 5,1993 - С 56] До недоліків даної клейової композиції варто віднести низьку адгезивну МІЦНІСТЬ склеєних матеріалів Відома клейова композиція, що включає ненасичену поліефірмалешатну смолу, ініціатор полімеризації, ізоціанатну сполуку, що представляє собою поліетилен-глікольадипшат та толуїлендмзоціанат (ТДІ) при співвідношенні 1,0 2,1 [Авт свид СССР № 1735337, 5 З 9J 167/06, Ф Г Фабуляк, Г В Чернявский Д Г Ноенко и др , "Клеєвая композиция" Б И № 19,1992-С 110] До недоліків клейової композиції варто відне 46219 сти утворення нееластичного шва проміж склеєними гумовими поверхнями через високу структуруючу здатність компонента толуїлендмзоціаната Відома клейова композиція, що включає в якості активної адгезивної добавки олігоуретан з епоксидними та ізоціанатними групами [Авт свид СССР № 1765146, 5 СО 8 G 1/ 8, В Н Николаев, З Н Волков, Н Ф Федоров и др , "Олигоуретан с эпоксидными и изоцианатными группами в качестве добавок к клеевым композициям" Б И № 36,1992-С 88] До недоліків даної клейової композиції варто віднести наявність у структурі адгезивної добавки фрагментів, вміщуючих кисень та нестійких до впливу підвищених температур, що під час експлуатації склеєного виробу може привести до зниження працездатності чи руйнуванню виробу Найбільш близької до пропонованого винаходу по технічній сутності і результату, що досягається, є клейова композиція на основі натурального каучуку, що містить сірку, альтакс, дифенілгуанідин, стеаринову кислоту, оксид цинку, каніфоль, соснову смолу, неозон Д, продукт 4010NA, технічний вуглець і розчинник при наступному співвідношенні компонентів, мас ч Натуральний каучук 100,0 Вулканізуюча речовина сірка 2,0-3,0 Прискорювач вулканізації альтакс 1,0-2,0 дифенілгуанідин 1,0 - 2,0 Активатор вулканізації стеаринова кислота 0,3 - 0,5 оксид цинку 3,0 - 5,0 Пластифікатор каніфоль 2,0 - 3,0 соснова смола 3,0 - 5,0 Протистарювач неозонД 1,0-2,0 продукт 40 10NA 1,0-2,0 Наповнювач технічний вуглець 20,0 - 25,0 Розчинник 250,0-300,0 [Е Г Вострокнутов, Б 3 , Каменский, X Э Малкина Восстановительный ремонт шин Изд Химия М, 1966 С 74] (прототип) До недоліків прототипу варто віднести низькі фізико-механічні показники вулканізатів, і недостатньо високу МІЦНІСТЬ при відшаруванні дубльованих гум Завданням винаходу є розробка клейової композиції холодного чи гарячого отвердіння на основі ненасиченого і/або насиченого каучуку, що містить активну добавку, що має у своїй структурі елемент кремнію й активні ізоціанатні групи, що забезпечують високу МІЦНІСТЬ зв'язку пластиря з каркасом, що дозволить підвищити працездатність відремонтованого виробу Поставлене завдання досягається тим, що клейова композиція, на основі ненасиченого і/або насиченого каучуку, що включає вулканізуючу речовину, прискорювач вулканізації, активатор вулканізації, пластифікатор, наповнювач і розчинник ВІДПОВІДНО до винаходу додатково містить Nнітрозодифеніламін та кремнійорганічний олігоуретанізоціанат (КОУІФ) загальної формули (ORO - С - N -
