З’єднувальний вузол металевого кріплення гірничих виробок

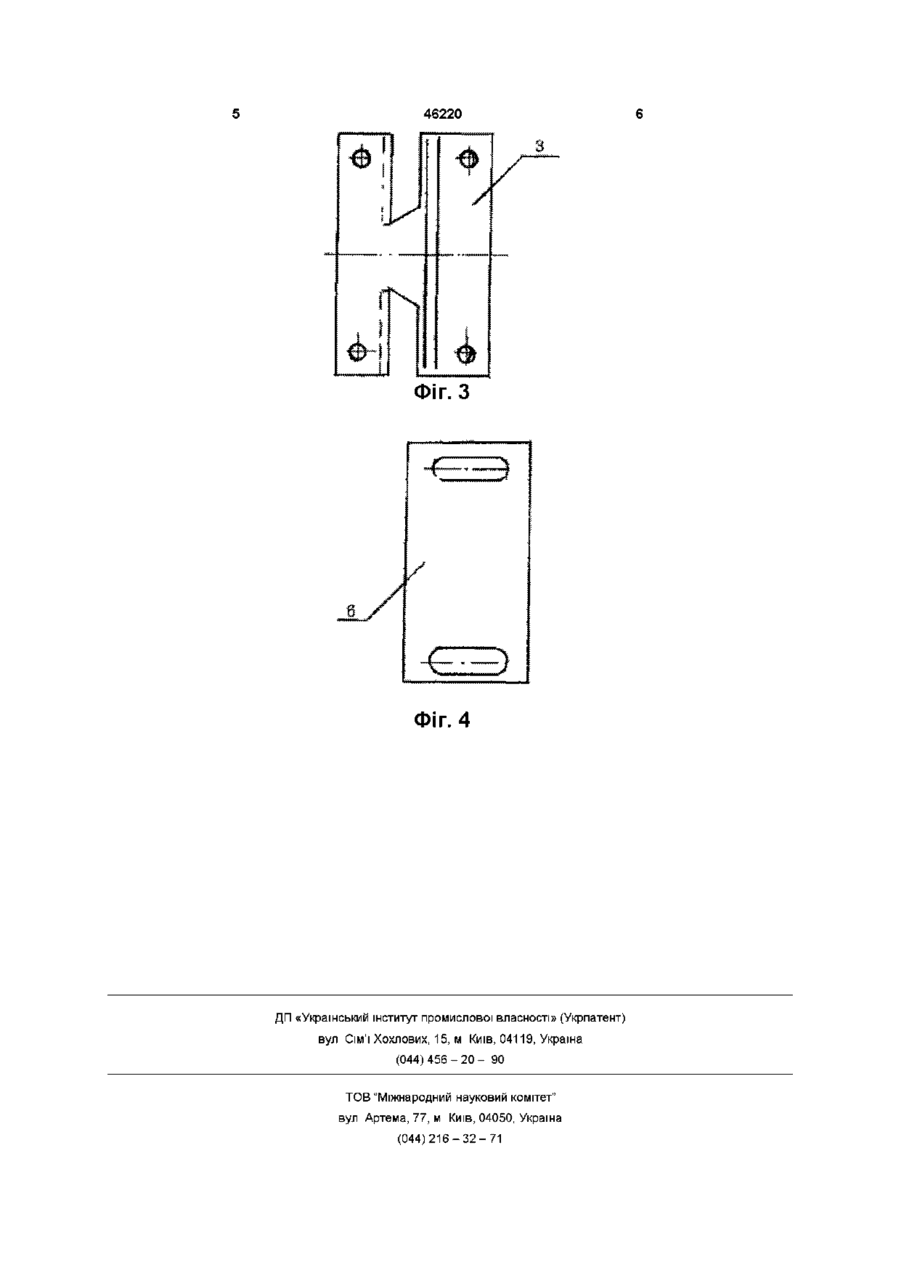

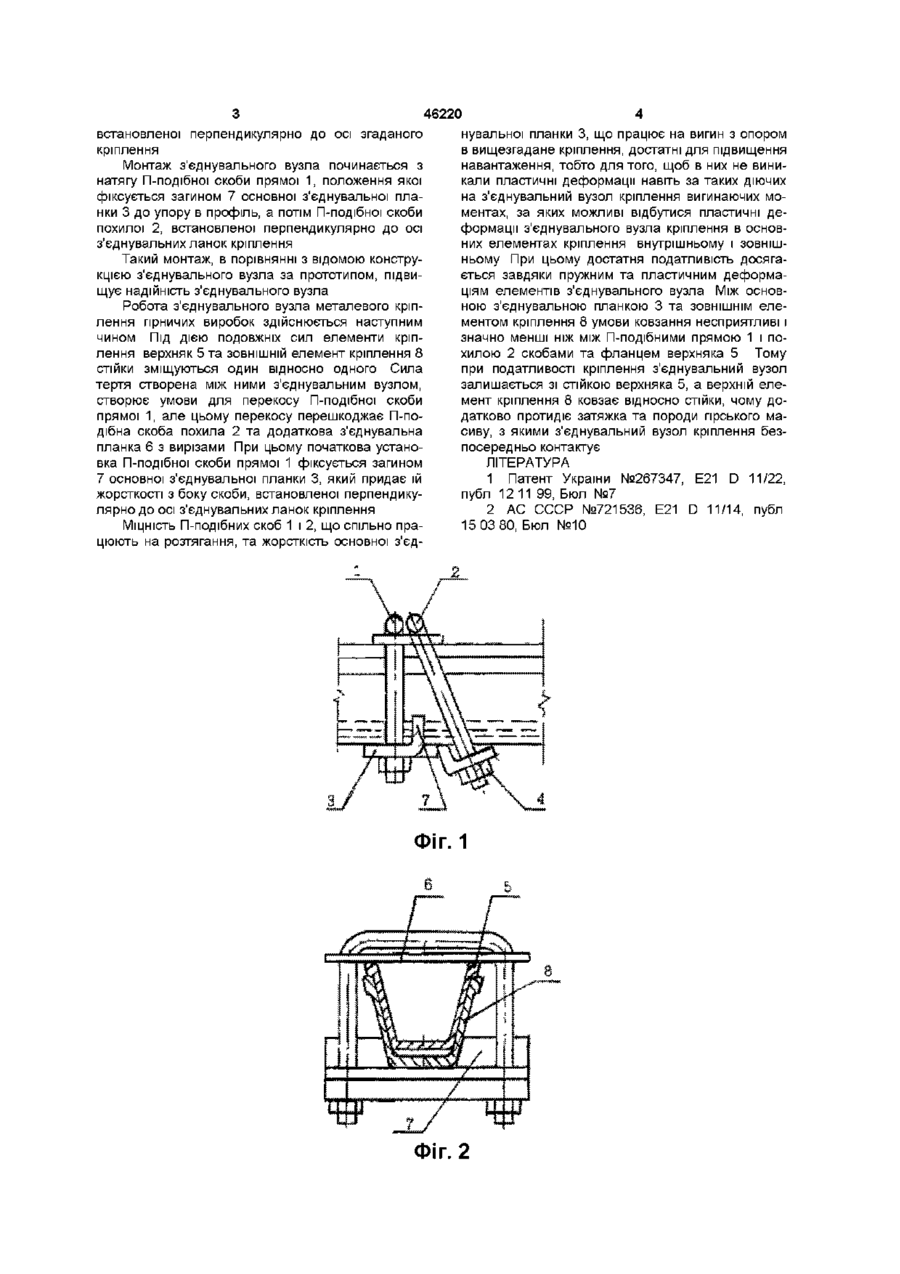

З'єднувальний вузол металевого кріплення гірничих виробок, який містить дві П-подібні скоби з нарізкою на кінцях, одна з яких встановлена перпендикулярно, а друга - похило до з'єднувальних ланок кріплення, гайки, основну та додаткову з'єднувальні планки з вирізами для з'єднання П-подібних скоб, який відрізняється тим, що основна з'єднувальна планка з вирізами виконана з загином до упору в елементи з'єднувального вузла металевого кріплення для можливості надання їй жорсткості з боку скоби, встановленої перпендикулярно до осі згаданого кріплення Винахід відноситься до гірничої справи, зокрема до конструкції кріплення гірничих виробок, які споруджуються в складних гірських геологічних умовах, викликаних високим всебічним гірським тиском Відомим Є з'єднувальний вузол металевого кріплення гірничих виробок, який містить гайки, дві П-подібні скоби і з'єднувальні планки з розташованими між ними елементами кріплення із спеціального профілю [1] Такі скоби при великому гірському тиску перекошуються, що приводить до проковзування елементів кріплення Це може стати причиною збільшення їх натягу, та, як наслідок, привести до розриву скоб, або до стрибкоподібного зміщення елементів з'єднувального вузла металевого кріплення і, як результат, до зниження надійності кріплення у податливому режимі В якості прототипу обраний з'єднувальний вузол металевого кріплення гірничих виробок, який містить дві П-подібні скоби з різьбою на кінцях, одна з яких встановлена перпендикулярно, а друга - похило до з'єднувальних ланок кріплення, гайки, основну та додаткову з'єднувальні планки з вирізами для з'єднання П-подібних скоб [2] Недоліком відомого з'єднувального вузла металевого кріплення гірничих виробок є недостатня надійність та МІЦНІСТЬ такої конструкції, яка під дією посиленого бокового гірського тиску може деформуватися В основу винаходу поставлена задача підвищення надійності з'єднувального вузла металевого кріплення гірничих виробок і створення кріп лення, спроможного протидіяти боковому гірському тиску при зростанні навантаження на нього Поставлена задача досягається тим, що у відомому з'єднувальному вузлі металевого кріплення основна планка з вирізами виконана з загином до упору в елементи з'єднувального вузла металевого кріплення для можливості надання їй жорсткості з боку скоби, встановленої перпендикулярно до осі згаданого кріплення На фіг І наведений загальний вид з'єднувального вузла, на фіг 2 вид збоку згаданого вузла, на фіг 3 - основна з'єднувальна планка, на фіг 4 - додаткова з'єднувальна планка На вищезгаданих фігурах цифрами позначені наступні елементи 1 - П-подібна скоба пряма з різьбою на кінцях, 2 - П-подібна скоба похила з різьбою на кінцях, 3 - основна з'єднувальна планка з вирізами, 4 - гайка, 5 - верхняк (внутрішній елемент кріплення), 6 - додаткова з'єднувальна планка з вирізами, 7 - загин основної з'єднувальної планки, 8 - ЗОВНІШНІЙ елемент кріплення З'єднувальний вузол металевого кріплення гірничих виробок складається із двох П-подібних скоб прямої 1 та похилої 2, з'єднаних з боку зовнішнього елементу кріплення 8 основною з'єднувальне планкою 3 з вирізами та гайками 4, а з боку фланців верхняка 5 додатковою з'єднувальною планкою 6 з вирізами Основна з'єднувальна планка 3 з вирізами виконана фігурною з загином до упору в елементи з'єднувального вузла металевого кріплення для можливості надання їй жорсткості з боку скоби, О (О 46220 встановленої перпендикулярно до осі згаданого кріплення Монтаж з'єднувального вузла починається з натягу П-подібної скоби прямої 1, положення якої фіксується загином 7 основної з'єднувальної планки 3 до упору в профіль, а потім П-подібної скоби похилої 2, встановленої перпендикулярно до осі з'єднувальних ланок кріплення Такий монтаж, в порівнянні з відомою конструкцією з'єднувального вузла за прототипом, підвищує надійність з'єднувального вузла Робота з'єднувального вузла металевого кріплення гірничих виробок здійснюється наступним чином Під ДІЄЮ ПОДОВЖНІХ СИЛ елементи кріплення верхняк 5 та ЗОВНІШНІЙ елемент кріплення 8 стійки зміщуються один відносно одного Сила тертя створена між ними з'єднувальним вузлом, створює умови для перекосу П-подібної скоби прямої 1, але цьому перекосу перешкоджає П-подібна скоба похила 2 та додаткова з'єднувальна планка 6 з вирізами При цьому початкова установка П-подібної скоби прямої 1 фіксується загином 7 основної з'єднувальної планки 3, який придає їй жорсткості з боку скоби, встановленої перпендикулярно до осі з'єднувальних ланок кріплення МІЦНІСТЬ П-подібних скоб 1 і 2, що спільно працюють на розтягання, та жорсткість основної з'єд нувальної планки 3, що працює на вигин з опором в вищезгадане кріплення, достатні для підвищення навантаження, тобто для того, щоб в них не виникали пластичні деформації навіть за таких діючих на з'єднувальний вузол кріплення вигинаючих моментах, за яких можливі відбутися пластичні деформації з'єднувального вузла кріплення в основних елементах кріплення внутрішньому і зовнішньому При цьому достатня податливість досягається завдяки пружним та пластичним деформаціям елементів з'єднувального вузла Між основною з'єднувальною планкою 3 та ЗОВНІШНІМ елементом кріплення 8 умови ковзання несприятливі і значно менші ніж між П-подібними прямою 1 і похилою 2 скобами та фланцем верхняка 5 Тому при податливості кріплення з'єднувальний вузол залишається зі стійкою верхняка 5, а верхній елемент кріплення 8 ковзає відносно стійки, чому додатково протидіє затяжка та породи гірського масиву, з якими з'єднувальний вузол кріплення безпосередньо контактує ЛІТЕРАТУРА 1 Патент України №267347, Е21 D 11/22, публ 12 11 99, Бюл №7 2 АС СССР №721536, Е21 D 11/14, публ 15 03 80, Бюл №10 ФІГ. 1 Фіг. 2 46220 Фіг. З Фіг. 4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
