Спосіб визначення пошкодженої фази з витоком на землю в електричній мережі з ізольованою нейтраллю

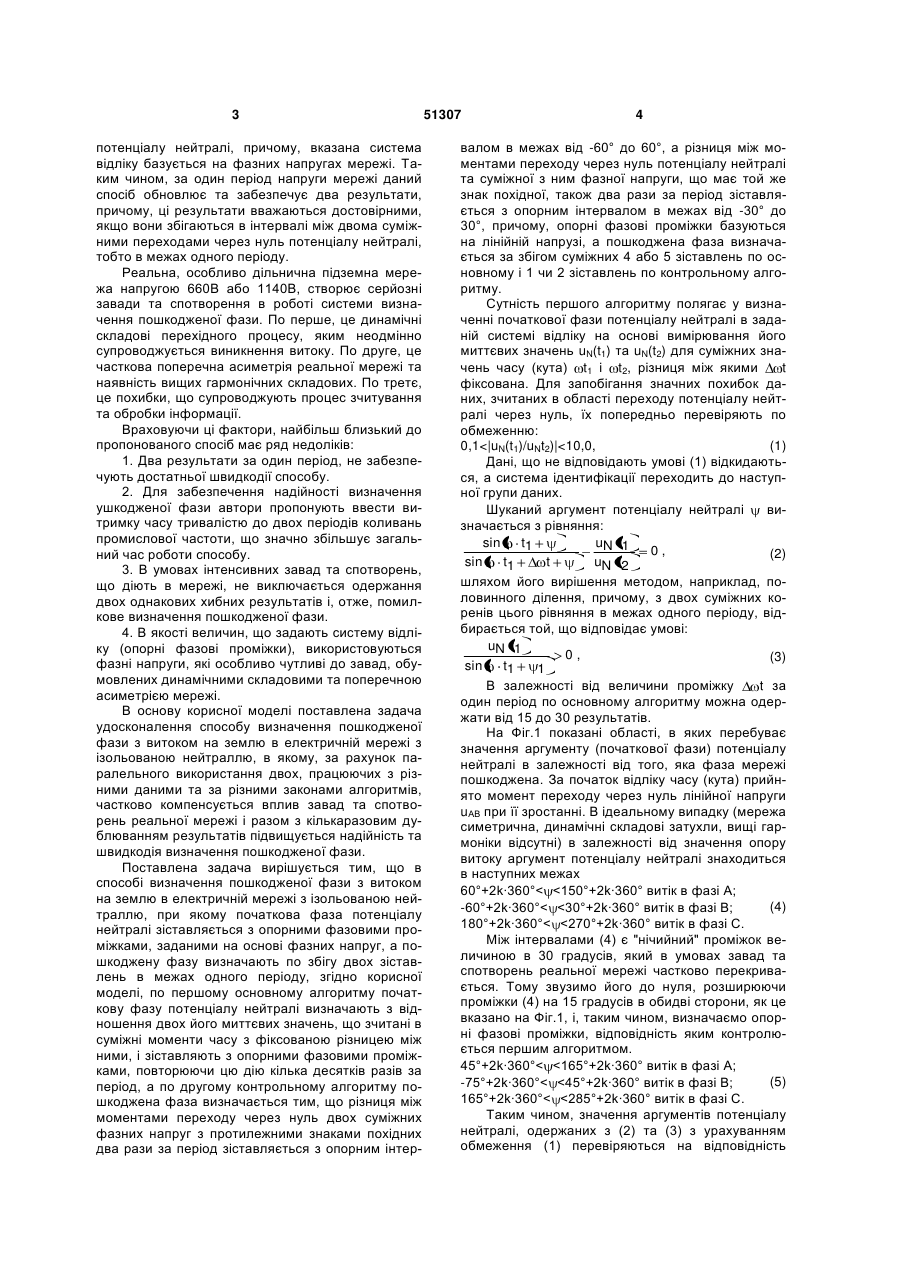

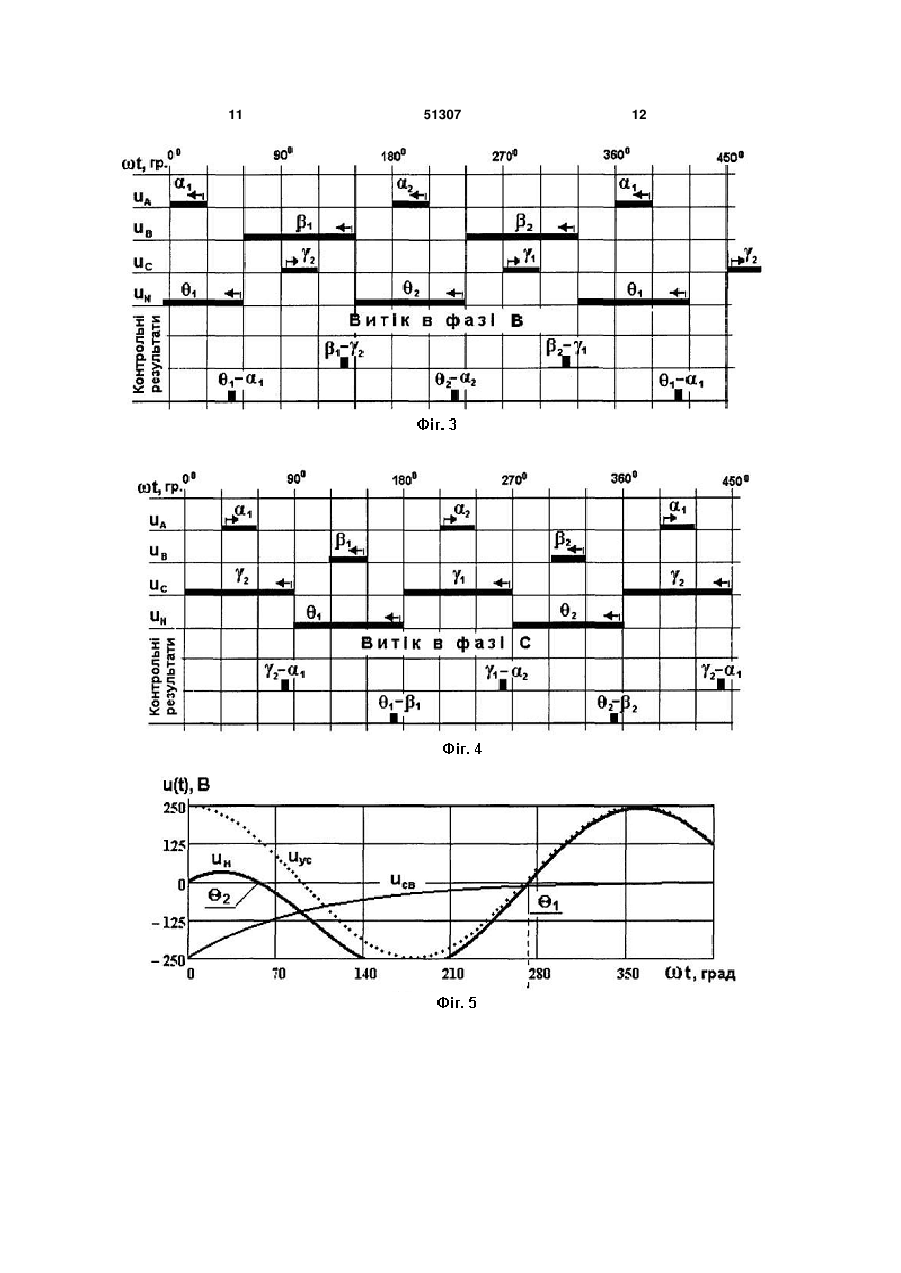

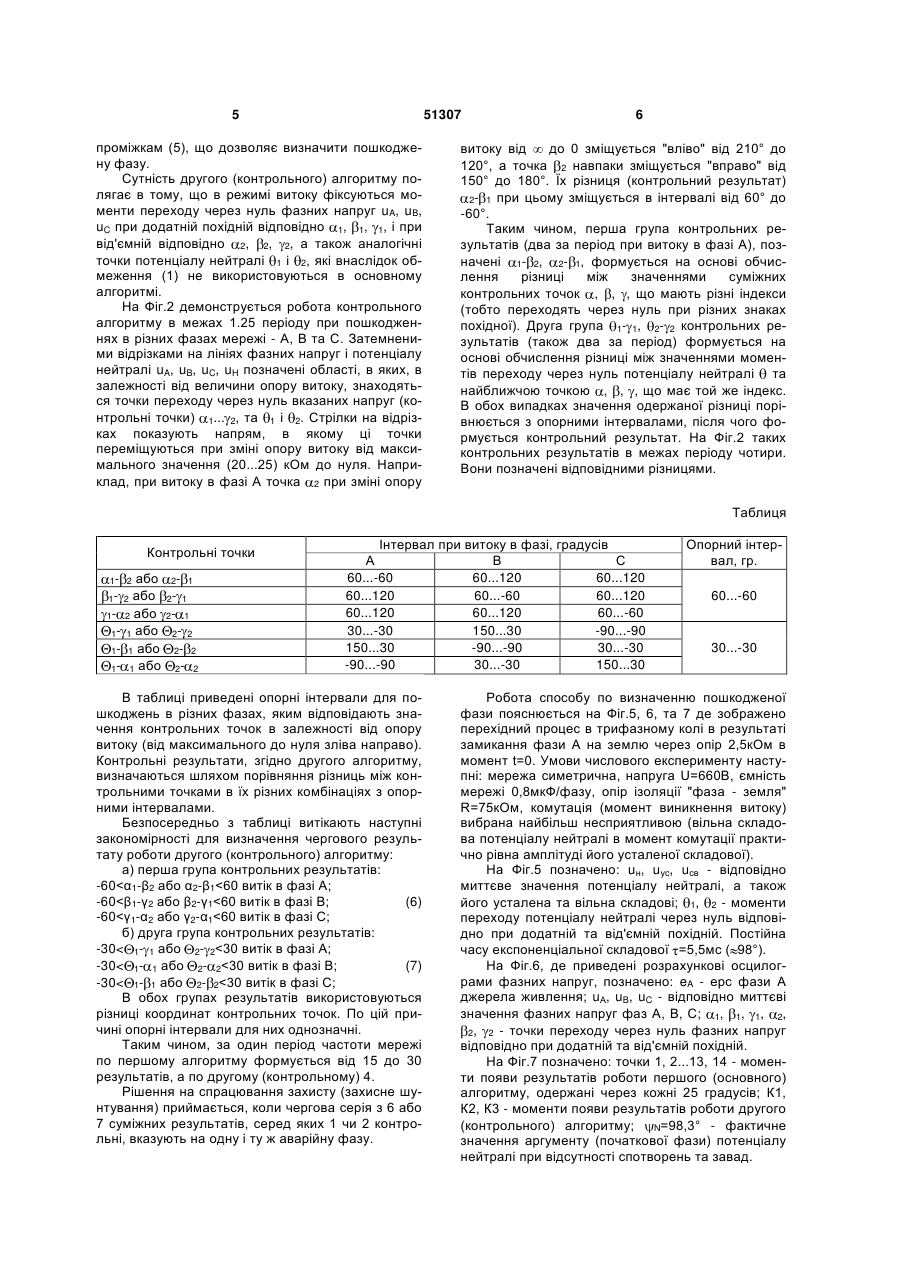

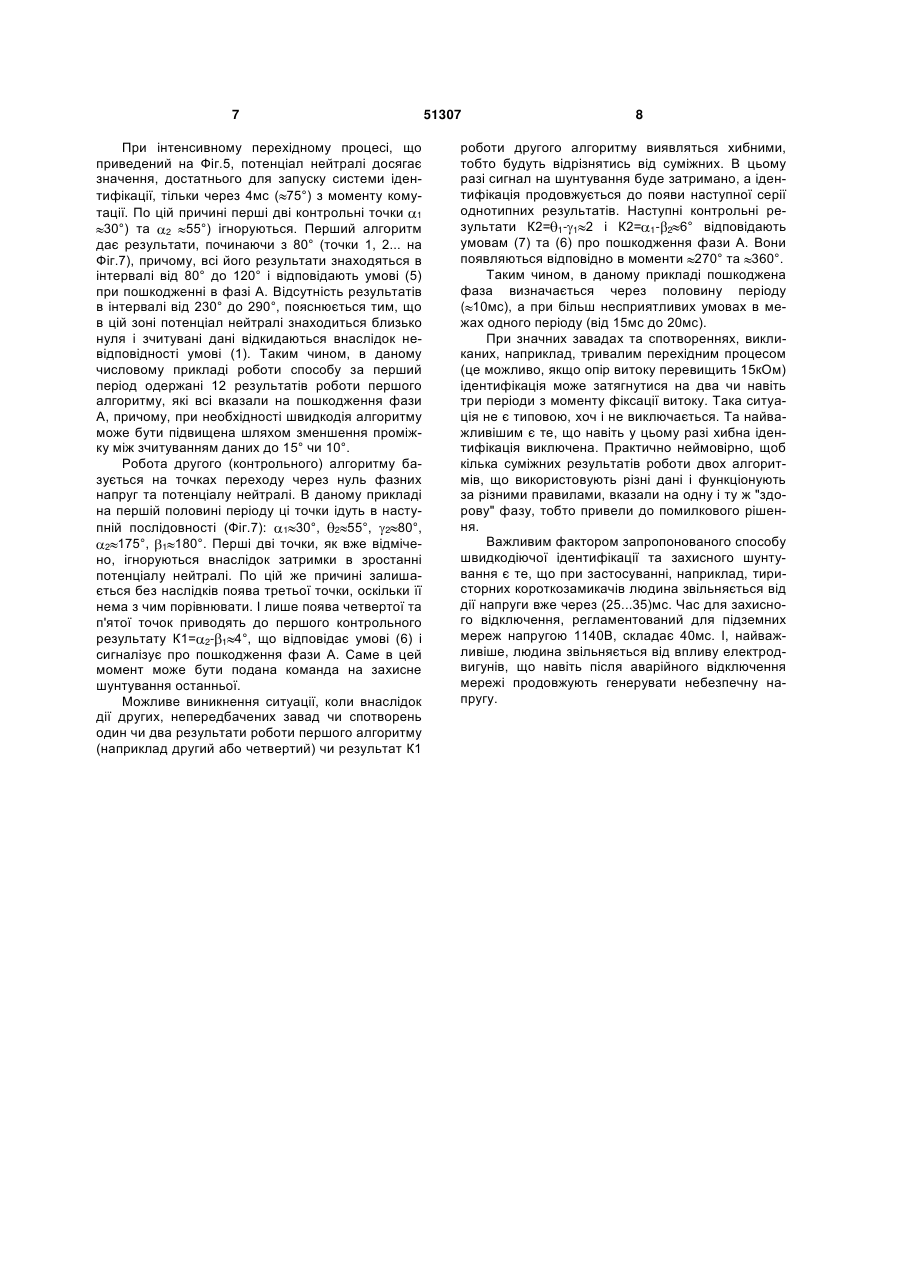

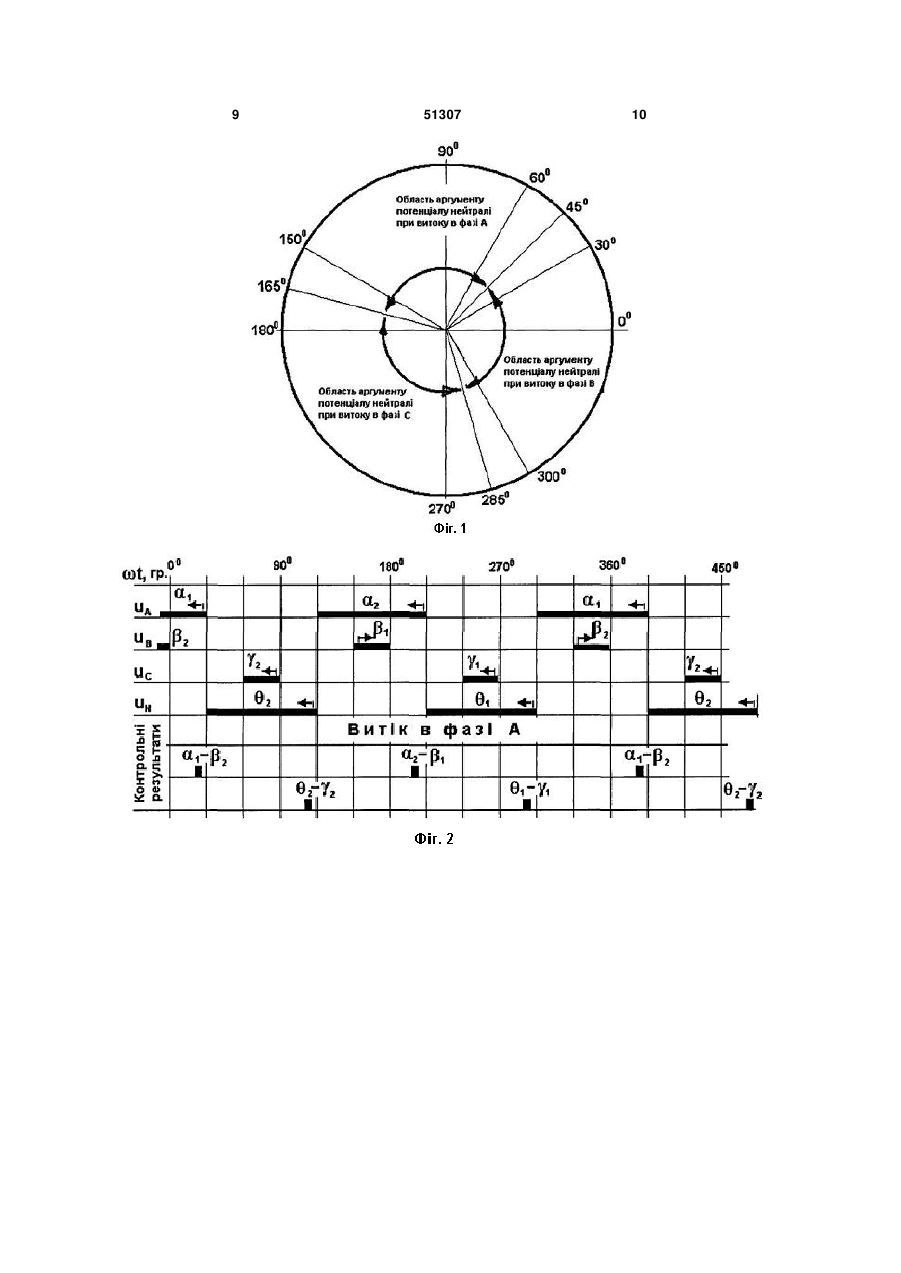

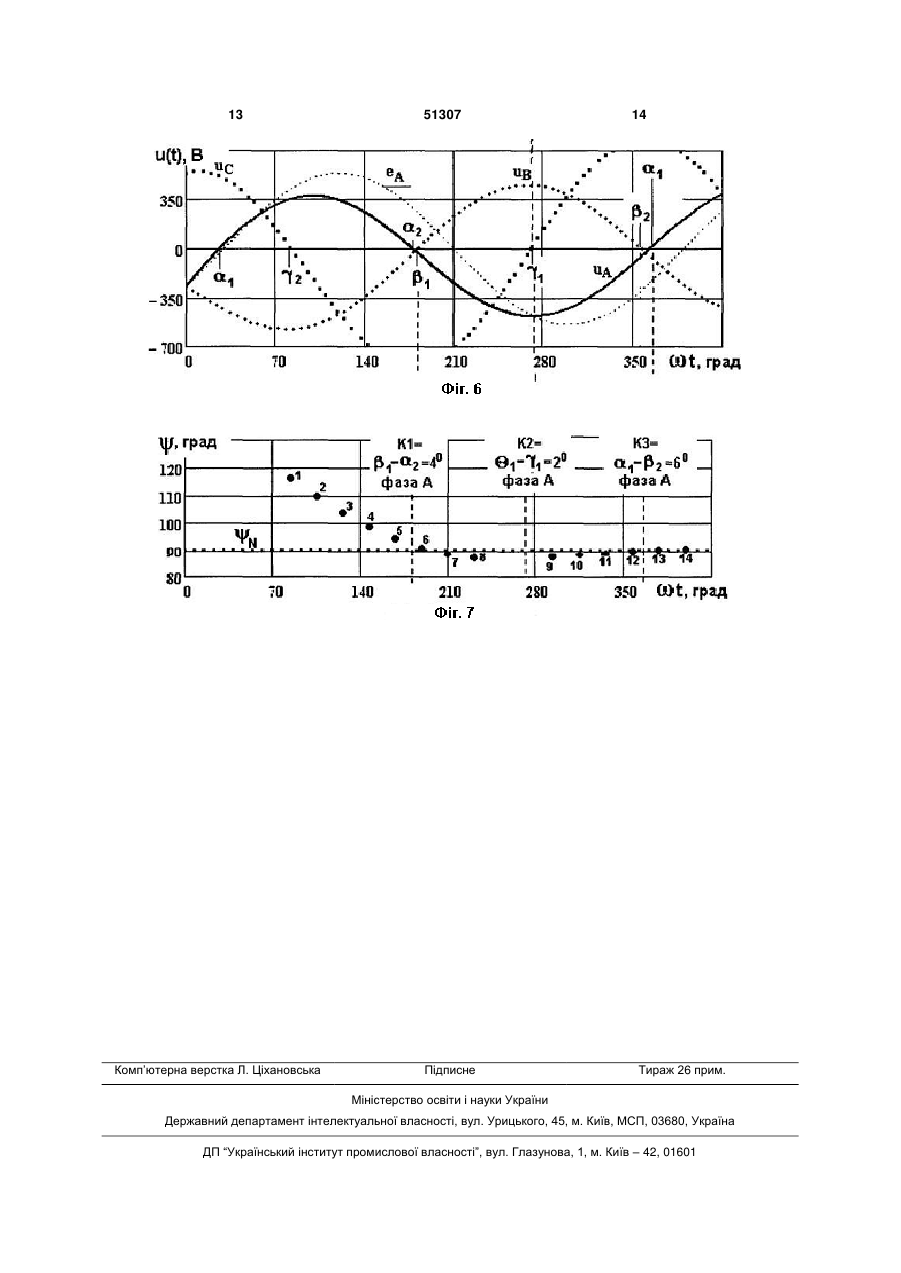

Спосіб визначення пошкодженої фази з витоком на землю в електричній мережі з ізольованою нейтраллю, при якому початкова фаза потенціалу нейтралі зіставляється з опорними фазовими проміжками, заданими на основі фазних напруг, а пошкоджену фазу визначають по збігу двох зіставлень в межах одного періоду, який відрізняється тим, що по першому основному алгоритму початкову фазу потенціалу нейтралі визначають з відношення двох його миттєвих значень, що зчитані в 3 потенціалу нейтралі, причому, вказана система відліку базується на фазних напругах мережі. Таким чином, за один період напруги мережі даний спосіб обновлює та забезпечує два результати, причому, ці результати вважаються достовірними, якщо вони збігаються в інтервалі між двома суміжними переходами через нуль потенціалу нейтралі, тобто в межах одного періоду. Реальна, особливо дільнична підземна мережа напругою 660В або 1140В, створює серйозні завади та спотворення в роботі системи визначення пошкодженої фази. По перше, це динамічні складові перехідного процесу, яким неодмінно супроводжується виникнення витоку. По друге, це часткова поперечна асиметрія реальної мережі та наявність вищих гармонічних складових. По третє, це похибки, що супроводжують процес зчитування та обробки інформації. Враховуючи ці фактори, найбільш близький до пропонованого спосіб має ряд недоліків: 1. Два результати за один період, не забезпечують достатньої швидкодії способу. 2. Для забезпечення надійності визначення ушкодженої фази автори пропонують ввести витримку часу тривалістю до двох періодів коливань промислової частоти, що значно збільшує загальний час роботи способу. 3. В умовах інтенсивних завад та спотворень, що діють в мережі, не виключається одержання двох однакових хибних результатів і, отже, помилкове визначення пошкодженої фази. 4. В якості величин, що задають систему відліку (опорні фазові проміжки), використовуються фазні напруги, які особливо чутливі до завад, обумовлених динамічними складовими та поперечною асиметрією мережі. В основу корисної моделі поставлена задача удосконалення способу визначення пошкодженої фази з витоком на землю в електричній мережі з ізольованою нейтраллю, в якому, за рахунок паралельного використання двох, працюючих з різними даними та за різними законами алгоритмів, частково компенсується вплив завад та спотворень реальної мережі і разом з кількаразовим дублюванням результатів підвищується надійність та швидкодія визначення пошкодженої фази. Поставлена задача вирішується тим, що в способі визначення пошкодженої фази з витоком на землю в електричній мережі з ізольованою нейтраллю, при якому початкова фаза потенціалу нейтралі зіставляється з опорними фазовими проміжками, заданими на основі фазних напруг, а пошкоджену фазу визначають по збігу двох зіставлень в межах одного періоду, згідно корисної моделі, по першому основному алгоритму початкову фазу потенціалу нейтралі визначають з відношення двох його миттєвих значень, що зчитані в суміжні моменти часу з фіксованою різницею між ними, і зіставляють з опорними фазовими проміжками, повторюючи цю дію кілька десятків разів за період, а по другому контрольному алгоритму пошкоджена фаза визначається тим, що різниця між моментами переходу через нуль двох суміжних фазних напруг з протилежними знаками похідних два рази за період зіставляється з опорним інтер 51307 4 валом в межах від -60° до 60°, а різниця між моментами переходу через нуль потенціалу нейтралі та суміжної з ним фазної напруги, що має той же знак похідної, також два рази за період зіставляється з опорним інтервалом в межах від -30° до 30°, причому, опорні фазові проміжки базуються на лінійній напрузі, а пошкоджена фаза визначається за збігом суміжних 4 або 5 зіставлень по основному і 1 чи 2 зіставлень по контрольному алгоритму. Сутність першого алгоритму полягає у визначенні початкової фази потенціалу нейтралі в заданій системі відліку на основі вимірювання його миттєвих значень uN(t1) та uN(t2) для суміжних значень часу (кута) t1 і t2, різниця між якими t фіксована. Для запобігання значних похибок даних, зчитаних в області переходу потенціалу нейтралі через нуль, їх попередньо перевіряють по обмеженню: 0,1
