Автомат розливу напоїв

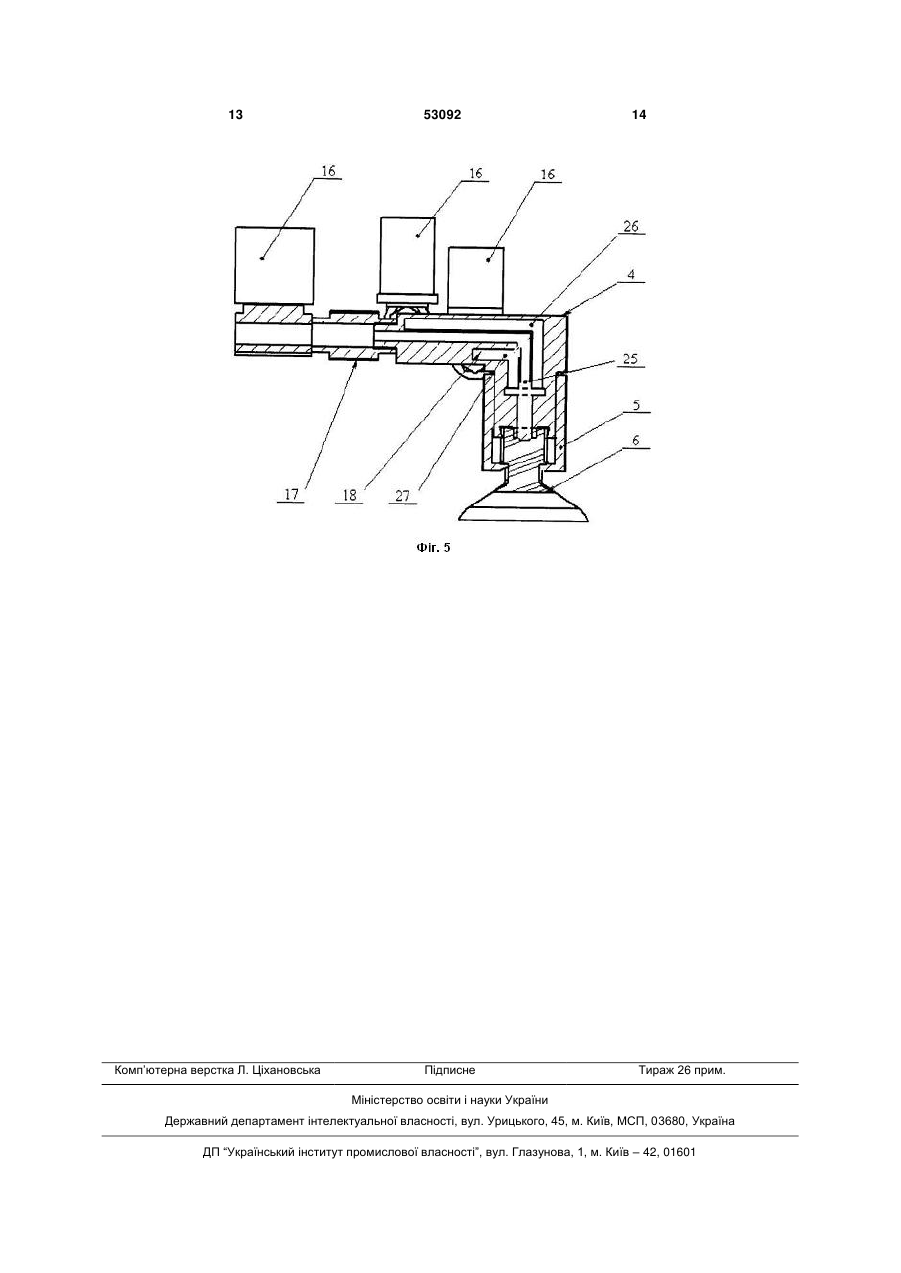

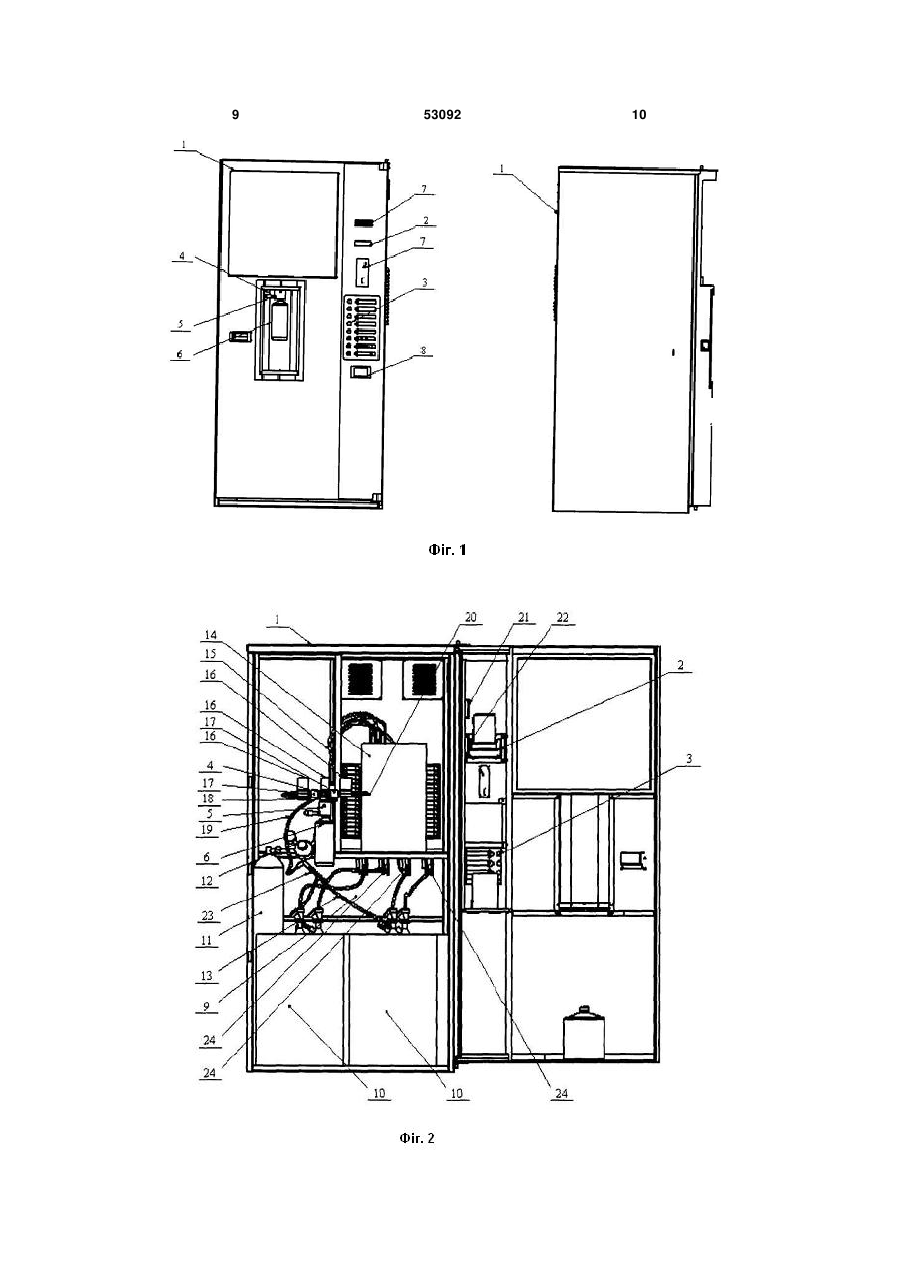

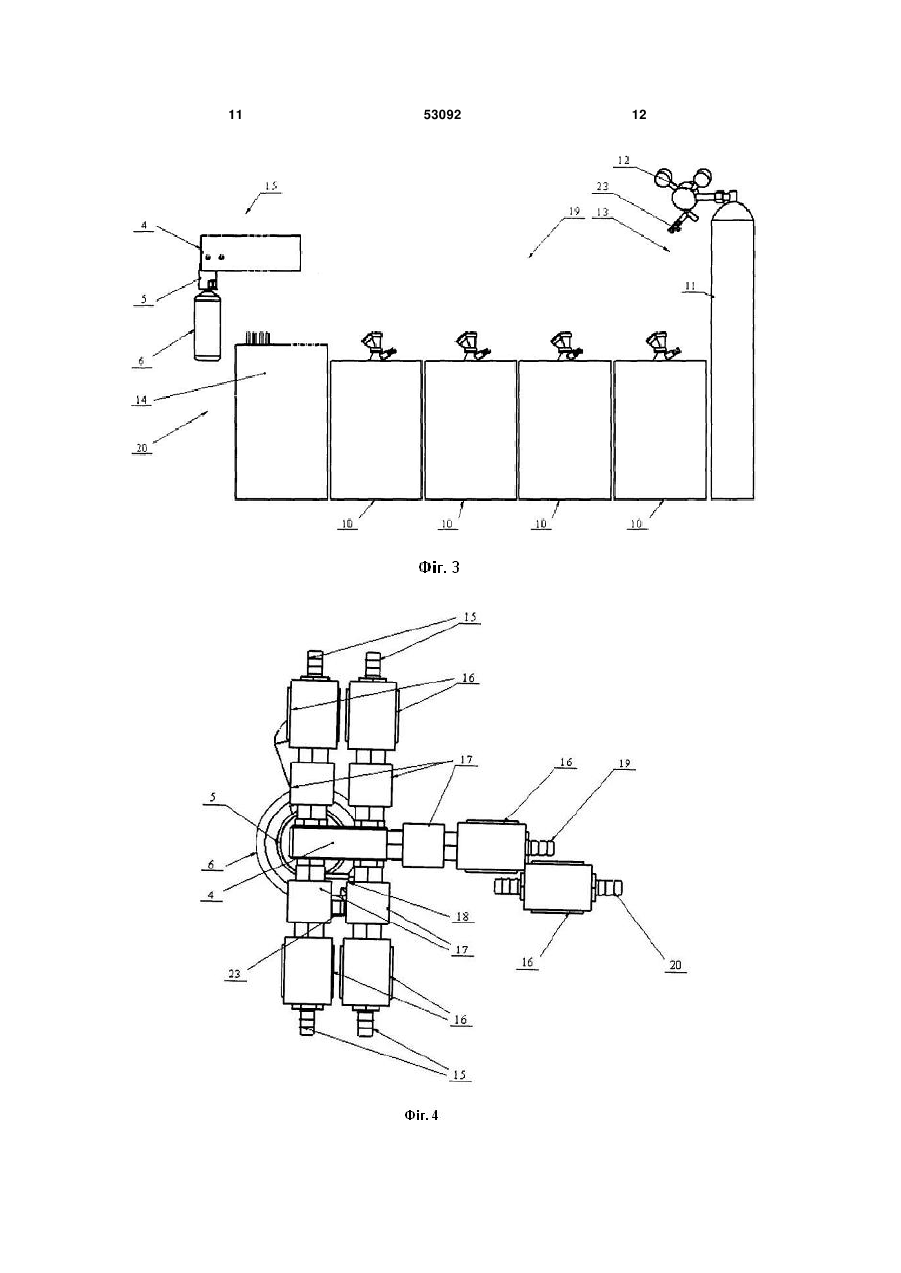

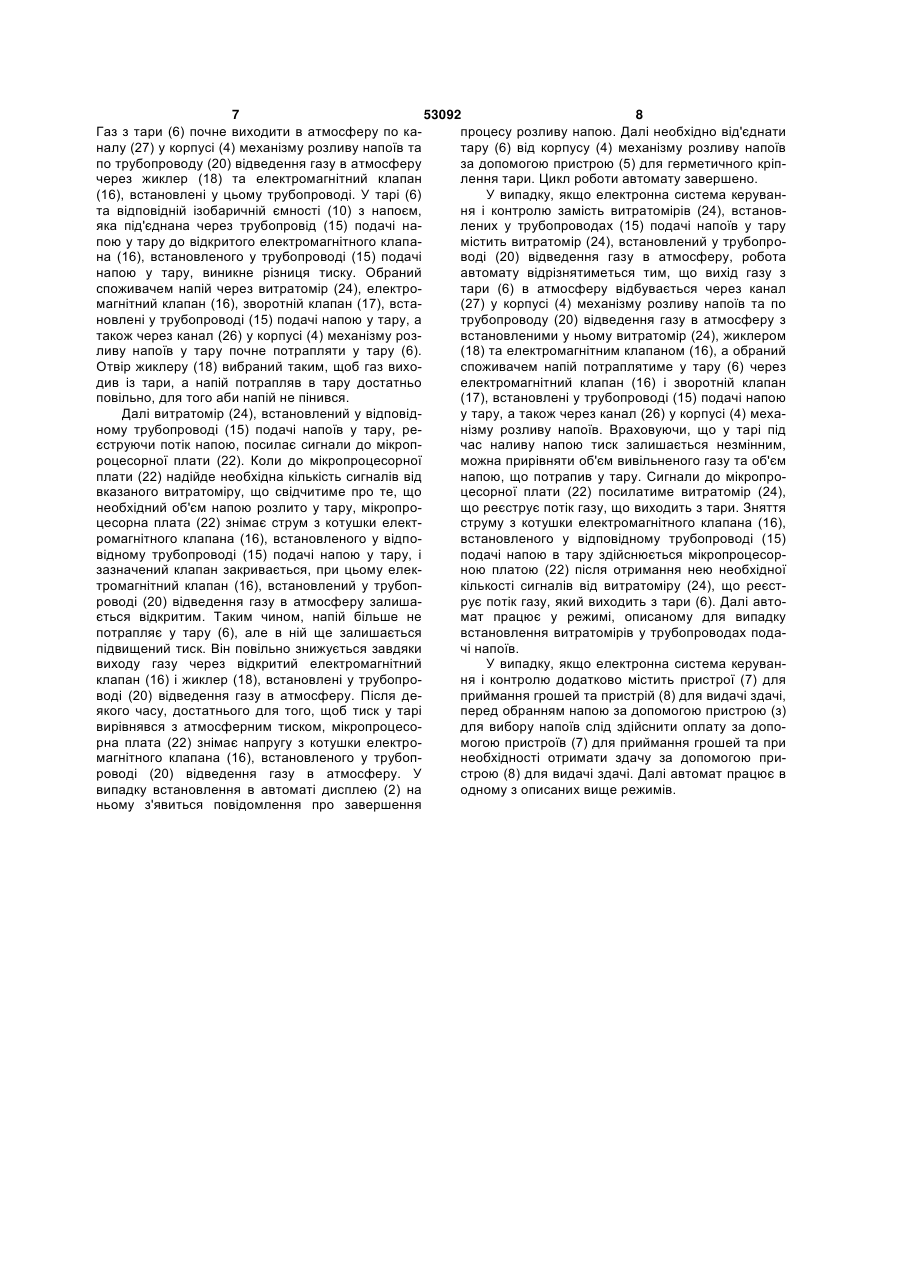

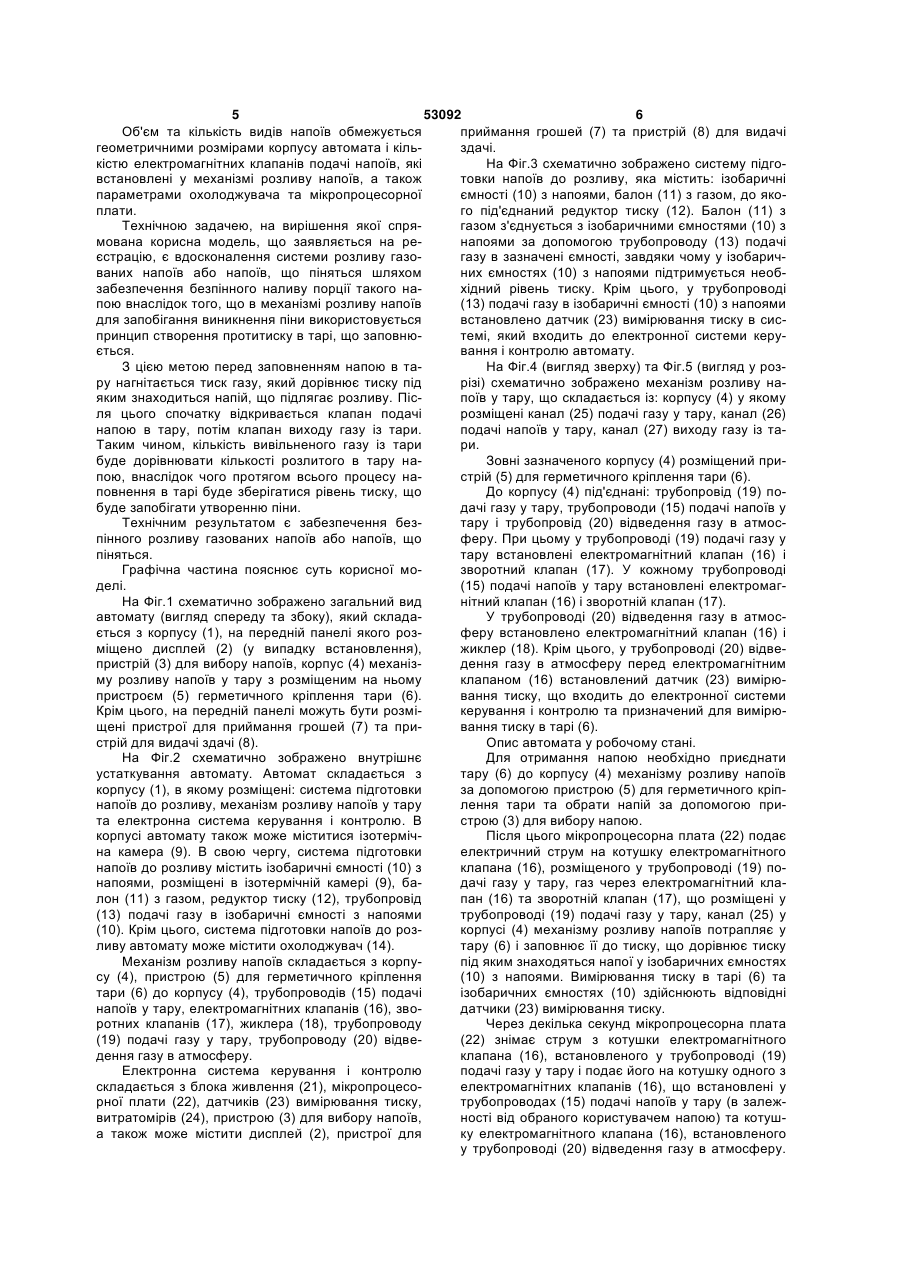

1. Автомат для розливу напоїв, який складається принаймні з одного корпусу, у якому розміщена система підготовки напоїв до розливу, що містить щонайменше одну ізобаричну ємність з напоєм, балон з газом, редуктор тиску, під'єднаний до нього, і трубопровід подачі газу в ізобаричну ємність з напоєм, крім цього, у корпусі автомата розміщений механізм розливу напоїв у тару, що містить корпус, який має канал подачі напою у тару, щонайменше один трубопровід подачі напою у тару, щонайменше один електромагнітний клапан і щонайменше один зворотний клапан, а також електронна система керування і контролю, що містить блок живлення, мікропроцесорну плату, пристрій для вибору напоїв, датчик вимірювання тиску, при цьому балон з газом з'єднаний з ізобаричною ємністю з напоєм за допомогою трубопроводу подачі газу в ізобаричну ємність з напоєм, в якому встановлений датчик вимірювання тиску, ізобарична ємність з напоєм під'єднана до корпусу механізму розливу напоїв у тару за допомогою трубопроводу подачі напою у тару, у якому встановлені електромагнітний клапан та зворотний клапан, при цьому пристрій для вибору напою та корпус механізму розливу напоїв у тару виведено на передню панель корпусу автомата, який відрізняється тим, що механізм розливу напоїв у тару додатково містить трубопровід подачі газу у тару і трубопровід відведення газу в атмосферу, два електромагнітні клапани, зворотний клапан, жиклер та пристрій для герметичного кріплення тари до корпусу механізму розливу напоїв у тару, встановлений зовні зазначеного корпусу, при цьому корпус механізму розливу напоїв у тару додатково містить канал подачі газу у тару і канал виходу газу із тари, електронна система керування і контролю додатково містить щонайменше один витратомір, встановлений у трубопровід подачі напою у тару або у трубопровід відведення газу в атмосферу і датчик вимірювання тиску в тарі, причому балон з газом під'єднаний до корпусу механізму 2 (19) 1 3 Корисна модель відноситься до харчової промисловості, а саме до пристроїв автоматизованого розливу газованих напоїв або напоїв, що піняться. Такі автомати можуть бути встановлені в магазинах, біля торговельних палаток, у торговельних центрах тощо. Проблема, яка потребує вирішення, полягає в тому, що існуючі автомати призначені для видачі порції газованого напою, або напою, що піниться, тільки у стакани, а також забезпечують вступ зайвої кількості піни споживачеві. Існує потреба видавати порцію газованого напою або напою, що піниться, наприклад пива або квасу у пластикові або скляні пляшки таким чином, щоби напій не пінився під час розливу. Відомий автомат для приготування та порційної видачі газованої води, який складається з корпусу, в якому розміщені охолоджувач, та інші агрегати. На передніх дверях передбачена ніша з механізмом для споліскування стакана та кнопками для видачі води (див. паспорт Н-50П установки для приготування та відпуску газованої води ДП "Томаквиробництво", Україна, м. Київ, 2002). Відомим також є автомат для розливу охолоджених напоїв "Мейджик дринкс" (див. проспект ООО "Рос Вендинг" 2008p.). Даний автомат має пристрій для приймання грошей з функцією видачі здачі, охолоджувач, систему подачі пластикових стаканів, кнопки управління видачею напоїв, та інше. Однак процес отримання користувачем порції напою має свої незручності, зокрема, під час розливу напій піниться та відбувається входження зайвої кількості піни споживачеві. Найближчим аналогом до корисної моделі, що заявляється на реєстрацію, є автомат для розливу напоїв, описаний у патенті України на корисну модель № 44987, який містить пристрій для прийому грошей, видачі здачі, кнопку вибору напою, охолоджувач, систему подачі стаканів з датчиком контролю руху стакана та інтегрованою в плату управління аналізуючою системою. Недоліком такого автомату є те, що розлив напоїв здійснюється лише у пластикові стакани та відбувається вступ зайвої кількості піни споживачеві. Суть корисної моделі. Автомат для розливу напоїв, який складається принаймні з одного корпусу у якому розміщена система підготовки напоїв до розливу, що містить щонайменше одну ізобаричну ємність з напоєм, балон з газом (наприклад, з СО2), редуктор тиску, під'єднаний до нього, і трубопровід подачі газу в ізобаричну ємність з напоєм, крім цього у корпусі автомату розміщений механізм розливу напоїв у тару, що містить корпус, який має канал подачі напою у тару, щонайменше один трубопровід подачі напою у тару, щонайменше один електромагнітний клапан і щонайменше один зворотній клапан, а також електронна система керування і контролю, що містить блок живлення, мікропроцесорну плату, пристрій для вибору напоїв, датчик 53092 4 вимірювання тиску, причому балон з газом з'єднаний з ізобаричною ємністю з напоєм за допомогою трубопроводу подачі газу в ізобаричну ємність з напоєм, в якому встановлений датчик вимірювання тиску, ізобарична ємність з напоєм під'єднана до корпусу механізму розливу напоїв у тару за допомогою трубопроводу подачі напою у тару, у якому встановлені електромагнітний клапан та зворотній клапан, крім цього пристрій для вибору напою та корпус механізму розливу напоїв у тару виведено на передню панель корпусу автомату, який відрізняється тим, що механізм розливу напоїв у тару додатково містить трубопровід подачі газу у тару і трубопровід відведення газу в атмосферу, два електромагнітні клапани, зворотній клапан, жиклер та пристрій для герметичного кріплення тари до корпусу механізму розливу напоїв у тару, встановлений зовні зазначеного корпусу, при цьому корпус механізму розливу напоїв у тару додатково містить канал подачі газу у тару і канал виходу газу із тари, електронна система керування і контролю додатково містить щонайменше один витратомір, встановлений у трубопровід подачі напою у тару або у трубопровід відведення газу в атмосферу і датчик вимірювання тиску в тарі, причому балон з газом під'єднаний до корпусу механізму розливу напоїв у тару за допомогою трубопроводу подачі газу у тару, у якому встановлені електромагнітний клапан та зворотній клапан, а трубопровід відведення газу в атмосферу через електромагнітний клапан і жиклер під'єднаний до корпусу механізму розливу напоїв, крім цього у трубопроводі відведення газу в атмосферу перед електромагнітним клапаном встановлений датчик вимірювання тиску в тарі. Пристрої автомату можуть знаходитися в двох різних корпусах. В цьому випадку електронна система керування і контролю та механізм розливу напоїв у тару знаходяться у одному корпусі, а балон з газом з під'єднаним до нього редуктором тиску, ізобаричні ємності з напоями знаходяться в іншому корпусі, причому корпуси містять технологічні отвори, через які вони з'єднуються між собою трубопроводами подачі напоїв. Автомат додатково може містити пристрої для приймання грошей та пристрій для видачі здачі. Система підготовки напоїв до розливу може містити охолоджувач. Автомат може додатково містити дисплей, розміщений на передній панелі корпусу автомату. Ізобаричні ємності з напоями можуть бути розташовані у спеціальній ізотермічній камері. У мікропроцесорній платі є можливість змінювати об'єм порції видачі напою, ціну кожного з напоїв окремо. У енергонезалежній пам'яті мікропроцесора зберігаються наступні статистичні дані: кількість проданих літрів напоїв та залишки напоїв у ізобаричних ємностях з напоями (по кожному виду напою окремо), сума прийнятих автоматом грошей. Ця інформація полегшує контроль за роботою автомата. 5 53092 6 Об'єм та кількість видів напоїв обмежується приймання грошей (7) та пристрій (8) для видачі геометричними розмірами корпусу автомата і кільздачі. кістю електромагнітних клапанів подачі напоїв, які На Фіг.3 схематично зображено систему підговстановлені у механізмі розливу напоїв, а також товки напоїв до розливу, яка містить: ізобаричні параметрами охолоджувача та мікропроцесорної ємності (10) з напоями, балон (11) з газом, до якоплати. го під'єднаний редуктор тиску (12). Балон (11) з Технічною задачею, на вирішення якої спрягазом з'єднується з ізобаричними ємностями (10) з мована корисна модель, що заявляється на ренапоями за допомогою трубопроводу (13) подачі єстрацію, є вдосконалення системи розливу газогазу в зазначені ємності, завдяки чому у ізобаричваних напоїв або напоїв, що піняться шляхом них ємностях (10) з напоями підтримується необзабезпечення безпінного наливу порції такого нахідний рівень тиску. Крім цього, у трубопроводі пою внаслідок того, що в механізмі розливу напоїв (13) подачі газу в ізобаричні ємності (10) з напоями для запобігання виникнення піни використовується встановлено датчик (23) вимірювання тиску в сиспринцип створення протитиску в тарі, що заповнютемі, який входить до електронної системи керується. вання і контролю автомату. З цією метою перед заповненням напою в таНа Фіг.4 (вигляд зверху) та Фіг.5 (вигляд у розру нагнітається тиск газу, який дорівнює тиску під різі) схематично зображено механізм розливу наяким знаходиться напій, що підлягає розливу. Піспоїв у тару, що складається із: корпусу (4) у якому ля цього спочатку відкривається клапан подачі розміщені канал (25) подачі газу у тару, канал (26) напою в тару, потім клапан виходу газу із тари. подачі напоїв у тару, канал (27) виходу газу із таТаким чином, кількість вивільненого газу із тари ри. буде дорівнювати кількості розлитого в тару наЗовні зазначеного корпусу (4) розміщений припою, внаслідок чого протягом всього процесу настрій (5) для герметичного кріплення тари (6). повнення в тарі буде зберігатися рівень тиску, що До корпусу (4) під'єднані: трубопровід (19) побуде запобігати утворенню піни. дачі газу у тару, трубопроводи (15) подачі напоїв у Технічним результатом є забезпечення безтару і трубопровід (20) відведення газу в атмоспінного розливу газованих напоїв або напоїв, що феру. При цьому у трубопроводі (19) подачі газу у піняться. тару встановлені електромагнітний клапан (16) і Графічна частина пояснює суть корисної мозворотний клапан (17). У кожному трубопроводі делі. (15) подачі напоїв у тару встановлені електромагНа Фіг.1 схематично зображено загальний вид нітний клапан (16) і зворотній клапан (17). автомату (вигляд спереду та збоку), який складаУ трубопроводі (20) відведення газу в атмосється з корпусу (1), на передній панелі якого розферу встановлено електромагнітний клапан (16) і міщено дисплей (2) (у випадку встановлення), жиклер (18). Крім цього, у трубопроводі (20) відвепристрій (3) для вибору напоїв, корпус (4) механіздення газу в атмосферу перед електромагнітним му розливу напоїв у тару з розміщеним на ньому клапаном (16) встановлений датчик (23) вимірюпристроєм (5) герметичного кріплення тари (6). вання тиску, що входить до електронної системи Крім цього, на передній панелі можуть бути розмікерування і контролю та призначений для вимірющені пристрої для приймання грошей (7) та привання тиску в тарі (6). стрій для видачі здачі (8). Опис автомата у робочому стані. На Фіг.2 схематично зображено внутрішнє Для отримання напою необхідно приєднати устаткування автомату. Автомат складається з тару (6) до корпусу (4) механізму розливу напоїв корпусу (1), в якому розміщені: система підготовки за допомогою пристрою (5) для герметичного кріпнапоїв до розливу, механізм розливу напоїв у тару лення тари та обрати напій за допомогою прита електронна система керування і контролю. В строю (3) для вибору напою. корпусі автомату також може міститися ізотермічПісля цього мікропроцесорна плата (22) подає на камера (9). В свою чергу, система підготовки електричний струм на котушку електромагнітного напоїв до розливу містить ізобаричні ємності (10) з клапана (16), розміщеного у трубопроводі (19) понапоями, розміщені в ізотермічній камері (9), бадачі газу у тару, газ через електромагнітний клалон (11) з газом, редуктор тиску (12), трубопровід пан (16) та зворотній клапан (17), що розміщені у (13) подачі газу в ізобаричні ємності з напоями трубопроводі (19) подачі газу у тару, канал (25) у (10). Крім цього, система підготовки напоїв до розкорпусі (4) механізму розливу напоїв потрапляє у ливу автомату може містити охолоджувач (14). тару (6) і заповнює її до тиску, що дорівнює тиску Механізм розливу напоїв складається з корпупід яким знаходяться напої у ізобаричних ємностях су (4), пристрою (5) для герметичного кріплення (10) з напоями. Вимірювання тиску в тарі (6) та тари (6) до корпусу (4), трубопроводів (15) подачі ізобаричних ємностях (10) здійснюють відповідні напоїв у тару, електромагнітних клапанів (16), зводатчики (23) вимірювання тиску. ротних клапанів (17), жиклера (18), трубопроводу Через декілька секунд мікропроцесорна плата (19) подачі газу у тару, трубопроводу (20) відве(22) знімає струм з котушки електромагнітного дення газу в атмосферу. клапана (16), встановленого у трубопроводі (19) Електронна система керування і контролю подачі газу у тару і подає його на котушку одного з складається з блока живлення (21), мікропроцесоелектромагнітних клапанів (16), що встановлені у рної плати (22), датчиків (23) вимірювання тиску, трубопроводах (15) подачі напоїв у тару (в залежвитратомірів (24), пристрою (3) для вибору напоїв, ності від обраного користувачем напою) та котуша також може містити дисплей (2), пристрої для ку електромагнітного клапана (16), встановленого у трубопроводі (20) відведення газу в атмосферу. 7 53092 8 Газ з тари (6) почне виходити в атмосферу по капроцесу розливу напою. Далі необхідно від'єднати налу (27) у корпусі (4) механізму розливу напоїв та тару (6) від корпусу (4) механізму розливу напоїв по трубопроводу (20) відведення газу в атмосферу за допомогою пристрою (5) для герметичного кріпчерез жиклер (18) та електромагнітний клапан лення тари. Цикл роботи автомату завершено. (16), встановлені у цьому трубопроводі. У тарі (6) У випадку, якщо електронна система керуванта відповідній ізобаричній ємності (10) з напоєм, ня і контролю замість витратомірів (24), встановяка під'єднана через трубопровід (15) подачі налених у трубопроводах (15) подачі напоїв у тару пою у тару до відкритого електромагнітного клапамістить витратомір (24), встановлений у трубопрона (16), встановленого у трубопроводі (15) подачі воді (20) відведення газу в атмосферу, робота напою у тару, виникне різниця тиску. Обраний автомату відрізнятиметься тим, що вихід газу з споживачем напій через витратомір (24), електротари (6) в атмосферу відбувається через канал магнітний клапан (16), зворотній клапан (17), вста(27) у корпусі (4) механізму розливу напоїв та по новлені у трубопроводі (15) подачі напою у тару, а трубопроводу (20) відведення газу в атмосферу з також через канал (26) у корпусі (4) механізму розвстановленими у ньому витратомір (24), жиклером ливу напоїв у тару почне потрапляти у тару (6). (18) та електромагнітним клапаном (16), а обраний Отвір жиклеру (18) вибраний таким, щоб газ вихоспоживачем напій потраплятиме у тару (6) через див із тари, а напій потрапляв в тару достатньо електромагнітний клапан (16) і зворотній клапан повільно, для того аби напій не пінився. (17), встановлені у трубопроводі (15) подачі напою Далі витратомір (24), встановлений у відповіду тару, а також через канал (26) у корпусі (4) механому трубопроводі (15) подачі напоїв у тару, ренізму розливу напоїв. Враховуючи, що у тарі під єструючи потік напою, посилає сигнали до мікропчас наливу напою тиск залишається незмінним, роцесорної плати (22). Коли до мікропроцесорної можна прирівняти об'єм вивільненого газу та об'єм плати (22) надійде необхідна кількість сигналів від напою, що потрапив у тару. Сигнали до мікропровказаного витратоміру, що свідчитиме про те, що цесорної плати (22) посилатиме витратомір (24), необхідний об'єм напою розлито у тару, мікропрощо реєструє потік газу, що виходить з тари. Зняття цесорна плата (22) знімає струм з котушки електструму з котушки електромагнітного клапана (16), ромагнітного клапана (16), встановленого у відповстановленого у відповідному трубопроводі (15) відному трубопроводі (15) подачі напою у тару, і подачі напою в тару здійснюється мікропроцесорзазначений клапан закривається, при цьому елекною платою (22) після отримання нею необхідної тромагнітний клапан (16), встановлений у трубопкількості сигналів від витратоміру (24), що реєстроводі (20) відведення газу в атмосферу залишарує потік газу, який виходить з тари (6). Далі автоється відкритим. Таким чином, напій більше не мат працює у режимі, описаному для випадку потрапляє у тару (6), але в ній ще залишається встановлення витратомірів у трубопроводах подапідвищений тиск. Він повільно знижується завдяки чі напоїв. виходу газу через відкритий електромагнітний У випадку, якщо електронна система керуванклапан (16) і жиклер (18), встановлені у трубопроня і контролю додатково містить пристрої (7) для воді (20) відведення газу в атмосферу. Після деприймання грошей та пристрій (8) для видачі здачі, якого часу, достатнього для того, щоб тиск у тарі перед обранням напою за допомогою пристрою (з) вирівнявся з атмосферним тиском, мікропроцесодля вибору напоїв слід здійснити оплату за допорна плата (22) знімає напругу з котушки електромогою пристроїв (7) для приймання грошей та при магнітного клапана (16), встановленого у трубопнеобхідності отримати здачу за допомогою прироводі (20) відведення газу в атмосферу. У строю (8) для видачі здачі. Далі автомат працює в випадку встановлення в автоматі дисплею (2) на одному з описаних вище режимів. ньому з'явиться повідомлення про завершення 9 53092 10 11 53092 12 13 Комп’ютерна верстка Л. Ціхановська 53092 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
