Апарат для розливу напоїв, розливний пристрій для напоїв, ємність для напоїв і роздавальний патрубок для напоїв

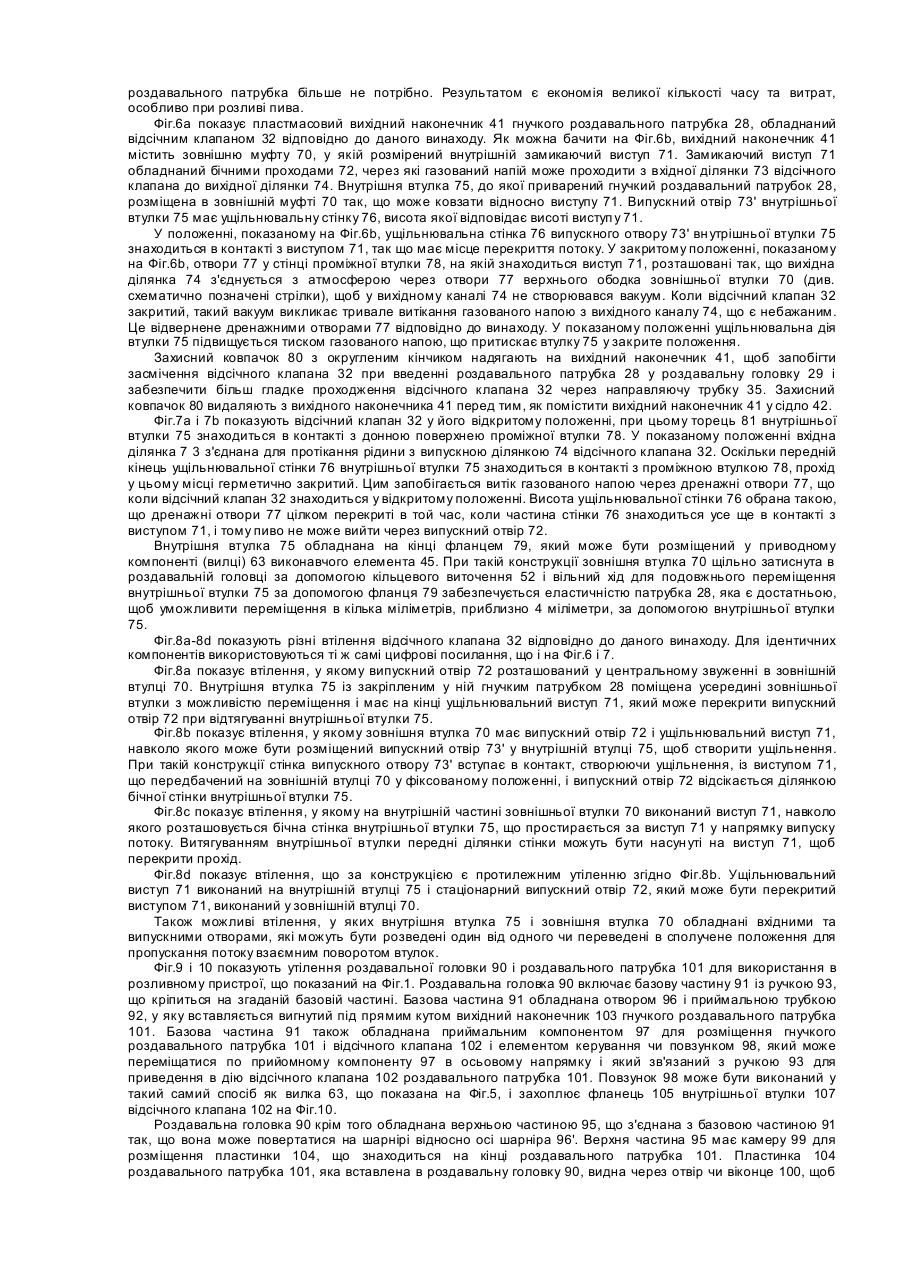

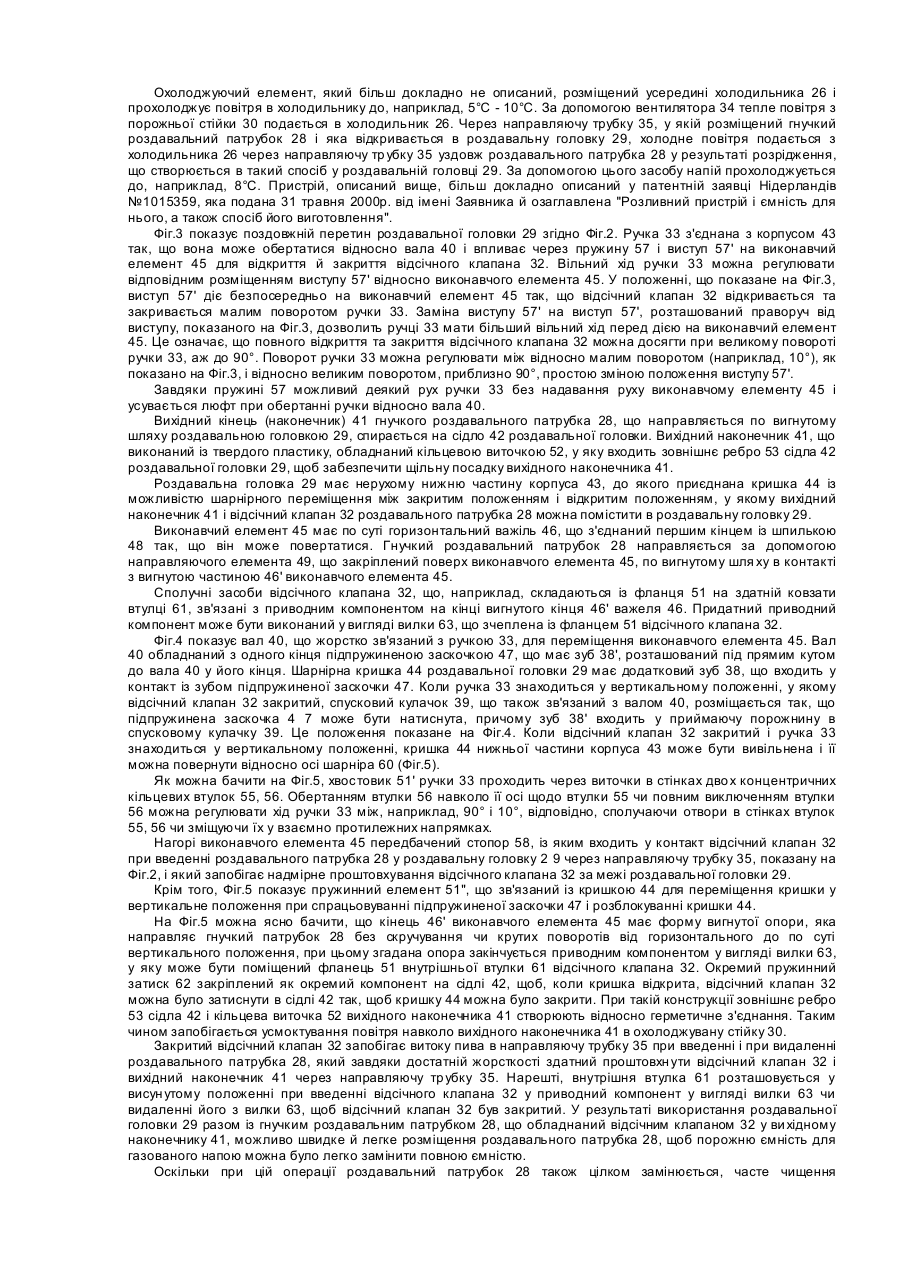

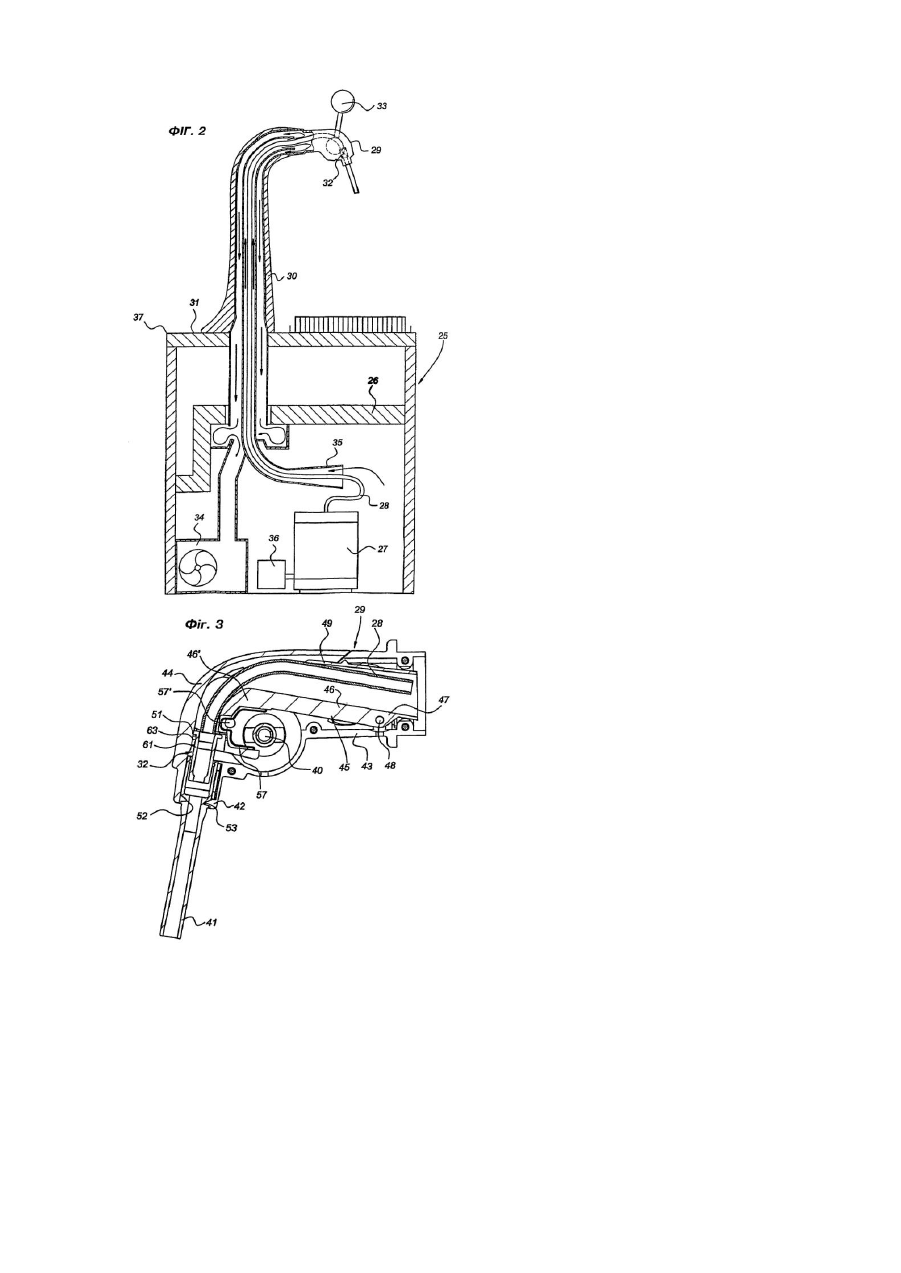

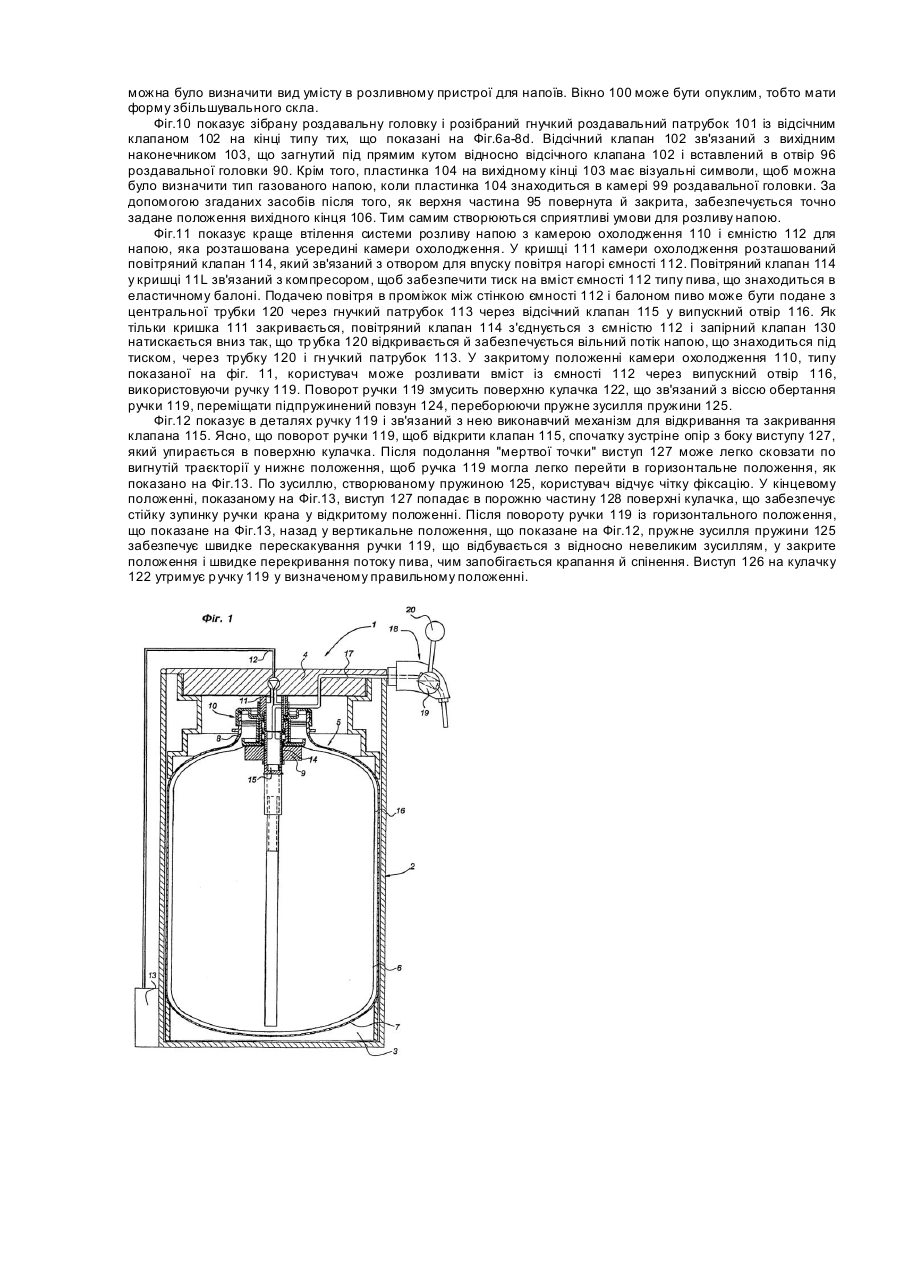

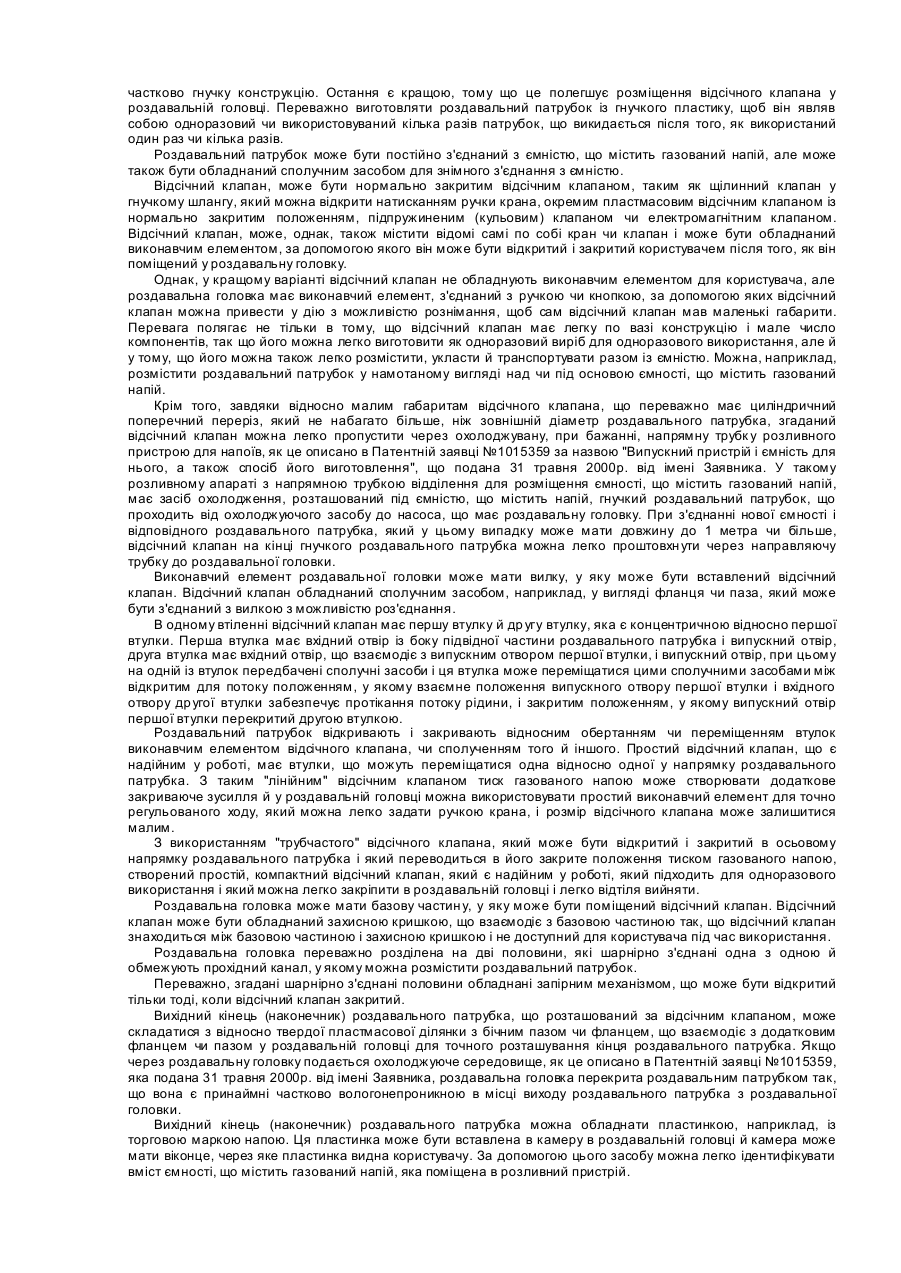

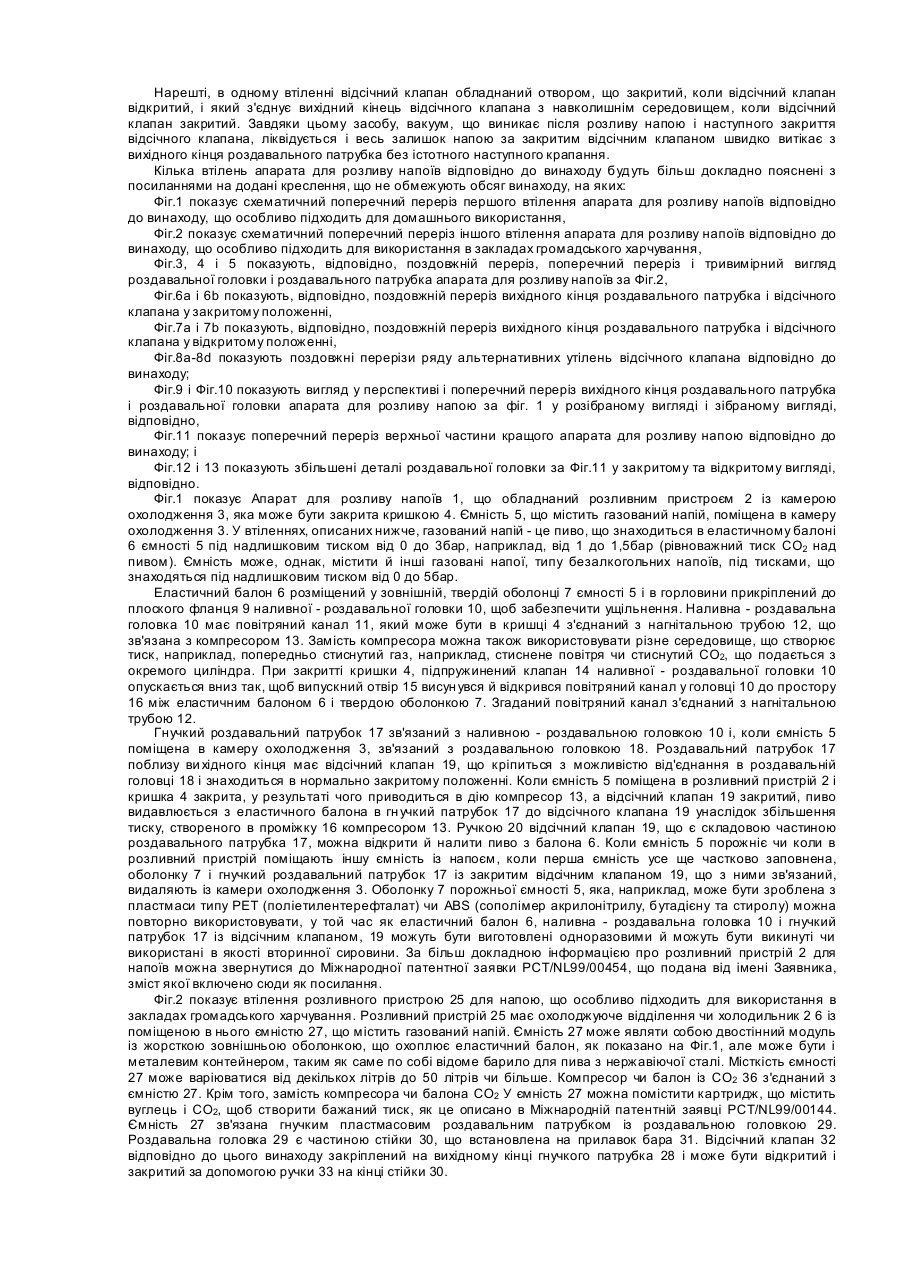

Винахід відноситься до апарата для розливу напоїв, що включає розливний пристрій, який обладнаний роздавальною головкою для розміщення роздавального патрубка, і ємність для напоїв, зокрема, газованих напоїв, яку при використанні з'єднують із роздавальним патрубком, що має сполучний елемент на вихідному кінці для з'єднання з роздавальною головкою. Апарат для розливу напоїв цього типу розкритий у заявці PCT/NL99/00454. Відомий розливний пристрій включає камеру охолодження, в яку може бути поміщена ємність, що містить газований напій, такий як пиво. Ця ємність для газованого напою включає зовнішню оболонку, виконану з пластмаси, і внутрішній еластичний балон, у який залитий газований напій. Еластичний балон зв'язаний через наливну - роздавальну головку з горловиною зовнішньої оболонки. Ця роздавальна головка обладнана першим, відносно широким наливним каналом, до якого може бути приєднана наливна головка наливного патрубка для наповнення еластичного балона напоєм. Після наповнення й відключення наливної головки від наливного патрубка, наливний канал наливної - роздавальної головки закривається підпружиненим клапаном. Другий, відносно вузький роздавальний канал наливної - роздавальної головки з'єднують із гнучким шлангом, що розташований під прямим кутом до подовжнього напрямку ємності. До того, як ємність поміщена в камеру охолодження роздавального пристрою для напоїв, роздавальний канал також закритий підпружиненим клапаном. Вигнутий під прямим кутом пластмасовий вихідний компонент (наконечник), що обладнаний пластинкою, яка представляє собою елемент конструкції, установлений на кінці гнучкого шланга, і цей вихідний компонент може бути поміщений у приймальний засіб у роздавальній головці розливного пристрою. Роздавальна головка включає дві шарнірно з'єднані частини, що обмежують прохідний канал для гнучкого шланга, і відсічний клапан, з'єднаний з ручкою крана. Відсічний клапан має підпружинений затискний пристрій, який під дією ручки крана може зжати й перекрити гнучкий шланг у прохідному каналі і може відпустити його. Після того як гнучкий шланг поміщений у прохідний канал, роздавальну головку закривають і ручку крана встановлюють у закрите положення. Потім кришка на розливному пристрої може бути закрита й нагнітальний засіб, типу компресора, може бути з'єднаний з ємністю для подачі середовища, що створює тиск, у простір між зовнішньою оболонкою ємності та внутрішнім еластичним балоном. При закритті кришки камери охолодження в розливному пристрої роздавальний канал наливної - роздавальної головки відкривається, щоб уміст еластичного балона надходив у гн учкий шланг. Гнучкий шланг звільняється відкриванням ручки крана, його поперечний переріз стає вільним і недеформованим, і газований напій під тиском подається з роздавальної головки. Відомий розливний пристрій обладнаний також охолоджувачем, типу елемента Пелтьє, для охолодження напою. Відомий пристрій має ту незручність, що керування розливом за допомогою гнучкого шланга можливо тільки в обмеженому ступені і що характер подачі напою залежить від еластичності шланга. Якщо напій являє собою газований напій, такий як пиво, це може приводити до небажаного спінювання. Якщо ручка крала не закрита, коли ємність, що містить напій, поміщають у розливний пристрій, у відомому розливному пристрої може відбуватися небажаний розлив напою. Крім того, напій може також просочитися з роздавального патрубка, коли порожню ємність видаляють із розливного пристрою. У результаті роздавальна головка й інші компоненти розливного пристрою можуть бути забруднені. Отже, відомий пристрій слід відносно часто мити. Крім того, у результаті забруднення термін придатності напою може скоротиться. Нарешті, після розливу порції напою і після закривання ручки крана напій усе ще може витікати протягом тривалого часу з тієї частини гнучкого шланга, що розташована за відсічним клапаном. Одна із задач винаходу полягає в тому, щоб запропонувати апарат для розливу напоїв, а також ємність і роздавальний патрубок вищезгаданого типу, з якими згадані проблеми будуть вирішені. Ще однією задачею винаходу є створення апарата для розливу напоїв, що потребує тільки незначного догляду, вимагає незначного чищення і знаходиться в гігієнічному стані, що забезпечує відносно тривалий термін придатності напою. У цьому зв'язку апарат для розливу напоїв відповідно до винаходу відрізняється тим, що сполучний елемент включає відсічний клапан, що може бути закритий при розміщенні вихідного кінця роздавального патрубка в роздавальну головку і, відповідно, при вийманні вихідного кінця роздавального патрубка з роздавальної головки. Оскільки сполучний елемент роздавального патрубка, який може бути поміщений в однозначне положення в роздавальній головці, обладнаний відсічним клапаном, може бути забезпечений контрольований розлив напою. Це означає, зокрема, що, якщо напій являє собою газований напій типу пива, можна запобігти небажане спінювання. Крім того, на відміну від відомого гнучкого роздавального патрубка, реологічні властивості роздавального патрубка відповідно до винаходу можуть бути підібрані вибором розмірів і ходу відсічного клапана. Таким чином, можуть бути точно відрегульовані положення крана, швидкість потоку та вид струменя напою. Розливний пристрій для напоїв, ємність і роздавальний патрубок відповідно до даного винаходу підходять для розливу всі х типів напоїв, але особливо підходять для розливу газованого напою, такого як пиво. У прикладах утілення, що надані нижче, посилання зроблене на газований напій як приклад. Крім того, відсічний клапан може бути закритий при розміщенні ємності, що містить газований напій, у розливному пристрої так, що витік газованого напою буде відвернений, навіть якщо ручка крана знаходиться у відкритому положенні. Відсічний клапан закритий, коли порожню чи частково спустілу ємність видаляють із розливного пристрою. Тим самим запобігається витік із роздавального патрубка напою, що знаходиться в гнучкому роздавальному патрубку. У результаті підтримується сприятливе мікробіологічне середовище й потреба в частому чищенні розливного пристрою зменшується. Нарешті, у результаті використання відсічного клапана у роздавальному патрубку для ємності, що містить газований напій, може бути достатньою відносно проста наливна роздавальна головка, що обладнана каналом роздачі з простим засобом герметизації, наприклад, відривним ущільненням, яке видаляють після розміщення ємності в розливному пристрої і яке більше можна не відновляти. Роздавальний патрубок може мати жорстку конструкцію, але може також мати телескопічну чи принаймні частково гнучку конструкцію. Остання є кращою, тому що це полегшує розміщення відсічного клапана у роздавальній головці. Переважно виготовляти роздавальний патрубок із гнучкого пластику, щоб він являв собою одноразовий чи використовуваний кілька разів патрубок, що викидається після того, як використаний один раз чи кілька разів. Роздавальний патрубок може бути постійно з'єднаний з ємністю, що містить газований напій, але може також бути обладнаний сполучним засобом для знімного з'єднання з ємністю. Відсічний клапан, може бути нормально закритим відсічним клапаном, таким як щілинний клапан у гнучкому шлангу, який можна відкрити натисканням ручки крана, окремим пластмасовим відсічним клапаном із нормально закритим положенням, підпружиненим (кульовим) клапаном чи електромагнітним клапаном. Відсічний клапан, може, однак, також містити відомі самі по собі кран чи клапан і може бути обладнаний виконавчим елементом, за допомогою якого він може бути відкритий і закритий користувачем після того, як він поміщений у роздавальну головку. Однак, у кращому варіанті відсічний клапан не обладнують виконавчим елементом для користувача, але роздавальна головка має виконавчий елемент, з'єднаний з ручкою чи кнопкою, за допомогою яких відсічний клапан можна привести у дію з можливістю рознімання, щоб сам відсічний клапан мав маленькі габарити. Перевага полягає не тільки в тому, що відсічний клапан має легку по вазі конструкцію і мале число компонентів, так що його можна легко виготовити як одноразовий виріб для одноразового використання, але й у тому, що його можна також легко розмістити, укласти й транспортувати разом із ємністю. Можна, наприклад, розмістити роздавальний патрубок у намотаному вигляді над чи під основою ємності, що містить газований напій. Крім того, завдяки відносно малим габаритам відсічного клапана, що переважно має циліндричний поперечний переріз, який не набагато більше, ніж зовнішній діаметр роздавального патрубка, згаданий відсічний клапан можна легко пропустити через охолоджувану, при бажанні, напрямну трубк у розливного пристрою для напоїв, як це описано в Патентній заявці №1015359 за назвою "Випускний пристрій і ємність для нього, а також спосіб його виготовлення", що подана 31 травня 2000р. від імені Заявника. У такому розливному апараті з напрямною трубкою відділення для розміщення ємності, що містить газований напій, має засіб охолодження, розташований під ємністю, що містить напій, гнучкий роздавальний патрубок, що проходить від охолоджуючого засобу до насоса, що має роздавальну головку. При з'єднанні нової ємності і відповідного роздавального патрубка, який у цьому випадку може мати довжину до 1 метра чи більше, відсічний клапан на кінці гнучкого роздавального патрубка можна легко проштовхн ути через направляючу трубку до роздавальної головки. Виконавчий елемент роздавальної головки може мати вилку, у яку може бути вставлений відсічний клапан. Відсічний клапан обладнаний сполучним засобом, наприклад, у вигляді фланця чи паза, який може бути з'єднаний з вилкою з можливістю роз'єднання. В одному втіленні відсічний клапан має першу втулку й др угу втулку, яка є концентричною відносно першої втулки. Перша втулка має вхідний отвір із боку підвідної частини роздавального патрубка і випускний отвір, друга втулка має вхідний отвір, що взаємодіє з випускним отвором першої втулки, і випускний отвір, при цьому на одній із втулок передбачені сполучні засоби і ця втулка може переміщатися цими сполучними засобами між відкритим для потоку положенням, у якому взаємне положення випускного отвору першої втулки і вхідного отвору др угої втулки забезпечує протікання потоку рідини, і закритим положенням, у якому випускний отвір першої втулки перекритий другою втулкою. Роздавальний патрубок відкривають і закривають відносним обертанням чи переміщенням втулок виконавчим елементом відсічного клапана, чи сполученням того й іншого. Простий відсічний клапан, що є надійним у роботі, має втулки, що можуть переміщатися одна відносно одної у напрямку роздавального патрубка. З таким "лінійним" відсічним клапаном тиск газованого напою може створювати додаткове закриваюче зусилля й у роздавальній головці можна використовувати простий виконавчий елемент для точно регульованого ходу, який можна легко задати ручкою крана, і розмір відсічного клапана може залишитися малим. З використанням "трубчастого" відсічного клапана, який може бути відкритий і закритий в осьовому напрямку роздавального патрубка і який переводиться в його закрите положення тиском газованого напою, створений простій, компактний відсічний клапан, який є надійним у роботі, який підходить для одноразового використання і який можна легко закріпити в роздавальній головці і легко відтіля вийняти. Роздавальна головка може мати базову частин у, у яку може бути поміщений відсічний клапан. Відсічний клапан може бути обладнаний захисною кришкою, що взаємодіє з базовою частиною так, що відсічний клапан знаходиться між базовою частиною і захисною кришкою і не доступний для користувача під час використання. Роздавальна головка переважно розділена на дві половини, які шарнірно з'єднані одна з одною й обмежують прохідний канал, у якому можна розмістити роздавальний патрубок. Переважно, згадані шарнірно з'єднані половини обладнані запірним механізмом, що може бути відкритий тільки тоді, коли відсічний клапан закритий. Вихідний кінець (наконечник) роздавального патрубка, що розташований за відсічним клапаном, може складатися з відносно твердої пластмасової ділянки з бічним пазом чи фланцем, що взаємодіє з додатковим фланцем чи пазом у роздавальній головці для точного розташування кінця роздавального патрубка. Якщо через роздавальну головку подається охолоджуюче середовище, як це описано в Патентній заявці №1015359, яка подана 31 травня 2000р. від імені Заявника, роздавальна головка перекрита роздавальним патрубком так, що вона є принаймні частково вологонепроникною в місці виходу роздавального патрубка з роздавальної головки. Вихідний кінець (наконечник) роздавального патрубка можна обладнати пластинкою, наприклад, із торговою маркою напою. Ця пластинка може бути вставлена в камеру в роздавальній головці й камера може мати віконце, через яке пластинка видна користувачу. За допомогою цього засобу можна легко ідентифікувати вміст ємності, що містить газований напій, яка поміщена в розливний пристрій. Нарешті, в одному втіленні відсічний клапан обладнаний отвором, що закритий, коли відсічний клапан відкритий, і який з'єднує вихідний кінець відсічного клапана з навколишнім середовищем, коли відсічний клапан закритий. Завдяки цьому засобу, вакуум, що виникає після розливу напою і наступного закриття відсічного клапана, ліквідується і весь залишок напою за закритим відсічним клапаном швидко витікає з вихідного кінця роздавального патрубка без істотного наступного крапання. Кілька втілень апарата для розливу напоїв відповідно до винаходу будуть більш докладно пояснені з посиланнями на додані креслення, що не обмежують обсяг винаходу, на яких: Фіг.1 показує схематичний поперечний переріз першого втілення апарата для розливу напоїв відповідно до винаходу, що особливо підходить для домашнього використання, Фіг.2 показує схематичний поперечний переріз іншого втілення апарата для розливу напоїв відповідно до винаходу, що особливо підходить для використання в закладах громадського харчування, Фіг.3, 4 і 5 показують, відповідно, поздовжній переріз, поперечний переріз і тривимірний вигляд роздавальної головки і роздавального патрубка апарата для розливу напоїв за Фіг.2, Фіг.6а і 6b показують, відповідно, поздовжній переріз вихідного кінця роздавального патрубка і відсічного клапана у закритому положенні, Фіг.7а і 7b показують, відповідно, поздовжній переріз вихідного кінця роздавального патрубка і відсічного клапана у відкритому положенні, Фіг.8а-8d показують поздовжні перерізи ряду альтернативних утілень відсічного клапана відповідно до винаходу; Фіг.9 і Фіг.10 показують вигляд у перспективі і поперечний переріз вихідного кінця роздавального патрубка і роздавальної головки апарата для розливу напою за фіг. 1 у розібраному вигляді і зібраному вигляді, відповідно, Фіг.11 показує поперечний переріз верхньої частини кращого апарата для розливу напою відповідно до винаходу; і Фіг.12 і 13 показують збільшені деталі роздавальної головки за Фіг.11 у закритому та відкритому вигляді, відповідно. Фіг.1 показує Апарат для розливу напоїв 1, що обладнаний розливним пристроєм 2 із камерою охолодження 3, яка може бути закрита кришкою 4. Ємність 5, що містить газований напій, поміщена в камеру охолодження 3. У втіленнях, описаних нижче, газований напій - це пиво, що знаходиться в еластичному балоні 6 ємності 5 під надлишковим тиском від 0 до 3бар, наприклад, від 1 до 1,5бар (рівноважний тиск CO2 над пивом). Ємність може, однак, містити й інші газовані напої, типу безалкогольних напоїв, під тисками, що знаходяться під надлишковим тиском від 0 до 5бар. Еластичний балон 6 розміщений у зовнішній, твердій оболонці 7 ємності 5 і в горловини прикріплений до плоского фланця 9 наливної - роздавальної головки 10, щоб забезпечити ущільнення. Наливна - роздавальна головка 10 має повітряний канал 11, який може бути в кришці 4 з'єднаний з нагнітальною трубою 12, що зв'язана з компресором 13. Замість компресора можна також використовувати різне середовище, що створює тиск, наприклад, попередньо стиснутий газ, наприклад, стиснене повітря чи стиснутий СО2, що подається з окремого циліндра. При закритті кришки 4, підпружинений клапан 14 наливної - роздавальної головки 10 опускається вниз так, щоб випускний отвір 15 висун увся й відкрився повітряний канал у головці 10 до простору 16 між еластичним балоном 6 і твердою оболонкою 7. Згаданий повітряний канал з'єднаний з нагнітальною трубою 12. Гнучкий роздавальний патрубок 17 зв'язаний з наливною - роздавальною головкою 10 і, коли ємність 5 поміщена в камеру охолодження 3, зв'язаний з роздавальною головкою 18. Роздавальний патрубок 17 поблизу ви хідного кінця має відсічний клапан 19, що кріпиться з можливістю від'єднання в роздавальній головці 18 і знаходиться в нормально закритому положенні. Коли ємність 5 поміщена в розливний пристрій 2 і кришка 4 закрита, у результаті чого приводиться в дію компресор 13, а відсічний клапан 19 закритий, пиво видавлюється з еластичного балона в гн учкий патрубок 17 до відсічного клапана 19 унаслідок збільшення тиску, створеного в проміжку 16 компресором 13. Ручкою 20 відсічний клапан 19, що є складовою частиною роздавального патрубка 17, можна відкрити й налити пиво з балона 6. Коли ємність 5 порожніє чи коли в розливний пристрій поміщають іншу ємність із напоєм, коли перша ємність усе ще частково заповнена, оболонку 7 і гнучкий роздавальний патрубок 17 із закритим відсічним клапаном 19, що з ними зв'язаний, видаляють із камери охолодження 3. Оболонку 7 порожньої ємності 5, яка, наприклад, може бути зроблена з пластмаси типу PET (поліетилентерефталат) чи ABS (сополімер акрилонітрилу, бутадієну та стиролу) можна повторно використовувати, у той час як еластичний балон 6, наливна - роздавальна головка 10 і гнучкий патрубок 17 із відсічним клапаном, 19 можуть бути виготовлені одноразовими й можуть бути викинуті чи використані в якості вторинної сировини. За більш докладною інформацією про розливний пристрій 2 для напоїв можна звернутися до Міжнародної патентної заявки PCT/NL99/00454, що подана від імені Заявника, зміст якої включено сюди як посилання. Фіг.2 показує втілення розливного пристрою 25 для напою, що особливо підходить для використання в закладах громадського харчування. Розливний пристрій 25 має охолоджуюче відділення чи холодильник 2 6 із поміщеною в нього ємністю 27, що містить газований напій. Ємність 27 може являти собою двостінний модуль із жорсткою зовнішньою оболонкою, що охоплює еластичний балон, як показано на Фіг.1, але може бути і металевим контейнером, таким як саме по собі відоме барило для пива з нержавіючої сталі. Місткість ємності 27 може варіюватися від декількох літрів до 50 літрів чи більше. Компресор чи балон із СО2 36 з'єднаний з ємністю 27. Крім того, замість компресора чи балона СО2 У ємність 27 можна помістити картридж, що містить вуглець і СО2, щоб створити бажаний тиск, як це описано в Міжнародній патентній заявці PCT/NL99/00144. Ємність 27 зв'язана гнучким пластмасовим роздавальним патрубком із роздавальною головкою 29. Роздавальна головка 29 є частиною стійки 30, що встановлена на прилавок бара 31. Відсічний клапан 32 відповідно до цього винаходу закріплений на вихідному кінці гнучкого патрубка 28 і може бути відкритий і закритий за допомогою ручки 33 на кінці стійки 30. Охолоджуючий елемент, який більш докладно не описаний, розміщений усередині холодильника 26 і прохолоджує повітря в холодильнику до, наприклад, 5°С - 10°С. За допомогою вентилятора 34 тепле повітря з порожньої стійки 30 подається в холодильник 26. Через направляючу трубку 35, у якій розміщений гнучкий роздавальний патрубок 28 і яка відкривається в роздавальну головку 29, холодне повітря подається з холодильника 26 через направляючу тр убку 35 уздовж роздавального патрубка 28 у результаті розрідження, що створюється в такий спосіб у роздавальній головці 29. За допомогою цього засобу напій прохолоджується до, наприклад, 8°С. Пристрій, описаний вище, більш докладно описаний у патентній заявці Нідерландів №1015359, яка подана 31 травня 2000р. від імені Заявника й озаглавлена "Розливний пристрій і ємність для нього, а також спосіб його виготовлення". Фіг.3 показує поздовжній перетин роздавальної головки 29 згідно Фіг.2. Ручка 33 з'єднана з корпусом 43 так, що вона може обертатися відносно вала 40 і впливає через пружину 57 і виступ 57' на виконавчий елемент 45 для відкриття й закриття відсічного клапана 32. Вільний хід ручки 33 можна регулювати відповідним розміщенням виступу 57' відносно виконавчого елемента 45. У положенні, що показане на Фіг.3, виступ 57' діє безпосередньо на виконавчий елемент 45 так, що відсічний клапан 32 відкривається та закривається малим поворотом ручки 33. Заміна виступу 57' на виступ 57', розташований праворуч від виступу, показаного на Фіг.3, дозволить ручці 33 мати більший вільний хід перед дією на виконавчий елемент 45. Це означає, що повного відкриття та закриття відсічного клапана 32 можна досягти при великому повороті ручки 33, аж до 90°. Поворот ручки 33 можна регулювати між відносно малим поворотом (наприклад, 10°), як показано на Фіг.3, і відносно великим поворотом, приблизно 90°, простою зміною положення виступу 57'. Завдяки пружині 57 можливий деякий рух ручки 33 без надавання руху виконавчому елементу 45 і усувається люфт при обертанні ручки відносно вала 40. Вихідний кінець (наконечник) 41 гнучкого роздавального патрубка 28, що направляється по вигнутому шляху роздавальною головкою 29, спирається на сідло 42 роздавальної головки. Вихідний наконечник 41, що виконаний із твердого пластику, обладнаний кільцевою виточкою 52, у яку входить зовнішнє ребро 53 сідла 42 роздавальної головки 29, щоб забезпечити щільну посадку вихідного наконечника 41. Роздавальна головка 29 має нерухому нижню частину корпуса 43, до якого приєднана кришка 44 із можливістю шарнірного переміщення між закритим положенням і відкритим положенням, у якому вихідний наконечник 41 і відсічний клапан 32 роздавального патрубка 28 можна помістити в роздавальну головку 29. Виконавчий елемент 45 має по суті горизонтальний важіль 46, що з'єднаний першим кінцем із шпилькою 48 так, що він може повертатися. Гнучкий роздавальний патрубок 28 направляється за допомогою направляючого елемента 49, що закріплений поверх виконавчого елемента 45, по вигнутому шля ху в контакті з вигнутою частиною 46' виконавчого елемента 45. Сполучні засоби відсічного клапана 32, що, наприклад, складаються із фланця 51 на здатній ковзати втулці 61, зв'язані з приводним компонентом на кінці вигнутого кінця 46' важеля 46. Придатний приводний компонент може бути виконаний у вигляді вилки 63, що зчеплена із фланцем 51 відсічного клапана 32. Фіг.4 показує вал 40, що жорстко зв'язаний з ручкою 33, для переміщення виконавчого елемента 45. Вал 40 обладнаний з одного кінця підпружиненою заскочкою 47, що має зуб 38', розташований під прямим кутом до вала 40 у його кінця. Шарнірна кришка 44 роздавальної головки 29 має додатковий зуб 38, що входить у контакт із зубом підпружиненої заскочки 47. Коли ручка 33 знаходиться у вертикальному положенні, у якому відсічний клапан 32 закритий, спусковий кулачок 39, що також зв'язаний з валом 40, розміщається так, що підпружинена заскочка 4 7 може бути натиснута, причому зуб 38' входить у приймаючу порожнину в спусковому кулачку 39. Це положення показане на Фіг.4. Коли відсічний клапан 32 закритий і ручка 33 знаходиться у вертикальному положенні, кришка 44 нижньої частини корпуса 43 може бути вивільнена і її можна повернути відносно осі шарніра 60 (Фіг.5). Як можна бачити на Фіг.5, хвостовик 51' ручки 33 проходить через виточки в стінках дво х концентричних кільцевих втулок 55, 56. Обертанням втулки 56 навколо її осі щодо втулки 55 чи повним виключенням втулки 56 можна регулювати хід ручки 33 між, наприклад, 90° і 10°, відповідно, сполучаючи отвори в стінках втулок 55, 56 чи зміщуючи їх у взаємно протилежних напрямках. Нагорі виконавчого елемента 45 передбачений стопор 58, із яким входить у контакт відсічний клапан 32 при введенні роздавального патрубка 28 у роздавальну головку 2 9 через направляючу трубку 35, показану на Фіг.2, і який запобігає надмірне проштовхування відсічного клапана 32 за межі роздавальної головки 29. Крім того, Фіг.5 показує пружинний елемент 51", що зв'язаний із кришкою 44 для переміщення кришки у вертикальне положення при спрацьовуванні підпружиненої заскочки 47 і розблокуванні кришки 44. На Фіг.5 можна ясно бачити, що кінець 46' виконавчого елемента 45 має форму вигнутої опори, яка направляє гнучкий патрубок 28 без скручування чи крутих поворотів від горизонтального до по суті вертикального положення, при цьому згадана опора закінчується приводним компонентом у вигляді вилки 63, у яку може бути поміщений фланець 51 внутрішньої втулки 61 відсічного клапана 32. Окремий пружинний затиск 62 закріплений як окремий компонент на сідлі 42, щоб, коли кришка відкрита, відсічний клапан 32 можна було затиснути в сідлі 42 так, щоб кришку 44 можна було закрити. При такій конструкції зовнішнє ребро 53 сідла 42 і кільцева виточка 52 вихідного наконечника 41 створюють відносно герметичне з'єднання. Таким чином запобігається усмоктування повітря навколо вихідного наконечника 41 в охолоджувану стійку 30. Закритий відсічний клапан 32 запобігає витоку пива в направляючу трубку 35 при введенні і при видаленні роздавального патрубка 28, який завдяки достатній жорсткості здатний проштовхн ути відсічний клапан 32 і вихідний наконечник 41 через направляючу тр убку 35. Нарешті, внутрішня втулка 61 розташовується у висун утому положенні при введенні відсічного клапана 32 у приводний компонент у вигляді вилки 63 чи видаленні його з вилки 63, щоб відсічний клапан 32 був закритий. У результаті використання роздавальної головки 29 разом із гнучким роздавальним патрубком 28, що обладнаний відсічним клапаном 32 у ви хідному наконечнику 41, можливо швидке й легке розміщення роздавального патрубка 28, щоб порожню ємність для газованого напою можна було легко замінити повною ємністю. Оскільки при цій операції роздавальний патрубок 28 також цілком замінюється, часте чищення роздавального патрубка більше не потрібно. Результатом є економія великої кількості часу та витрат, особливо при розливі пива. Фіг.6а показує пластмасовий вихідний наконечник 41 гнучкого роздавального патрубка 28, обладнаний відсічним клапаном 32 відповідно до даного винаходу. Як можна бачити на Фіг.6b, вихідний наконечник 41 містить зовнішню муфту 70, у якій розмірений внутрішній замикаючий виступ 71. Замикаючий виступ 71 обладнаний бічними проходами 72, через які газований напій може проходити з вхідної ділянки 73 відсічного клапана до вихідної ділянки 74. Внутрішня втулка 75, до якої приварений гнучкий роздавальний патрубок 28, розміщена в зовнішній муфті 70 так, що може ковзати відносно виступу 71. Випускний отвір 73' внутрішньої втулки 75 має ущільнювальну стінку 76, висота якої відповідає висоті виступ у 71. У положенні, показаному на Фіг.6b, ущільнювальна стінка 76 випускного отвору 73' вн утрішньої втулки 75 знаходиться в контакті з виступом 71, так що має місце перекриття потоку. У закритому положенні, показаному на Фіг.6b, отвори 77 у стінці проміжної втулки 78, на якій знаходиться виступ 71, розташовані так, що вихідна ділянка 74 з'єднується з атмосферою через отвори 77 верхнього ободка зовнішньої втулки 70 (див. схематично позначені стрілки), щоб у вихідному каналі 74 не створювався вакуум. Коли відсічний клапан 32 закритий, такий вакуум викликає тривале витікання газованого напою з вихідного каналу 74, що є небажаним. Це відвернене дренажними отворами 77 відповідно до винаходу. У показаному положенні ущільнювальна дія втулки 75 підвищується тиском газованого напою, що притискає втулку 75 у закрите положення. Захисний ковпачок 80 з округленим кінчиком надягають на вихідний наконечник 41, щоб запобігти засмічення відсічного клапана 32 при введенні роздавального патрубка 28 у роздавальну головку 29 і забезпечити більш гладке проходження відсічного клапана 32 через направляючу трубку 35. Захисний ковпачок 80 видаляють з вихідного наконечника 41 перед тим, як помістити вихідний наконечник 41 у сідло 42. Фіг.7а і 7b показують відсічний клапан 32 у його відкритому положенні, при цьому торець 81 внутрішньої втулки 75 знаходиться в контакті з донною поверхнею проміжної втулки 78. У показаному положенні вхідна ділянка 7 3 з'єднана для протікання рідини з випускною ділянкою 74 відсічного клапана 32. Оскільки передній кінець ущільнювальної стінки 76 внутрішньої втулки 75 знаходиться в контакті з проміжною втулкою 78, прохід у цьому місці герметично закритий. Цим запобігається витік газованого напою через дренажні отвори 77, що коли відсічний клапан 32 знаходиться у відкритому положенні. Висота ущільнювальної стінки 76 обрана такою, що дренажні отвори 77 цілком перекриті в той час, коли частина стінки 76 знаходиться усе ще в контакті з виступом 71, і тому пиво не може вийти через випускний отвір 72. Внутрішня втулка 75 обладнана на кінці фланцем 79, який може бути розміщений у приводному компоненті (вилці) 63 виконавчого елемента 45. При такій конструкції зовнішня втулка 70 щільно затиснута в роздавальній головці за допомогою кільцевого виточення 52 і вільний хід для подовжнього переміщення внутрішньої втулки 75 за допомогою фланця 79 забезпечується еластичністю патрубка 28, яка є достатньою, щоб уможливити переміщення в кілька міліметрів, приблизно 4 міліметри, за допомогою внутрішньої втулки 75. Фіг.8а-8d показують різні втілення відсічного клапана 32 відповідно до даного винаходу. Для ідентичних компонентів використовуються ті ж самі цифрові посилання, що і на Фіг.6 і 7. Фіг.8а показує втілення, у якому випускний отвір 72 розташований у центральному звуженні в зовнішній втулці 70. Внутрішня втулка 75 із закріпленим у ній гнучким патрубком 28 поміщена усередині зовнішньої втулки з можливістю переміщення і має на кінці ущільнювальний виступ 71, який може перекрити випускний отвір 72 при відтягуванні внутрішньої втулки 75. Фіг.8b показує втілення, у якому зовнішня втулка 70 має випускний отвір 72 і ущільнювальний виступ 71, навколо якого може бути розміщений випускний отвір 73' у внутрішній втулці 75, щоб створити ущільнення. При такій конструкції стінка випускного отвору 73' вступає в контакт, створюючи ущільнення, із виступом 71, що передбачений на зовнішній втулці 70 у фіксованому положенні, і випускний отвір 72 відсікається ділянкою бічної стінки внутрішньої втулки 75. Фіг.8с показує втілення, у якому на внутрішній частині зовнішньої втулки 70 виконаний виступ 71, навколо якого розташовується бічна стінка внутрішньої втулки 75, що простирається за виступ 71 у напрямку випуску потоку. Витягуванням внутрішньої втулки передні ділянки стінки можуть бути насун уті на виступ 71, щоб перекрити прохід. Фіг.8d показує втілення, що за конструкцією є протилежним утіленню згідно Фіг.8b. Ущільнювальний виступ 71 виконаний на внутрішній втулці 75 і стаціонарний випускний отвір 72, який може бути перекритий виступом 71, виконаний у зовнішній втулці 70. Також можливі втілення, у яких внутрішня втулка 75 і зовнішня втулка 70 обладнані вхідними та випускними отворами, які можуть бути розведені один від одного чи переведені в сполучене положення для пропускання потоку взаємним поворотом втулок. Фіг.9 і 10 показують утілення роздавальної головки 90 і роздавального патрубка 101 для використання в розливному пристрої, що показаний на Фіг.1. Роздавальна головка 90 включає базову частину 91 із ручкою 93, що кріпиться на згаданій базовій частині. Базова частина 91 обладнана отвором 96 і приймальною трубкою 92, у яку вставляється вигнутий під прямим кутом вихідний наконечник 103 гнучкого роздавального патрубка 101. Базова частина 91 також обладнана приймальним компонентом 97 для розміщення гнучкого роздавального патрубка 101і відсічного клапана 102 і елементом керування чи повзунком 98, який може переміщатися по прийомному компоненту 97 в осьовому напрямку і який зв'язаний з ручкою 93 для приведення в дію відсічного клапана 102 роздавального патрубка 101. Повзунок 98 може бути виконаний у такий самий спосіб як вилка 63, що показана на Фіг.5, і захоплює фланець 105 внутрішньої втулки 107 відсічного клапана 102 на Фіг.10. Роздавальна головка 90 крім того обладнана верхньою частиною 95, що з'єднана з базовою частиною 91 так, що вона може повертатися на шарнірі відносно осі шарніра 96'. Верхня частина 95 має камеру 99 для розміщення пластинки 104, що знаходиться на кінці роздавального патрубка 101. Пластинка 104 роздавального патрубка 101, яка вставлена в роздавальну головку 90, видна через отвір чи віконце 100, щоб можна було визначити вид умісту в розливному пристрої для напоїв. Вікно 100 може бути опуклим, тобто мати форму збільшувального скла. Фіг.10 показує зібрану роздавальну головку і розібраний гнучкий роздавальний патрубок 101 із відсічним клапаном 102 на кінці типу тих, що показані на Фіг.6а-8d. Відсічний клапан 102 зв'язаний з вихідним наконечником 103, що загнутий під прямим кутом відносно відсічного клапана 102 і вставлений в отвір 96 роздавальної головки 90. Крім того, пластинка 104 на вихідному кінці 103 має візуальні символи, щоб можна було визначити тип газованого напою, коли пластинка 104 знаходиться в камері 99 роздавальної головки. За допомогою згаданих засобів після того, як верхня частина 95 повернута й закрита, забезпечується точно задане положення вихідного кінця 106. Тим самим створюються сприятливі умови для розливу напою. Фіг.11 показує краще втілення системи розливу напою з камерою охолодження 110 і ємністю 112 для напою, яка розташована усередині камери охолодження. У кришці 111 камери охолодження розташований повітряний клапан 114, який зв'язаний з отвором для впуску повітря нагорі ємності 112. Повітряний клапан 114 у кришці 11L зв'язаний з компресором, щоб забезпечити тиск на вміст ємності 112 типу пива, що знаходиться в еластичному балоні. Подачею повітря в проміжок між стінкою ємності 112 і балоном пиво може бути подане з центральної трубки 120 через гнучкий патрубок 113 через відсічний клапан 115 у випускний отвір 116. Як тільки кришка 111 закривається, повітряний клапан 114 з'єднується з ємністю 112 і запірний клапан 130 натискається вниз так, що тр убка 120 відкривається й забезпечується вільний потік напою, що знаходиться під тиском, через трубку 120 і гн учкий патрубок 113. У закритому положенні камери охолодження 110, типу показаної на фіг. 11, користувач може розливати вміст із ємності 112 через випускний отвір 116, використовуючи ручку 119. Поворот ручки 119 змусить поверхню кулачка 122, що зв'язаний з віссю обертання ручки 119, переміщати підпружинений повзун 124, переборюючи пружне зусилля пружини 125. Фіг.12 показує в деталях ручку 119 і зв'язаний з нею виконавчий механізм для відкривання та закривання клапана 115. Ясно, що поворот ручки 119, щоб відкрити клапан 115, спочатку зустріне опір з боку виступу 127, який упирається в поверхню кулачка. Після подолання "мертвої точки" виступ 127 може легко сковзати по вигнутій траєкторії у нижнє положення, щоб ручка 119 могла легко перейти в горизонтальне положення, як показано на Фіг.13. По зусиллю, створюваному пружиною 125, користувач відчує чітку фіксацію. У кінцевому положенні, показаному на Фіг.13, виступ 127 попадає в порожню частину 128 поверхні кулачка, що забезпечує стійку зупинку ручки крана у відкритому положенні. Після повороту ручки 119 із горизонтального положення, що показане на Фіг.13, назад у вертикальне положення, що показане на Фіг.12, пружне зусилля пружини 125 забезпечує швидке перескакування ручки 119, що відбувається з відносно невеликим зусиллям, у закрите положення і швидке перекривання потоку пива, чим запобігається крапання й спінення. Виступ 126 на кулачку 122 утримує р учку 119 у визначеному правильному положенні.
