Пристрій для нанесення ворсованого покриття

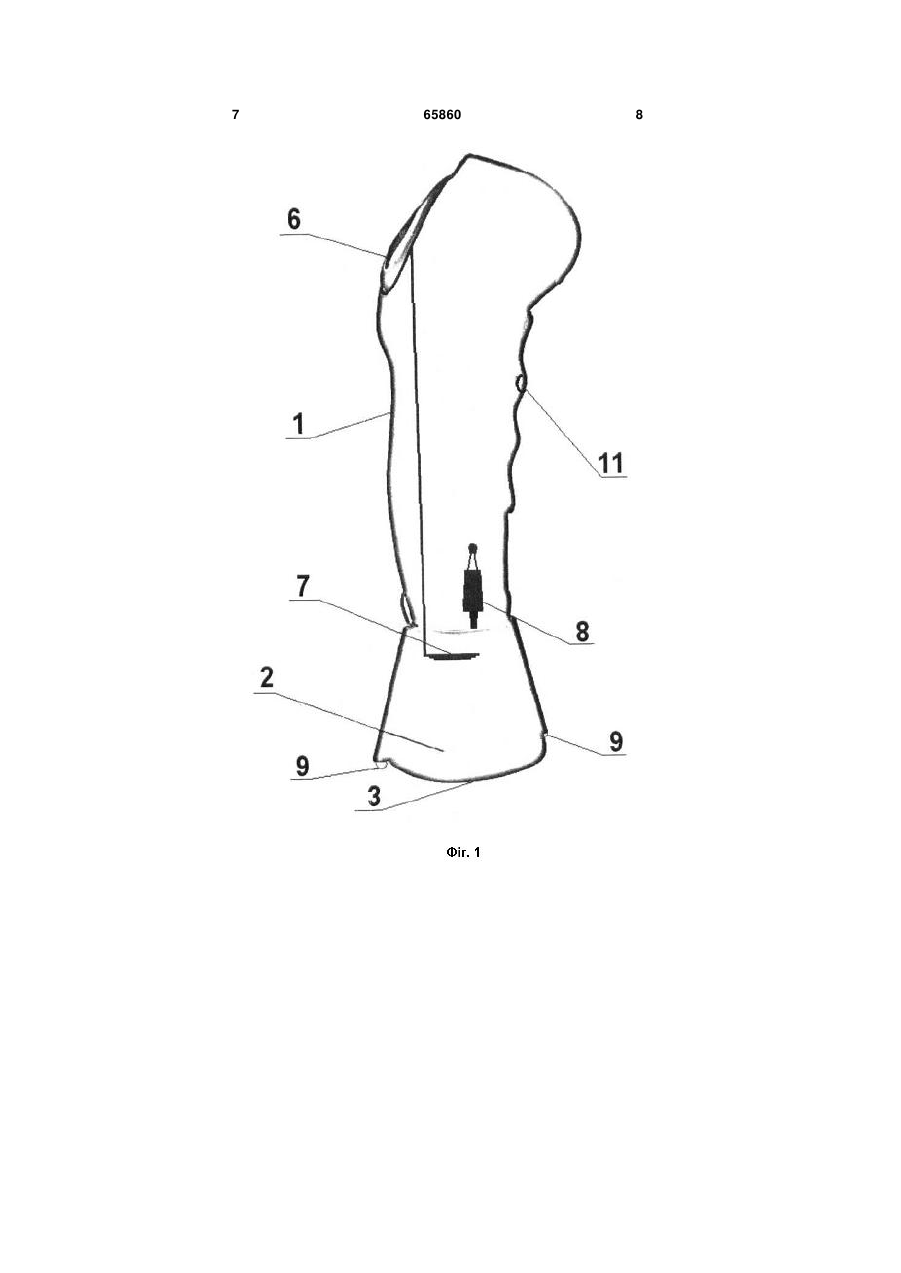

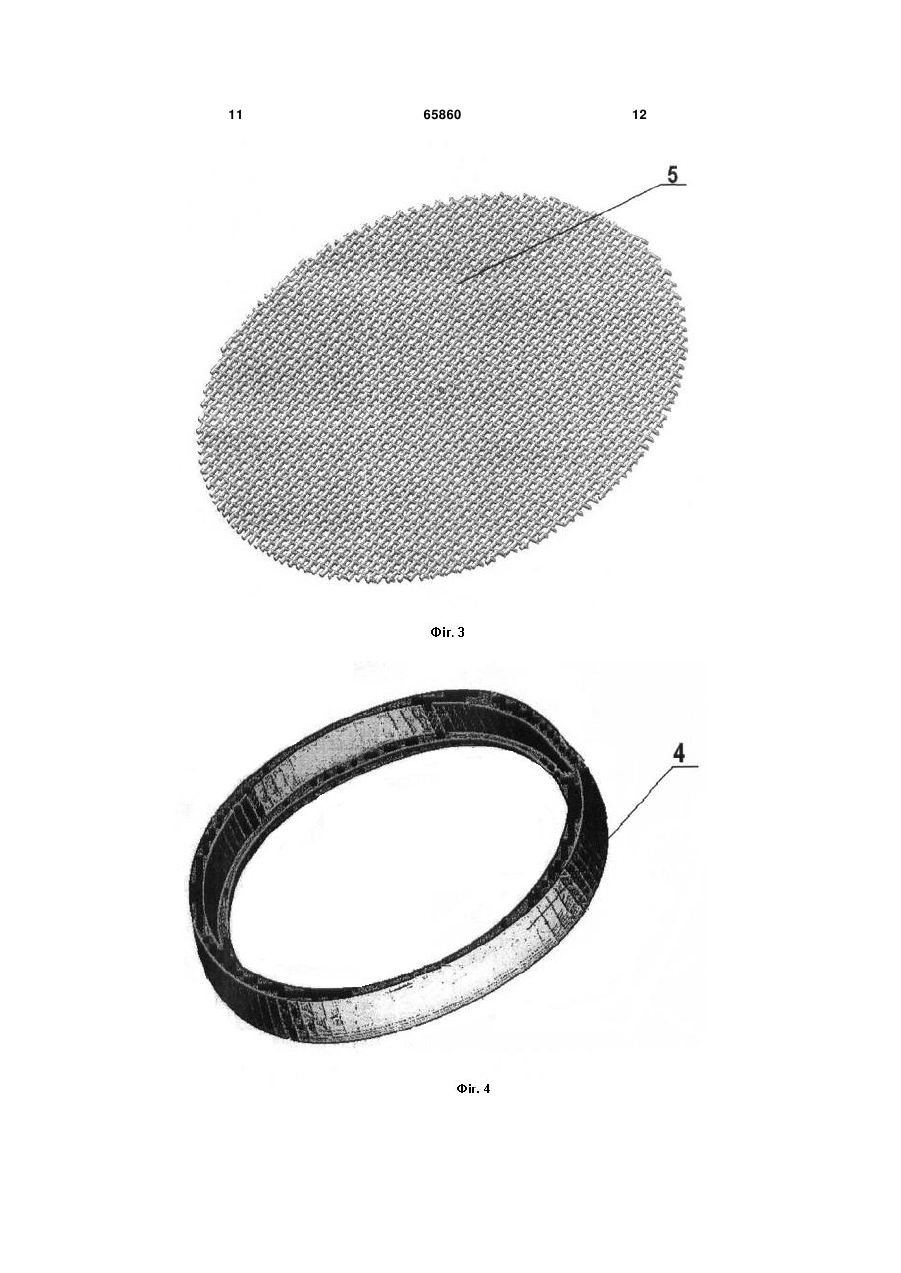

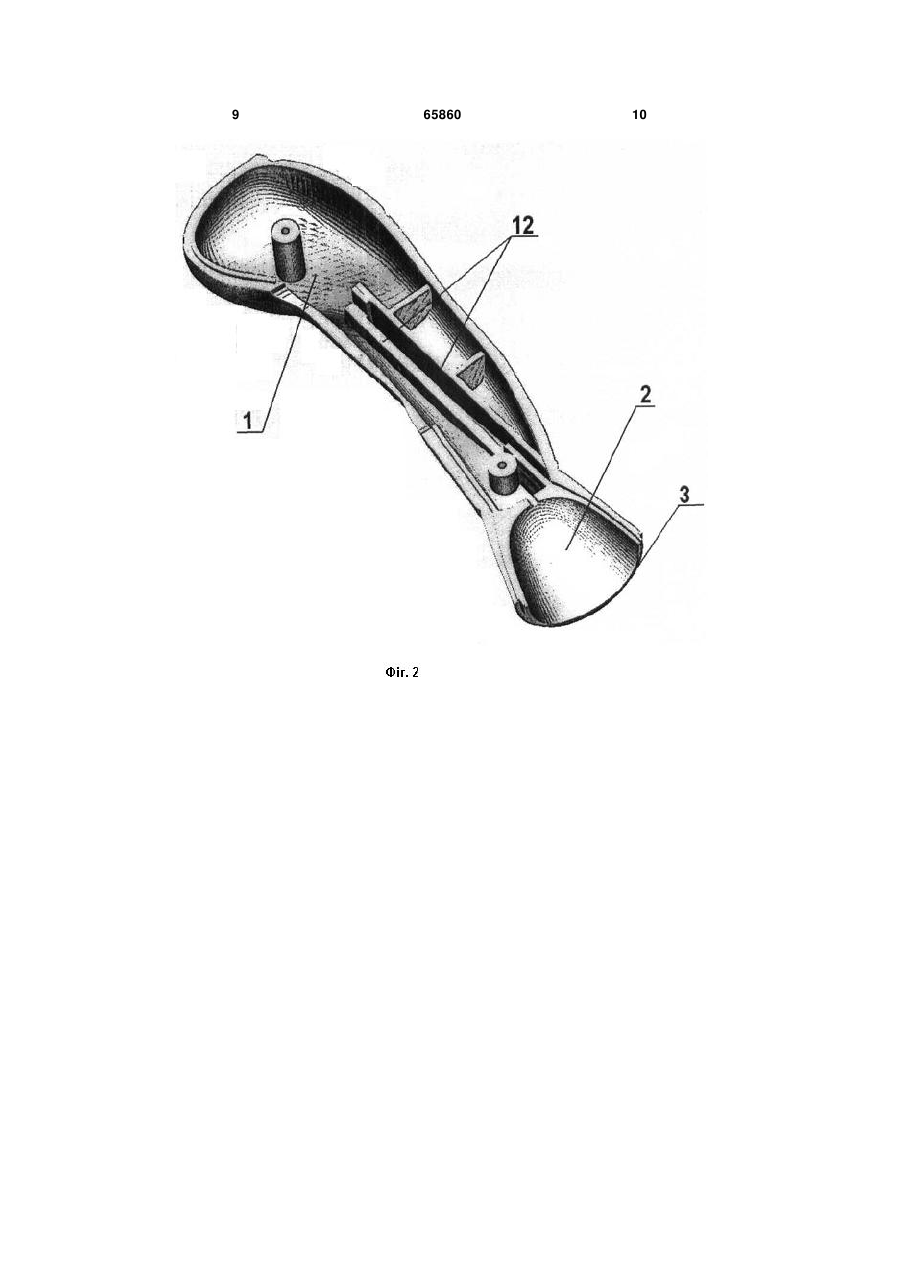

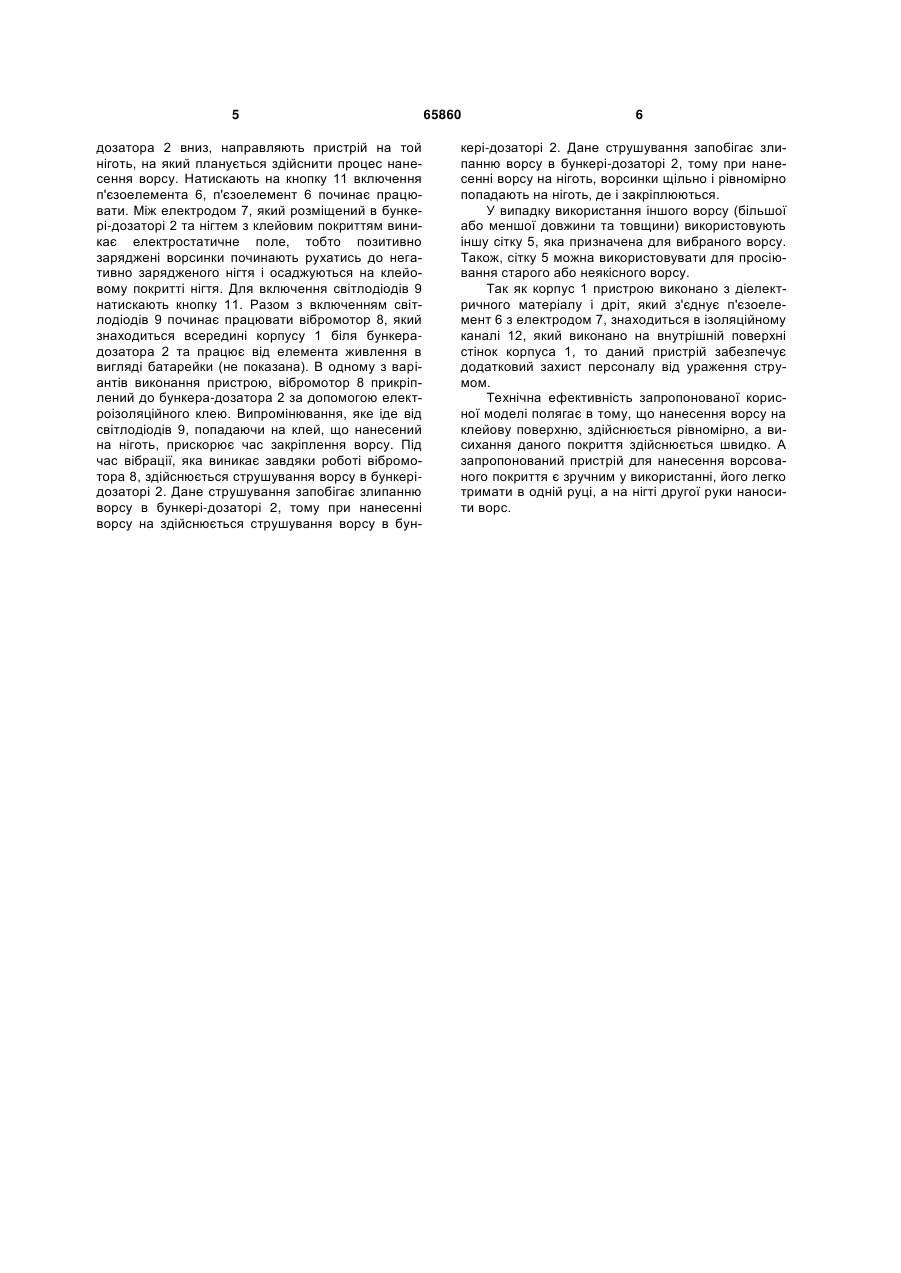

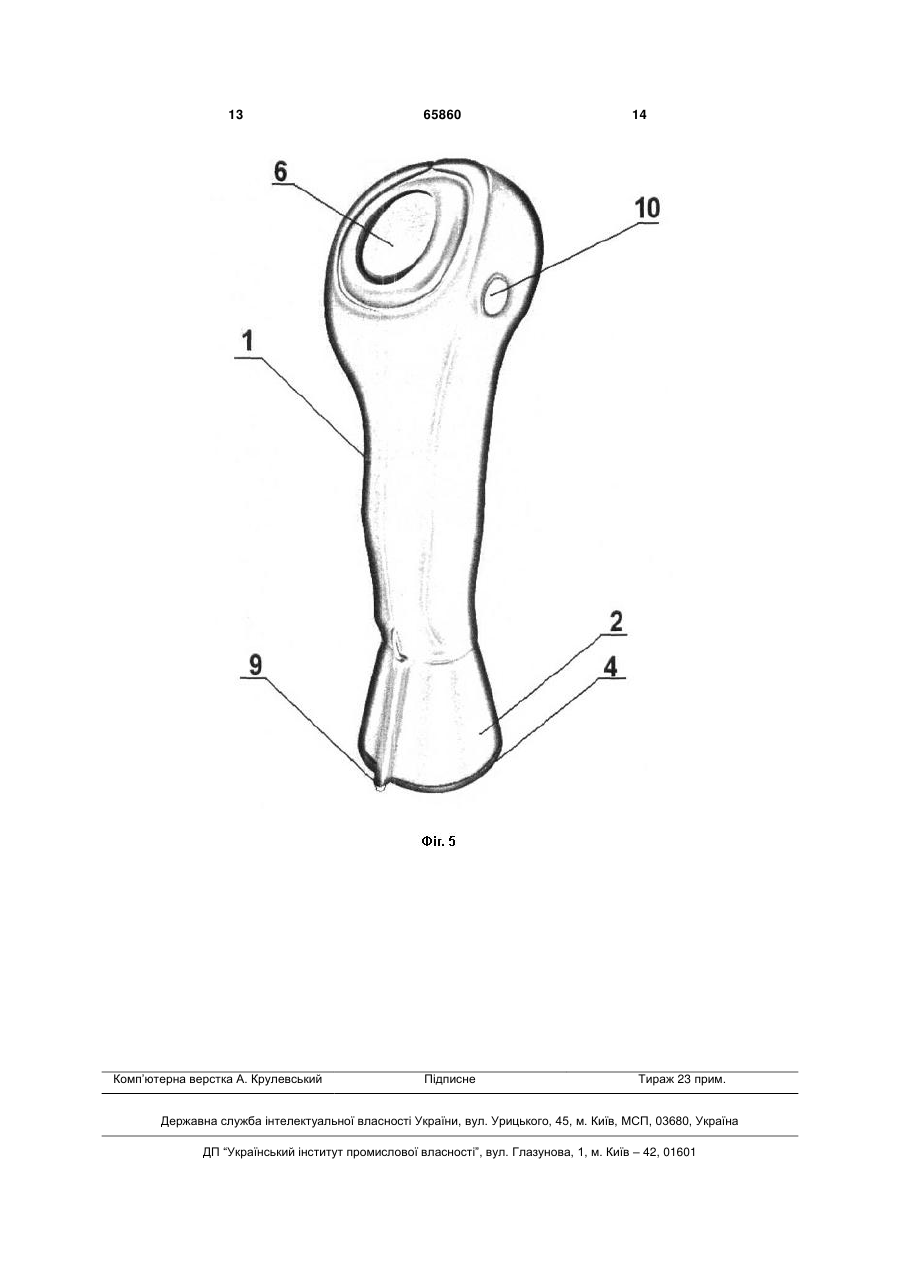

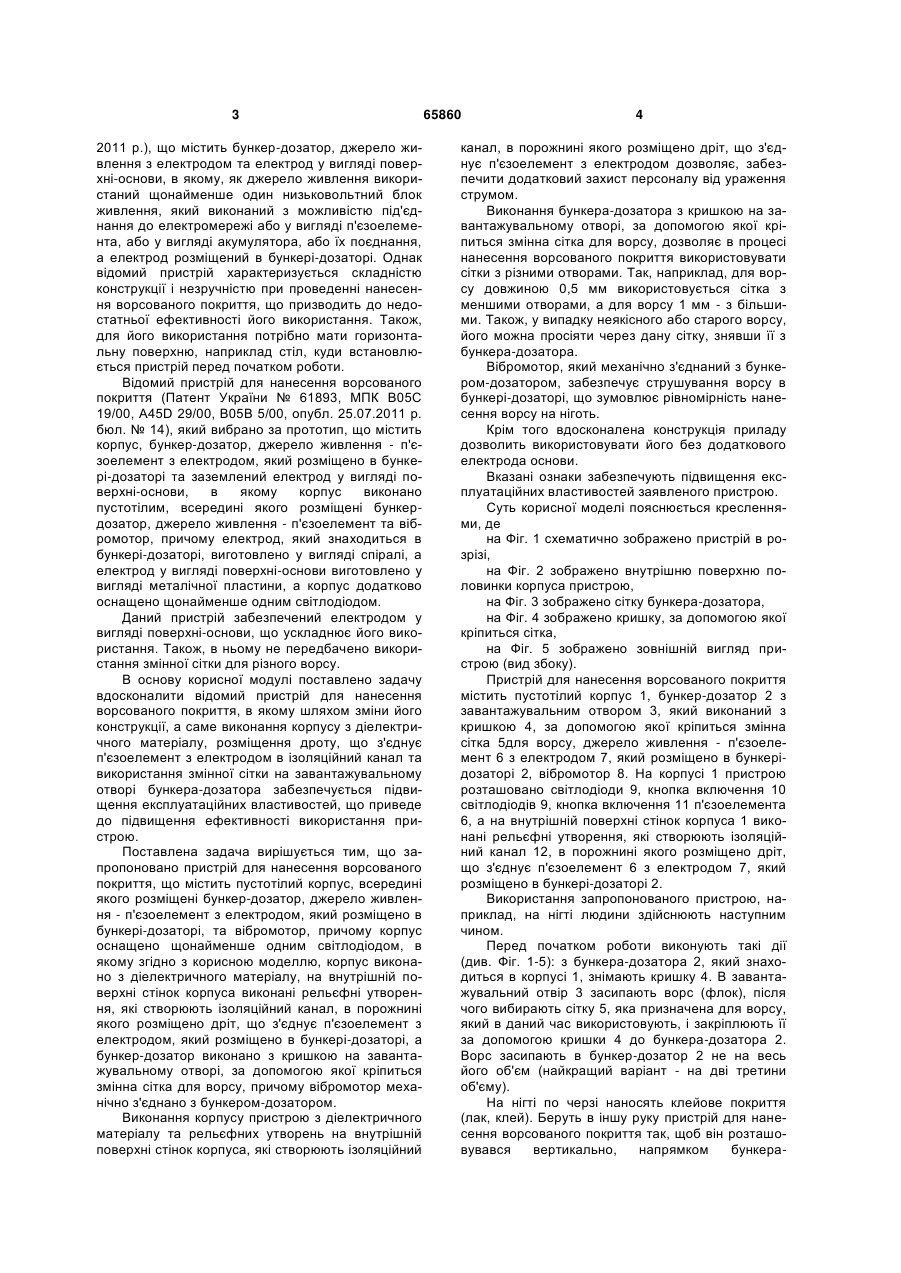

Пристрій для нанесення ворсованого покриття, що містить пустотілий корпус, всередині якого розміщені бункер-дозатор, джерело живлення п'єзоелемент з електродом, який розміщено в бункері-дозаторі, та вібромотор, причому корпус 3 2011 p.), що містить бункер-дозатор, джерело живлення з електродом та електрод у вигляді поверхні-основи, в якому, як джерело живлення використаний щонайменше один низьковольтний блок живлення, який виконаний з можливістю під'єднання до електромережі або у вигляді п'єзоелемента, або у вигляді акумулятора, або їх поєднання, а електрод розміщений в бункері-дозаторі. Однак відомий пристрій характеризується складністю конструкції і незручністю при проведенні нанесення ворсованого покриття, що призводить до недостатньої ефективності його використання. Також, для його використання потрібно мати горизонтальну поверхню, наприклад стіл, куди встановлюється пристрій перед початком роботи. Відомий пристрій для нанесення ворсованого покриття (Патент України № 61893, МПК В05С 19/00, A45D 29/00, В05В 5/00, опубл. 25.07.2011 р. бюл. № 14), який вибрано за прототип, що містить корпус, бункер-дозатор, джерело живлення - п'єзоелемент з електродом, який розміщено в бункері-дозаторі та заземлений електрод у вигляді поверхні-основи, в якому корпус виконано пустотілим, всередині якого розміщені бункердозатор, джерело живлення - п'єзоелемент та вібромотор, причому електрод, який знаходиться в бункері-дозаторі, виготовлено у вигляді спіралі, а електрод у вигляді поверхні-основи виготовлено у вигляді металічної пластини, а корпус додатково оснащено щонайменше одним світлодіодом. Даний пристрій забезпечений електродом у вигляді поверхні-основи, що ускладнює його використання. Також, в ньому не передбачено використання змінної сітки для різного ворсу. В основу корисної модулі поставлено задачу вдосконалити відомий пристрій для нанесення ворсованого покриття, в якому шляхом зміни його конструкції, а саме виконання корпусу з діелектричного матеріалу, розміщення дроту, що з'єднує п'єзоелемент з електродом в ізоляційний канал та використання змінної сітки на завантажувальному отворі бункера-дозатора забезпечується підвищення експлуатаційних властивостей, що приведе до підвищення ефективності використання пристрою. Поставлена задача вирішується тим, що запропоновано пристрій для нанесення ворсованого покриття, що містить пустотілий корпус, всередині якого розміщені бункер-дозатор, джерело живлення - п'єзоелемент з електродом, який розміщено в бункері-дозаторі, та вібромотор, причому корпус оснащено щонайменше одним світлодіодом, в якому згідно з корисною моделлю, корпус виконано з діелектричного матеріалу, на внутрішній поверхні стінок корпуса виконані рельєфні утворення, які створюють ізоляційний канал, в порожнині якого розміщено дріт, що з'єднує п'єзоелемент з електродом, який розміщено в бункері-дозаторі, а бункер-дозатор виконано з кришкою на завантажувальному отворі, за допомогою якої кріпиться змінна сітка для ворсу, причому вібромотор механічно з'єднано з бункером-дозатором. Виконання корпусу пристрою з діелектричного матеріалу та рельєфних утворень на внутрішній поверхні стінок корпуса, які створюють ізоляційний 65860 4 канал, в порожнині якого розміщено дріт, що з'єднує п'єзоелемент з електродом дозволяє, забезпечити додатковий захист персоналу від ураження струмом. Виконання бункера-дозатора з кришкою на завантажувальному отворі, за допомогою якої кріпиться змінна сітка для ворсу, дозволяє в процесі нанесення ворсованого покриття використовувати сітки з різними отворами. Так, наприклад, для ворсу довжиною 0,5 мм використовується сітка з меншими отворами, а для ворсу 1 мм - з більшими. Також, у випадку неякісного або старого ворсу, його можна просіяти через дану сітку, знявши її з бункера-дозатора. Вібромотор, який механічно з'єднаний з бункером-дозатором, забезпечує струшування ворсу в бункері-дозаторі, що зумовлює рівномірність нанесення ворсу на ніготь. Крім того вдосконалена конструкція приладу дозволить використовувати його без додаткового електрода основи. Вказані ознаки забезпечують підвищення експлуатаційних властивостей заявленого пристрою. Суть корисної моделі пояснюється кресленнями, де на Фіг. 1 схематично зображено пристрій в розрізі, на Фіг. 2 зображено внутрішню поверхню половинки корпуса пристрою, на Фіг. 3 зображено сітку бункера-дозатора, на Фіг. 4 зображено кришку, за допомогою якої кріпиться сітка, на Фіг. 5 зображено зовнішній вигляд пристрою (вид збоку). Пристрій для нанесення ворсованого покриття містить пустотілий корпус 1, бункер-дозатор 2 з завантажувальним отвором 3, який виконаний з кришкою 4, за допомогою якої кріпиться змінна сітка 5для ворсу, джерело живлення - п'єзоелемент 6 з електродом 7, який розміщено в бункерідозаторі 2, вібромотор 8. На корпусі 1 пристрою розташовано світлодіоди 9, кнопка включення 10 світлодіодів 9, кнопка включення 11 п'єзоелемента 6, а на внутрішній поверхні стінок корпуса 1 виконані рельєфні утворення, які створюють ізоляційний канал 12, в порожнині якого розміщено дріт, що з'єднує п'єзоелемент 6 з електродом 7, який розміщено в бункері-дозаторі 2. Використання запропонованого пристрою, наприклад, на нігті людини здійснюють наступним чином. Перед початком роботи виконують такі дії (див. Фіг. 1-5): з бункера-дозатора 2, який знаходиться в корпусі 1, знімають кришку 4. В завантажувальний отвір 3 засипають ворс (флок), після чого вибирають сітку 5, яка призначена для ворсу, який в даний час використовують, і закріплюють її за допомогою кришки 4 до бункера-дозатора 2. Ворс засипають в бункер-дозатор 2 не на весь його об'єм (найкращий варіант - на дві третини об'єму). На нігті по черзі наносять клейове покриття (лак, клей). Беруть в іншу руку пристрій для нанесення ворсованого покриття так, щоб він розташовувався вертикально, напрямком бункера 5 дозатора 2 вниз, направляють пристрій на той ніготь, на який планується здійснити процес нанесення ворсу. Натискають на кнопку 11 включення п'єзоелемента 6, п'єзоелемент 6 починає працювати. Між електродом 7, який розміщений в бункері-дозаторі 2 та нігтем з клейовим покриттям виникає електростатичне поле, тобто позитивно заряджені ворсинки починають рухатись до негативно зарядженого нігтя і осаджуються на клейовому покритті нігтя. Для включення світлодіодів 9 натискають кнопку 11. Разом з включенням світлодіодів 9 починає працювати вібромотор 8, який знаходиться всередині корпусу 1 біля бункерадозатора 2 та працює від елемента живлення в вигляді батарейки (не показана). В одному з варіантів виконання пристрою, вібромотор 8 прикріплений до бункера-дозатора 2 за допомогою електроізоляційного клею. Випромінювання, яке іде від світлодіодів 9, попадаючи на клей, що нанесений на ніготь, прискорює час закріплення ворсу. Під час вібрації, яка виникає завдяки роботі вібромотора 8, здійснюється струшування ворсу в бункерідозаторі 2. Дане струшування запобігає злипанню ворсу в бункері-дозаторі 2, тому при нанесенні ворсу на здійснюється струшування ворсу в бун 65860 6 кері-дозаторі 2. Дане струшування запобігає злипанню ворсу в бункері-дозаторі 2, тому при нанесенні ворсу на ніготь, ворсинки щільно і рівномірно попадають на ніготь, де і закріплюються. У випадку використання іншого ворсу (більшої або меншої довжини та товщини) використовують іншу сітку 5, яка призначена для вибраного ворсу. Також, сітку 5 можна використовувати для просіювання старого або неякісного ворсу. Так як корпус 1 пристрою виконано з діелектричного матеріалу і дріт, який з'єднує п'єзоелемент 6 з електродом 7, знаходиться в ізоляційному каналі 12, який виконано на внутрішній поверхні стінок корпуса 1, то даний пристрій забезпечує додатковий захист персоналу від ураження струмом. Технічна ефективність запропонованої корисної моделі полягає в тому, що нанесення ворсу на клейову поверхню, здійснюється рівномірно, а висихання даного покриття здійснюється швидко. А запропонований пристрій для нанесення ворсованого покриття є зручним у використанні, його легко тримати в одній руці, а на нігті другої руки наносити ворс. 7 65860 8 9 65860 10 11 65860 12 13 Комп’ютерна верстка А. Крулевський 65860 Підписне 14 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
