Формула / Реферат

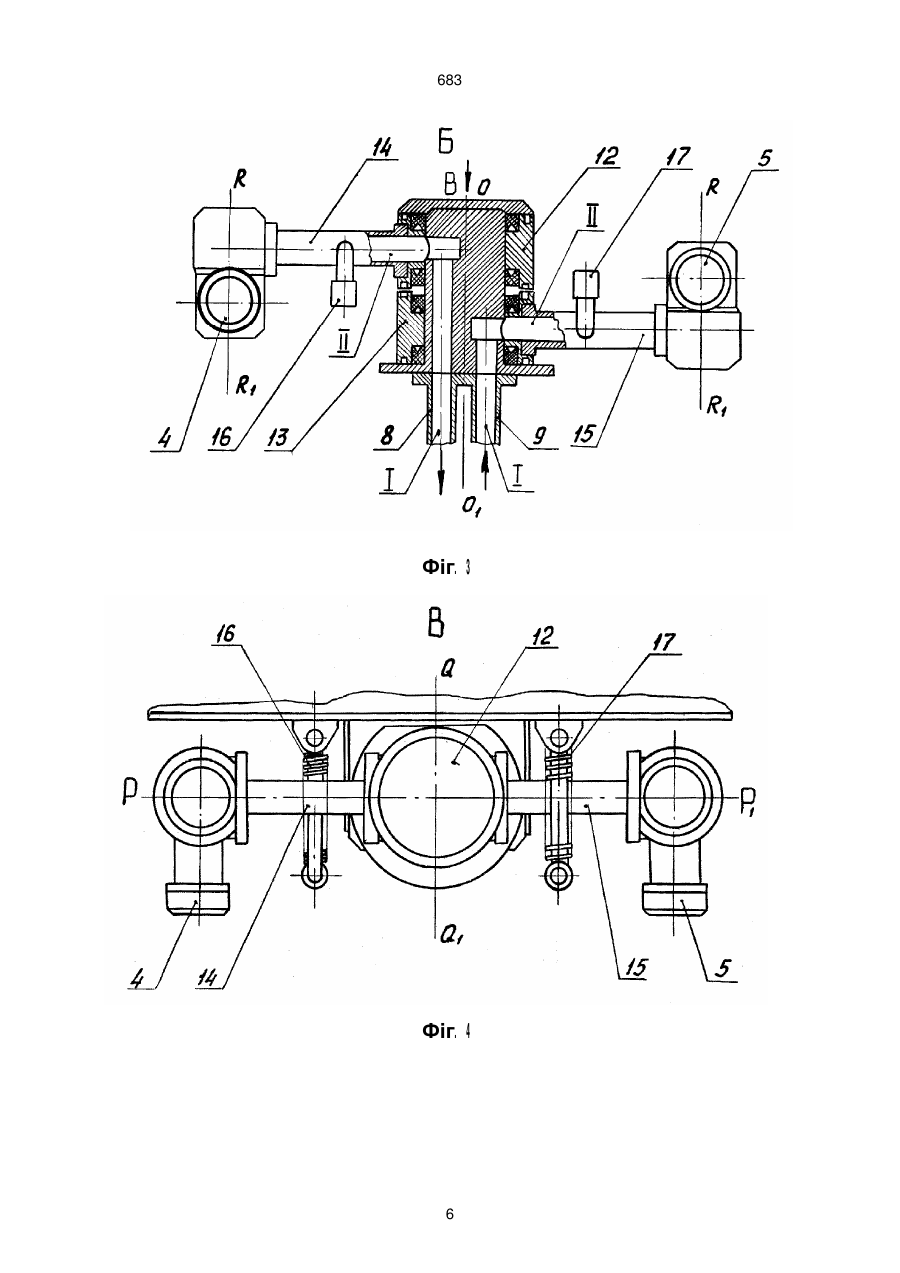

1. Автопаливозаправник, що містить тягач, гідронасос зі шлангами і з'єднаний із тягачем на-півпричеп-цистерну з роздавальним відсіком, який обладнаний насосним агрегатом з гідромотором, що зв'язаний за допомогою трубопроводів зі шлангами гідронасоса тягача, який відрізняється тим, що гідронасос тягача зв'язаний з гідромотором насосного агрегату через компенсатор довжини, що закріплений в нижній частині напівпричепа-цистерни між шлангами гідронасоса і трубопроводами напівпричепа-цистерни і виконаний у вигляді двох співвісно взаємозв'язаних між собою циліндричних шарнірів, які встановлені з можливістю вільного обертання кожного з них відносно осі, що перпендикулярна осі автопаливозаправника, при цьому кожний із циліндричних шарнірів жорстко зв'язаний із важелем, вісь якого перпендикулярна осі обертання шарнірів, а вільні кінці важелів шарнірно скріплені зі шлангами гідронасоса, які виконані з можливістю обертання відносно осі, що паралельна осі циліндричних шарнірів, і за допомогою сполучених порожнин важелів і циліндричних шарнірів взаємозв'язані із трубопроводами напівпричепа-цистерни .

2. Автопаливозаправник за п. 1, який відрізняється тим, що важелі компенсатора довжини підпружинені до корпусу напівпричепа-цистерни.

Додаткова інформація

Назва патенту англійською

Fuel servicing truck

Автори англійською

Derimov Arkadii Pavlovych

Назва патенту російською

Автотопливозаправщик

Автори російською

Деримов Аркадий Павлович

МПК / Мітки

МПК: B60P 3/22

Мітки: автопаливозаправник
