Система передавання, приймання та відтворення мультимедійної інформації

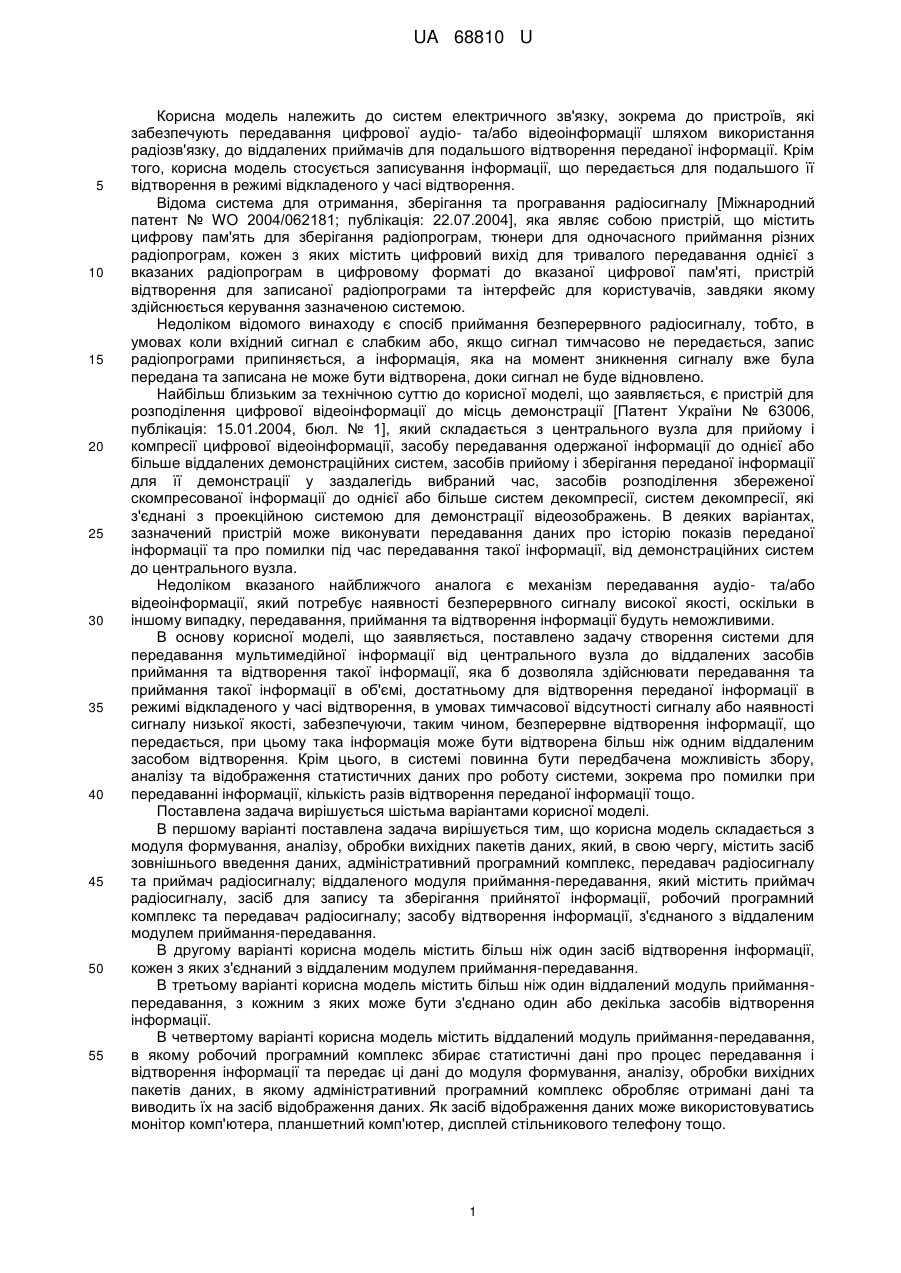

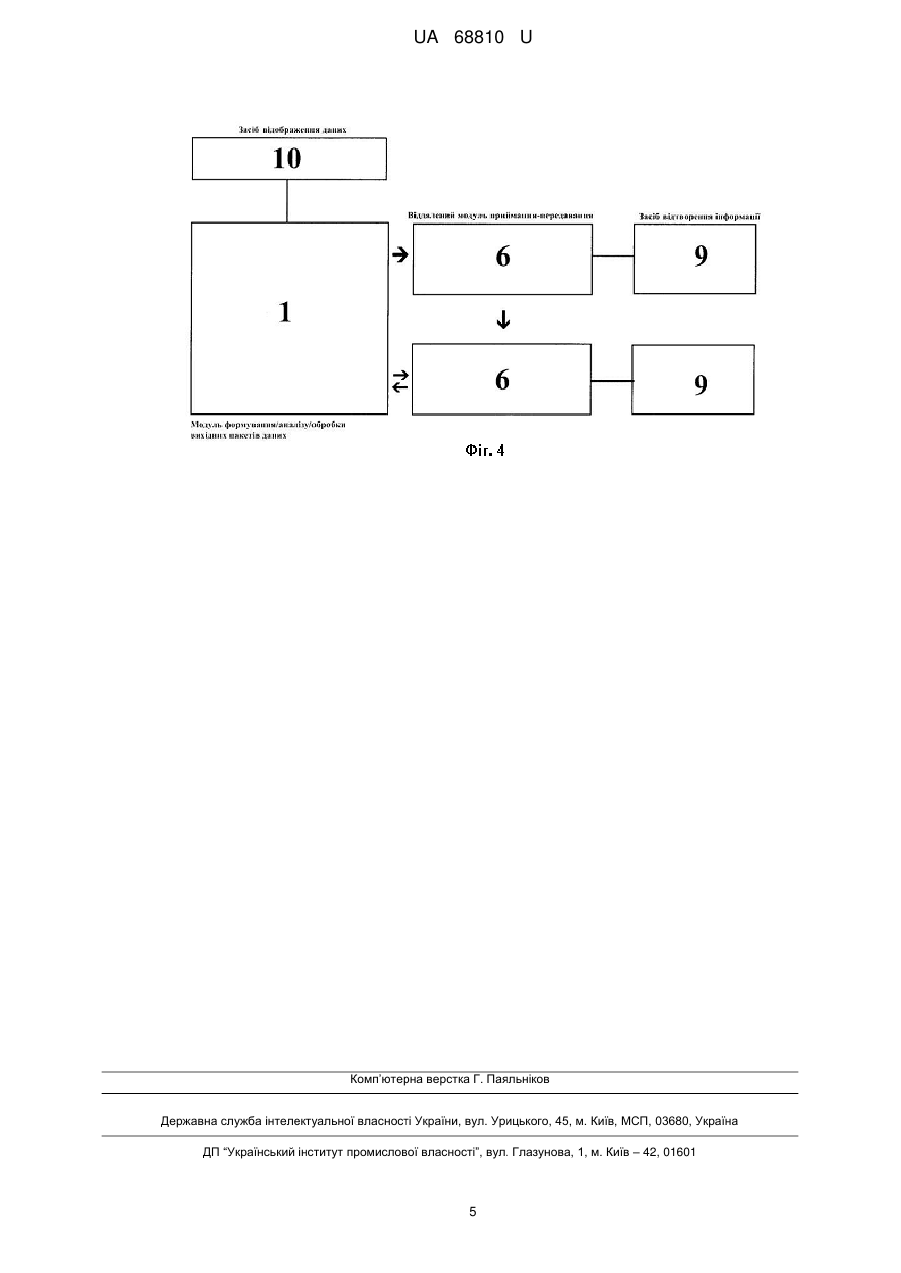

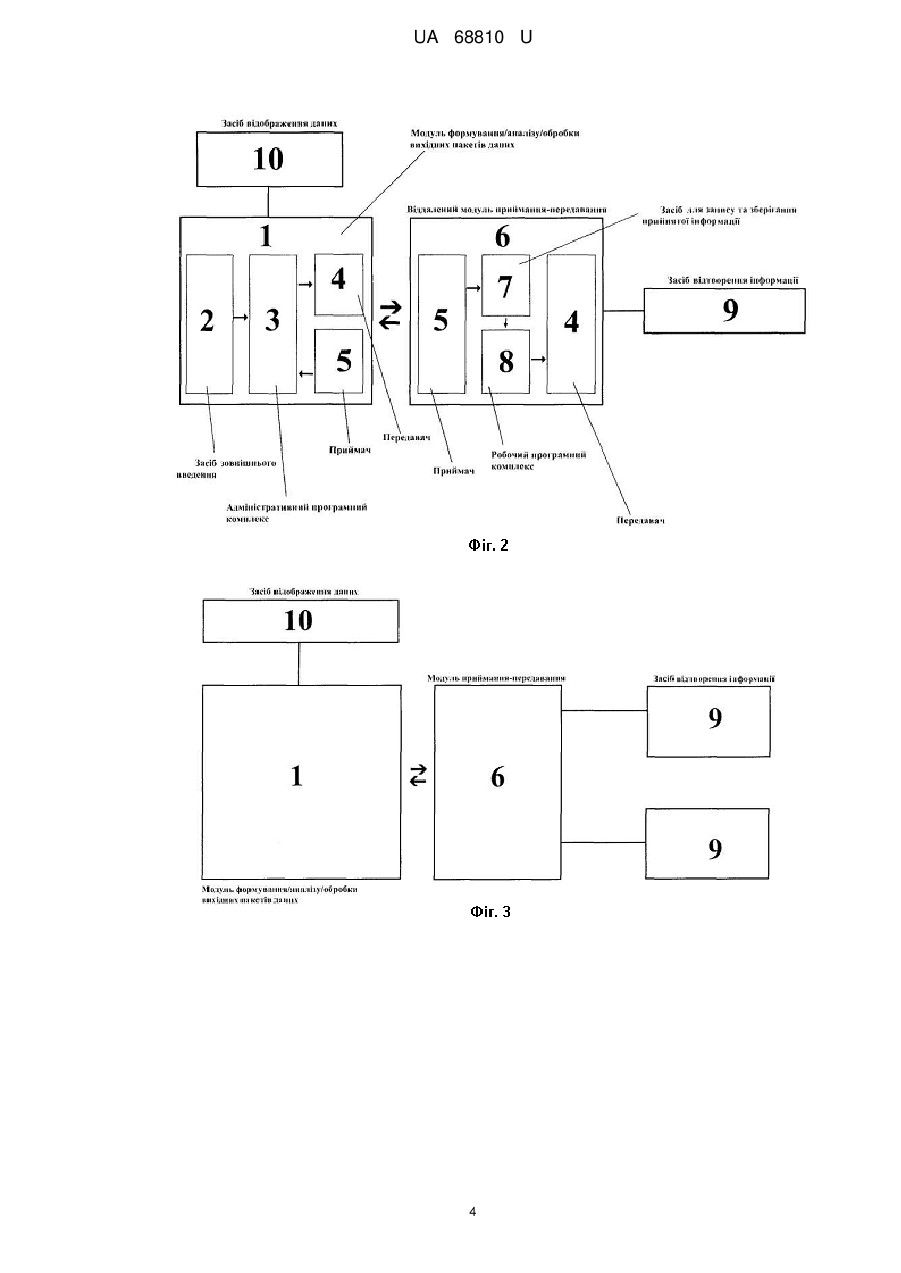

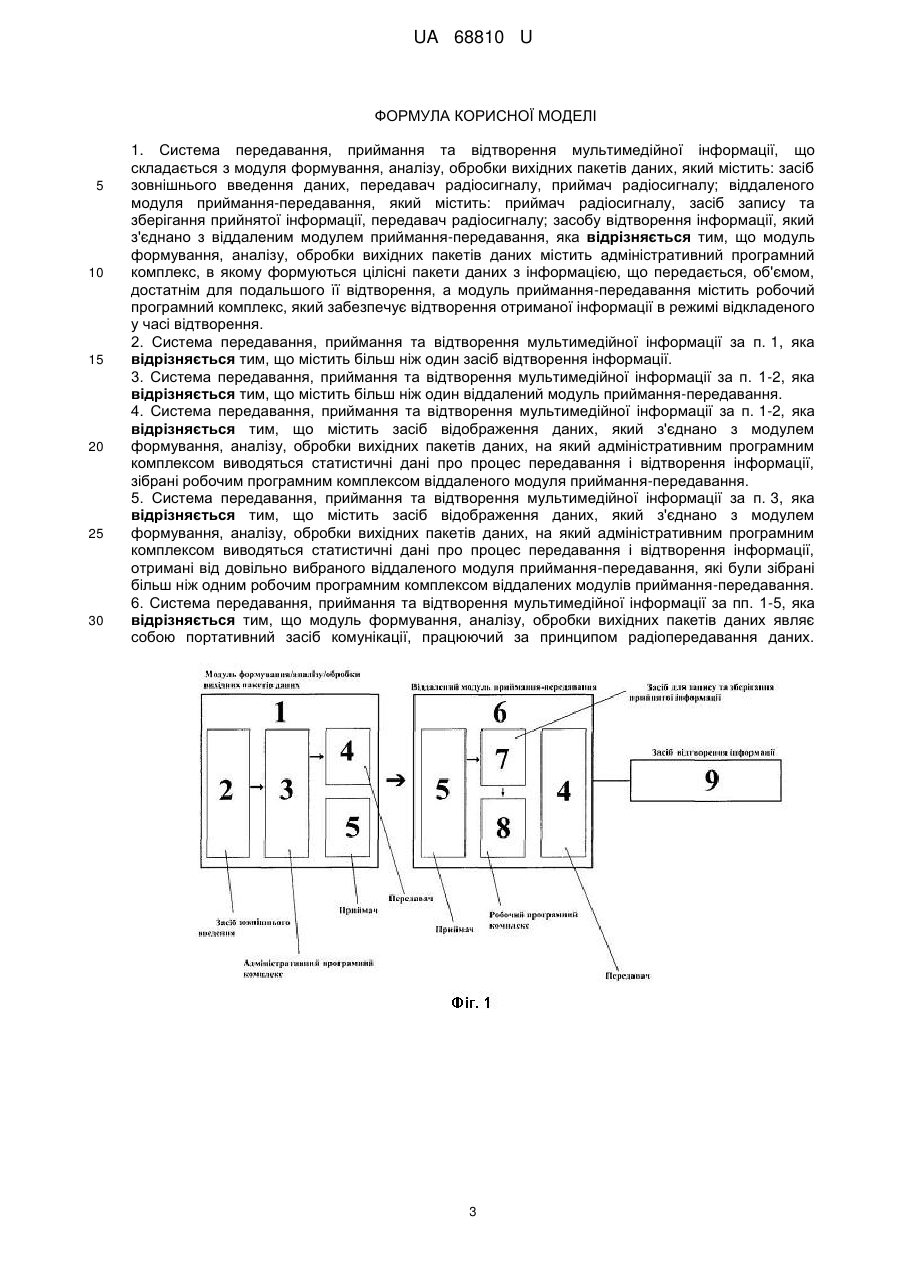

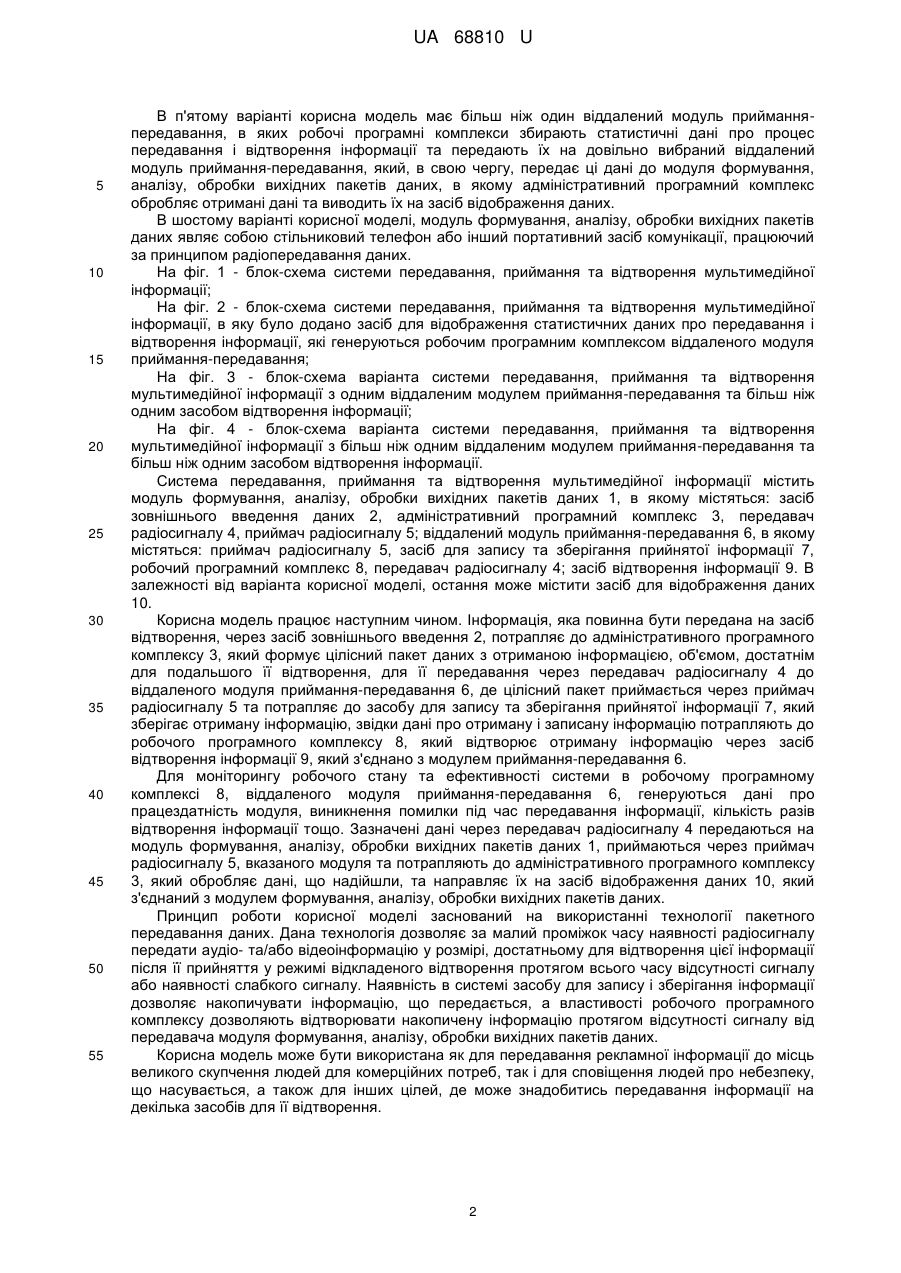

Реферат: Система передавання, приймання та відтворення мультимедійної інформації містить модуль формування, аналізу, обробки вихідних пакетів даних, засіб зовнішнього введення даних, передавач радіосигналу, приймач радіосигналу. Віддалений модуль приймання-передавання містить приймач радіосигналу, засіб запису та зберігання прийнятої інформації, передавач радіосигналу; засобу відтворення інформації. При цьому модуль формування, аналізу, обробки вихідних пакетів даних містить адміністративний програмний комплекс, а модуль прийманняпередавання містить робочий програмний комплекс. UA 68810 U (54) СИСТЕМА ПЕРЕДАВАННЯ, ПРИЙМАННЯ ТА ВІДТВОРЕННЯ МУЛЬТИМЕДІЙНОЇ ІНФОРМАЦІЇ UA 68810 U UA 68810 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до систем електричного зв'язку, зокрема до пристроїв, які забезпечують передавання цифрової аудіо- та/або відеоінформації шляхом використання радіозв'язку, до віддалених приймачів для подальшого відтворення переданої інформації. Крім того, корисна модель стосується записування інформації, що передається для подальшого її відтворення в режимі відкладеного у часі відтворення. Відома система для отримання, зберігання та програвання радіосигналу [Міжнародний патент № WO 2004/062181; публікація: 22.07.2004], яка являє собою пристрій, що містить цифрову пам'ять для зберігання радіопрограм, тюнери для одночасного приймання різних радіопрограм, кожен з яких містить цифровий вихід для тривалого передавання однієї з вказаних радіопрограм в цифровому форматі до вказаної цифрової пам'яті, пристрій відтворення для записаної радіопрограми та інтерфейс для користувачів, завдяки якому здійснюється керування зазначеною системою. Недоліком відомого винаходу є спосіб приймання безперервного радіосигналу, тобто, в умовах коли вхідний сигнал є слабким або, якщо сигнал тимчасово не передається, запис радіопрограми припиняється, а інформація, яка на момент зникнення сигналу вже була передана та записана не може бути відтворена, доки сигнал не буде відновлено. Найбільш близьким за технічною суттю до корисної моделі, що заявляється, є пристрій для розподілення цифрової відеоінформації до місць демонстрації [Патент України № 63006, публікація: 15.01.2004, бюл. № 1], який складається з центрального вузла для прийому і компресії цифрової відеоінформації, засобу передавання одержаної інформації до однієї або більше віддалених демонстраційних систем, засобів прийому і зберігання переданої інформації для її демонстрації у заздалегідь вибраний час, засобів розподілення збереженої скомпресованої інформації до однієї або більше систем декомпресії, систем декомпресії, які з'єднані з проекційною системою для демонстрації відеозображень. В деяких варіантах, зазначений пристрій може виконувати передавання даних про історію показів переданої інформації та про помилки під час передавання такої інформації, від демонстраційних систем до центрального вузла. Недоліком вказаного найближчого аналога є механізм передавання аудіо- та/або відеоінформації, який потребує наявності безперервного сигналу високої якості, оскільки в іншому випадку, передавання, приймання та відтворення інформації будуть неможливими. В основу корисної моделі, що заявляється, поставлено задачу створення системи для передавання мультимедійної інформації від центрального вузла до віддалених засобів приймання та відтворення такої інформації, яка б дозволяла здійснювати передавання та приймання такої інформації в об'ємі, достатньому для відтворення переданої інформації в режимі відкладеного у часі відтворення, в умовах тимчасової відсутності сигналу або наявності сигналу низької якості, забезпечуючи, таким чином, безперервне відтворення інформації, що передається, при цьому така інформація може бути відтворена більш ніж одним віддаленим засобом відтворення. Крім цього, в системі повинна бути передбачена можливість збору, аналізу та відображення статистичних даних про роботу системи, зокрема про помилки при передаванні інформації, кількість разів відтворення переданої інформації тощо. Поставлена задача вирішується шістьма варіантами корисної моделі. В першому варіанті поставлена задача вирішується тим, що корисна модель складається з модуля формування, аналізу, обробки вихідних пакетів даних, який, в свою чергу, містить засіб зовнішнього введення даних, адміністративний програмний комплекс, передавач радіосигналу та приймач радіосигналу; віддаленого модуля приймання-передавання, який містить приймач радіосигналу, засіб для запису та зберігання прийнятої інформації, робочий програмний комплекс та передавач радіосигналу; засобу відтворення інформації, з'єднаного з віддаленим модулем приймання-передавання. В другому варіанті корисна модель містить більш ніж один засіб відтворення інформації, кожен з яких з'єднаний з віддаленим модулем приймання-передавання. В третьому варіанті корисна модель містить більш ніж один віддалений модуль прийманняпередавання, з кожним з яких може бути з'єднано один або декілька засобів відтворення інформації. В четвертому варіанті корисна модель містить віддалений модуль приймання-передавання, в якому робочий програмний комплекс збирає статистичні дані про процес передавання і відтворення інформації та передає ці дані до модуля формування, аналізу, обробки вихідних пакетів даних, в якому адміністративний програмний комплекс обробляє отримані дані та виводить їх на засіб відображення даних. Як засіб відображення даних може використовуватись монітор комп'ютера, планшетний комп'ютер, дисплей стільникового телефону тощо. 1 UA 68810 U 5 10 15 20 25 30 35 40 45 50 55 В п'ятому варіанті корисна модель має більш ніж один віддалений модуль прийманняпередавання, в яких робочі програмні комплекси збирають статистичні дані про процес передавання і відтворення інформації та передають їх на довільно вибраний віддалений модуль приймання-передавання, який, в свою чергу, передає ці дані до модуля формування, аналізу, обробки вихідних пакетів даних, в якому адміністративний програмний комплекс обробляє отримані дані та виводить їх на засіб відображення даних. В шостому варіанті корисної моделі, модуль формування, аналізу, обробки вихідних пакетів даних являє собою стільниковий телефон або інший портативний засіб комунікації, працюючий за принципом радіопередавання даних. На фіг. 1 - блок-схема системи передавання, приймання та відтворення мультимедійної інформації; На фіг. 2 - блок-схема системи передавання, приймання та відтворення мультимедійної інформації, в яку було додано засіб для відображення статистичних даних про передавання і відтворення інформації, які генеруються робочим програмним комплексом віддаленого модуля приймання-передавання; На фіг. 3 - блок-схема варіанта системи передавання, приймання та відтворення мультимедійної інформації з одним віддаленим модулем приймання-передавання та більш ніж одним засобом відтворення інформації; На фіг. 4 - блок-схема варіанта системи передавання, приймання та відтворення мультимедійної інформації з більш ніж одним віддаленим модулем приймання-передавання та більш ніж одним засобом відтворення інформації. Система передавання, приймання та відтворення мультимедійної інформації містить модуль формування, аналізу, обробки вихідних пакетів даних 1, в якому містяться: засіб зовнішнього введення даних 2, адміністративний програмний комплекс 3, передавач радіосигналу 4, приймач радіосигналу 5; віддалений модуль приймання-передавання 6, в якому містяться: приймач радіосигналу 5, засіб для запису та зберігання прийнятої інформації 7, робочий програмний комплекс 8, передавач радіосигналу 4; засіб відтворення інформації 9. В залежності від варіанта корисної моделі, остання може містити засіб для відображення даних 10. Корисна модель працює наступним чином. Інформація, яка повинна бути передана на засіб відтворення, через засіб зовнішнього введення 2, потрапляє до адміністративного програмного комплексу 3, який формує цілісний пакет даних з отриманою інформацією, об'ємом, достатнім для подальшого її відтворення, для її передавання через передавач радіосигналу 4 до віддаленого модуля приймання-передавання 6, де цілісний пакет приймається через приймач радіосигналу 5 та потрапляє до засобу для запису та зберігання прийнятої інформації 7, який зберігає отриману інформацію, звідки дані про отриману і записану інформацію потрапляють до робочого програмного комплексу 8, який відтворює отриману інформацію через засіб відтворення інформації 9, який з'єднано з модулем приймання-передавання 6. Для моніторингу робочого стану та ефективності системи в робочому програмному комплексі 8, віддаленого модуля приймання-передавання 6, генеруються дані про працездатність модуля, виникнення помилки під час передавання інформації, кількість разів відтворення інформації тощо. Зазначені дані через передавач радіосигналу 4 передаються на модуль формування, аналізу, обробки вихідних пакетів даних 1, приймаються через приймач радіосигналу 5, вказаного модуля та потрапляють до адміністративного програмного комплексу 3, який обробляє дані, що надійшли, та направляє їх на засіб відображення даних 10, який з'єднаний з модулем формування, аналізу, обробки вихідних пакетів даних. Принцип роботи корисної моделі заснований на використанні технології пакетного передавання даних. Дана технологія дозволяє за малий проміжок часу наявності радіосигналу передати аудіо- та/або відеоінформацію у розмірі, достатньому для відтворення цієї інформації після її прийняття у режимі відкладеного відтворення протягом всього часу відсутності сигналу або наявності слабкого сигналу. Наявність в системі засобу для запису і зберігання інформації дозволяє накопичувати інформацію, що передається, а властивості робочого програмного комплексу дозволяють відтворювати накопичену інформацію протягом відсутності сигналу від передавача модуля формування, аналізу, обробки вихідних пакетів даних. Корисна модель може бути використана як для передавання рекламної інформації до місць великого скупчення людей для комерційних потреб, так і для сповіщення людей про небезпеку, що насувається, а також для інших цілей, де може знадобитись передавання інформації на декілька засобів для її відтворення. 2 UA 68810 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 30 1. Система передавання, приймання та відтворення мультимедійної інформації, що складається з модуля формування, аналізу, обробки вихідних пакетів даних, який містить: засіб зовнішнього введення даних, передавач радіосигналу, приймач радіосигналу; віддаленого модуля приймання-передавання, який містить: приймач радіосигналу, засіб запису та зберігання прийнятої інформації, передавач радіосигналу; засобу відтворення інформації, який з'єднано з віддаленим модулем приймання-передавання, яка відрізняється тим, що модуль формування, аналізу, обробки вихідних пакетів даних містить адміністративний програмний комплекс, в якому формуються цілісні пакети даних з інформацією, що передається, об'ємом, достатнім для подальшого її відтворення, а модуль приймання-передавання містить робочий програмний комплекс, який забезпечує відтворення отриманої інформації в режимі відкладеного у часі відтворення. 2. Система передавання, приймання та відтворення мультимедійної інформації за п. 1, яка відрізняється тим, що містить більш ніж один засіб відтворення інформації. 3. Система передавання, приймання та відтворення мультимедійної інформації за п. 1-2, яка відрізняється тим, що містить більш ніж один віддалений модуль приймання-передавання. 4. Система передавання, приймання та відтворення мультимедійної інформації за п. 1-2, яка відрізняється тим, що містить засіб відображення даних, який з'єднано з модулем формування, аналізу, обробки вихідних пакетів даних, на який адміністративним програмним комплексом виводяться статистичні дані про процес передавання і відтворення інформації, зібрані робочим програмним комплексом віддаленого модуля приймання-передавання. 5. Система передавання, приймання та відтворення мультимедійної інформації за п. 3, яка відрізняється тим, що містить засіб відображення даних, який з'єднано з модулем формування, аналізу, обробки вихідних пакетів даних, на який адміністративним програмним комплексом виводяться статистичні дані про процес передавання і відтворення інформації, отримані від довільно вибраного віддаленого модуля приймання-передавання, які були зібрані більш ніж одним робочим програмним комплексом віддалених модулів приймання-передавання. 6. Система передавання, приймання та відтворення мультимедійної інформації за пп. 1-5, яка відрізняється тим, що модуль формування, аналізу, обробки вихідних пакетів даних являє собою портативний засіб комунікації, працюючий за принципом радіопередавання даних. 3 UA 68810 U 4 UA 68810 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
