Енергетична установка а.в. молодожонова “мрія”

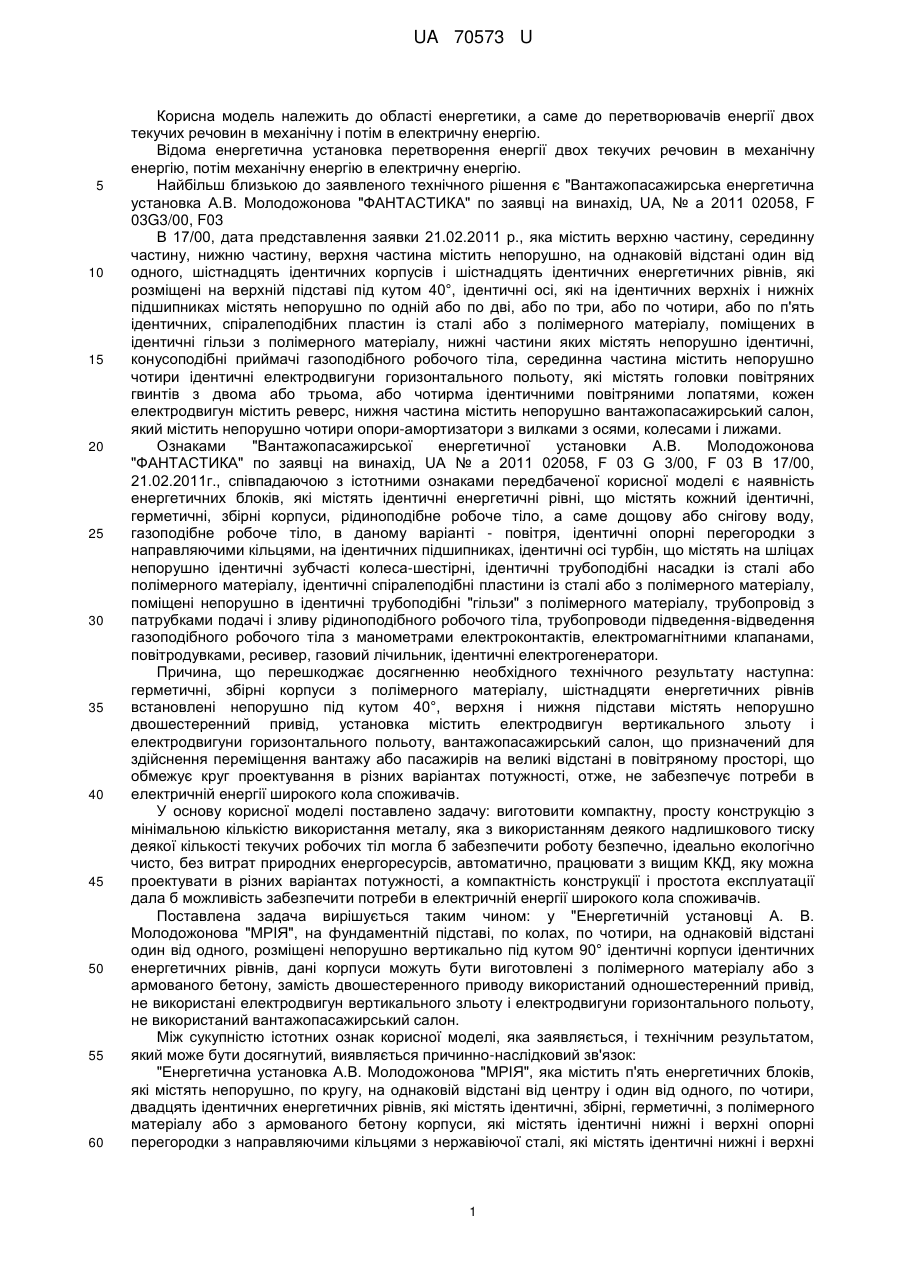

Реферат: Енергетична установка складається з основних частин: фундаментної підстави, п'яти ідентичних енергетичних блоків, які містять по чотири ідентичні енергетичні рівні, ідентичні корпуси яких містять непорушно трубопровід з патрубками і вентилями підведення і зливу рідиноподібного робочого тіла, трубопроводи відведення і підведення газоподібного робочого тіла з манометрами електроконтактів і зворотними клапанами, пускову повітродувку з електроприводом 12 v, робочу повітродувку з електроприводом 220-380 v, резервну повітродувку з електроприводом 220-380 v, ресивер, п'ять ідентичних станин, п'ять ідентичних електрогенераторів. UA 70573 U (54) ЕНЕРГЕТИЧНА УСТАНОВКА А.В. МОЛОДОЖОНОВА "МРІЯ" UA 70573 U UA 70573 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області енергетики, а саме до перетворювачів енергії двох текучих речовин в механічну і потім в електричну енергію. Відома енергетична установка перетворення енергії двох текучих речовин в механічну енергію, потім механічну енергію в електричну енергію. Найбільш близькою до заявленого технічного рішення є "Вантажопасажирська енергетична установка А.В. Молодожонова "ФАНТАСТИКА" по заявці на винахід, UA, № а 2011 02058, F 03G3/00, F03 В 17/00, дата представлення заявки 21.02.2011 р., яка містить верхню частину, серединну частину, нижню частину, верхня частина містить непорушно, на однаковій відстані один від одного, шістнадцять ідентичних корпусів і шістнадцять ідентичних енергетичних рівнів, які розміщені на верхній підставі під кутом 40°, ідентичні осі, які на ідентичних верхніх і нижніх підшипниках містять непорушно по одній або по дві, або по три, або по чотири, або по п'ять ідентичних, спіралеподібних пластин із сталі або з полімерного матеріалу, поміщених в ідентичні гільзи з полімерного матеріалу, нижні частини яких містять непорушно ідентичні, конусоподібні приймачі газоподібного робочого тіла, серединна частина містить непорушно чотири ідентичні електродвигуни горизонтального польоту, які містять головки повітряних гвинтів з двома або трьома, або чотирма ідентичними повітряними лопатями, кожен електродвигун містить реверс, нижня частина містить непорушно вантажопасажирський салон, який містить непорушно чотири опори-амортизатори з вилками з осями, колесами і лижами. Ознаками "Вантажопасажирської енергетичної установки А.В. Молодожонова "ФАНТАСТИКА" по заявці на винахід, UA № а 2011 02058, F 03 G 3/00, F 03 В 17/00, 21.02.2011г., співпадаючою з істотними ознаками передбаченої корисної моделі є наявність енергетичних блоків, які містять ідентичні енергетичні рівні, що містять кожний ідентичні, герметичні, збірні корпуси, рідиноподібне робоче тіло, а саме дощову або снігову воду, газоподібне робоче тіло, в даному варіанті - повітря, ідентичні опорні перегородки з направляючими кільцями, на ідентичних підшипниках, ідентичні осі турбін, що містять на шліцах непорушно ідентичні зубчасті колеса-шестірні, ідентичні трубоподібні насадки із сталі або полімерного матеріалу, ідентичні спіралеподібні пластини із сталі або з полімерного матеріалу, поміщені непорушно в ідентичні трубоподібні "гільзи" з полімерного матеріалу, трубопровід з патрубками подачі і зливу рідиноподібного робочого тіла, трубопроводи підведення-відведення газоподібного робочого тіла з манометрами електроконтактів, електромагнітними клапанами, повітродувками, ресивер, газовий лічильник, ідентичні електрогенератори. Причина, що перешкоджає досягненню необхідного технічного результату наступна: герметичні, збірні корпуси з полімерного матеріалу, шістнадцяти енергетичних рівнів встановлені непорушно під кутом 40°, верхня і нижня підстави містять непорушно двошестеренний привід, установка містить електродвигун вертикального зльоту і електродвигуни горизонтального польоту, вантажопасажирський салон, що призначений для здійснення переміщення вантажу або пасажирів на великі відстані в повітряному просторі, що обмежує круг проектування в різних варіантах потужності, отже, не забезпечує потреби в електричній енергії широкого кола споживачів. У основу корисної моделі поставлено задачу: виготовити компактну, просту конструкцію з мінімальною кількістю використання металу, яка з використанням деякого надлишкового тиску деякої кількості текучих робочих тіл могла б забезпечити роботу безпечно, ідеально екологічно чисто, без витрат природних енергоресурсів, автоматично, працювати з вищим ККД, яку можна проектувати в різних варіантах потужності, а компактність конструкції і простота експлуатації дала б можливість забезпечити потреби в електричній енергії широкого кола споживачів. Поставлена задача вирішується таким чином: у "Енергетичній установці А. В. Молодожонова "МРІЯ", на фундаментній підставі, по колах, по чотири, на однаковій відстані один від одного, розміщені непорушно вертикально під кутом 90° ідентичні корпуси ідентичних енергетичних рівнів, дані корпуси можуть бути виготовлені з полімерного матеріалу або з армованого бетону, замість двошестеренного приводу використаний одношестеренний привід, не використані електродвигун вертикального зльоту і електродвигуни горизонтального польоту, не використаний вантажопасажирський салон. Між сукупністю істотних ознак корисної моделі, яка заявляється, і технічним результатом, який може бути досягнутий, виявляється причинно-наслідковий зв'язок: "Енергетична установка А.В. Молодожонова "МРІЯ", яка містить п'ять енергетичних блоків, які містять непорушно, по кругу, на однаковій відстані від центру і один від одного, по чотири, двадцять ідентичних енергетичних рівнів, які містять ідентичні, збірні, герметичні, з полімерного матеріалу або з армованого бетону корпуси, які містять ідентичні нижні і верхні опорні перегородки з направляючими кільцями з нержавіючої сталі, які містять ідентичні нижні і верхні 1 UA 70573 U 5 10 15 20 25 30 35 40 45 50 55 60 підшипники, на яких розміщені ідентичні осі шнекоподібних турбін, які верхньою частиною містять знімні на шліцах ідентичні зубчасті колеса-шестерні, ідентичні, збірні, герметичні, з полімерного матеріалу або з армованого бетону корпуси, по робочий рівень, містять рідиноподібного робоче тіло і газоподібне робоче тіло, трубопровід з патрубками і вентилями подачі рідиноподібного робочого тіла, трубопроводи подачі-відведення газоподібного робочого тіла з манометрами електроконтактів і електромагнітними клапанами, пускову повітродувку, можливо з електроприводом від акумуляторної батареї напруги електричної енергії 12 v, робочу і резервну повітродувки з електроприводом напруги електричної енергії 12 v. Спрощення конструкції полягає в тому, що "Енергетична установка А.В. Молодожонова "МРІЯ" не містить двошестеренний привід, чотири електродвигуни горизонтального польоту і електродвигун вертикального зльоту, вантажопасажирський салон. Спрощення технології полягає в тому, що електрична енергія вироблена п'ятьма енергетичними блоками в більшій кількості використана споживачем. У основі роботи "Енергетичної установки А.В. Молодожонова "МРІЯ" лежать фізичні властивості двох текучих тіл: малорозчинність одного в іншому, різна питома вага, стисливість одного і, практично, не стисливість іншого, а так само витрати меншої кількості електричної енергії, виробленої даною енергетичною установкою, а саме, за рахунок якої повітродувкою 2 штучно створений надлишковий тиск - 4,1 кгс/см газоподібного робочого тіла, а саме, атмосферного повітря, регуляція перепаду надлишкового тиску послідовно менше по даному 2 варіанту на 0,1 кгс/см в ідентичних, герметичних, збірних корпусах, двадцяти енергетичних рівнях, внаслідок чого, за законами фізики, автор А.В. Молодожонов зробив висновки і створив формулу роботи, отже, і виготовлення даної енергетичної установки. Корисність "Енергетичної установки А.В. Молодожонова "МРІЯ" полягає: у не матеріалоємності, мінімальній кількості використання металів, компактній, простій конструкції, простій технології перетворення енергії двох текучих робочих тіл в механічну і потім в електричну енергію, в безпечній, автоматичній, екологічно чистій роботі, не використанні природних енергоресурсів, отже, в економії природних енергоресурсів і у високому ККД, що відповідає ноосфері і дозволяє створити високорозвинену, розумну цивілізацію. Корисна модель ілюстрована на кресленні. На кресленні, в перерізі по горизонтальній площині, що пройшла через вертикальні і горизонтальні осі симетрій, показана схема "Енергетичної установки А.В. Молодожонова "МРІЯ", яка містить фундаментну підставу з анкерними болтами 1, на однаковій відстані один від одного, фундаментна підстава містить непорушно п'ять ідентичних енергетичних блоків, кожен енергетичний блок по кругу містить непорушно, на однаковій відстані один від одного, на однаковій відстані від центру круга, вертикально, чотири енергетичні рівні, які містять ідентичні, герметичні, збірні корпуси з полімерного матеріалу або з армованого бетону 2, ідентичні, герметичні, збірні корпуси з полімерного матеріалу або з армованого бетону містять верхні і нижні ідентичні опорні кільця із сталі, на кресленні не показано і в описі не описано, які містять на верхніх і нижніх ідентичних підшипниках ідентичні осі 3, з трубоподібними насадками із сталі або з полімерного матеріалу 4, ідентичними, спіралеподібними пластинами із сталі або з полімерного матеріалу 5, поміщені непорушно в трубоподібну "гільзу", в нижній частині з конусоподібним приймачем газоподібного робочого тіла з полімерного матеріалу 6, на кресл. конусоподібний приймач газоподібного робочого тіла не показано і в описі не описано, кришку з полімерного матеріалу, в центрі з отвором і сальником 7, кожна вісь містить непорушно на шліцах зубчасте колесо-шестірню 8, по вертикальній осі симетрії, в центрі круга, на станині 9, розміщений непорушно електрогенератор 10, який містить вісь якоря 11, яка містить непорушно на шліцах зубчасте колесо-шестірню 12, кожен енергетичний рівень містить непорушно трубопровід підведення і відведення рідиноподібного робочого тіла, на кресленні трубопроводи підведення і відведення рідиноподібного робочого тіла не показані і в описі не описані, трубопровід відведення-підведення газоподібного робочого тіла 13, манометр електроконтакта 14, зворотний клапан 15, трубопровід відведення-підведення газоподібного робочого тіла від останнього - 20-го енергетичного рівня 16, манометр електроконтакта 17, вентиль всмоктування газоподібного робочого тіла 18, повітродувка 19, вентиль нагнітання газоподібного робочого тіла 20, вентиль всмоктування газоподібного робочого тіла 21, резервна повітродувка 22, вентиль нагнітання газоподібного робочого тіла 23, вентиль патрубка всмоктування повітря з атмосфери 24, пускова повітродувка з електроприводом від акумуляторної батареї 12 v 25, вентиль нагнітання 26, ресивер 27, манометр ресивера 28, на кресленні газовий лічильник не показано і в описі не описано, регулюючий вентиль 29, зворотний клапан 30, опори з армованого бетону 31, конусоподібний дах з полімерного матеріалу 32. Комплектуючі елементи "Енергетичної установки А.В. Молодожонова "МРІЯ" взаємодіють: 2 UA 70573 U 5 10 15 20 25 30 35 40 45 50 55 на кресленні, за допомогою фундаментної підстави з анкерними болтами розміщені непорушно корпуси енергетичних рівнів і станини електрогенераторів, які за допомогою болтів містять непорушно електрогенератори 1, 2, 9, 10, за допомогою корпусів з полімерного матеріалу або з армованого бетону, опорних перегородок з направляючими кільцями із сталі, на верхніх і нижніх ідентичних підшипниках розміщені осі шнекоподібних турбін енергетичних рівнів 2, 3, на кресленні опорні перегородки з направляючими кільцями із сталі, верхні і нижні підшипники не показані і в описі не описані, за допомогою трубоподібних насадок із сталі або з полімерного матеріалу і трубоподібних "гільз" з полімерного матеріалу, розміщені непорушно спіралеподібні пластини із сталі або з полімерного матеріалу, що в сукупності з осями енергетичних рівнів представляє шнекоподібні турбіни 4, 6, 5, за допомогою ідентичних верхніх кришок здійснена герметизація ідентичних, збірних корпусів енергетичних рівнів 7, 2, за допомогою шлиців на осях енергетичних рівнів, осі енергетичних рівнів містять непорушно великі зубчасті колеса-шестерні 3, 8, за допомогою шлиців на осях якорів електрогенераторів, осі якорів електрогенераторів містять непорушно малі зубчасті колеса-шестерні 11, 12, за допомогою зубів великих зубчастих коліс-шестерень і малих зубчастих коліс-шестерень, дані зубчасті колеса-шестерні мають зчеплення 8, 12, за допомогою трубопроводів підведення і відведення газоподібного робочого тіла здійснено сполучення між герметичними, збірними корпусами енергетичних рівнів, п'яти енергетичних блоків 13, 2, за допомогою трубопроводу з патрубками підведення і зливу рідкоподібного робочого тіла, корпуси енергетичних рівнів наповнені по робочий рівень, приблизна h - висота водяного стовпа - 2 м, h - оптимально встановлена в процесі пуско-налагоджувальної роботи, по даному варіанту, рідиноподібне робоче тіло - дощова або снігова, або морська вода, за допомогою патрубка з вентилем всмоктування атмосферного повітря, повітродувки з електроприводом від акумуляторної батареї 12 v, вентиля нагнітання, ресивера з манометром електроконтакти, регулюючого вентиля, газового лічильника, зворотного клапана, трубопроводів підведення-відведення газоподібного робочого тіла з манометрами електроконтактів і зворотними клапанами, здійснено створення робочої умови і здійснена пуско-налагоджувальна робота 24, 25, 26, 27, 28, 29, 30, 13, 14, 15, на кресленні, газовий лічильник не показаний і в описі не описаний, за допомогою трубопроводу відведення-підведення газоподібного робочого тіла з манометром електроконтакта, вентиля всмоктування газоподібного робочого тіла, повітродувки з електроприводом 12 v, вентиля нагнітання газоподібного робочого тіла, ресивера з електроконтактом манометром, регулюючого вентиля, зворотного клапана, трубопроводів відведення-підведення газоподібного робочого тіла з манометрами електроконтактів і зворотними клапанами, здійснена робота "Енергетичної установки А.В. Молодожонова "МРІЯ" 16, 17, 18, 19, 20, 27, 28, 29, 30, 13, 14, 15. Технічна ефективність закладена в ідеально екологічно чистій, безпечній, без витрат природних енергоресурсів, отже, в економії природних енергоресурсів, автоматичній роботі, простоті конструкції і технології, не матеріалоємності, компактності конструкції, мінімальній кількості використання металів, високому ККД. Робота "Енергетичної установки А. В. Молодожонова "МРІЯ" здійснена після пусконалагоджувальних робіт по формулі автора А.В. Молодожонова: на кресленні, за допомогою відкритих вентилів патрубків підведення рідиноподібного робочого тіла, двадцять ідентичних, герметичних, збірних корпусів, двадцяти ідентичних енергетичних рівнів, до робочого рівня наповнені рідиноподібним робочим тілом 2, на кресл., трубопровід з патрубками підведення і зливу рідиноподібного робочого тіла не показано і в описі не описано, на кресленні, за допомогою патрубка з вентилем всмоктування, пускової повітродувки з електроприводом 12 v, трубопроводу з вентилем нагнітання газоподібного робочого тіла, ресивера з манометром електроконтакта, вентиля регулювання, газового лічильника, зворотного клапана, трубопроводів підведення-відведення газоподібного робочого тіла з манометрами електроконтактів і зворотними клапанами здійснено встановити перепад надлишкового тиску 2 газоподібного робочого тіла по убуванню, по даному варіанту на 0,1 кгс/см , в двадцяти ідентичних, герметичних, збірних корпусах, двадцяти ідентичних енергетичних рівнях, п'яти енергетичних блоках 24, 25, 26, 27, 28, 29, 30, 13, 14, 15, на кресленні газовий лічильник не показаний і в описі не описано, на кресленні, таким чином показана пуско-налагоджувальна робота, за допомогою відкритого вентиля всмоктування газоподібного робочого тіла, включення в роботу робочої повітродувки, відкритого вентиля нагнітання газоподібного робочого тіла і закриття вентиля всмоктування атмосферного повітря, зупинки роботи пускової повітродувки з електроприводом 12 v, закриття вентиля нагнітання газоподібного робочого тіла, таким чином здійснена робота даної установки 18, 19, 20, 24, 25, 26. 3 UA 70573 U 5 10 15 20 25 30 35 40 45 50 55 Розрахунок роботи одного енергетичного рівня "Енергетичної установки А. В. Молодожонова "МРІЯ", так само її виготовлення, слід проводити по формулі А. В. Молодожонова: Ē=A=gdh(L/h)[(V+V1)/2]-(x+y)=gdL[(V+V1)/2]-(x+y)=gdhz[(V+V1)/2]-(х+у), де: Ē - енергія загальна = А- робота у відповідності законам фізики: 2 - g-м/сек - всесвітнє тяжіння (прискорення вільного падіння фізичного тіла, по даному 2 варіанту g=9,81 м/сек ); 3 - третьому закону Ньютона (d - питома вага або об'ємна вага фізичного тіла - кг/м ); - Паскаля (h - висота стовпа рідиноподібного робочого тіла м (СІ)), по даному варіанту - h=2 м); L - м (СІ) - довжина спіралеподібної пластини із сталі або з полімерного матеріалу, поміщена в трубоподібну "гільзу" з полімерного матеріалу: L=Cn=2  Rn, де: С - м (СІ) - довжина робочого круга, що є довжина круга внутрішньої частини "гільзи" з полімерного матеріалу; n - кількість зворотів працюючої спіралеподібної пластини із сталі або з полімерного матеріалу, поміщеної непорушно в трубоподібну "гільзу" з полімерного матеріалу, яка нижньою частиною містить непорушно конусоподібний приймач газоподібного робочого тіла;  - постійне число = 3,14; R - м (СІ) - радіус круга внутрішньої частини трубоподібної "гільзи" з полімерного матеріалу; L/h=z - коефіцієнт посилення витраченої енергії на роботу одного енергетичного рівня, що є виведення автора А.В. Молодожонова; - закон Бойля-Маріотта (ізотермічний процес): PV=P1V1, звідки: V1=PV/P1, дe: 2 Р-кгс/см (СІ) - тиск газоподібного робочого тіла, що подано за одну сек. в конусоподібний приймач газоподібного робочого тіла, а саме під спіралеподібну пластину із сталі або з полімерного матеріалу, поміщену непорушно в трубоподібну "гільзу" з полімерного матеріалу, яка в нижній частині містить конусоподібний приймач газоподібного робочого тіла; 3 V - м - об'єм газоподібного робочого тіла, що поданий за одну сек., в конусоподібний приймач газоподібного робочого тіла, а саме під спіралеподібну пластину із сталі або полімерного матеріалу, поміщену непорушно в трубоподібну "гільзу" з полімерного матеріалу, яка в нижній частині містить непорушно конусоподібний приймач газоподібного робочого тіла; 2 Р1 - кгс/см - тиск газоподібного робочого тіла, відпрацьованого за одну сек. в герметичному, збірному з полімерного матеріалу або з армованого бетону корпусі 2; 3 V1 -м - об'єм газоподібного робочого тіла, відпрацьованого за одну сек. в герметичному, збірному з полімерного матеріалу або з армованого бетону корпусі 2; 3 (V+V1)/2 - м - об'єм газоподібного робочого тіла, що працює по висоті h за одну сек., в герметичному, збірному з полімерного матеріалу або з армованого бетону корпусі, що є виведення автора А.В. Молодожонова (по даному варіанту, h=2 м); х - витрати енергії за одну сек. на роботу першим енергетичним рівнем; у - втрата енергії за одну сек. першим енергетичним рівнем; N - кількість енергетичних рівнів, що працюють, що є виведення автора А.В. Молодожонова (по даному варіанті -20). Оскільки енергетичні рівні ідентичні, робота всіх енергетичних рівнів здійснена за рахунок однієї витрати на роботу першого енергетичного рівня, то за одну сек. N - кількість енергетичних рівнів зробили роботу по формулі А.В. Молодожонова: Ē=A=gdhz[(V+V1)/2]N-(x+yN)=gdhL/h[(V+V1) /2]N-(x+yN)=gdL[(V+V1)/2]N-(х+уN) Висновки: 1. "Енергетична установка А. В. Молодожонова "МРІЯ" - підсилювач механічної енергії, отже, і електричної енергії, працює за законами фізики, а саме по формулі А.В. Молодожонова, ідеально екологічно чисто, безпечно, повсюдно, автоматично, без витрати природних енергоресурсів, високого ККД, що відповідає ноосфері і дозволяє створювати високорозвинену, розумну цивілізацію. 2. Формула роботи і виготовлення "Енергетичної установки А.Б. Молодожонова "МРІЯ" формула А.В. Молодожонова: Ē=A=gdL[(V+V1)/2]N-(x+yN)/ 4 UA 70573 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 Енергетична установка, що містить верхню частину, серединну частину, нижню частину, верхня частина містить непорушно, на однаковій відстані один від одного, шістнадцять ідентичних корпусів, шістнадцять ідентичних енергетичних рівнів і відносно верхньої підстави, під кутом 40°, ідентичні насадки осей містять непорушно по одній або по дві, або по три, або по чотири, або по п'ять ідентичних, спіралеподібних пластин із сталі або з полімерного матеріалу, поміщених в ідентичні гільзи з полімерного матеріалу, нижні частини яких містять непорушно ідентичні, конусоподібні приймачі газоподібного робочого тіла з полімерного матеріалу, серединна частина містить непорушно чотири ідентичні електродвигуни, які містять чотири реверси, осі якорів яких містять головки повітряних гвинтів з двома або трьома, або чотирма ідентичними повітряними лопатями, нижня частина містить непорушно вантажопасажирський салон, верхня частина якого містить непорушно ковпак із сталі, а нижня частина якого містить чотири опори-амортизатори, що містять рухливо вилки з осями, колесами і лижами, яка відрізняється тим, що енергетична установка на фундаментній підставі містить непорушно п'ять ідентичних енергетичних блоків, кожен енергетичний блок, по ідентичних кругах, на однаковій відстані один від одного, на однаковій відстані від центра круга, за допомогою анкерних болтів містить непорушно вертикально по чотири ідентичні енергетичні рівні, осі яких на шліцах містять непорушно по великому зубчастому колесу-шестірні, по вертикальній осі симетрії, на анкерних болтах містить непорушно ідентичну станину, що містить непорушно на болтах ідентичний електрогенератор, вісь якоря якого містить непорушно на шліцах мале зубчасте колесо-шестірню, яке зчеплене зубами з великим зубчастим колесом-шестірнею. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
