Багатоблокова формувальна машина з комбінованими інструментальними блоками

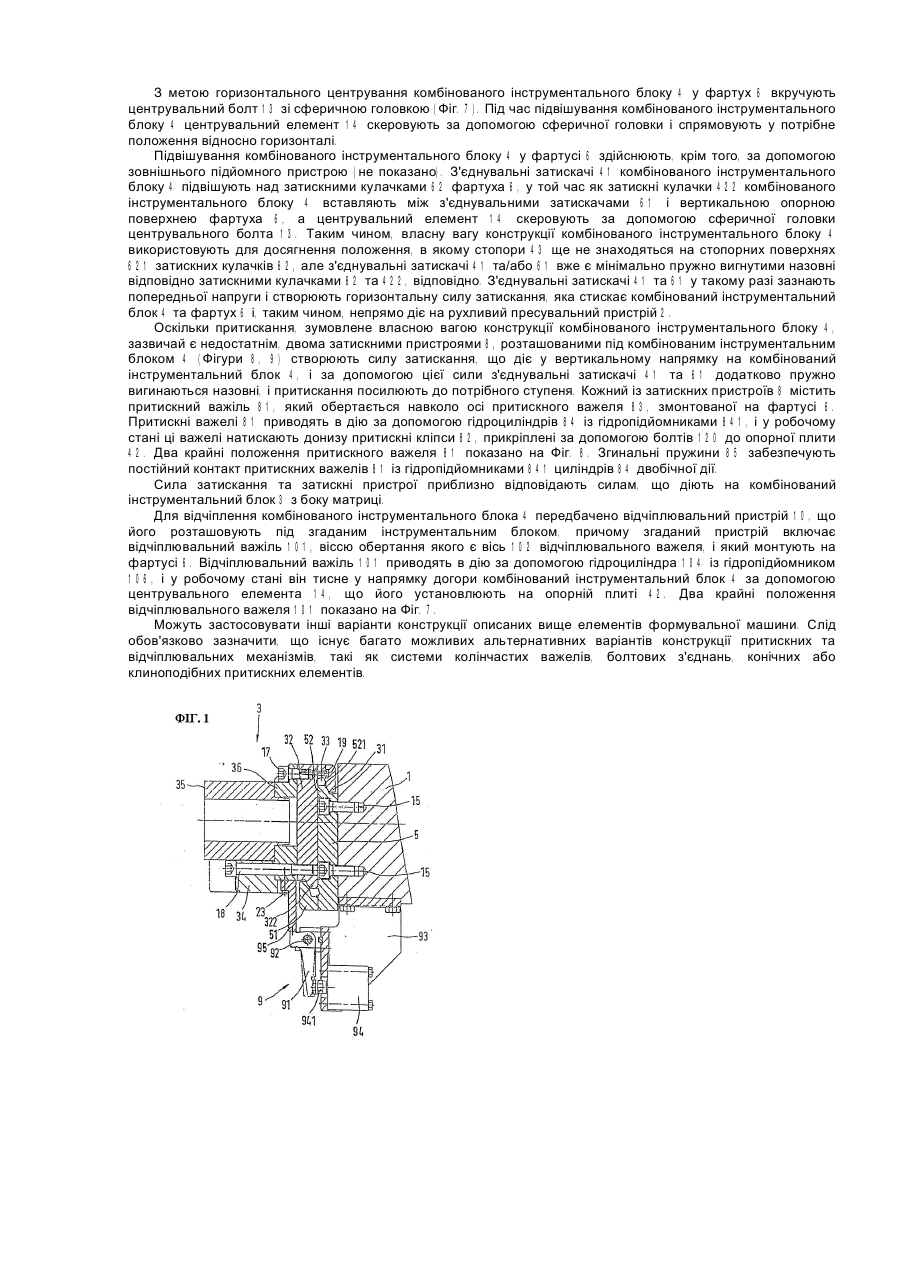

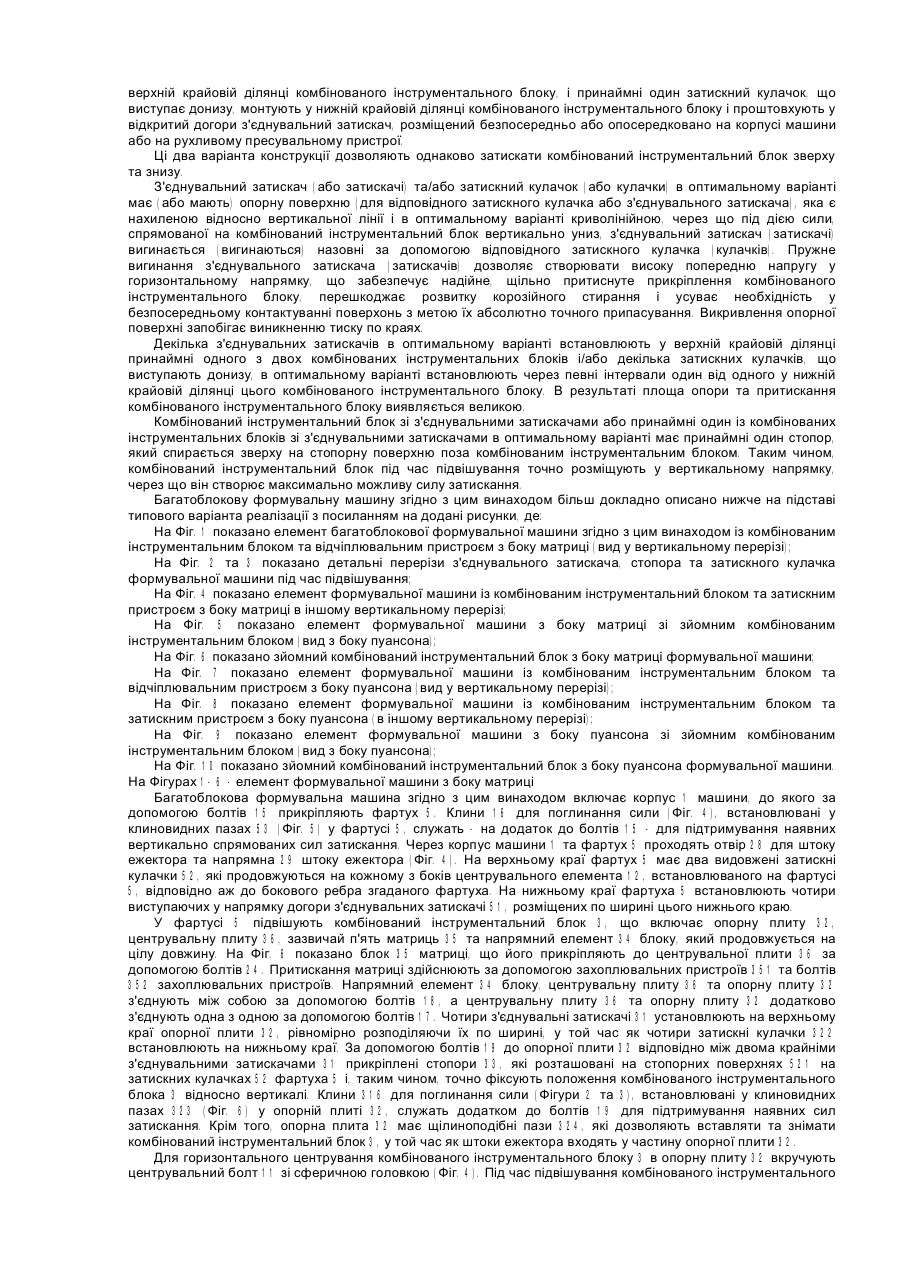

1. Багатоблокова формувальна машина, що включає перший комбінований інструментальний блок, установлений на нерухомій станині машини, і другий комбінований інструментальний блок, установлений на пресувальному повзуні, який встановлений з можливістю зворотно-поступального переміщення у напрямку вказаного першого комбінованого інструментального блока, причому перший і другий комбіновані інструментальні блоки мають взаємодіючі окремі інструментальні блоки, яка відрізняється тим, що принаймні один із двох комбінованих інструментальних блоків має принаймні одну затискну закраїну, якою він підвішений зверху безпосередньо або опосередковано на станині або пресувальному повзуні за допомогою затискного кулачка, розміщеного безпосередньо або опосередковано на станині або на пресувальному повзуні, причому затискна закраїна та затискний кулачок виконані таким чином, що за рахунок власної ваги конструкції комбінованого інструментального блока та/або затискного зусилля, що діє у вертикальному напрямку на комбінований інструментальний блок, створюється пружне притискання у горизонтальному напрямку комбінованого інструментального блока до станини або пресувального повзуна.

2. Формувальна машина за п. 1, яка відрізняється тим, що вказана принаймні одна затискна закраїна змонтована у верхній крайовій ділянці комбінованого інструментального блока і принаймні ще одна додаткова затискна закраїна змонтована у нижній крайовій ділянці комбінованого інструментального блока і підвішена за допомогою додаткового затискного кулачка зверху безпосередньо або опосередковано на станині або на пресувальному повзуні, або принаймні один затискний кулачок, що спрямований донизу, змонтований у нижній крайовій ділянці комбінованого інструментального блока і проштовхнутий у відкриту догори затискну закраїну, встановлену безпосередньо або опосередковано на станині або на пресувальному повзуні.

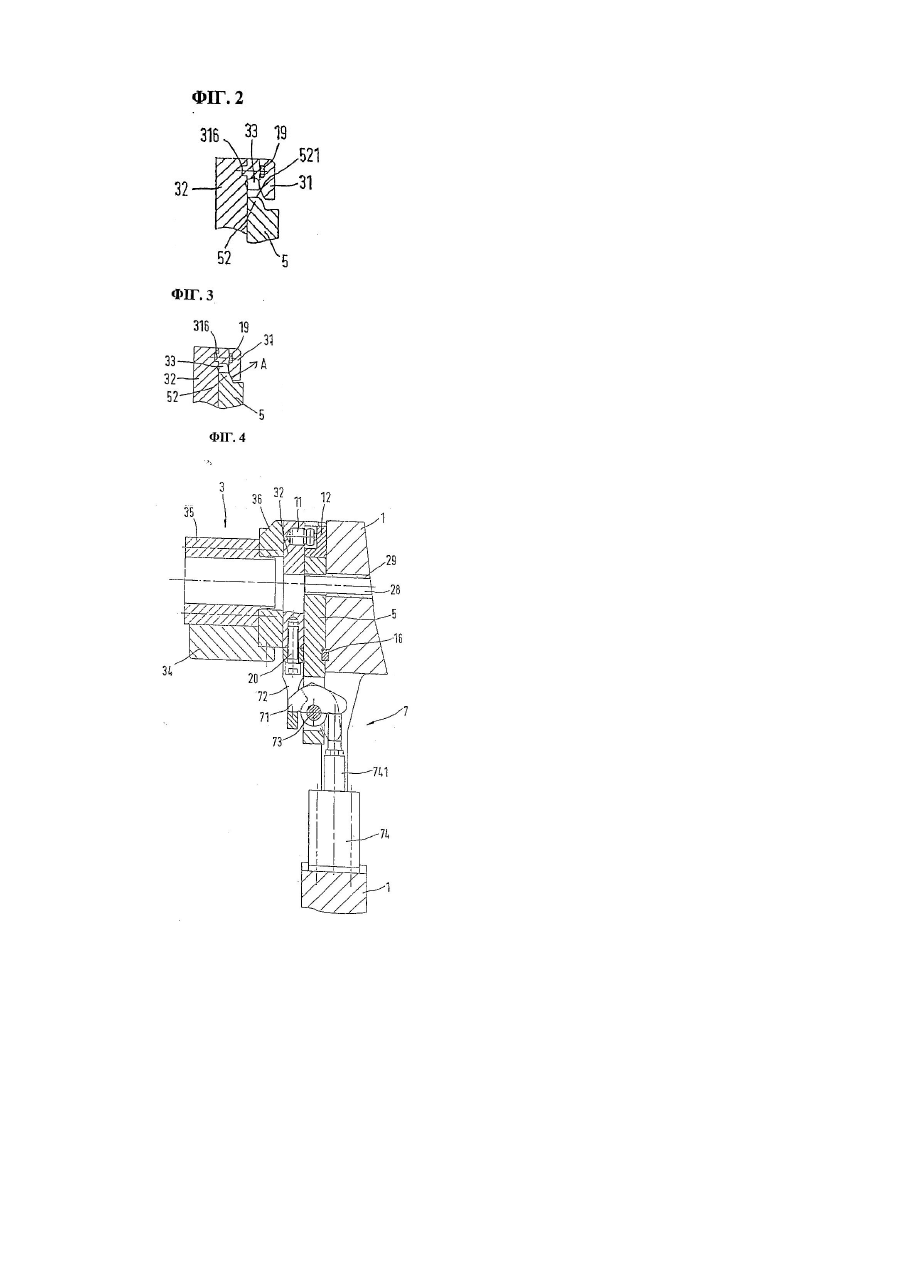

3. Формувальна машина за п. 1 або 2, яка відрізняється тим, що затискна закраїна (закраїни) та/або затискний кулачок (кулачки) має (мають) поверхню прилягання для відповідного затискного кулачка або затискної закраїни, яка є нахиленою відносно вертикальної лінії і в оптимальному варіанті криволінійною, при прикладанні зусилля, спрямованого на комбінований інструментальний блок вертикально униз, затискна закраїна (закраїни) пружно вигинається (вигинаються) назовні за допомогою відповідного затискного кулачка (кулачків).

4. Формувальна машина за будь-яким з пп. 1-3, яка відрізняється тим, що до станини та/або до пресувального повзуна прикріплений фартух або відповідні фартухи, на якому (яких) сформований (сформовані) або до якого (яких) прикріплений (прикріплені) затискний кулачок (кулачки) на боці станини або на боці пресувального повзуна, і при потребі сформовані або прикріплені затискні закраїни.

5. Формувальна машина за будь-яким з пп. 1-4, яка відрізняється тим, що принаймні один із комбінованих інструментальних блоків включає опорну плиту, на якій сформована (сформовані) або до якої прикріплена (прикріплені) затискна закраїна (закраїни) на боці комбінованого інструментального блока, і при потребі сформовані або прикріплені затискні кулачки.

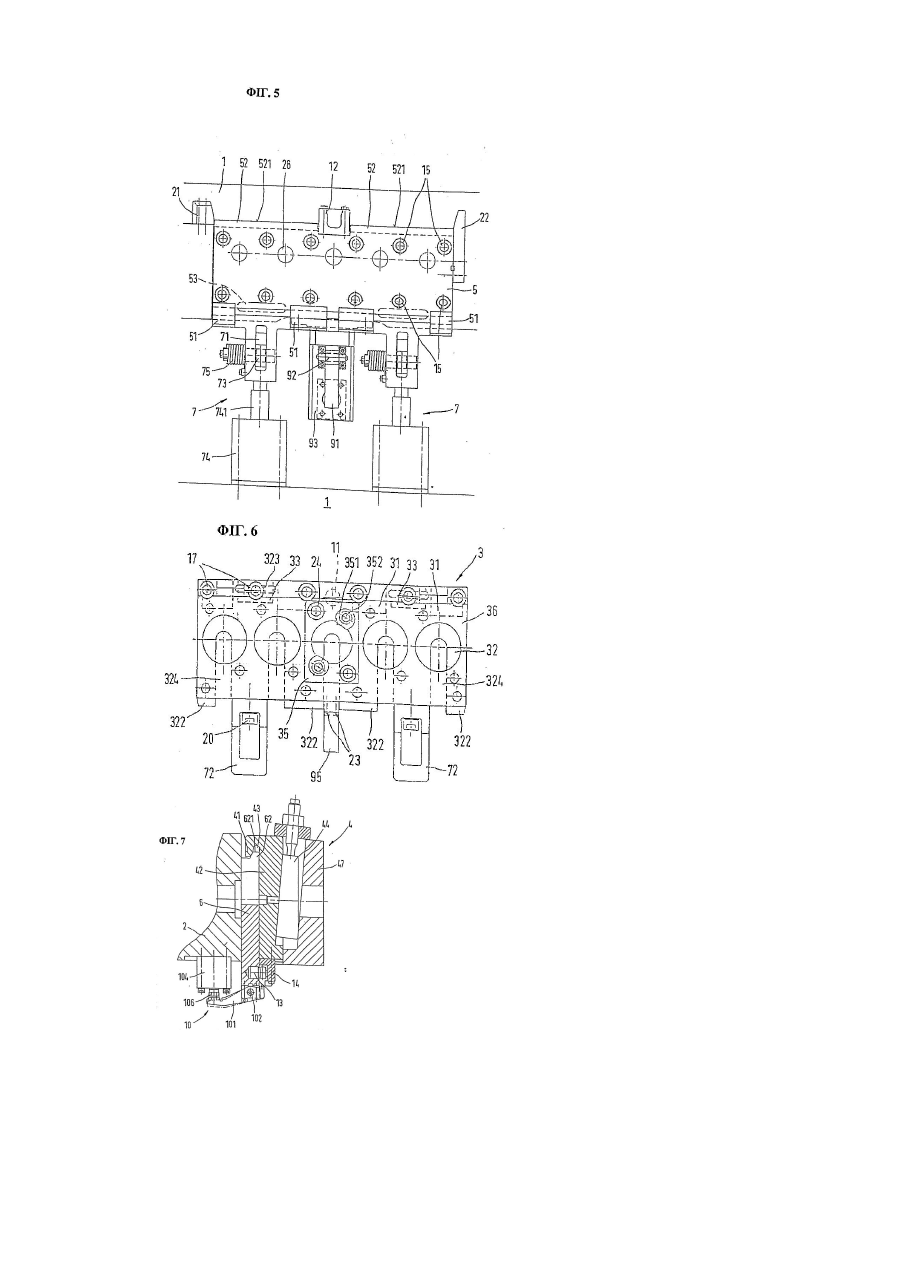

6. Формувальна машина за будь-яким з пп. 1-5, яка відрізняється тим, що множина затискних закраїн розміщена у верхній крайовій ділянці принаймні одного з двох комбінованих інструментальних блоків, та/або множина затискних кулачків, спрямованих донизу, розміщена через певні інтервали один від одного у нижній крайовій ділянці цього комбінованого інструментального блока.

7. Формувальна машина за будь-яким з пп. 1-6, яка відрізняється тим, що має принаймні один затискний пристрій, за допомогою якого може бути створене затискне зусилля, що діє у вертикальному напрямку на один із комбінованих інструментальних блоків, причому є можливість розміщення затискного пристрою під комбінованим інструментальним блоком і включення в конструкцію вказаного затискного пристрою притискного важеля із гідравлічним приводом.

8. Формувальна машина за будь-яким з пп. 1-7, яка відрізняється тим, що має принаймні один відчіплювальний пристрій, за допомогою якого може бути створене відчіплювальне зусилля, що діє у вертикальному напрямку на один із комбінованих інструментальних блоків, причому є можливість розміщення відчіплювального пристрою під комбінованим інструментальним блоком і включення в конструкцію вказаного відчіплювального пристрою відчіплювального важеля із гідравлічним пристроєм.

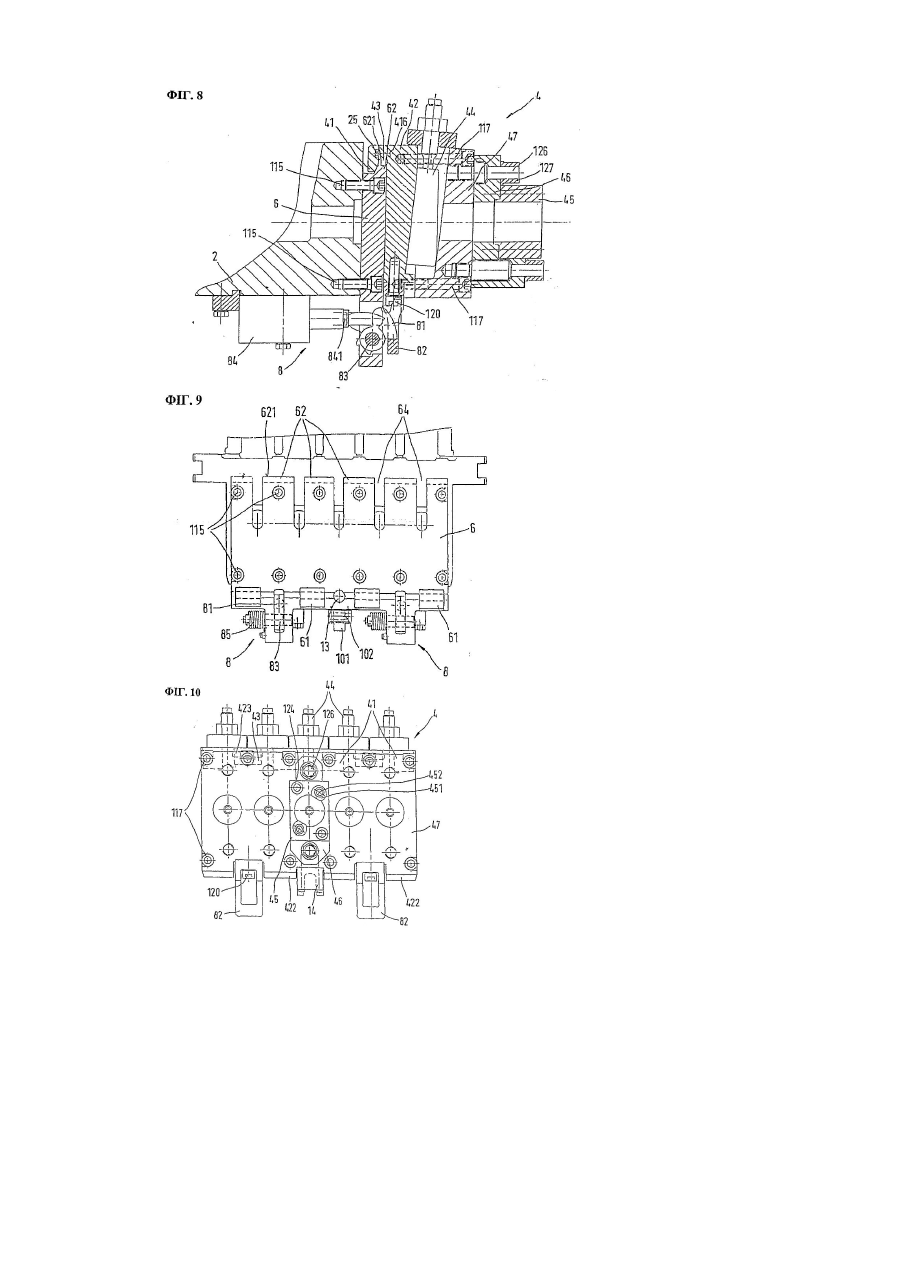

9. Формувальна машина за будь-яким з пп. 1-8, яка відрізняється тим, що комбінований інструментальний блок з затискними закраїнами або принаймні один із комбінованих інструментальних блоків зі затискними закраїнами має принаймні один упор, який спирається зверху на поверхню прилягання поза комбінованим інструментальним блоком з метою точного вертикального центрування останнього.

10. Формувальна машина за будь-яким з пп. 1-9, яка відрізняється тим, що комбінований інструментальний блок з затискними закраїнами або принаймні один із комбінованих інструментальних блоків з затискними закраїнами має центрувальний елемент, зокрема центрувальну цапфу або центрувальний корпус, який взаємодіє із припасувальним елементом, зокрема центрувальним корпусом або центрувальною цапфою, поза комбінованим інструментальним блоком, у разі припасування комбінованого інструментального блока з метою горизонтального центрування останнього.

11. Комбінований інструментальний блок для багатоблокової формувальної машини, яка має нерухому станину машини та пресувальний повзун, який встановлений з можливістю зворотно-поступального переміщення, і містить принаймні два окремих інструментальних блоки, який відрізняється тим, що комбінований інструментальний блок містить принаймні одну затискну закраїну, якою він підвішений зверху безпосередньо або опосередковано на станині або на пресувальному повзуні за допомогою затискного кулачка, розміщеного безпосередньо або опосередковано на станині або на пресувальному повзуні.
