Дезінфікуючий елемент для обробки питної води

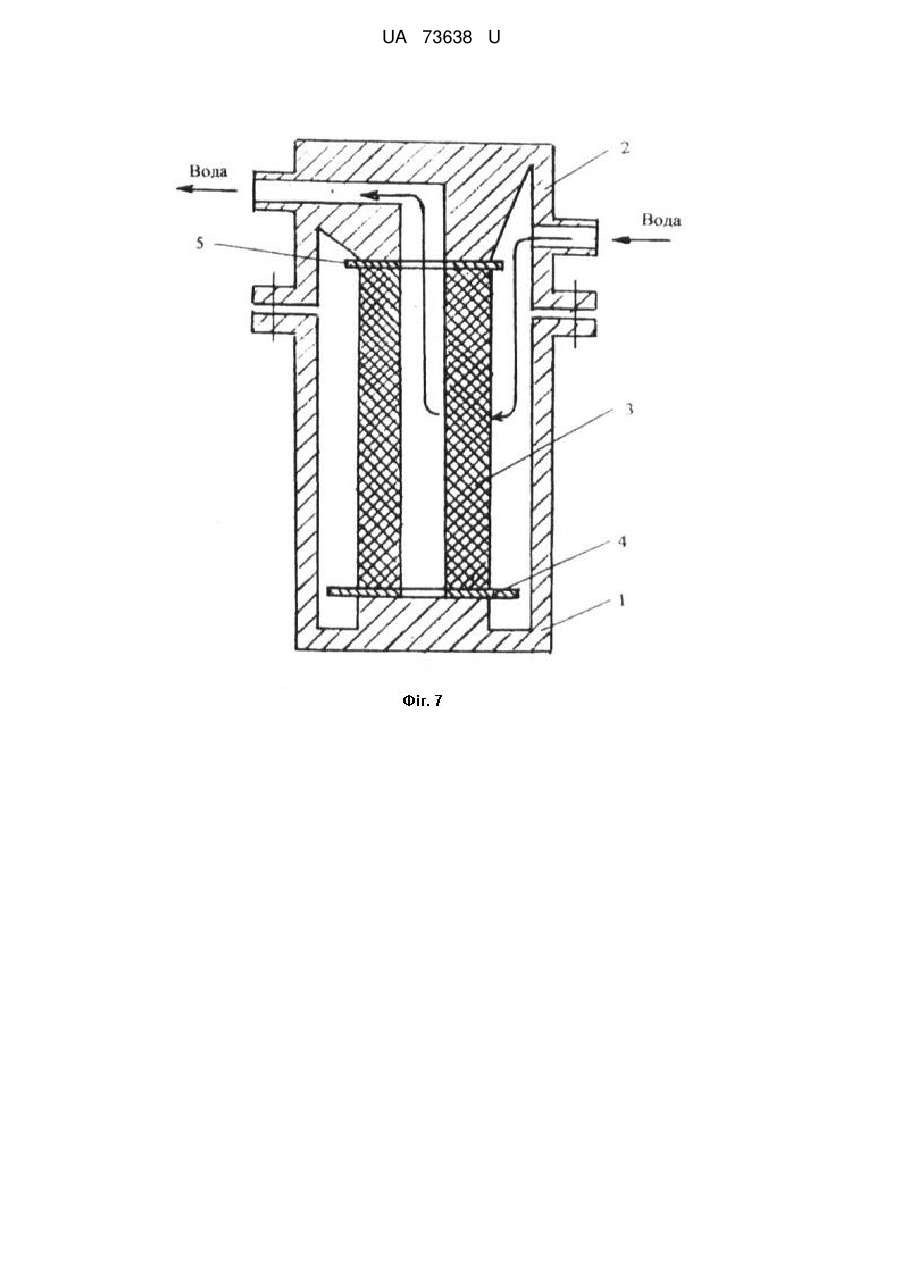

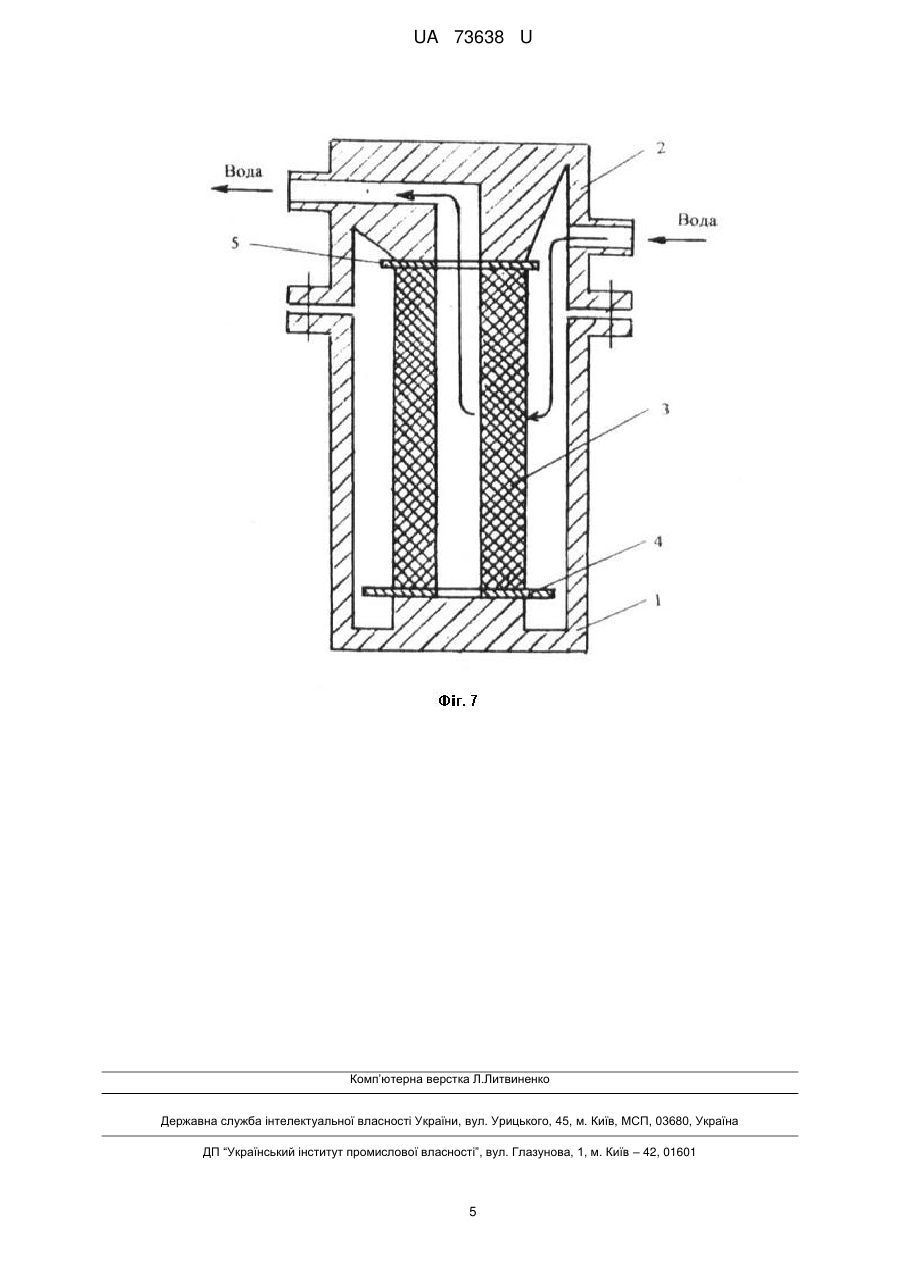

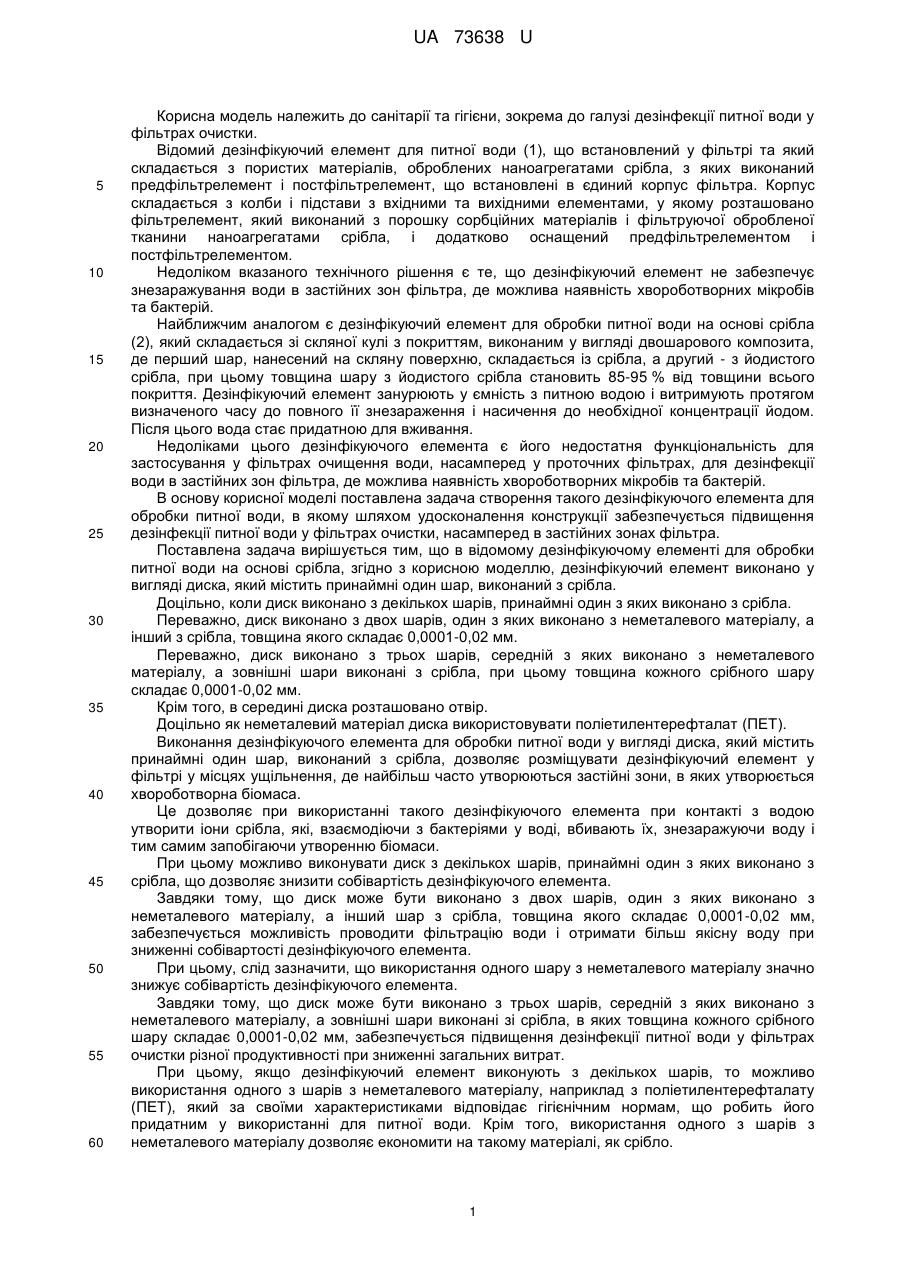

Реферат: UA 73638 U UA 73638 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до санітарії та гігієни, зокрема до галузі дезінфекції питної води у фільтрах очистки. Відомий дезінфікуючий елемент для питної води (1), що встановлений у фільтрі та який складається з пористих матеріалів, оброблених наноагрегатами срібла, з яких виконаний предфільтрелемент і постфільтрелемент, що встановлені в єдиний корпус фільтра. Корпус складається з колби і підстави з вхідними та вихідними елементами, у якому розташовано фільтрелемент, який виконаний з порошку сорбційних матеріалів і фільтруючої обробленої тканини наноагрегатами срібла, і додатково оснащений предфільтрелементом і постфільтрелементом. Недоліком вказаного технічного рішення є те, що дезінфікуючий елемент не забезпечує знезаражування води в застійних зон фільтра, де можлива наявність хвороботворних мікробів та бактерій. Найближчим аналогом є дезінфікуючий елемент для обробки питної води на основі срібла (2), який складається зі скляної кулі з покриттям, виконаним у вигляді двошарового композита, де перший шар, нанесений на скляну поверхню, складається із срібла, а другий - з йодистого срібла, при цьому товщина шару з йодистого срібла становить 85-95 % від товщини всього покриття. Дезінфікуючий елемент занурюють у ємність з питною водою і витримують протягом визначеного часу до повного її знезараження і насичення до необхідної концентрації йодом. Після цього вода стає придатною для вживання. Недоліками цього дезінфікуючого елемента є його недостатня функціональність для застосування у фільтрах очищення води, насамперед у проточних фільтрах, для дезінфекції води в застійних зон фільтра, де можлива наявність хвороботворних мікробів та бактерій. В основу корисної моделі поставлена задача створення такого дезінфікуючого елемента для обробки питної води, в якому шляхом удосконалення конструкції забезпечується підвищення дезінфекції питної води у фільтрах очистки, насамперед в застійних зонах фільтра. Поставлена задача вирішується тим, що в відомому дезінфікуючому елементі для обробки питної води на основі срібла, згідно з корисною моделлю, дезінфікуючий елемент виконано у вигляді диска, який містить принаймні один шар, виконаний з срібла. Доцільно, коли диск виконано з декількох шарів, принаймні один з яких виконано з срібла. Переважно, диск виконано з двох шарів, один з яких виконано з неметалевого матеріалу, а інший з срібла, товщина якого складає 0,0001-0,02 мм. Переважно, диск виконано з трьох шарів, середній з яких виконано з неметалевого матеріалу, а зовнішні шари виконані з срібла, при цьому товщина кожного срібного шару складає 0,0001-0,02 мм. Крім того, в середині диска розташовано отвір. Доцільно як неметалевий матеріал диска використовувати поліетилентерефталат (ПЕТ). Виконання дезінфікуючого елемента для обробки питної води у вигляді диска, який містить принаймні один шар, виконаний з срібла, дозволяє розміщувати дезінфікуючий елемент у фільтрі у місцях ущільнення, де найбільш часто утворюються застійні зони, в яких утворюється хвороботворна біомаса. Це дозволяє при використанні такого дезінфікуючого елемента при контакті з водою утворити іони срібла, які, взаємодіючи з бактеріями у воді, вбивають їх, знезаражуючи воду і тим самим запобігаючи утворенню біомаси. При цьому можливо виконувати диск з декількох шарів, принаймні один з яких виконано з срібла, що дозволяє знизити собівартість дезінфікуючого елемента. Завдяки тому, що диск може бути виконано з двох шарів, один з яких виконано з неметалевого матеріалу, а інший шар з срібла, товщина якого складає 0,0001-0,02 мм, забезпечується можливість проводити фільтрацію води і отримати більш якісну воду при зниженні собівартості дезінфікуючого елемента. При цьому, слід зазначити, що використання одного шару з неметалевого матеріалу значно знижує собівартість дезінфікуючого елемента. Завдяки тому, що диск може бути виконано з трьох шарів, середній з яких виконано з неметалевого матеріалу, а зовнішні шари виконані зі срібла, в яких товщина кожного срібного шару складає 0,0001-0,02 мм, забезпечується підвищення дезінфекції питної води у фільтрах очистки різної продуктивності при зниженні загальних витрат. При цьому, якщо дезінфікуючий елемент виконують з декількох шарів, то можливо використання одного з шарів з неметалевого матеріалу, наприклад з поліетилентерефталату (ПЕТ), який за своїми характеристиками відповідає гігієнічним нормам, що робить його придатним у використанні для питної води. Крім того, використання одного з шарів з неметалевого матеріалу дозволяє економити на такому матеріалі, як срібло. 1 UA 73638 U 5 10 15 20 25 30 35 40 45 50 55 60 Завдяки тому, що в середині диска розташовано отвір, є можливість встановити його поміж фільтром та верхньою кришкою корпуса фільтра, а також знизити собівартість дезінфікуючого елемента. Суть корисної моделі пояснюється кресленнями, де представлені різні види виконання дезінфікуючого елемента для обробки питної води на основі срібла: - фіг. 1 - поперечний розріз дезінфікуючого елемента для обробки питної води на основі срібла (з одного шару без отвору); - фіг. 2 - поперечний розріз дезінфікуючого елемента для обробки питної води на основі срібла (з одного шару з отвором); - фіг. 3 - поперечний розріз дезінфікуючого елемента для обробки питної води на основі срібла (з двох шарів без отвора); - фіг. 4 - поперечний розріз дезінфікуючого елемента для обробки питної води на основі срібла (з двох шарів з отвором); - фіг. 5 - поперечний розріз дезінфікуючого елемента для обробки питної води на основі срібла (з трьох шарів без отвора); - фіг. 6 - загальний вид дезінфікуючого елемента для обробки питної води на основі срібла (з трьох шарів з отвором); - фіг. 7 - загальний вид фільтра для води, в якому використовується дезінфікуючий елемент для обробки питної води на основі срібла. Як видно на кресленнях (фіг. 1-6) дезінфікуючий елемент для обробки питної води на основі срібла може бути виконаний з одного шару срібла, двох шарів, один з яких з неметалевого матеріалу, а інший з срібла; трьох шарів, середній з яких виконано з неметалевого матеріалу, а зовнішні шари виконані з срібла, при цьому кожний з наведених варіантів може виконуватися з отвором або без нього. Виконання дезінфікуючого елемента для обробки питної води на основі срібла у вигляді тонкого диска, який містить срібло, дозволяє використовувати його у фільтрах для питної води та встановлювати дезінфікуючий елемент у нижній і верхній частині ущільнення фільтра, де утворюються застійні зони, в яких через деякий час утворюється хвороботворна біомаса. Як показано на фіг. 7, фільтр для води складається з корпусу (1) з вхідними та вихідними патрубками, знімної кришки (2), фільтруючого елемента (3), дезінфікуючого елемента у вигляді тонкого диска з отвором (5), розташованого у верхній частині фільтра в місці ущільнення, та дезінфікуючого елемента у вигляді тонкого диска (4), розташованого у нижній частині фільтра в місці ущільнення. Пристрій використовують наступним чином. В корпус (1) фільтра встановлюють фільтруючий елемент (3), який ущільнюють в нижній та верхній частині корпусу ущільнювачами. В нижній частині корпусу (1) в місці ущільнення розташовують дезінфікуючий елемент у вигляді тонкого диска (4), а у верхній частині фільтра в місці ущільнення розташовують дезінфікуючий елемент (5), виконаний у вигляді тонкого диска з отвором. Потім корпус фільтра закривають кришкою (2). Вода надходить через отвір у знімній кришці (2) фільтра і, стикаючись з диском (5), створює іони срібла, які переходять у воду. Вода заповнює весь обсяг фільтра і омиває диск (4), який також взаємодіє з водою і збагачує її іонами срібла. Іони срібла взаємодіють з бактеріями, які находяться в воді і вбиваю їх, знезаражуючи воду. Таким чином в застійних зонах фільтра не утворюється хвороботворна біомаса, що підвищує дезінфекцію очищеної води. Приклад 1. В корпус (1) фільтра встановлюють фільтруючий елемент (3), який ущільнюють в нижній та верхній частині корпусу ущільнювачами. В нижній частині корпусу (1) в місці ущільнення розташовують дезінфікуючий елемент у вигляді тонкого диска (4), виконаного зі срібла, товщина якого складає 0,5 мм. У верхній частині фільтра в місці ущільнення розташовують дезінфікуючий елемент (5), виконаний у вигляді тонкого диска з отвором, товщина якого складає 0,5 мм. Потім корпус фільтра закривають кришкою (2). Вода надходить через отвір у знімній кришці (2) фільтра і, стикаючись з диском (5), створює іони срібла, які переходять у воду. Вода заповнює весь обсяг фільтра і омиває диск (4), який також взаємодіє з водою і збагачує її іонами срібла. Іони срібла взаємодіють з бактеріями, які находяться в воді і вбиваю їх, знезаражуючи воду. Таким чином, в застійних зонах фільтра не утворюється хвороботворна біомаса, що підвищує дезінфекцію очищеної води. Приклад 2. В корпус (1) фільтра встановлюють фільтруючий елемент (3), який ущільнюють в нижній та верхній частині корпусу ущільнювачами. В нижній частині корпусу (1) в місці ущільнення розташовують дезінфікуючий елемент у вигляді тонкого диска (4), виконаного зі срібла, товщина 2 UA 73638 U 5 10 15 20 25 30 35 40 45 якого складає 0,01 мм. У верхній частині фільтра в місці ущільнення розташовують дезінфікуючий елемент (5), виконаний у вигляді тонкого диска з отвором, товщина якого складає 0,01 мм. Потім корпус фільтра закривають кришкою (2). Вода надходить через отвір у знімній кришці (2) фільтра і, стикаючись з диском (5), створює іони срібла, які переходять у воду. Вода заповнює весь обсяг фільтра і омиває диск (4), який також взаємодіє з водою і збагачує її іонами срібла. Іони срібла взаємодіють з бактеріями, які находяться в воді і вбиваю їх, знезаражуючи воду. Таким чином, в застійних зонах фільтра не утворюється хвороботворна біомаса, що підвищує дезінфекцію очищеної води. Приклад 3. В корпус (1) фільтра встановлюють фільтруючий елемент (3), який ущільнюють в нижній та верхній частині корпусу ущільнювачами. В нижній частині корпусу (1) в місці ущільнення розташовують дезінфікуючий елемент у вигляді тонкого диска (4), виконаного з двох шарів, один з яких з неметалевого матеріалу, наприклад з поліетилентерефталату (ПЕТ), товщина якого складає 0,01 мм, а інший шар виконано зі срібла, товщина якого складає 0,02 мм. У верхній частині фільтра в місці ущільнення розташовують аналогічний дезінфікуючий елемент (5), але виконаний у вигляді тонкого диска з отвором. Потім корпус фільтра закривають кришкою (2). Вода надходить через отвір у знімній кришці (2) фільтра і, стикаючись з диском (5), створює іони срібла, які переходять у воду. Вода заповнює весь обсяг фільтра і омиває диск (4), який також взаємодіє з водою і збагачує її іонами срібла. Іони срібла взаємодіють з бактеріями, які находяться в воді і вбиваю їх, знезаражуючи воду. Таким чином, в застійних зонах фільтра не утворюється хвороботворна біомаса, що підвищує дезінфекцію очищеної води. Приклад 4. В корпус (1) фільтра встановлюють фільтруючий елемент (3), який ущільнюють в нижній та верхній частині корпусу ущільнювачами. В нижній частині корпусу (1) в місці ущільнення розташовують дезінфікуючий елемент у вигляді тонкого диска (4), виконаного з трьох шарів, середній з яких виконано з неметалевого матеріалу, наприклад з поліетилентерефталат (ПЕТ), товщина якого складає 0,5 мм, а зовнішні шари виконані з срібла. При цьому товщина кожного срібного шару складає 0,0001 мм. У верхній частині фільтра в місці ущільнення розташовують аналогічний дезінфікуючий елемент (5), але виконаний у вигляді тонкого диска, але з отвором. Потім корпус фільтра закривають кришкою (2). Вода надходить через отвір у знімній кришці (2) фільтра і, стикаючись з диском (5), створює іони срібла, які переходять у воду. Вода заповнює весь обсяг фільтра і омиває диск (4), який також взаємодіє з водою і збагачує її іонами срібла. Іони срібла взаємодіють з бактеріями, які находяться в воді і вбиває їх, знезаражуючи воду. Вищенаведені приклади характеризують здійснення даного рішення. Однак, вони носять ілюстративний характер і необмежують інші варіанти використання. Таким чином, запропонований дезінфікуючий елемент для обробки питної води на основі срібла, виконаний у вигляді диска, забезпечує підвищення дезінфекції питної води у фільтрах очистки шляхом створення дезінфікуючого ефекту в застійних зонах фільтра, де можлива наявність хвороботворних мікробів та бактерій. Джерела інформації: 6 1. Патент Російської Федерації № 78685 U1, МПК B01D24/00, 29/00. опубл. 10.12.2008. 6 2. Патент України № 33030 С2, МПК C02F1/50, 1/42. опубл. в бюл. № 6, 17.06.2002. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Дезінфікуючий елемент для обробки питної води на основі срібла, який відрізняється тим, що дезінфікуючий елемент виконано у вигляді диска, який містить принаймні один шар, виконаний з срібла. 2. Дезінфікуючий елемент за п. 1, який відрізняється тим, що диск виконано з декількох шарів, принаймні один з яких виконано з срібла. 3. Дезінфікуючий елемент за п. 2, який відрізняється тим, що диск виконано з двох шарів, один з яких виконано з неметалевого матеріалу, а інший з срібла, товщина якого складає 0,0001-0,02 мм. 4. Дезінфікуючий елемент за п. 2, який відрізняється тим, що диск виконано з трьох шарів, середній з яких виконано з неметалевого матеріалу, а зовнішні шари виконані з срібла, при цьому товщина кожного срібного шару складає 0,0001-0,02 мм. 3 UA 73638 U 5. Дезінфікуючий елемент за пп. 1-4, який відрізняється тим, що в середині диска розташовано отвір. 6. Дезінфікуючий елемент за пп. 3-5, який відрізняється тим, що як неметалевий матеріал диска використовують поліетилентерефталат (ПЕТ). 4 UA 73638 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
