Батутний комплекс «sky park»

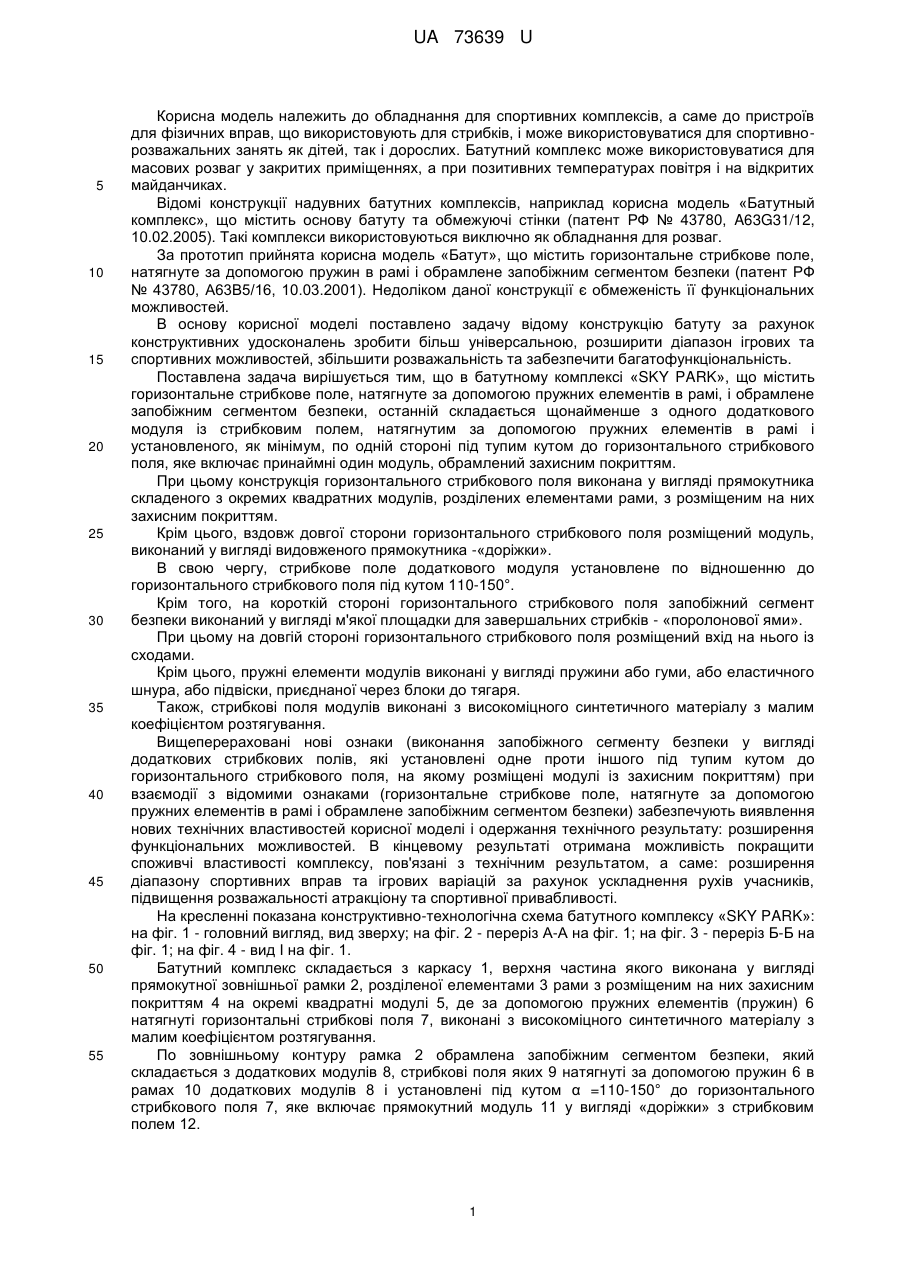

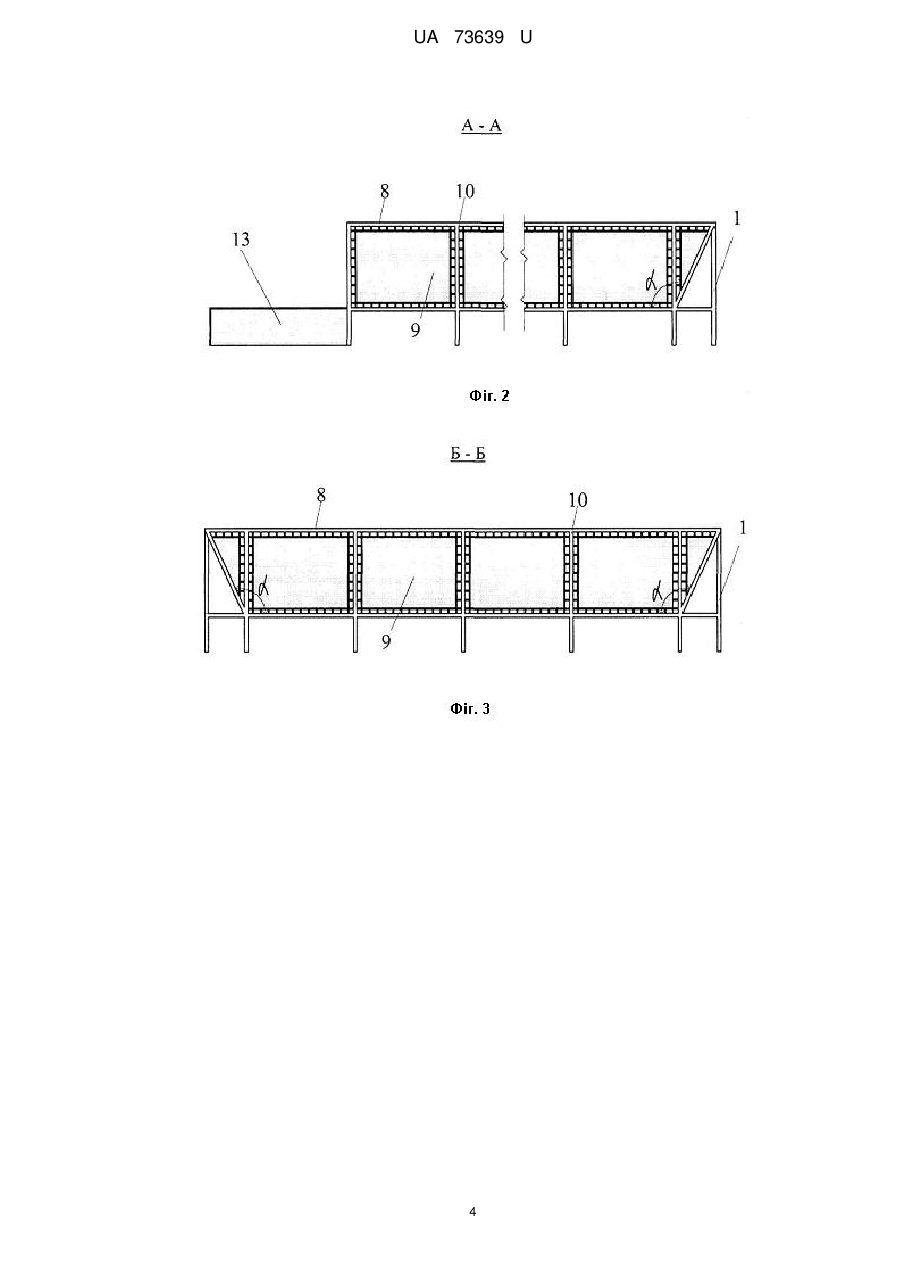

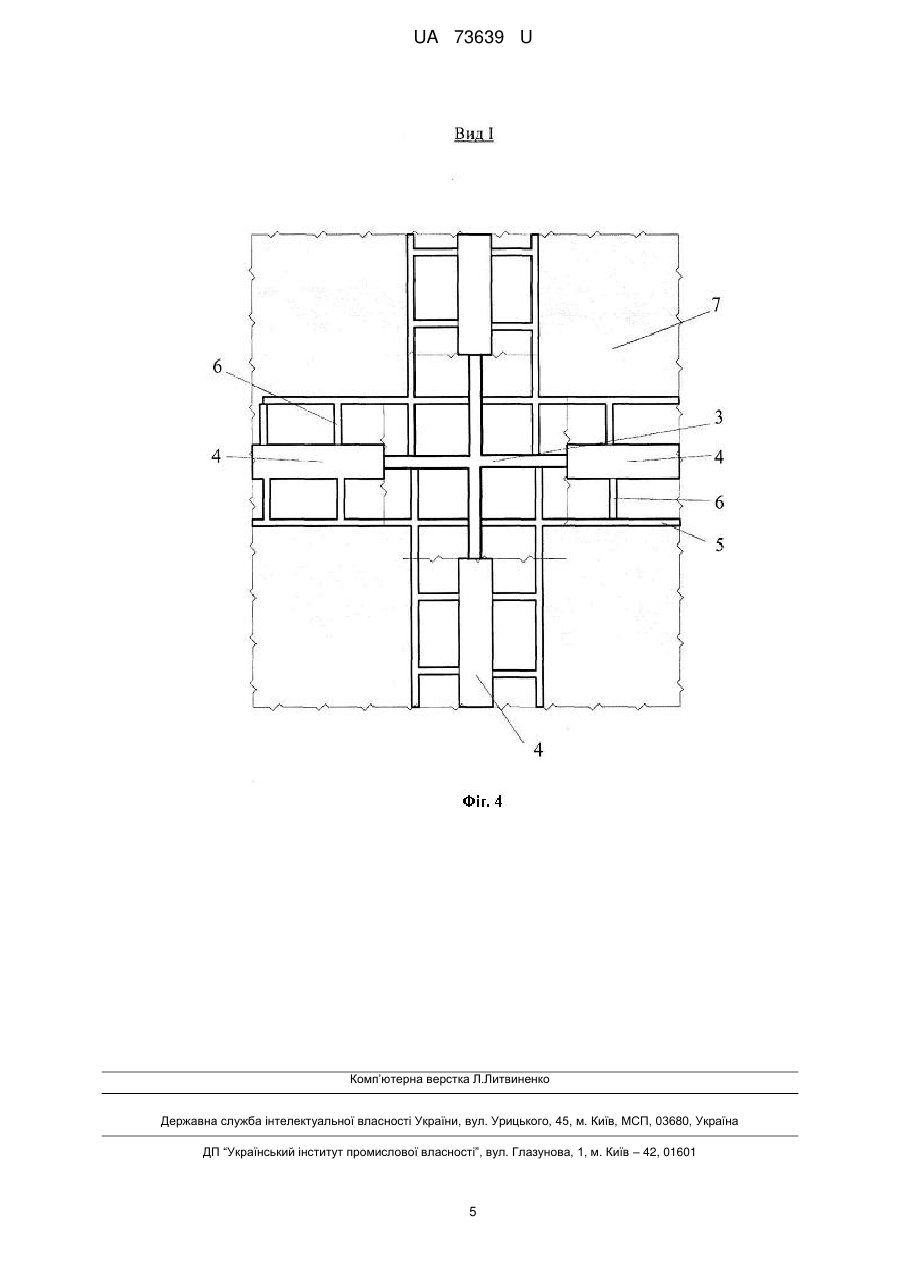

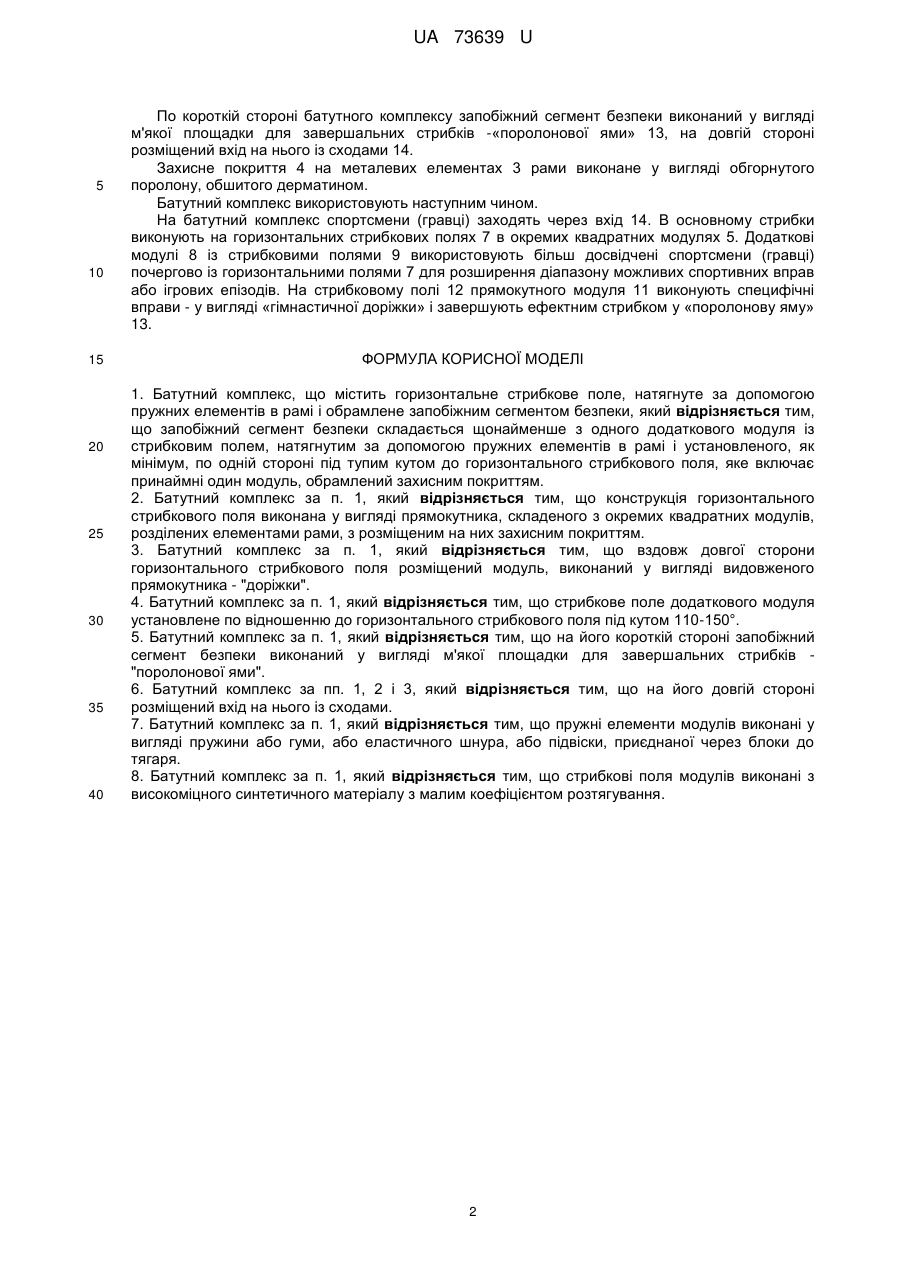

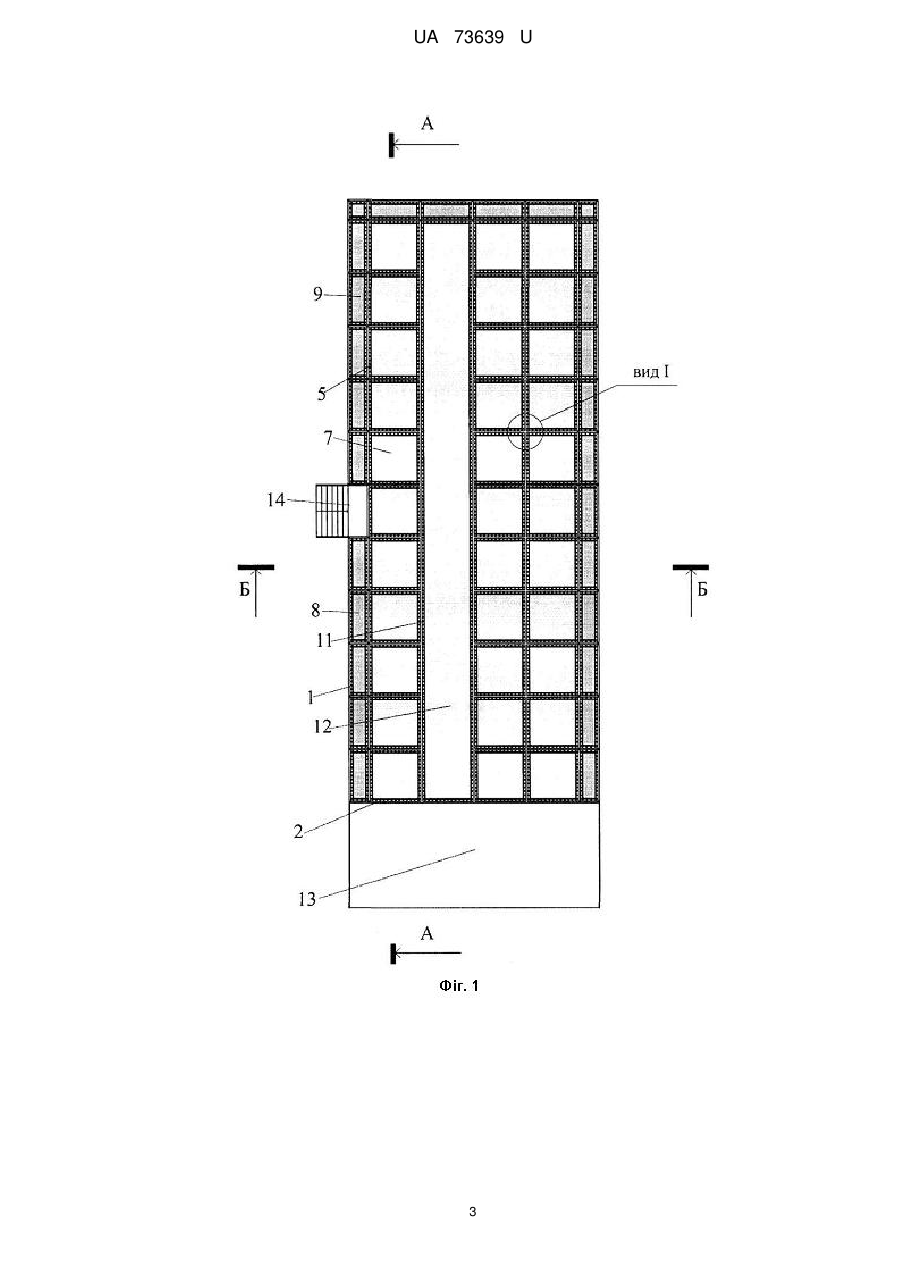

Реферат: UA 73639 U UA 73639 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обладнання для спортивних комплексів, а саме до пристроїв для фізичних вправ, що використовують для стрибків, і може використовуватися для спортивнорозважальних занять як дітей, так і дорослих. Батутний комплекс може використовуватися для масових розваг у закритих приміщеннях, а при позитивних температурах повітря і на відкритих майданчиках. Відомі конструкції надувних батутних комплексів, наприклад корисна модель «Батутный комплекс», що містить основу батуту та обмежуючі стінки (патент РФ № 43780, A63G31/12, 10.02.2005). Такі комплекси використовуються виключно як обладнання для розваг. За прототип прийнята корисна модель «Батут», що містить горизонтальне стрибкове поле, натягнуте за допомогою пружин в рамі і обрамлене запобіжним сегментом безпеки (патент РФ № 43780, А63В5/16, 10.03.2001). Недоліком даної конструкції є обмеженість її функціональних можливостей. В основу корисної моделі поставлено задачу відому конструкцію батуту за рахунок конструктивних удосконалень зробити більш універсальною, розширити діапазон ігрових та спортивних можливостей, збільшити розважальність та забезпечити багатофункціональність. Поставлена задача вирішується тим, що в батутному комплексі «SKY PARK», що містить горизонтальне стрибкове поле, натягнуте за допомогою пружних елементів в рамі, і обрамлене запобіжним сегментом безпеки, останній складається щонайменше з одного додаткового модуля із стрибковим полем, натягнутим за допомогою пружних елементів в рамі і установленого, як мінімум, по одній стороні під тупим кутом до горизонтального стрибкового поля, яке включає принаймні один модуль, обрамлений захисним покриттям. При цьому конструкція горизонтального стрибкового поля виконана у вигляді прямокутника складеного з окремих квадратних модулів, розділених елементами рами, з розміщеним на них захисним покриттям. Крім цього, вздовж довгої сторони горизонтального стрибкового поля розміщений модуль, виконаний у вигляді видовженого прямокутника -«доріжки». В свою чергу, стрибкове поле додаткового модуля установлене по відношенню до горизонтального стрибкового поля під кутом 110-150°. Крім того, на короткій стороні горизонтального стрибкового поля запобіжний сегмент безпеки виконаний у вигляді м'якої площадки для завершальних стрибків - «поролонової ями». При цьому на довгій стороні горизонтального стрибкового поля розміщений вхід на нього із сходами. Крім цього, пружні елементи модулів виконані у вигляді пружини або гуми, або еластичного шнура, або підвіски, приєднаної через блоки до тягаря. Також, стрибкові поля модулів виконані з високоміцного синтетичного матеріалу з малим коефіцієнтом розтягування. Вищеперераховані нові ознаки (виконання запобіжного сегменту безпеки у вигляді додаткових стрибкових полів, які установлені одне проти іншого під тупим кутом до горизонтального стрибкового поля, на якому розміщені модулі із захисним покриттям) при взаємодії з відомими ознаками (горизонтальне стрибкове поле, натягнуте за допомогою пружних елементів в рамі і обрамлене запобіжним сегментом безпеки) забезпечують виявлення нових технічних властивостей корисної моделі і одержання технічного результату: розширення функціональних можливостей. В кінцевому результаті отримана можливість покращити споживчі властивості комплексу, пов'язані з технічним результатом, а саме: розширення діапазону спортивних вправ та ігрових варіацій за рахунок ускладнення рухів учасників, підвищення розважальності атракціону та спортивної привабливості. На кресленні показана конструктивно-технологічна схема батутного комплексу «SKY PARK»: на фіг. 1 - головний вигляд, вид зверху; на фіг. 2 - переріз А-А на фіг. 1; на фіг. 3 - переріз Б-Б на фіг. 1; на фіг. 4 - вид І на фіг. 1. Батутний комплекс складається з каркасу 1, верхня частина якого виконана у вигляді прямокутної зовнішньої рамки 2, розділеної елементами 3 рами з розміщеним на них захисним покриттям 4 на окремі квадратні модулі 5, де за допомогою пружних елементів (пружин) 6 натягнуті горизонтальні стрибкові поля 7, виконані з високоміцного синтетичного матеріалу з малим коефіцієнтом розтягування. По зовнішньому контуру рамка 2 обрамлена запобіжним сегментом безпеки, який складається з додаткових модулів 8, стрибкові поля яких 9 натягнуті за допомогою пружин 6 в рамах 10 додаткових модулів 8 і установлені під кутом α =110-150° до горизонтального стрибкового поля 7, яке включає прямокутний модуль 11 у вигляді «доріжки» зстрибковим полем 12. 1 UA 73639 U 5 10 15 20 25 30 35 40 По короткій стороні батутного комплексу запобіжний сегмент безпеки виконаний у вигляді м'якої площадки для завершальних стрибків -«поролонової ями» 13, на довгій стороні розміщений вхід на нього із сходами 14. Захисне покриття 4 на металевих елементах 3 рами виконане у вигляді обгорнутого поролону, обшитого дерматином. Батутний комплекс використовують наступним чином. На батутний комплекс спортсмени (гравці) заходять через вхід 14. В основному стрибки виконують на горизонтальних стрибкових полях 7 в окремих квадратних модулях 5. Додаткові модулі 8 із стрибковими полями 9 використовують більш досвідчені спортсмени (гравці) почергово із горизонтальними полями 7 для розширення діапазону можливих спортивних вправ або ігрових епізодів. На стрибковому полі 12 прямокутного модуля 11 виконують специфічні вправи - у вигляді «гімнастичної доріжки» і завершують ефектним стрибком у «поролонову яму» 13. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Батутний комплекс, що містить горизонтальне стрибкове поле, натягнуте за допомогою пружних елементів в рамі і обрамлене запобіжним сегментом безпеки, який відрізняється тим, що запобіжний сегмент безпеки складається щонайменше з одного додаткового модуля із стрибковим полем, натягнутим за допомогою пружних елементів в рамі і установленого, як мінімум, по одній стороні під тупим кутом до горизонтального стрибкового поля, яке включає принаймні один модуль, обрамлений захисним покриттям. 2. Батутний комплекс за п. 1, який відрізняється тим, що конструкція горизонтального стрибкового поля виконана у вигляді прямокутника, складеного з окремих квадратних модулів, розділених елементами рами, з розміщеним на них захисним покриттям. 3. Батутний комплекс за п. 1, який відрізняється тим, що вздовж довгої сторони горизонтального стрибкового поля розміщений модуль, виконаний у вигляді видовженого прямокутника - "доріжки". 4. Батутний комплекс за п. 1, який відрізняється тим, що стрибкове поле додаткового модуля установлене по відношенню до горизонтального стрибкового поля під кутом 110-150°. 5. Батутний комплекс за п. 1, який відрізняється тим, що на його короткій стороні запобіжний сегмент безпеки виконаний у вигляді м'якої площадки для завершальних стрибків "поролонової ями". 6. Батутний комплекс за пп. 1, 2 і 3, який відрізняється тим, що на його довгій стороні розміщений вхід на нього із сходами. 7. Батутний комплекс за п. 1, який відрізняється тим, що пружні елементи модулів виконані у вигляді пружини або гуми, або еластичного шнура, або підвіски, приєднаної через блоки до тягаря. 8. Батутний комплекс за п. 1, який відрізняється тим, що стрибкові поля модулів виконані з високоміцного синтетичного матеріалу з малим коефіцієнтом розтягування. 2 UA 73639 U 3 UA 73639 U 4 UA 73639 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
