Дерматом з секторним механізмом для зрізування середнього, сітчастого епідермотранслокалізаційного аутодермотрансплантата з кратністю збільшення площі від 1 до 2

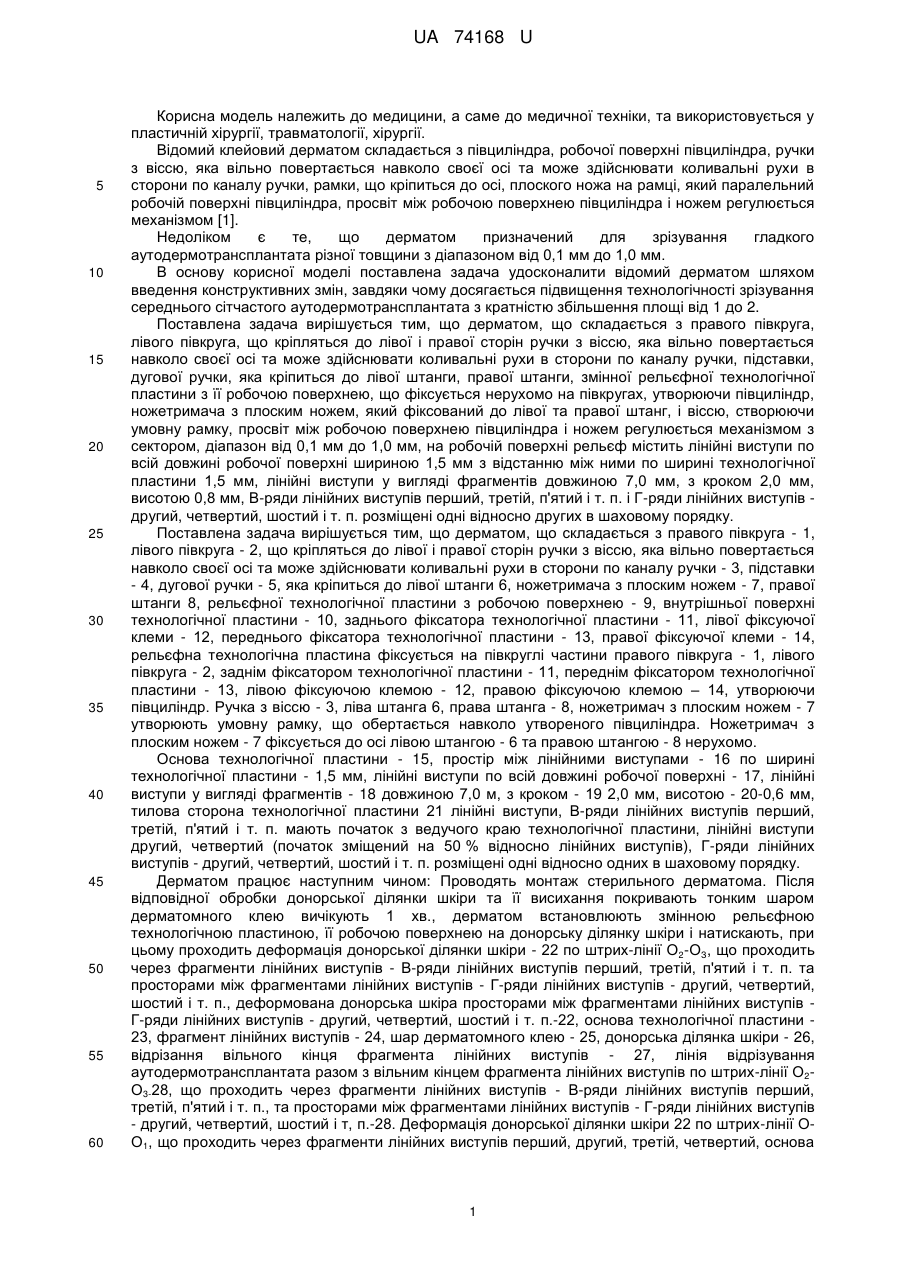

Реферат: UA 74168 U UA 74168 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до медичної техніки, та використовується у пластичній хірургії, травматології, хірургії. Відомий клейовий дерматом складається з півциліндра, робочої поверхні півциліндра, ручки з віссю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки, рамки, що кріпиться до осі, плоского ножа на рамці, який паралельний робочій поверхні півциліндра, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом [1]. Недоліком є те, що дерматом призначений для зрізування гладкого аутодермотрансплантата різної товщини з діапазоном від 0,1 мм до 1,0 мм. В основу корисної моделі поставлена задача удосконалити відомий дерматом шляхом введення конструктивних змін, завдяки чому досягається підвищення технологічності зрізування середнього сітчастого аутодермотрансплантата з кратністю збільшення площі від 1 до 2. Поставлена задача вирішується тим, що дерматом, що складається з правого півкруга, лівого півкруга, що кріпляться до лівої і правої сторін ручки з віссю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки, підставки, дугової ручки, яка кріпиться до лівої штанги, правої штанги, змінної рельєфної технологічної пластини з її робочою поверхнею, що фіксується нерухомо на півкругах, утворюючи півциліндр, ножетримача з плоским ножем, який фіксований до лівої та правої штанг, і віссю, створюючи умовну рамку, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом з сектором, діапазон від 0,1 мм до 1,0 мм, на робочій поверхні рельєф містить лінійні виступи по всій довжині робочої поверхні шириною 1,5 мм з відстанню між ними по ширині технологічної пластини 1,5 мм, лінійні виступи у вигляді фрагментів довжиною 7,0 мм, з кроком 2,0 мм, висотою 0,8 мм, В-ряди лінійних виступів перший, третій, п'ятий і т. п. і Г-ряди лінійних виступів другий, четвертий, шостий і т. п. розміщені одні відносно других в шаховому порядку. Поставлена задача вирішується тим, що дерматом, що складається з правого півкруга - 1, лівого півкруга - 2, що кріпляться до лівої і правої сторін ручки з віссю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки - 3, підставки - 4, дугової ручки - 5, яка кріпиться до лівої штанги 6, ножетримача з плоским ножем - 7, правої штанги 8, рельєфної технологічної пластини з робочою поверхнею - 9, внутрішньої поверхні технологічної пластини - 10, заднього фіксатора технологічної пластини - 11, лівої фіксуючої клеми - 12, переднього фіксатора технологічної пластини - 13, правої фіксуючої клеми - 14, рельєфна технологічна пластина фіксується на півкруглі частини правого півкруга - 1, лівого півкруга - 2, заднім фіксатором технологічної пластини - 11, переднім фіксатором технологічної пластини - 13, лівою фіксуючою клемою - 12, правою фіксуючою клемою – 14, утворюючи півциліндр. Ручка з віссю - 3, ліва штанга 6, права штанга - 8, ножетримач з плоским ножем - 7 утворюють умовну рамку, що обертається навколо утвореного півциліндра. Ножетримач з плоским ножем - 7 фіксується до осі лівою штангою - 6 та правою штангою - 8 нерухомо. Основа технологічної пластини - 15, простір між лінійними виступами - 16 по ширині технологічної пластини - 1,5 мм, лінійні виступи по всій довжині робочої поверхні - 17, лінійні виступи у вигляді фрагментів - 18 довжиною 7,0 м, з кроком - 19 2,0 мм, висотою - 20-0,6 мм, тилова сторона технологічної пластини 21 лінійні виступи, В-ряди лінійних виступів перший, третій, п'ятий і т. п. мають початок з ведучого краю технологічної пластини, лінійні виступи другий, четвертий (початок зміщений на 50 % відносно лінійних виступів), Г-ряди лінійних виступів - другий, четвертий, шостий і т. п. розміщені одні відносно одних в шаховому порядку. Дерматом працює наступним чином: Проводять монтаж стерильного дерматома. Після відповідної обробки донорської ділянки шкіри та її висихання покривають тонким шаром дерматомного клею вичікують 1 хв., дерматом встановлюють змінною рельєфною технологічною пластиною, її робочою поверхнею на донорську ділянку шкіри і натискають, при цьому проходить деформація донорської ділянки шкіри - 22 по штрих-лінії О2-ОЗ, що проходить через фрагменти лінійних виступів - В-ряди лінійних виступів перший, третій, п'ятий і т. п. та просторами між фрагментами лінійних виступів - Г-ряди лінійних виступів - другий, четвертий, шостий і т. п., деформована донорська шкіра просторами між фрагментами лінійних виступів Г-ряди лінійних виступів - другий, четвертий, шостий і т. п.-22, основа технологічної пластини 23, фрагмент лінійних виступів - 24, шар дерматомного клею - 25, донорська ділянка шкіри - 26, відрізання вільного кінця фрагмента лінійних виступів - 27, лінія відрізування аутодермотрансплантата разом з вільним кінцем фрагмента лінійних виступів по штрих-лінії О2О3-28, що проходить через фрагменти лінійних виступів - В-ряди лінійних виступів перший, третій, п'ятий і т. п., та просторами між фрагментами лінійних виступів - Г-ряди лінійних виступів - другий, четвертий, шостий і т, п.-28. Деформація донорської ділянки шкіри 22 по штрих-лінії ОО1, що проходить через фрагменти лінійних виступів перший, другий, третій, четвертий, основа 1 UA 74168 U 5 10 15 20 25 30 35 40 45 50 55 60 технологічної пластини - 23, фрагмент лінійних виступів - 24, шар дерматомного клею - 25, донорська ділянка шкіри - 26, відрізання вільного кінця фрагмента лінійних виступів - 27, лінія відрізування аутодермотрансплантата разом з вільним кінцем фрагмента лінійних виступів по штрих-лінії О-О1-28. Притискуючи та повертаючи дерматом ручкою одночасно, проводять ріжучі рухи плоского ножа та відрізають аутодермотрансплантат на рівні 0,2 мм нижче вільних кінців фрагментів лінійних виступів разом із донорською ділянкою шкіри. Після відрізання аутодермотрансплантата проводять відділення останнього від робочої поверхні півциліндра. Отриманий сітчастий аутодермотрансплантат при розправленні повинен мати правильні чотирикутники, товщина якого О3-О4 0,6 мм, ширина 1,5 мм, кут ABC 90 градусів, кут BCD 90 градусів, сторона правильного чотирикутники ABCD 3,5 мм, дерма епідермотранслокалізаційного сітчастого аутодермотрансплантата 29, епідерміс епідермотранслокалізаційного сітчастого аутодермотрансплантата - 30. Донорська ділянка містить дермальну рану - 31, епідермальні острівці - 32, шкіра навколо донорської рани - 33. Фіг. 1. Правий півкруг - 1, лівий півкруг - 2, що кріпляться до ручки з віссю - 3, підставка - 4, дугова ручка - 5, яка кріпиться до лівої штанги 6, ножетримач з плоским ножем - 7, права штанга 8. Фіг. 2. Робоча поверхня - 9, внутрішня поверхня - 10, задній фіксатор пластини - 11, ліва фіксуюча клема - 12, передній фіксатор пластини - 13, права фіксуюча клема - 14. Фіг. 3. Основа технологічної пластини -15, простір по ширині між лінійними виступами - 16, лінійні виступи - 17, лінійні виступи у вигляді фрагментів - 18, простір між фрагментами - 19 висота фрагмент - 20, тилова сторона технологічної пластини 21, В-ряди лінійних виступів перший, третій, п'ятий і т. п., Г-ряди другий, четвертий, шостий і т. п. розміщені одні відносно одних в шаховому порядку. Фіг, 4. Зріз А-А1 Деформована ділянка донорської шкіри - 22, зріз А-А1 по штрих-лінії О2-О3, основа технологічної пластини - 23, фрагмент лінійних виступів - 24, шар дерматомного клею 25, донорська ділянка шкіри - 26, відрізання вільного кінця фрагмента лінійних виступів - 27, лінія відрізання аутодермотрансплантата разом з вільним кінцем фрагмента лінійних виступів по штрих-лінії О2-О3-28. Фіг. 5 Зріз Б-Б1 Деформована ділянка донорської шкіри - 22, зріз А-А1 по штрих-лінії О-О1, основа технологічної пластини - 23, фрагмент лінійних виступів - 24, шар дерматомного клею 25, донорська ділянка шкіри - 26, відрізання вільного кінця фрагмента лінійних виступів - 27, лінія відрізування аутодермотрансплантата разом з вільним кінцем фрагмента лінійних виступів по штрих-лінії О-О1-28. Фіг. 6. Товщина епідермотранслокалізаційного сітчастого аутодермотрансплантата О 4-О5, ширина 1,5 мм, кут ABC 90 градусів, кут BCD 90 градусів, сторона правильного чотирикутники ABCD 3,5 мм, дерма епідермотранслокалізаційного сітчастого аутодермотрансплантата - 29, епідерміс епідермотранслокалізаційного сітчастого аутодермотрансплантата - 30. Фіг.7 Дермальна рана - 31, епідермальні острівці - 32, шкіра навколо донорської рани - 33. Фіг. 8. Притискування дерматома робочою рельєфною поверхнею до донорської ділянки шкіри. Фіг. 9. Процес притискання та повертання дерматома ручкою одночасно. Фіг. 10. Відрізання епідермотранслокалізаційного аутодермотрансплантата. Отриманий тонкий сітчастий епідермотранслокалізаційний аутодермотрансплантат з кратністю збільшення площі від 1 до 2, дозволяє провести аутодермопластику гранулюючої рани, площею у два рази більшою, скорочується загоєння донорської рани за рахунок епідермальних острівців. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Дерматом з секторним механізмом для зрізування середнього, сітчастого епідермотранслокалізаційного аутодермотрансплантата з кратністю збільшення площі від 1 до 2, що складається з півциліндра, робочої поверхні півциліндра, ручки з віссю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки, рамки, що кріпиться до осі, плоского ножа на рамці, який паралельний робочій поверхні півциліндра, між робочою поверхнею півциліндра і ножем є просвіт, що регулюється механізмом, який відрізняється тим, що складається з правого півкруга, лівого півкруга, які фіксовані до лівої і правої сторін ручки, змінної рельєфної технологічної пластини з робочою поверхнею на півкругах, рельєф являє собою лінійні виступи у вигляді фрагментів довжиною 7,0 2 UA 74168 U мм, з кроком 2,0 мм, висотою 0,8 мм, по всій довжині робочої поверхні шириною 1,5 мм з відстанню між ними по ширині 1,5 мм, ряди лінійних виступів перший, третій, п’ятий і т. п. і ряди лінійних виступів другий, четвертий, шостий розміщені одні відносно одних в шаховому порядку. 3 UA 74168 U 4 UA 74168 U Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
