Вершина екскаваторного зуба і пристрій тримача

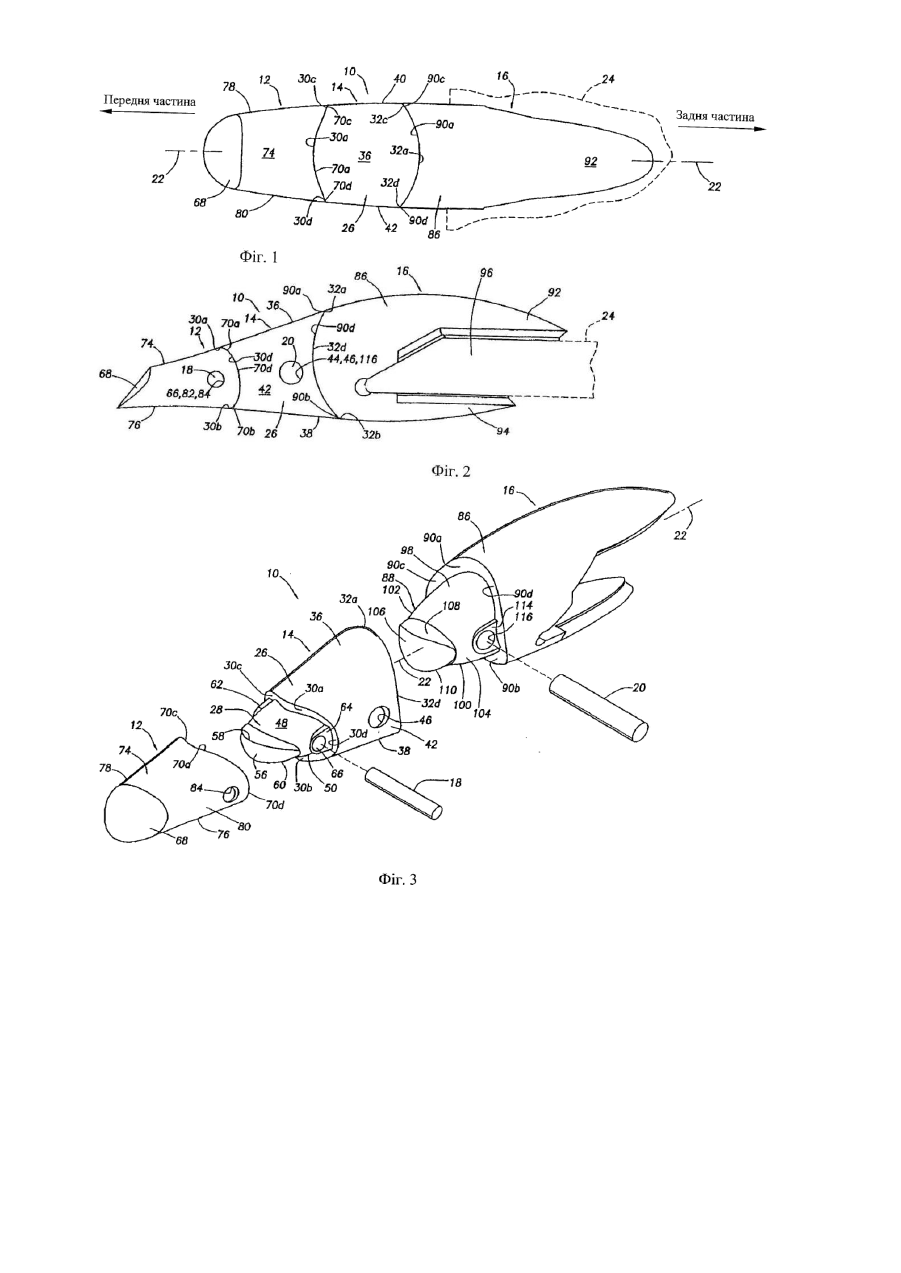

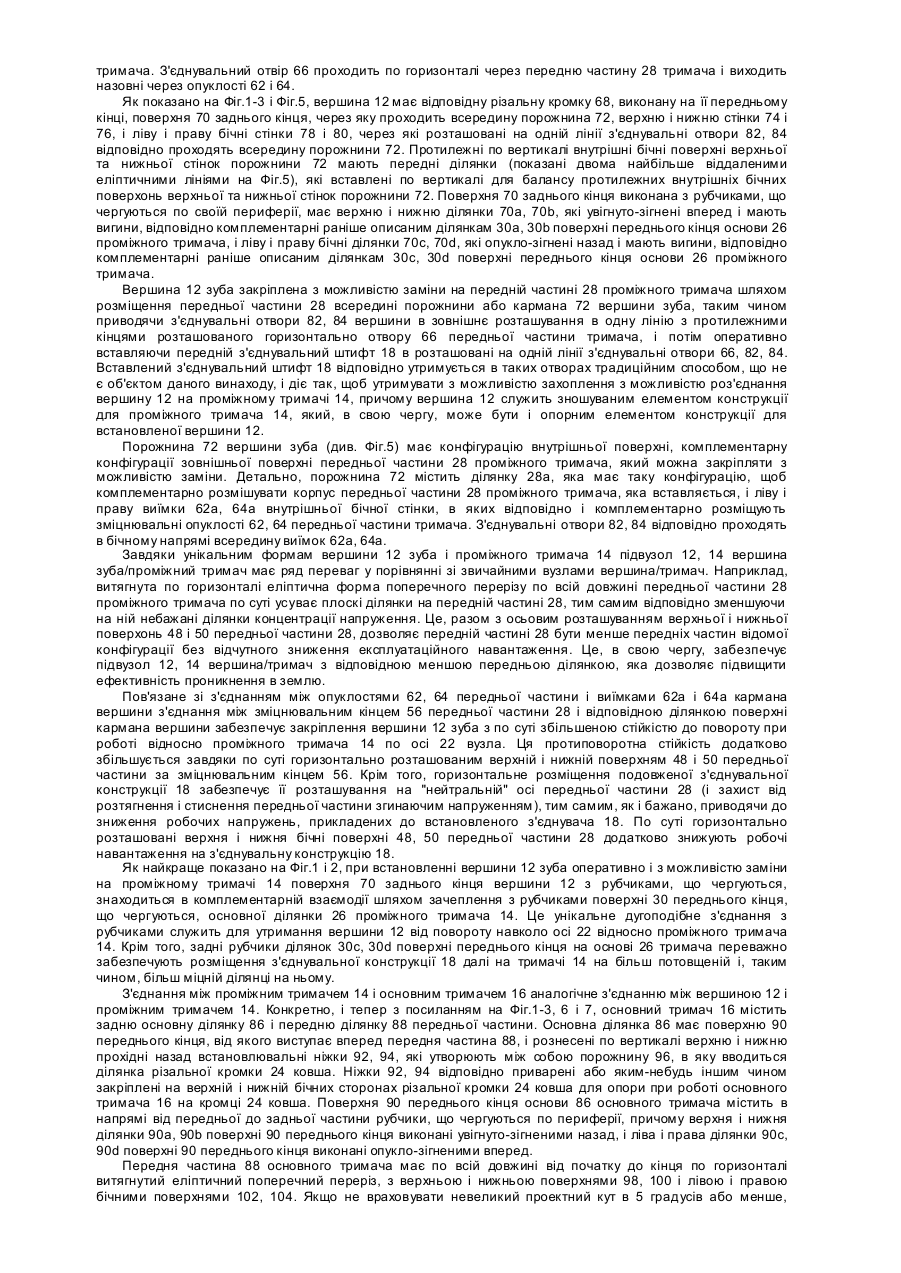

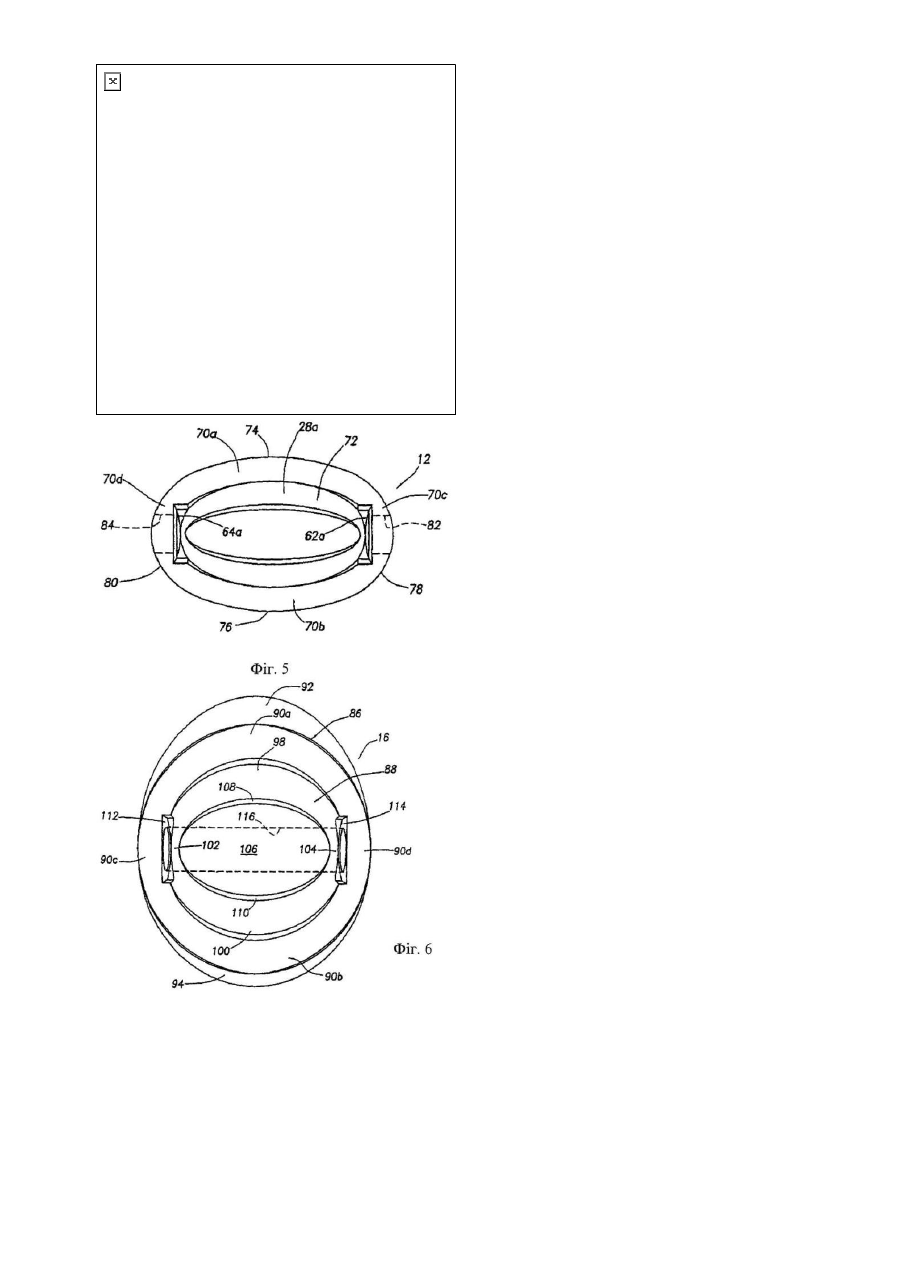

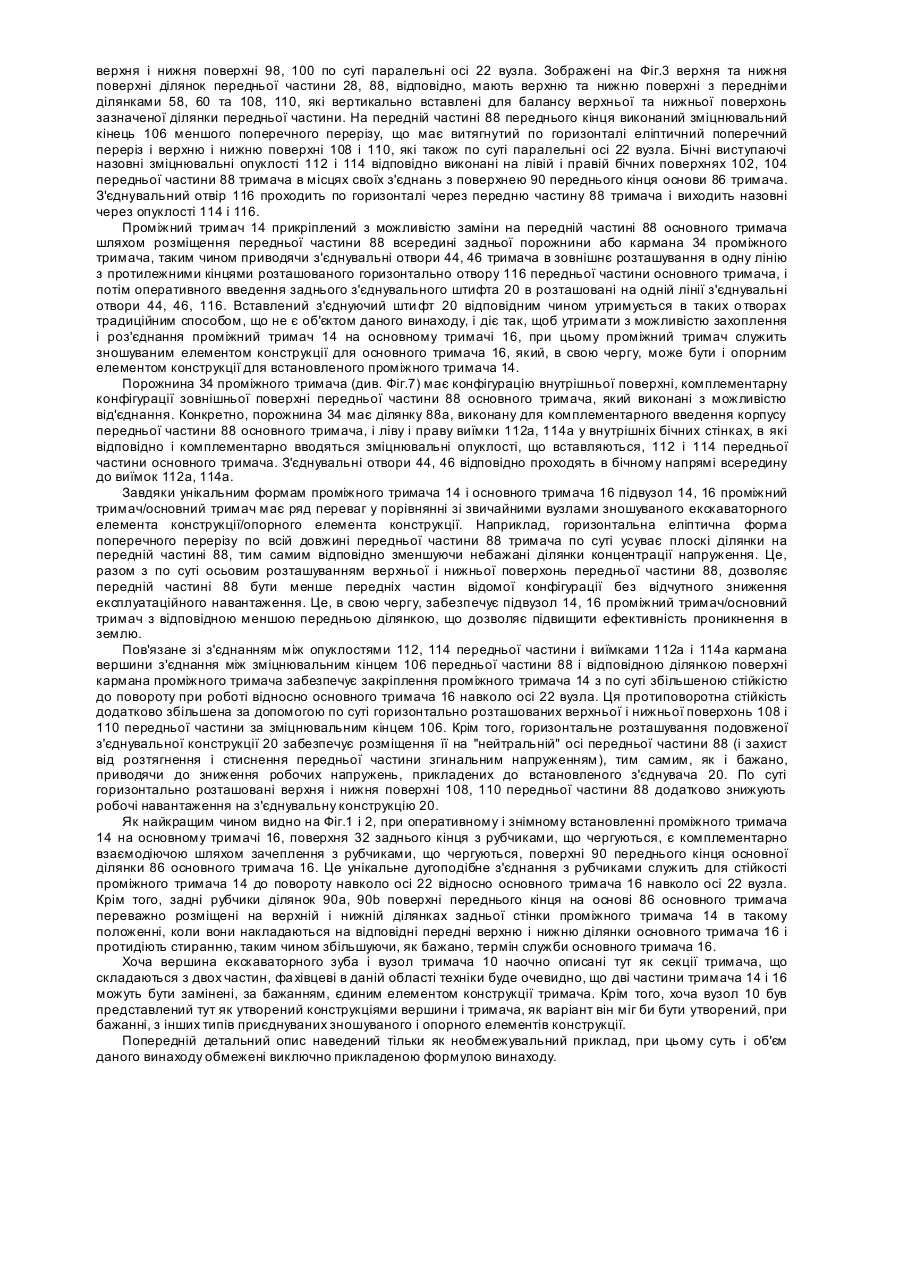

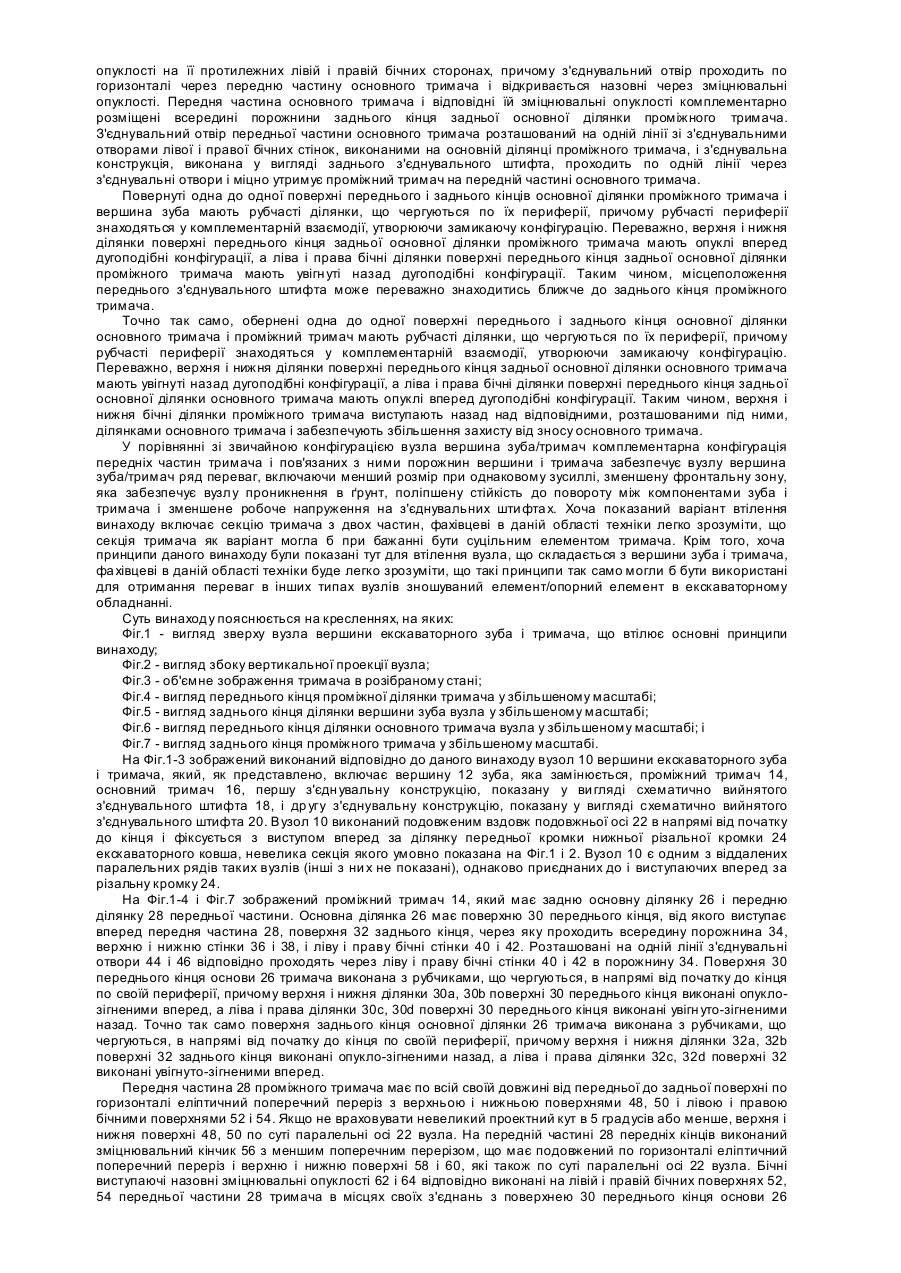

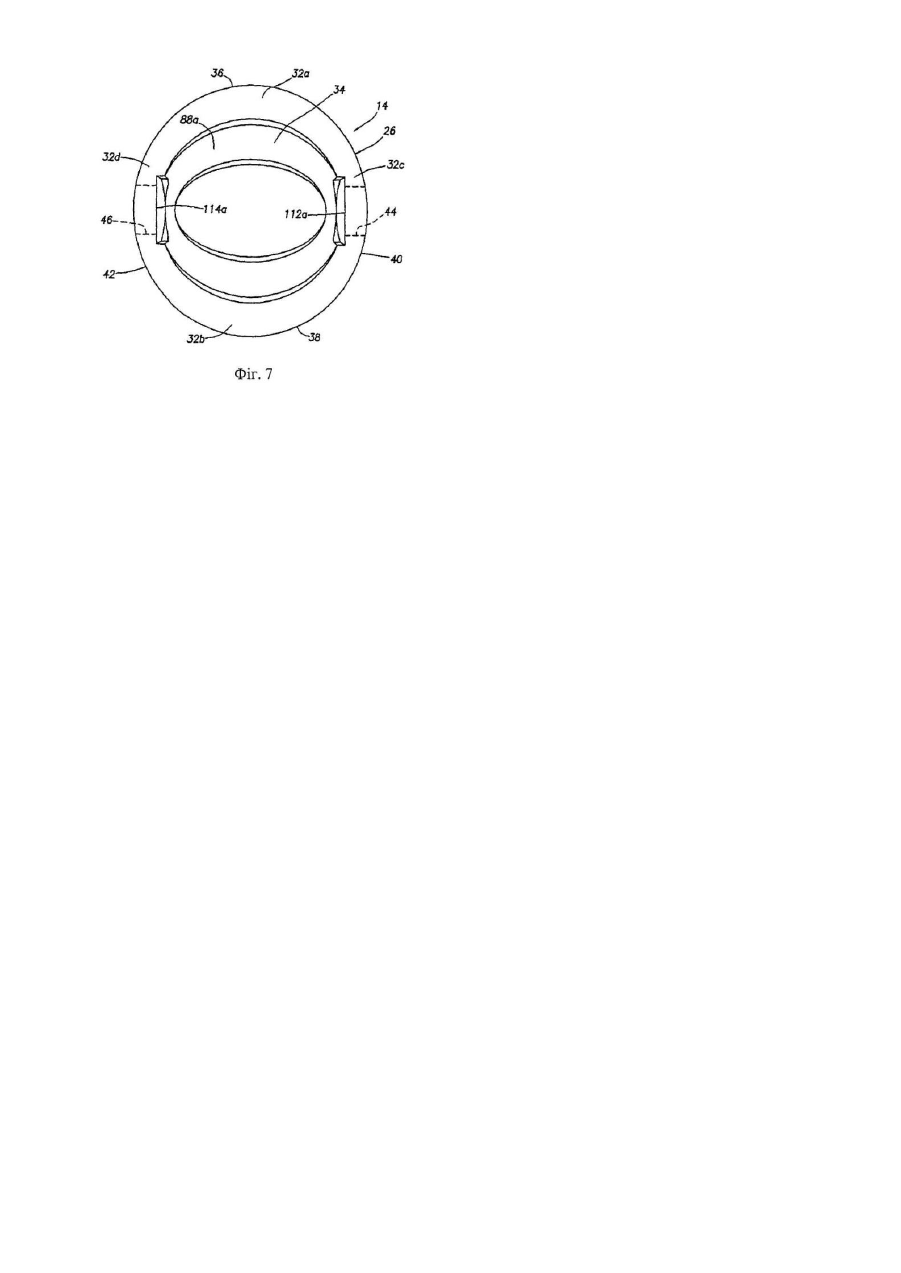

Даний винахід в основному відноситься до екскаваторного пристрою і, в переважному варіанті його втілення, зокрема, пропонує вершину з уба з унікальною конфігурацією і вузол тримача, який переважно включає вершину з уба, з'єднану з секцією тримача, що має з'єднані між собою основну і проміжну частини. Великі ковші, черпаки і т.п. для виймання ґрунту звичайно забезпечуються наборами вузлів землерийних зубців, кожний з яких включає відносно велику секцію тримача і відносно малу вершину зуба, виконану з можливістю заміни. Секція тримача має основну ділянку, яка приєднана до передньої нижньої різальної кромки ковша, і загострену ділянку передньої частини, до якої приєднана з можливістю заміни вершина зуба із загостреною передньою частиною тримача, вставленою у внутрішню частину ділянки вершини зуба, шляхом приєднання штифтом або іншою з'єднувальною конструкцією. Термін служби вершини відносно недовговічний у порівнянні з терміном служби секції тримача, причому секція тримача звичайно служить з декількома змінними вершинами доти, доки величезні ґрунтові зусилля і знос, якого зазнає секція тримача, не вимагатимуть її заміни. Таким чином, вершину зуба можна охарактеризувати як зношуваний елемент конструкції, а секція тримача може бути охарактеризована як опорний елемент конструкції, який несе зношуваний елемент конструкції і який захищає його від передчасної заміни. Секція тримача може бути суцільним тримачем або може бути виконана з основного тримача, який може бути приєднаний до різальної кромки ковша, і проміжного тримача, розташованого між змінною вершиною зуба і основним тримачем, і з'єднаного з ними з можливістю роз'єднання. Проміжний тримач містить передню ділянку передньої частини, яка утримується в захопленні із можливістю роз'єднання всередині зони кармана, що має комплементарну конфігурацію заднього кінця зуба, за допомогою першої з'єднувальної конструкції, а основний тримач містить передню ділянку передньої частини, яка утримується в захопленні і з можливістю роз'єднання всередині області кармана, яка має комплементарну конфігурацію, в задньому кінці проміжного тримача за допомогою другої з'єднувальної конструкції. Таким чином, змінна вершина зуба діє як зношуваний елемент конструкції, розташований на проміжному тримачі і який захищає його, причому проміжний тримач є як опорною структурою для вершини зуба, так і зношуваним елементом конструкції основного тримача, на який спирається проміжний тримач. Розробка конфігурації передньої частини тримача, його з'єднання з відповідним зношуваним елементом конструкції (таким як вершина зуба або інший тримач) і його взаємозв'язок зі з'єднувальною структурою, що використовується для з'єднання з можливістю роз'єднання передньої частини тримача з відповідним зношуваним елементом конструкції, викликає різні труднощі для фахівців в даній області. Наприклад, для максимального збільшення можливостей врізання в ґрунт конкретного вузла тримач/вершина зуба передній поперечний переріз вузла повинен бути, наскільки це можливо, невеликим. Однак у звичайних конструкціях вузлів тримач/вершина зуба зменшення по площі таких передніх поперечних перерізів відповідно послаблює вузол. Іншими труднощами при конструюванні є запобігання появі надмірних робочих напружень, прикладених до зношуваного елемента конструкції/з'єднувального пристрою опорного елемента конструкції, створення такої форми передньої частини, яка дозволяє зменшити концентрації робочих напружень, прикладених до неї, підвищення стійкості кожного зношуваного елемента конструкції до надмірного переміщення відносно відповідного йому опорного елемента конструкції при виконанні земляних робіт, і оптимізація захисту від зносу внаслідок стирання для кожного опорного елемента конструкції з відповідним йому зношуваним елементом конструкції. Як з економічних, так і з експлуатаційних причин було б бажано отримати вузол тримач/вершина зуба з поліпшеннями в одній або більше ділянках конструкції. Для цього, насамперед, і призначений даний винахід. Для здійснення даного винаходу, відповідно до переважного варіанту його втілення, забезпечується особливо сконструйований вузол зношуваного елемента конструкції/опорного елемента конструкції обладнання для виймання ґрунту, який проходить по всій довжині по осі вузла від передньої до задньої поверхні і, переважно, включає змінну вершину з уба, проміжний тримач і основний тримач. Вершина зуба вставляється і закріпляється на виступаючій вперед ділянці передньої частини проміжного тримача, а проміжний тримач вставляється і закріпляється на виступаючій вперед ділянці передньої частини основного тримача. Основний тримач містить ділянку заднього кінця, яка прикріплена з можливістю роз'єднання до ділянки передньої кромки різальної кромки ковша для виймання ґрунту. Ділянка передньої частини проміжного тримача виступає вперед з поверхні переднього кінця задньої основної ділянки тримача, яка відповідно описує задній кінець ділянки передньої частини і має подовжений по горизонталі, в основному еліптичний поперечний переріз по суті по всій довжині від передньої до задньої поверхні, верхню і нижню поверхні, і горизонтально протилежні ліву і праву поверхні. Горизонтально протилежні зміцнювальні виступи розміщені так, щоб вони виступали назовні від лівої і правої поверхонь ділянки передньої частини, а з'єднувальний отвір проходить по горизонталі через ділянку передньої частини і виходить назовні через зміцнювальні виступи. Переважно, зміцнювальні виступи є зміцнювальними опуклостями прямокутної форми, примикають до переднього кінця поверхні задньої основної ділянки проміжного тримача і проходять лише через порівняно невелику ділянку довжини від передньої до задньої поверхні ділянки передньої частини. Передня частина проміжного тримача комплементарно розміщена в порожнині заднього кінця вершини зуба, причому горизонтально протилежні з'єднувальні отвори проходять через протилежні ліву і праву бічні стінки вершини зуба у вн утрішні бічні виїмки в ній, в яких комплементарно розміщені зміцнювальні опуклості на передній частині проміжного тримача. На з'єднувальні отвори вершини зуба зовні накладені і вирівняні протилежні кінці з'єднувальних отворів передньої частини проміжного тримача, і з'єднувальна конструкція, представлена переднім з'єднувальним штифтом, проходить через з'єднувальні отвори вершини зуба і тримача і міцно утримує вершину з уба на передній частині проміжного тримача. Переважно, верхня і нижня поверхні передньої частини проміжного тримача по суті паралельні осі вузла, що проходить від початку до кінця, і верхня і нижня поверхні передньої частини мають передні ділянки, які вставлені по вертикалі для балансу верхньої і нижньої поверхонь передньої частини. Основний тримач має задню основну ділянку з поверхнею переднього кінця, від якої виступає вперед ділянка передньої частини, ділянка передньої частини основного тримача має конфігурацію, аналогічну конфігурації передньої частини проміжного тримача, і так само містить виступаючі назовні зміцнювальні опуклості на її протилежних лівій і правій бічних сторонах, причому з'єднувальний отвір проходить по горизонталі через передню частину основного тримача і відкривається назовні через зміцнювальні опуклості. Передня частина основного тримача і відповідні їй зміцнювальні опуклості комплементарно розміщені всередині порожнини заднього кінця задньої основної ділянки проміжного тримача. З'єднувальний отвір передньої частини основного тримача розташований на одній лінії зі з'єднувальними отворами лівої і правої бічних стінок, виконаними на основній ділянці проміжного тримача, і з'єднувальна конструкція, виконана у вигляді заднього з'єднувального штифта, проходить по одній лінії через з'єднувальні отвори і міцно утримує проміжний тримач на передній частині основного тримача. Повернуті одна до одної поверхні переднього і заднього кінців основної ділянки проміжного тримача і вершина зуба мають рубчасті ділянки, що чергуються по їх периферії, причому рубчасті периферії знаходяться у комплементарній взаємодії, утворюючи замикаючу конфігурацію. Переважно, верхня і нижня ділянки поверхні переднього кінця задньої основної ділянки проміжного тримача мають опуклі вперед дугоподібні конфігурації, а ліва і права бічні ділянки поверхні переднього кінця задньої основної ділянки проміжного тримача мають увігн уті назад дугоподібні конфігурації. Таким чином, місцеположення переднього з'єднувального штифта може переважно знаходитись ближче до заднього кінця проміжного тримача. Точно так само, обернені одна до одної поверхні переднього і заднього кінця основної ділянки основного тримача і проміжний тримач мають рубчасті ділянки, що чергуються по їх периферії, причому рубчасті периферії знаходяться у комплементарній взаємодії, утворюючи замикаючу конфігурацію. Переважно, верхня і нижня ділянки поверхні переднього кінця задньоїосновної ділянки основного тримача мають увігнуті назад дугоподібні конфігурації, а ліва і права бічні ділянки поверхні переднього кінця задньої основної ділянки основного тримача мають опуклі вперед дугоподібні конфігурації. Таким чином, верхня і нижня бічні ділянки проміжного тримача виступають назад над відповідними, розташованими під ними, ділянками основного тримача і забезпечують збільшення захисту від зносу основного тримача. У порівнянні зі звичайною конфігурацією вузла вершина зуба/тримач комплементарна конфігурація передніх частин тримача і пов'язаних з ними порожнин вершини і тримача забезпечує вузлу вершина зуба/тримач ряд переваг, включаючи менший розмір при однаковому зусиллі, зменшену фронтальну зону, яка забезпечує вузлу проникнення в ґрунт, поліпшену стійкість до повороту між компонентами зуба і тримача і зменшене робоче напруження на з'єднувальних шти фта х. Хоча показаний варіант втілення винаходу включає секцію тримача з двох частин, фахівцеві в даній області техніки легко зрозуміти, що секція тримача як варіант могла б при бажанні бути суцільним елементом тримача. Крім того, хоча принципи даного винаходу були показані тут для втілення вузла, що складається з вершини зуба і тримача, фа хівцеві в даній області техніки буде легко зрозуміти, що такі принципи так само могли б бути використані для отримання переваг в інших типах вузлів зношуваний елемент/опорний елемент в екскаваторному обладнанні. Суть винаходу пояснюється на кресленнях, на яких: Фіг.1 - вигляд зверху вузла вершини екскаваторного зуба і тримача, що втілює основні принципи винаходу; Фіг.2 - вигляд збоку вертикальної проекції вузла; Фіг.3 - об'ємне зображення тримача в розібраному стані; Фіг.4 - вигляд переднього кінця проміжної ділянки тримача у збільшеному масштабі; Фіг.5 - вигляд заднього кінця ділянки вершини зуба вузла у збільшеному масштабі; Фіг.6 - вигляд переднього кінця ділянки основного тримача вузла у збільшеному масштабі; і Фіг.7 - вигляд заднього кінця проміжного тримача у збільшеному масштабі. На Фіг.1-3 зображений виконаний відповідно до даного винаходу вузол 10 вершини екскаваторного зуба і тримача, який, як представлено, включає вершину 12 зуба, яка замінюється, проміжний тримач 14, основний тримач 16, першу з'єдн увальну конструкцію, показану у ви гляді схематично вийнятого з'єднувального штифта 18, і др угу з'єднувальну конструкцію, показану у вигляді схематично вийнятого з'єднувального штифта 20. Вузол 10 виконаний подовженим вздовж подовжньої осі 22 в напрямі від початку до кінця і фіксується з виступом вперед за ділянку передньої кромки нижньої різальної кромки 24 екскаваторного ковша, невелика секція якого умовно показана на Фіг.1 і 2. Вузол 10 є одним з віддалених паралельних рядів таких вузлів (інші з ни х не показані), однаково приєднаних до і виступаючих вперед за різальну кромку 24. На Фіг.1-4 і Фіг.7 зображений проміжний тримач 14, який має задню основну ділянку 26 і передню ділянку 28 передньої частини. Основна ділянка 26 має поверхню 30 переднього кінця, від якого виступає вперед передня частина 28, поверхня 32 заднього кінця, через яку проходить всередину порожнина 34, верхню і нижню стінки 36 і 38, і ліву і праву бічні стінки 40 і 42. Розташовані на одній лінії з'єднувальні отвори 44 і 46 відповідно проходять через ліву і праву бічні стінки 40 і 42 в порожнину 34. Поверхня 30 переднього кінця основи 26 тримача виконана з рубчиками, що чергуються, в напрямі від початку до кінця по своїй периферії, причому верхня і нижня ділянки 30а, 30b поверхні 30 переднього кінця виконані опуклозігненими вперед, а ліва і права ділянки 30с, 30d поверхні 30 переднього кінця виконані увігн уто-зігненими назад. Точно так само поверхня заднього кінця основної ділянки 26 тримача виконана з рубчиками, що чергуються, в напрямі від початку до кінця по своїй периферії, причому верхня і нижня ділянки 32а, 32b поверхні 32 заднього кінця виконані опукло-зігненими назад, а ліва і права ділянки 32с, 32d поверхні 32 виконані увігнуто-зігненими вперед. Передня частина 28 проміжного тримача має по всій своїй довжині від передньої до задньої поверхні по горизонталі еліптичний поперечний переріз з верхньою і нижньою поверхнями 48, 50 і лівою і правою бічними поверхнями 52 і 54. Якщо не враховувати невеликий проектний кут в 5 градусів або менше, верхня і нижня поверхні 48, 50 по суті паралельні осі 22 вузла. На передній частині 28 передніх кінців виконаний зміцнювальний кінчик 56 з меншим поперечним перерізом, що має подовжений по горизонталі еліптичний поперечний переріз і верхню і нижню поверхні 58 і 60, які також по суті паралельні осі 22 вузла. Бічні виступаючі назовні зміцнювальні опуклості 62 і 64 відповідно виконані на лівій і правій бічних поверхнях 52, 54 передньої частини 28 тримача в місцях своїх з'єднань з поверхнею 30 переднього кінця основи 26 тримача. З'єднувальний отвір 66 проходить по горизонталі через передню частину 28 тримача і виходить назовні через опуклості 62 і 64. Як показано на Фіг.1-3 і Фіг.5, вершина 12 має відповідну різальну кромку 68, виконану на її передньому кінці, поверхня 70 заднього кінця, через яку проходить всередину порожнина 72, верхню і нижню стінки 74 і 76, і ліву і праву бічні стінки 78 і 80, через які розташовані на одній лінії з'єднувальні отвори 82, 84 відповідно проходять всередину порожнини 72. Протилежні по вертикалі внутрішні бічні поверхні верхньої та нижньої стінок порожнини 72 мають передні ділянки (показані двома найбільше віддаленими еліптичними лініями на Фіг.5), які вставлені по вертикалі для балансу протилежних внутрішніх бічних поверхонь верхньої та нижньої стінок порожнини 72. Поверхня 70 заднього кінця виконана з рубчиками, що чергуються по своїй периферії, має верхню і нижню ділянки 70а, 70b, які увігнуто-зігнені вперед і мають вигини, відповідно комплементарні раніше описаним ділянкам 30а, 30b поверхні переднього кінця основи 26 проміжного тримача, і ліву і праву бічні ділянки 70с, 70d, які опукло-зігнені назад і мають вигини, відповідно комплементарні раніше описаним ділянкам 30с, 30d поверхні переднього кінця основи 26 проміжного тримача. Вершина 12 зуба закріплена з можливістю заміни на передній частині 28 проміжного тримача шляхом розміщення передньої частини 28 всередині порожнини або кармана 72 вершини зуба, таким чином приводячи з'єднувальні отвори 82, 84 вершини в зовнішнє розташування в одну лінію з протилежними кінцями розташованого горизонтально отвору 66 передньої частини тримача, і потім оперативно вставляючи передній з'єднувальний штифт 18 в розташовані на одній лінії з'єднувальні отвори 66, 82, 84. Вставлений з'єднувальний штифт 18 відповідно утримується в таких отворах традиційним способом, що не є об'єктом даного винаходу, і діє так, щоб утримувати з можливістю захоплення з можливістю роз'єднання вершину 12 на проміжному тримачі 14, причому вершина 12 служить зношуваним елементом конструкції для проміжного тримача 14, який, в свою чергу, може бути і опорним елементом конструкції для встановленої вершини 12. Порожнина 72 вершини зуба (див. Фіг.5) має конфігурацію внутрішньої поверхні, комплементарну конфігурації зовнішньої поверхні передньої частини 28 проміжного тримача, який можна закріпляти з можливістю заміни. Детально, порожнина 72 містить ділянку 28а, яка має таку конфігурацію, щоб комплементарно розмішувати корпус передньої частини 28 проміжного тримача, яка вставляється, і ліву і праву виїмки 62а, 64а внутрішньої бічної стінки, в яких відповідно і комплементарно розміщують зміцнювальні опуклості 62, 64 передньої частини тримача. З'єднувальні отвори 82, 84 відповідно проходять в бічному напрямі всередину виїмок 62а, 64а. Завдяки унікальним формам вершини 12 зуба і проміжного тримача 14 підвузол 12, 14 вершина зуба/проміжний тримач має ряд переваг у порівнянні зі звичайними вузлами вершина/тримач. Наприклад, витягнута по горизонталі еліптична форма поперечного перерізу по всій довжині передньої частини 28 проміжного тримача по суті усуває плоскі ділянки на передній частині 28, тим самим відповідно зменшуючи на ній небажані ділянки концентрації напруження. Це, разом з осьовим розташуванням верхньої і нижньої поверхонь 48 і 50 передньої частини 28, дозволяє передній частині 28 бути менше передніх частин відомої конфігурації без відчутного зниження експлуатаційного навантаження. Це, в свою чергу, забезпечує підвузол 12, 14 вершина/тримач з відповідною меншою передньою ділянкою, яка дозволяє підвищити ефективність проникнення в землю. Пов'язане зі з'єднанням між опуклостями 62, 64 передньої частини і виїмками 62а і 64а кармана вершини з'єднання між зміцнювальним кінцем 56 передньої частини 28 і відповідною ділянкою поверхні кармана вершини забезпечує закріплення вершини 12 зуба з по суті збільшеною стійкістю до повороту при роботі відносно проміжного тримача 14 по осі 22 вузла. Ця протиповоротна стійкість додатково збільшується завдяки по суті горизонтально розташованим верхній і нижній поверхням 48 і 50 передньої частини за зміцнювальним кінцем 56. Крім того, горизонтальне розміщення подовженої з'єднувальної конструкції 18 забезпечує її розташування на "нейтральній" осі передньої частини 28 (і захист від розтягнення і стиснення передньої частини згинаючим напруженням), тим самим, як і бажано, приводячи до зниження робочих напружень, прикладених до встановленого з'єднувача 18. По суті горизонтально розташовані верхня і нижня бічні поверхні 48, 50 передньої частини 28 додатково знижують робочі навантаження на з'єднувальну конструкцію 18. Як найкраще показано на Фіг.1 і 2, при встановленні вершини 12 зуба оперативно і з можливістю заміни на проміжному тримачі 14 поверхня 70 заднього кінця вершини 12 з рубчиками, що чергуються, знаходиться в комплементарній взаємодії шляхом зачеплення з рубчиками поверхні 30 переднього кінця, що чергуються, основної ділянки 26 проміжного тримача 14. Це унікальне дугоподібне з'єднання з рубчиками служить для утримання вершини 12 від повороту навколо осі 22 відносно проміжного тримача 14. Крім того, задні рубчики ділянок 30с, 30d поверхні переднього кінця на основі 26 тримача переважно забезпечують розміщення з'єднувальної конструкції 18 далі на тримачі 14 на більш потовщеній і, таким чином, більш міцній ділянці на ньому. З'єднання між проміжним тримачем 14 і основним тримачем 16 аналогічне з'єднанню між вершиною 12 і проміжним тримачем 14. Конкретно, і тепер з посиланням на Фіг.1-3, 6 і 7, основний тримач 16 містить задню основну ділянку 86 і передню ділянку 88 передньої частини. Основна ділянка 86 має поверхню 90 переднього кінця, від якого виступає вперед передня частина 88, і рознесені по вертикалі верхню і нижню прохідні назад встановлювальні ніжки 92, 94, які утворюють між собою порожнину 96, в яку вводиться ділянка різальної кромки 24 ковша. Ніжки 92, 94 відповідно приварені або яким-небудь іншим чином закріплені на верхній і нижній бічних сторонах різальної кромки 24 ковша для опори при роботі основного тримача 16 на кромці 24 ковша. Поверхня 90 переднього кінця основи 86 основного тримача містить в напрямі від передньої до задньої частини рубчики, що чергуються по периферії, причому верхня і нижня ділянки 90а, 90b поверхні 90 переднього кінця виконані увігнуто-зігненими назад, і ліва і права ділянки 90с, 90d поверхні 90 переднього кінця виконані опукло-зігненими вперед. Передня частина 88 основного тримача має по всій довжині від початку до кінця по горизонталі витягнутий еліптичний поперечний переріз, з верхньою і нижньою поверхнями 98, 100 і лівою і правою бічними поверхнями 102, 104. Якщо не враховувати невеликий проектний кут в 5 градусів або менше, верхня і нижня поверхні 98, 100 по суті паралельні осі 22 вузла. Зображені на Фіг.3 верхня та нижня поверхні ділянок передньої частини 28, 88, відповідно, мають верхню та нижню поверхні з передніми ділянками 58, 60 та 108, 110, які вертикально вставлені для балансу верхньої та нижньої поверхонь зазначеної ділянки передньої частини. На передній частині 88 переднього кінця виконаний зміцнювальний кінець 106 меншого поперечного перерізу, що має витягнутий по горизонталі еліптичний поперечний переріз і верхню і нижню поверхні 108 і 110, які також по суті паралельні осі 22 вузла. Бічні виступаючі назовні зміцнювальні опуклості 112 і 114 відповідно виконані на лівій і правій бічних поверхнях 102, 104 передньої частини 88 тримача в місцях своїх з'єднань з поверхнею 90 переднього кінця основи 86 тримача. З'єднувальний отвір 116 проходить по горизонталі через передню частину 88 тримача і виходить назовні через опуклості 114 і 116. Проміжний тримач 14 прикріплений з можливістю заміни на передній частині 88 основного тримача шляхом розміщення передньої частини 88 всередині задньої порожнини або кармана 34 проміжного тримача, таким чином приводячи з'єднувальні отвори 44, 46 тримача в зовнішнє розташування в одну лінію з протилежними кінцями розташованого горизонтально отвору 116 передньої частини основного тримача, і потім оперативного введення заднього з'єднувального штифта 20 в розташовані на одній лінії з'єднувальні отвори 44, 46, 116. Вставлений з'єднуючий шти фт 20 відповідним чином утримується в таких о творах традиційним способом, що не є об'єктом даного винаходу, і діє так, щоб утримати з можливістю захоплення і роз'єднання проміжний тримач 14 на основному тримачі 16, при цьому проміжний тримач служить зношуваним елементом конструкції для основного тримача 16, який, в свою чергу, може бути і опорним елементом конструкції для встановленого проміжного тримача 14. Порожнина 34 проміжного тримача (див. Фіг.7) має конфігурацію внутрішньої поверхні, комплементарну конфігурації зовнішньої поверхні передньої частини 88 основного тримача, який виконані з можливістю від'єднання. Конкретно, порожнина 34 має ділянку 88а, виконану для комплементарного введення корпусу передньої частини 88 основного тримача, і ліву і праву виїмки 112а, 114а у внутрішніх бічних стінках, в які відповідно і комплементарно вводяться зміцнювальні опуклості, що вставляються, 112 і 114 передньої частини основного тримача. З'єднувальні отвори 44, 46 відповідно проходять в бічному напрямі всередину до виїмок 112а, 114а. Завдяки унікальним формам проміжного тримача 14 і основного тримача 16 підвузол 14, 16 проміжний тримач/основний тримач має ряд переваг у порівнянні зі звичайними вузлами зношуваного екскаваторного елемента конструкції/опорного елемента конструкції. Наприклад, горизонтальна еліптична форма поперечного перерізу по всій довжині передньої частини 88 тримача по суті усуває плоскі ділянки на передній частині 88, тим самим відповідно зменшуючи небажані ділянки концентрації напруження. Це, разом з по суті осьовим розташуванням верхньої і нижньої поверхонь передньої частини 88, дозволяє передній частині 88 бути менше передніх частин відомої конфігурації без відчутного зниження експлуатаційного навантаження. Це, в свою чергу, забезпечує підвузол 14, 16 проміжний тримач/основний тримач з відповідною меншою передньою ділянкою, що дозволяє підвищити ефективність проникнення в землю. Пов'язане зі з'єднанням між опуклостями 112, 114 передньої частини і виїмками 112а і 114а кармана вершини з'єднання між зміцнювальним кінцем 106 передньої частини 88 і відповідною ділянкою поверхні кармана проміжного тримача забезпечує закріплення проміжного тримача 14 з по суті збільшеною стійкістю до повороту при роботі відносно основного тримача 16 навколо осі 22 вузла. Ця протиповоротна стійкість додатково збільшена за допомогою по суті горизонтально розташованих верхньої і нижньої поверхонь 108 і 110 передньої частини за зміцнювальним кінцем 106. Крім того, горизонтальне розташування подовженої з'єднувальної конструкції 20 забезпечує розміщення її на "нейтральній" осі передньої частини 88 (і захист від розтягнення і стиснення передньої частини згинальним напруженням), тим самим, як і бажано, приводячи до зниження робочих напружень, прикладених до встановленого з'єднувача 20. По суті горизонтально розташовані верхня і нижня поверхні 108, 110 передньої частини 88 додатково знижують робочі навантаження на з'єднувальну конструкцію 20. Як найкращим чином видно на Фіг.1 і 2, при оперативному і знімному встановленні проміжного тримача 14 на основному тримачі 16, поверхня 32 заднього кінця з рубчиками, що чергуються, є комплементарно взаємодіючою шляхом зачеплення з рубчиками, що чергуються, поверхні 90 переднього кінця основної ділянки 86 основного тримача 16. Це унікальне дугоподібне з'єднання з рубчиками служить для стійкості проміжного тримача 14 до повороту навколо осі 22 відносно основного тримача 16 навколо осі 22 вузла. Крім того, задні рубчики ділянок 90а, 90b поверхні переднього кінця на основі 86 основного тримача переважно розміщені на верхній і нижній ділянках задньої стінки проміжного тримача 14 в такому положенні, коли вони накладаються на відповідні передні верхню і нижню ділянки основного тримача 16 і протидіють стиранню, таким чином збільшуючи, як бажано, термін служби основного тримача 16. Хоча вершина екскаваторного зуба і вузол тримача 10 наочно описані тут як секції тримача, що складаються з двох частин, фа хівцеві в даній області техніки буде очевидно, що дві частини тримача 14 і 16 можуть бути замінені, за бажанням, єдиним елементом конструкції тримача. Крім того, хоча вузол 10 був представлений тут як утворений конструкціями вершини і тримача, як варіант він міг би бути утворений, при бажанні, з інших типів приєднуваних зношуваного і опорного елементів конструкції. Попередній детальний опис наведений тільки як необмежувальний приклад, при цьому суть і об'єм даного винаходу обмежені виключно прикладеною формулою винаходу.
