Пристрій для визначення робочої довжини зуба та інструмента, який застосовують при ендодонтичному лікуванні та для замішування пломбувальної суміші

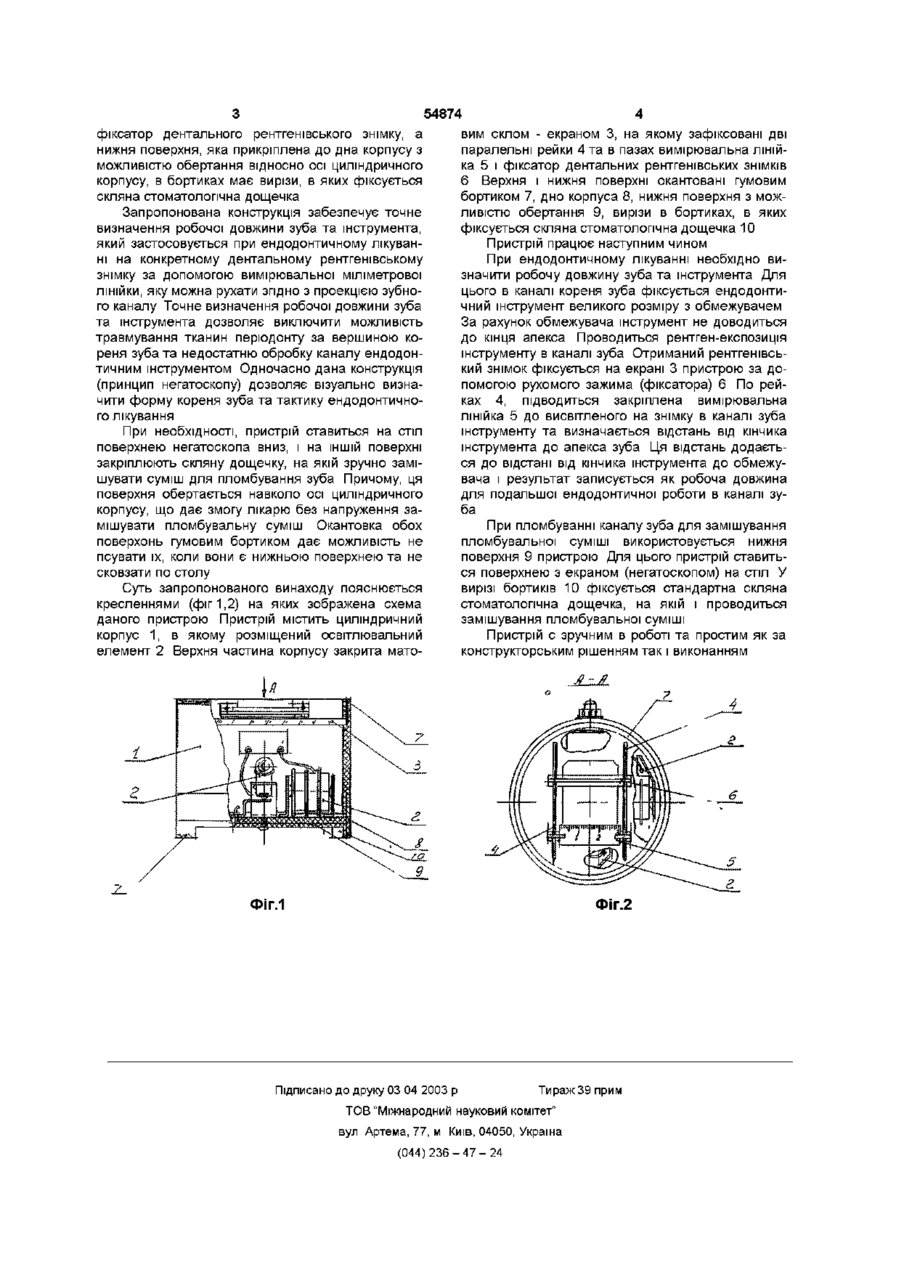

Пристрій для визначення робочої довжини зуба та інструмента, який застосовують при ендодонтичному лікуванні та для замішування пломбувальної суміші, що містить корпус з освітлювальним елементом всередині і скляний матовий екран, який відрізняється тим, що корпус має циліндричну форму, верхня та нижня поверхні якого окантовані гумовим бортиком, причому верхня поверхня є екраном, на якому зафіксовані дві паралельні рейки, на яких в пазах рухомо закріплена вимірювальна лінійка та фіксатор дентального рентгенівського знімка, а нижня поверхня, яка прикріплена до дна корпусу з можливістю обертання відносно осі циліндричного корпусу, в бортиках має вирізи, в яких фіксується скляна стоматологічна дощечка Винахід відноситься до медицини, а зокрема стоматології і може використовуватись для визначення робочої довжини зуба та інструмента, який застосовують при ендодонтичному лікуванні та для замішування пломбу вальної суміші Робочою довжиною зуба називається дистанція від зовнішнього краю до апікального отвору зуба (Иоффе Е "Зубоврачебные заболевания" Санкт-Петербург -1999 -201с) Існує пристрій для визначення довжини ендодонтичних інструментів, який має лінійку з міліметровим діленням та 13 шаблонів, які відповідають параметрам довжини зубів Однак за допомогою цього пристрою не можливо достовірно точно визначити робочу довжину інструментів в кожному конкретному випадку(Пат №2017467 РФ, МКИ А61С19/04Д994) Існує і пристрій для визначення довжини каналу зуба шляхом визначення перепадів в опірності живих тканин зуба, однак і за допомогою цього пристрою не можливо точно визначити робочу довжину зуба (АСШ821175 СССР, МКИА61К19/04, 1991) Також, для огляду стану зубів та визначення робочої довжини зуба на дентальному рентгенівському знімку існує пристрій (негатоскоп), який можна закріпити на столі, СТІНІ або ж просто тримати в руці Даний пристрій має корпус, в якому розміщений освітлюючий елемент та матовий скляний екран, на якому фіксують дентальні рент генівські знімки для огляду (Рентген - ипсек Каталог оборудования для стоматологи 2000 -62с) Однак за допомогою цього пристрою також не можливо точно визначити робочу довжину зуба та інструмента, який застосовують при ендодонтичному лікуванні, що може призвести до травмування тканин пародонту Інструментом або ж недостатньо якісно обробити зубний канал В основу даного винаходу поставлено задачу розробити такий пристрій, який би за своїми конструктивними особливостями дозволяв точно визначити робочу довжину зуба та Інструмента в кожному конкретному випадку та ще й був придатний для замішування пломбувальної суміші Даний пристрій простий у виконанні та зручний у використанні, скорочує затрати часу та зменшує навантаження лікаря в роботі як при визначенні робочої довжини зуба та інструмента так і при замішуванні пломбувальної суміші Поставлена задача вирішується тим, що пристрій для визначення робочої довжини зуба та інструмента, який застосовується при ендодонтичному лікуванні та для замішування пломбувальної суміші містить корпус з освітлювальним елементом всередині і скляний матовий екран, ВІДПОВІДНО винаходу, корпус має циліндричну форму, верхня та нижня поверхні якого окантовані гумовим бортиком, причому верхня поверхня є екраном, на якому зафіксовані дві паралельні рейки, на яких в пазах рухомо закріплена вимірювальна лінійка та 00 ю 54874 фіксатор дентального рентгенівського знімку, а нижня поверхня, яка прикріплена до дна корпусу з можливістю обертання відносно осі циліндричного корпусу, в бортиках має вирізи, в яких фіксується скляна стоматологічна дощечка Запропонована конструкція забезпечує точне визначення робочої довжини зуба та інструмента, який застосовується при ендодонтичному лікуванні на конкретному дентальному рентгенівському знімку за допомогою вимірювальної міліметрової ЛІНІЙКИ, яку можна рухати згідно з проекцією зубного каналу Точне визначення робочої довжини зуба та інструмента дозволяє виключити можливість травмування тканин перюдонту за вершиною кореня зуба та недостатню обробку каналу ендодонтичним інструментом Одночасно дана конструкція (принцип негатоскопу) дозволяє візуально визначити форму кореня зуба та тактику ендодонтичного лікування При необхідності, пристрій ставиться на стіл поверхнею негатоскопа вниз, і на ІНШІЙ поверхні закріплюють скляну дощечку, на якій зручно замішувати суміш для пломбування зуба Причому, ця поверхня обертається навколо осі циліндричного корпусу, що дає змогу лікарю без напруження замішувати пломбувальну суміш Окантовка обох поверхонь гумовим бортиком дає можливість не псувати їх, коли вони є нижньою поверхнею та не сковзати по столу Суть запропонованого винаходу пояснюється кресленнями (фіг 1,2) на яких зображена схема даного пристрою Пристрій містить циліндричний корпус 1, в якому розміщений освітлювальний елемент 2 Верхня частина корпусу закрита мато вим склом - екраном 3, на якому зафіксовані дві паралельні рейки 4 та в пазах вимірювальна лінійка 5 і фіксатор дентальних рентгенівських ЗНІМКІВ 6 Верхня і нижня поверхні окантовані гумовим бортиком 7, дно корпуса 8, нижня поверхня з можливістю обертання 9, вирізи в бортиках, в яких фіксується скляна стоматологічна дощечка 10 Пристрій працює наступним чином При ендодонтичному лікуванні необхідно визначити робочу довжину зуба та інструмента Для цього в каналі кореня зуба фіксується ендодонтичний інструмент великого розміру з обмежувачем За рахунок обмежувача інструмент не доводиться до кінця апекса Проводиться рентген-експозиція інструменту в каналі зуба Отриманий рентгенівський знімок фіксується на екрані 3 пристрою за допомогою рухомого зажима (фіксатора) 6 По рейках 4, підводиться закріплена вимірювальна лінійка 5 до висвітленого на знімку в каналі зуба інструменту та визначається відстань від кінчика інструмента до апекса зуба Ця відстань додається до відстані від кінчика інструмента до обмежувача і результат записується як робоча довжина для подальшої ендодонтичної роботи в каналі зуба При пломбуванні каналу зуба для замішування пломбувальної суміші використовується нижня поверхня 9 пристрою Для цього пристрій ставиться поверхнею з екраном (негатоскопом) на стіл У вирізі бортиків 10 фіксується стандартна скляна стоматологічна дощечка, на якій і проводиться замішування пломбувальної суміші Пристрій с зручним в роботі та простим як за конструкторським рішенням так і виконанням й Фіг.2 Фіг.1 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
