Пристрій для інфузії рідин в організм людини або тварини

Номер патенту: 74580

Опубліковано: 16.01.2006

Автор: Маккінк Ендрю Юджін

Завантажити PDF файл.

Формула / Реферат

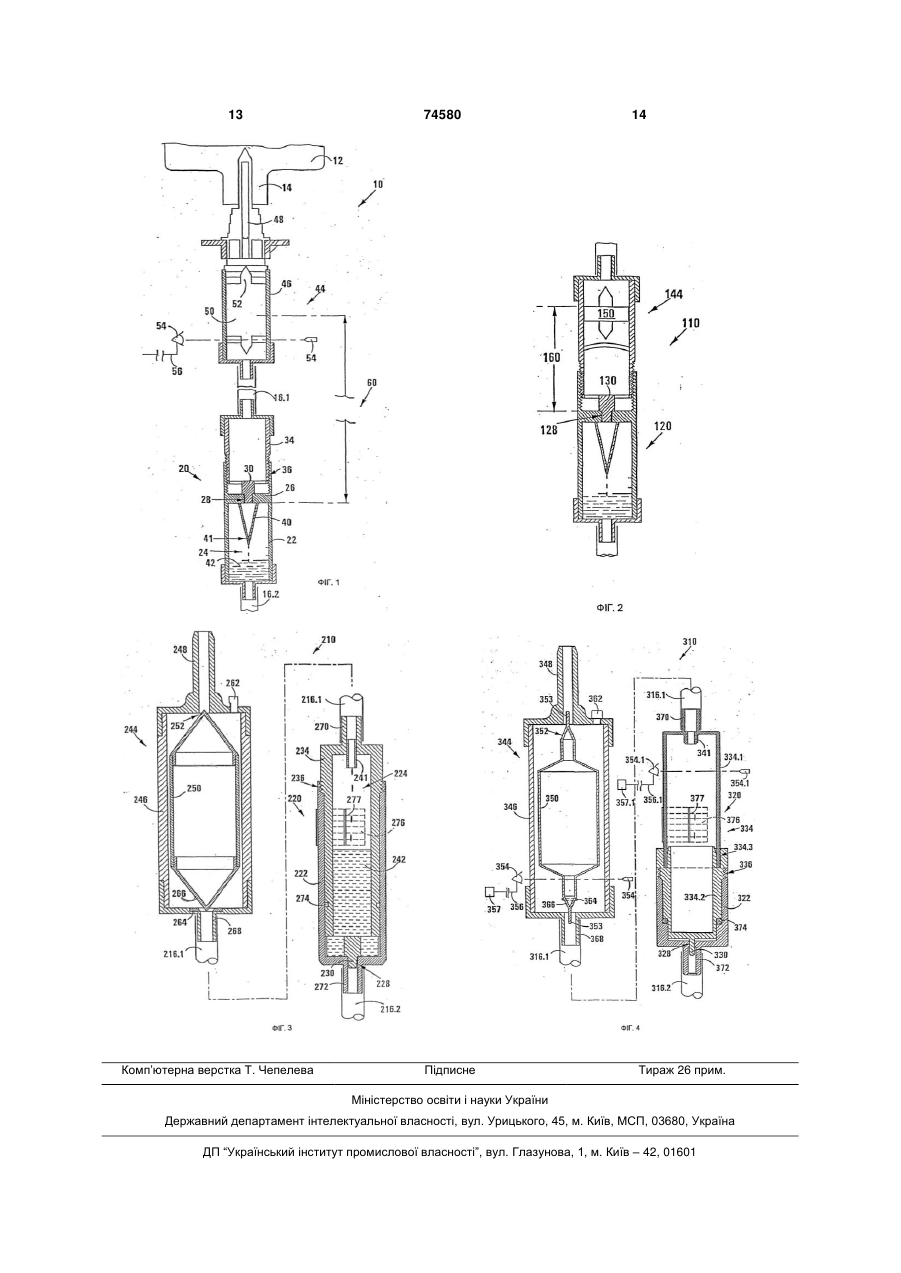

1. Пристрій для інфузії (10, 210, 310) рідини в організм людини або тварини, що містить

регулятор тиску (44, 244, 344), до складу якого входять

камера (46, 246, 346),

впускний канал камери (48, 248, 348), до складу котрого входять з'єднувач (48, 248, 348) для під'єднання камери з утворенням гідродинамічного зв'язку з резервуаром (12) з інфузійною рідиною,

випускний канал (268, 368) камери,

механізм регулювання рівня (50, 250, 350) для підтримування постійного рівня згаданої інфузійної рідини у камері,

регулятор потоку (20, 220, 320), який має діафрагмовий витратомір (28, 228, 328) та регульований обмежувач (30, 230, 330) для 15 обмеження потоку, що проходить через діафрагмовий витратомір, до заданого ступеня, з таким розрахунком, щоб розсіювати інфузійну рідину з вибраними значеннями витрати,

секція лінії потоку (16.2, 216.2, 316.2), нижча за потоком, або друга секція лінії потоку, під'єднана на верхньому кінці до регулятора потоку для приймання і подавання до інфузійної голки розсіюваної пристроєм для інфузії інфузійної рідини для здійснення інфузії в організм людини або тварини,

який  відрізняється тим, що містить першу секцію лінії потоку (16.1, 216.1, 25 316.1), яка зв'язана своїм верхнім кінцем з випускним каналом камери регулятора тиску і веде до регулятора потоку, розташованого на відносно нижчому рівні від регулятора тиску, причому нижній кінець першої секції лінії потоку під'єднаний до регулятора потоку, а впускний канал камери містить з'єднувач для під'єднання камери, з утворенням гідродинамічного зв'язку з лінією потоку для подавання інфузійної рідини.

2. Пристрій для інфузії (10) за п. 1, який відрізняється тим, що регулятор потоку (20) містить відстійну камеру (24) з впускним каналом, за допомогою якої регулятор потоку приєднаний до нижнього кінця першої секції потоку, пристрій для подавання краплин під тиском (40, 41) у відстійній камері, змонтований нижче та на одній лінії з діафрагмовим витратоміром, для утворення краплин інфузійної рідини для підраховування кількості краплин.

3. Пристрій для інфузії (210, 310) за п. 1, який відрізняється тим, що регулятор потоку (220, 320) містить відстійну камеру (224, 334.1) та пристрій для подавання краплин під тиском (241, 341) у відстійній камері, який змонтований для утворення краплин інфузійної рідини, допускаючи 15-краплинний підрахунок, причому відстійна камера має впускний канал (270, 370), за допомогою якого регулятор потоку під'єднаний до нижнього кінця першої секції лінії потоку (216.1, 316.1), а пристрій для подавання краплин під тиском змонтований вище за потоком від діафрагмового витратоміра (228, 328).

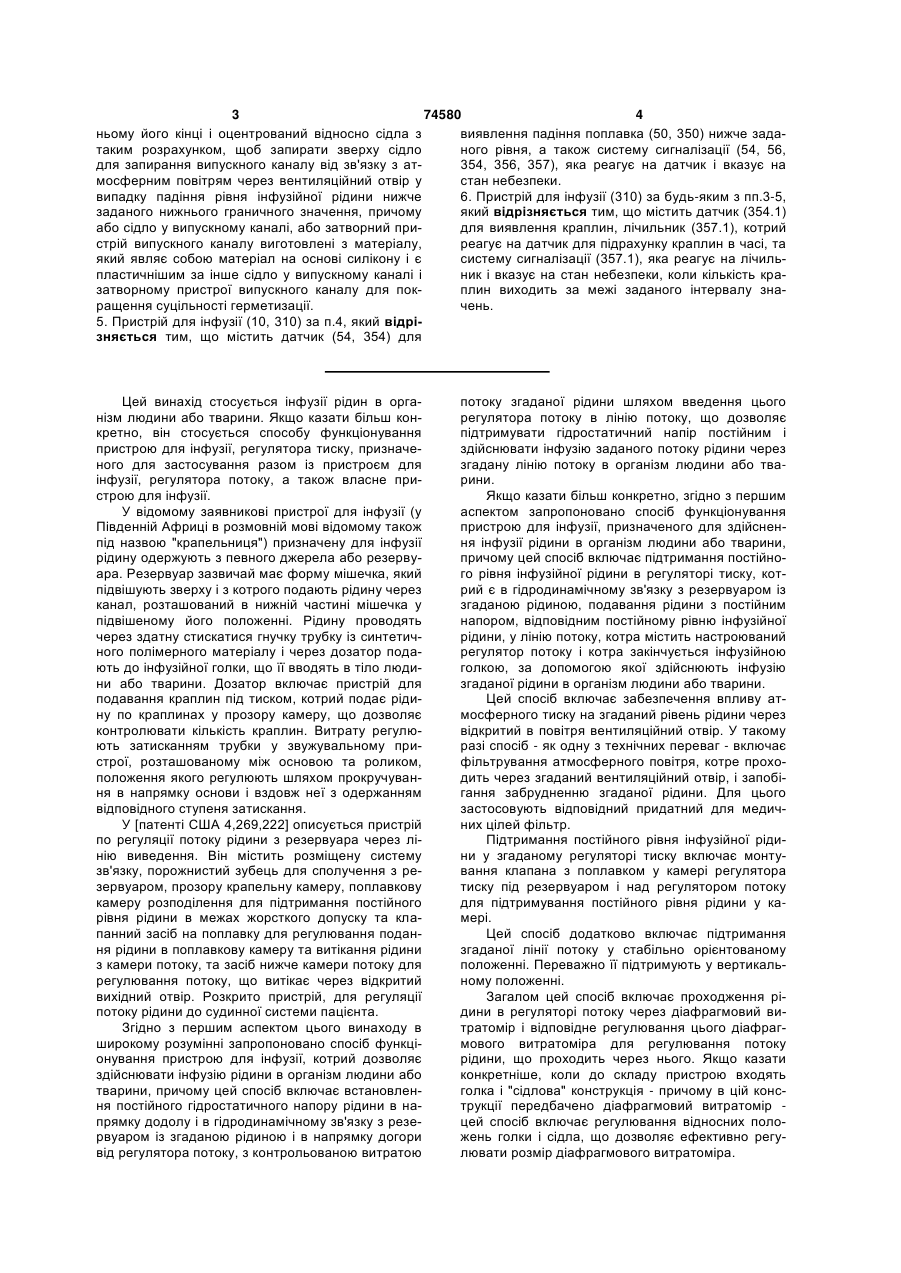

4. Пристрій для інфузії (210, 310) за будь-яким з пп. 1, 2 або 3, який відрізняється тим, що  регулятор тиску містить вентиляційний отвір (262, 362), розташований на високому рівні в стінці камери (246, 346) для впливу атмосферного тиску на рівень інфузійної рідини в камері, випускний канал (268, 368) із камери регулятора тиску, оточений сідлом (246), механізм регулювання рівня містить поплавок (250, 350) у камері, здатний триматися у вказаній інфузійній рідині, причому затворний пристрій впускного каналу (252, 352) під'єднаний до поплавка на верхньому його кінці і орієнтований відносно впускного каналу камери (248, 348) для запирання впускного каналу у випадку перевищення заданого значення рівня інфузійної рідини в камері, причому затворний пристрій випускного каналу (266, 366) під'єднаний до поплавка на нижньому його кінці і оцентрований відносно сідла з таким розрахунком, щоб запирати зверху сідло для запирання випускного каналу від зв'язку з атмосферним повітрям через вентиляційний отвір у випадку падіння рівня інфузійної рідини нижче заданого нижнього граничного значення, причому або сідло у випускному каналі, або затворний пристрій випускного каналу виготовлені з матеріалу, який являє собою матеріал на основі силікону і є пластичнішим за інше сідло у випускному каналі і затворному пристрої випускного каналу для покращення суцільності герметизації.

5. Пристрій для інфузії (10, 310) за п. 4, який відрізняється тим, що містить датчик (54, 354) для виявлення падіння поплавка (50, 350) нижче заданого рівня, а також систему сигналізації (54, 56, 354, 356, 357), яка реагує на датчик і вказує на стан небезпеки.

6. Пристрій для інфузії (310) за будь-яким з пп. 3-5, який відрізняється тим, що містить датчик (354.1) для виявлення краплин, лічильник (357.1), котрий реагує на датчик для підрахунку краплин в часі, та систему сигналізації (357.1), яка реагує на лічильник і вказує на стан небезпеки, коли кількість краплин виходить за межі заданого інтервалу значень.

Текст

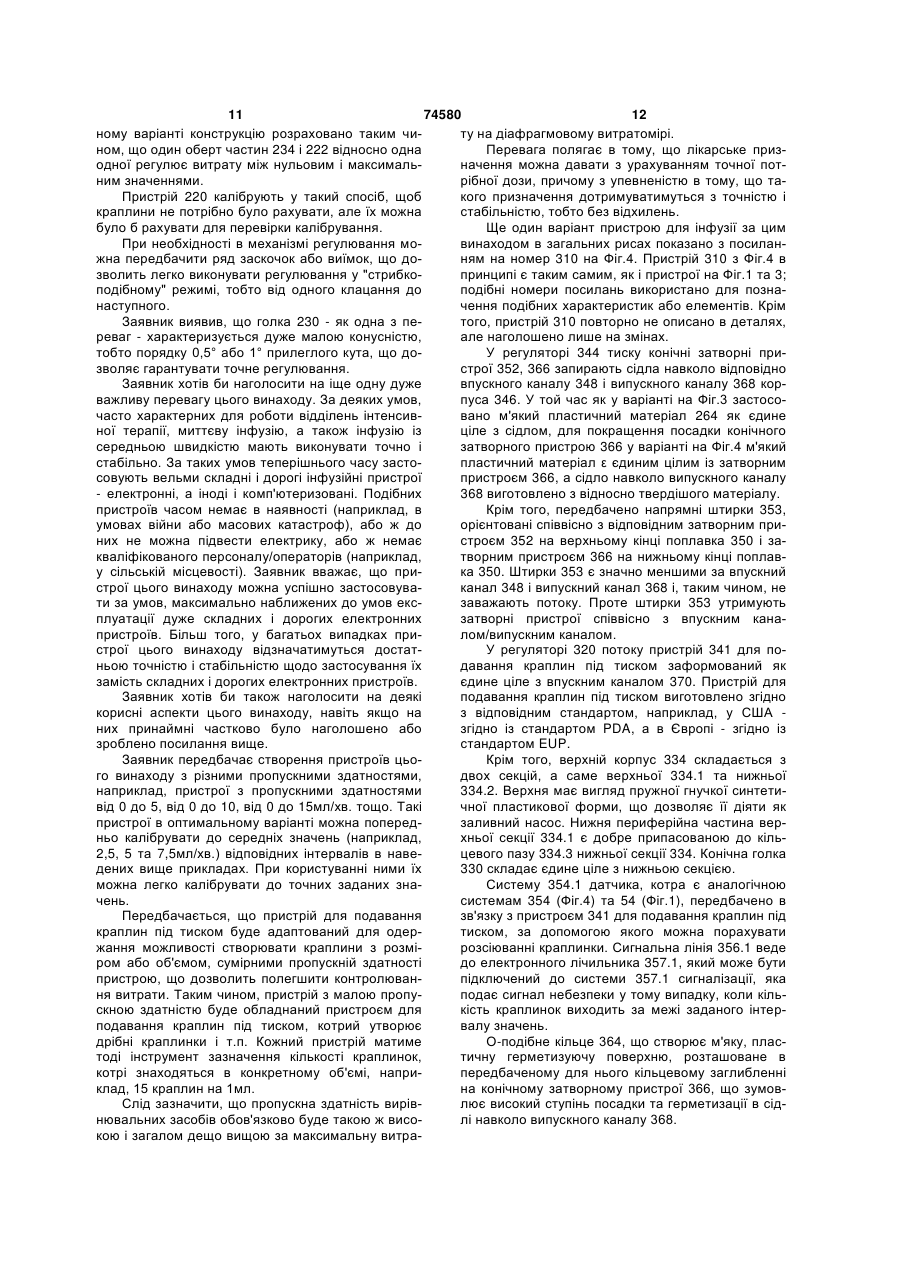

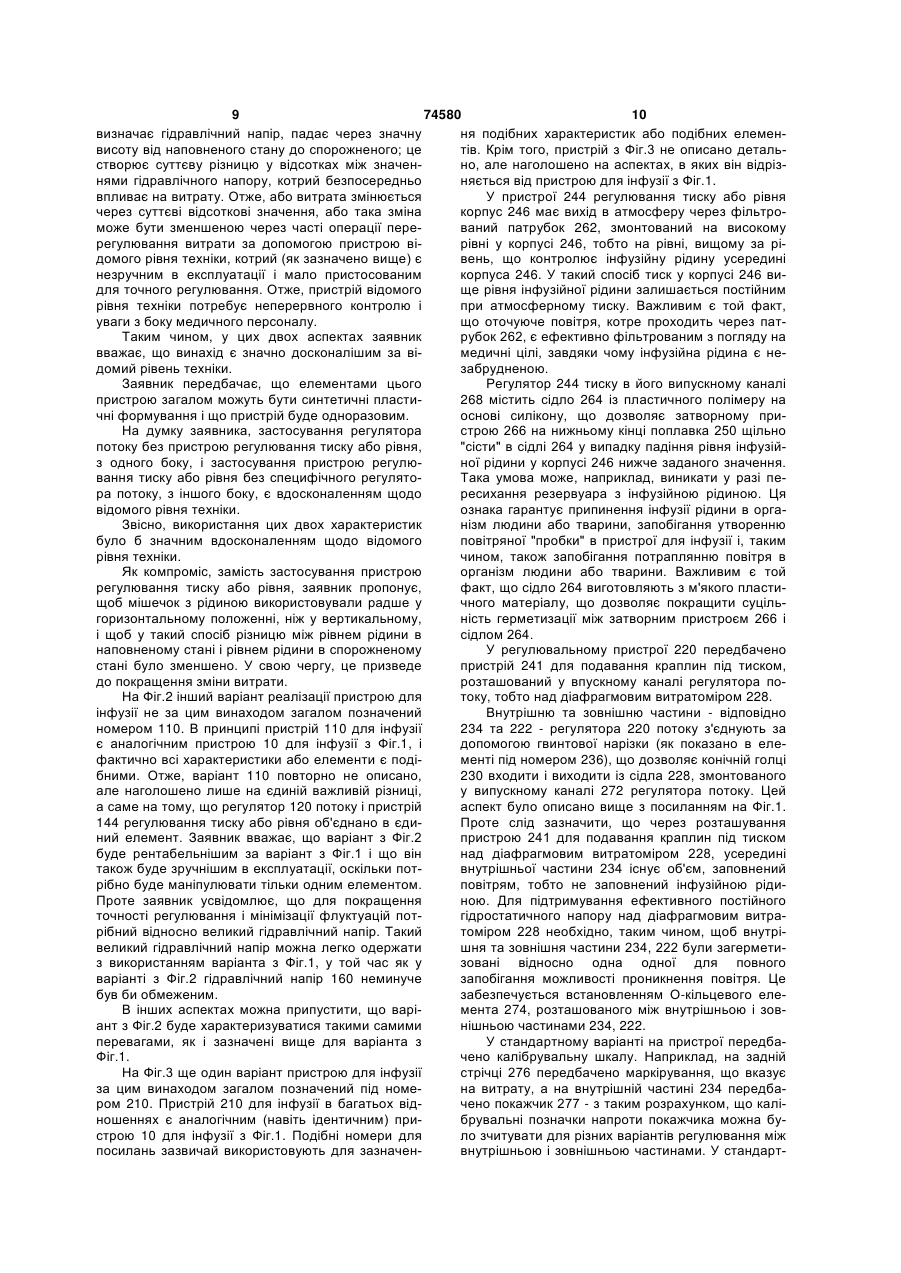

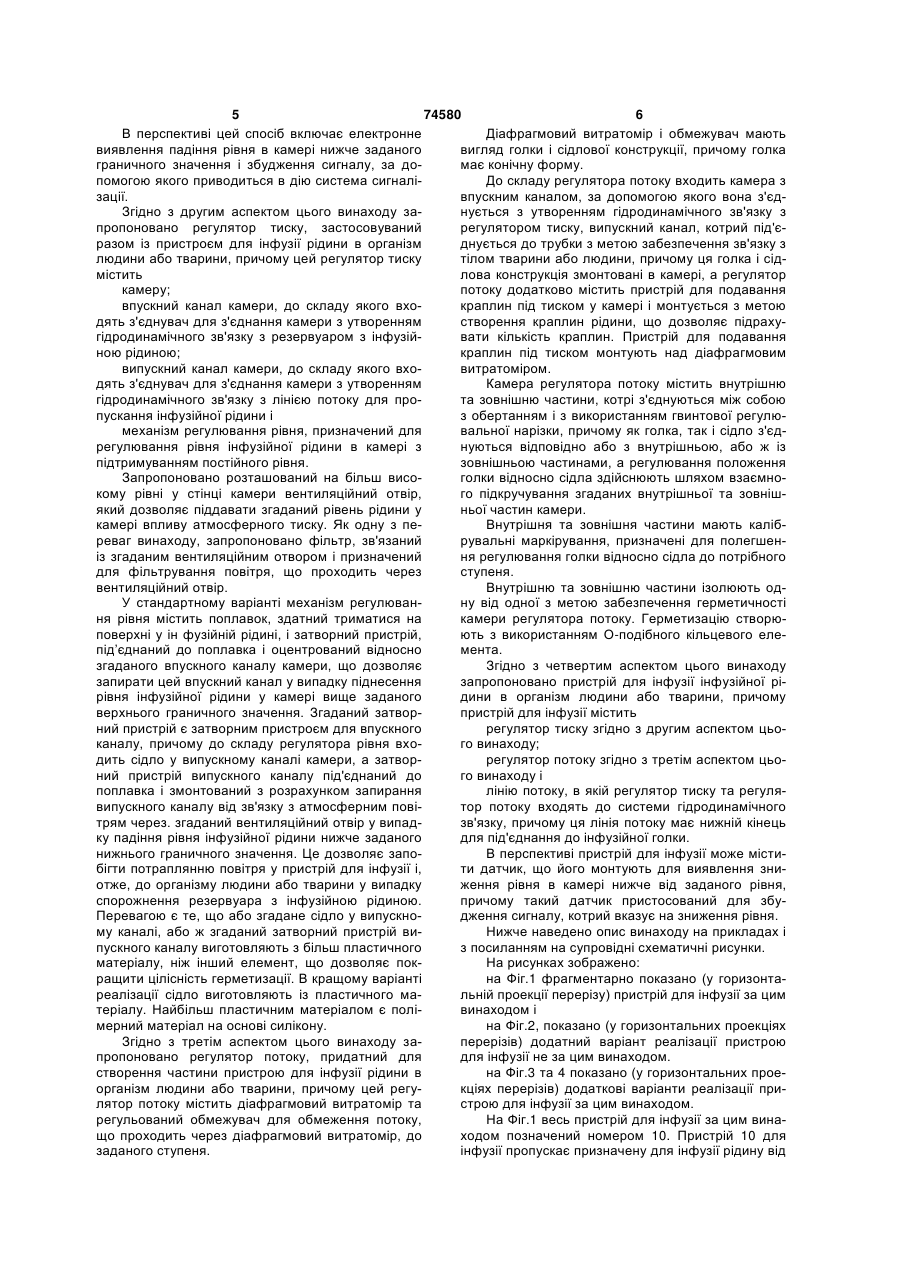

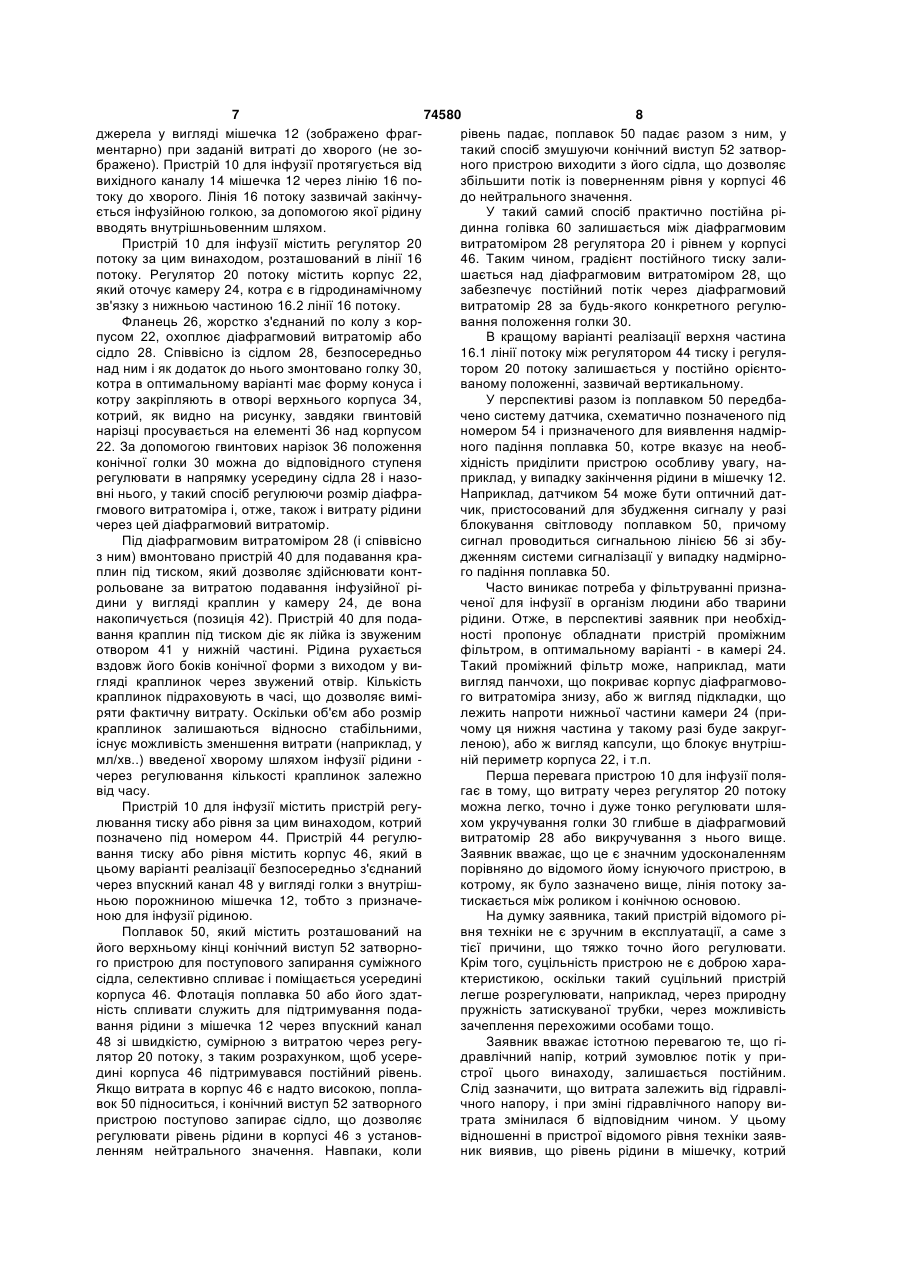

1. Пристрій для інфузії (10, 210, 310) рідини в організм людини або тварини, що містить регулятор тиску (44, 244, 344), до складу якого входять камера (46, 246, 346), впускний канал камери (48, 248, 348), до складу котрого входять з'єднувач (48, 248, 348) для під'єднання камери з утворенням гідродинамічного зв'язку з резервуаром (12) з інфузійною рідиною, випускний канал (268, 368) камери, механізм регулювання рівня (50, 250, 350) для підтримування постійного рівня згаданої інфузійної рідини у камері, регулятор потоку (20, 220, 320), який має діафрагмовий витратомір (28, 228, 328) та регульований обмежувач (30, 230, 330) для 15 обмеження потоку, що проходить через діафрагмовий витратомір, до заданого ступеня, з таким розрахунком, щоб розсіювати інфузійну рідину з вибраними значеннями витрати, секція лінії потоку (16.2, 216.2, 316.2), нижча за потоком, або друга секція лінії потоку, під'єднана на верхньому кінці до регулятора потоку для приймання і подавання до інфузійної голки розсіюваної пристроєм для інфузії інфузійної рідини для здійснення інфузії в організм людини або тварини, який відрізняється тим, що містить першу секцію лінії потоку (16.1, 216.1, 25 316.1), яка зв'язана своїм верхнім кінцем з випускним каналом камери 2 (19) 1 3 74580 4 ньому його кінці і оцентрований відносно сідла з виявлення падіння поплавка (50, 350) нижче задатаким розрахунком, щоб запирати зверху сідло ного рівня, а також систему сигналізації (54, 56, для запирання випускного каналу від зв'язку з ат354, 356, 357), яка реагує на датчик і вказує на мосферним повітрям через вентиляційний отвір у стан небезпеки. випадку падіння рівня інфузійної рідини нижче 6. Пристрій для інфузії (310) за будь-яким з пп.3-5, який відрізняється тим, що містить датчик (354.1) заданого нижнього граничного значення, причому або сідло у випускному каналі, або затворний придля виявлення краплин, лічильник (357.1), котрий стрій випускного каналу виготовлені з матеріалу, реагує на датчик для підрахунку краплин в часі, та який являє собою матеріал на основі силікону і є систему сигналізації (357.1), яка реагує на лічильпластичнішим за інше сідло у випускному каналі і ник і вказує на стан небезпеки, коли кількість кразатворному пристрої випускного каналу для покплин виходить за межі заданого інтервалу знаращення суцільності герметизації. чень. 5. Пристрій для інфузії (10, 310) за п.4, який відрізняється тим, що містить датчик (54, 354) для Цей винахід стосується інфузії рідин в організм людини або тварини. Якщо казати більш конкретно, він стосується способу функціонування пристрою для інфузії, регулятора тиску, призначеного для застосування разом із пристроєм для інфузії, регулятора потоку, а також власне пристрою для інфузії. У відомому заявникові пристрої для інфузії (у Південній Африці в розмовній мові відомому також під назвою "крапельниця") призначену для інфузії рідину одержують з певного джерела або резервуара. Резервуар зазвичай має форму мішечка, який підвішують зверху і з котрого подають рідину через канал, розташований в нижній частині мішечка у підвішеному його положенні. Рідину проводять через здатну стискатися гнучку трубку із синтетичного полімерного матеріалу і через дозатор подають до інфузійної голки, що її вводять в тіло людини або тварини. Дозатор включає пристрій для подавання краплин під тиском, котрий подає рідину по краплинах у прозору камеру, що дозволяє контролювати кількість краплин. Витрату регулюють затисканням трубки у звужувальному пристрої, розташованому між основою та роликом, положення якого регулюють шляхом прокручування в напрямку основи і вздовж неї з одержанням відповідного ступеня затискання. У [патенті США 4,269,222] описується пристрій по регуляції потоку рідини з резервуара через лінію виведення. Він містить розміщену систему зв'язку, порожнистий зубець для сполучення з резервуаром, прозору крапельну камеру, поплавкову камеру розподілення для підтримання постійного рівня рідини в межах жорсткого допуску та клапанний засіб на поплавку для регулювання подання рідини в поплавкову камеру та витікання рідини з камери потоку, та засіб нижче камери потоку для регулювання потоку, що витікає через відкритий вихідний отвір. Розкрито пристрій, для регуляції потоку рідини до судинної системи пацієнта. Згідно з першим аспектом цього винаходу в широкому розумінні запропоновано спосіб функціонування пристрою для інфузії, котрий дозволяє здійснювати інфузію рідини в організм людини або тварини, причому цей спосіб включає встановлення постійного гідростатичного напору рідини в напрямку додолу і в гідродинамічномузв'язку з резервуаром із згаданою рідиною і в напрямку догори від регулятора потоку, з контрольованою витратою потоку згаданої рідини шляхом введення цього регулятора потоку в лінію потоку, що дозволяє підтримувати гідростатичний напір постійним і здійснювати інфузію заданого потоку рідини через згадану лінію потоку в організм людини або тварини. Якщо казати більш конкретно, згідно з першим аспектом запропоновано спосіб функціонування пристрою для інфузії, призначеного для здійснення інфузії рідини в організм людини або тварини, причому цей спосіб включає підтримання постійного рівня інфузійної рідини в регуляторі тиску, котрий є в гідродинамічному зв'язку з резервуаром із згаданою рідиною, подавання рідини з постійним напором, відповідним постійному рівню інфузійної рідини, у лінію потоку, котра містить настроюваний регулятор потоку і котра закінчується інфузійною голкою, за допомогою якої здійснюють інфузію згаданої рідини в організм людини або тварини. Цей спосіб включає забезпечення впливу атмосферного тиску на згаданий рівень рідини через відкритий в повітря вентиляційний отвір. У такому разі спосіб - як одну з технічних переваг - включає фільтрування атмосферного повітря, котре проходить через згаданий вентиляційний отвір, і запобігання забрудненню згаданої рідини. Для цього застосовують відповідний придатний для медичних цілей фільтр. Підтримання постійного рівня інфузійної рідини у згаданому регуляторі тиску включає монтування клапана з поплавком у камері регулятора тиску під резервуаром і над регулятором потоку для підтримування постійного рівня рідини у камері. Цей спосіб додатково включає підтримання згаданої лінії потоку у стабільно орієнтованому положенні. Переважно її підтримують у вертикальному положенні. Загалом цей спосіб включає проходження рідини в регуляторі потоку через діафрагмовий витратомір і відповідне регулювання цього діафрагмового витратоміра для регулювання потоку рідини, що проходить через нього. Якщо казати конкретніше, коли до складу пристрою входять голка і "сідлова" конструкція - причому в цій конструкції передбачено діафрагмовий витратомір цей спосіб включає регулювання відносних положень голки і сідла, що дозволяє ефективно регулювати розмір діафрагмового витратоміра. 5 74580 6 В перспективі цей спосіб включає електронне Діафрагмовий витратомір і обмежувач мають виявлення падіння рівня в камері нижче заданого вигляд голки і сідлової конструкції, причому голка граничного значення і збудження сигналу, за домає конічну форму. помогою якого приводиться в дію система сигналіДо складу регулятора потоку входить камера з зації. впускним каналом, за допомогою якого вона з'єдЗгідно з другим аспектом цього винаходу занується з утворенням гідродинамічного зв'язку з пропоновано регулятор тиску, застосовуваний регулятором тиску, випускний канал, котрий під'єразом із пристроєм для інфузії рідини в організм днується до трубки з метою забезпечення зв'язку з людини або тварини, причому цей регулятор тиску тілом тварини або людини, причому ця голка і сідмістить лова конструкція змонтовані в камері, а регулятор камеру; потоку додатково містить пристрій для подавання впускний канал камери, до складу якого вхокраплин під тиском у камері і монтується з метою дять з'єднувач для з'єднання камери з утворенням створення краплин рідини, що дозволяє підрахугідродинамічного зв'язку з резервуаром з інфузійвати кількість краплин. Пристрій для подавання ною рідиною; краплин під тиском монтують над діафрагмовим випускний канал камери, до складу якого вховитратоміром. дять з'єднувач для з'єднання камери з утворенням Камера регулятора потоку містить внутрішню гідродинамічного зв'язку з лінією потоку для прота зовнішню частини, котрі з'єднуються між собою пускання інфузійної рідини і з обертанням і з використанням гвинтової регулюмеханізм регулювання рівня, призначений для вальної нарізки, причому як голка, так і сідло з'єдрегулювання рівня інфузійної рідини в камері з нуються відповідно або з внутрішньою, або ж із підтримуванням постійного рівня. зовнішньою частинами, а регулювання положення Запропоновано розташований на більш висоголки відносно сідла здійснюють шляхом взаємнокому рівні у стінці камери вентиляційний отвір, го підкручування згаданих внутрішньої та зовнішякий дозволяє піддавати згаданий рівень рідини у ньої частин камери. камері впливу атмосферного тиску. Як одну з пеВнутрішня та зовнішня частини мають калібреваг винаходу, запропоновано фільтр, зв'язаний рувальні маркірування, призначені для полегшеніз згаданим вентиляційним отвором і призначений ня регулювання голки відносно сідла до потрібного для фільтрування повітря, що проходить через ступеня. вентиляційний отвір. Внутрішню та зовнішню частини ізолюють одУ стандартному варіанті механізм регулюванну від одної з метою забезпечення герметичності ня рівня містить поплавок, здатний триматися на камери регулятора потоку. Герметизацію створюповерхні у ін фузійній рідині, і затворний пристрій, ють з використанням О-подібного кільцевого елепід’єднаний до поплавка і оцентрований відносно мента. згаданого впускного каналу камери, що дозволяє Згідно з четвертим аспектом цього винаходу запирати цей впускний канал у випадку піднесення запропоновано пристрій для інфузії інфузійної рірівня інфузійної рідини у камері вище заданого дини в організм людини або тварини, причому верхнього граничного значення. Згаданий затворпристрій для інфузії містить ний пристрій є затворним пристроєм для впускного регулятор тиску згідно з другим аспектом цьоканалу, причому до складу регулятора рівня вхого винаходу; дить сідло у випускному каналі камери, а затворрегулятор потоку згідно з третім аспектом цьоний пристрій випускного каналу під'єднаний до го винаходу і поплавка і змонтований з розрахунком запирання лінію потоку, в якій регулятор тиску та регулявипускного каналу від зв'язку з атмосферним повітор потоку входять до системи гідродинамічного трям через. згаданий вентиляційний отвір у випадзв'язку, причому ця лінія потоку має нижній кінець ку падіння рівня інфузійної рідини нижче заданого для під'єднання до інфузійної голки. нижнього граничного значення. Це дозволяє запоВ перспективі пристрій для інфузії може містибігти потраплянню повітря у пристрій для інфузії і, ти датчик, що його монтують для виявлення зниотже, до організму людини або тварини у випадку ження рівня в камері нижче від заданого рівня, спорожнення резервуара з інфузійною рідиною. причому такий датчик пристосований для збуПеревагою є те, що або згадане сідло у випускнодження сигналу, котрий вказує на зниження рівня. му каналі, або ж згаданий затворний пристрій виНижче наведено опис винаходу на прикладах і пускного каналу виготовляють з більш пластичного з посиланням на супровідні схематичні рисунки. матеріалу, ніж інший елемент, що дозволяє покНа рисунках зображено: ращити цілісність герметизації. В кращому варіанті на Фіг.1 фрагментарно показано (у горизонтареалізації сідло виготовляють із пластичного мальній проекції перерізу) пристрій для інфузії за цим теріалу. Найбільш пластичним матеріалом є полівинаходом і мерний матеріал на основі силікону. на Фіг.2, показано (у горизонтальних проекціях Згідно з третім аспектом цього винаходу заперерізів) додатний варіант реалізації пристрою пропоновано регулятор потоку, придатний для для інфузії не за цим винаходом. створення частини пристрою для інфузії рідини в на Фіг.3 та 4 показано (у горизонтальних проеорганізм людини або тварини, причому цей регукціях перерізів) додаткові варіанти реалізації прилятор потоку містить діафрагмовий витратомір та строю для інфузії за цим винаходом. регульований обмежувач для обмеження потоку, На Фіг.1 весь пристрій для інфузії за цим винащо проходить через діафрагмовий витратомір, до ходом позначений номером 10. Пристрій 10 для заданого ступеня. інфузії пропускає призначену для інфузії рідину від 7 74580 8 джерела у вигляді мішечка 12 (зображено фрагрівень падає, поплавок 50 падає разом з ним, у ментарно) при заданій витраті до хворого (не зотакий спосіб змушуючи конічний виступ 52 затворбражено). Пристрій 10 для інфузії протягується від ного пристрою виходити з його сідла, що дозволяє вихідного каналу 14 мішечка 12 через лінію 16 позбільшити потік із поверненням рівня у корпусі 46 току до хворого. Лінія 16 потоку зазвичай закінчудо нейтрального значення. ється інфузійною голкою, за допомогою якої рідину У такий самий спосіб практично постійна рівводять внутрішньовенним шляхом. динна голівка 60 залишається між діафрагмовим Пристрій 10 для інфузії містить регулятор 20 витратоміром 28 регулятора 20 і рівнем у корпусі потоку за цим винаходом, розташований в лінії 16 46. Таким чином, градієнт постійного тиску залипотоку. Регулятор 20 потоку містить корпус 22, шається над діафрагмовим витратоміром 28, що який оточує камеру 24, котра є в гідродинамічному забезпечує постійний потік через діафрагмовий зв'язку з нижньою частиною 16.2 лінії 16 потоку. витратомір 28 за будь-якого конкретного регулюФланець 26, жорстко з'єднаний по колу з корвання положення голки 30. пусом 22, охоплює діафрагмовий витратомір або В кращому варіанті реалізації верхня частина сідло 28. Співвісно із сідлом 28, безпосередньо 16.1 лінії потоку між регулятором 44 тиску і регулянад ним і як додаток до нього змонтовано голку 30, тором 20 потоку залишається у постійно орієнтокотра в оптимальному варіанті має форму конуса і ваному положенні, зазвичай вертикальному. котру закріпляють в отворі верхнього корпуса 34, У перспективі разом із поплавком 50 передбакотрий, як видно на рисунку, завдяки гвинтовій чено систему датчика, схематично позначеного під нарізці просувається на елементі 36 над корпусом номером 54 і призначеного для виявлення надмір22. За допомогою гвинтових нарізок 36 положення ного падіння поплавка 50, котре вказує на необконічної голки 30 можна до відповідного ступеня хідність приділити пристрою особливу увагу, нарегулювати в напрямку усередину сідла 28 і назоприклад, у випадку закінчення рідини в мішечку 12. вні нього, у такий спосіб регулюючи розмір діафраНаприклад, датчиком 54 може бути оптичний датгмового витратоміра і, отже, також і витрату рідини чик, пристосований для збудження сигналу у разі через цей діафрагмовий витратомір. блокування світловоду поплавком 50, причому Під діафрагмовим витратоміром 28 (і співвісно сигнал проводиться сигнальною лінією 56 зі збуз ним) вмонтовано пристрій 40 для подавання крадженням системи сигналізації у випадку надмірноплин під тиском, який дозволяє здійснювати контго падіння поплавка 50. рольоване за витратою подавання інфузійної ріЧасто виникає потреба у фільтруванні признадини у вигляді краплин у камеру 24, де вона ченої для інфузії в організм людини або тварини накопичується (позиція 42). Пристрій 40 для подарідини. Отже, в перспективі заявник при необхідвання краплин під тиском діє як лійка із звуженим ності пропонує обладнати пристрій проміжним отвором 41 у нижній частині. Рідина рухається фільтром, в оптимальному варіанті - в камері 24. вздовж його боків конічної форми з виходом у виТакий проміжний фільтр може, наприклад, мати гляді краплинок через звужений отвір. Кількість вигляд панчохи, що покриває корпус діафрагмовокраплинок підраховують в часі, що дозволяє виміго витратоміра знизу, або ж вигляд підкладки, що ряти фактичну витрату. Оскільки об'єм або розмір лежить напроти нижньої частини камери 24 (прикраплинок залишаються відносно стабільними, чому ця нижня частина у такому разі буде закругіснує можливість зменшення витрати (наприклад, у леною), або ж вигляд капсули, що блокує внутрішмл/хв..) введеної хворому шляхом інфузії рідини ній периметр корпуса 22, і т.п. через регулювання кількості краплинок залежно Перша перевага пристрою 10 для інфузії полявід часу. гає в тому, що витрату через регулятор 20 потоку Пристрій 10 для інфузії містить пристрій регуможна легко, точно і дуже тонко регулювати шлялювання тиску або рівня за цим винаходом, котрий хом укручування голки 30 глибше в діафрагмовий позначено під номером 44. Пристрій 44 регулювитратомір 28 або викручування з нього вище. вання тиску або рівня містить корпус 46, який в Заявник вважає, що це є значним удосконаленням цьому варіанті реалізації безпосередньо з'єднаний порівняно до відомого йому існуючого пристрою, в через впускний канал 48 у вигляді голки з внутрішкотрому, як було зазначено вище, лінія потоку заньою порожниною мішечка 12, тобто з призначетискається між роликом і конічною основою. ною для інфузії рідиною. На думку заявника, такий пристрій відомого ріПоплавок 50, який містить розташований на вня техніки не є зручним в експлуатації, а саме з його верхньому кінці конічний виступ 52 затворнотієї причини, що тяжко точно його регулювати. го пристрою для поступового запирання суміжного Крім того, суцільність пристрою не є доброю харасідла, селективно спливає і поміщається усередині ктеристикою, оскільки такий суцільний пристрій корпуса 46. Флотація поплавка 50 або його здатлегше розрегулювати, наприклад, через природну ність спливати служить для підтримування подапружність затискуваної трубки, через можливість вання рідини з мішечка 12 через впускний канал зачеплення перехожими особами тощо. 48 зі швидкістю, сумірною з витратою через регуЗаявник вважає істотною перевагою те, що гілятор 20 потоку, з таким розрахунком, щоб усередравлічний напір, котрий зумовлює потік у придині корпуса 46 підтримувався постійний рівень. строї цього винаходу, залишається постійним. Якщо витрата в корпус 46 є надто високою, поплаСлід зазначити, що витрата залежить від гідравлівок 50 підноситься, і конічний виступ 52 затворного чного напору, і при зміні гідравлічного напору випристрою поступово запирає сідло, що дозволяє трата змінилася б відповідним чином. У цьому регулювати рівень рідини в корпусі 46 з установвідношенні в пристрої відомого рівня техніки заявленням нейтрального значення. Навпаки, коли ник виявив, що рівень рідини в мішечку, котрий 9 74580 10 визначає гідравлічний напір, падає через значну ня подібних характеристик або подібних елеменвисоту від наповненого стану до спорожненого; це тів. Крім того, пристрій з Фіг.3 не описано детальстворює суттєву різницю у відсотках між значенно, але наголошено на аспектах, в яких він відрізнями гідравлічного напору, котрий безпосередньо няється від пристрою для інфузії з Фіг.1. впливає на витрату. Отже, або витрата змінюється У пристрої 244 регулювання тиску або рівня через суттєві відсоткові значення, або така зміна корпус 246 має вихід в атмосферу через фільтроможе бути зменшеною через часті операції переваний патрубок 262, змонтований на високому регулювання витрати за допомогою пристрою вірівні у корпусі 246, тобто на рівні, вищому за рідомого рівня техніки, котрий (як зазначено вище) є вень, що контролює інфузійну рідину усередині незручним в експлуатації і мало пристосованим корпуса 246. У такий спосіб тиск у корпусі 246 видля точного регулювання. Отже, пристрій відомого ще рівня інфузійної рідини залишається постійним рівня техніки потребує неперервного контролю і при атмосферному тиску. Важливим є той факт, уваги з боку медичного персоналу. що оточуюче повітря, котре проходить через патТаким чином, у цих двох аспектах заявник рубок 262, є ефективно фільтрованим з погляду на вважає, що винахід є значно досконалішим за вімедичні цілі, завдяки чому інфузійна рідина є недомий рівень техніки. забрудненою. Заявник передбачає, що елементами цього Регулятор 244 тиску в його випускному каналі пристрою загалом можуть бути синтетичні пласти268 містить сідло 264 із пластичного полімеру на чні формування і що пристрій буде одноразовим. основі силікону, що дозволяє затворному приНа думку заявника, застосування регулятора строю 266 на нижньому кінці поплавка 250 щільно потоку без пристрою регулювання тиску або рівня, "сісти" в сідлі 264 у випадку падіння рівня інфузійз одного боку, і застосування пристрою регулюної рідини у корпусі 246 нижче заданого значення. вання тиску або рівня без специфічного регулятоТака умова може, наприклад, виникати у разі пера потоку, з іншого боку, є вдосконаленням щодо ресихання резервуара з інфузійною рідиною. Ця відомого рівня техніки. ознака гарантує припинення інфузії рідини в оргаЗвісно, використання цих двох характеристик нізм людини або тварини, запобігання утворенню було б значним вдосконаленням щодо відомого повітряної "пробки" в пристрої для інфузії і, таким рівня техніки. чином, також запобігання потраплянню повітря в Як компроміс, замість застосування пристрою організм людини або тварини. Важливим є той регулювання тиску або рівня, заявник пропонує, факт, що сідло 264 виготовляють з м'якого пластищоб мішечок з рідиною використовували радше у чного матеріалу, що дозволяє покращити суцільгоризонтальному положенні, ніж у вертикальному, ність герметизації між затворним пристроєм 266 і і щоб у такий спосіб різницю між рівнем рідини в сідлом 264. наповненому стані і рівнем рідини в спорожненому У регулювальному пристрої 220 передбачено стані було зменшено. У свою чергу, це призведе пристрій 241 для подавання краплин під тиском, до покращення зміни витрати. розташований у впускному каналі регулятора поНа Фіг.2 інший варіант реалізації пристрою для току, тобто над діафрагмовим витратоміром 228. інфузії не за цим винаходом загалом позначений Внутрішню та зовнішню частини - відповідно номером 110. В принципі пристрій 110 для інфузії 234 та 222 - регулятора 220 потоку з'єднують за є аналогічним пристрою 10 для інфузії з Фіг.1, і допомогою гвинтової нарізки (як показано в елефактично всі характеристики або елементи є подіменті під номером 236), що дозволяє конічній голці бними. Отже, варіант 110 повторно не описано, 230 входити і виходити із сідла 228, змонтованого але наголошено лише на єдиній важливій різниці, у випускному каналі 272 регулятора потоку. Цей а саме на тому, що регулятор 120 потоку і пристрій аспект було описано вище з посиланням на Фіг.1. 144 регулювання тиску або рівня об'єднано в єдиПроте слід зазначити, що через розташування ний елемент. Заявник вважає, що варіант з Фіг.2 пристрою 241 для подавання краплин під тиском буде рентабельнішим за варіант з Фіг.1 і що він над діафрагмовим витратоміром 228, усередині також буде зручнішим в експлуатації, оскільки потвнутрішньої частини 234 існує об'єм, заповнений рібно буде маніпулювати тільки одним елементом. повітрям, тобто не заповнений інфузійною рідиПроте заявник усвідомлює, що для покращення ною. Для підтримування ефективного постійного точності регулювання і мінімізації флуктуацій потгідростатичного напору над діафрагмовим витрарібний відносно великий гідравлічний напір. Такий томіром 228 необхідно, таким чином, щоб внутрівеликий гідравлічний напір можна легко одержати шня та зовнішня частини 234, 222 були загерметиз використанням варіанта з Фіг.1, у той час як у зовані відносно одна одної для повного варіанті з Фіг.2 гідравлічний напір 160 неминуче запобігання можливості проникнення повітря. Це був би обмеженим. забезпечується встановленням О-кільцевого елеВ інших аспектах можна припустити, що варімента 274, розташованого між внутрішньою і зовант з Фіг.2 буде характеризуватися такими самими нішньою частинами 234, 222. перевагами, як і зазначені вище для варіанта з У стандартному варіанті на пристрої передбаФіг.1. чено калібрувальну шкалу. Наприклад, на задній На Фіг.3 ще один варіант пристрою для інфузії стрічці 276 передбачено маркірування, що вказує за цим винаходом загалом позначений під номена витрату, а на внутрішній частині 234 передбаром 210. Пристрій 210 для інфузії в багатьох відчено покажчик 277 - з таким розрахунком, що каліношеннях є аналогічним (навіть ідентичним) прибрувальні позначки напроти покажчика можна бустрою 10 для інфузії з Фіг.1. Подібні номери для ло зчитувати для різних варіантів регулювання між посилань зазвичай використовують для зазначенвнутрішньою і зовнішньою частинами. У стандарт 11 74580 12 ному варіанті конструкцію розраховано таким читу на діафрагмовому витратомірі. ном, що один оберт частин 234 і 222 відносно одна Перевага полягає в тому, що лікарське призодної регулює витрату між нульовим і максимальначення можна давати з урахуванням точної потним значеннями. рібної дози, причому з упевненістю в тому, що таПристрій 220 калібрують у такий спосіб, щоб кого призначення дотримуватимуться з точністю і краплини не потрібно було рахувати, але їх можна стабільністю, тобто без відхилень. було б рахувати для перевірки калібрування. Ще один варіант пристрою для інфузії за цим При необхідності в механізмі регулювання мовинаходом в загальних рисах показано з посиланжна передбачити ряд заскочок або виїмок, що доням на номер 310 на Фіг.4. Пристрій 310 з Фіг.4 в зволить легко виконувати регулювання у "стрибкопринципі є таким самим, як і пристрої на Фіг.1 та 3; подібному" режимі, тобто від одного клацання до подібні номери посилань використано для познанаступного. чення подібних характеристик або елементів. Крім Заявник виявив, що голка 230 - як одна з петого, пристрій 310 повторно не описано в деталях, реваг - характеризується дуже малою конусністю, але наголошено лише на змінах. тобто порядку 0,5° або 1° прилеглого кута, що доУ регуляторі 344 тиску конічні затворні призволяє гарантувати точне регулювання. строї 352, 366 запирають сідла навколо відповідно Заявник хотів би наголосити на іще одну дуже впускного каналу 348 і випускного каналу 368 корважливу перевагу цього винаходу. За деяких умов, пуса 346. У той час як у варіанті на Фіг.3 застосочасто характерних для роботи відділень інтенсиввано м'який пластичний матеріал 264 як єдине ної терапії, миттєву інфузію, а також інфузію із ціле з сідлом, для покращення посадки конічного середньою швидкістю мають виконувати точно і затворного пристрою 366 у варіанті на Фіг.4 м'який стабільно. За таких умов теперішнього часу застопластичний матеріал ε єдиним цілим із затворним совують вельми складні і дорогі інфузійні пристрої пристроєм 366, а сідло навколо випускного каналу - електронні, а іноді і комп'ютеризовані. Подібних 368 виготовлено з відносно твердішого матеріалу. пристроїв часом немає в наявності (наприклад, в Крім того, передбачено напрямні штирки 353, умовах війни або масових катастроф), або ж до орієнтовані співвісно з відповідним затворним приних не можна підвести електрику, або ж немає строєм 352 на верхньому кінці поплавка 350 і закваліфікованого персоналу/операторів (наприклад, творним пристроєм 366 на нижньому кінці поплаву сільській місцевості). Заявник вважає, що прика 350. Штирки 353 є значно меншими за впускний строї цього винаходу можна успішно застосовуваканал 348 і випускний канал 368 і, таким чином, не ти за умов, максимально наближених до умов ексзаважають потоку. Проте штирки 353 утримують плуатації дуже складних і дорогих електронних затворні пристрої співвісно з впускним канапристроїв. Більш того, у багатьох випадках прилом/випускним каналом. строї цього винаходу відзначатимуться достатУ регуляторі 320 потоку пристрій 341 для поньою точністю і стабільністю щодо застосування їх давання краплин під тиском заформований як замість складних і дорогих електронних пристроїв. єдине ціле з впускним каналом 370. Пристрій для Заявник хотів би також наголосити на деякі подавання краплин під тиском виготовлено згідно корисні аспекти цього винаходу, навіть якщо на з відповідним стандартом, наприклад, у США них принаймні частково було наголошено або згідно із стандартом PDA, а в Європі - згідно із зроблено посилання вище. стандартом EUP. Заявник передбачає створення пристроїв цьоКрім того, верхній корпус 334 складається з го винаходу з різними пропускними здатностями, двох секцій, а саме верхньої 334.1 та нижньої наприклад, пристрої з пропускними здатностями 334.2. Верхня має вигляд пружної гнучкої синтетивід 0 до 5, від 0 до 10, від 0 до 15мл/хв. тощо. Такі чної пластикової форми, що дозволяє її діяти як пристрої в оптимальному варіанті можна попередзаливний насос. Нижня периферійна частина верньо калібрувати до середніх значень (наприклад, хньої секції 334.1 є добре припасованою до кіль2,5, 5 та 7,5мл/хв.) відповідних інтервалів в навецевого пазу 334.3 нижньої секції 334. Конічна голка дених вище прикладах. При користуванні ними їх 330 складає єдине ціле з нижньою секцією. можна легко калібрувати до точних заданих знаСистему 354.1 датчика, котра є аналогічною чень. системам 354 (Фіг.4) та 54 (Фіг.1), передбачено в Передбачається, що пристрій для подавання зв'язку з пристроєм 341 для подавання краплин під краплин під тиском буде адаптований для одертиском, за допомогою якого можна порахувати жання можливості створювати краплини з розмірозсіюванні краплинки. Сигнальна лінія 356.1 веде ром або об'ємом, сумірними пропускній здатності до електронного лічильника 357.1, який може бути пристрою, що дозволить полегшити контролюванпідключений до системи 357.1 сигналізації, яка ня витрати. Таким чином, пристрій з малою пропуподає сигнал небезпеки у тому випадку, коли кільскною здатністю буде обладнаний пристроєм для кість краплинок виходить за межі заданого інтерподавання краплин під тиском, котрий утворює валу значень. дрібні краплинки і т.п. Кожний пристрій матиме О-подібне кільце 364, що створює м'яку, пластоді інструмент зазначення кількості краплинок, тичну герметизуючу поверхню, розташоване в котрі знаходяться в конкретному об'ємі, наприпередбаченому для нього кільцевому заглибленні клад, 15 краплин на 1мл. на конічному затворному пристрої 366, що зумовСлід зазначити, що пропускна здатність вирівлює високий ступінь посадки та герметизації в сіднювальних засобів обов'язково буде такою ж висолі навколо випускного каналу 368. кою і загалом дещо вищою за максимальну витра 13 Комп’ютерна верстка Т. Чепелева 74580 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for infusion of liquids into body of human or animal

Назва патенту російською

Устройство для инфузии жидкостей в организм человека или живот

МПК / Мітки

МПК: A61M 5/168

Мітки: пристрій, рідин, людини, інфузії, організм, тварини
