Пристрій для утилізації виробів, що містять вибухові речовини

Номер патенту: 12230

Опубліковано: 16.01.2006

Автор: Кизилов Сергій Борисович

Завантажити PDF файл.

Формула / Реферат

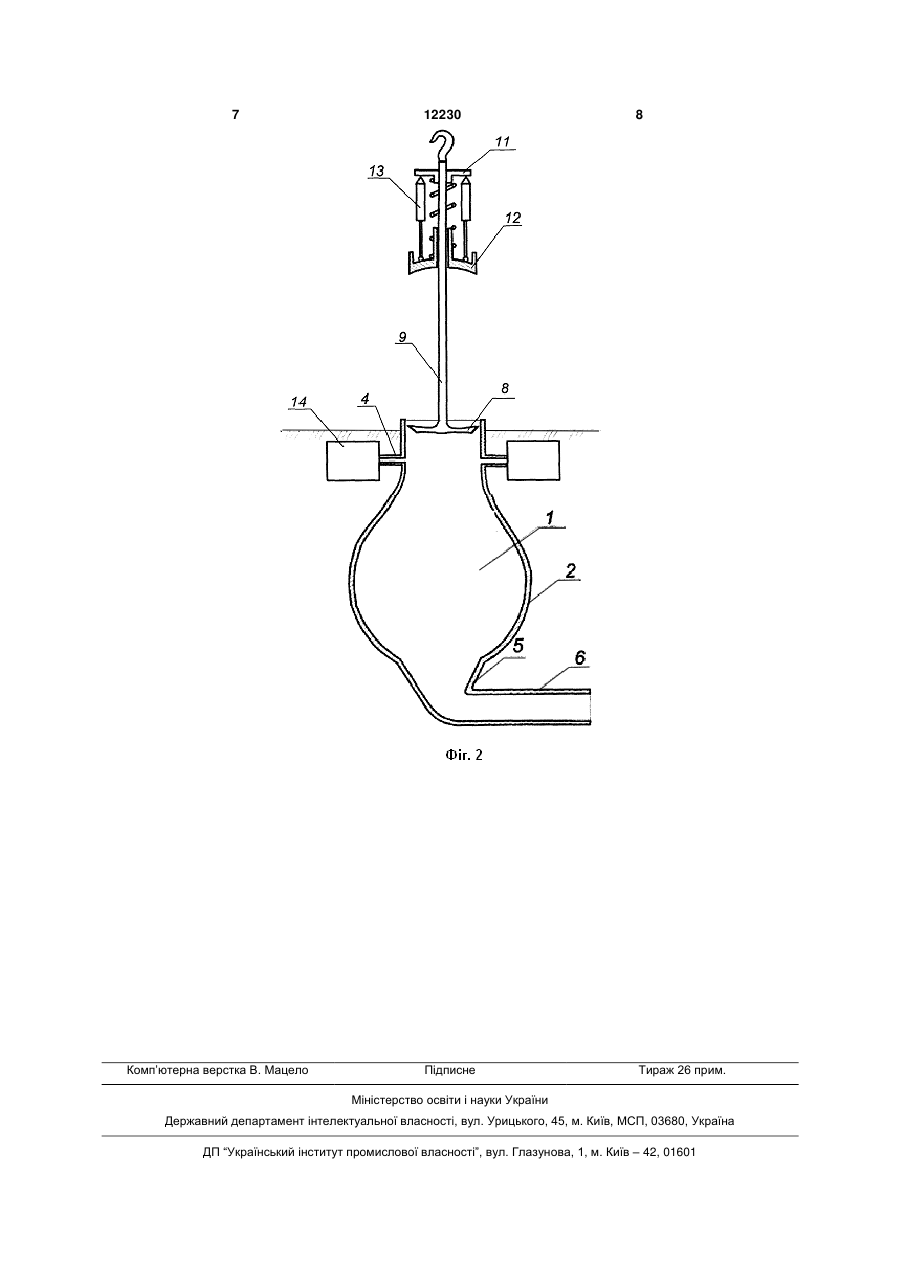

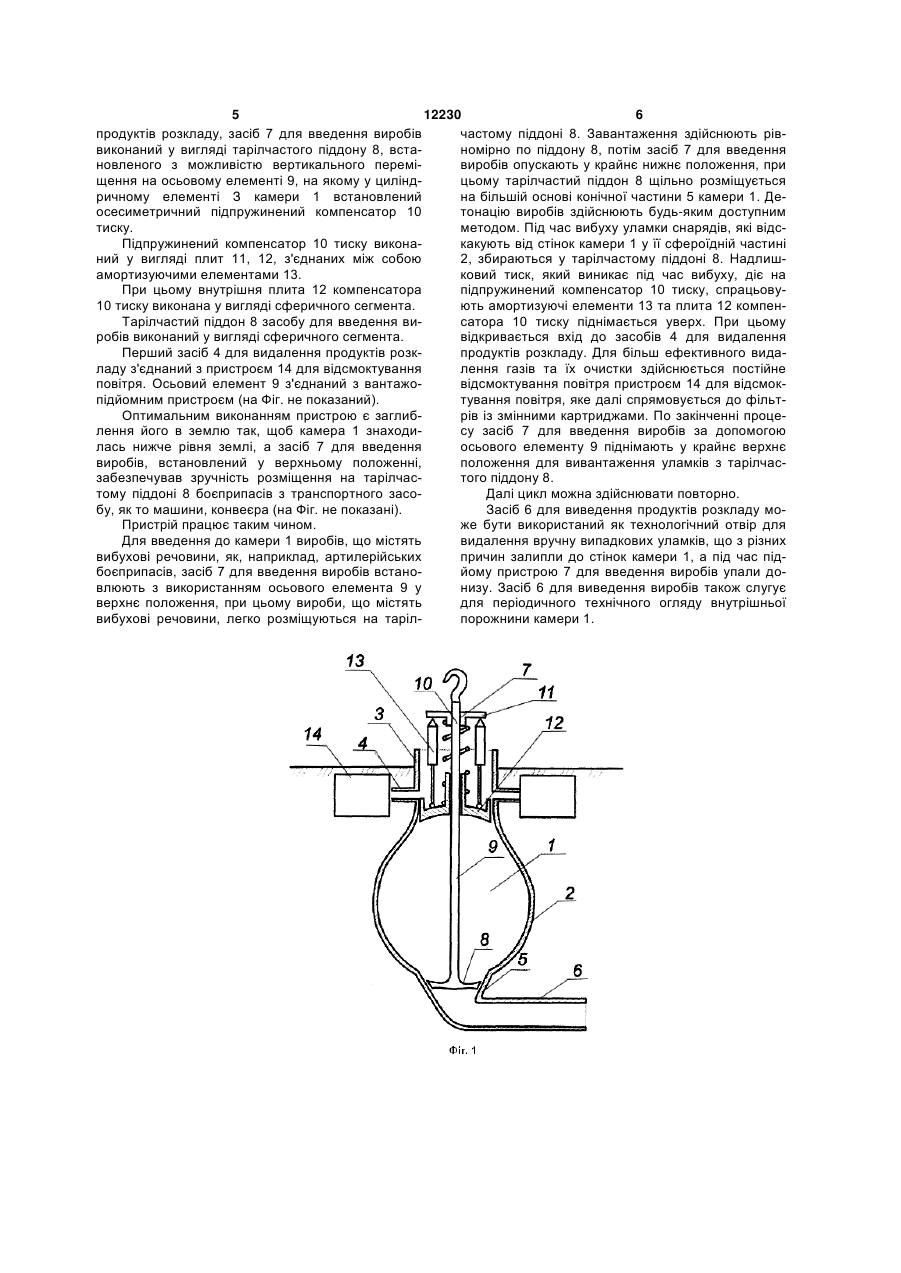

1. Пристрій для утилізації виробів, що містять вибухові речовини, що включає камеру, розташований в камері засіб для введення виробів, з`єднані з камерою засоби для видалення продуктів розкладу, який відрізняється тим, що пристрій містить додатково підпружинений компенсатор тиску, при цьому камера виконана у вигляді сфероїда, з`єднаного у верхній частині з циліндричним елементом, з'єднаним з першим засобом для видалення продуктів розкладу, а в нижній частині - з більшою основою зрізаного конічного елемента, менша основа якого з'єднана з другим засобом для видалення продуктів розкладу, засіб для введення виробів виконаний у вигляді тарілчастого піддона, встановленого з можливістю вертикального переміщення на осьовому елементі, на якому у циліндричному елементі камери встановлений вісесиметричний підпружинений компенсатор тиску.

2. Пристрій за п. 1, який відрізняється тим, що в ньому камера розміщена нижче за рівень землі.

3. Пристрій за п. 1 або п. 2, який відрізняється тим, що підпружинений компенсатор тиску виконаний у вигляді плит, з'єднаних між собою амортизуючими елементами.

4. Пристрій за п. 3, який відрізняється тим, що внутрішня плита компенсатора тиску виконана у вигляді сферичного сегмента.

5. Пристрій за пп. 1-4, який відрізняється тим, що тарілчастий піддон засобу для введення виробів виконаний у вигляді сферичного сегмента.

Текст

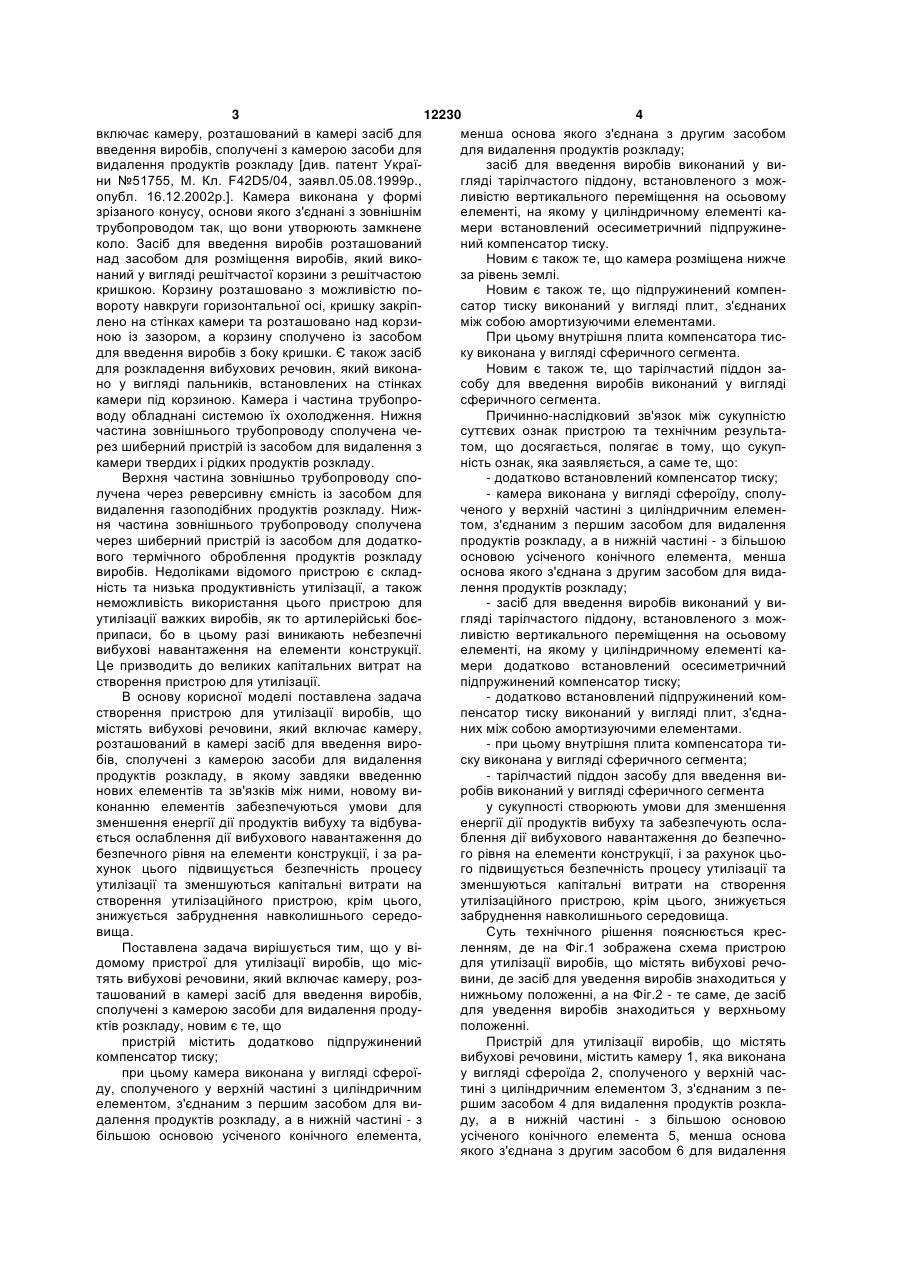

1. Пристрій для утилізації виробів, що містять вибухові речовини, що включає камеру, розташований в камері засіб для введення виробів, з`єднані з камерою засоби для видалення продуктів розкладу, який відрізняється тим, що пристрій містить додатково підпружинений компенсатор тиску, при цьому камера виконана у вигляді сфероїда, з`єднаного у верхній частині з циліндричним елементом, з'єднаним з першим засобом для видалення продуктів розкладу, а в нижній частині - з більшою основою зрізаного конічного елемента, менша основа якого з'єднана з другим засобом для видалення продуктів розкладу, засіб для вве 3 12230 4 включає камеру, розташований в камері засіб для менша основа якого з'єднана з другим засобом введення виробів, сполучені з камерою засоби для для видалення продуктів розкладу; видалення продуктів розкладу [див. патент Україзасіб для введення виробів виконаний у вини №51755, М. Кл. F42D5/04, заявл.05.08.1999р., гляді тарілчастого піддону, встановленого з можопубл. 16.12.2002р.]. Камера виконана у формі ливістю вертикального переміщення на осьовому зрізаного конусу, основи якого з'єднані з зовнішнім елементі, на якому у циліндричному елементі катрубопроводом так, що вони утворюють замкнене мери встановлений осесиметричний підпружинеколо. Засіб для введення виробів розташований ний компенсатор тиску. над засобом для розміщення виробів, який викоНовим є також те, що камера розміщена нижче наний у вигляді решітчастої корзини з решітчастою за рівень землі. кришкою. Корзину розташовано з можливістю поНовим є також те, що підпружинений компенвороту навкруги горизонтальної осі, кришку закріпсатор тиску виконаний у вигляді плит, з'єднаних лено на стінках камери та розташовано над корзиміж собою амортизуючими елементами. ною із зазором, а корзину сполучено із засобом При цьому внутрішня плита компенсатора тисдля введення виробів з боку кришки. Є також засіб ку виконана у вигляді сферичного сегмента. для розкладення вибухових речовин, який виконаНовим є також те, що тарілчастий піддон зано у вигляді пальників, встановлених на стінках собу для введення виробів виконаний у вигляді камери під корзиною. Камера і частина трубопросферичного сегмента. воду обладнані системою їх охолодження. Нижня Причинно-наслідковий зв'язок між сукупністю частина зовнішнього трубопроводу сполучена чесуттєвих ознак пристрою та технічним результарез шиберний пристрій із засобом для видалення з том, що досягається, полягає в тому, що сукупкамери твердих і рідких продуктів розкладу. ність ознак, яка заявляється, а саме те, що: Верхня частина зовнішньо трубопроводу спо- додатково встановлений компенсатор тиску; лучена через реверсивну ємність із засобом для - камера виконана у вигляді сфероїду, сполувидалення газоподібних продуктів розкладу. Нижченого у верхній частині з циліндричним елемення частина зовнішнього трубопроводу сполучена том, з'єднаним з першим засобом для видалення через шиберний пристрій із засобом для додаткопродуктів розкладу, а в нижній частині - з більшою вого термічного оброблення продуктів розкладу основою усіченого конічного елемента, менша виробів. Недоліками відомого пристрою є складоснова якого з'єднана з другим засобом для виданість та низька продуктивність утилізації, а також лення продуктів розкладу; неможливість використання цього пристрою для - засіб для введення виробів виконаний у виутилізації важких виробів, як то артилерійські боєгляді тарілчастого піддону, встановленого з можприпаси, бо в цьому разі виникають небезпечні ливістю вертикального переміщення на осьовому вибухові навантаження на елементи конструкції. елементі, на якому у циліндричному елементі каЦе призводить до великих капітальних витрат на мери додатково встановлений осесиметричний створення пристрою для утилізації. підпружинений компенсатор тиску; В основу корисної моделі поставлена задача - додатково встановлений підпружинений комстворення пристрою для утилізації виробів, що пенсатор тиску виконаний у вигляді плит, з'єднамістять вибухові речовини, який включає камеру, них між собою амортизуючими елементами. розташований в камері засіб для введення виро- при цьому внутрішня плита компенсатора тибів, сполучені з камерою засоби для видалення ску виконана у вигляді сферичного сегмента; продуктів розкладу, в якому завдяки введенню - тарілчастий піддон засобу для введення винових елементів та зв'язків між ними, новому виробів виконаний у вигляді сферичного сегмента конанню елементів забезпечуються умови для у сукупності створюють умови для зменшення зменшення енергії дії продуктів вибуху та відбуваенергії дії продуктів вибуху та забезпечують ослається ослаблення дії вибухового навантаження до блення дії вибухового навантаження до безпечнобезпечного рівня на елементи конструкції, і за раго рівня на елементи конструкції, і за рахунок цьохунок цього підвищується безпечність процесу го підвищується безпечність процесу утилізації та утилізації та зменшуються капітальні витрати на зменшуються капітальні витрати на створення створення утилізаційного пристрою, крім цього, утилізаційного пристрою, крім цього, знижується знижується забруднення навколишнього середозабруднення навколишнього середовища. вища. Суть технічного рішення пояснюється кресПоставлена задача вирішується тим, що у віленням, де на Фіг.1 зображена схема пристрою домому пристрої для утилізації виробів, що місдля утилізації виробів, що містять вибухові речотять вибухові речовини, який включає камеру, розвини, де засіб для уведення виробів знаходиться у ташований в камері засіб для введення виробів, нижньому положенні, а на Фіг.2 - те саме, де засіб сполучені з камерою засоби для видалення продудля уведення виробів знаходиться у верхньому ктів розкладу, новим є те, що положенні. пристрій містить додатково підпружинений Пристрій для утилізації виробів, що містять компенсатор тиску; вибухові речовини, містить камеру 1, яка виконана при цьому камера виконана у вигляді сфероїу вигляді сфероїда 2, сполученого у верхній часду, сполученого у верхній частині з циліндричним тині з циліндричним елементом 3, з'єднаним з пеелементом, з'єднаним з першим засобом для виршим засобом 4 для видалення продуктів розкладалення продуктів розкладу, а в нижній частині - з ду, а в нижній частині - з більшою основою більшою основою усіченого конічного елемента, усіченого конічного елемента 5, менша основа якого з'єднана з другим засобом 6 для видалення 5 12230 6 продуктів розкладу, засіб 7 для введення виробів частому піддоні 8. Завантаження здійснюють ріввиконаний у вигляді тарілчастого піддону 8, встаномірно по піддону 8, потім засіб 7 для введення новленого з можливістю вертикального перемівиробів опускають у крайнє нижнє положення, при щення на осьовому елементі 9, на якому у циліндцьому тарілчастий піддон 8 щільно розміщується ричному елементі З камери 1 встановлений на більшій основі конічної частини 5 камери 1. Деосесиметричний підпружинений компенсатор 10 тонацію виробів здійснюють будь-яким доступним тиску. методом. Під час вибуху уламки снарядів, які відсПідпружинений компенсатор 10 тиску виконакакують від стінок камери 1 у її сфероїдній частині ний у вигляді плит 11, 12, з'єднаних між собою 2, збираються у тарілчастому піддоні 8. Надлишамортизуючими елементами 13. ковий тиск, який виникає під час вибуху, діє на При цьому внутрішня плита 12 компенсатора підпружинений компенсатор 10 тиску, спрацьову10 тиску виконана у вигляді сферичного сегмента. ють амортизуючі елементи 13 та плита 12 компенТарілчастий піддон 8 засобу для введення висатора 10 тиску піднімається уверх. При цьому робів виконаний у вигляді сферичного сегмента. відкривається вхід до засобів 4 для видалення Перший засіб 4 для видалення продуктів розкпродуктів розкладу. Для більш ефективного видаладу з'єднаний з пристроєм 14 для відсмоктування лення газів та їх очистки здійснюється постійне повітря. Осьовий елемент 9 з'єднаний з вантажовідсмоктування повітря пристроєм 14 для відсмокпідйомним пристроєм (на Фіг. не показаний). тування повітря, яке далі спрямовується до фільтОптимальним виконанням пристрою є заглибрів із змінними картриджами. По закінченні процелення його в землю так, щоб камера 1 знаходису засіб 7 для введення виробів за допомогою лась нижче рівня землі, а засіб 7 для введення осьового елементу 9 піднімають у крайнє верхнє виробів, встановлений у верхньому положенні, положення для вивантаження уламків з тарілчасзабезпечував зручність розміщення на тарілчастого піддону 8. тому піддоні 8 боєприпасів з транспортного засоДалі цикл можна здійснювати повторно. бу, як то машини, конвеєра (на Фіг. не показані). Засіб 6 для виведення продуктів розкладу моПристрій працює таким чином. же бути використаний як технологічний отвір для Для введення до камери 1 виробів, що містять видалення вручну випадкових уламків, що з різних вибухові речовини, як, наприклад, артилерійських причин залипли до стінок камери 1, а під час підбоєприпасів, засіб 7 для введення виробів встанойому пристрою 7 для введення виробів упали довлюють з використанням осьового елемента 9 у низу. Засіб 6 для виведення виробів також слугує верхнє положення, при цьому вироби, що містять для періодичного технічного огляду внутрішньої вибухові речовини, легко розміщуються на тарілпорожнини камери 1. 7 Комп’ютерна верстка В. Мацело 12230 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Appliance for utilization of articles containing explosive substances

Назва патенту російською

Устройство для утилизации изделий, содержащих взрывчатые вещества

МПК / Мітки

МПК: F42D 5/04

Мітки: виробів, утилізації, вибухові, пристрій, речовини, містять
