Спосіб упаковування сигарет у м’які пачки і м’яка пачка

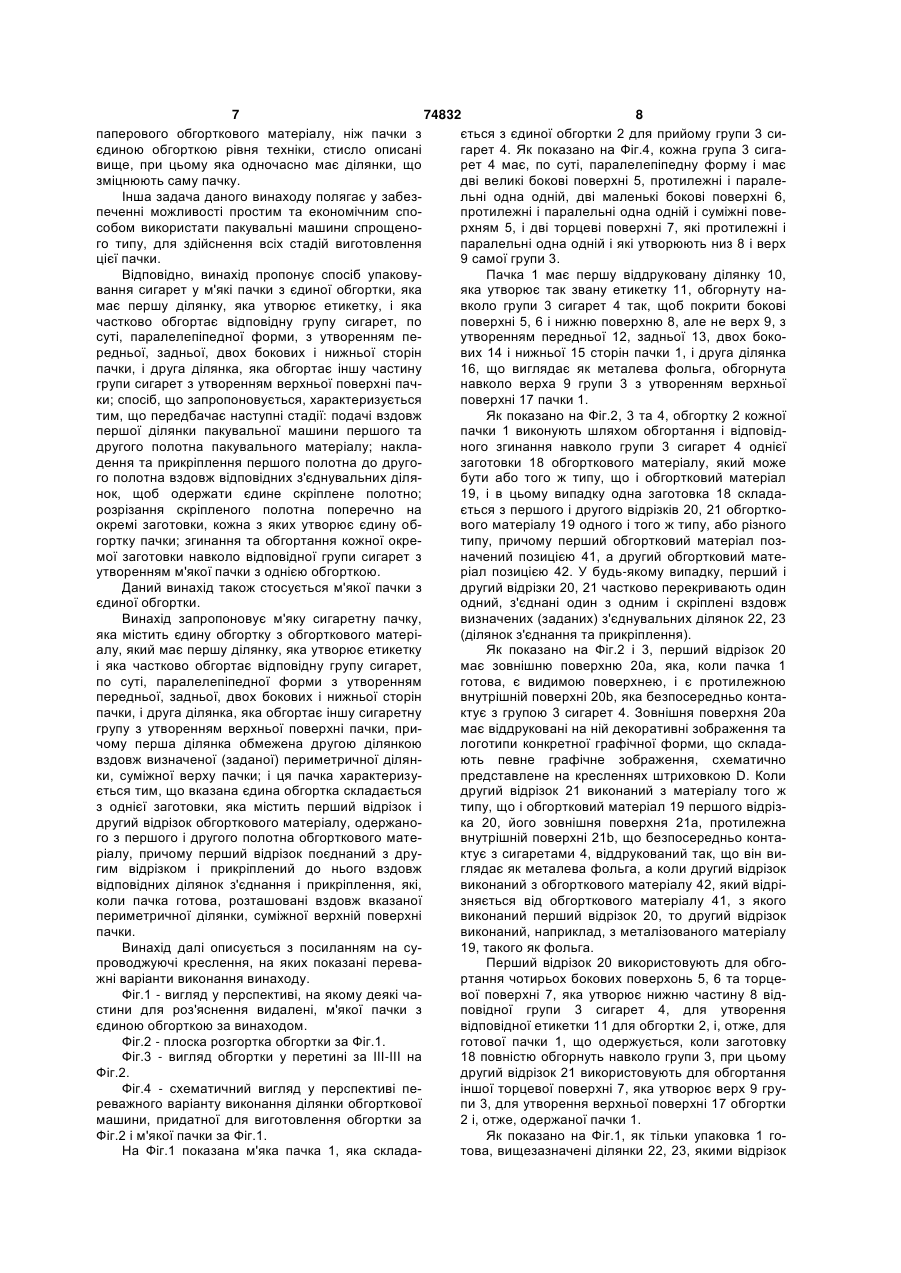

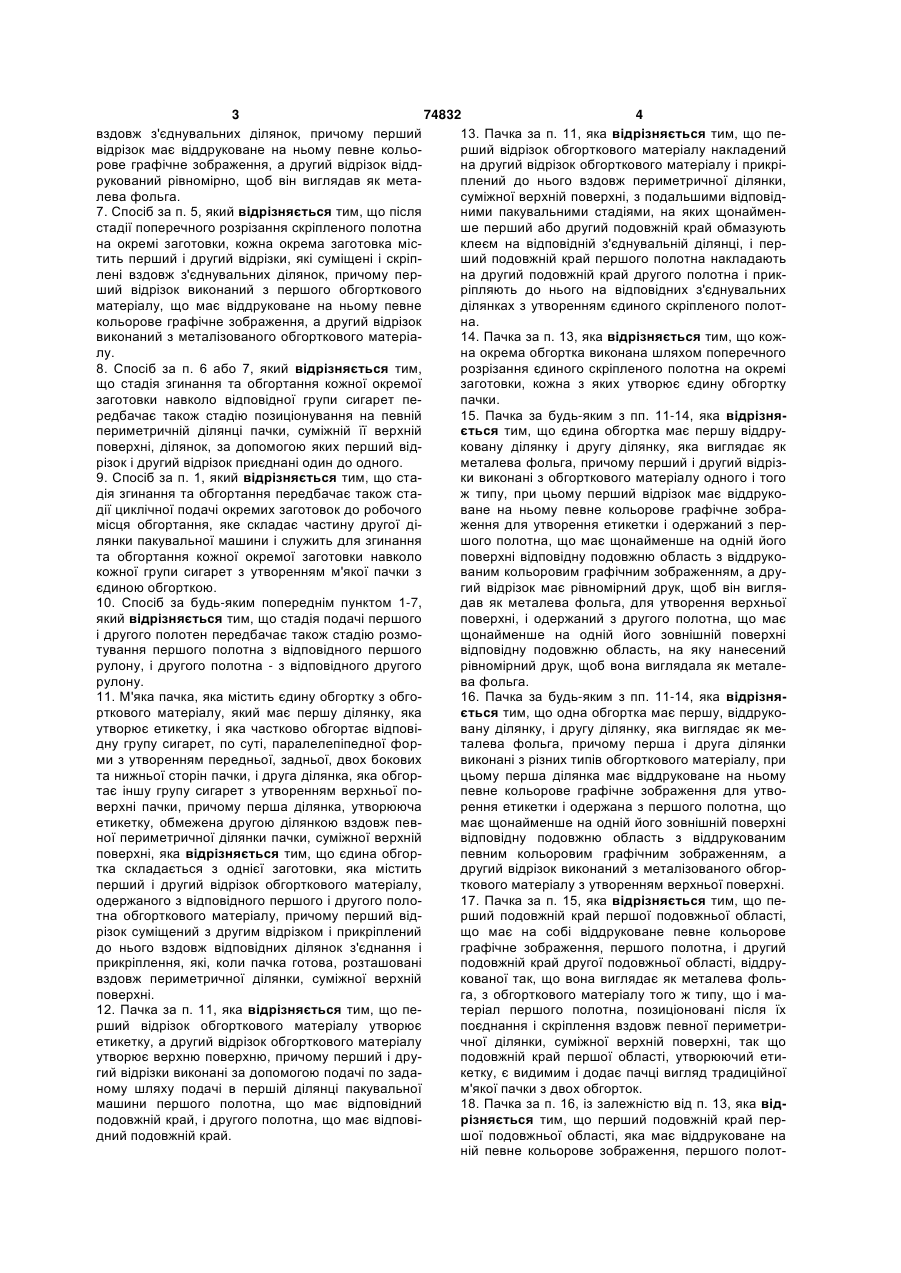

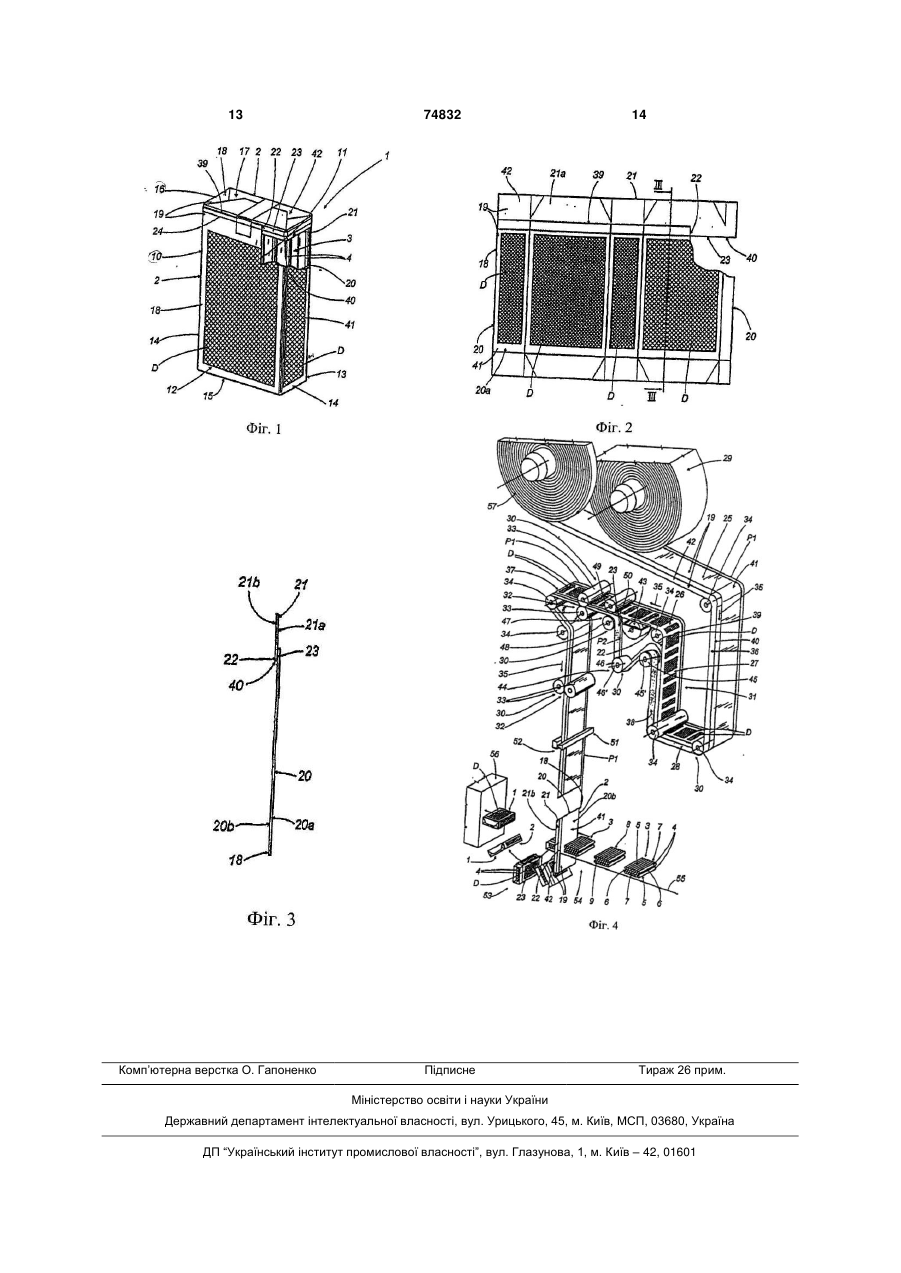

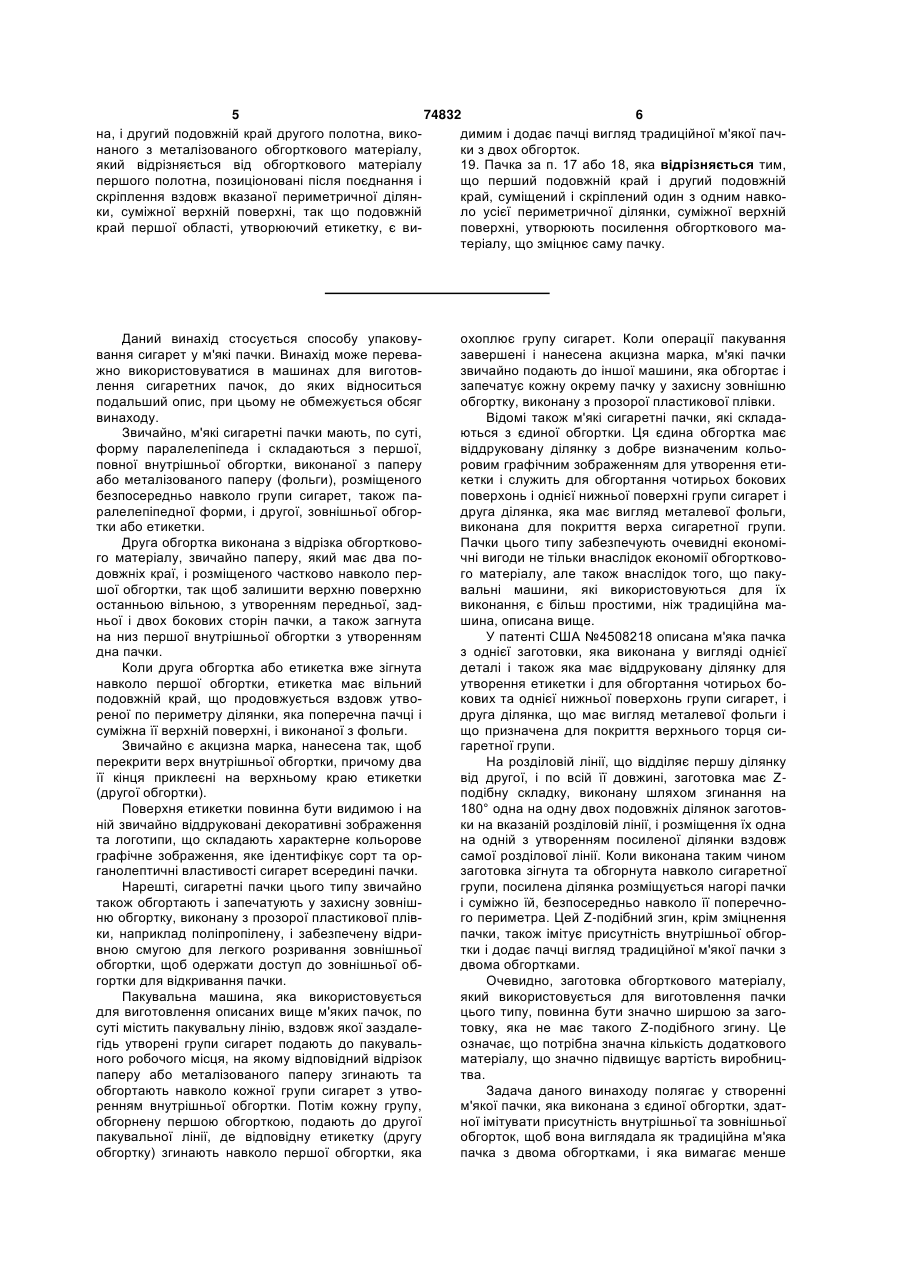

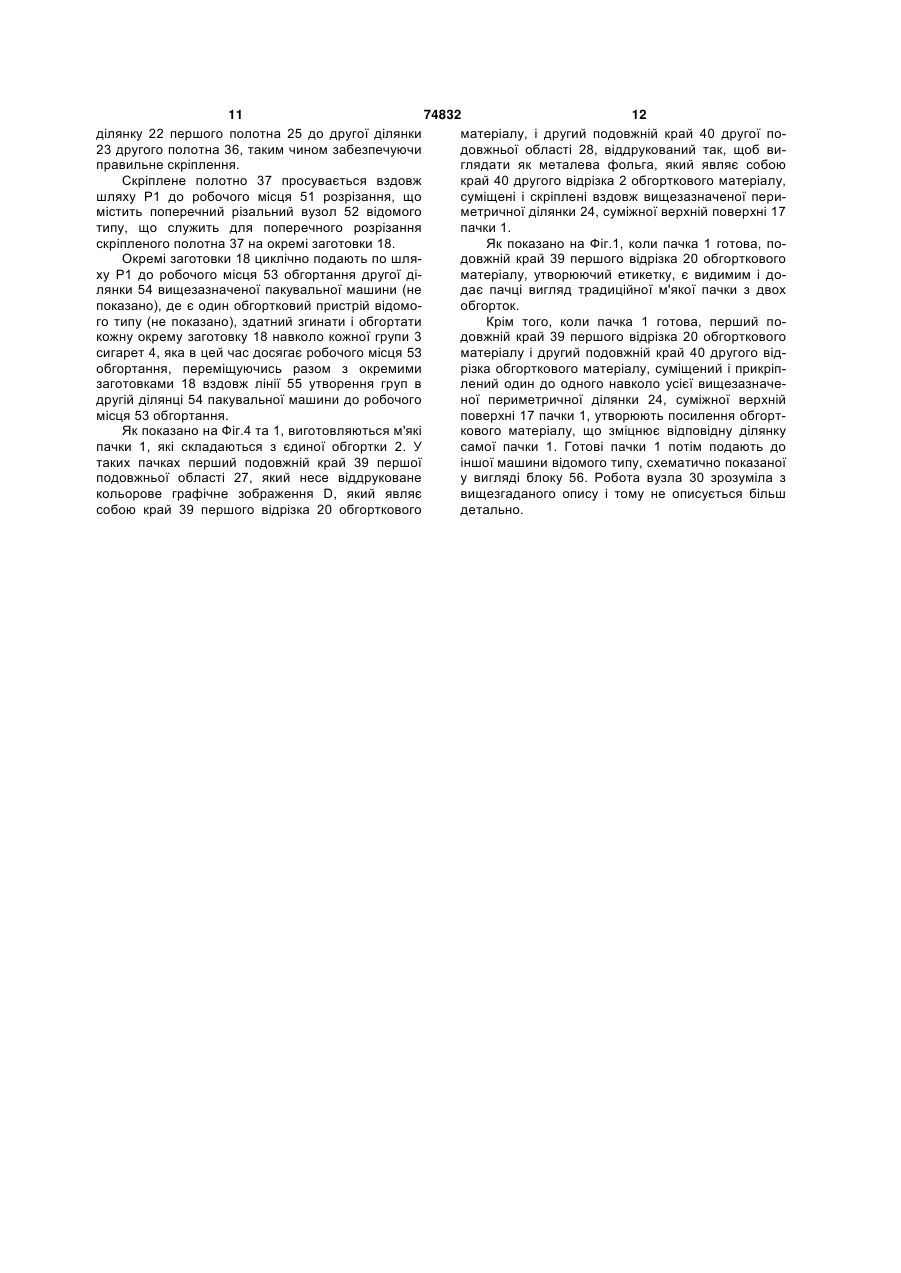

1. Спосіб упаковування сигарет у м'які пачки, які містять єдину обгортку, яка має першу ділянку, яка утворює етикетку і яка частково обгортає відповідну групу сигарет, по суті, паралелепіпедної форми з утворенням передньої, задньої, двох бокових і нижньої сторін пачки, і друга ділянка, яка обгортає іншу частину групи сигарет з утворенням верхньої поверхні пачки; який відрізняється тим, що передбачає наступні стадії: подачі вздовж першої ділянки пакувальної машини першого і другого полотна пакувального матеріалу; накладення та прикріплення першого полотна до другого полотна вздовж відповідних з'єднувальних ділянок, так щоб одержати єдине скріплене полотно; розрізання скріпленого полотна поперечно на окремі заготовки, кожна з яких утворює єдину обгортку пачки; і згинання та обгортання кожної окремої заготовки навколо відповідної групи сигарет з утворенням м'якої пачки з єдиною обгорткою. 2. Спосіб за п. 1, який відрізняється тим, що стадії подачі та з'єднання полотен включають стадію подачі першого полотна обгорткового матеріалу, що має відповідний подовжній край, і другого полотна, що має відповідний подовжній край, вздовж щонайменше одного першого шляху подачі; обмазування клеєм щонайменше першого або другого полотна на відповідній з'єднувальній ділянці, накладення і прикріплення першого подовжнього краю першого полотна до другого подовжнього краю другого полотна на з'єднувальних ділянках з утворенням єдиного скріпленого полотна. 3. Спосіб за п. 1 або 2, який відрізняється тим, що стадія з'єднання передбачає також стадії подачі першого або другого полотна по шляху пода 2 (19) 1 3 74832 4 13. Пачка за п. 11, яка відрізняється тим, що певздовж з'єднувальних ділянок, причому перший відрізок має віддруковане на ньому певне кольорший відрізок обгорткового матеріалу накладений рове графічне зображення, а другий відрізок віддна другий відрізок обгорткового матеріалу і прикрірукований рівномірно, щоб він виглядав як метаплений до нього вздовж периметричної ділянки, лева фольга. суміжної верхній поверхні, з подальшими відповід7. Спосіб за п. 5, який відрізняється тим, що після ними пакувальними стадіями, на яких щонайменстадії поперечного розрізання скріпленого полотна ше перший або другий подовжній край обмазують на окремі заготовки, кожна окрема заготовка місклеєм на відповідній з'єднувальній ділянці, і пертить перший і другий відрізки, які суміщені і скріпший подовжній край першого полотна накладають лені вздовж з'єднувальних ділянок, причому перна другий подовжній край другого полотна і прикший відрізок виконаний з першого обгорткового ріпляють до нього на відповідних з'єднувальних матеріалу, що має віддруковане на ньому певне ділянках з утворенням єдиного скріпленого полоткольорове графічне зображення, а другий відрізок на. 14. Пачка за п. 13, яка відрізняється тим, що кожвиконаний з металізованого обгорткового матеріалу. на окрема обгортка виконана шляхом поперечного 8. Спосіб за п. 6 або 7, який відрізняється тим, розрізання єдиного скріпленого полотна на окремі що стадія згинання та обгортання кожної окремої заготовки, кожна з яких утворює єдину обгортку заготовки навколо відповідної групи сигарет пепачки. 15. Пачка за будь-яким з пп. 11-14, яка відрізняредбачає також стадію позиціонування на певній ється тим, що єдина обгортка має першу віддрупериметричній ділянці пачки, суміжній її верхній поверхні, ділянок, за допомогою яких перший відковану ділянку і другу ділянку, яка виглядає як різок і другий відрізок приєднані один до одного. металева фольга, причому перший і другий відріз9. Спосіб за п. 1, який відрізняється тим, що стаки виконані з обгорткового матеріалу одного і того дія згинання та обгортання передбачає також стаж типу, при цьому перший відрізок має віддрукодії циклічної подачі окремих заготовок до робочого ване на ньому певне кольорове графічне зобрамісця обгортання, яке складає частину другої діження для утворення етикетки і одержаний з перлянки пакувальної машини і служить для згинання шого полотна, що має щонайменше на одній його та обгортання кожної окремої заготовки навколо поверхні відповідну подовжню область з віддрукокожної групи сигарет з утворенням м'якої пачки з ваним кольоровим графічним зображенням, а друєдиною обгорткою. гий відрізок має рівномірний друк, щоб він вигля10. Спосіб за будь-яким попереднім пунктом 1-7, дав як металева фольга, для утворення верхньої який відрізняється тим, що стадія подачі першого поверхні, і одержаний з другого полотна, що має і другого полотен передбачає також стадію розмощонайменше на одній його зовнішній поверхні тування першого полотна з відповідного першого відповідну подовжню область, на яку нанесений рулону, і другого полотна - з відповідного другого рівномірний друк, щоб вона виглядала як металерулону. ва фольга. 16. Пачка за будь-яким з пп. 11-14, яка відрізня11. М'яка пачка, яка містить єдину обгортку з обгоється тим, що одна обгортка має першу, віддрукорткового матеріалу, який має першу ділянку, яка утворює етикетку, і яка частково обгортає відповівану ділянку, і другу ділянку, яка виглядає як медну групу сигарет, по суті, паралелепіпедної форталева фольга, причому перша і друга ділянки ми з утворенням передньої, задньої, двох бокових виконані з різних типів обгорткового матеріалу, при та нижньої сторін пачки, і друга ділянка, яка обгорцьому перша ділянка має віддруковане на ньому тає іншу групу сигарет з утворенням верхньої попевне кольорове графічне зображення для утвоверхні пачки, причому перша ділянка, утворююча рення етикетки і одержана з першого полотна, що етикетку, обмежена другою ділянкою вздовж певмає щонайменше на одній його зовнішній поверхні ної периметричної ділянки пачки, суміжної верхній відповідну подовжню область з віддрукованим поверхні, яка відрізняється тим, що єдина обгорпевним кольоровим графічним зображенням, а тка складається з однієї заготовки, яка містить другий відрізок виконаний з металізованого обгорперший і другий відрізок обгорткового матеріалу, ткового матеріалу з утворенням верхньої поверхні. 17. Пачка за п. 15, яка відрізняється тим, що пеодержаного з відповідного першого і другого полотна обгорткового матеріалу, причому перший відрший подовжній край першої подовжньої області, різок суміщений з другим відрізком і прикріплений що має на собі віддруковане певне кольорове до нього вздовж відповідних ділянок з'єднання і графічне зображення, першого полотна, і другий прикріплення, які, коли пачка готова, розташовані подовжній край другої подовжньої області, віддрувздовж периметричної ділянки, суміжної верхній кованої так, що вона виглядає як металева фольповерхні. га, з обгорткового матеріалу того ж типу, що і ма12. Пачка за п. 11, яка відрізняється тим, що петеріал першого полотна, позиціоновані після їх рший відрізок обгорткового матеріалу утворює поєднання і скріплення вздовж певної периметриетикетку, а другий відрізок обгорткового матеріалу чної ділянки, суміжної верхній поверхні, так що утворює верхню поверхню, причому перший і друподовжній край першої області, утворюючий етигий відрізки виконані за допомогою подачі по задакетку, є видимим і додає пачці вигляд традиційної ному шляху подачі в першій ділянці пакувальної м'якої пачки з двох обгорток. 18. Пачка за п. 16, із залежністю від п. 13, яка відмашини першого полотна, що має відповідний різняється тим, що перший подовжній край перподовжній край, і другого полотна, що має відповідний подовжній край. шої подовжньої області, яка має віддруковане на ній певне кольорове зображення, першого полот 5 74832 6 на, і другий подовжній край другого полотна, викодимим і додає пачці вигляд традиційної м'якої пачнаного з металізованого обгорткового матеріалу, ки з двох обгорток. 19. Пачка за п. 17 або 18, яка відрізняється тим, який відрізняється від обгорткового матеріалу першого полотна, позиціоновані після поєднання і що перший подовжній край і другий подовжній скріплення вздовж вказаної периметричної ділянкрай, суміщений і скріплений один з одним навкоки, суміжної верхній поверхні, так що подовжній ло усієї периметричної ділянки, суміжної верхній край першої області, утворюючий етикетку, є виповерхні, утворюють посилення обгорткового матеріалу, що зміцнює саму пачку. Даний винахід стосується способу упаковування сигарет у м'які пачки. Винахід може переважно використовуватися в машинах для виготовлення сигаретних пачок, до яких відноситься подальший опис, при цьому не обмежується обсяг винаходу. Звичайно, м'які сигаретні пачки мають, по суті, форму паралелепіпеда і складаються з першої, повної внутрішньої обгортки, виконаної з паперу або металізованого паперу (фольги), розміщеного безпосередньо навколо групи сигарет, також паралелепіпедної форми, і другої, зовнішньої обгортки або етикетки. Друга обгортка виконана з відрізка обгорткового матеріалу, звичайно паперу, який має два подовжніх краї, і розміщеного частково навколо першої обгортки, так щоб залишити верхню поверхню останньою вільною, з утворенням передньої, задньої і двох бокових сторін пачки, а також загнута на низ першої внутрішньої обгортки з утворенням дна пачки. Коли друга обгортка або етикетка вже зігнута навколо першої обгортки, етикетка має вільний подовжній край, що продовжується вздовж утвореної по периметру ділянки, яка поперечна пачці і суміжна її верхній поверхні, і виконаної з фольги. Звичайно є акцизна марка, нанесена так, щоб перекрити верх внутрішньої обгортки, причому два її кінця приклеєні на верхньому краю етикетки (другої обгортки). Поверхня етикетки повинна бути видимою і на ній звичайно віддруковані декоративні зображення та логотипи, що складають характерне кольорове графічне зображення, яке ідентифікує сорт та органолептичні властивості сигарет всередині пачки. Нарешті, сигаретні пачки цього типу звичайно також обгортають і запечатують у захисну зовнішню обгортку, виконану з прозорої пластикової плівки, наприклад поліпропілену, і забезпечену відривною смугою для легкого розривання зовнішньої обгортки, щоб одержати доступ до зовнішньої обгортки для відкривання пачки. Пакувальна машина, яка використовується для виготовлення описаних вище м'яких пачок, по суті містить пакувальну лінію, вздовж якої заздалегідь утворені групи сигарет подають до пакувального робочого місця, на якому відповідний відрізок паперу або металізованого паперу згинають та обгортають навколо кожної групи сигарет з утворенням внутрішньої обгортки. Потім кожну групу, обгорнену першою обгорткою, подають до другої пакувальної лінії, де відповідну етикетку (другу обгортку) згинають навколо першої обгортки, яка охоплює групу сигарет. Коли операції пакування завершені і нанесена акцизна марка, м'які пачки звичайно подають до іншої машини, яка обгортає і запечатує кожну окрему пачку у захисну зовнішню обгортку, виконану з прозорої пластикової плівки. Відомі також м'які сигаретні пачки, які складаються з єдиної обгортки. Ця єдина обгортка має віддруковану ділянку з добре визначеним кольоровим графічним зображенням для утворення етикетки і служить для обгортання чотирьох бокових поверхонь і однієї нижньої поверхні групи сигарет і друга ділянка, яка має вигляд металевої фольги, виконана для покриття верха сигаретної групи. Пачки цього типу забезпечують очевидні економічні вигоди не тільки внаслідок економії обгорткового матеріалу, але також внаслідок того, що пакувальні машини, які використовуються для їх виконання, є більш простими, ніж традиційна машина, описана вище. У патенті США №4508218 описана м'яка пачка з однієї заготовки, яка виконана у вигляді однієї деталі і також яка має віддруковану ділянку для утворення етикетки і для обгортання чотирьох бокових та однієї нижньої поверхонь групи сигарет, і друга ділянка, що має вигляд металевої фольги і що призначена для покриття верхнього торця сигаретної групи. На розділовій лінії, що відділяє першу ділянку від другої, і по всій її довжині, заготовка має Zподібну складку, виконану шляхом згинання на 180° одна на одну двох подовжніх ділянок заготовки на вказаній розділовій лінії, і розміщення їх одна на одній з утворенням посиленої ділянки вздовж самої розділової лінії. Коли виконана таким чином заготовка зігнута та обгорнута навколо сигаретної групи, посилена ділянка розміщується нагорі пачки і суміжно їй, безпосередньо навколо її поперечного периметра. Цей Z-подібний згин, крім зміцнення пачки, також імітує присутність внутрішньої обгортки і додає пачці вигляд традиційної м'якої пачки з двома обгортками. Очевидно, заготовка обгорткового матеріалу, який використовується для виготовлення пачки цього типу, повинна бути значно ширшою за заготовку, яка не має такого Z-подібного згину. Це означає, що потрібна значна кількість додаткового матеріалу, що значно підвищує вартість виробництва. Задача даного винаходу полягає у створенні м'якої пачки, яка виконана з єдиної обгортки, здатної імітувати присутність внутрішньої та зовнішньої обгорток, щоб вона виглядала як традиційна м'яка пачка з двома обгортками, і яка вимагає менше 7 74832 8 паперового обгорткового матеріалу, ніж пачки з ється з єдиної обгортки 2 для прийому групи 3 сиєдиною обгорткою рівня техніки, стисло описані гарет 4. Як показано на Фіг.4, кожна група 3 сигавище, при цьому яка одночасно має ділянки, що рет 4 має, по суті, паралелепіпедну форму і має зміцнюють саму пачку. дві великі бокові поверхні 5, протилежні і паралеІнша задача даного винаходу полягає у забезльні одна одній, дві маленькі бокові поверхні 6, печенні можливості простим та економічним спопротилежні іпаралельні одна одній і суміжні повесобом використати пакувальні машини спрощенорхням 5, і дві торцеві поверхні 7, які протилежні і го типу, для здійснення всіх стадій виготовлення паралельні одна одній і які утворюють низ 8 і верх цієї пачки. 9 самої групи 3. Відповідно, винахід пропонує спосіб упаковуПачка 1 має першу віддруковану ділянку 10, вання сигарет у м'які пачки з єдиної обгортки, яка яка утворює так звану етикетку 11, обгорнуту намає першу ділянку, яка утворює етикетку, і яка вколо групи 3 сигарет 4 так, щоб покрити бокові частково обгортає відповідну групу сигарет, по поверхні 5, 6 і нижню поверхню 8, але не верх 9, з суті, паралелепіпедної форми, з утворенням пеутворенням передньої 12, задньої 13, двох бокоредньої, задньої, двох бокових і нижньої сторін вих 14 і нижньої 15 сторін пачки 1, і друга ділянка пачки, і друга ділянка, яка обгортає іншу частину 16, що виглядає як металева фольга, обгорнута групи сигарет з утворенням верхньої поверхні пачнавколо верха 9 групи 3 з утворенням верхньої ки; спосіб, що запропоновується, характеризується поверхні 17 пачки 1. тим, що передбачає наступні стадії: подачі вздовж Як показано на Фіг.2, 3 та 4, обгортку 2 кожної першої ділянки пакувальної машини першого та пачки 1 виконують шляхом обгортання і відповіддругого полотна пакувального матеріалу; накланого згинання навколо групи 3 сигарет 4 однієї дення та прикріплення першого полотна до другозаготовки 18 обгорткового матеріалу, який може го полотна вздовж відповідних з'єднувальних ділябути або того ж типу, що і обгортковий матеріал нок, щоб одержати єдине скріплене полотно; 19, і в цьому випадку одна заготовка 18 складарозрізання скріпленого полотна поперечно на ється з першого і другого відрізків 20, 21 обгорткоокремі заготовки, кожна з яких утворює єдину обвого матеріалу 19 одного і того ж типу, або різного гортку пачки; згинання та обгортання кожної окретипу, причому перший обгортковий матеріал позмої заготовки навколо відповідної групи сигарет з начений позицією 41, а другий обгортковий матеутворенням м'якої пачки з однією обгорткою. ріал позицією 42. У будь-якому випадку, перший і Даний винахід також стосується м'якої пачки з другий відрізки 20, 21 частково перекривають один єдиної обгортки. одний, з'єднані один з одним і скріплені вздовж Винахід запропоновує м'яку сигаретну пачку, визначених (заданих) з'єднувальних ділянок 22, 23 яка містить єдину обгортку з обгорткового матері(ділянок з'єднання та прикріплення). алу, який має першу ділянку, яка утворює етикетку Як показано на Фіг.2 і 3, перший відрізок 20 і яка частково обгортає відповідну групу сигарет, має зовнішню поверхню 20а, яка, коли пачка 1 по суті, паралелепіпедної форми з утворенням готова, є видимою поверхнею, і є протилежною передньої, задньої, двох бокових і нижньої сторін внутрішній поверхні 20b, яка безпосередньо контапачки, і друга ділянка, яка обгортає іншу сигаретну ктує з групою 3 сигарет 4. Зовнішня поверхня 20а групу з утворенням верхньої поверхні пачки, примає віддруковані на ній декоративні зображення та чому перша ділянка обмежена другою ділянкою логотипи конкретної графічної форми, що складавздовж визначеної (заданої) периметричної ділянють певне графічне зображення, схематично ки, суміжної верху пачки; і ця пачка характеризупредставлене на кресленнях штриховкою D. Коли ється тим, що вказана єдина обгортка складається другий відрізок 21 виконаний з матеріалу того ж з однієї заготовки, яка містить перший відрізок і типу, що і обгортковий матеріал 19 першого відріздругий відрізок обгорткового матеріалу, одержанока 20, його зовнішня поверхня 21а, протилежна го з першого і другого полотна обгорткового матевнутрішній поверхні 21b, що безпосередньо контаріалу, причому перший відрізок поєднаний з друктує з сигаретами 4, віддрукований так, що він вигим відрізком і прикріплений до нього вздовж глядає як металева фольга, а коли другий відрізок відповідних ділянок з'єднання і прикріплення, які, виконаний з обгорткового матеріалу 42, який відріколи пачка готова, розташовані вздовж вказаної зняється від обгорткового матеріалу 41, з якого периметричної ділянки, суміжної верхній поверхні виконаний перший відрізок 20, то другий відрізок пачки. виконаний, наприклад, з металізованого матеріалу Винахід далі описується з посиланням на су19, такого як фольга. проводжуючі креслення, на яких показані переваПерший відрізок 20 використовують для обгожні варіанти виконання винаходу. ртання чотирьох бокових поверхонь 5, 6 та торцеФіг.1 - вигляд у перспективі, на якому деякі чавої поверхні 7, яка утворює нижню частину 8 відстини для роз'яснення видалені, м'якої пачки з повідної групи 3 сигарет 4, для утворення єдиною обгорткою за винаходом. відповідної етикетки 11 для обгортки 2, і, отже, для Фіг.2 - плоска розгортка обгортки за Фіг.1. готової пачки 1, що одержується, коли заготовку Фіг.3 - вигляд обгортки у перетині за ІІІ-ІІІ на 18 повністю обгорнуть навколо групи 3, при цьому Фіг.2. другий відрізок 21 використовують для обгортання Фіг.4 - схематичний вигляд у перспективі пеіншої торцевої поверхні 7, яка утворює верх 9 груреважного варіанту виконання ділянки обгорткової пи 3, для утворення верхньої поверхні 17 обгортки машини, придатної для виготовлення обгортки за 2 і, отже, одержаної пачки 1. Фіг.2 і м'якої пачки за Фіг.1. Як показано на Фіг.1, як тільки упаковка 1 гоНа Фіг.1 показана м'яка пачка 1, яка складатова, вищезазначені ділянки 22, 23, якими відрізок 9 74832 10 20 суміщений і скріплений з другим відрізком 21, тно 36, завжди має першу подовжню область 27 з розташовані вздовж визначеної (заданої) перимевіддрукованим кольоровим графічним зображентричної ділянки пачки 1, схематично показаної для ням D, а друге полотно 36 завжди має другу пороз'яснення штрихом-пунктирною лінією 24, яка довжню область 28, яка має рівний вигляд метасуміжна верхній поверхні 17, і яка продовжується левої фольги. При цьому для пояснення потрібно паралельно чотирьом краям самої верхньої повезазначити, що перша і друга з'єднувальні і скріпрхні 17. ляючі ділянки 22, 23, і, аналогічно, краї 39 і 40 є Як показано на Фіг.4, кожна окрема заготовка однаковими, розглядаємо ми першу і другу по18, яка утворює єдину обгортку 2 пачки 1, виконадовжні області 27, 28, або перше і друге полотна на з двох окремих полотен обгорткового матеріа25, 36, або ж ми розглядаємо перший і другий відлу, а саме, з першого і другого полотна 25 і 36, різки 20, 32, які утворюють окрему заготовку 18 з відповідно. обгорткового матеріалу. У варіанті виконання ці два полотна 25 і 36 виПеред першим подавальним пристроєм 32, конані з одного і того ж обгорткового матеріалу 19, вузол 30 містить клейовий (обмазувальний) ролик і в цьому випадку перше полотно 25 має на своїй 43 відомого типу, встановлений на першому шляху поверхні 26 відповідну подовжню ділянку 27, на Р1 подачі для нанесення плівки клею на з'єднуваякій віддруковане вищезазначене графічне зобральну і скріпляючу ділянку 22 першого полотна 25. ження D, яка утворює зовнішню поверхню 20а Між подавальним пристроєм 32 і обмазувальпершого відрізка 20, при цьому друге полотно 36 ним роликом 43, вузол 30 додатково містить відмає на своїй поверхні 38 другу подовжню ділянку хиляючий вузол 44, який містить перший спрямо28 з такого ж обгорткового матеріалу з рівномірно вуючий полотно ролик 45, який обертається нанесеним друком, щоб він виглядав як металева навколо осі 45', нахиленої у напрямку першого фольга, яка утворює зовнішню поверхню 21а друполотна 25 до самого краю 39 першого полотна гого відрізка 21. 25, і другий спрямовуючий полотно ролик 46, вісь В іншому варіанті виконання, два полотна 25 і 46' якого нахилена у напрямку першого полотна 36 виконані з двох різних типів обгорткових мате25. Відхиляючий вузол 44 виконаний для зміни ріалів, тобто полотно 25 виконане з обгорткового шляху подачі другого полотна 36, примушуючи матеріалу 41 першого типу, що має на своїй повейого переміщатися по другому шляху Р2 подачі, рхні 26 відповідну подовжню ділянку 27, на якій відділеному від першого шляху Р1 подачі. віддруковане згадане графічне зображення D, яка Для повноти опису і кращого розуміння роботи утворює зовнішню поверхню 20а першого відрізка відхиляючого вузла 44, нижче наводиться корот20, а друге полотно 36 виконане з обгорткового кий опис того, що відбувається на відхиляючому матеріалу 42 другого типу, що складається з мевузлі 44 і на обмазувальному ролику 43. талізованого матеріалу або фольги. Як показано на Фіг.4, після подачі двох полоПолотно 25 розмотують з рулону 29, а полотно тен 25 і 36 по одному шляху Р1, друге полотно 36, 36 - з рулону 57, і їх подають по першому шляху коли воно переміщається по другому шляху Р2, Р1 подачі через вузол 30, утворюючий частину спочатку стикається з першим роликом 45, який першої ділянки 31 автоматичної пакувальної мазсуває друге полотно ближче до першого полотна шини (не показана). 25, а потім з другим роликом 46, який примушує У загальному варіанті виконання, показаному полотна сходитися на робочому місці 50, наклана Фіг.4, вузол 30 містить перший і другий пристрій даючи друге полотно на перше полотно 25, так 32 для подачі полотен 25 і 36, кожне з яких містить щоб розмістити друге полотно 36 в контакті з перпару паралельних, горизонтальних подаючих валшим полотном 25 на відповідних з'єднувальних ків 33, працюючих спільно один з одним і розташоділянках 22 і 23. ваних на протилежних сторонах шляху Р1, і декіНа робочому місці 50 вузол 30 забезпечений лька горизонтальних переміщуючих валків 34, на вирівнювальним вузлом 47, що містить третій рояких полотна 25 і 36 розмотуються по мірі їх перелик 48 для напрямку полотна, і протилежний ролик міщення вздовж шляху Р1 подачі і у напрямку 35 49, які розташовані горизонтально і працюють спіподачі, який може змінюватися на різних ділянках льно один з одним на протилежних сторонах першляху Р1. шого шляху P1. Третій ролик 48 служить для приЦі два полотна 25 і 36 мають, відповідно, перйому другого полотна 36, яке переміщається над ший подовжній край 39, який обмежує першу обним, і для вирівнювання другого шляху Р2 подачі ласть 27 першого полотна 25, і другий подовжній другого полотна 36 з першим шляхом Р1 подачі край 40, який, у разі використання двох обгорткопершого полотна 25, так щоб сумістити ділянку 23 вих матеріалів 19 одного і того ж типу, обмежує другого полотна 36 з ділянкою 22 першого полотна другу область 28. На першому краю 39, таким чи25, на яку обмазувальний вузол 43 раніше наніс ном, утворена відповідна ділянка першої подовжплівку клею. Звідси витікає, що відхиляючий вузол ньої області 27, і, аналогічно, відповідна ділянка 44 і вирівнювальний вузол 47 дозволяють сумісти23 другої подовжньої області 28 утворена на друти і скріпити першу подовжню область 27 з віддругому краю 40. Ці дві ділянки 22, 23 потім поєднукованим кольоровим графічним зображенням D з ються, з'єднуються і скріпляються для одержання другою подовжньою областю 28, віддрукованою єдиного скріпленого полотна 37. так, щоб вона виглядала як металева фольга, з Детальніше, полотно 25, чи виконане воно з утворенням єдиної обгортки 37, скріпленої вздовж такого ж обгорткового матеріалу 19, як і полотно відповідних з'єднувальних ділянок 22 і 23 першої і 36, чи з обгорткового матеріалу 41, відмінного від другої подовжніх областей 27, 28. обгорткового матеріалу 42, з якого виконане полоДетальніше, протилежний ролик 49 притискує 11 74832 12 ділянку 22 першого полотна 25 до другої ділянки матеріалу, і другий подовжній край 40 другої по23 другого полотна 36, таким чином забезпечуючи довжньої області 28, віддрукований так, щоб виправильне скріплення. глядати як металева фольга, який являє собою Скріплене полотно 37 просувається вздовж край 40 другого відрізка 2 обгорткового матеріалу, шляху Р1 до робочого місця 51 розрізання, що суміщені і скріплені вздовж вищезазначеної перимістить поперечний різальний вузол 52 відомого метричної ділянки 24, суміжної верхній поверхні 17 типу, що служить для поперечного розрізання пачки 1. скріпленого полотна 37 на окремі заготовки 18. Як показано на Фіг.1, коли пачка 1 готова, поОкремі заготовки 18 циклічно подають по шлядовжній край 39 першого відрізка 20 обгорткового ху Р1 до робочого місця 53 обгортання другої діматеріалу, утворюючий етикетку, є видимим і долянки 54 вищезазначеної пакувальної машини (не дає пачці вигляд традиційної м'якої пачки з двох показано), де є один обгортковий пристрій відомообгорток. го типу (не показано), здатний згинати і обгортати Крім того, коли пачка 1 готова, перший покожну окрему заготовку 18 навколо кожної групи 3 довжній край 39 першого відрізка 20 обгорткового сигарет 4, яка в цей час досягає робочого місця 53 матеріалу і другий подовжній край 40 другого відобгортання, переміщуючись разом з окремими різка обгорткового матеріалу, суміщений і прикріпзаготовками 18 вздовж лінії 55 утворення груп в лений один до одного навколо усієї вищезазначедругій ділянці 54 пакувальної машини до робочого ної периметричної ділянки 24, суміжної верхній місця 53 обгортання. поверхні 17 пачки 1, утворюють посилення обгортЯк показано на Фіг.4 та 1, виготовляються м'які кового матеріалу, що зміцнює відповідну ділянку пачки 1, які складаються з єдиної обгортки 2. У самої пачки 1. Готові пачки 1 потім подають до таких пачках перший подовжній край 39 першої іншої машини відомого типу, схематично показаної подовжньої області 27, який несе віддруковане у вигляді блоку 56. Робота вузла 30 зрозуміла з кольорове графічне зображення D, який являє вищезгаданого опису і тому не описується більш собою край 39 першого відрізка 20 обгорткового детально. 13 Комп’ютерна верстка О. Гапоненко 74832 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
