Пачка для сигарет

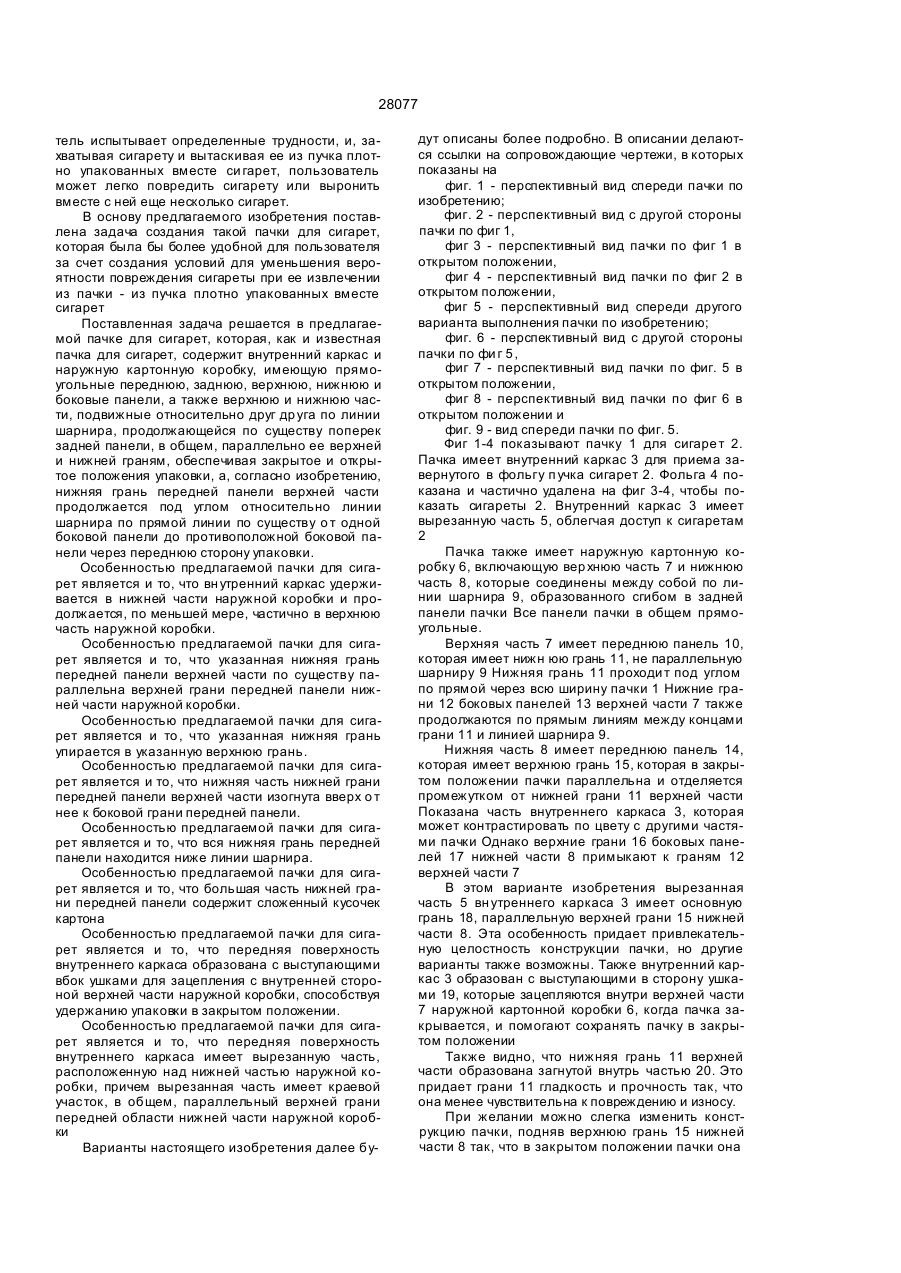

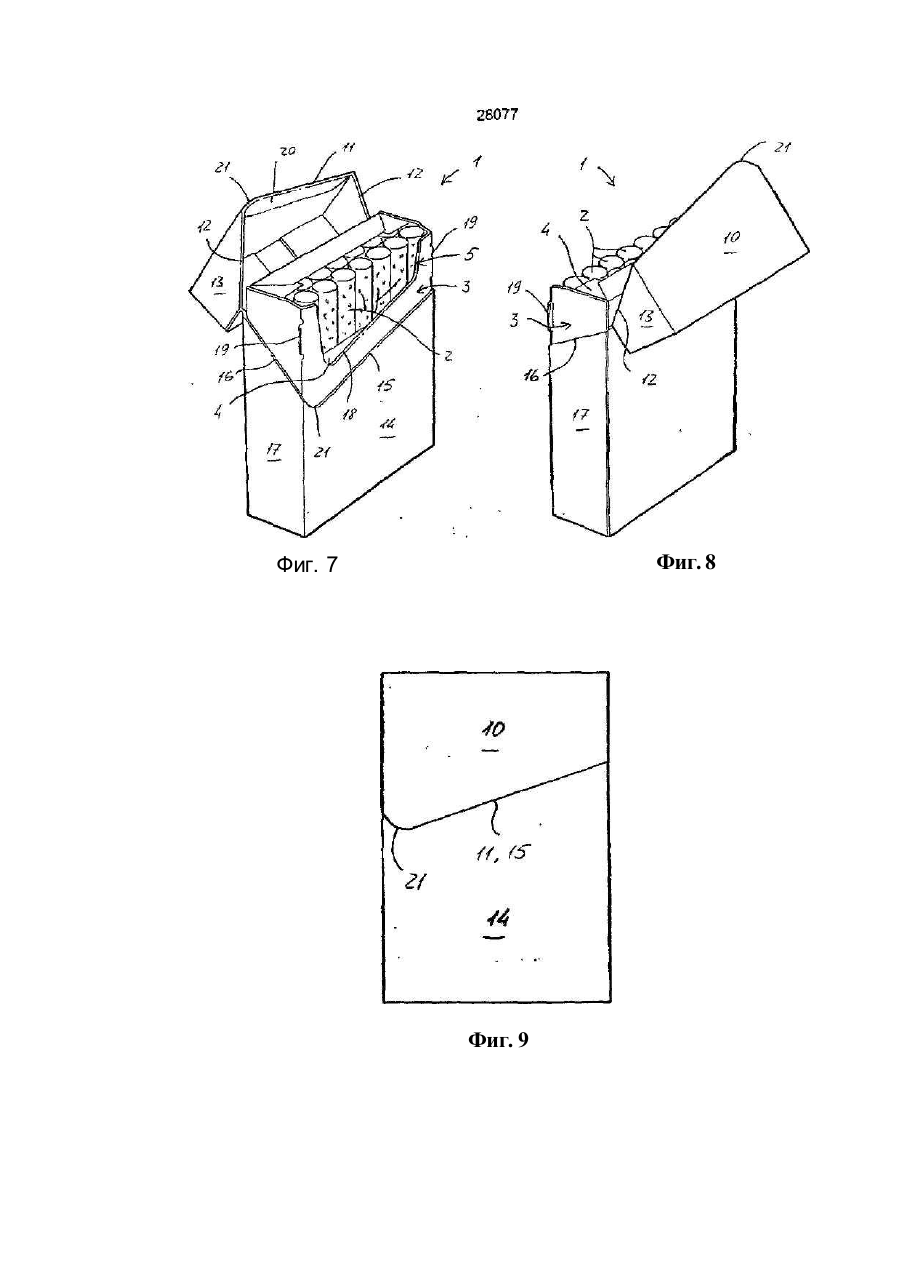

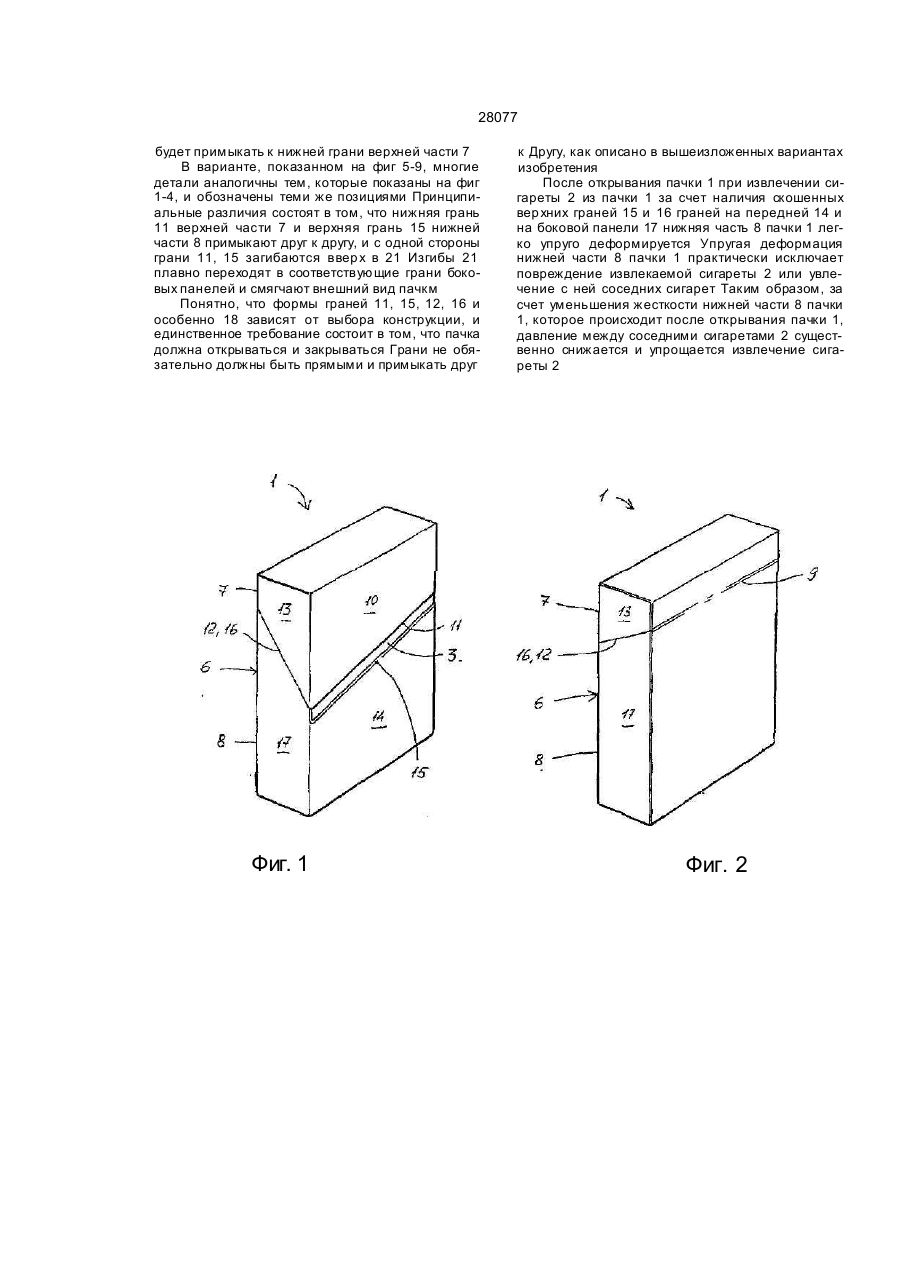

1 Пачка для сигарет, содержащая внутренний каркас и наружную картонную коробку, имеющую прямоугольные переднюю, заднюю, верхнюю, нижнюю и боковые панели, а также верхнюю и нижнюю части, подвижные относительно друг друга по линии шарнира, продолжающейся по существу поперек задней панели, в общем, параллельно ее верхней и нижней граням, обеспечивая закрытое и открытое положения упаковки, отличающаяся тем, что нижняя грань передней панели верхней части продолжается под углом относительно линии шарнира по прямой линии по существу о т одной боковой панели до противоположной боковой панели через переднюю сторону упаковки 2 Пачка по п 1, отличающаяся тем, что внутренний каркас установлен с возможностью удерживания в нижней части наружной коробки и продолжается , по меньшей мере , ча сти чно в вер хн юю часть наружной коробки 3 Пачка по п 1 или 2 , отличающаяся тем, что указанная нижняя грань передней панели верхней части, по существу параллельна верхней грани передней панели нижней части наружной коробки 4 Пачка по п 3 отличающаяся тем, что указан ная нижняя грань упирается в указанную верхнюю грань 5 Пачка по любому одному из пп 1-4, отлича ю щаяся тем, что нижняя часть нижней грани перед ней панели верхней части изогнута вверх от нее к боковой грани передней панели 6 Пачка по любому одному из пп 1-5, отл ичаю щаяся тем, что вся нижняя грань передней панели находится ниже линии шарнира 7 Пачка по любому одному из пп 1-6 , отл ичаю щаяся тем, что большая часть нижней грани пе редней панели содержит сложенный кусочек кар тона 6 Пачка по любому одному из пп 1-7, отличающаяся тем, что передняя поверхность внутреннего каркаса образована с выступающими вбок ушками для зацепления с внутренней стороной вер хней части наружной коробки, способствуя удержанию упаковки в закрытом положении 9 Пачка по любому одному из п п 1-8, отличающаяся тем, что передняя поверхность внутреннего каркаса имеет вырезанную часть, расположенную над нижней частью наружной коробки, причем вырезанная часть имеет краевой участок, в общем, параллельный верхней грани передней области нижней части наружной коробки Изобретение относится к табачной промышленности, а именно, к упаковкам для табачных изделий, и конкретно - к сигаретной пачке, содержащей внутренний каркас и наружную картонную коробку, при этом наружная картонная коробка имеет, в общем, прямоугольные переднюю, заднюю, верхнюю, нижнюю и боковые панели, а также вер хнюю и нижнюю части, подвижные относительно друг друга по линии шарнира, продолжающейся, по существу, поперек задней панели, в общем, параллельно верхней и нижней граням задней панели, обеспечивая этим закрытое и открытое положение пачки Наиболее близким к предлагаемом у изобре тению по технической сущности и достигаемому результату является пачка для сигарет, содержащая внутренний каркас и наружную картонную коробку, имеющую прямоугольные переднюю, заднюю, верхнюю, нижнюю и боковые панели, а также верхнюю а нижнюю части, подвижные относительно друг др уга по линии шарнира, продолжающейся по существу поперек задней панели, в общем, параллельно ее верхней и нижней граням, обеспечивая закрытое и открытое положения упаковки (патен т США 4,923,059 , кл A 24F 15 /00 , 1990) Эта пачка, однако, имеет тот недоста ток, что при извлечении первых сигарет из нее пользова СМ О г*. о 00 см 28077 тель испытывает определенные трудности, и, захватывая сигарету и вытаскивая ее из пучка плотно упакованных вместе си гарет, пользователь может легко повредить сигарету или выронить вместе с ней еще несколько сигарет. В основу предлагаемого изобретения поставлена задача создания такой пачки для сигарет, которая была бы более удобной для пользователя за счет создания условий для уменьшения вероятности повреждения сигареты при ее извлечении из пачки - из пучка плотно упакованных вместе сигарет Поставленная задача решается в предлагаемой пачке для сигарет, которая, как и известная пачка для сигарет, содержит внутренний каркас и наружную картонную коробку, имеющую прямоугольные переднюю, заднюю, верхнюю, нижнюю и боковые панели, а также верхнюю и нижнюю части, подвижные относительно друг др уга по линии шарнира, продолжающейся по существу поперек задней панели, в общем, параллельно ее верхней и нижней граням, обеспечивая закрытое и открытое положения упаковки, а, согласно изобретению, нижняя грань передней панели верхней части продолжается под углом относительно линии шарнира по прямой линии по существу о т одной боковой панели до противоположной боковой панели через переднюю сторону упаковки. Особенностью предлагаемой пачки для сигарет является и то, что вн утренний каркас удерживается в нижней части наружной коробки и продолжается, по меньшей мере, частично в верхнюю часть наружной коробки. Особенностью предлагаемой пачки для сигарет является и то, что указанная нижняя грань передней панели верхней части по существу параллельна верхней грани передней панели нижней части наружной коробки. Особенностью предлагаемой пачки для сигарет является и то , что указанная нижняя грань упирается в указанную верхнюю грань. Особенностью предлагаемой пачки для сигарет является и то, что нижняя часть нижней грани передней панели верхней части изогнута вверх о т нее к боковой грани передней панели. Особенностью предлагаемой пачки для сигарет является и то, что вся нижняя грань передней панели находится ниже линии шарнира. Особенностью предлагаемой пачки для сигарет является и то, что большая часть нижней грани передней панели содержит сложенный кусочек картона Особенностью предлагаемой пачки для сигарет является и то, что передняя поверхность внутреннего каркаса образована с выступающими вбок ушками для зацепления с внутренней стороной верхней части наружной коробки, способствуя удержанию упаковки в закрытом положении. Особенностью предлагаемой пачки для сигарет является и то, что передняя поверхность внутреннего каркаса имеет вырезанную часть, расположенную над нижней частью наружной коробки, причем вырезанная часть имеет краевой участок, в общем, параллельный верхней грани передней области нижней части наружной коробки Варианты настоящего изобретения далее бу дут описаны более подробно. В описании делаются ссылки на сопровождающие чертежи, в которых показаны на фиг. 1 - перспективный вид спереди пачки по изобретению; фиг. 2 - перспективный вид с другой стороны пачки по фиг 1, фиг 3 - перспективный вид пачки по фиг 1 в открытом положении, фиг 4 - перспективный вид пачки по фиг 2 в открытом положении, фиг 5 - перспективный вид спереди другого варианта выполнения пачки по изобретению; фиг. 6 - перспективный вид с другой стороны пачки по фи г 5 , фиг 7 - перспективный вид пачки по фиг. 5 в открытом положении, фиг 8 - перспективный вид пачки по фиг 6 в открытом положении и фиг. 9 - вид спереди пачки по фиг. 5. Фиг 1-4 показывают пачку 1 для сигаре т 2. Пачка имеет внутренний каркас 3 для приема завернутого в фольгу п учка сигарет 2. Фольга 4 показана и частично удалена на фиг 3-4, чтобы показать сигареты 2. Внутренний каркас 3 имеет вырезанную часть 5, облегчая доступ к сигаретам 2 Пачка также имеет наружную картонную коробку 6, включающую вер хнюю часть 7 и нижнюю часть 8, которые соединены между собой по линии шарнира 9, образованного сгибом в задней панели пачки Все панели пачки в общем прямоугольные. Верхняя часть 7 имеет переднюю панель 10, которая имеет нижн юю грань 11, не параллельную шарниру 9 Нижняя грань 11 проходи т под углом по прямой через всю ширину пачки 1 Нижние грани 12 боковых панелей 13 верхней части 7 также продолжаются по прямым линиям между концами грани 11 и линией шарнира 9. Нижняя часть 8 имеет переднюю панель 14, которая имеет верхнюю грань 15, которая в закрытом положении пачки параллельна и отделяется промежутком от нижней грани 11 верхней части Показана часть внутреннего каркаса 3, которая может контрастировать по цвету с другими частями пачки Однако верхние грани 16 боковых панелей 17 нижней части 8 примыкают к граням 12 верхней части 7 В этом варианте изобретения вырезанная часть 5 вн утреннего каркаса 3 имеет основную грань 18, параллельную верхней грани 15 нижней части 8. Эта особенность придает привлекательную целостность конструкции пачки, но другие варианты также возможны. Также внутренний каркас 3 образован с выступающими в сторону ушками 19, которые зацепляются внутри верхней части 7 наружной картонной коробки 6, когда пачка закрывается, и помогают сохранять пачку в закрытом положении Также видно, что нижняя грань 11 верхней части образована загнутой внутрь частью 20. Это придает грани 11 гладкость и прочность так, что она менее чувствительна к повреждению и износу. При желании можно слегка изменить конструкцию пачки, подняв верхнюю грань 15 нижней части 8 так, что в закрытом положении пачки она 28077 будет примыкать к нижней грани верхней части 7 В варианте, показанном на фиг 5-9, многие детали аналогичны тем, которые показаны на фиг 1-4, и обозначены теми же позициями Принципиальные различия состоят в том, что нижняя грань 11 верхней части 7 и верхняя грань 15 нижней части 8 примыкают друг к другу, и с одной стороны грани 11, 15 загибаются ввер х в 21 Изгибы 21 плавно переходят в соответствующие грани боковых панелей и смягчают внешний вид пачкм Понятно, что формы граней 11, 15, 12, 16 и особенно 18 зависят от выбора конструкции, и единственное требование состоит в том, что пачка должна открываться и закрываться Грани не обязательно должны быть прямыми и примыкать друг Фиг. 1 к Другу, как описано в вышеизложенных вариантах изобретения После открывания пачки 1 при извлечении сигареты 2 из пачки 1 за счет наличия скошенных вер хних граней 15 и 16 граней на передней 14 и на боковой панели 17 нижняя часть 8 пачки 1 легко упруго деформируется Упругая деформация нижней части 8 пачки 1 практически исключает повреждение извлекаемой сигареты 2 или увлечение с ней соседних сигарет Таким образом, за счет уменьшения жесткости нижней части 8 пачки 1, которое происходит после открывания пачки 1, давление между соседними сигаретами 2 существенно снижается и упрощается извлечение сигареты 2 Фиг. 2 28077 Фиг. 3 Фиг. 5 Фиг. 4 Фиг. 6 Фиг. 8 Фиг. 7 Фиг. 9 28077 ДП "Український інститут промислової власності' (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42 ,295-61 -97 Підписано до друку Обсяг 0.6Ґ обл -вид арк 2001 р Формат 60x84 1/8 Тираж 50 прим Зам /S~ УкрІНТЕІ, 03680, Киі в-39 МСП, вул Горького 180 (044)268-25-22
