Фізіологічна чоловіча білизна

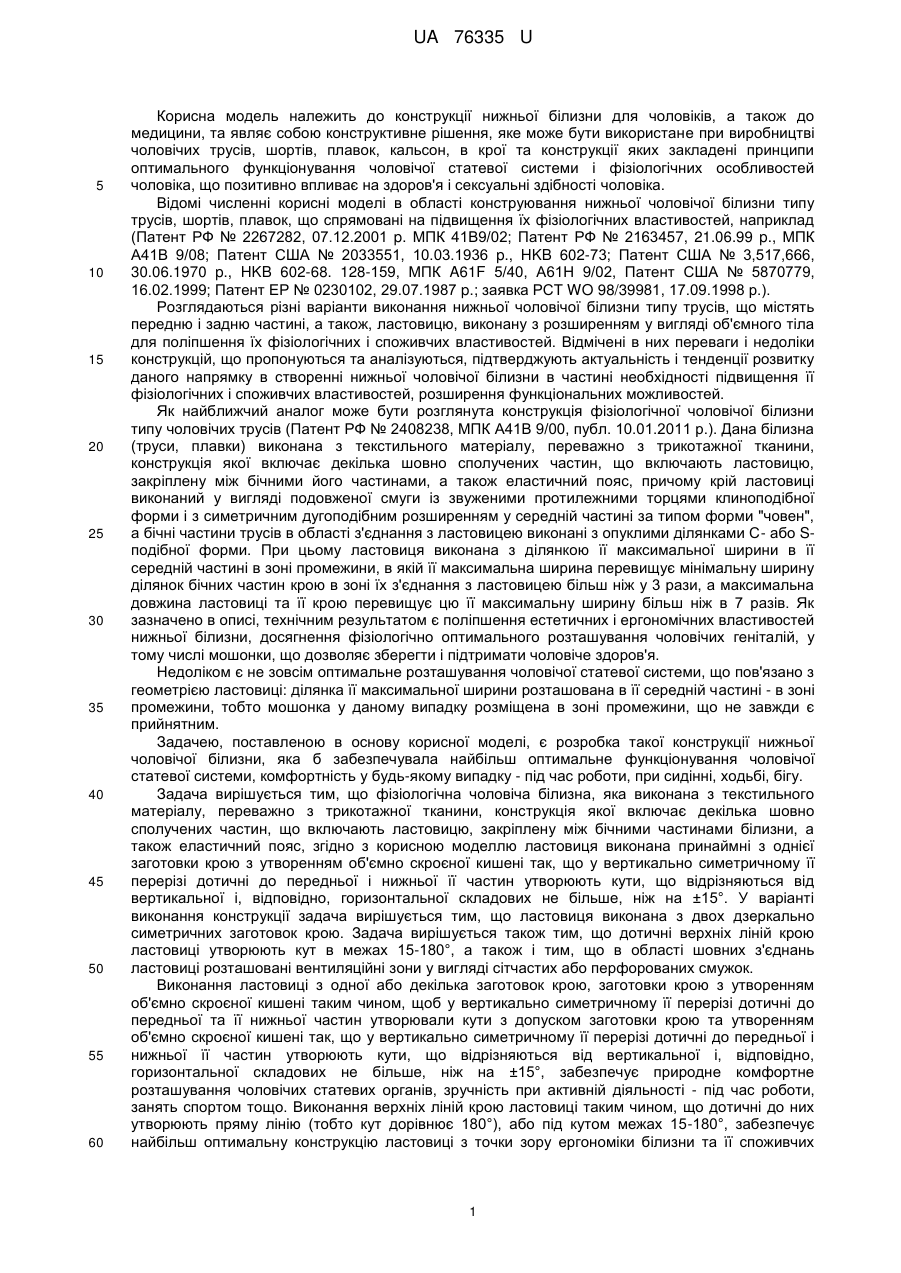

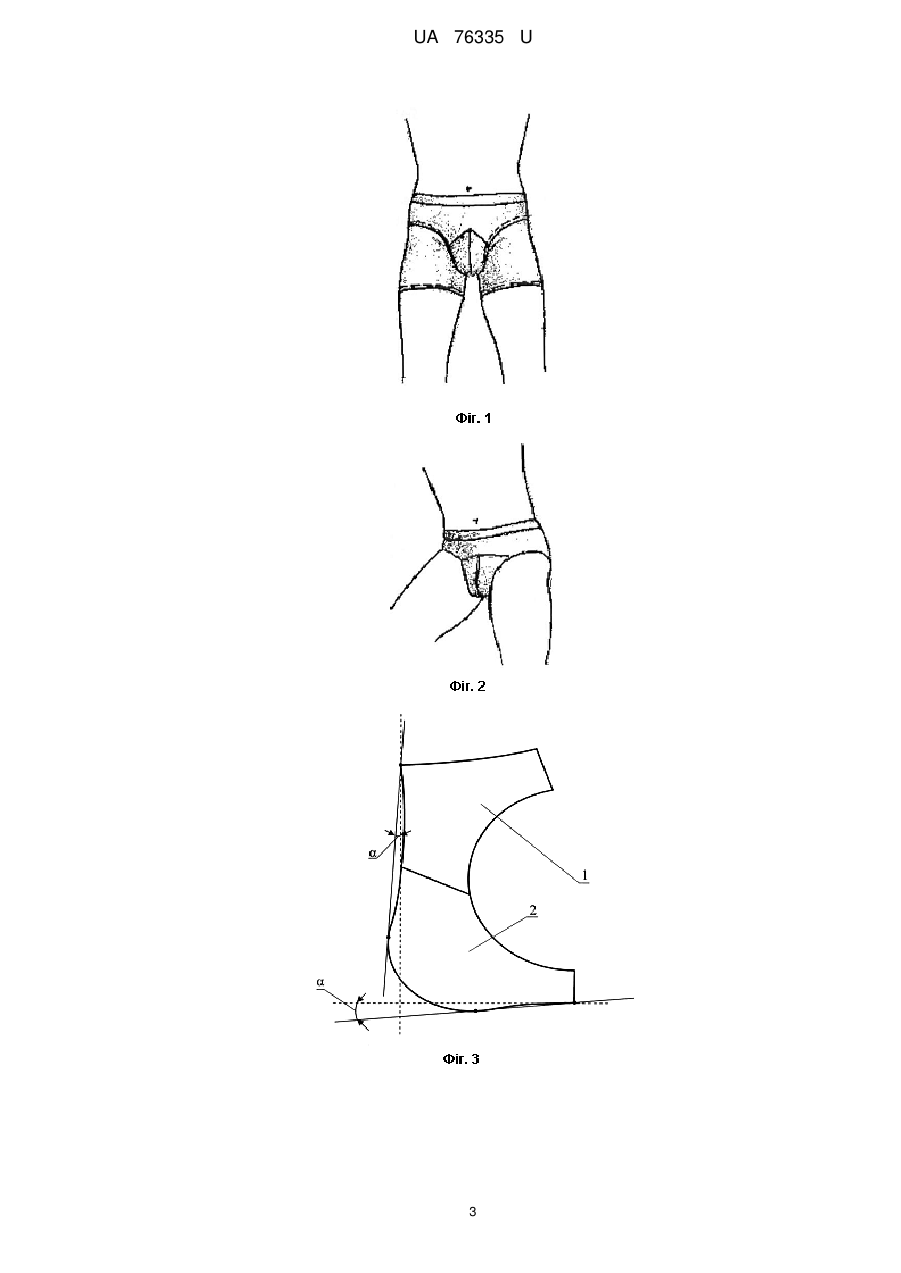

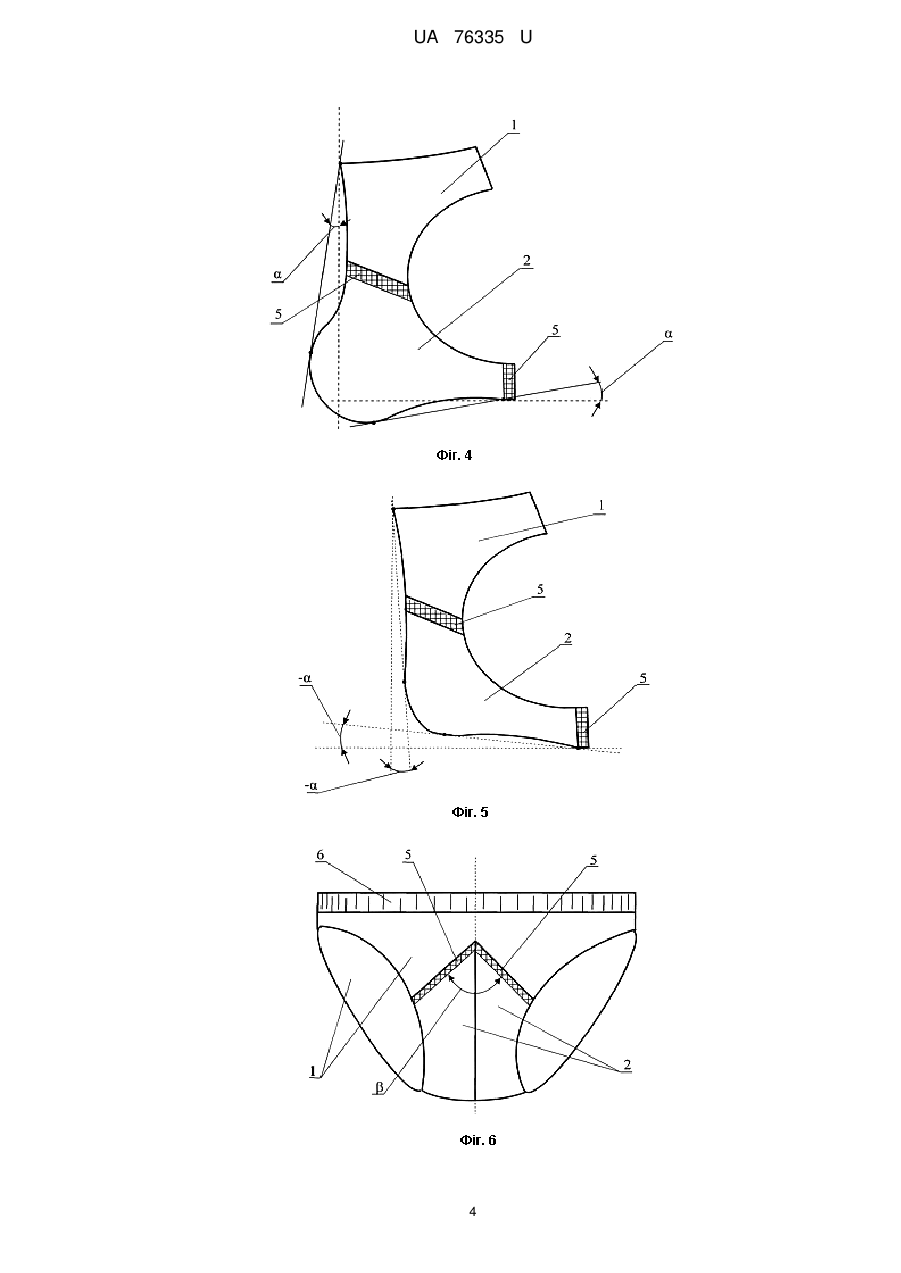

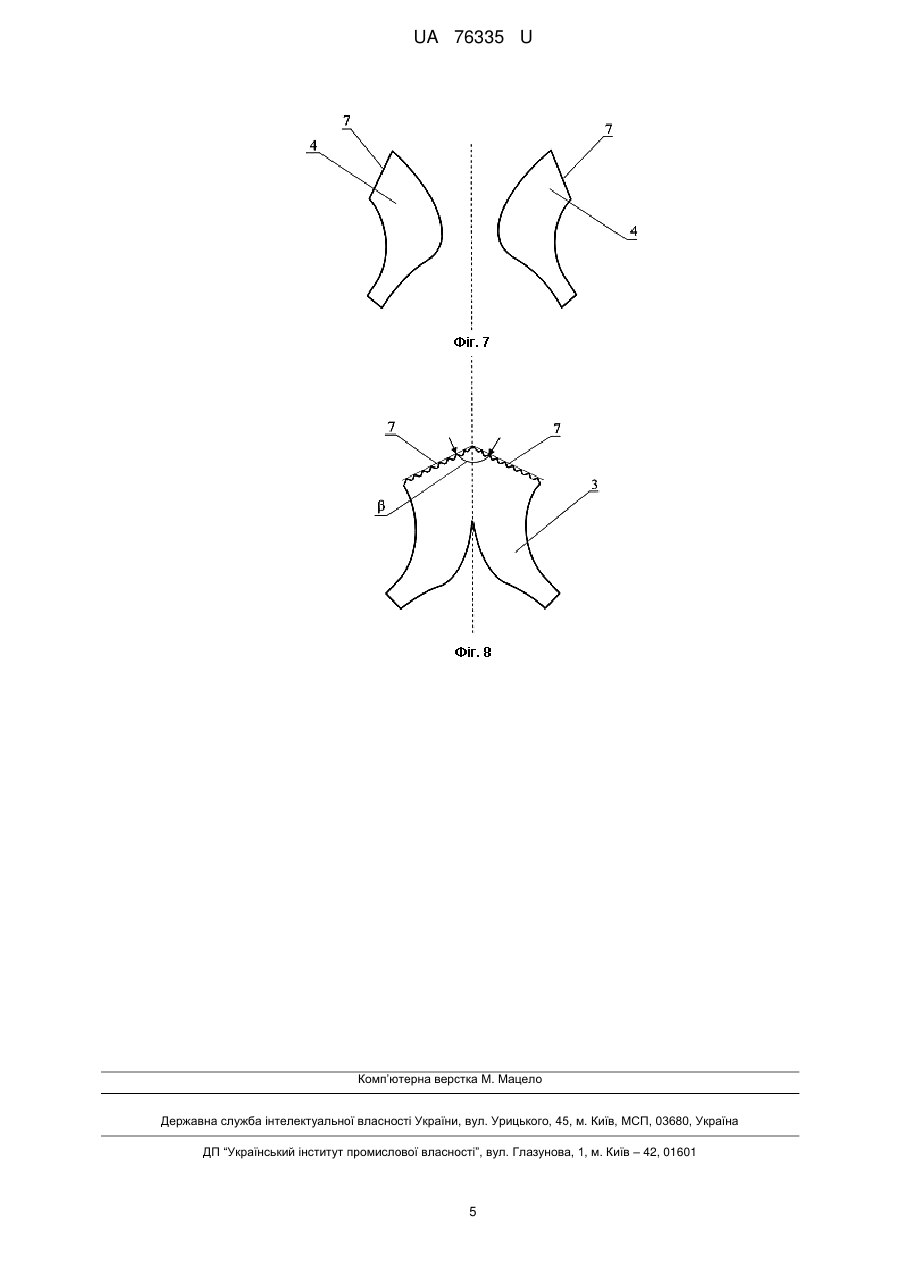

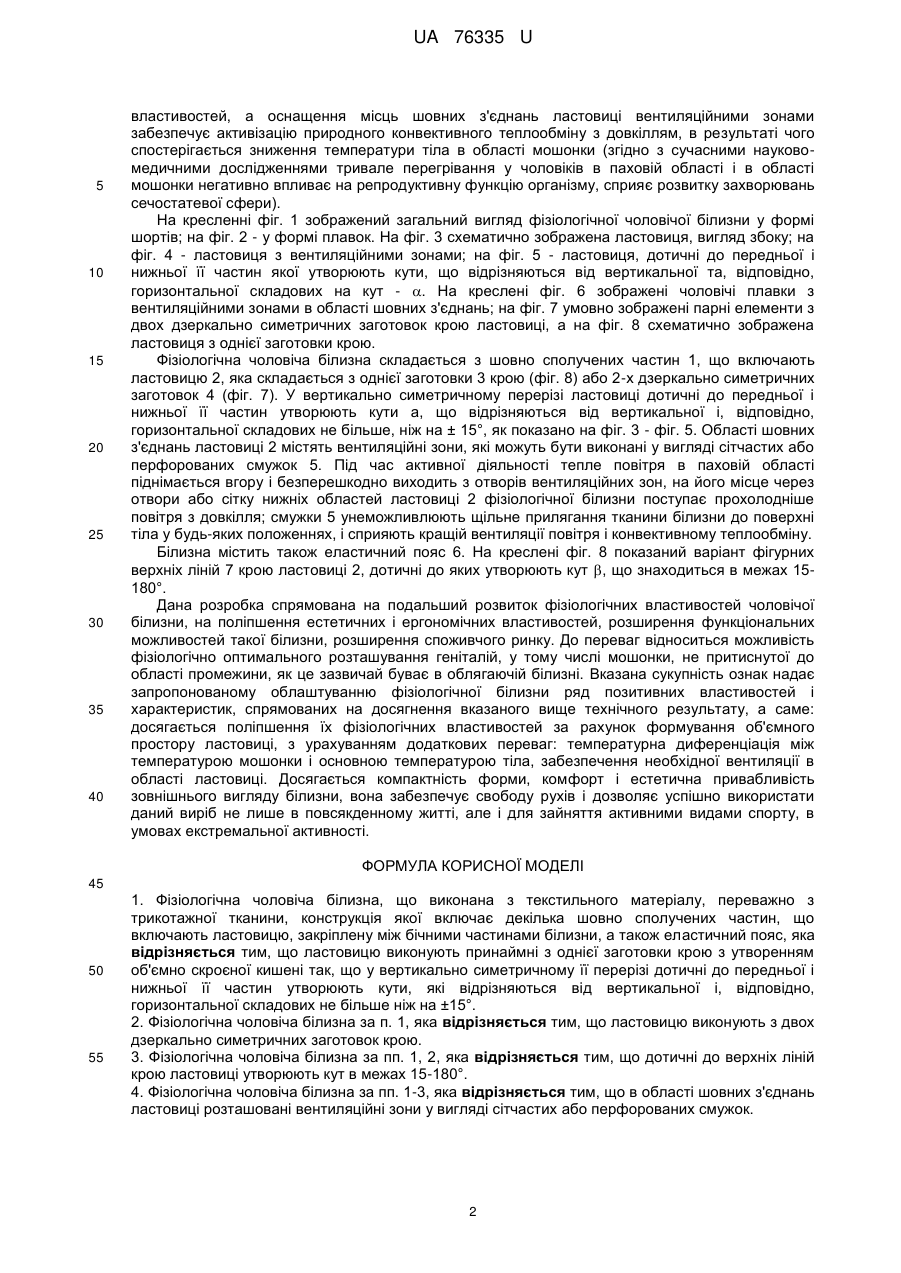

Реферат: UA 76335 U UA 76335 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конструкції нижньої білизни для чоловіків, а також до медицини, та являє собою конструктивне рішення, яке може бути використане при виробництві чоловічих трусів, шортів, плавок, кальсон, в крої та конструкції яких закладені принципи оптимального функціонування чоловічої статевої системи і фізіологічних особливостей чоловіка, що позитивно впливає на здоров'я і сексуальні здібності чоловіка. Відомі численні корисні моделі в області конструювання нижньої чоловічої білизни типу трусів, шортів, плавок, що спрямовані на підвищення їх фізіологічних властивостей, наприклад (Патент РФ № 2267282, 07.12.2001 p. МПК 41В9/02; Патент РФ № 2163457, 21.06.99 p., МПК А41В 9/08; Патент США № 2033551, 10.03.1936 p., HKB 602-73; Патент США № 3,517,666, 30.06.1970 p., HKB 602-68. 128-159, МПК A61F 5/40, А61Н 9/02, Патент США № 5870779, 16.02.1999; Патент ЕР № 0230102, 29.07.1987 p.; заявка РСТ WO 98/39981, 17.09.1998 р.). Розглядаються різні варіанти виконання нижньої чоловічої білизни типу трусів, що містять передню і задню частині, а також, ластовицю, виконану з розширенням у вигляді об'ємного тіла для поліпшення їх фізіологічних і споживчих властивостей. Відмічені в них переваги і недоліки конструкцій, що пропонуються та аналізуються, підтверджують актуальність і тенденції розвитку даного напрямку в створенні нижньої чоловічої білизни в частині необхідності підвищення її фізіологічних і споживчих властивостей, розширення функціональних можливостей. Як найближчий аналог може бути розглянута конструкція фізіологічної чоловічої білизни типу чоловічих трусів (Патент РФ № 2408238, МПК А41В 9/00, публ. 10.01.2011 р.). Дана білизна (труси, плавки) виконана з текстильного матеріалу, переважно з трикотажної тканини, конструкція якої включає декілька шовно сполучених частин, що включають ластовицю, закріплену між бічними його частинами, а також еластичний пояс, причому крій ластовиці виконаний у вигляді подовженої смуги із звуженими протилежними торцями клиноподібної форми і з симетричним дугоподібним розширенням у середній частині за типом форми "човен", а бічні частини трусів в області з'єднання з ластовицею виконані з опуклими ділянками С- або Sподібної форми. При цьому ластовиця виконана з ділянкою її максимальної ширини в її середній частині в зоні промежини, в якій її максимальна ширина перевищує мінімальну ширину ділянок бічних частин крою в зоні їх з'єднання з ластовицею більш ніж у 3 рази, а максимальна довжина ластовиці та її крою перевищує цю її максимальну ширину більш ніж в 7 разів. Як зазначено в описі, технічним результатом є поліпшення естетичних і ергономічних властивостей нижньої білизни, досягнення фізіологічно оптимального розташування чоловічих геніталій, у тому числі мошонки, що дозволяє зберегти і підтримати чоловіче здоров'я. Недоліком є не зовсім оптимальне розташування чоловічої статевої системи, що пов'язано з геометрією ластовиці: ділянка її максимальної ширини розташована в її середній частині - в зоні промежини, тобто мошонка у даному випадку розміщена в зоні промежини, що не завжди є прийнятним. Задачею, поставленою в основу корисної моделі, є розробка такої конструкції нижньої чоловічої білизни, яка б забезпечувала найбільш оптимальне функціонування чоловічої статевої системи, комфортність у будь-якому випадку - під час роботи, при сидінні, ходьбі, бігу. Задача вирішується тим, що фізіологічна чоловіча білизна, яка виконана з текстильного матеріалу, переважно з трикотажної тканини, конструкція якої включає декілька шовно сполучених частин, що включають ластовицю, закріплену між бічними частинами білизни, а також еластичний пояс, згідно з корисною моделлю ластовиця виконана принаймні з однієї заготовки крою з утворенням об'ємно скроєної кишені так, що у вертикально симетричному її перерізі дотичні до передньої і нижньої її частин утворюють кути, що відрізняються від вертикальної і, відповідно, горизонтальної складових не більше, ніж на ±15°. У варіанті виконання конструкції задача вирішується тим, що ластовиця виконана з двох дзеркально симетричних заготовок крою. Задача вирішується також тим, що дотичні верхніх ліній крою ластовиці утворюють кут в межах 15-180°, а також і тим, що в області шовних з'єднань ластовиці розташовані вентиляційні зони у вигляді сітчастих або перфорованих смужок. Виконання ластовиці з одної або декілька заготовок крою, заготовки крою з утворенням об'ємно скроєної кишені таким чином, щоб у вертикально симетричному її перерізі дотичні до передньої та її нижньої частин утворювали кути з допуском заготовки крою та утворенням об'ємно скроєної кишені так, що у вертикально симетричному її перерізі дотичні до передньої і нижньої її частин утворюють кути, що відрізняються від вертикальної і, відповідно, горизонтальної складових не більше, ніж на ±15°, забезпечує природне комфортне розташування чоловічих статевих органів, зручність при активній діяльності - під час роботи, занять спортом тощо. Виконання верхніх ліній крою ластовиці таким чином, що дотичні до них утворюють пряму лінію (тобто кут дорівнює 180°), або під кутом межах 15-180°, забезпечує найбільш оптимальну конструкцію ластовиці з точки зору ергономіки білизни та її споживчих 1 UA 76335 U 5 10 15 20 25 30 35 40 властивостей, а оснащення місць шовних з'єднань ластовиці вентиляційними зонами забезпечує активізацію природного конвективного теплообміну з довкіллям, в результаті чого спостерігається зниження температури тіла в області мошонки (згідно з сучасними науковомедичними дослідженнями тривале перегрівання у чоловіків в паховій області і в області мошонки негативно впливає на репродуктивну функцію організму, сприяє розвитку захворювань сечостатевої сфери). На кресленні фіг. 1 зображений загальний вигляд фізіологічної чоловічої білизни у формі шортів; на фіг. 2 - у формі плавок. На фіг. 3 схематично зображена ластовиця, вигляд збоку; на фіг. 4 - ластовиця з вентиляційними зонами; на фіг. 5 - ластовиця, дотичні до передньої і нижньої її частин якої утворюють кути, що відрізняються від вертикальної та, відповідно, горизонтальної складових на кут - . На креслені фіг. 6 зображені чоловічі плавки з вентиляційними зонами в області шовних з'єднань; на фіг. 7 умовно зображені парні елементи з двох дзеркально симетричних заготовок крою ластовиці, а на фіг. 8 схематично зображена ластовиця з однієї заготовки крою. Фізіологічна чоловіча білизна складається з шовно сполучених частин 1, що включають ластовицю 2, яка складається з однієї заготовки 3 крою (фіг. 8) або 2-х дзеркально симетричних заготовок 4 (фіг. 7). У вертикально симетричному перерізі ластовиці дотичні до передньої і нижньої її частин утворюють кути а, що відрізняються від вертикальної і, відповідно, горизонтальної складових не більше, ніж на ± 15°, як показано на фіг. 3 - фіг. 5. Області шовних з'єднань ластовиці 2 містять вентиляційні зони, які можуть бути виконані у вигляді сітчастих або перфорованих смужок 5. Під час активної діяльності тепле повітря в паховій області піднімається вгору і безперешкодно виходить з отворів вентиляційних зон, на його місце через отвори або сітку нижніх областей ластовиці 2 фізіологічної білизни поступає прохолодніше повітря з довкілля; смужки 5 унеможливлюють щільне прилягання тканини білизни до поверхні тіла у будь-яких положеннях, і сприяють кращій вентиляції повітря і конвективному теплообміну. Білизна містить також еластичний пояс 6. На креслені фіг. 8 показаний варіант фігурних верхніх ліній 7 крою ластовиці 2, дотичні до яких утворюють кут , що знаходиться в межах 15180°. Дана розробка спрямована на подальший розвиток фізіологічних властивостей чоловічої білизни, на поліпшення естетичних і ергономічних властивостей, розширення функціональних можливостей такої білизни, розширення споживчого ринку. До переваг відноситься можливість фізіологічно оптимального розташування геніталій, у тому числі мошонки, не притиснутої до області промежини, як це зазвичай буває в облягаючій білизні. Вказана сукупність ознак надає запропонованому облаштуванню фізіологічної білизни ряд позитивних властивостей і характеристик, спрямованих на досягнення вказаного вище технічного результату, а саме: досягається поліпшення їх фізіологічних властивостей за рахунок формування об'ємного простору ластовиці, з урахуванням додаткових переваг: температурна диференціація між температурою мошонки і основною температурою тіла, забезпечення необхідної вентиляції в області ластовиці. Досягається компактність форми, комфорт і естетична привабливість зовнішнього вигляду білизни, вона забезпечує свободу рухів і дозволяє успішно використати даний виріб не лише в повсякденному житті, але і для зайняття активними видами спорту, в умовах екстремальної активності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 1. Фізіологічна чоловіча білизна, що виконана з текстильного матеріалу, переважно з трикотажної тканини, конструкція якої включає декілька шовно сполучених частин, що включають ластовицю, закріплену між бічними частинами білизни, а також еластичний пояс, яка відрізняється тим, що ластовицю виконують принаймні з однієї заготовки крою з утворенням об'ємно скроєної кишені так, що у вертикально симетричному її перерізі дотичні до передньої і нижньої її частин утворюють кути, які відрізняються від вертикальної і, відповідно, горизонтальної складових не більше ніж на ±15°. 2. Фізіологічна чоловіча білизна за п. 1, яка відрізняється тим, що ластовицю виконують з двох дзеркально симетричних заготовок крою. 3. Фізіологічна чоловіча білизна за пп. 1, 2, яка відрізняється тим, що дотичні до верхніх ліній крою ластовиці утворюють кут в межах 15-180°. 4. Фізіологічна чоловіча білизна за пп. 1-3, яка відрізняється тим, що в області шовних з'єднань ластовиці розташовані вентиляційні зони у вигляді сітчастих або перфорованих смужок. 2 UA 76335 U 3 UA 76335 U 4 UA 76335 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
