Платіжний термінал

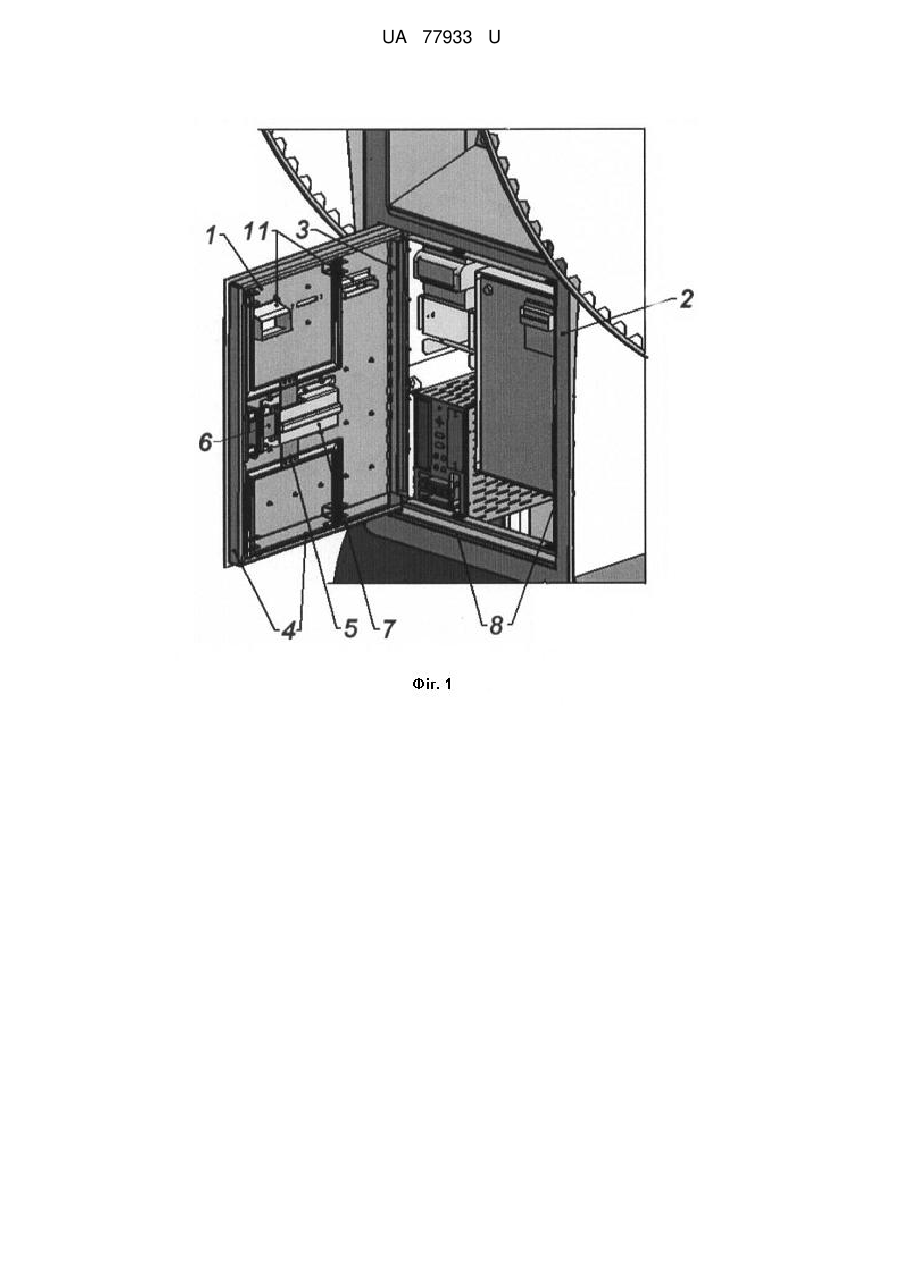

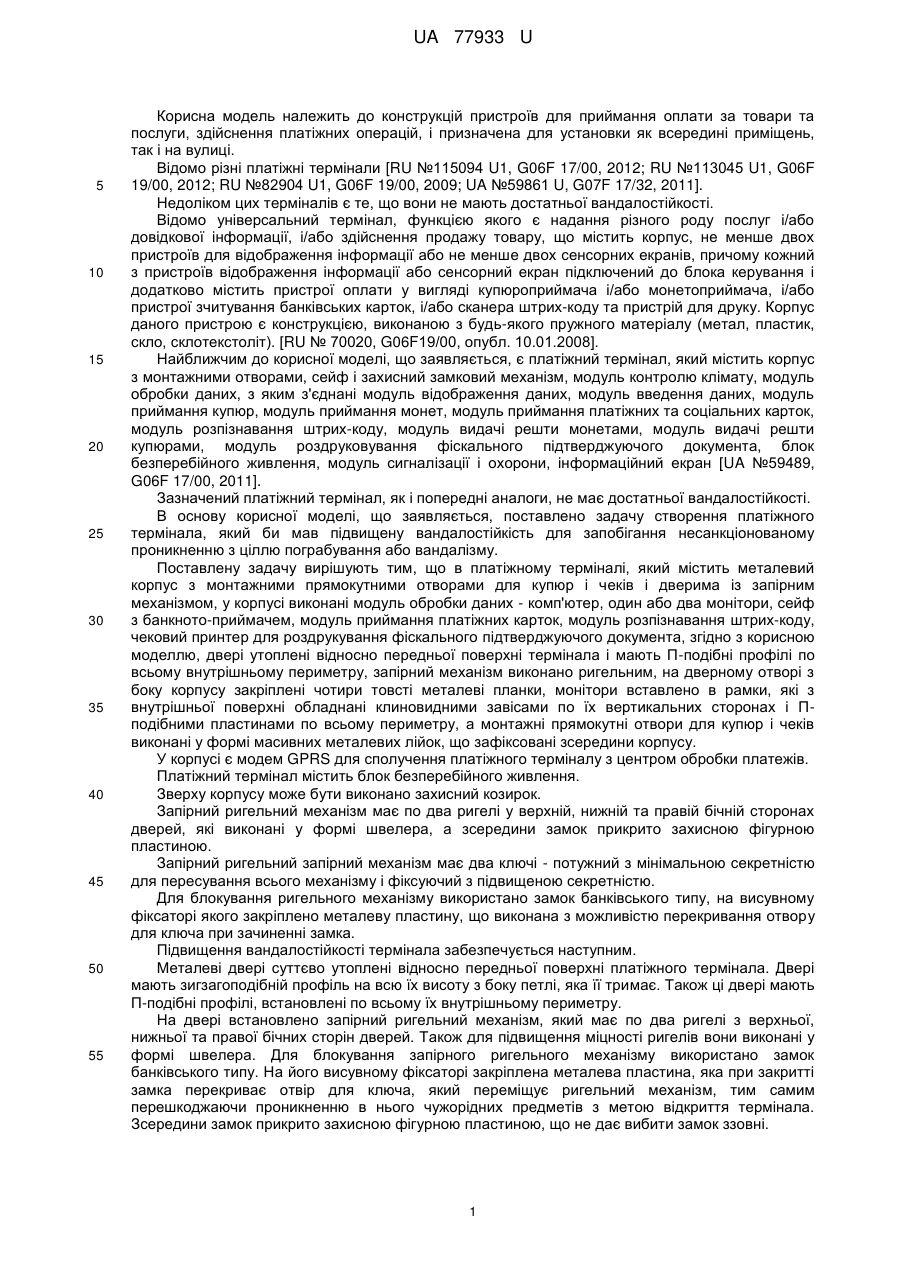

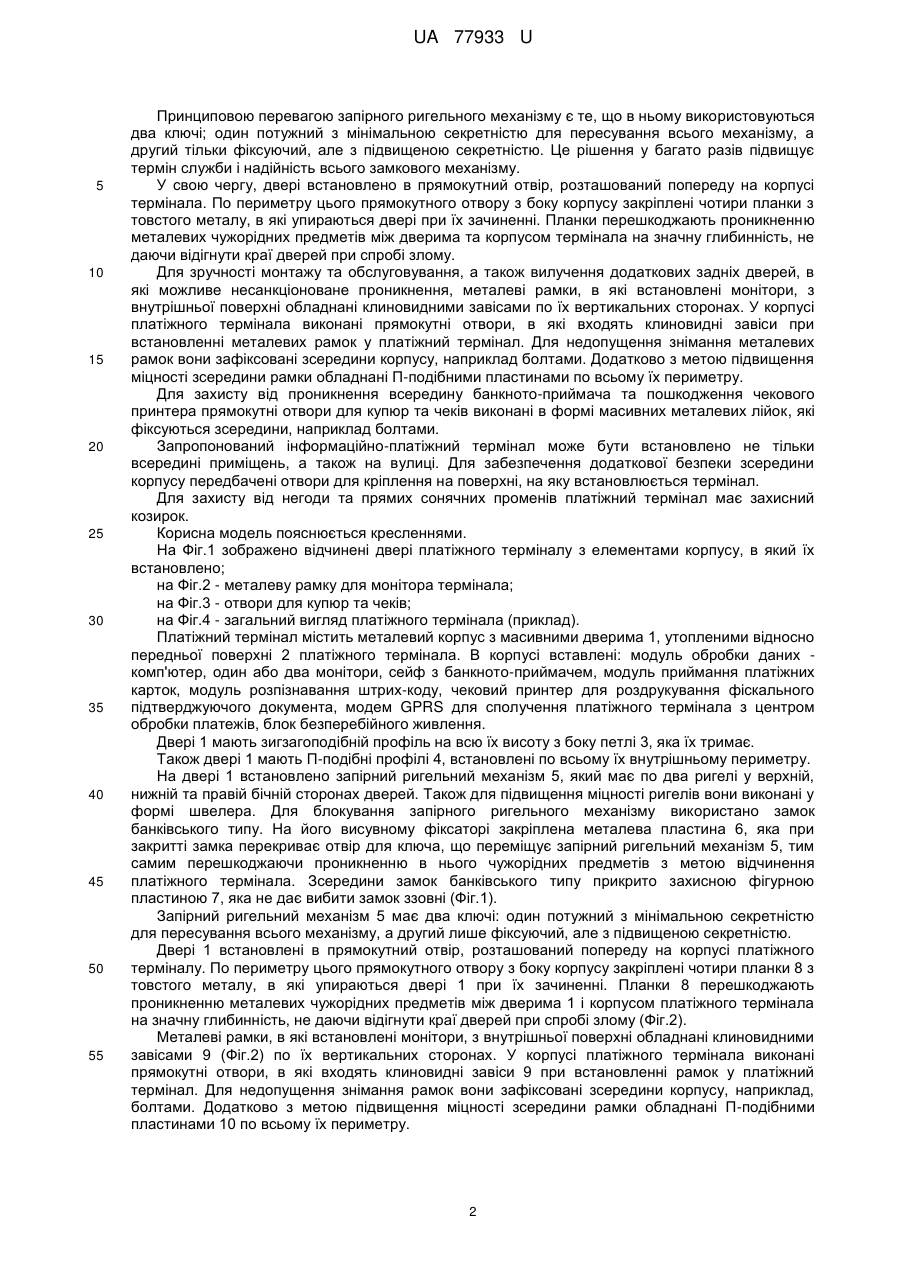

Реферат: UA 77933 U UA 77933 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до конструкцій пристроїв для приймання оплати за товари та послуги, здійснення платіжних операцій, і призначена для установки як всередині приміщень, так і на вулиці. Відомо різні платіжні термінали [RU №115094 U1, G06F 17/00, 2012; RU №113045 U1, G06F 19/00, 2012; RU №82904 U1, G06F 19/00, 2009; UA №59861 U, G07F 17/32, 2011]. Недоліком цих терміналів є те, що вони не мають достатньої вандалостійкості. Відомо універсальний термінал, функцією якого є надання різного роду послуг і/або довідкової інформації, і/або здійснення продажу товару, що містить корпус, не менше двох пристроїв для відображення інформації або не менше двох сенсорних екранів, причому кожний з пристроїв відображення інформації або сенсорний екран підключений до блока керування і додатково містить пристрої оплати у вигляді купюроприймача і/або монетоприймача, і/або пристрої зчитування банківських карток, і/або сканера штрих-коду та пристрій для друку. Корпус даного пристрою є конструкцією, виконаною з будь-якого пружного матеріалу (метал, пластик, скло, склотекстоліт). [RU № 70020, G06F19/00, опубл. 10.01.2008]. Найближчим до корисної моделі, що заявляється, є платіжний термінал, який містить корпус з монтажними отворами, сейф і захисний замковий механізм, модуль контролю клімату, модуль обробки даних, з яким з'єднані модуль відображення даних, модуль введення даних, модуль приймання купюр, модуль приймання монет, модуль приймання платіжних та соціальних карток, модуль розпізнавання штрих-коду, модуль видачі решти монетами, модуль видачі решти купюрами, модуль роздруковування фіскального підтверджуючого документа, блок безперебійного живлення, модуль сигналізації і охорони, інформаційний екран [UA №59489, G06F 17/00, 2011]. Зазначений платіжний термінал, як і попередні аналоги, не має достатньої вандалостійкості. В основу корисної моделі, що заявляється, поставлено задачу створення платіжного термінала, який би мав підвищену вандалостійкість для запобігання несанкціонованому проникненню з ціллю пограбування або вандалізму. Поставлену задачу вирішують тим, що в платіжному терміналі, який містить металевий корпус з монтажними прямокутними отворами для купюр і чеків і дверима із запірним механізмом, у корпусі виконані модуль обробки даних - комп'ютер, один або два монітори, сейф з банкното-приймачем, модуль приймання платіжних карток, модуль розпізнавання штрих-коду, чековий принтер для роздрукування фіскального підтверджуючого документа, згідно з корисною моделлю, двері утоплені відносно передньої поверхні термінала і мають П-подібні профілі по всьому внутрішньому периметру, запірний механізм виконано ригельним, на дверному отворі з боку корпусу закріплені чотири товсті металеві планки, монітори вставлено в рамки, які з внутрішньої поверхні обладнані клиновидними завісами по їх вертикальних сторонах і Пподібними пластинами по всьому периметру, а монтажні прямокутні отвори для купюр і чеків виконані у формі масивних металевих лійок, що зафіксовані зсередини корпусу. У корпусі є модем GPRS для сполучення платіжного терміналу з центром обробки платежів. Платіжний термінал містить блок безперебійного живлення. Зверху корпусу може бути виконано захисний козирок. Запірний ригельний механізм має по два ригелі у верхній, нижній та правій бічній сторонах дверей, які виконані у формі швелера, а зсередини замок прикрито захисною фігурною пластиною. Запірний ригельний запірний механізм має два ключі - потужний з мінімальною секретністю для пересування всього механізму і фіксуючий з підвищеною секретністю. Для блокування ригельного механізму використано замок банківського типу, на висувному фіксаторі якого закріплено металеву пластину, що виконана з можливістю перекривання отвору для ключа при зачиненні замка. Підвищення вандалостійкості термінала забезпечується наступним. Металеві двері суттєво утоплені відносно передньої поверхні платіжного термінала. Двері мають зигзагоподібній профіль на всю їх висоту з боку петлі, яка її тримає. Також ці двері мають П-подібні профілі, встановлені по всьому їх внутрішньому периметру. На двері встановлено запірний ригельний механізм, який має по два ригелі з верхньої, нижньої та правої бічних сторін дверей. Також для підвищення міцності ригелів вони виконані у формі швелера. Для блокування запірного ригельного механізму використано замок банківського типу. На його висувному фіксаторі закріплена металева пластина, яка при закритті замка перекриває отвір для ключа, який переміщує ригельний механізм, тим самим перешкоджаючи проникненню в нього чужорідних предметів з метою відкриття термінала. Зсередини замок прикрито захисною фігурною пластиною, що не дає вибити замок ззовні. 1 UA 77933 U 5 10 15 20 25 30 35 40 45 50 55 Принциповою перевагою запірного ригельного механізму є те, що в ньому використовуються два ключі; один потужний з мінімальною секретністю для пересування всього механізму, а другий тільки фіксуючий, але з підвищеною секретністю. Це рішення у багато разів підвищує термін служби і надійність всього замкового механізму. У свою чергу, двері встановлено в прямокутний отвір, розташований попереду на корпусі термінала. По периметру цього прямокутного отвору з боку корпусу закріплені чотири планки з товстого металу, в які упираються двері при їх зачиненні. Планки перешкоджають проникненню металевих чужорідних предметів між дверима та корпусом термінала на значну глибинність, не даючи відігнути краї дверей при спробі злому. Для зручності монтажу та обслуговування, а також вилучення додаткових задніх дверей, в які можливе несанкціоноване проникнення, металеві рамки, в які встановлені монітори, з внутрішньої поверхні обладнані клиновидними завісами по їх вертикальних сторонах. У корпусі платіжного термінала виконані прямокутні отвори, в які входять клиновидні завіси при встановленні металевих рамок у платіжний термінал. Для недопущення знімання металевих рамок вони зафіксовані зсередини корпусу, наприклад болтами. Додатково з метою підвищення міцності зсередини рамки обладнані П-подібними пластинами по всьому їх периметру. Для захисту від проникнення всередину банкното-приймача та пошкодження чекового принтера прямокутні отвори для купюр та чеків виконані в формі масивних металевих лійок, які фіксуються зсередини, наприклад болтами. Запропонований інформаційно-платіжний термінал може бути встановлено не тільки всередині приміщень, а також на вулиці. Для забезпечення додаткової безпеки зсередини корпусу передбачені отвори для кріплення на поверхні, на яку встановлюється термінал. Для захисту від негоди та прямих сонячних променів платіжний термінал має захисний козирок. Корисна модель пояснюється кресленнями. На Фіг.1 зображено відчинені двері платіжного терміналу з елементами корпусу, в який їх встановлено; на Фіг.2 - металеву рамку для монітора термінала; на Фіг.3 - отвори для купюр та чеків; на Фіг.4 - загальний вигляд платіжного термінала (приклад). Платіжний термінал містить металевий корпус з масивними дверима 1, утопленими відносно передньої поверхні 2 платіжного термінала. В корпусі вставлені: модуль обробки даних комп'ютер, один або два монітори, сейф з банкното-приймачем, модуль приймання платіжних карток, модуль розпізнавання штрих-коду, чековий принтер для роздрукування фіскального підтверджуючого документа, модем GPRS для сполучення платіжного термінала з центром обробки платежів, блок безперебійного живлення. Двері 1 мають зигзагоподібній профіль на всю їх висоту з боку петлі 3, яка їх тримає. Також двері 1 мають П-подібні профілі 4, встановлені по всьому їх внутрішньому периметру. На двері 1 встановлено запірний ригельний механізм 5, який має по два ригелі у верхній, нижній та правій бічній сторонах дверей. Також для підвищення міцності ригелів вони виконані у формі швелера. Для блокування запірного ригельного механізму використано замок банківського типу. На його висувному фіксаторі закріплена металева пластина 6, яка при закритті замка перекриває отвір для ключа, що переміщує запірний ригельний механізм 5, тим самим перешкоджаючи проникненню в нього чужорідних предметів з метою відчинення платіжного термінала. Зсередини замок банківського типу прикрито захисною фігурною пластиною 7, яка не дає вибити замок ззовні (Фіг.1). Запірний ригельний механізм 5 має два ключі: один потужний з мінімальною секретністю для пересування всього механізму, а другий лише фіксуючий, але з підвищеною секретністю. Двері 1 встановлені в прямокутний отвір, розташований попереду на корпусі платіжного терміналу. По периметру цього прямокутного отвору з боку корпусу закріплені чотири планки 8 з товстого металу, в які упираються двері 1 при їх зачиненні. Планки 8 перешкоджають проникненню металевих чужорідних предметів між дверима 1 і корпусом платіжного термінала на значну глибинність, не даючи відігнути краї дверей при спробі злому (Фіг.2). Металеві рамки, в які встановлені монітори, з внутрішньої поверхні обладнані клиновидними завісами 9 (Фіг.2) по їх вертикальних сторонах. У корпусі платіжного термінала виконані прямокутні отвори, в які входять клиновидні завіси 9 при встановленні рамок у платіжний термінал. Для недопущення знімання рамок вони зафіксовані зсередини корпусу, наприклад, болтами. Додатково з метою підвищення міцності зсередини рамки обладнані П-подібними пластинами 10 по всьому їх периметру. 2 UA 77933 U 5 10 15 20 Монтажні прямокутні отвори 11 для купюр та чеків виконані в формі масивних металевих лійок, які фіксуються зсередини, наприклад, болтами. Для захисту від негоди та прямих сонячних променів платіжний термінал може мати захисний козирок 12 (Фіг.4). Платіжний термінал, що заявляється, може виготовлятися серійно на стандартному устаткуванні з використанням відомих технологій та матеріалів сучасного виробництва. Платіжний термінал, що призначено для проведення розрахунків за мобільний зв'язок, комунальні та інші послуги, функціонує наступним чином. Клієнти, які бажають здійснити платіж, використовуючи сенсорну панель монітора вводять необхідну інформацію щодо призначення платежу, платіжних реквізитів і суму платежу. Далі клієнти вставляють у відповідні монтажні прямокутні отвори 11, які знаходяться спереду платіжного термінала, банкноти в банкното-приймач, монети в монето-приймач або платіжну картку в картридер, а потім акцептують платіж. Після цього відповідну інформацію за допомогою GPRS-модему направляють до фінансової установи, яка керує процесом грошових переказів. Після завершення переказу клієнти отримують роздруковані на чековому принтері фіскальні підтверджуючі документи про операції. Банкноти, отримані в ході платежів, збираються в стакері банкното-приймача або в сейфі, в який встановлено банкното-приймач. Блок безперебійного живлення слугує для збереження працездатності платіжного термінала в випадку тимчасового відключення електроенергії. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 45 50 1. Платіжний термінал, що містить металевий корпус з монтажними прямокутними отворами для купюр і чеків і дверима із запірнім механізмом, у корпусі виконані модуль обробки даних комп'ютер, один або два монітори, сейф з банкнотоприймачем, модуль приймання платіжних карток, модуль розпізнавання штрих-коду, чековий принтер для роздрукування фіскального підтверджуючого документа, який відрізняється тим, що масивні двері утоплені відносно передньої поверхні термінала і мають П-подібні профілі по всьому внутрішньому периметру, запірний механізм виконано ригельним, на дверному отворі з боку корпуса закріплено чотири товсті металеві планки, монітори вставлено в рамки, які з внутрішньої поверхні обладнані клиноподібними завісами по їх вертикальних сторонах і П-подібними пластинами по всьому периметру, а монтажні прямокутні отвори для купюр і чеків виконані у формі масивних металевих лійок, що зафіксовані зсередини корпуса. 2. Платіжний термінал за п. 1, який відрізняється тим, що в корпусі є модем GPRS для сполучення платіжного термінала з центром обробки платежів. 3. Платіжний термінал за п. 1, який відрізняється тим, що містить блок безперебійного живлення. 4. Платіжний термінал за п. 1, який відрізняється тим, що зверху корпуса виконано захисний козирок. 5. Платіжний термінал за п. 1, який відрізняється тим, що запірний ригельний механізм має по два ригелі у верхній, нижній та правій бічній сторонах дверей, які виконані у формі швелера, а зсередини замок прикрито захисною фігурною пластиною. 6. Платіжний термінал за п. 1, який відрізняється тим, що запірний ригельний механізм має два ключі - потужний з мінімальною секретністю для пересування всього механізму і фіксуючий з підвищеною секретністю. 7. Платіжний термінал за п. 1, який відрізняється тим, що для блокування ригельного механізму використано замок банківського типу, на висувному фіксаторі якого закріплено металеву пластину, що виконана з можливістю перекривання отвору для ключа при зачиненні замка. 3 UA 77933 U 4 UA 77933 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
