Електромагнітний спосіб локалізації несправних радіоелектронних компонентів в радіоелектронних пристроях

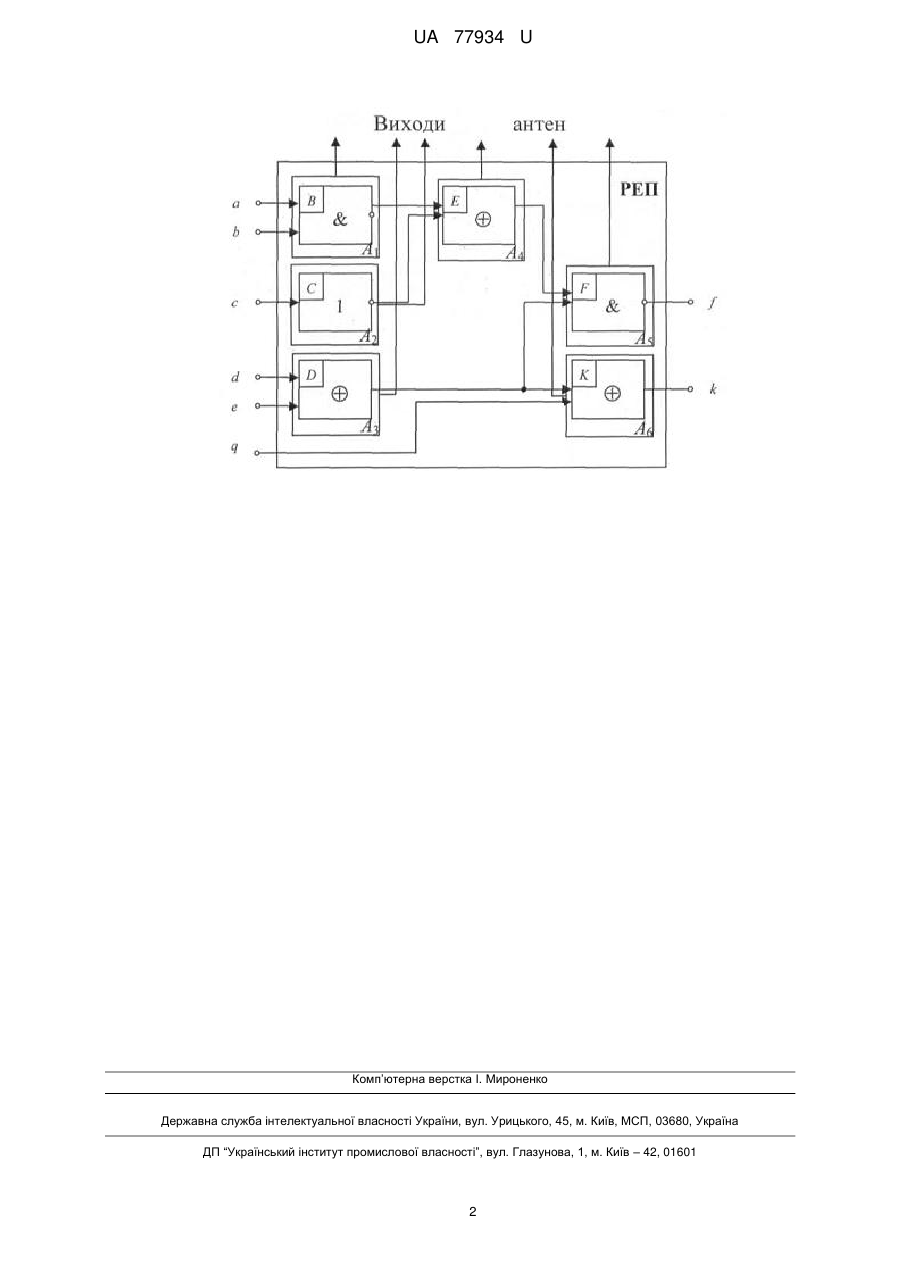

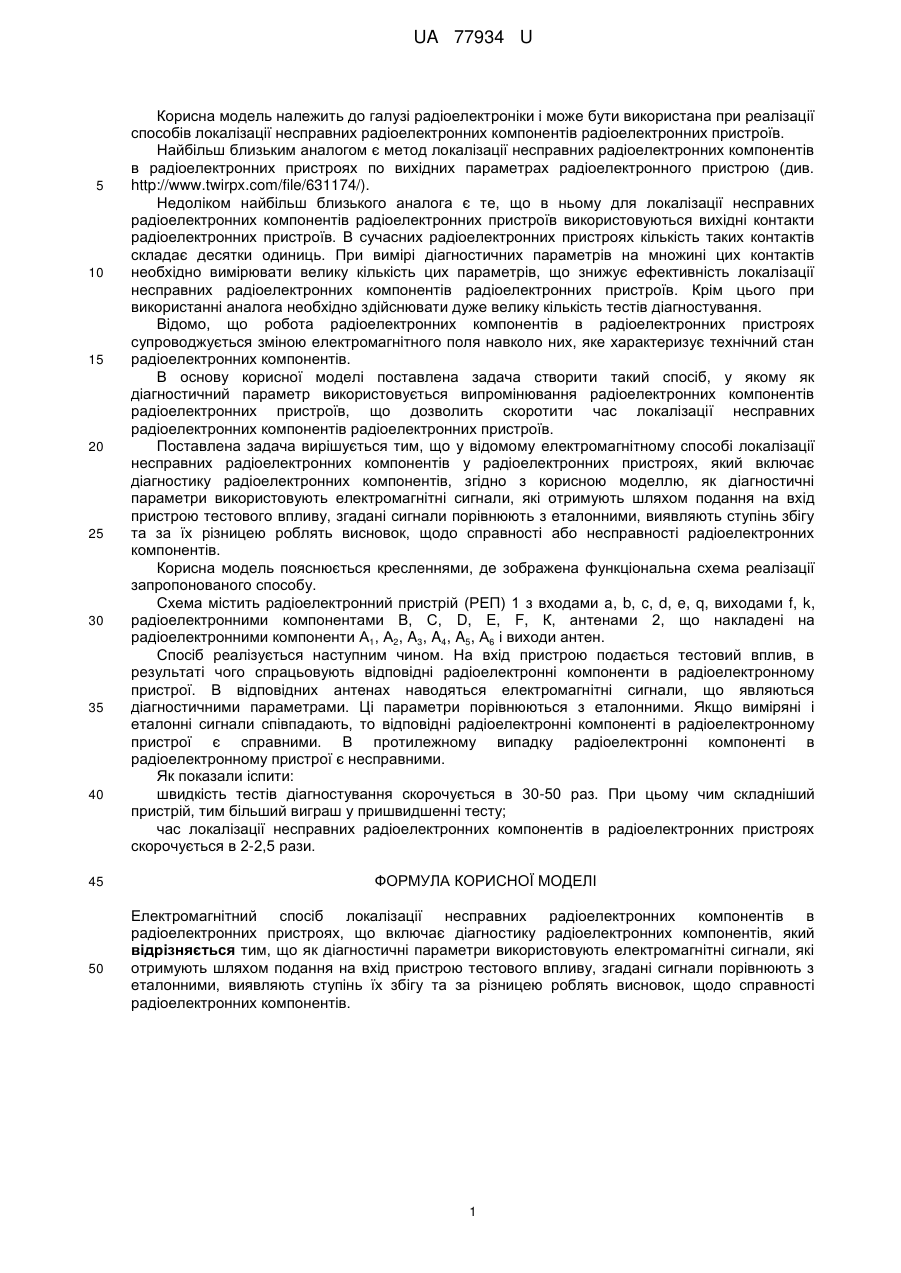

Реферат: Електромагнітний спосіб локалізації несправних радіоелектронних компонентів в радіоелектронних пристроях включає діагностику радіоелектронних компонентів. Як діагностичні параметри використовують електромагнітні сигнали, які отримують шляхом подання на вхід пристрою тестового впливу, згадані сигнали порівнюють з еталонними, виявляють ступінь їх збігу та за різницею роблять висновок, щодо справності радіоелектронних компонентів. UA 77934 U (12) UA 77934 U UA 77934 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі радіоелектроніки і може бути використана при реалізації способів локалізації несправних радіоелектронних компонентів радіоелектронних пристроїв. Найбільш близьким аналогом є метод локалізації несправних радіоелектронних компонентів в радіоелектронних пристроях по вихідних параметрах радіоелектронного пристрою (див. http://www.twirpx.com/file/631174/). Недоліком найбільш близького аналога є те, що в ньому для локалізації несправних радіоелектронних компонентів радіоелектронних пристроїв використовуються вихідні контакти радіоелектронних пристроїв. В сучасних радіоелектронних пристроях кількість таких контактів складає десятки одиниць. При вимірі діагностичних параметрів на множині цих контактів необхідно вимірювати велику кількість цих параметрів, що знижує ефективність локалізації несправних радіоелектронних компонентів радіоелектронних пристроїв. Крім цього при використанні аналога необхідно здійснювати дуже велику кількість тестів діагностування. Відомо, що робота радіоелектронних компонентів в радіоелектронних пристроях супроводжується зміною електромагнітного поля навколо них, яке характеризує технічний стан радіоелектронних компонентів. В основу корисної моделі поставлена задача створити такий спосіб, у якому як діагностичний параметр використовується випромінювання радіоелектронних компонентів радіоелектронних пристроїв, що дозволить скоротити час локалізації несправних радіоелектронних компонентів радіоелектронних пристроїв. Поставлена задача вирішується тим, що у відомому електромагнітному способі локалізації несправних радіоелектронних компонентів у радіоелектронних пристроях, який включає діагностику радіоелектронних компонентів, згідно з корисною моделлю, як діагностичні параметри використовують електромагнітні сигнали, які отримують шляхом подання на вхід пристрою тестового впливу, згадані сигнали порівнюють з еталонними, виявляють ступінь збігу та за їх різницею роблять висновок, щодо справності або несправності радіоелектронних компонентів. Корисна модель пояснюється кресленнями, де зображена функціональна схема реалізації запропонованого способу. Схема містить радіоелектронний пристрій (РЕП) 1 з входами a, b, c, d, e, q, виходами f, k, радіоелектронними компонентами В, С, D, E, F, К, антенами 2, що накладені на радіоелектронними компоненти А1, А2, A3, A4, A5, А6 і виходи антен. Спосіб реалізується наступним чином. На вхід пристрою подається тестовий вплив, в результаті чого спрацьовують відповідні радіоелектронні компоненти в радіоелектронному пристрої. В відповідних антенах наводяться електромагнітні сигнали, що являються діагностичними параметрами. Ці параметри порівнюються з еталонними. Якщо виміряні і еталонні сигнали співпадають, то відповідні радіоелектронні компоненті в радіоелектронному пристрої є справними. В протилежному випадку радіоелектронні компоненті в радіоелектронному пристрої є несправними. Як показали іспити: швидкість тестів діагностування скорочується в 30-50 раз. При цьому чим складніший пристрій, тим більший виграш у пришвидшенні тесту; час локалізації несправних радіоелектронних компонентів в радіоелектронних пристроях скорочується в 2-2,5 рази. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Електромагнітний спосіб локалізації несправних радіоелектронних компонентів в радіоелектронних пристроях, що включає діагностику радіоелектронних компонентів, який відрізняється тим, що як діагностичні параметри використовують електромагнітні сигнали, які отримують шляхом подання на вхід пристрою тестового впливу, згадані сигнали порівнюють з еталонними, виявляють ступінь їх збігу та за різницею роблять висновок, щодо справності радіоелектронних компонентів. 1 UA 77934 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
