Носій запису та пристрій для сканування носія запису

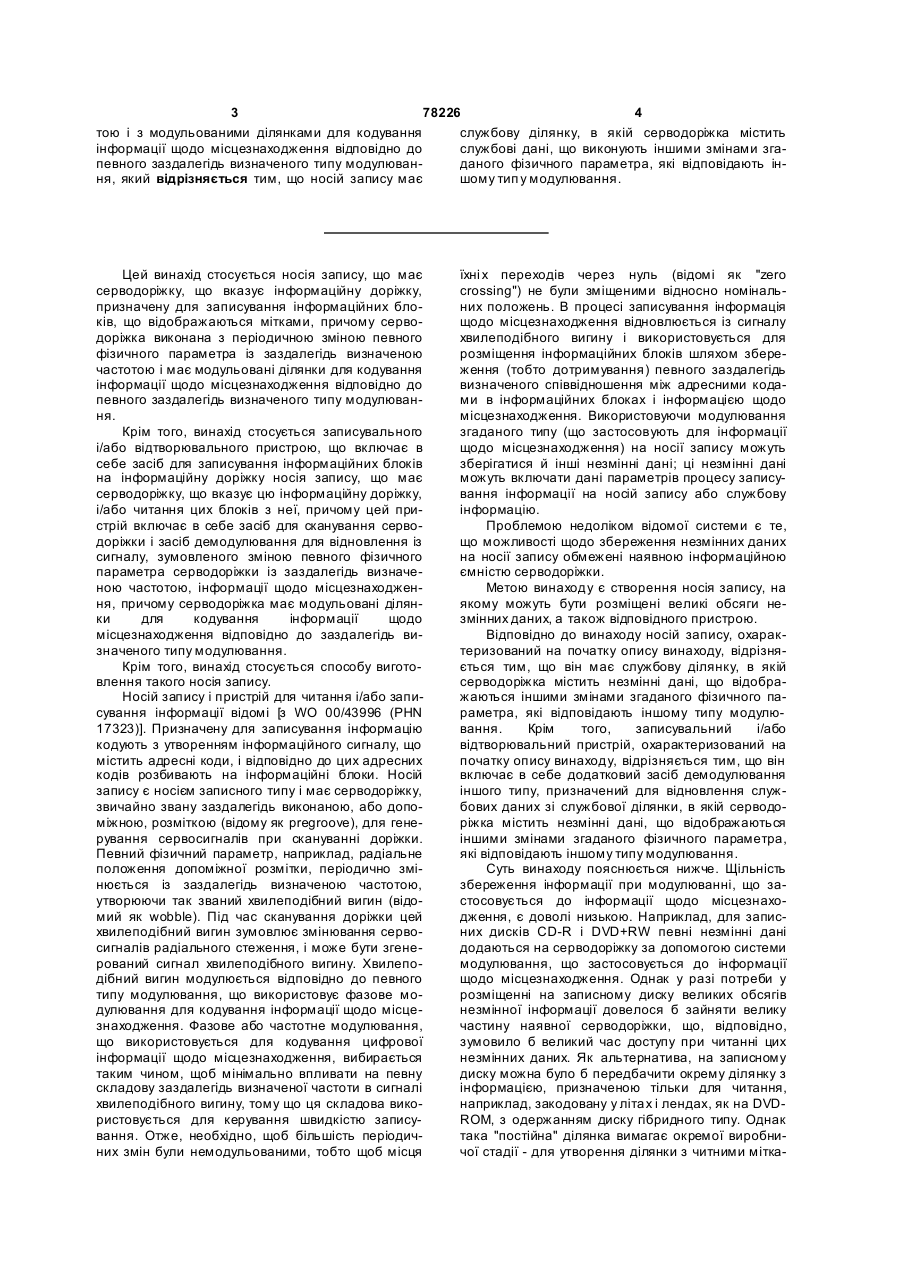

1. Носій запису, що має серводоріжку (4), що вказує інформаційну доріжку (9), призначену для записування інформаційних блоків, що відображаються мітками, причому серводоріжка (4) виконана з періодичною зміною певного фізичного параметра із заздалегідь визначеною частотою і має модульовані ділянки для кодування інформації щодо місцезнаходження відповідно до певного заздалегідь визначеного типу модулювання, який відрізняється тим, що він має службову ділянку, в якій серводоріжка містить незмінні дані, що відображаються іншими змінами згаданого фізичного параметра, які відповідають іншому типу модулювання. 2. Носій запису за п. 1, який відрізняється тим, що згаданий заздалегідь визначений тип модулювання є певним різновидом частотного або фазового модулювання згаданої періодичної зміни, і/або тим, що згаданий інший тип модулювання є прямим цифровим модулюванням, згідно з яким логічні значення бітів відображаються зміщеннями серводоріжки в поперечному напрямі. 3. Носій запису за п. 2, який відрізняється тим, що згадане пряме цифрове модулювання є RLLмодулюванням. 4. Носій запису за п. 1 або п. 2, який відрізняється тим, що згадані незмінні дані включають блоки ключів для цілей захисту від копіювання і захисту авторських прав на цифровий контент (т.зв. DR M). 2 (19) 1 3 78226 4 тою і з модульованими ділянками для кодування службову ділянку, в якій серводоріжка містить інформації щодо місцезнаходження відповідно до службові дані, що виконують іншими змінами згапевного заздалегідь визначеного типу модулюванданого фізичного параметра, які відповідають іння, який відрізняється тим, що носій запису має шому тип у модулювання. Цей винахід стосується носія запису, що має серводоріжку, що вказує інформаційну доріжку, призначену для записування інформаційних блоків, що відображаються мітками, причому серводоріжка виконана з періодичною зміною певного фізичного параметра із заздалегідь визначеною частотою і має модульовані ділянки для кодування інформації щодо місцезнаходження відповідно до певного заздалегідь визначеного типу модулювання. Крім того, винахід стосується записувального і/або відтворювального пристрою, що включає в себе засіб для записування інформаційних блоків на інформаційну доріжку носія запису, що має серводоріжку, що вказує цю інформаційну доріжку, і/або читання цих блоків з неї, причому цей пристрій включає в себе засіб для сканування серводоріжки і засіб демодулювання для відновлення із сигналу, зумовленого зміною певного фізичного параметра серводоріжки із заздалегідь визначеною частотою, інформації щодо місцезнаходження, причому серводоріжка має модульовані ділянки для кодування інформації щодо місцезнаходження відповідно до заздалегідь визначеного типу модулювання. Крім того, винахід стосується способу виготовлення такого носія запису. Носій запису і пристрій для читання і/або записування інформації відомі [з WO 00/43996 (PHN 17323)]. Призначену для записування інформацію кодують з утворенням інформаційного сигналу, що містить адресні коди, і відповідно до цих адресних кодів розбивають на інформаційні блоки. Носій запису є носієм записного типу і має серводоріжку, звичайно звану заздалегідь виконаною, або допоміжною, розміткою (відому як pregroove), для генерування сервосигналів при скануванні доріжки. Певний фізичний параметр, наприклад, радіальне положення допоміжної розмітки, періодично змінюється із заздалегідь визначеною частотою, утворюючи так званий хвилеподібний вигин (відомий як wobble). Під час сканування доріжки цей хвилеподібний вигин зумовлює змінювання сервосигналів радіального стеження, і може бути згенерований сигнал хвилеподібного вигину. Хвилеподібний вигин модулюється відповідно до певного типу модулювання, що використовує фазове модулювання для кодування інформації щодо місцезнаходження. Фазове або частотне модулювання, що використовується для кодування цифрової інформації щодо місцезнаходження, вибирається таким чином, щоб мінімально впливати на певну складову заздалегідь визначеної частоти в сигналі хвилеподібного вигину, тому що ця складова використовується для керування швидкістю записування. Отже, необхідно, щоб більшість періодичних змін були немодульованими, тобто щоб місця їхні х переходів через нуль (відомі як "zero crossing") не були зміщеними відносно номінальних положень. В процесі записування інформація щодо місцезнаходження відновлюється із сигналу хвилеподібного вигину і використовується для розміщення інформаційних блоків шляхом збереження (тобто дотримування) певного заздалегідь визначеного співвідношення між адресними кодами в інформаційних блоках і інформацією щодо місцезнаходження. Використовуючи модулювання згаданого типу (що застосовують для інформації щодо місцезнаходження) на носії запису можуть зберігатися й інші незмінні дані; ці незмінні дані можуть включати дані параметрів процесу записування інформації на носій запису або службову інформацію. Проблемою недоліком відомої системи є те, що можливості щодо збереження незмінних даних на носії запису обмежені наявною інформаційною ємністю серводоріжки. Метою винаходу є створення носія запису, на якому можуть бути розміщені великі обсяги незмінних даних, а також відповідного пристрою. Відповідно до винаходу носій запису, охарактеризований на початку опису винаходу, відрізняється тим, що він має службову ділянку, в якій серводоріжка містить незмінні дані, що відображаються іншими змінами згаданого фізичного параметра, які відповідають іншому типу модулювання. Крім того, записувальний і/або відтворювальний пристрій, охарактеризований на початку опису винаходу, відрізняється тим, що він включає в себе додатковий засіб демодулювання іншого типу, призначений для відновлення службових даних зі службової ділянки, в якій серводоріжка містить незмінні дані, що відображаються іншими змінами згаданого фізичного параметра, які відповідають іншому типу модулювання. Суть винаходу пояснюється нижче. Щільність збереження інформації при модулюванні, що застосовується до інформації щодо місцезнаходження, є доволі низькою. Наприклад, для записних дисків CD-R і DVD+RW певні незмінні дані додаються на серводоріжку за допомогою системи модулювання, що застосовується до інформації щодо місцезнаходження. Однак у разі потреби у розміщенні на записному диску великих обсягів незмінної інформації довелося б зайняти велику частину наявної серводоріжки, що, відповідно, зумовило б великий час доступу при читанні цих незмінних даних. Як альтернатива, на записному диску можна було б передбачити окрему ділянку з інформацією, призначеною тільки для читання, наприклад, закодовану у літах і лендах, як на DVDROM, з одержанням диску гібридного типу. Однак така "постійна" ділянка вимагає окремої виробничої стадії - для утворення ділянки з читними мітка 5 78226 6 ми, глибина яких дорівнювала б глибині штампоФіг.6 - пристрій для записування інформаційваних міток типу "тільки для читання". Винахідники них блоків. виявили, що необхідну збільшену інформаційну Однакові елементи на різних фігура х позначеємність на обмеженому просторі диска забезпечує ні однаковими позиціями. застосування іншого типу модулювання того самоНа Фіг.1а показаний носій запису 1 в формі го параметра, який застосовується для запровадиска, що має доріжку 9, призначену для записудження інформації щодо місцезнаходження. При вання, і центральний отвір 10. Доріжка 9 виконана цьому перевага полягає в тому, що не потрібні у вигляді спіральних витків 3. Фіг.1b - це попереніякі додаткові виробничі стадії, тому що модулючний переріз, зроблений вздовж лінії b-b носія зається той самий параметр, тільки по-іншому. Крім пису 1; на прозору основу 5 нанесені реєструючий того, в більшості випадків в записувальному або (записний) шар 6 і захисний шар 7. Реєстр уючий відтворювальному пристрої не потрібні ніякі додашар 6 може бути придатним для оптичного запиткові схеми виявлення (детектування); досить лисування, наприклад, шляхом зміни фазового сташе модифікувати операції виявлення для виявну, .або магнітооптичного записування за допомолення модифікованого типу модулювання. гою пристрою для записування інформації, такого Ще один варіант здійснення носія запису відріяк відомі CD-RW- або CD-R-пристрої. Реєструючий зняється тим, що згаданий заздалегідь визначений шар може також споряджатися інформацією в тип модулювання є певним різновидом частотного процесі виробництва - спочатку виготовляється або фазового модулювання згаданої періодичної майстер-диск, який потім тиражується штампуванзміни, і/або тим, що згаданий інший тип модулюням. Інформація організується в інформаційні бловання є прямим цифровим модулюванням, згідно з ки і відображається оптично виявними мітками у яким логічні значення бітів відображаються змівигляді послідовності ділянок, що більше або мещеннями серводоріжки в поперечному напрямі. нше відбивають випромінення, таких як, наприПеревага цього полягає в тому, що часто тне або клад, піти різної довжини на компакт-диску (CD). В фазове модулювання виявляє обмежений вплив одному варіанті здійснення доріжку 9 на носії зана частотну складову си гналу хвилеподібного випису перезаписного типу вказує серворозмітка, гину, тоді як пряме цифрове модулювання харакзапроваджена під час виготовлення пустого носія теризується високою швидкістю передавання дазапису. Ця серворозмітка може бути утворена, них, наприклад, при виборі частоти слідування наприклад, допоміжною розміткою (pregroove) 4, бітів таким чином, щоб вона дорівнювала частоті яка уможливлює слідування головки запису згаданої періодичної зміни. вздовж доріжки 9 під час сканування. Допоміжна Ще один варіант здійснення носія запису відрірозмітка 4 може бути втілена за допомогою поглизняється тим, що згадане пряме цифрове модублення або виступу, або певної властивості мателювання є RLL-модулюванням (з обмеженнями на ріалу, яка є відмінною від відповідної властивості довжину серії). Перевага цього полягає в тому, що матеріалу навколо розмітки. В альтернативному синхросигнал двійкових розрядів можна легко синваріанті серворозмітка може являти собою вистухронізувати з RLL-даними, оскільки максимальна пні і заглиблені витки, що чергуються, які називадовжина міток обмежена. Використання мінімальють також структурами з виступів і канавок, із пеної довжини міток, що відповідає 1 періоду синреходом від виступ у до канавки (або навпаки) на хросигналу двійкових розрядів (що в NRZIкожному витку. На Фіг.1с і Фіг.1d показані два присистемах кодування відповідає випадку d=0), заклади періодичної зміни фізичного параметра добезпечує високу швидкість передавання даних поміжної розмітки, т.зв. хвилеподібний вигин (ві(тобто data rate). домий як wobble). На Фіг.1с показана зміна Інші запропоновані цим винаходом варіанти радіального положення, тоді як на Фіг.1d - зміна здійснення способу, пристроїв і носія запису, яким ширини. Цей хвилеподібний вигин зумовлює форвіддається перевага, розкриті в залежних пунктах мування сигналу хвилеподібного вигину в датчику формули винаходу. системи трекінгу. Цей хвилеподібний вигин, наприЦі та інші аспекти винаходу будуть пояснені з клад, зазнає частотного модулювання, і за допопосиланням на варіанти здійснення, описані (як могою цього модулювання кодують інформацію ілюстративні приклади) в нижченаведеному описі з щодо місцезнаходження, таку як адреса, часовий посиланнями на графічні фігури, на яких: код або інформація про витки. Опис системи з пеФіг.1а - носій запису із серводоріжкою (вид резаписним компакт-диском, на якому у такий спозверху), сіб запроваджена інформація щодо місцезнахоФіг.1b - серводоріжка (поперечний переріз), дження, можна знайти [в патенті США №4,901,300 Фіг.1с - хвилеподібний вигин серводоріжки (PHN 12.398)]. Серворозмітка може також склада(збільшено), тися, наприклад, з рівномірно розподілених елеФіг.1d - ще один хвилеподібний вигин із серментів розмітки, що періодично зумовлюють форводоріжкою (збільшено), мування сигналів стеження. Крім того, Фіг.2 - модулювання хвилеподібного вигину серворозмітка може включати в себе зміни повердвопозиційною фазовою маніпуляцією, хні поруч з допоміжною розміткою (тобто Фіг.3 - модулювання хвилеподібного вигину pregroove); наприклад, може запроваджуватись маніпуляцією з мінімальним частотним зсувом хвилеподібна допоміжна розмітка, поруч з якою (MSK), заздалегідь запроваджується певна комбінація Фіг.4 - пряме цифрове модулювання, спеціальних пітів (т.зв. "land pre-pit") для кодування Фіг.5 - пристрій для читання інформаційних інформації щодо місцезнаходження, як в DVD-RW. блоків, Зміна, що з нею виконана серводоріжка, вклю 7 78226 8 чає відносно великі ділянки "монотонного" хвилев детекторі; у варіанті, що розглядається, за 8 моподібного вигину, так звані немодульовані ділянки. дульованими хвилеподібними вигинами йдуть 85 Крім того, серводоріжка має відносно невеликі немодульованих ("монотонних") хвилеподібних ділянки, на яких частота і/або фаза хвилеподібновигинів (хвилеподібні вигини №8-92). Вихідна часго вигину відхиляється від заздалегідь визначеної тота схеми ФАПЧ повинна бути максимально стачастоти хвилеподібного вигину; їх називають мобільною, оскільки під час записування синхроімпудульованими ділянками. У цьому документі будьльси для процесу записування генеруються за яка серворозмітка періодичного типу із будь-якими вихідними сигналами схеми ФАПЧ. доданими елементами, що кодують інформацію, На Фіг.3 показана MSK-модуляція хвилеподібіменується серводоріжкою, що виконана з періного вигину. Згідно з цією модуляцією для передаодичною зміною певного фізичного параметра із вання одного бітового значення використовують заздалегідь визначеною частотою, або хвилеподіпершу схему (тобто комбінацію вигинів) 31, а для бним вигином, і має модульовані ділянки. передавання іншого бітового значення - другу На Фіг.2 показане модулювання хвилеподібносхему 32. Для передавання синхронізуючої інфорго вигину двопозиційною фазовою маніпуляцією. мації можна використовувати інші поєднання схем Верхня крива показує модулювання хвилеподібно31, 32. Кожна MSK-схема має центральну частину го вигину для випадку сигналу послівної синхроні- щонайменше один повний період хвилеподібного зації, тоді як друга і третя криві показують модувигину; в першій схемі центральна частина 34 лювання хвилеподібного вигину для бітів даних "пряма", тоді як у другій схемі центральна частина адреси. Загалом ця модуляція називається ADIP 37 перекинена. Крім того, кожна MSK-схема має (адресною інформацією, закодованою у розмітці). початкову частину і кінцеву частин у. Ліва MSKДля кодування синхронізуючої позначки (сигнал схема має початкову частину 33 і кінцеву частину бітової синхронізації ADIP) і синхронізації повного 35, кожна з яких - одного період хвилеподібного адресного слова (сигнал послівної синхронізації вигину. Права схема MSK має початкову частину ADIP), а також для відповідних бітів даних ("0" і "1" 36, яка інвертує фазу завдяки тому, що її частота в даних ADIP) використовуються заздалегідь визна1,5 рази більше частоти хвилеподібного вигину, чені фазові конфігурації (схеми). Сигнал бітової тобто одному періоду частоти хвилеподібного висинхронізації ADIP кодується одним хвилеподібгину відповідає 3 півперіоди синусоїди. У кінцевій ним вигином зворотної (протилежної до "прямої") частині фаза інвертується таким самим чином фази (хвилеподібний вигин №0). Сигнал послівної зворотно, у "прямий" стан. Виявлення MSKсинхронізації ADIP кодується трьома хвилеподібкодованих бітів даних здебільшого базовано на ними вигинами зворотної фази, що йдуть безпосевиявленні центральної частини, тому що найбільредньо за сигналом побітової синхронізації ADIP, шу відмінність між собою ці дві схеми виявляють у тоді як для випадку бітів даних хвилеподібні вигисвоїх центральних частинах. Для виявлення може ни на цій ділянці (хвилеподібні вигини №№1-3) додатково використовува тися різниця між немодумають "пряму" фазу. Ділянка даних ADIP містить льованою початковою частиною 33 і модульовапевну кількість періодів хвилеподібного вигину, ною початковою частиною 36, а також між немовиділених для відображення одного біта даних; на дульованою кінцевою частиною 35 і цій фігурі ці періоди хвилеподібного вигину пронумодульованою кінцевою частиною 38, причому в меровані як 4-7 (хвилеподібні вигини №№4-7). порівнянні з виявлянням за центральною частиФаза хвилеподібних вигинів в першій половині ною ефективність виявлення за сукупністю цих ділянки даних ADIP є протилежною до фази хвирізниць оцінюється в 50%. MSK-кодування може леподібних вигинів у другій половині цієї ділянки. бути використане для кодування бітів адреси у Власне, кожний біт відображений двома підділянхвилеподібному вигині допоміжної розмітки, але ками, фази хвилеподібних вигинів в яких є протихвилеподібний вигин допоміжної розмітки не мож лежними, отже, є "двофазним". Біти даних модуна модулювати в більшості його періодів. Перевалюються таким чином: біт "0" даних ADIP жна більшість немодульованих хвилеподібних вивідображається двома прямими хвилеподібними гинів необхідна для надійного керування вигинами, за якими йдуть два перекинені хвилепошвидкістю обертання диска і/або синхронізації дібні вигини (вигини протилежної фази), а біт "1" процесу записування. даних ADIP — навпаки. При такій реалізації модуМоже виникнути необхідність зберігати на оплювання для бітів даних повністю симетричне, що тичних перезаписних дисках значні обсяги незміндає однакову імовірність помилки для обох знаної інформації, наприклад, для цілей захисту від чень бітів даних. Проте можуть бути використані й копіювання і захисту авторських прав на цифровий інші комбінації прямих і перекинених хвилеподібконтент (т.зв. DR M). Прикладами є блоки ключів них вигинів, або інші значення фази. В одній з реносіїв (т.зв. МКВ-блоки) і блоки ключів дозволу алізацій після сигналу послівної синхронізація (т.зв. ЕКВ-блоки), розміри яких сягають, як правиADIP використовують певне заздалегідь визначело, кількох мегабайтів. Ця незмінна інформація не модулювання, яким кодується "пусте місце", повинна бути заздалегідь запроваджена на диск. замість бітів даних. Після першого біта даних моПроблема виникає у разі т.зв. "groove-only" форжуть використовуватися немодульовані хвилепоматів (із записуванням лише на канавки), що педібні вигини або можуть кодуватися наступні біти редбачають виконання канавок мілкими для оптиданих. Як правило, переважна більшість хвилепомізації ефективності записування шляхом зміни дібних вигинів є немодульованими (мають звичайфазового стану. Якщо в цьому випадку виникне ну "пряму" фазу), для забезпечення легкої синхробажання зберегти на диску незмінну інформацію нізації і стабільного вихідного сигналу схеми ФАПЧ шляхом простого штампування пітів, ці піти будуть 9 78226 10 такими самими неглибокими, як і канавки, і, як наказано ділянкою 44, відображає "0", а в інший бік, слідок, будуть зумовлювати лише дуже слабкий як показано ділянкою 43, відображає "1". Як альсигнал, який буде важко, або навіть неможливо, тернатива, "1" міг би відображати перехід з одного виявити з використанням стандартних методів. боку на іншу, а "0" - відсутність переходу. В одноЩоб посилити сигнал, піти можна було б зробити му варіанті здійснення для модулювання незмінглибшими за канавки, але це рішення ускладнює них даних використовується RLL-кодування. У виробництво і веде до його дорожчання. Ще один RLL-кодуванні визначається обмеження d — мініваріант - виявляти мілкі піти з використанням танмальна кількість послідовних однакових бітів. Для генціального push-pull-каналу, більш чутливого до досягнення максимальної щільності збереження мілких структур, ніж звичайний канал центральної інформації перевага могла б віддаватися обмедіафрагми (т.зв. "central aperture channel"). Виявженню d=0, оскільки RPP-канал не обмежений лення цього каналу, однак, є нестандартним захооптичною дифракцією. В цьому випадку сигнал, дом у галузі оптичного записування, і неясно, навиявлений в RPP-каналі, був би подібний за форскільки цей варіант є практично прийнятним. мою до хвилеподібному вигину, і його можна було Рішення, що пропонується, полягає в тому, б виявляти за допомогою схем, дуже подібних до щоб поліпшити радіальний push-pull- (RPP) канал схем, що використовуються для виявлення висодля збереження незмінних даних на перезаписнокочастотних даних з каналу центральної діафрагму диску. Крім того, система виявлення RPP, вже ми. В одному варіанті здійснення зменшують пепередбачена в записувальних системах, що залурехресні завади між сусідніми доріжками в чають допоміжну розмітку, є більш чутливою до службовій ділянці. Цього можна досягнути шляхом неглибоких структур, ніж канал центральної діафчергування доріжок із модуляцією даних і без неї. рагми. RPP-канал вже є наявний в приводах для В одному варіанті здійснення з метою оптимізації виявлення хвилеподібного вигину. Крім того, для push-piill-сигналу (отже - і сигналу хвилеподібного запровадження незмінної інформації може викоривигину) для службової ділянки можна вибрати крок стовуватися те саме виробниче обладнання, що доріжок, відмінний від кроку доріжок в перезаписвикористовується для формування хвилеподібного них ділянках. вигину. У такому поліпшеному RPP-каналі може В одному конкретному варіанті здійснення амвикористовува тися будь-який тип модулювання, плітуда такої поперечної модуляції становить, нащо робить можливим кодування даних з забезпеприклад, 10-40нм, а довжина одного біта може ченням достатньої швидкості передавання даних. становити 320-640нм. Довжина біта може бути Допоміжна розмітка носія запису має ділянку для вибрана таким чином, щоб відповідати певній фікзберігання даних, яка характеризується лише мосованій кількості довжин (Т) бітів даних користувадулюванням хвилеподібного вигину для кодування ча, наприклад 4Т або 8Т. У випадку RLL-кодування адресних бітів, наприклад, як описано вище з поу варіанті, якому віддається перевага, можна вибсиланнями на Фіг.2 або Фіг.3. Крім того, носій зарати обмеження d=l і к=7, використовуючи таке пису має службову ділянку, де допоміжна розмітка саме RLL-кодування, як і для основних даних кохарактеризується додатковим модулюванням. Це ристувача, а довжину біта вибрати рівною 2Т, так додаткове модулювання може бути модулюванщо в результаті при прямому цифровому модулюням будь-якого придатного типу, відмінного від ванні мінімальна довжина мітки становитиме 4Т. модулювання з низькою щільністю збереження На Фіг.5 показано пристрій читання для скануінформації, що використовується для кодування вання носія запису 1. Правила записування інфоадресних даних. Для уможливлення читання нермації на оптичні диски і читання інформації з них, змінної інформації з достатньою швидкістю ця "ліформатування, виправляння помилок і канального нійна" щільність збереження інформації повинна кодування добре відомі фахівцям, наприклад, з бути досить високою. Відповідно, збереження цієї CD-системи. Показаний на Фіг.5 пристрій виконанезмінної інформації у хвилеподібному вигині поний з можливістю читання носія запису 1, який є дібно до адресної інформації не є прийнятним ваідентичним носіям запису, показаним на Фіг.1. ріантом. Збільшення частоти хвилеподібного вигиПристрій обладнаний головкою 52 читання для ну могло б підвищити цю швидкість, але тільки сканування доріжки на носії запису і засобами кепропорційно збільшенню частоти. Потрібно зазнарування читанням, які включають в себе привідний чити, що службову ділянку можна зарезервувати блок 55 для обертання носія запису 1, схему 53 для зберігання лише незмінних даних, тобто не читання, яка включає в себе, наприклад, канальзаписувати в ній дані користувача. У цьому випадний декодер і засіб виправляння помилок, блок 51 ку дисководу не можна буде записувати на ділянці трекінгу і блок 56 керування системою. Головка з хвилеподібним вигином з RLL-кодуванням. Відчитання має в своєму складі оптичні елементи повідно, забезпечується більш вільний вибір типу звичайного типу для формування плями 66 вимодулювання, оскільки можна не зважати на обопромінення, що фокусується на доріжці реєструюпільні завади з даними користувача. Придатним чого шару носія запису за допомогою пучка 66 ефективним типом модулювання є пряма цифрова випромінення, який спрямовується через оптичні модуляція, описана нижче. елементи. Пучок 65 випромінення генерується На Фіг.4 показана пряма цифрова модуляція. джерелом випромінювання, наприклад, лазерним Під модульованою допоміжною розміткою 41 (задіодом. Крім того, головка читання має привід фоштри хована) схематично показаний потік бітів 42 кусування для фокусування пучка 65 випромінення даних. Пряме цифрове модулювання допоміжної на реєструючому шарі і привід 59 трекінгу для точрозмітки 41 виконується таким чином: зміщення ного позиціонування плями 66 в радіальному надоріжки в поперечному напрямі в один бік, як попрямі на центрі доріжки. Пристрій має блок позиці 11 78226 12 онування 54 для грубого позиціонування головки системного блока керування 56 головка 52 позиці52 читання в радіальному напрямі на певну доріжонується над службовою ділянкою носія запису, ку. Привід 59 трекінгу може включати в себе котуописаною вище з посиланнями на Фіг.3 і Фіг.4. Нешки для радіального переміщування оптичного змінні дані демодулюються відповідно до викориселемента, або може бути виконаний з можливістю товуваної схеми кодування, наприклад, RLLзміни кута відбивального елемента на рухомій кодування. частині головки читання, або на нерухомій частині, На Фіг.6 показаний пристрій для записування в тому випадку, якщо оптична система встановлеінформації на запропонований цим винаходом на нерухомо. Випромінення, відбите від реєструюносій запису записного або перезаписного типу із чого шару, виявляється детектором звичайного застосуванням магнітооптичних або оптичних затипу, наприклад, чотириквадрантним діодом, для собів (шляхом змінювання фазового стану або формування сигналів 57 детектування, що вклюкольору) за допомогою пучка 65 електромагнітного чають сигнал читання, сигнал помилки стеження і випромінення. Згаданий пристрій виконаний також сигнал помилки фокусування. Блок 51 трекінгу з можливістю читання і включає в себе такі самі підключений до головки читання для приймання елементи, як і пристрій читання, описаний вище з сигналу помилки стеження з головки читання і кепосиланням на Фіг.5, за винятком того, що він рування приводом 59 трекінгу. При читанні сигнал оснащений головкою читання/запису 62 і засобом читання перетворюється у вихідну інформацію, керування записуванням, до складу якого входять позначену на фігурі стрілкою 64, в схемі 53 читантакі самі елементи, як і до засобу керування чиня. Пристрій споряджений демодулятором 50 для танням, за винятком схеми 60 записування, що виявлення і відновлювання із сигналу хвилеподібвключає в себе, наприклад, форматер, кодер коду ного вигину адресної інформації, що вкладається в з виправленням помилок і канальний кодер. Голосигнали 57 детектування при скануванні серводовка 62 читання/запису має такі самі функції, як і ріжки носія запису. Пристрій додатково споряджеголовка 52 читання, з додатковою функцією запиний блоком 56 керування системою для приймансування, і підключена до схеми 60 записування. ня команд з керувальної комп'ютерної системи, Дані, які надходять на вхід цієї схеми 60 записуабо від користувача, і для керування пристроєм по вання (позначені на фігурі стрілкою 63), розподілініях 58 передавання сигналів керування, наприляється по логічних і фізичних секторах відповідно клад, системній шині, підключеній до привідного до правил форматування і кодування і перетвоблока 55, блока 54 позиціонування, демодулятора рюються в сигнал 61 записування для головки 62 50, блока 51 трекінгу і схеми 53 читання. Для цього читання/запису. Блок 56 керування системою виблок керування системою має керувальні схеми, конаний з можливістю керування схемою 60 запинаприклад, мікропроцесор, пам'ять, пристрій для сування, відновлювання інформації щодо місцезберігання програм і керуючі логічні схеми, які дознаходження і здійснення операції позиціонування, зволяють виконувати описані нижче операції. Блок як описано вище для випадку пристрою читання. 56 керування системою може бути також реалізоПід час операції записування на носії запису утвований як скінченний автомат на логічних схемах. рюються мітки, що відображають записувану інПристрій читання виконаний з можливістю читання формацію. Засоби керування записуванням викодиска з доріжками, які характеризуються певною нані з можливістю виявляння періодичних змін, періодичною зміною, наприклад, мають вид безнаприклад, шляхом синхронізації системи ФАПЧ з перервного хвилеподібного вигину. Блок керуванїх періодичністю. Демодулятор 50 описаний вище ня читанням виконаний з можливістю виявлення з посиланнями на Фіг.5. цих періодичних змін і зчитування в залежності від Хоч цей винахід був пояснений на варіантах цього наперед визначеної кількості даних з доріжйого здійснення з використанням модулювання ки. Зокрема, демодулятор 50 виконаний з можлихвилеподібного вигину, модулювати можна будьвістю одержання з модульованого сигналу, відноякий інший придатний параметр доріжки, напривленого з модульованого хвилеподібного вигину, клад, її ширину. Крім того, хоч як носій запису був інформації щодо місцезнаходження. Демодулятор описаний оптичний диск, можна використовувати 50 має блок виявляння для виявляння модульоваінші носії, такі як магнітний диск або стрічка. Поних хвилеподібних вигинів, що починаються з певтрібно мати на увазі, що в даному документі терного заздалегідь визначеного елемента синхроніміни "що містить", "що включає в себе", "що має" зації в сигналі хвилеподібного вигину. Крім того, не виключають наявності інших елементів або демодулятор оснащений блоком виявляння слів операцій, крім перелічених, а згадка якого-небудь для відновлення слів адресної інформації. Почаелемента в однині не виключає наявності декільток такого слова виявляють за сигналом послівної кох таких елементів, чисельні позиції не обмежусинхронізації, що йде за довгою послідовністю ють визначений формулою обсяг винаходу, і винанемодульованих хвилеподібних вигинів. Поява і хід може бути реалізований як засобами значення біта даних виявляються виходячи з моапаратного, так і програмного забезпечення, і що дульованих хвилеподібних вигинів. Крім того, придекілька "засобів" може бути реалізовано одним і стрій має другий демодулятор 67 іншого типу для тим самим апаратним засобом. Крім того, обсяг демодулювання незмінних даних зі службової діцього винаходу не обмежений розглянутими варілянки. Функція демодуляції відповідає типу модуантами здійснення, і винахід стосується кожної без лювання, використаного на даному носії запису, виключення нової ознаки або поєднання розкритих наприклад, прямому цифровому модулюванню, ознак. описаному з посиланнями на Фіг.4. Під керуванням 13 Комп’ютерна в ерстка Т.Чепелева 78226 Підписне 14 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
