Інвалідне крісло-трансформер лобова

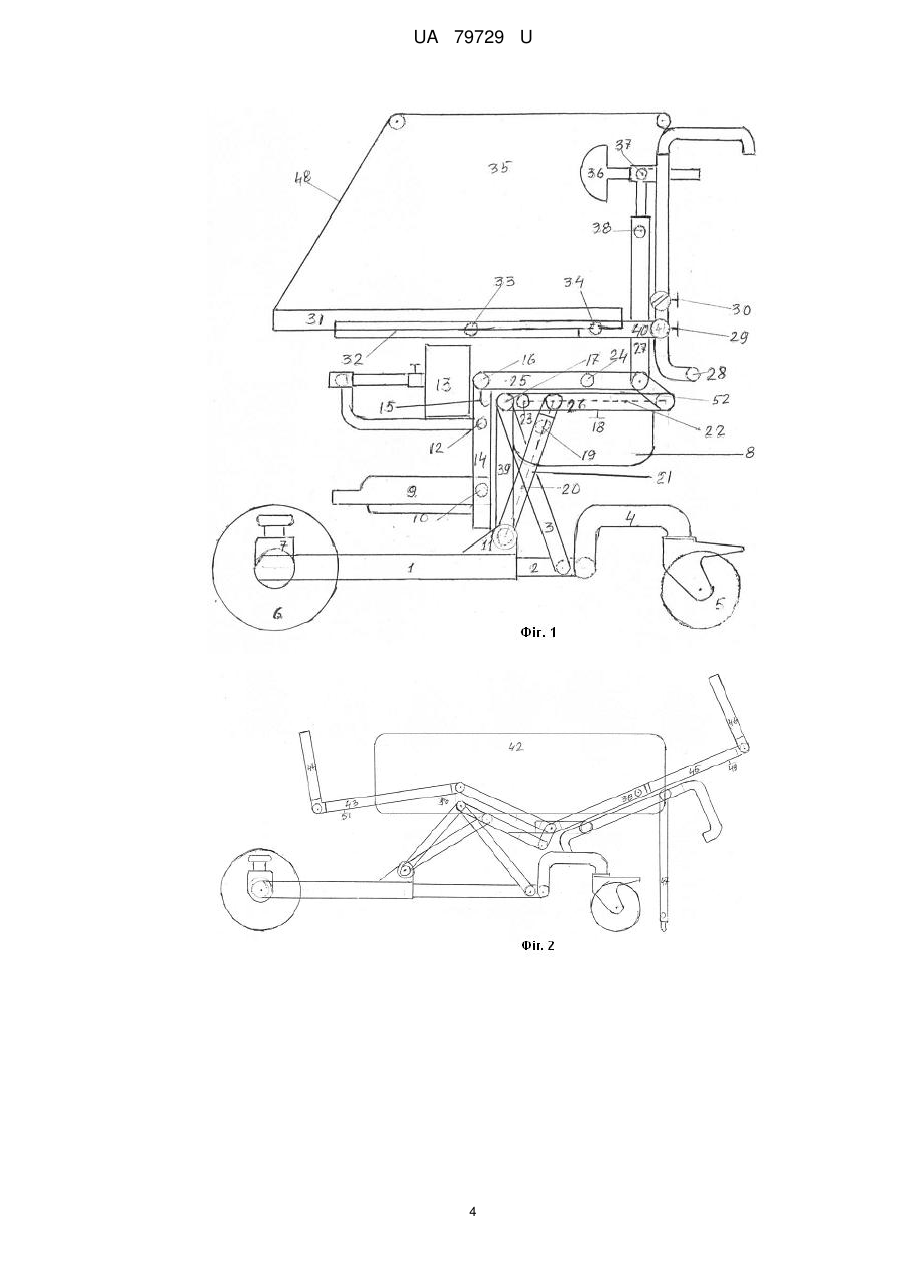

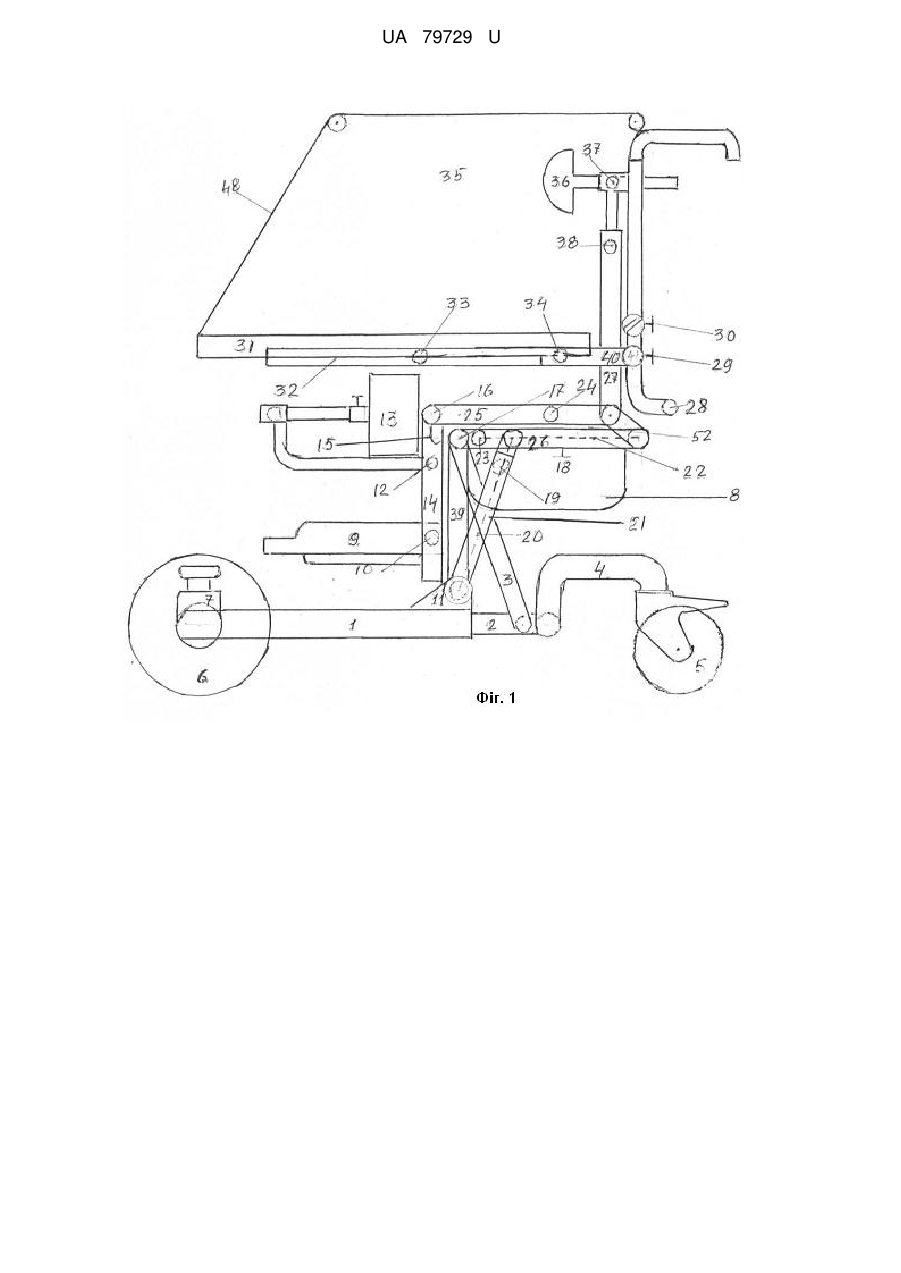

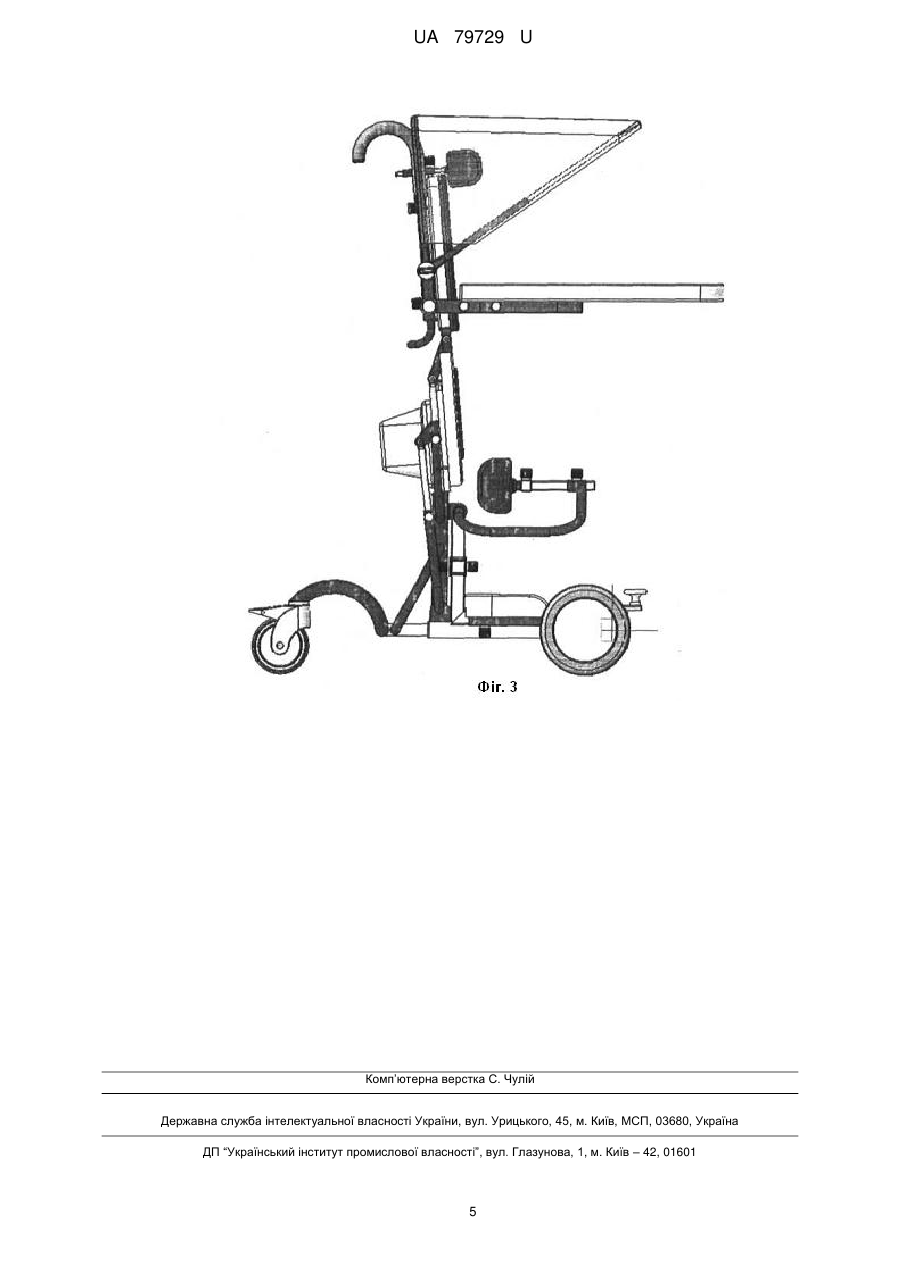

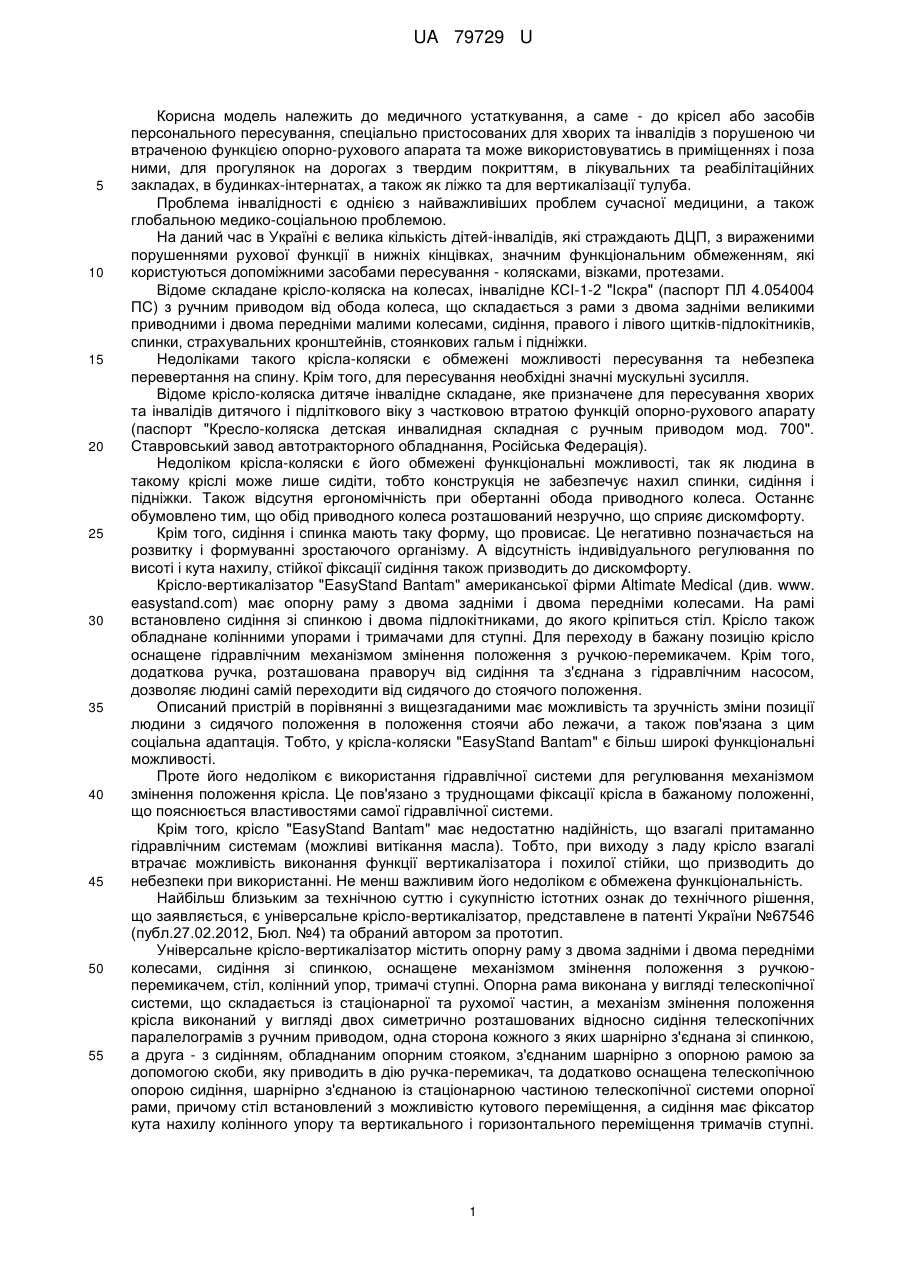

Реферат: UA 79729 U UA 79729 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медичного устаткування, а саме - до крісел або засобів персонального пересування, спеціально пристосованих для хворих та інвалідів з порушеною чи втраченою функцією опорно-рухового апарата та може використовуватись в приміщеннях і поза ними, для прогулянок на дорогах з твердим покриттям, в лікувальних та реабілітаційних закладах, в будинках-інтернатах, а також як ліжко та для вертикалізації тулуба. Проблема інвалідності є однією з найважливіших проблем сучасної медицини, а також глобальною медико-соціальною проблемою. На даний час в Україні є велика кількість дітей-інвалідів, які страждають ДЦП, з вираженими порушеннями рухової функції в нижніх кінцівках, значним функціональним обмеженням, які користуються допоміжними засобами пересування - колясками, візками, протезами. Відоме складане крісло-коляска на колесах, інвалідне КСІ-1-2 "Іскра" (паспорт ПЛ 4.054004 ПС) з ручним приводом від обода колеса, що складається з рами з двома задніми великими приводними і двома передніми малими колесами, сидіння, правого і лівого щитків-підлокітників, спинки, страхувальних кронштейнів, стоянкових гальм і підніжки. Недоліками такого крісла-коляски є обмежені можливості пересування та небезпека перевертання на спину. Крім того, для пересування необхідні значні мускульні зусилля. Відоме крісло-коляска дитяче інвалідне складане, яке призначене для пересування хворих та інвалідів дитячого і підліткового віку з частковою втратою функцій опорно-рухового апарату (паспорт "Кресло-коляска детская инвалидная складная с ручным приводом мод. 700". Ставровський завод автотракторного обладнання, Російська Федерація). Недоліком крісла-коляски є його обмежені функціональні можливості, так як людина в такому кріслі може лише сидіти, тобто конструкція не забезпечує нахил спинки, сидіння і підніжки. Також відсутня ергономічність при обертанні обода приводного колеса. Останнє обумовлено тим, що обід приводного колеса розташований незручно, що сприяє дискомфорту. Крім того, сидіння і спинка мають таку форму, що провисає. Це негативно позначається на розвитку і формуванні зростаючого організму. А відсутність індивідуального регулювання по висоті і кута нахилу, стійкої фіксації сидіння також призводить до дискомфорту. Крісло-вертикалізатор "EasyStand Bantam" американської фірми Altimate Medical (див. www. easystand.com) має опорну раму з двома задніми і двома передніми колесами. На рамі встановлено сидіння зі спинкою і двома підлокітниками, до якого кріпиться стіл. Крісло також обладнане колінними упорами і тримачами для ступні. Для переходу в бажану позицію крісло оснащене гідравлічним механізмом змінення положення з ручкою-перемикачем. Крім того, додаткова ручка, розташована праворуч від сидіння та з'єднана з гідравлічним насосом, дозволяє людині самій переходити від сидячого до стоячого положення. Описаний пристрій в порівнянні з вищезгаданими має можливість та зручність зміни позиції людини з сидячого положення в положення стоячи або лежачи, а також пов'язана з цим соціальна адаптація. Тобто, у крісла-коляски "EasyStand Bantam" є більш широкі функціональні можливості. Проте його недоліком є використання гідравлічної системи для регулювання механізмом змінення положення крісла. Це пов'язано з труднощами фіксації крісла в бажаному положенні, що пояснюється властивостями самої гідравлічної системи. Крім того, крісло "EasyStand Bantam" має недостатню надійність, що взагалі притаманно гідравлічним системам (можливі витікання масла). Тобто, при виходу з ладу крісло взагалі втрачає можливість виконання функції вертикалізатора і похилої стійки, що призводить до небезпеки при використанні. Не менш важливим його недоліком є обмежена функціональність. Найбільш близьким за технічною суттю і сукупністю істотних ознак до технічного рішення, що заявляється, є універсальне крісло-вертикалізатор, представлене в патенті України №67546 (публ.27.02.2012, Бюл. №4) та обраний автором за прототип. Універсальне крісло-вертикалізатор містить опорну раму з двома задніми і двома передніми колесами, сидіння зі спинкою, оснащене механізмом змінення положення з ручкоюперемикачем, стіл, колінний упор, тримачі ступні. Опорна рама виконана у вигляді телескопічної системи, що складається із стаціонарної та рухомої частин, а механізм змінення положення крісла виконаний у вигляді двох симетрично розташованих відносно сидіння телескопічних паралелограмів з ручним приводом, одна сторона кожного з яких шарнірно з'єднана зі спинкою, а друга - з сидінням, обладнаним опорним стояком, з'єднаним шарнірно з опорною рамою за допомогою скоби, яку приводить в дію ручка-перемикач, та додатково оснащена телескопічною опорою сидіння, шарнірно з'єднаною із стаціонарною частиною телескопічної системи опорної рами, причому стіл встановлений з можливістю кутового переміщення, а сидіння має фіксатор кута нахилу колінного упору та вертикального і горизонтального переміщення тримачів ступні. 1 UA 79729 U 5 10 15 20 25 30 35 40 45 50 55 60 Крім того, крісло-коляска обладнане санітарно-технічним контейнером, козирком або знімним тентом-кабінкою. Основна відмінність даного технічного рішення від вищезгаданих полягає в розширенні функцій інвалідного крісла-вертикалізатора. Це досягається за рахунок того, що рухома телескопічна рама і телескопічні паралелограми, зв'язані з ручним приводом, легко нахиляє вперед-назад опорний стояк крісла та тим самим задає потрібні кути нахилу людини, яка знаходиться в ньому, навіть до нахилу вниз головою на 15-20° від вертикалі. Крім того, пацієнт має можливість займати положення сидячи, стоячи, нахил вперед-назад на 20-50° від вертикалі, лежачи і вниз головою. Проте пристрою-прототипу притаманні наступні недоліки: можливість отримання травм при здійсненні регулювання в навантаженому стані (з пацієнтом); крім того, сама конструкція виробу значно ускладнює його трансформацію. В основу корисної моделі поставлена задача шляхом удосконалення конструкції забезпечити універсальність інвалідного крісла-трансформера, підвищити його надійність, ергономічність, функціональність, забезпечити зручність обслуговування і комфортність в користуванні, а також спростити технологію виготовлення. Поставлена задача вирішується за рахунок того, що в інвалідному кріслі-трансформері, що містить опорну раму із стаціонарною та рухомою частинами, з двома задніми і двома передніми колесами, сидіння з телескопічною опорою, спинкою з підголівником, оснащене механізмом змінення положення з ручкою-перемикачем, виконаним у вигляді двох симетрично розташованих відносно сидіння телескопічних паралелограмів з ручним приводом, одна сторона кожного з яких шарнірно з'єднана зі спинкою, а друга - з сидінням, обладнаним опорним стояком, стіл, встановлений з можливістю кутового переміщення, колінний упор, тримачі ступні з вертикальним і горизонтальним переміщенням, санітарно-технічний контейнер, козирок або знімний тент-кабінку, відповідно до корисної моделі, опорний стояк сидіння додатково оснащений поворотним кронштейном з ручкою-перемикачем, що має рухоме з'єднання з колінним упором і жорстке з'єднання з опорним стояком, створюючи можливість трансформації інвалідного крісла у ліжко, та тримачами, оснащеними демпферами, зв'язаними з рухомою частиною телескопічної рами, а телескопічні паралелограми мають додаткові фіксатори з демпферами, причому стіл обладнаний універсальним поворотно-фіксуючим вузлом. Крім того, ліжко додатково оснащують бічною огорожею та додатковими секціями для тулуба і ніг. Основна відмінність даного технічного рішення від вищезгаданих і прототипу, зокрема, полягає в забезпеченні багатофункціональності інвалідного крісла, а саме - створення спального місця. Це досягається за рахунок оснащення сидіння опорним стояком кронштейном з ручкою-перемикачем, який має рухоме з'єднання з колінним упором та підголівником і жорстке з'єднання з опорним стояком. Таке удосконалення конструкції створює можливість подовжити спинку сидіння і таким чином обладнати спальне місце, забезпечуючи при цьому високі ергономічні показники при горизонтальному положенні та зміні кута нахилу. Крім того, значно спрощується відокремлення колінних упорів та підніжок від сидіння. Тримачі, оснащені демпферами та зв'язані з рухомою частиною телескопічної рами, виконують роль демпфера, суттєво поліпшуючи зручність використання виробу та виключають травматизм. Крім того, тримачі забезпечують надійний робочий стан виробу навіть при виході з ладу демпферів. Додаткові фіксатори телескопічних паралелограмів регулюють сидіння за глибиною. Наявність численної кількості регулювальних варіантів заявленого технічного рішення забезпечує йому високу функціональність, універсальність, зручність, сприяє побутовій адаптації і лікуванню людей з обмеженими фізичними можливостями, а також дітей з порушеннями опорно-рухового апарату. Суть заявленого технічного рішення пояснюється кресленням, де на фіг.1 представлений загальний вигляд інвалідного крісла-трансформера, на фіг.2 - крісло-трансформер в позиції ліжка; на фіг.3 - крісло-трансформер в позиції вертикалізатора. До складу крісла-коляски входить опорна рама, яка складається з передньої частини 1, середньої частини 2 (внутрішній телескоп), задньої частини 4, задні колеса 5, передні колеса 6. На передній частині 1 опорної рами знаходиться робочий орган ручного привода 7. Крісло має сидіння 52 з тримачами-демпферами 20, 21 і фіксаторами 18, 19, 23, 24 та спинкою 27 і підголівником 36 з фіксаторами 37, 38. Стіл 31 обладнаний опорним кронштейном 32 і опорним стояком 28 (нижня і верхня ручка крісла), фіксатором вертикального переміщення 29, фіксаторами внутрішнього телескопа опори стола 33, 34, а також кронштейном опори стола 40 з поворотним фіксуючим вузлом 41. Інвалідне крісло обладнано козирком 35 з фіксатором 30 2 UA 79729 U 5 10 15 20 25 30 35 вертикального переміщення козирка. Причому, потрібний кут нахилу стола 31 встановлюють за допомогою поворотного фіксуючого вузла 41. Крім того, конструкція крісла передбачає застосування колінних упорів 13 з опорним стояком 14 та тримачами ступні (підніжки) 9, які оснащені роз'ємним вузлом 12 та фіксатором переміщення підніжок 10. Стояк 14 виконаний з фіксатором 15. Для зміни кута нахилу колінних упорів 13 та підніжок 9 застосовують фіксатор 15. Фіксатор 10 служить для вертикального переміщення підніжок 9 до колінних упорів 13. Механізм змінення положення крісла виконаний у вигляді телескопічного паралелограма з ручним приводом 7, сторонами якого є внутрішній телескоп 26 нижньої горизонтальної опори сидіння, з'єднувальна планка 27, та верхня рамка 25 сидіння 52. Сидіння 52 має передню вісь обертання 16, нижню вісь обертання 17 сидіння та упорів з'єднувальної скоби 3 з опорною рамою 1, 2; 11 - поворотний кронштейн стояка 39 та сидіння 52; 22 - демпфер опори сидіння. Тримачі 20, 21 сидіння 52 шарнірно з'єднані із стаціонарною частиною 1 опорної рами. Заявлений пристрій обладнаний санітарно-технічним контейнером 8, для зручного пересування поза приміщенням - має козирок 35, а при необхідності - знімний тент-кабінку 48. Крім того, на фіг.2 зазначені: 42 - бічна огорожа ліжка; 43 - додаткова секція для ніг; 44 обмежувач для ніг; 45- додаткова секція для тулуба і голови; 46 - спинка ліжка для голови; 47 додаткова опора для ліжка; 49 - фіксатор додаткової секції 45 ліжка; 50, 51- фіксатори додаткової секції 43 ліжка. Універсальне крісло-коляска працює наступним чином. Для переходу від сидячого положення до стоячого розблоковують фіксатор опори сидіння 19 та піднімають спинку 27 вгору, де і фіксують її тим же фіксатором 19 (можливий також і дискретний підйом на будь-який бажаний кут). Похиле положення надають нахилом крісла-вертикалізатора вперед-назад за допомогою ручного привода 7 та переведення стола 31 у горизонтальну площину. За допомогою привода 7 сидячого пацієнта можна нахилити вперед-назад, а відкинувши спинку 27 сидіння 52 донизу за допомогою фіксатора 18, піднімають опору для ніг 9, 14; фіксатором 15 пацієнта нахиляють вниз головою на кут до 20°. Для зручності та полегшення користування інвалідним кріслом його спинка і сидіння обладнані демпферами 20, 22. За запропонованим технічним рішенням розроблені робочі креслення, виготовлено дослідний зразок, проведені стендові дослідження, які підтвердили універсальність, функціональність, надійність, довговічність, зручність обслуговування і комфортність в користуванні, а також можливість постановки виробу в серійне виробництво. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 1. Інвалідне крісло-трансформер, що містить телескопічну опорну раму із стаціонарною та рухомою частинами, з двома задніми і двома передніми колесами, сидіння з телескопічною опорою, спинкою з підголівником, оснащене механізмом змінення положення з ручкоюперемикачем, виконаним у вигляді двох симетрично розташованих відносно сидіння телескопічних паралелограмів з ручним приводом, одна сторона кожного з яких шарнірно з'єднана зі спинкою, а друга - з сидінням, обладнаним опорним стояком, стіл, встановлений з можливістю кутового переміщення, колінний упор, тримачі ступні з вертикальним і горизонтальним переміщенням, санітарно-технічний контейнер, козирок або знімний тенткабінку, яке відрізняється тим, що опорний стояк сидіння додатково оснащений поворотним кронштейном з ручкою-перемикачем, що має рухоме з'єднання з колінним упором і підголівником та жорстке з'єднання з опорним стояком, створюючи можливість трансформації інвалідного крісла у ліжко, та тримачами, оснащеними демпферами, зв'язаними з рухомою частиною телескопічної рами, а телескопічні паралелограми та опорний стояк сидіння мають додаткові фіксатори з демпферами, причому стіл обладнаний універсальним поворотнофіксуючим вузлом. 2. Інвалідне крісло-трансформер за п. 1, яке відрізняється тим, що ліжко додатково оснащують бічною огорожею. 3. Інвалідне крісло-трансформер за п. 1, яке відрізняється тим, що ліжко оснащують додатковими секціями для тулуба і ніг. 3 UA 79729 U 4 UA 79729 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
