Склопакет із спеціальними властивостями

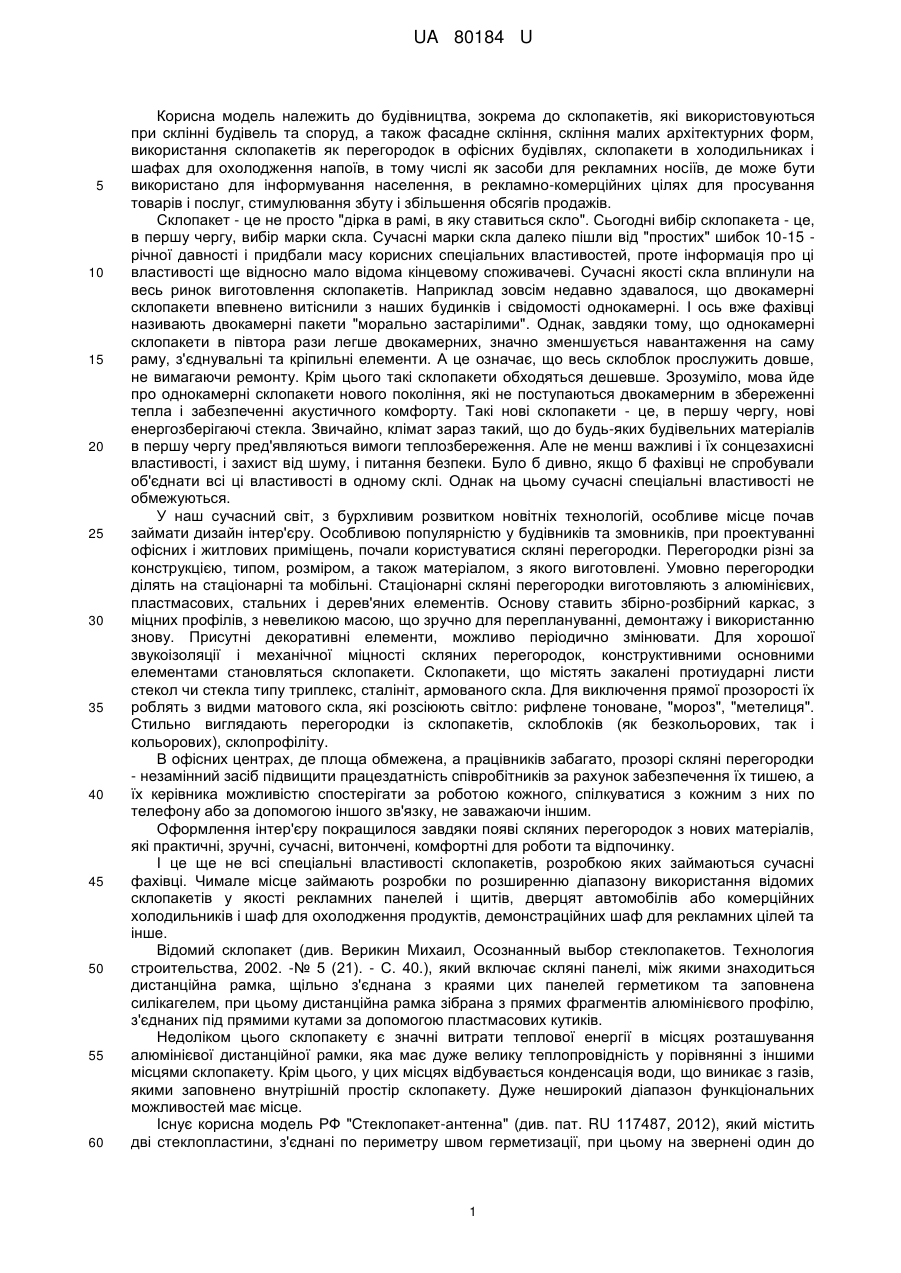

Реферат: UA 80184 U UA 80184 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва, зокрема до склопакетів, які використовуються при склінні будівель та споруд, а також фасадне скління, скління малих архітектурних форм, використання склопакетів як перегородок в офісних будівлях, склопакети в холодильниках і шафах для охолодження напоїв, в тому числі як засоби для рекламних носіїв, де може бути використано для інформування населення, в рекламно-комерційних цілях для просування товарів і послуг, стимулювання збуту і збільшення обсягів продажів. Склопакет - це не просто "дірка в рамі, в яку ставиться скло". Сьогодні вибір склопакета - це, в першу чергу, вибір марки скла. Сучасні марки скла далеко пішли від "простих" шибок 10-15 річної давності і придбали масу корисних спеціальних властивостей, проте інформація про ці властивості ще відносно мало відома кінцевому споживачеві. Сучасні якості скла вплинули на весь ринок виготовлення склопакетів. Наприклад зовсім недавно здавалося, що двокамерні склопакети впевнено витіснили з наших будинків і свідомості однокамерні. І ось вже фахівці називають двокамерні пакети "морально застарілими". Однак, завдяки тому, що однокамерні склопакети в півтора рази легше двокамерних, значно зменшується навантаження на саму раму, з'єднувальні та кріпильні елементи. А це означає, що весь склоблок прослужить довше, не вимагаючи ремонту. Крім цього такі склопакети обходяться дешевше. Зрозуміло, мова йде про однокамерні склопакети нового покоління, які не поступаються двокамерним в збереженні тепла і забезпеченні акустичного комфорту. Такі нові склопакети - це, в першу чергу, нові енергозберігаючі стекла. Звичайно, клімат зараз такий, що до будь-яких будівельних матеріалів в першу чергу пред'являються вимоги теплозбереження. Але не менш важливі і їх сонцезахисні властивості, і захист від шуму, і питання безпеки. Було б дивно, якщо б фахівці не спробували об'єднати всі ці властивості в одному склі. Однак на цьому сучасні спеціальні властивості не обмежуються. У наш сучасний світ, з бурхливим розвитком новітніх технологій, особливе місце почав займати дизайн інтер'єру. Особливою популярністю у будівників та змовників, при проектуванні офісних і житлових приміщень, почали користуватися скляні перегородки. Перегородки різні за конструкцією, типом, розміром, а також матеріалом, з якого виготовлені. Умовно перегородки ділять на стаціонарні та мобільні. Стаціонарні скляні перегородки виготовляють з алюмінієвих, пластмасових, стальних і дерев'яних елементів. Основу ставить збірно-розбірний каркас, з міцних профілів, з невеликою масою, що зручно для переплануванні, демонтажу і використанню знову. Присутні декоративні елементи, можливо періодично змінювати. Для хорошої звукоізоляції і механічної міцності скляних перегородок, конструктивними основними елементами становляться склопакети. Склопакети, що містять закалені протиударні листи стекол чи стекла типу триплекс, сталініт, армованого скла. Для виключення прямої прозорості їх роблять з видми матового скла, які розсіюють світло: рифлене тоноване, "мороз", "метелиця". Стильно виглядають перегородки із склопакетів, склоблоків (як безкольорових, так і кольорових), склопрофіліту. В офісних центрах, де площа обмежена, а працівників забагато, прозорі скляні перегородки - незамінний засіб підвищити працездатність співробітників за рахунок забезпечення їх тишею, а їх керівника можливістю спостерігати за роботою кожного, спілкуватися з кожним з них по телефону або за допомогою іншого зв'язку, не заважаючи іншим. Оформлення інтер'єру покращилося завдяки появі скляних перегородок з нових матеріалів, які практичні, зручні, сучасні, витончені, комфортні для роботи та відпочинку. І це ще не всі спеціальні властивості склопакетів, розробкою яких займаються сучасні фахівці. Чимале місце займають розробки по розширенню діапазону використання відомих склопакетів у якості рекламних панелей і щитів, дверцят автомобілів або комерційних холодильників і шаф для охолодження продуктів, демонстраційних шаф для рекламних цілей та інше. Відомий склопакет (див. Верикин Михаил, Осознанный выбор стеклопакетов. Технология строительства, 2002. -№ 5 (21). - С. 40.), який включає скляні панелі, між якими знаходиться дистанційна рамка, щільно з'єднана з краями цих панелей герметиком та заповнена силікагелем, при цьому дистанційна рамка зібрана з прямих фрагментів алюмінієвого профілю, з'єднаних під прямими кутами за допомогою пластмасових кутиків. Недоліком цього склопакету є значні витрати теплової енергії в місцях розташування алюмінієвої дистанційної рамки, яка має дуже велику теплопровідність у порівнянні з іншими місцями склопакету. Крім цього, у цих місцях відбувається конденсація води, що виникає з газів, якими заповнено внутрішній простір склопакету. Дуже неширокий діапазон функціональних можливостей має місце. Існує корисна модель РФ "Стеклопакет-антенна" (див. пат. RU 117487, 2012), який містить дві стеклопластини, з'єднані по периметру швом герметизації, при цьому на звернені один до 1 UA 80184 U 5 10 15 20 25 30 35 40 45 50 55 60 одного боку стеклопластин нанесено електропровідне прозоре покриття, один край кожного з яких забезпечений шиною, електрично з'єднаної з електропровідним покриттям, в пристрій додано третя стеклопластина, поєднана з першої та другої стеклопластинами швом герметизації і утворює разом з ними двокамерний склопакет і репітер, при цьому на внутрішню бік третьої стеклопластини нанесено електропровідне прозоре покриття, один край якого забезпечений шиною, електрично з'єднаною з електропровідним покриттям третьої пластини, а репітер електрично з'єднаний з шинами антенними кабелями. Недоліком цього склопакету є значні витрати електроенергії, складність конструкції пристрою і неможливість забезпечення трансляції підготовлених відеофайлів рекламного або інформаційного характеру. Існує корисна модель РФ "Стеклопакет" (див. пат. RU 74948, 2008), який містить щонайменш, два листи оптично прозорого матеріалу, розділених дистанційною рамкою і скріплених по периметру герметиком, який відрізняється тим, що, щонайменше, до одного чи кількох із зазначених елементів склопакета приєднані джерела світла одного або декількох кольорів, причому всі джерела світла з'єднані з блоком живлення через блок управління, при цьому, щонайменше, на одному з листів склопакета створена область світіння. Недоліком цього склопакету є трудоємність монтажу, значні витрати на ремонт пристрою, за рахунок наприклад виходу з ладу джерел світла, тоді склопакет підлягає повному розбиранню і розгерметизації, тому не є довговічним, а значить надійним, потужні джерела світла можуть призводити до небезпечного перегріву елементів склопакету, недостатній рівень герметичності склопакету, неможливість забезпечення трансляції підготовлених відеофайлів, вузький діапазон використання виробу. Найближчим технічним рішенням корисної моделі є "Склопакети клеєні будівельного призначення" (див. ДСТУ Б В.2.7-107-2001), узятий за прототип об'ємний виріб складається з двох паралельно розташованих листів скла, з'єднаних між собою за контуром за допомогою дистанційної рамки із металу (алюмінію) або пластику та герметика, утворюючи одну ізольовану від зовнішнього повітря герметично замкнуту камеру, що заповнена висушеним повітрям або іншим газом. Недоліками існуючого склопакету за прототипом є низька надійність та недовговічність, за рахунок значних витрат тепла у внутрішньому просторі склопакету тому, що металева (алюмінієва) дистанційна рамка має дуже велику теплопровідність, а також невеликий діапазон використання виробу за функціональними ознаками, за рахунок неможливості забезпечення здатності спостерігати не тільки відеоролик, але і те, що знаходиться за екраном, що дозволяє дивитися крізь нього і за рахунок неможливості здійснювання нанесення світлового та динамічного зображення будь-якої форми, на фасадних і внутрішніх стеклах з метою отримання можливості масового використання при фасадному склінні, склінні малих архітектурних форм, використанні склопакетів у якості перегородок в офісних будівлях, в комерційних холодильниках і шафах для охолодження напоїв, в тому числі як засоби для рекламних носіїв, де може бути використано для інформування населення для привернення уваги споживачів. В основу корисної моделі поставлена задача створення конструкції склопакету із спеціальними властивостями, тобто підвищити надійність і продовжити довговічність склопакету, а також поширити діапазон використання виробу за функціональними ознаками. Поставлена задача вирішується тим, що склопакет, який містить не менш як два листи скла, розташованих на відстані один від одного з утворенням між ними внутрішнього замкнутого простору, дистанційну рамку, що визначає межі розташованого між листами скла внутрішнього простору склопакету заповненого вакуумом або висушеним повітрям або газом або їх сумішшю, при цьому бічні стінки дистанційної рамки приклеєні до внутрішніх поверхонь стекол, а торцева частина склопакету по всьому периметру покрита герметиком, згідно з корисною моделлю, у вищевказаному внутрішньому просторі утвореному стеклами і дистанційною рамкою щільно встановлена прозора рідкокристалічна панель з'єднана з елементами управління, при цьому кабель для забезпечення електричним живленням або підключення до елементів управління виведений за межі вищевказаного внутрішнього простору, утвореного стеклами і дистанційною рамкою, через герметично ущільнений отвір у дистанційній рамці і в шарі вищевказаного герметика, на внутрішню поверхню скла з фасадної сторони склопакету нанесені ділянки непрозорого або частково прозорого шару, які виконані із забезпеченням можливості формування графічного зображення, а на внутрішню поверхню скла з задньої сторони склопакету нанесені ділянки шару з видами матового скла, які розсіюють світло для виключення прямої прозорості, в якості герметика, що покриває торцеву частину склопакету по всьому периметру використаний тіокол, згідно з корисною моделлю, нанесені на внутрішню поверхню скла з фасадної сторони склопакету ділянки непрозорого або частково прозорого шару і на 2 UA 80184 U 5 10 15 20 25 30 35 40 45 50 55 60 внутрішню поверхню скла з задньої сторони склопакету ділянки шару з видами матового скла виконані з вирізом принаймні по периметру рідкокристалічної панелі. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом існує такий: щільне встановлення у вищевказаному внутрішньому просторі утвореному стеклами і дистанційною рамкою прозорої рідкокристалічної панелі з'єднаної з елементами управління, у робочому стані підвищує температуру у внутрішньому просторі склопакету на декілька градусів, чим запобігає значних витрат тепла, що дозволяє підвищити надійність виробу, а щільність встановлення цієї панелі і покриття торцевої частини склопакету по всьому периметру тіоколом дозволяє продовжити довговічність склопакету, надійність саме склопакету із спеціальними властивостями підвищується за рахунок того, що кабель для забезпечення електричним живленням або підключення до елементів управління виведений за межі вищевказаного внутрішнього простору, утвореного стеклами і дистанційною рамкою, через герметично ущільнений отвір у дистанційній рамці і в шарі вищевказаного герметика, а вставлення прозорої рідкокристалічної панелі у вищевказаному внутрішньому просторі утвореному стеклами і дистанційною рамкою, нанесення на внутрішню поверхню скла з фасадної сторони склопакету ділянок непрозорого або частково прозорого шару, які виконані із забезпеченням можливості формування графічного зображення, а на внутрішню поверхню скла з задньої сторони склопакету ділянок шару з видами матового скла, які розсіюють світло для виключення прямої прозорості, що виконані з вирізом принаймні по периметру рідкокристалічної панелі дозволяє поширити діапазон використання виробу за функціональними ознаками, за рахунок забезпечення здатності спостерігати не тільки відеоролик, але і те, що знаходиться за екраном, що дозволяє дивитися крізь нього і за рахунок забезпечення можливістю здійснювання нанесення світлового та динамічного зображення будь-якої форми, на фасадних і внутрішніх стеклах з метою отримання можливості масового використання при склінні малих архітектурних форм, використанні склопакетів у якості перегородок в офісних будівлях, в комерційних холодильниках і шафах для охолодження напоїв, в тому числі як засоби для рекламних носіїв, де може бути використано для інформування населення для привернення уваги споживачів. Корисна модель ілюструється графічним матеріалом, де на фіг. 1 зображено конструкцію запропонованого склопакету з видом А на фіг. 2 - вид А (вигляд збоку) склопакету на фіг. 1. Склопакет (див. Фіг. 1) містить лист заднього скла 1, на внутрішню поверхню якого нанесено ділянки шару 2 з видами матового скла, дистанційну рамку 3, у внутрішню поверхню якої щільно вставлена рідкокристалічна панель 4 (див. Фіг. 2), кабель 5 для з'єднання панелі 4 з елементами управління 6, кабель 7 для передачі електричного живлення або відеосигналу, лист фасадного скла 8, на внутрішню поверхню якого нанесено ділянки, які утворюють виріз, що вказує межі вставленої панелі 4, непрозорого або частково прозорого шару 9 з можливістю формування графічного зображення та герметик 10. Запропонований склопакет встановлюється наступним чином: лист заднього скла 1 укладається на рівну поверхню, зверху на нього наносяться ділянки шару 2 з видами матового скла, які утворюють виріз, що вказує межі для вставляння панелі 4 таким чином, що всередині скла 1 утворюється прозора ділянка у вигляді прямокутника, затим на скло 1 по його периметру приклеюється дистанційна рамка 3 до поверхні скла 1, у внутрішню частину дистанційної рамки 3 щільно встановлюється прозора рідкокристалічна панель 4 і фіксується по периметру дистанційною рамкою 3, прозору рідкокристалічну панель 4 за допомогою кабелю 5 з'єднують з елементами управління 6, які у свою чергу кріпляться на задній лист скла 1 за допомогою клейової основи під панеллю 4, кабель 7 для електроживлення або відеосигналу підключається до елементів управління 6 і виводиться за межі склопакету через герметичний отвір в дистанційній рамці 3 та в герметику 10, далі на дистанційну рамку 3 накладається фасадне скло 8, з попередньо нанесеними на нього ділянками непрозорого або частково прозорого шару 9 з можливістю нанесення графічного зображення, фасадний лист скла 8 щільно притискається до дистанційної рамки 3 зверненої до скла клейовою основою і по периметру торцевої частини склопакету в порожнину утворену заднім листом скла 1, фасадним листом скла 8 і дистанційною рамкою заливається тіокол (герметик) 10, що дає цілісність і жорсткість склопакету. Вакуум або висушене повітря або газ або їх суміш вноситься звичайним способом згідно ДСТУ Б В.2.7-107-2001. Склопакет працює таким чином: На кабель 7 подається живлення або відеосигнал, який передається на елементи управління 6, де відеосигнал перетворюється в рядки і кадри і по кабелю 5 передається на рідкокристалічну панель 4, де формується відеозображення, через яке можна спостерігати за тим, що знаходиться за ним, матований шар 2 нанесений на задній лист скла 1, розфокусовує і підсилює природне освітлення, що надає прозорої рідкокристалічної панелі більшої прозорості, 3 UA 80184 U 5 10 а непрозорий або частково прозорий шар 9 з можливим нанесенням графічного зображення на фасадному листі скла 8, позначає і підкреслює область трансляції відеозображення, а також може доповнювати відеозображення статичним графічним зображенням, підсилюючи ефект подачі інформації. Технічний результат полягає в наступному: - підвищується надійність виробу - продовжується довговічність склопакету - поширюється діапазон використання виробу за функціональними ознаками Апробація запропонованого склопакету із спеціальними властивостями здійснена на підприємствах заявника. Пропонований пристрій промислово придатний і показує високий ступінь надійності і довговічності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 35 1. Склопакет із спеціальними властивостями, що містить не менш як два листи скла, розташованих на відстані один від одного з утворенням між ними внутрішнього замкнутого простору, дистанційну рамку, що визначає межі розташованого між листами скла внутрішнього простору склопакету, заповненого вакуумом або висушеним повітрям, або газом, або їх сумішшю, при цьому бічні стінки дистанційної рамки приклеєні до внутрішніх поверхонь стекол, а торцева частина склопакету по всьому периметру покрита герметиком, який відрізняється тим, що у вищевказаному внутрішньому просторі утвореному стеклами і дистанційною рамкою щільно встановлена прозора рідкокристалічна панель з'єднана з елементами управління, при цьому кабель для забезпечення електричним живленням або підключення до елементів управління виведений за межі вищевказаного внутрішнього простору, утвореного стеклами і дистанційною рамкою, через герметично ущільнений отвір у дистанційній рамці і в шарі вищевказаного герметика, на внутрішню поверхню скла з фасадної сторони склопакету нанесені ділянки непрозорого або частково прозорого шару, які виконані із забезпеченням можливості формування графічного зображення, а на внутрішню поверхню скла з задньої сторони склопакету нанесені ділянки шару з видами матового скла, які розсіюють світло для виключення прямої прозорості, як герметик, що покриває торцеву частину склопакету по всьому периметру, використаний тіокол. 2. Склопакет із спеціальними властивостями за п. 1, який відрізняється тим, що нанесені на внутрішню поверхню скла з фасадної сторони склопакету ділянки непрозорого або частково прозорого шару і на внутрішню поверхню скла з задньої сторони склопакету ділянки шару з видами матового скла виконані з вирізом принаймні по периметру рідкокристалічної панелі. 4 UA 80184 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
