Склопакет з рідиною та приладами циркуляції рідини

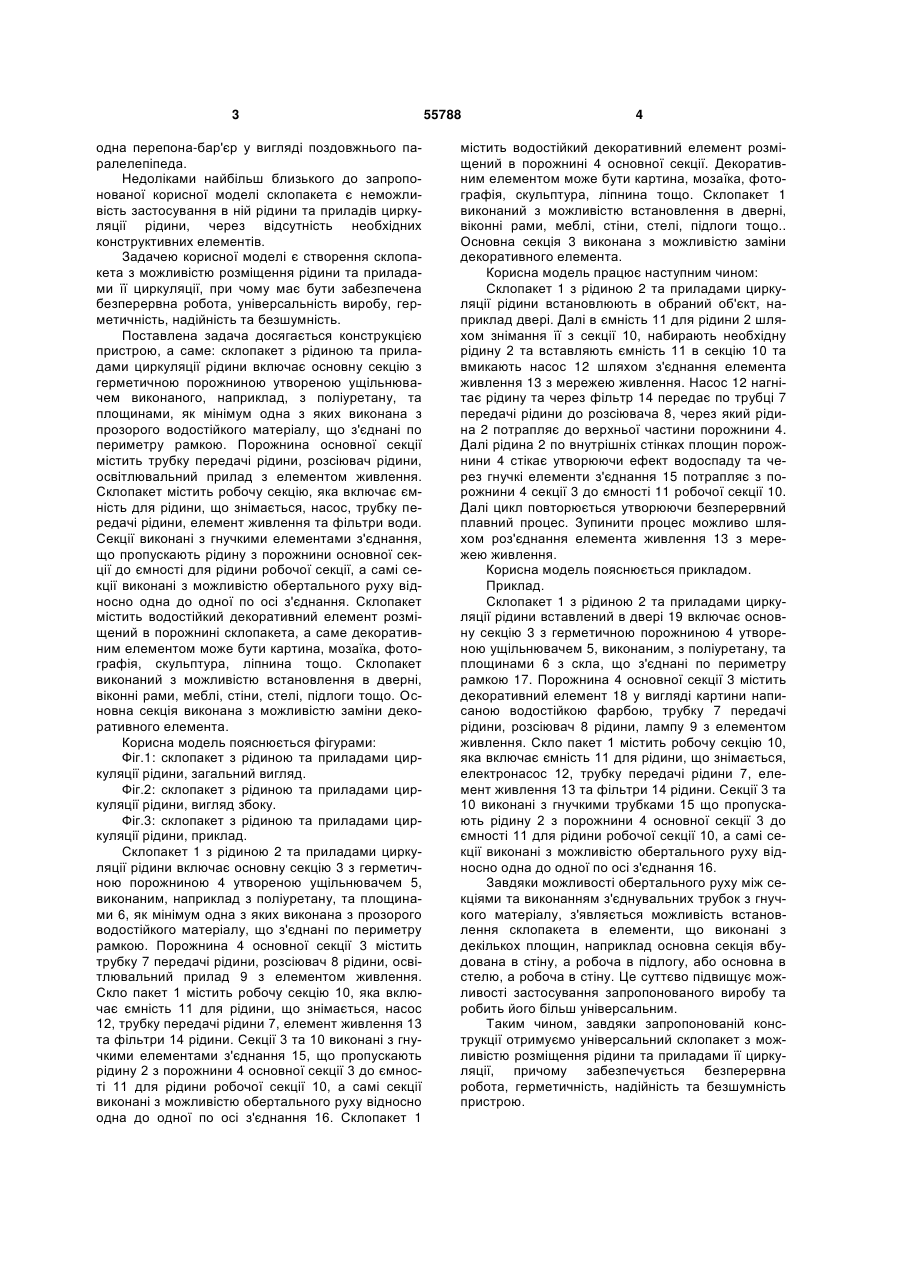

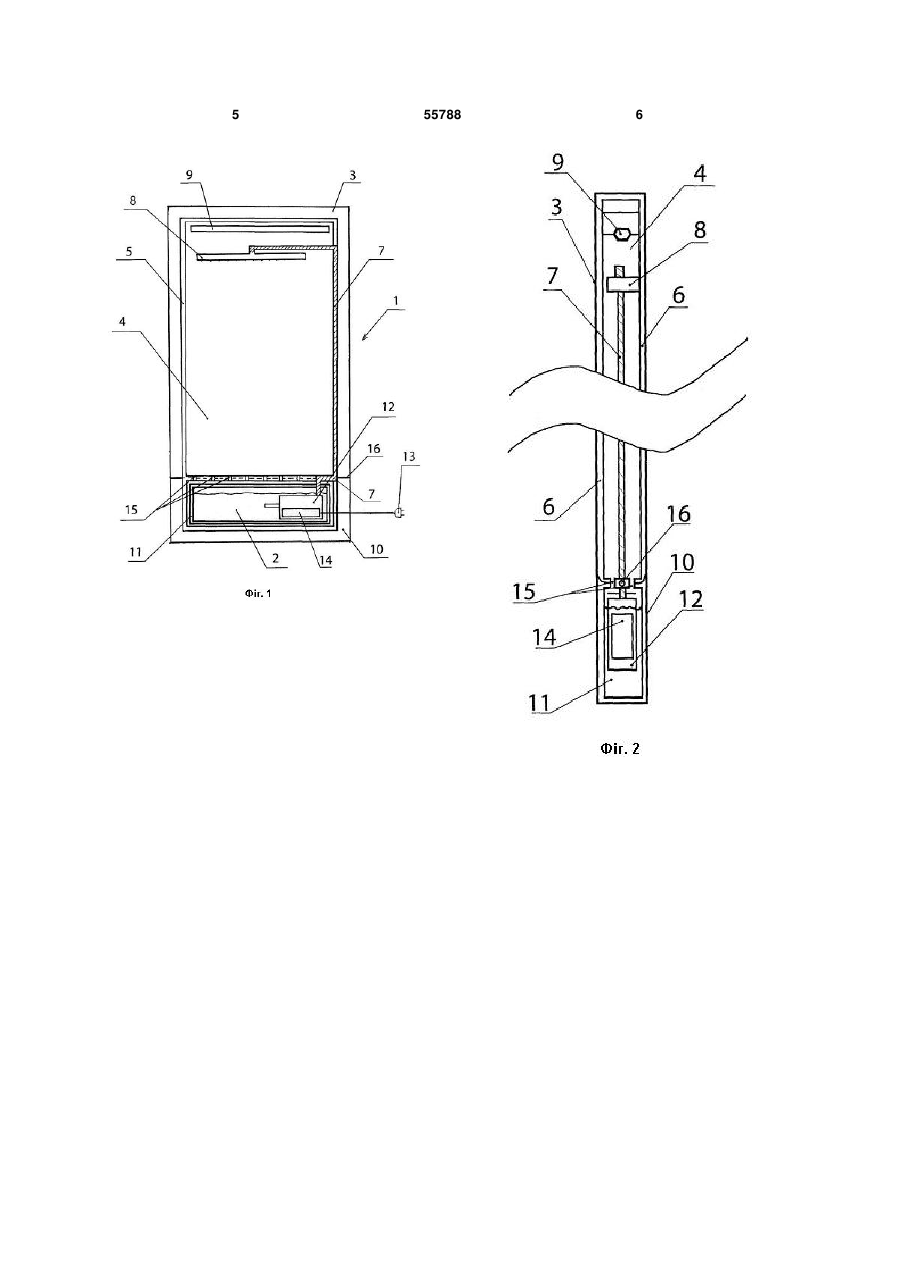

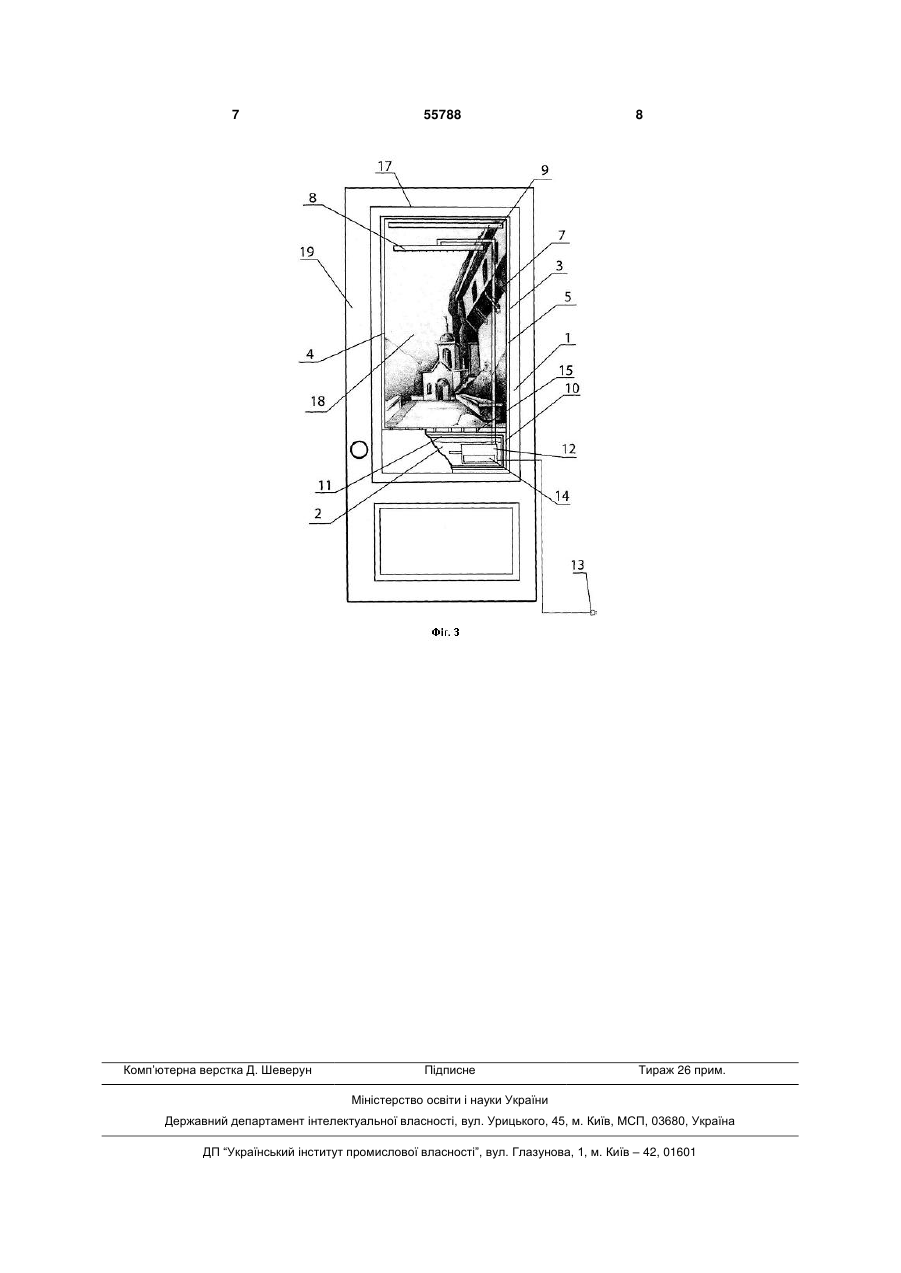

1. Склопакет з рідиною та приладами циркуляції рідини, що містить основну секцію з герметичною порожниною, утвореною ущільнювачем та площинами, як мінімум одна з яких виконана з прозорого водостійкого матеріалу, площини з'єднані по периметру рамкою, який відрізняється тим, що додатково містить робочу секцію, яка включає ємність для рідини, насос, трубку передачі рідини та елемент живлення, основна секція, при цьому, містить трубку передачі рідини та розсіювач рідини, секції виконані з гнучкими елементами з'єднання, що пропускають рідину з порожнини основної секції до ємності для рідини робочої секції, а самі секції виконані з можливістю обертального руху відносно одна до одної по осі з'єднання. U 2 (19) 1 3 одна перепона-бар'єр у вигляді поздовжнього паралелепіпеда. Недоліками найбільш близького до запропонованої корисної моделі склопакета є неможливість застосування в ній рідини та приладів циркуляції рідини, через відсутність необхідних конструктивних елементів. Задачею корисної моделі є створення склопакета з можливістю розміщення рідини та приладами її циркуляції, при чому має бути забезпечена безперервна робота, універсальність виробу, герметичність, надійність та безшумність. Поставлена задача досягається конструкцією пристрою, а саме: склопакет з рідиною та приладами циркуляції рідини включає основну секцію з герметичною порожниною утвореною ущільнювачем виконаного, наприклад, з поліуретану, та площинами, як мінімум одна з яких виконана з прозорого водостійкого матеріалу, що з'єднані по периметру рамкою. Порожнина основної секції містить трубку передачі рідини, розсіювач рідини, освітлювальний прилад з елементом живлення. Склопакет містить робочу секцію, яка включає ємність для рідини, що знімається, насос, трубку передачі рідини, елемент живлення та фільтри води. Секції виконані з гнучкими елементами з'єднання, що пропускають рідину з порожнини основної секції до ємності для рідини робочої секції, а самі секції виконані з можливістю обертального руху відносно одна до одної по осі з'єднання. Склопакет містить водостійкий декоративний елемент розміщений в порожнині склопакета, а саме декоративним елементом може бути картина, мозаїка, фотографія, скульптура, ліпнина тощо. Склопакет виконаний з можливістю встановлення в дверні, віконні рами, меблі, стіни, стелі, підлоги тощо. Основна секція виконана з можливістю заміни декоративного елемента. Корисна модель пояснюється фігурами: Фіг.1: склопакет з рідиною та приладами циркуляції рідини, загальний вигляд. Фіг.2: склопакет з рідиною та приладами циркуляції рідини, вигляд збоку. Фіг.3: склопакет з рідиною та приладами циркуляції рідини, приклад. Склопакет 1 з рідиною 2 та приладами циркуляції рідини включає основну секцію 3 з герметичною порожниною 4 утвореною ущільнювачем 5, виконаним, наприклад з поліуретану, та площинами 6, як мінімум одна з яких виконана з прозорого водостійкого матеріалу, що з'єднані по периметру рамкою. Порожнина 4 основної секції 3 містить трубку 7 передачі рідини, розсіювач 8 рідини, освітлювальний прилад 9 з елементом живлення. Скло пакет 1 містить робочу секцію 10, яка включає ємність 11 для рідини, що знімається, насос 12, трубку передачі рідини 7, елемент живлення 13 та фільтри 14 рідини. Секції 3 та 10 виконані з гнучкими елементами з'єднання 15, що пропускають рідину 2 з порожнини 4 основної секції 3 до ємності 11 для рідини робочої секції 10, а самі секції виконані з можливістю обертального руху відносно одна до одної по осі з'єднання 16. Склопакет 1 55788 4 містить водостійкий декоративний елемент розміщений в порожнині 4 основної секції. Декоративним елементом може бути картина, мозаїка, фотографія, скульптура, ліпнина тощо. Склопакет 1 виконаний з можливістю встановлення в дверні, віконні рами, меблі, стіни, стелі, підлоги тощо.. Основна секція 3 виконана з можливістю заміни декоративного елемента. Корисна модель працює наступним чином: Склопакет 1 з рідиною 2 та приладами циркуляції рідини встановлюють в обраний об'єкт, наприклад двері. Далі в ємність 11 для рідини 2 шляхом знімання її з секції 10, набирають необхідну рідину 2 та вставляють ємність 11 в секцію 10 та вмикають насос 12 шляхом з'єднання елемента живлення 13 з мережею живлення. Насос 12 нагнітає рідину та через фільтр 14 передає по трубці 7 передачі рідини до розсіювача 8, через який рідина 2 потрапляє до верхньої частини порожнини 4. Далі рідина 2 по внутрішніх стінках площин порожнини 4 стікає утворюючи ефект водоспаду та через гнучкі елементи з'єднання 15 потрапляє з порожнини 4 секції 3 до ємності 11 робочої секції 10. Далі цикл повторюється утворюючи безперервний плавний процес. Зупинити процес можливо шляхом роз'єднання елемента живлення 13 з мережею живлення. Корисна модель пояснюється прикладом. Приклад. Склопакет 1 з рідиною 2 та приладами циркуляції рідини вставлений в двері 19 включає основну секцію 3 з герметичною порожниною 4 утвореною ущільнювачем 5, виконаним, з поліуретану, та площинами 6 з скла, що з'єднані по периметру рамкою 17. Порожнина 4 основної секції 3 містить декоративний елемент 18 у вигляді картини написаною водостійкою фарбою, трубку 7 передачі рідини, розсіювач 8 рідини, лампу 9 з елементом живлення. Скло пакет 1 містить робочу секцію 10, яка включає ємність 11 для рідини, що знімається, електронасос 12, трубку передачі рідини 7, елемент живлення 13 та фільтри 14 рідини. Секції 3 та 10 виконані з гнучкими трубками 15 що пропускають рідину 2 з порожнини 4 основної секції 3 до ємності 11 для рідини робочої секції 10, а самі секції виконані з можливістю обертального руху відносно одна до одної по осі з'єднання 16. Завдяки можливості обертального руху між секціями та виконанням з'єднувальних трубок з гнучкого матеріалу, з'являється можливість встановлення склопакета в елементи, що виконані з декількох площин, наприклад основна секція вбудована в стіну, а робоча в підлогу, або основна в стелю, а робоча в стіну. Це суттєво підвищує можливості застосування запропонованого виробу та робить його більш універсальним. Таким чином, завдяки запропонованій конструкції отримуємо універсальний склопакет з можливістю розміщення рідини та приладами її циркуляції, причому забезпечується безперервна робота, герметичність, надійність та безшумність пристрою. 5 55788 6 7 Комп’ютерна верстка Д. Шеверун 55788 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
