Система профілів зовнішніх світлопрозорих огороджувальних будівельних конструкцій будівель та споруд

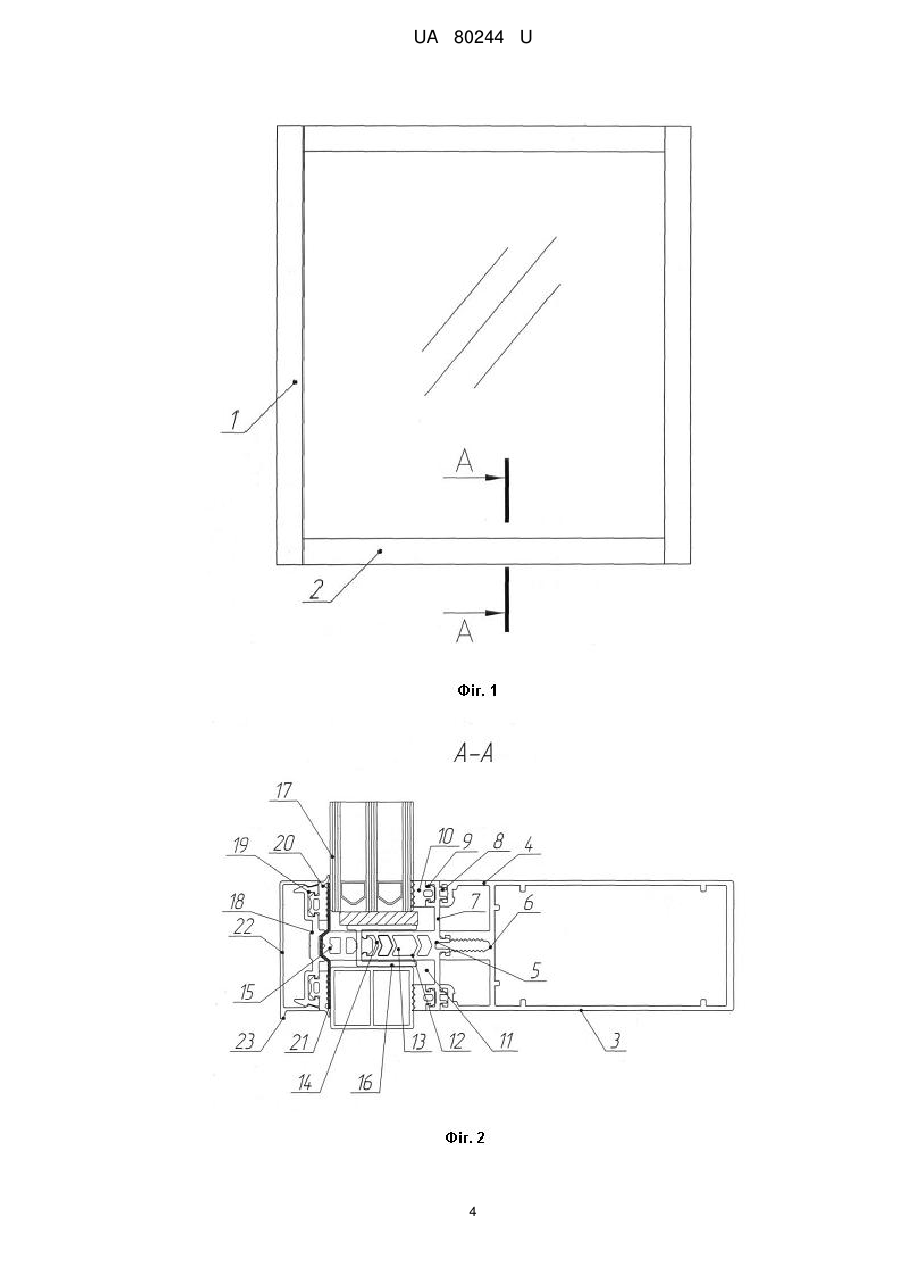

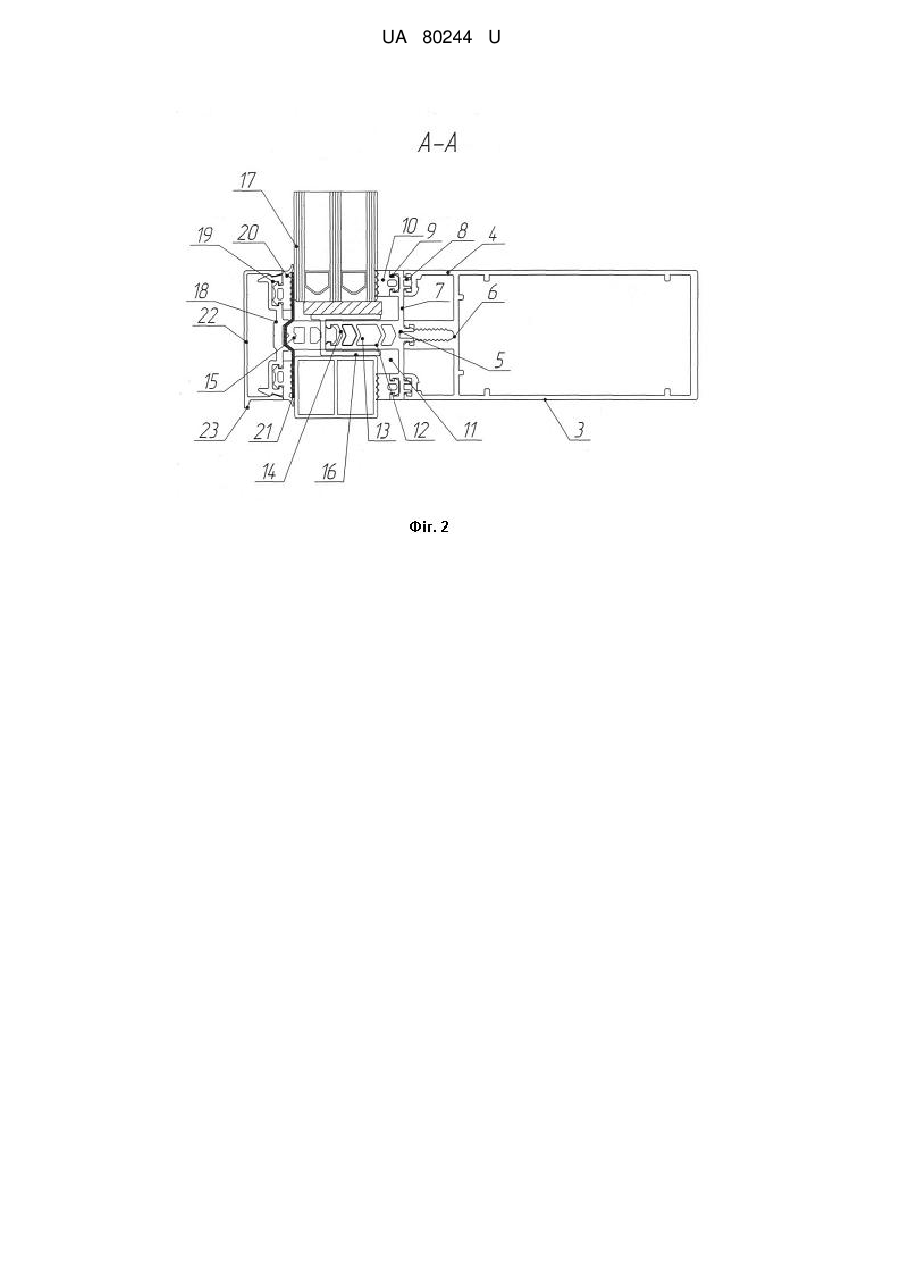

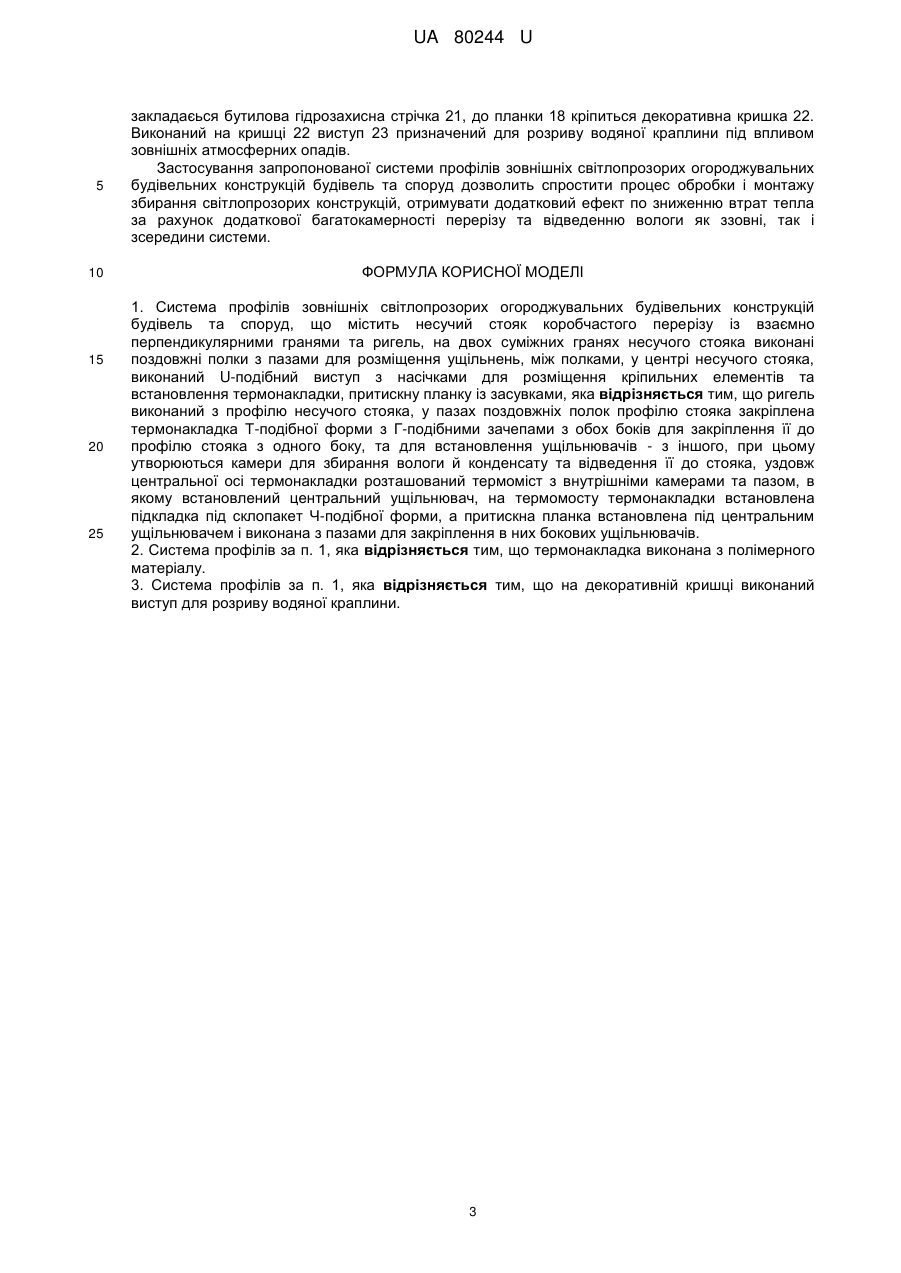

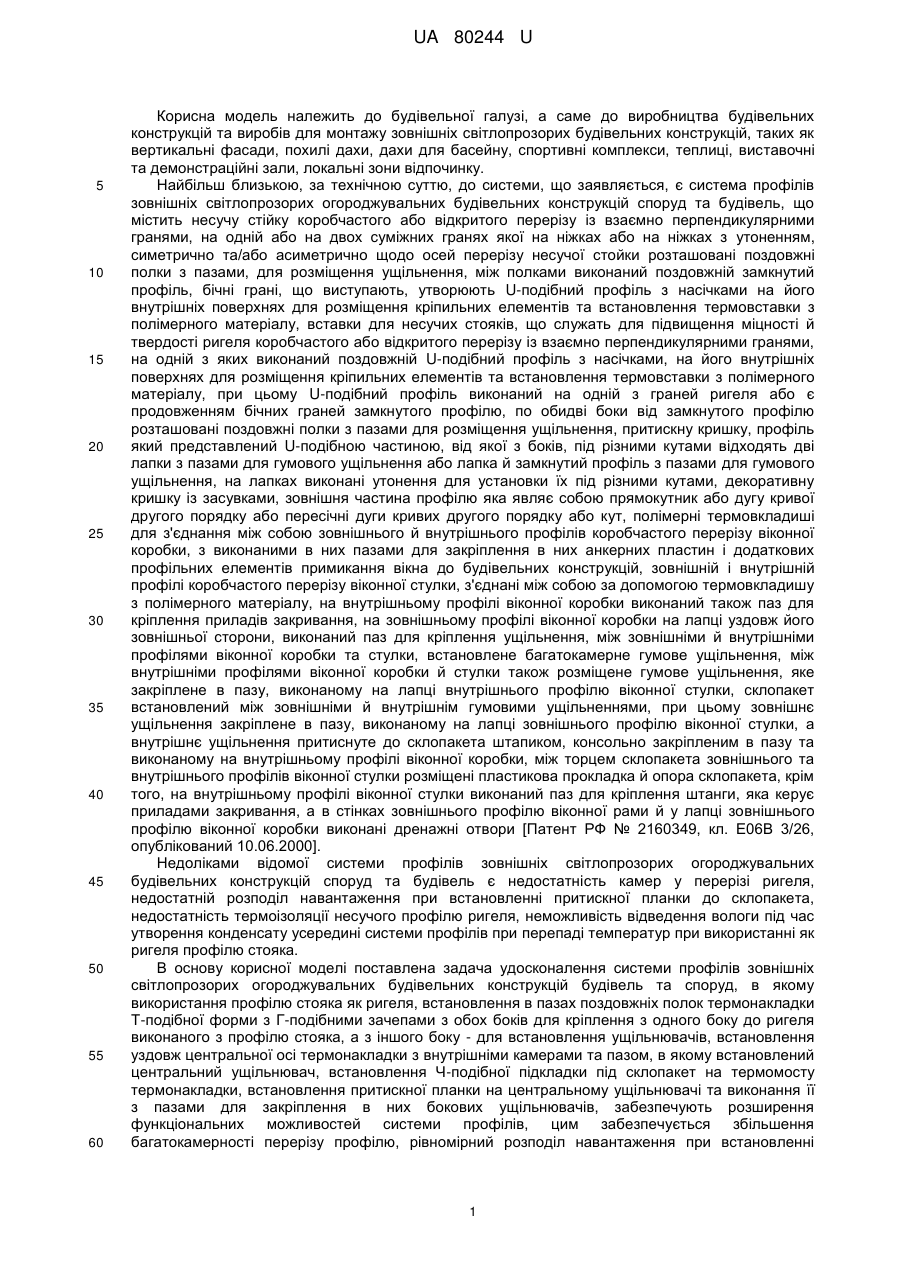

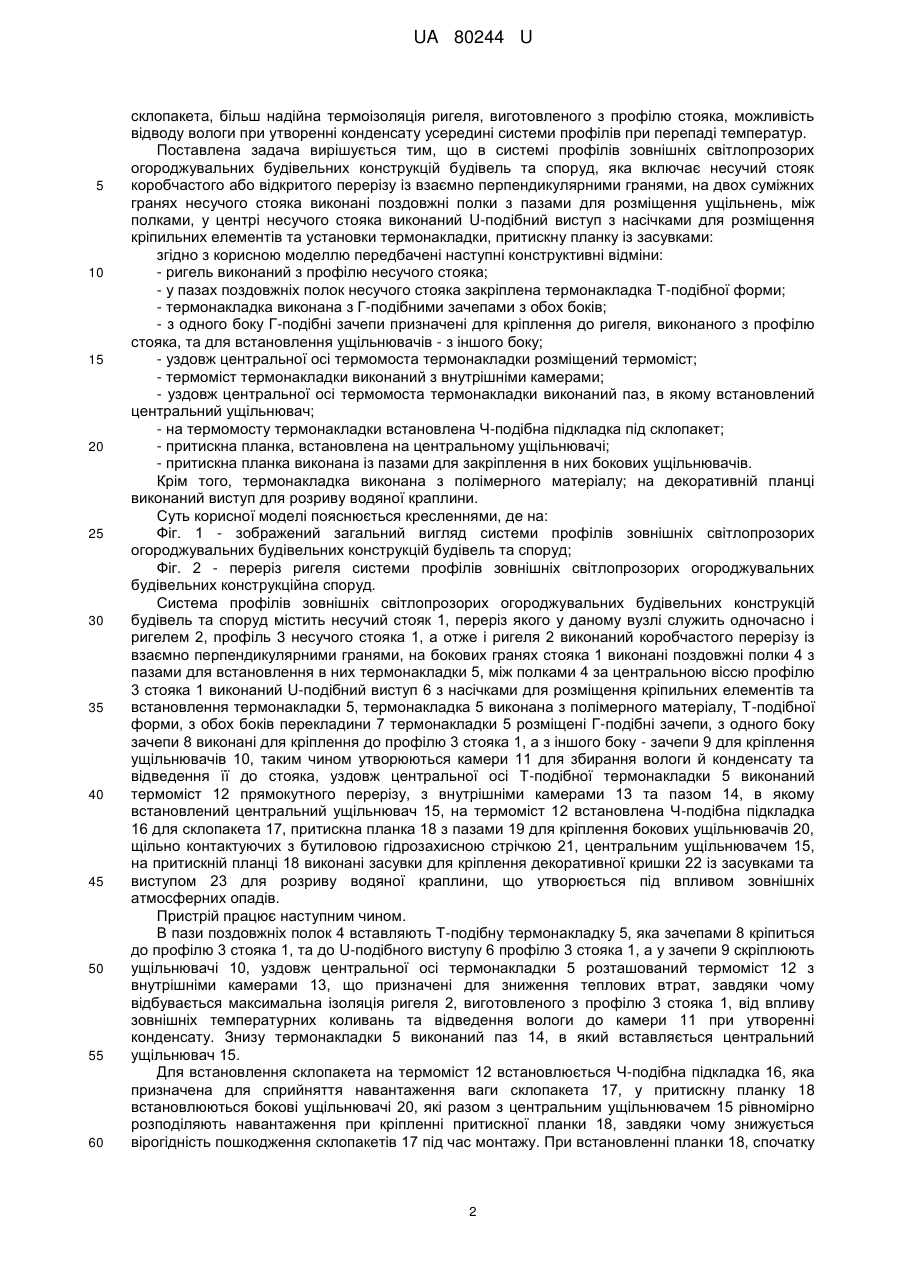

Реферат: Система профілів зовнішніх світлопрозорих огороджувальних будівельних конструкцій будівель та споруд містить несучий стояк коробчастого перерізу із взаємно перпендикулярними гранями та ригель, притискну планку із засувками. На двох суміжних гранях несучого стояка виконані поздовжні полки з пазами для розміщення ущільнень. Між полками, у центрі несучого стояка, виконаний U-подібний виступ з насічками для розміщення кріпильних елементів та встановлення термонакладки. Ригель виконаний з профілю несучого стояка, у пазах поздовжніх полок профілю стояка закріплена термонакладка Т-подібної форми з Г-подібними зачепами з обох боків для закріплення її до профілю стояка з одного боку та для встановлення ущільнювачів - з іншого. При цьому утворюються камери для збирання вологи й конденсату та відведення її до стояка, уздовж центральної осі термонакладки розташований термоміст з внутрішніми камерами та пазом, в якому встановлений центральний ущільнювач. На термомосту термонакладки встановлена підкладка під склопакет Ч-подібної форми. Притискна планка встановлена під центральним ущільнювачем і виконана з пазами для закріплення в них бокових ущільнювачів. UA 80244 U (54) СИСТЕМА ПРОФІЛІВ ЗОВНІШНІХ СВІТЛОПРОЗОРИХ ОГОРОДЖУВАЛЬНИХ БУДІВЕЛЬНИХ КОНСТРУКЦІЙ БУДІВЕЛЬ ТА СПОРУД UA 80244 U UA 80244 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівельної галузі, а саме до виробництва будівельних конструкцій та виробів для монтажу зовнішніх світлопрозорих будівельних конструкцій, таких як вертикальні фасади, похилі дахи, дахи для басейну, спортивні комплекси, теплиці, виставочні та демонстраційні зали, локальні зони відпочинку. Найбільш близькою, за технічною суттю, до системи, що заявляється, є система профілів зовнішніх світлопрозорих огороджувальних будівельних конструкцій споруд та будівель, що містить несучу стійку коробчастого або відкритого перерізу із взаємно перпендикулярними гранями, на одній або на двох суміжних гранях якої на ніжках або на ніжках з утоненням, симетрично та/або асиметрично щодо осей перерізу несучої стойки розташовані поздовжні полки з пазами, для розміщення ущільнення, між полками виконаний поздовжній замкнутий профіль, бічні грані, що виступають, утворюють U-подібний профіль з насічками на його внутрішніх поверхнях для розміщення кріпильних елементів та встановлення термовставки з полімерного матеріалу, вставки для несучих стояків, що служать для підвищення міцності й твердості ригеля коробчастого або відкритого перерізу із взаємно перпендикулярними гранями, на одній з яких виконаний поздовжній U-подібний профіль з насічками, на його внутрішніх поверхнях для розміщення кріпильних елементів та встановлення термовставки з полімерного матеріалу, при цьому U-подібний профіль виконаний на одній з граней ригеля або є продовженням бічних граней замкнутого профілю, по обидві боки від замкнутого профілю розташовані поздовжні полки з пазами для розміщення ущільнення, притискну кришку, профіль який представлений U-подібною частиною, від якої з боків, під різними кутами відходять дві лапки з пазами для гумового ущільнення або лапка й замкнутий профіль з пазами для гумового ущільнення, на лапках виконані утонення для установки їх під різними кутами, декоративну кришку із засувками, зовнішня частина профілю яка являє собою прямокутник або дугу кривої другого порядку або пересічні дуги кривих другого порядку або кут, полімерні термовкладиші для з'єднання між собою зовнішнього й внутрішнього профілів коробчастого перерізу віконної коробки, з виконаними в них пазами для закріплення в них анкерних пластин і додаткових профільних елементів примикання вікна до будівельних конструкцій, зовнішній і внутрішній профілі коробчастого перерізу віконної стулки, з'єднані між собою за допомогою термовкладишу з полімерного матеріалу, на внутрішньому профілі віконної коробки виконаний також паз для кріплення приладів закривання, на зовнішньому профілі віконної коробки на лапці уздовж його зовнішньої сторони, виконаний паз для кріплення ущільнення, між зовнішніми й внутрішніми профілями віконної коробки та стулки, встановлене багатокамерне гумове ущільнення, між внутрішніми профілями віконної коробки й стулки також розміщене гумове ущільнення, яке закріплене в пазу, виконаному на лапці внутрішнього профілю віконної стулки, склопакет встановлений між зовнішніми й внутрішнім гумовими ущільненнями, при цьому зовнішнє ущільнення закріплене в пазу, виконаному на лапці зовнішнього профілю віконної стулки, а внутрішнє ущільнення притиснуте до склопакета штапиком, консольно закріпленим в пазу та виконаному на внутрішньому профілі віконної коробки, між торцем склопакета зовнішнього та внутрішнього профілів віконної стулки розміщені пластикова прокладка й опора склопакета, крім того, на внутрішньому профілі віконної стулки виконаний паз для кріплення штанги, яка керує приладами закривання, а в стінках зовнішнього профілю віконної рами й у лапці зовнішнього профілю віконної коробки виконані дренажні отвори [Патент РФ № 2160349, кл. Е06В 3/26, опублікований 10.06.2000]. Недоліками відомої системи профілів зовнішніх світлопрозорих огороджувальних будівельних конструкцій споруд та будівель є недостатність камер у перерізі ригеля, недостатній розподіл навантаження при встановленні притискної планки до склопакета, недостатність термоізоляції несучого профілю ригеля, неможливість відведення вологи під час утворення конденсату усередині системи профілів при перепаді температур при використанні як ригеля профілю стояка. В основу корисної моделі поставлена задача удосконалення системи профілів зовнішніх світлопрозорих огороджувальних будівельних конструкцій будівель та споруд, в якому використання профілю стояка як ригеля, встановлення в пазах поздовжніх полок термонакладки Т-подібної форми з Г-подібними зачепами з обох боків для кріплення з одного боку до ригеля виконаного з профілю стояка, а з іншого боку - для встановлення ущільнювачів, встановлення уздовж центральної осі термонакладки з внутрішніми камерами та пазом, в якому встановлений центральний ущільнювач, встановлення Ч-подібної підкладки під склопакет на термомосту термонакладки, встановлення притискної планки на центральному ущільнювачі та виконання її з пазами для закріплення в них бокових ущільнювачів, забезпечують розширення функціональних можливостей системи профілів, цим забезпечується збільшення багатокамерності перерізу профілю, рівномірний розподіл навантаження при встановленні 1 UA 80244 U 5 10 15 20 25 30 35 40 45 50 55 60 склопакета, більш надійна термоізоляція ригеля, виготовленого з профілю стояка, можливість відводу вологи при утворенні конденсату усередині системи профілів при перепаді температур. Поставлена задача вирішується тим, що в системі профілів зовнішніх світлопрозорих огороджувальних будівельних конструкцій будівель та споруд, яка включає несучий стояк коробчастого або відкритого перерізу із взаємно перпендикулярними гранями, на двох суміжних гранях несучого стояка виконані поздовжні полки з пазами для розміщення ущільнень, між полками, у центрі несучого стояка виконаний U-подібний виступ з насічками для розміщення кріпильних елементів та установки термонакладки, притискну планку із засувками: згідно з корисною моделлю передбачені наступні конструктивні відміни: - ригель виконаний з профілю несучого стояка; - у пазах поздовжніх полок несучого стояка закріплена термонакладка Т-подібної форми; - термонакладка виконана з Г-подібними зачепами з обох боків; - з одного боку Г-подібні зачепи призначені для кріплення до ригеля, виконаного з профілю стояка, та для встановлення ущільнювачів - з іншого боку; - уздовж центральної осі термомоста термонакладки розміщений термоміст; - термоміст термонакладки виконаний з внутрішніми камерами; - уздовж центральної осі термомоста термонакладки виконаний паз, в якому встановлений центральний ущільнювач; - на термомосту термонакладки встановлена Ч-подібна підкладка під склопакет; - притискна планка, встановлена на центральному ущільнювачі; - притискна планка виконана із пазами для закріплення в них бокових ущільнювачів. Крім того, термонакладка виконана з полімерного матеріалу; на декоративній планці виконаний виступ для розриву водяної краплини. Суть корисної моделі пояснюється кресленнями, де на: Фіг. 1 - зображений загальний вигляд системи профілів зовнішніх світлопрозорих огороджувальних будівельних конструкцій будівель та споруд; Фіг. 2 - переріз ригеля системи профілів зовнішніх світлопрозорих огороджувальних будівельних конструкційна споруд. Система профілів зовнішніх світлопрозорих огороджувальних будівельних конструкцій будівель та споруд містить несучий стояк 1, переріз якого у даному вузлі служить одночасно і ригелем 2, профіль 3 несучого стояка 1, а отже і ригеля 2 виконаний коробчастого перерізу із взаємно перпендикулярними гранями, на бокових гранях стояка 1 виконані поздовжні полки 4 з пазамидля встановлення в них термонакладки 5, між полками 4 за центральною віссю профілю 3 стояка 1 виконаний U-подібний виступ 6 з насічками для розміщення кріпильних елементів та встановлення термонакладки 5, термонакладка 5 виконана з полімерного матеріалу, Т-подібної форми, з обох боків перекладини 7 термонакладки 5 розміщені Г-подібні зачепи, з одного боку зачепи 8 виконані для кріплення до профілю 3 стояка 1, а з іншого боку - зачепи 9 для кріплення ущільнювачів 10, таким чином утворюються камери 11 для збирання вологи й конденсату та відведення її до стояка, уздовж центральної осі Т-подібної термонакладки 5 виконаний термоміст 12 прямокутного перерізу, з внутрішніми камерами 13 та пазом 14, в якому встановлений центральний ущільнювач 15, на термоміст 12 встановлена Ч-подібна підкладка 16 для склопакета 17, притискна планка 18 з пазами 19 для кріплення бокових ущільнювачів 20, щільно контактуючих з бутиловою гідрозахисною стрічкою 21, центральним ущільнювачем 15, на притискній планці 18 виконані засувки для кріплення декоративної кришки 22 із засувками та виступом 23 для розриву водяної краплини, що утворюється під впливом зовнішніх атмосферних опадів. Пристрій працює наступним чином. В пази поздовжніх полок 4 вставляють Т-подібну термонакладку 5, яка зачепами 8 кріпиться до профілю 3 стояка 1, та до U-подібного виступу 6 профілю 3 стояка 1, а у зачепи 9 скріплюють ущільнювачі 10, уздовж центральної осі термонакладки 5 розташований термоміст 12 з внутрішніми камерами 13, що призначені для зниження теплових втрат, завдяки чому відбувається максимальна ізоляція ригеля 2, виготовленого з профілю 3 стояка 1, від впливу зовнішніх температурних коливань та відведення вологи до камери 11 при утворенні конденсату. Знизу термонакладки 5 виконаний паз 14, в який вставляється центральний ущільнювач 15. Для встановлення склопакета на термоміст 12 встановлюється Ч-подібна підкладка 16, яка призначена для сприйняття навантаження ваги склопакета 17, у притискну планку 18 встановлюються бокові ущільнювачі 20, які разом з центральним ущільнювачем 15 рівномірно розподіляють навантаження при кріпленні притискної планки 18, завдяки чому знижується вірогідність пошкодження склопакетів 17 під час монтажу. При встановленні планки 18, спочатку 2 UA 80244 U 5 10 15 20 25 закладаєься бутилова гідрозахисна стрічка 21, до планки 18 кріпиться декоративна кришка 22. Виконаний на кришці 22 виступ 23 призначений для розриву водяної краплини під впливом зовнішніх атмосферних опадів. Застосування запропонованої системи профілів зовнішніх світлопрозорих огороджувальних будівельних конструкцій будівель та споруд дозволить спростити процес обробки і монтажу збирання світлопрозорих конструкцій, отримувати додатковий ефект по зниженню втрат тепла за рахунок додаткової багатокамерності перерізу та відведенню вологи як ззовні, так і зсередини системи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Система профілів зовнішніх світлопрозорих огороджувальних будівельних конструкцій будівель та споруд, що містить несучий стояк коробчастого перерізу із взаємно перпендикулярними гранями та ригель, на двох суміжних гранях несучого стояка виконані поздовжні полки з пазами для розміщення ущільнень, між полками, у центрі несучого стояка, виконаний U-подібний виступ з насічками для розміщення кріпильних елементів та встановлення термонакладки, притискну планку із засувками, яка відрізняється тим, що ригель виконаний з профілю несучого стояка, у пазах поздовжніх полок профілю стояка закріплена термонакладка Т-подібної форми з Г-подібними зачепами з обох боків для закріплення її до профілю стояка з одного боку, та для встановлення ущільнювачів - з іншого, при цьому утворюються камери для збирання вологи й конденсату та відведення її до стояка, уздовж центральної осі термонакладки розташований термоміст з внутрішніми камерами та пазом, в якому встановлений центральний ущільнювач, на термомосту термонакладки встановлена підкладка під склопакет Ч-подібної форми, а притискна планка встановлена під центральним ущільнювачем і виконана з пазами для закріплення в них бокових ущільнювачів. 2. Система профілів за п. 1, яка відрізняється тим, що термонакладка виконана з полімерного матеріалу. 3. Система профілів за п. 1, яка відрізняється тим, що на декоративній кришці виконаний виступ для розриву водяної краплини. 3 UA 80244 U 4 UA 80244 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
