Спосіб теплоізоляції зовнішніх стін будівель і висотних споруд і теплоізолююча система для здійснення способу

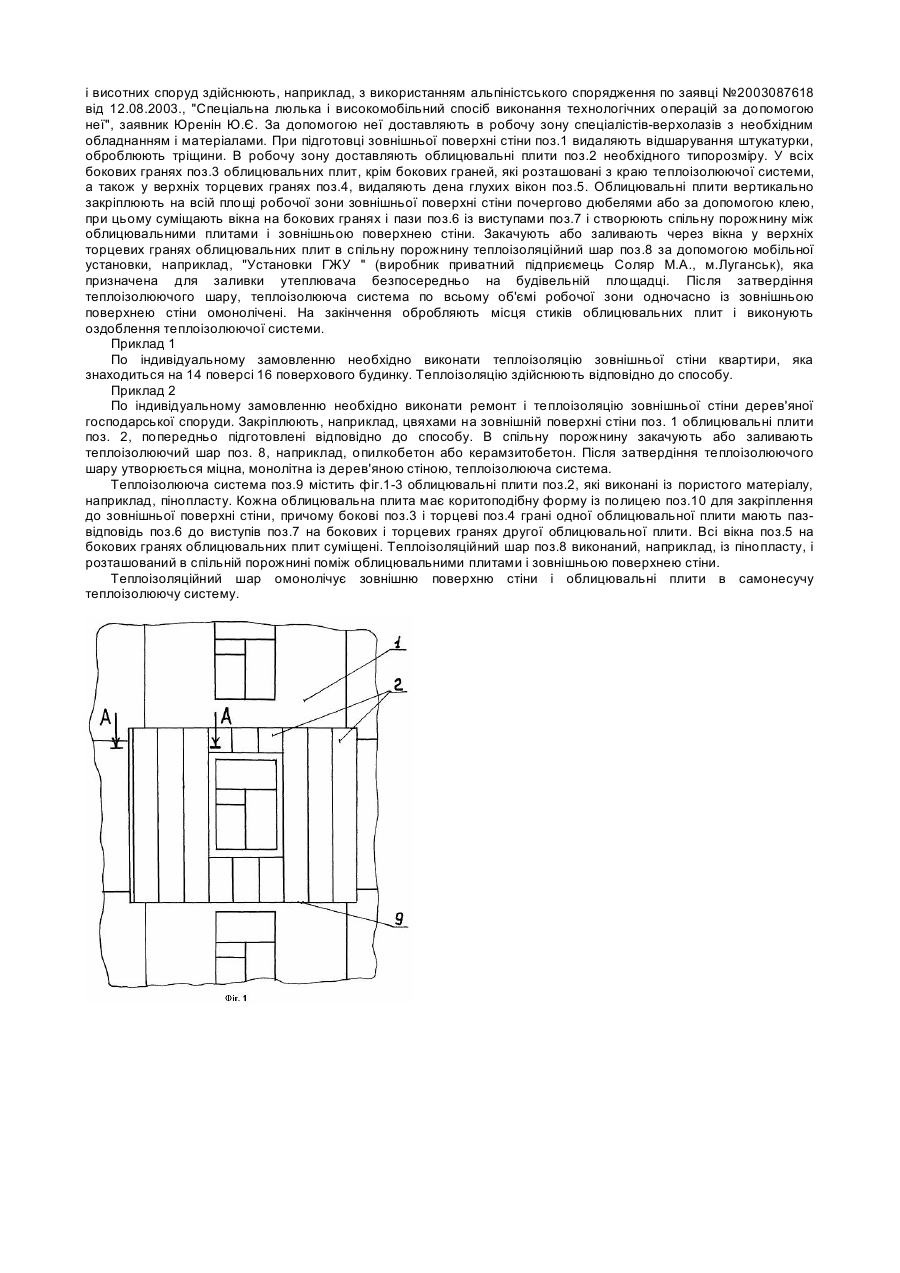

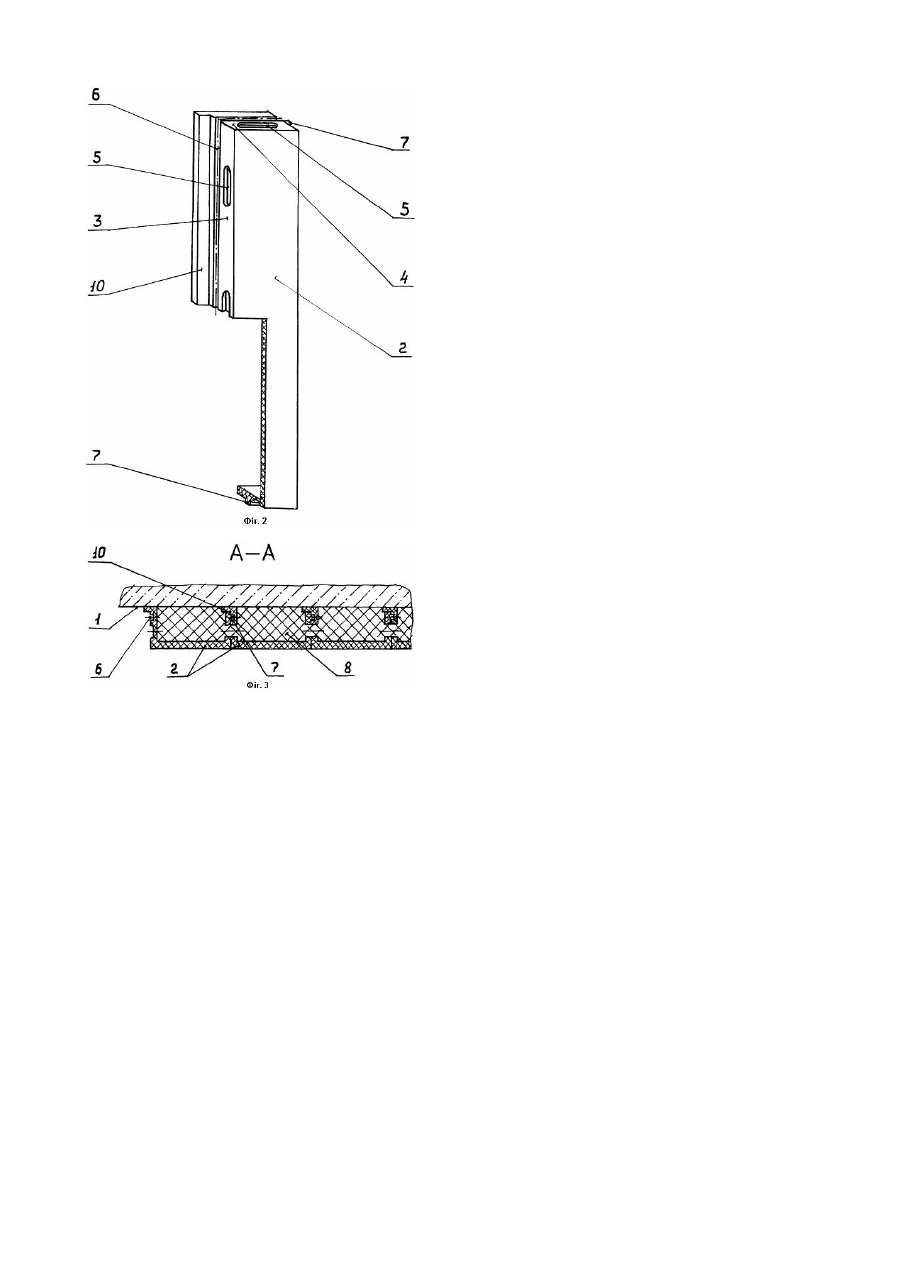

Винахід стосується улаштування теплоізоляції зовнішніх стін будівель, висотних споруд, і може використовуватись в будівництві і комунальному господарстві для утеплення і декоративного оздоблення фасадів, в тому числі їх окремих ділянок по індивідуальним замовленням. Відомий патент України №23488А "Спосіб підвищення термостійкості будівельних конструкцій (перекриття над підвалами, техпідпіллями, підлог по грунту", МПК Е04С2/04, публ. 31.08.98., бюл. №4, патентовласник Князюк М.Д. Згідно з цим способом теплоізоляційний шар наносять на зовнішню поверхню стіни і обмежують його стінкою. Відомий патент України №44494А "Конструкція для додаткової теплоізоляції зовнішніх стін будівель", МПК Е04В1/76, публ. 15.02.2002., бюл. №2 - 2002р., патентовласники Лукашкова O.I., Овчинніков П.І. Цей спосіб включає забезпечення доступу в робочу зону, підготовку зовнішньої поверхні стіни, закріплення облицювальних плит на ділянці робочої зони, розташування поміж зовнішньою поверхнею стіни і облицювальною плитою теплоізоляційного шару, омонолічування теплоізолюючої системи зовні. Цей спосіб трудомісткий, так як теплоізоляційний шар розташовують почергово в кожному ряду облицювальних плит, після його закріплення на каркасі. Приклеювання теплоізоляційного шару до облицювальних плит по всій площині, а також склеювання їх по боковим поверхням між собою, значно збільшує вартість теплоізолюючої системи. Відомий патент України №44494А "Конструкція для додаткової теплоізоляції зовнішніх стін будівель", МПК Е04В1/76, публ. 15.02.2002., бюл. №2 - 2002р., патентовласники Лукашкова O.I., Овчинніков П.І. Ця конструкція має розташований поміж облицювальними плитами із декоративно-обробним шаром і зовнішньою поверхнею стіни теплоізоляційний шар, з'єднаний із облицювальними плитами. Такі конструктивні елементи цієї конструкції як облицювальні плити і теплоізоляційний шар не забезпечують герметичності швів. Необхідність застосування каркасу для навішування даної теплоізолюючої конструкції утруднює монтаж на зовнішній поверхні стіни і збільшує навантаження на неї, до того ж залишаються "містки холоду". Задачею винаходу "Спосіб теплоізоляції зовнішніх стін будівель і висотних споруд, і теплоізолююча система для цього" є шляхом виконання облицювальної плити теплоізолюючої системи із пористого матеріалу, до того ж яку виготовляють безпосередньо на зовнішній поверхні стіни, при цьому теплоізоляційний шар розташовують поміж зовнішньою поверхнею стіни і облицювальними плитами і омонолічують теплоізолюючу систему по всьому об'ємі робочою зони, одночасно, із зовнішньою поверхнею стіни, - забезпечити повну ізоляцію зовнішньої стіни від впливу атмосфери, спрощення виготовлення і монтажу, зменшення часу на теплоізоляцію робочої зони зовнішньої стіни будівлі, висотної споруди. Суть винаходу способу. Наступне відомо. Цей спосіб включає забезпечення доступу в робочу зону, підготовку зовнішньої поверхні стіни, закріплення облицювальних плит на ділянці робочої зони, розташування поміж зовнішньою поверхнею стіни і облицювальною плитою теплоізоляційного шару, омонолічування теплоізолюючої системи зовні. Наступне нове. Перед закріпленням облицювальних плит додатково видаляють дена глухих вікон на їх бокових і торцевих гранях, облицювальні плити закріплюють на всій площі робочої зони зовнішньої поверхні стіни і при цьому створюють спільну порожнину між облицювальними плитами і зовнішньою поверхнею стіни, закачують або заливають в спільну порожнину поміж зовнішньою поверхнею стіни і облицювальними плитами теплоізоляційний шар і, при цьому, омонолічують теплоізолюючу систему по всьому об'єму робочої зони одночасно із зовнішньою поверхнею стіни будівлі або висотної споруди. Теплоізоляційний шар закачують за допомогою мобільної установки. Технічний результат. Видалення ден глухих вікон на бокових і торцевих гранях забезпечує створення спільної порожнини між облицювальними плитами і зовнішньою поверхнею стіни в яку закачують або заливають теплоізоляційний шар, і при цьому омонолічують теплоізолюючу систему із зовнішньою поверхнею стіни, - це забезпечує повну ізоляцію зовнішньої стіни від впливу атмосфери, знижує трудомісткість і вартість теплоізолюючої системи. До того ж закріплення облицювальних плит на всій площині робочої зони зовнішньої поверхні стіни без застосування несучого каркасу спрощує монтаж, знижує вартість робіт. Суть винаходу пристрою. Пристрій має розташований поміж облицювальними плитами із декоративно-обробним шаром і зовнішньою поверхнею стіни теплоізоляційний шар, з'єднаний із облицювальними плитами. Наступне нове. Облицювальні плити, які виконані із пористого матеріалу, омонолічені із зовнішньою поверхнею стіни теплоізоляційним шаром, до того ж кожна облицювальна плита має коритоподібну форму, причому бокові і торцеві грані одної облицювальної плити мають паз-відповідь до виступів на бокових і торцевих гранях другої облицювальної плити, а на поверхнях бокових і торцевих граней кожної облицювальної плити виконані глухі вікна. Облицювальні плити виконані із пінопласту. Теплоізоляційний шар виконаний із пінопласту. Технічний результат. Виконання облицювальних плит із пористого матеріалу забезпечує омонолічування теплоізолюючої системи одночасно із зовнішньою поверхнею стіни. Коритоподібна форма і конструктивні особливості облицювальної плити забезпечують створення спільної внутрішньої порожнини на всій поверхні робочої зони і просте та швидке з'єднання облицювальних плит поміж собою і зовнішньою поверхнею стіни. Виконання облицювальних плит із пінопласту знижує трудомісткість при доставці їх в робочу зону висотної споруди і монтаж. Винахід ілюструється наступними кресленнями: фіг.1 - загальний вигляд теплоізолюючої системи; фіг.2 - загальний вигляд облицювальної панелі; фіг.3 - перетин по А-А. Спосіб складається із наступних операцій: забезпечують доступ в робочу зону; підготовлюють зовнішню поверхню стіни; видаляють дена глухих вікон на бокових і торцевих гранях облицювальних плит; закріплюють облицювальні плити; закачують або заливають теплоізоляційний шар і при цьому омонолічують теплоізолюючу систему із зовнішньою поверхнею стіни. Спосіб здійснюють наступним чином. Фіг.1-3. Забезпечення доступу в робочу зону на верхні поверхи будинків і висотних споруд здійснюють, наприклад, з використанням альпіністського спорядження по заявці №2003087618 від 12.08.2003., "Спеціальна люлька і високомобільний спосіб виконання технологічних операцій за допомогою неї", заявник Юренін Ю.Є. За допомогою неї доставляють в робочу зону спеціалістів-верхолазів з необхідним обладнанням і матеріалами. При підготовці зовнішньої поверхні стіни поз.1 видаляють відшарування штукатурки, оброблюють тріщини. В робочу зону доставляють облицювальні плити поз.2 необхідного типорозміру. У всіх бокових гранях поз.3 облицювальних плит, крім бокових граней, які розташовані з краю теплоізолюючої системи, а також у верхніх торцевих гранях поз.4, видаляють дена глухих вікон поз.5. Облицювальні плити вертикально закріплюють на всій площі робочої зони зовнішньої поверхні стіни почергово дюбелями або за допомогою клею, при цьому суміщають вікна на бокових гранях і пази поз.6 із виступами поз.7 і створюють спільну порожнину між облицювальними плитами і зовнішньою поверхнею стіни. Закачують або заливають через вікна у верхніх торцевих гранях облицювальних плит в спільну порожнину теплоізоляційний шар поз.8 за допомогою мобільної установки, наприклад, "Установки ГЖУ " (виробник приватний підприємець Соляр Μ.Α., м.Луганськ), яка призначена для заливки утеплювача безпосередньо на будівельній площадці. Після затвердіння теплоізолюючого шару, теплоізолююча система по всьому об'ємі робочої зони одночасно із зовнішньою поверхнею стіни омонолічені. На закінчення обробляють місця стиків облицювальних плит і виконують оздоблення теплоізолюючої системи. Приклад 1 По індивідуальному замовленню необхідно виконати теплоізоляцію зовнішньої стіни квартири, яка знаходиться на 14 поверсі 16 поверхового будинку. Теплоізоляцію здійснюють відповідно до способу. Приклад 2 По індивідуальному замовленню необхідно виконати ремонт і теплоізоляцію зовнішньої стіни дерев'яної господарської споруди. Закріплюють, наприклад, цвяхами на зовнішній поверхні стіни поз. 1 облицювальні плити поз. 2, попередньо підготовлені відповідно до способу. В спільну порожнину закачують або заливають теплоізолюючий шар поз. 8, наприклад, опилкобетон або керамзитобетон. Після затвердіння теплоізолюючого шару утворюється міцна, монолітна із дерев'яною стіною, теплоізолююча система. Теплоізолююча система поз.9 містить фіг.1-3 облицювальні плити поз.2, які виконані із пористого матеріалу, наприклад, пінопласту. Кожна облицювальна плита має коритоподібну форму із полицею поз.10 для закріплення до зовнішньої поверхні стіни, причому бокові поз.3 і торцеві поз.4 грані одної облицювальної плити мають пазвідповідь поз.6 до виступів поз.7 на бокових і торцевих гранях другої облицювальної плити. Всі вікна поз.5 на бокових гранях облицювальних плит суміщені. Теплоізоляційний шар поз.8 виконаний, наприклад, із пінопласту, і розташований в спільній порожнині поміж облицювальними плитами і зовнішньою поверхнею стіни. Теплоізоляційний шар омонолічує зовнішню поверхню стіни і облицювальні плити в самонесучу теплоізолюючу систему.
