Дерматом з секторним механізмом для зрізування середнього, рельєфного епідермотранслокалізаційного аутодермотрансплантата

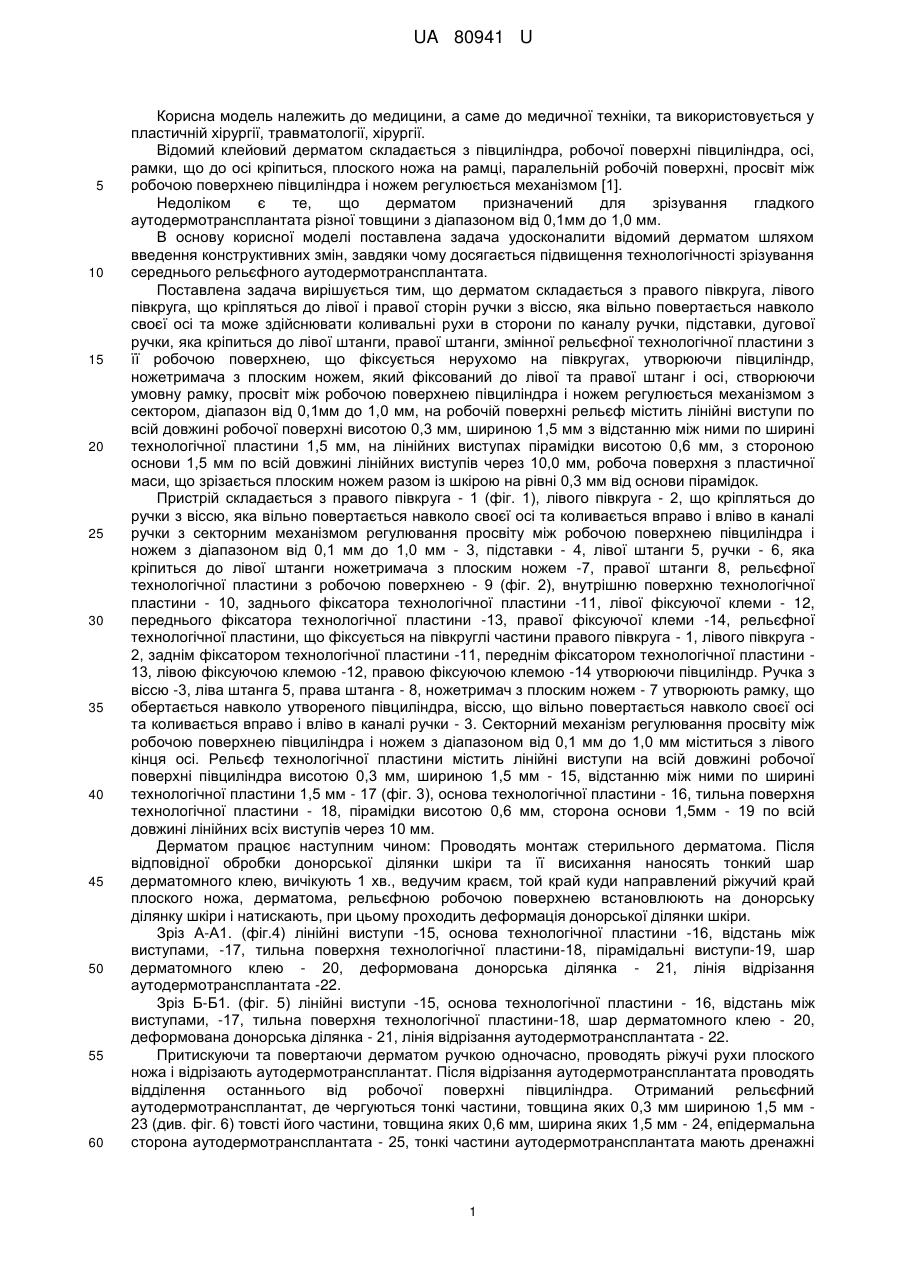

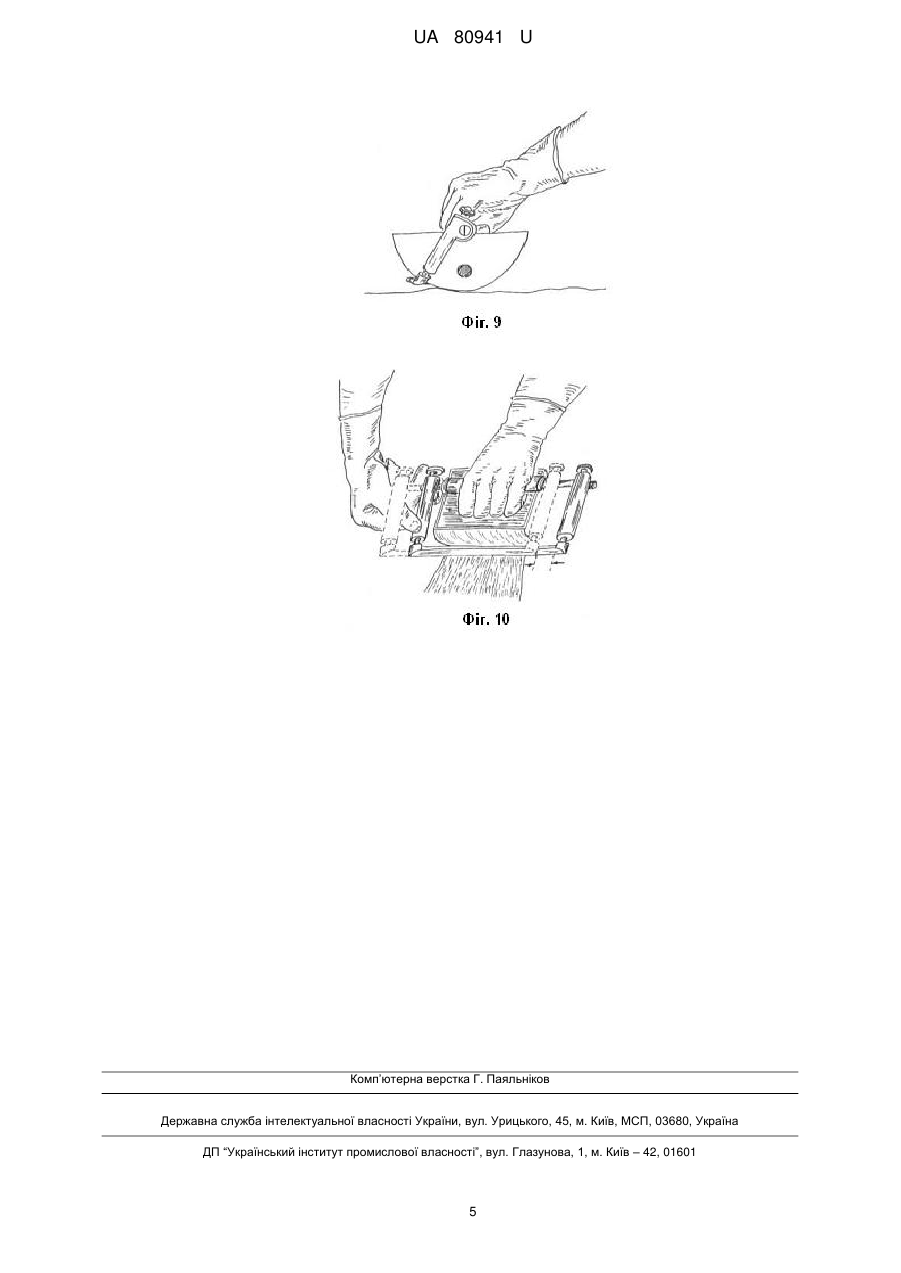

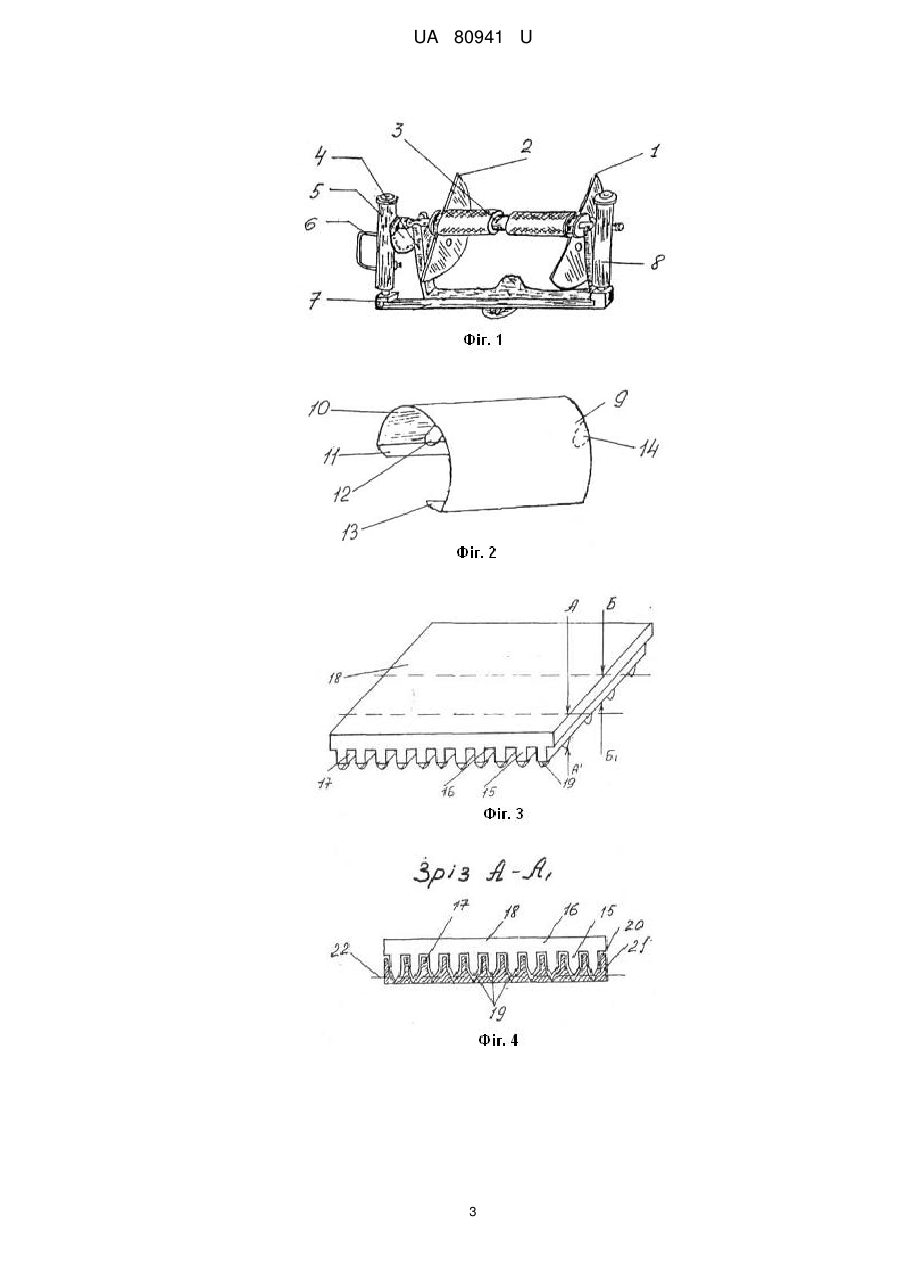

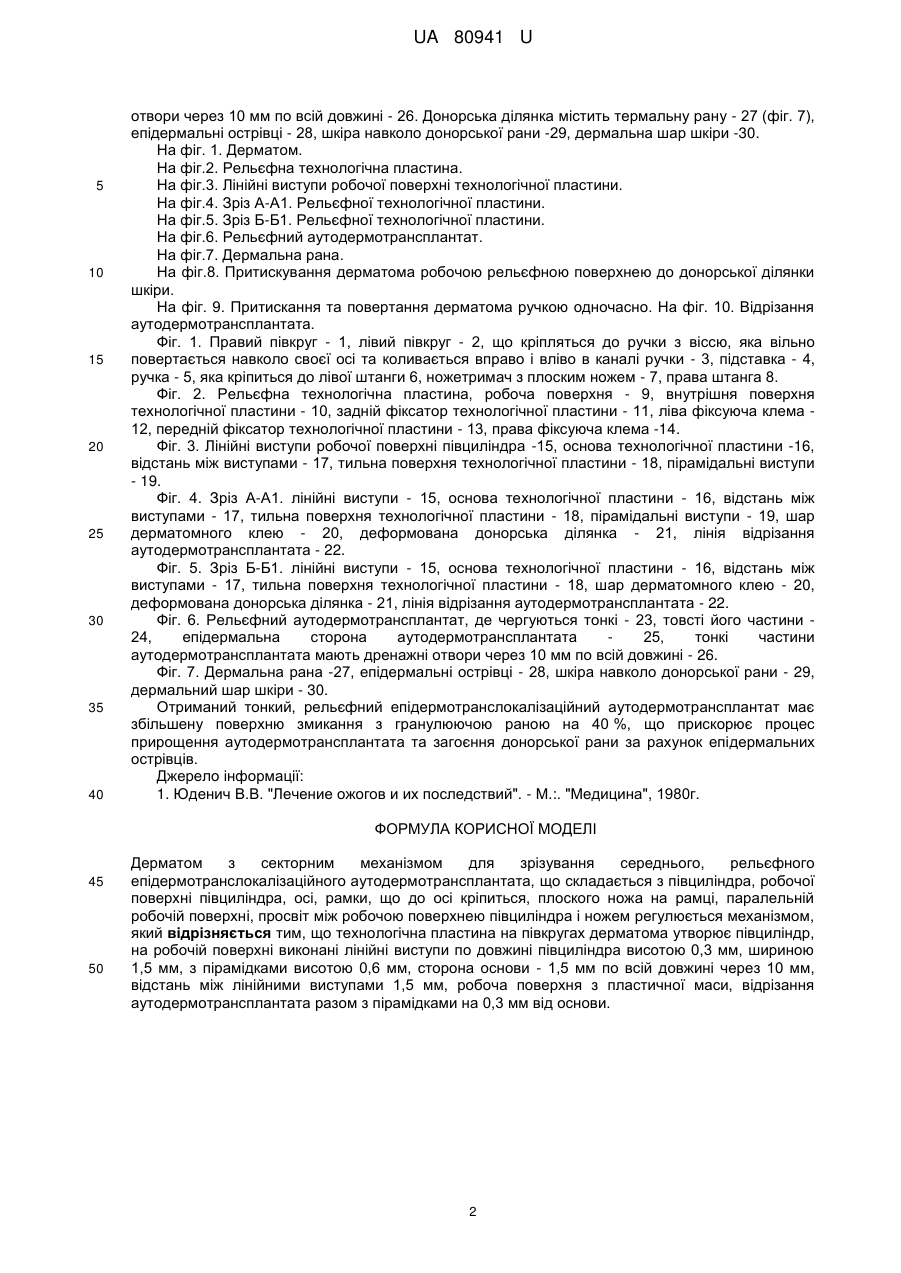

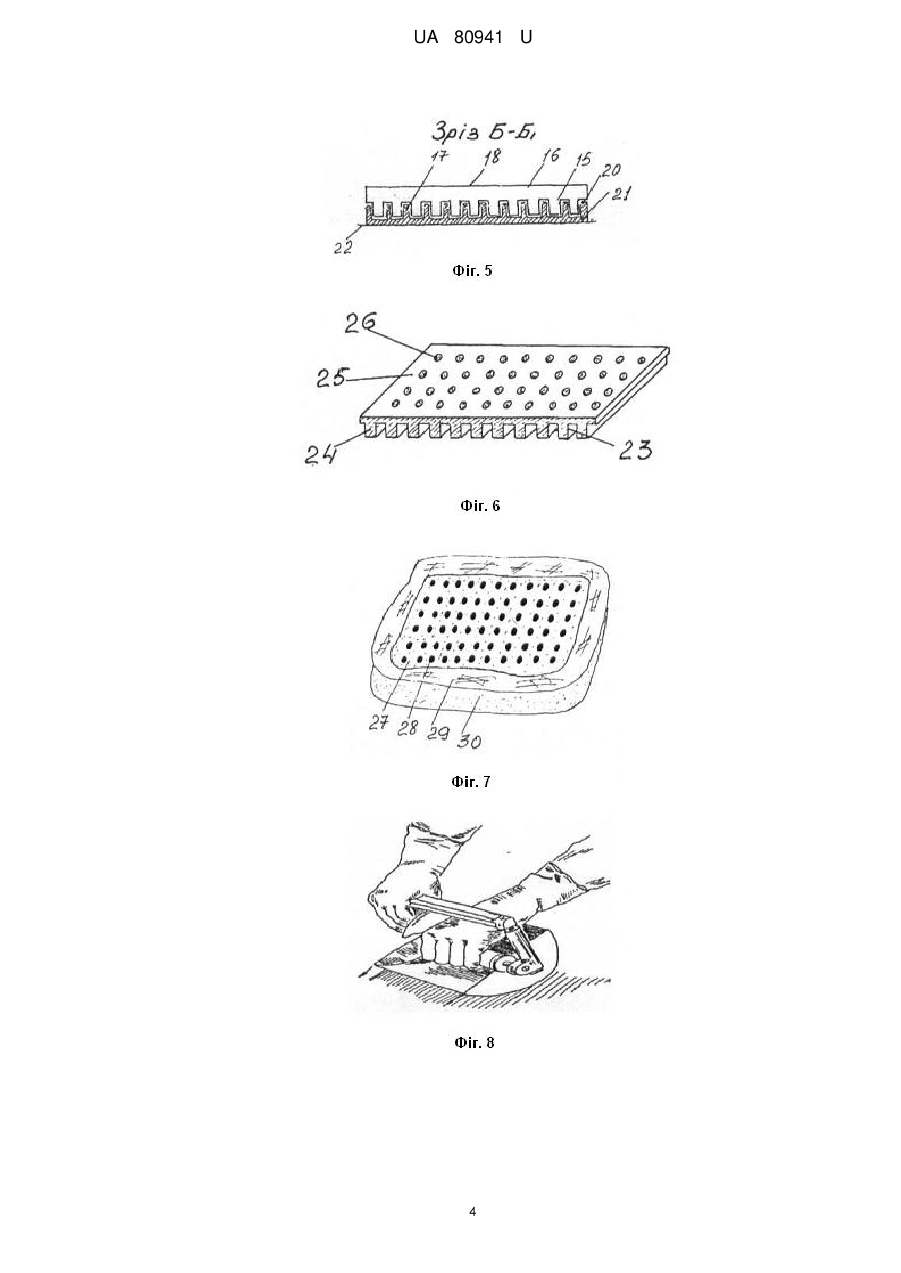

Реферат: UA 80941 U UA 80941 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до медичної техніки, та використовується у пластичній хірургії, травматології, хірургії. Відомий клейовий дерматом складається з півциліндра, робочої поверхні півциліндра, осі, рамки, що до осі кріпиться, плоского ножа на рамці, паралельній робочій поверхні, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом [1]. Недоліком є те, що дерматом призначений для зрізування гладкого аутодермотрансплантата різної товщини з діапазоном від 0,1мм до 1,0 мм. В основу корисної моделі поставлена задача удосконалити відомий дерматом шляхом введення конструктивних змін, завдяки чому досягається підвищення технологічності зрізування середнього рельєфного аутодермотрансплантата. Поставлена задача вирішується тим, що дерматом складається з правого півкруга, лівого півкруга, що кріпляться до лівої і правої сторін ручки з віссю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки, підставки, дугової ручки, яка кріпиться до лівої штанги, правої штанги, змінної рельєфної технологічної пластини з її робочою поверхнею, що фіксується нерухомо на півкругах, утворюючи півциліндр, ножетримача з плоским ножем, який фіксований до лівої та правої штанг і осі, створюючи умовну рамку, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом з сектором, діапазон від 0,1мм до 1,0 мм, на робочій поверхні рельєф містить лінійні виступи по всій довжині робочої поверхні висотою 0,3 мм, шириною 1,5 мм з відстанню між ними по ширині технологічної пластини 1,5 мм, на лінійних виступах пірамідки висотою 0,6 мм, з стороною основи 1,5 мм по всій довжині лінійних виступів через 10,0 мм, робоча поверхня з пластичної маси, що зрізається плоским ножем разом із шкірою на рівні 0,3 мм від основи пірамідок. Пристрій складається з правого півкруга - 1 (фіг. 1), лівого півкруга - 2, що кріпляться до ручки з віссю, яка вільно повертається навколо своєї осі та коливається вправо і вліво в каналі ручки з секторним механізмом регулювання просвіту між робочою поверхнею півциліндра і ножем з діапазоном від 0,1 мм до 1,0 мм - 3, підставки - 4, лівої штанги 5, ручки - 6, яка кріпиться до лівої штанги ножетримача з плоским ножем -7, правої штанги 8, рельєфної технологічної пластини з робочою поверхнею - 9 (фіг. 2), внутрішню поверхню технологічної пластини - 10, заднього фіксатора технологічної пластини -11, лівої фіксуючої клеми - 12, переднього фіксатора технологічної пластини -13, правої фіксуючої клеми -14, рельєфної технологічної пластини, що фіксується на півкруглі частини правого півкруга - 1, лівого півкруга 2, заднім фіксатором технологічної пластини -11, переднім фіксатором технологічної пластини 13, лівою фіксуючою клемою -12, правою фіксуючою клемою -14 утворюючи півциліндр. Ручка з віссю -3, ліва штанга 5, права штанга - 8, ножетримач з плоским ножем - 7 утворюють рамку, що обертається навколо утвореного півциліндра, віссю, що вільно повертається навколо своєї осі та коливається вправо і вліво в каналі ручки - 3. Секторний механізм регулювання просвіту між робочою поверхнею півциліндра і ножем з діапазоном від 0,1 мм до 1,0 мм міститься з лівого кінця осі. Рельєф технологічної пластини містить лінійні виступи на всій довжині робочої поверхні півциліндра висотою 0,3 мм, шириною 1,5 мм - 15, відстанню між ними по ширині технологічної пластини 1,5 мм - 17 (фіг. 3), основа технологічної пластини - 16, тильна поверхня технологічної пластини - 18, пірамідки висотою 0,6 мм, сторона основи 1,5мм - 19 по всій довжині лінійних всіх виступів через 10 мм. Дерматом працює наступним чином: Проводять монтаж стерильного дерматома. Після відповідної обробки донорської ділянки шкіри та її висихання наносять тонкий шар дерматомного клею, вичікують 1 хв., ведучим краєм, той край куди направлений ріжучий край плоского ножа, дерматома, рельєфною робочою поверхнею встановлюють на донорську ділянку шкіри і натискають, при цьому проходить деформація донорської ділянки шкіри. Зріз А-А1. (фіг.4) лінійні виступи -15, основа технологічної пластини -16, відстань між виступами, -17, тильна поверхня технологічної пластини-18, пірамідальні виступи-19, шар дерматомного клею - 20, деформована донорська ділянка - 21, лінія відрізання аутодермотрансплантата -22. Зріз Б-Б1. (фіг. 5) лінійні виступи -15, основа технологічної пластини - 16, відстань між виступами, -17, тильна поверхня технологічної пластини-18, шар дерматомного клею - 20, деформована донорська ділянка - 21, лінія відрізання аутодермотрансплантата - 22. Притискуючи та повертаючи дерматом ручкою одночасно, проводять ріжучі рухи плоского ножа і відрізають аутодермотрансплантат. Після відрізання аутодермотрансплантата проводять відділення останнього від робочої поверхні півциліндра. Отриманий рельєфний аутодермотрансплантат, де чергуються тонкі частини, товщина яких 0,3 мм шириною 1,5 мм 23 (див. фіг. 6) товсті його частини, товщина яких 0,6 мм, ширина яких 1,5 мм - 24, епідермальна сторона аутодермотрансплантата - 25, тонкі частини аутодермотрансплантата мають дренажні 1 UA 80941 U 5 10 15 20 25 30 35 40 отвори через 10 мм по всій довжині - 26. Донорська ділянка містить термальну рану - 27 (фіг. 7), епідермальні острівці - 28, шкіра навколо донорської рани -29, дермальна шар шкіри -30. На фіг. 1. Дерматом. На фіг.2. Рельєфна технологічна пластина. На фіг.3. Лінійні виступи робочої поверхні технологічної пластини. На фіг.4. Зріз А-А1. Рельєфної технологічної пластини. На фіг.5. Зріз Б-Б1. Рельєфної технологічної пластини. На фіг.6. Рельєфний аутодермотрансплантат. На фіг.7. Дермальна рана. На фіг.8. Притискування дерматома робочою рельєфною поверхнею до донорської ділянки шкіри. На фіг. 9. Притискання та повертання дерматома ручкою одночасно. На фіг. 10. Відрізання аутодермотрансплантата. Фіг. 1. Правий півкруг - 1, лівий півкруг - 2, що кріпляться до ручки з віссю, яка вільно повертається навколо своєї осі та коливається вправо і вліво в каналі ручки - 3, підставка - 4, ручка - 5, яка кріпиться до лівої штанги 6, ножетримач з плоским ножем - 7, права штанга 8. Фіг. 2. Рельєфна технологічна пластина, робоча поверхня - 9, внутрішня поверхня технологічної пластини - 10, задній фіксатор технологічної пластини - 11, ліва фіксуюча клема 12, передній фіксатор технологічної пластини - 13, права фіксуюча клема -14. Фіг. 3. Лінійні виступи робочої поверхні півциліндра -15, основа технологічної пластини -16, відстань між виступами - 17, тильна поверхня технологічної пластини - 18, пірамідальні виступи - 19. Фіг. 4. Зріз А-А1. лінійні виступи - 15, основа технологічної пластини - 16, відстань між виступами - 17, тильна поверхня технологічної пластини - 18, пірамідальні виступи - 19, шар дерматомного клею - 20, деформована донорська ділянка - 21, лінія відрізання аутодермотрансплантата - 22. Фіг. 5. Зріз Б-Б1. лінійні виступи - 15, основа технологічної пластини - 16, відстань між виступами - 17, тильна поверхня технологічної пластини - 18, шар дерматомного клею - 20, деформована донорська ділянка - 21, лінія відрізання аутодермотрансплантата - 22. Фіг. 6. Рельєфний аутодермотрансплантат, де чергуються тонкі - 23, товсті його частини 24, епідермальна сторона аутодермотрансплантата 25, тонкі частини аутодермотрансплантата мають дренажні отвори через 10 мм по всій довжині - 26. Фіг. 7. Дермальна рана -27, епідермальні острівці - 28, шкіра навколо донорської рани - 29, дермальний шар шкіри - 30. Отриманий тонкий, рельєфний епідермотранслокалізаційний аутодермотрансплантат має збільшену поверхню змикання з гранулюючою раною на 40 %, що прискорює процес прирощення аутодермотрансплантата та загоєння донорської рани за рахунок епідермальних острівців. Джерело інформації: 1. Юденич В.В. "Лечение ожогов и их последствий". - М.:. "Медицина", 1980г. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Дерматом з секторним механізмом для зрізування середнього, рельєфного епідермотранслокалізаційного аутодермотрансплантата, що складається з півциліндра, робочої поверхні півциліндра, осі, рамки, що до осі кріпиться, плоского ножа на рамці, паралельній робочій поверхні, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом, який відрізняється тим, що технологічна пластина на півкругах дерматома утворює півциліндр, на робочій поверхні виконані лінійні виступи по довжині півциліндра висотою 0,3 мм, шириною 1,5 мм, з пірамідками висотою 0,6 мм, сторона основи - 1,5 мм по всій довжині через 10 мм, відстань між лінійними виступами 1,5 мм, робоча поверхня з пластичної маси, відрізання аутодермотрансплантата разом з пірамідками на 0,3 мм від основи. 2 UA 80941 U 3 UA 80941 U 4 UA 80941 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
