Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та можливістю формування і обробки зображення ла для полігонного випробувального комплексу

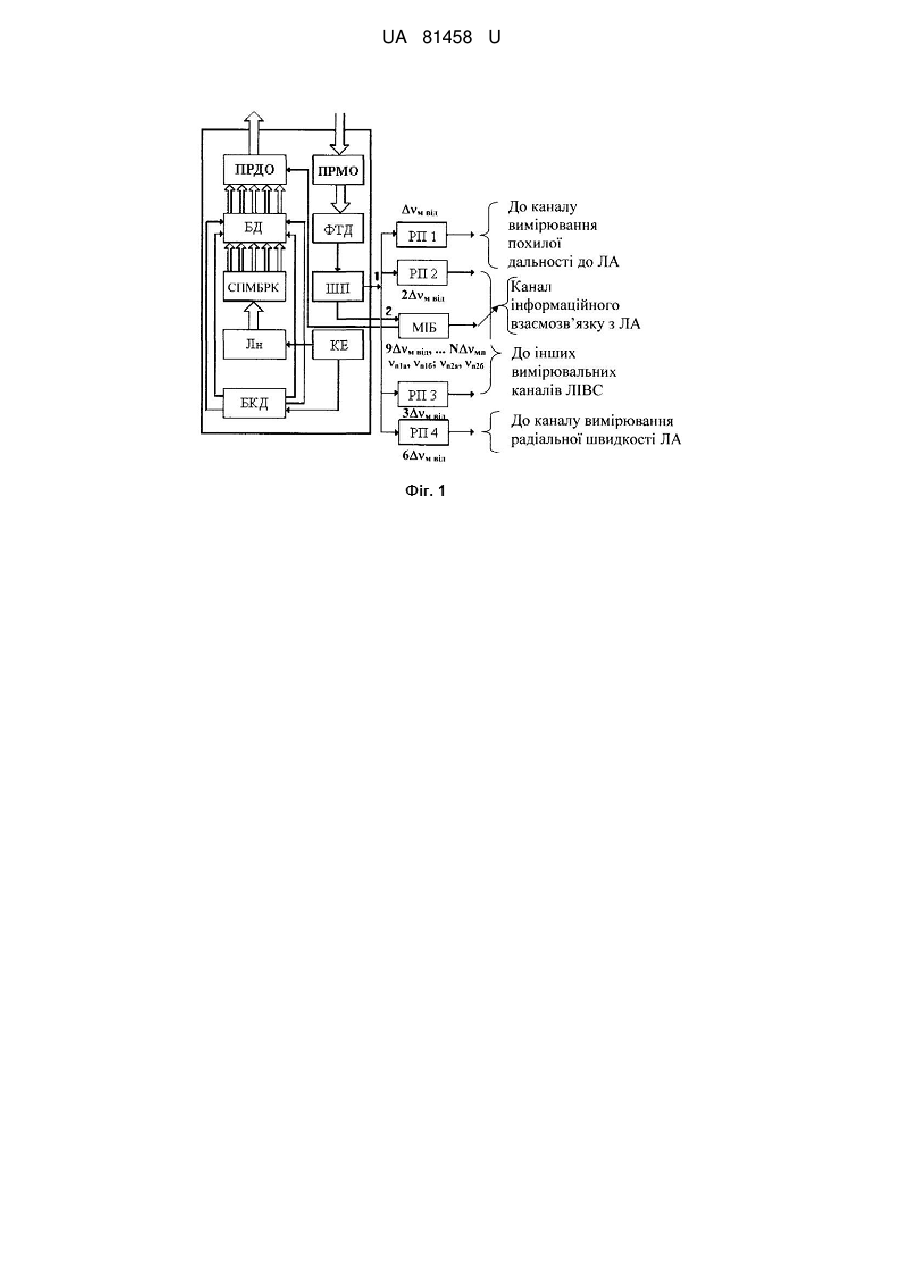

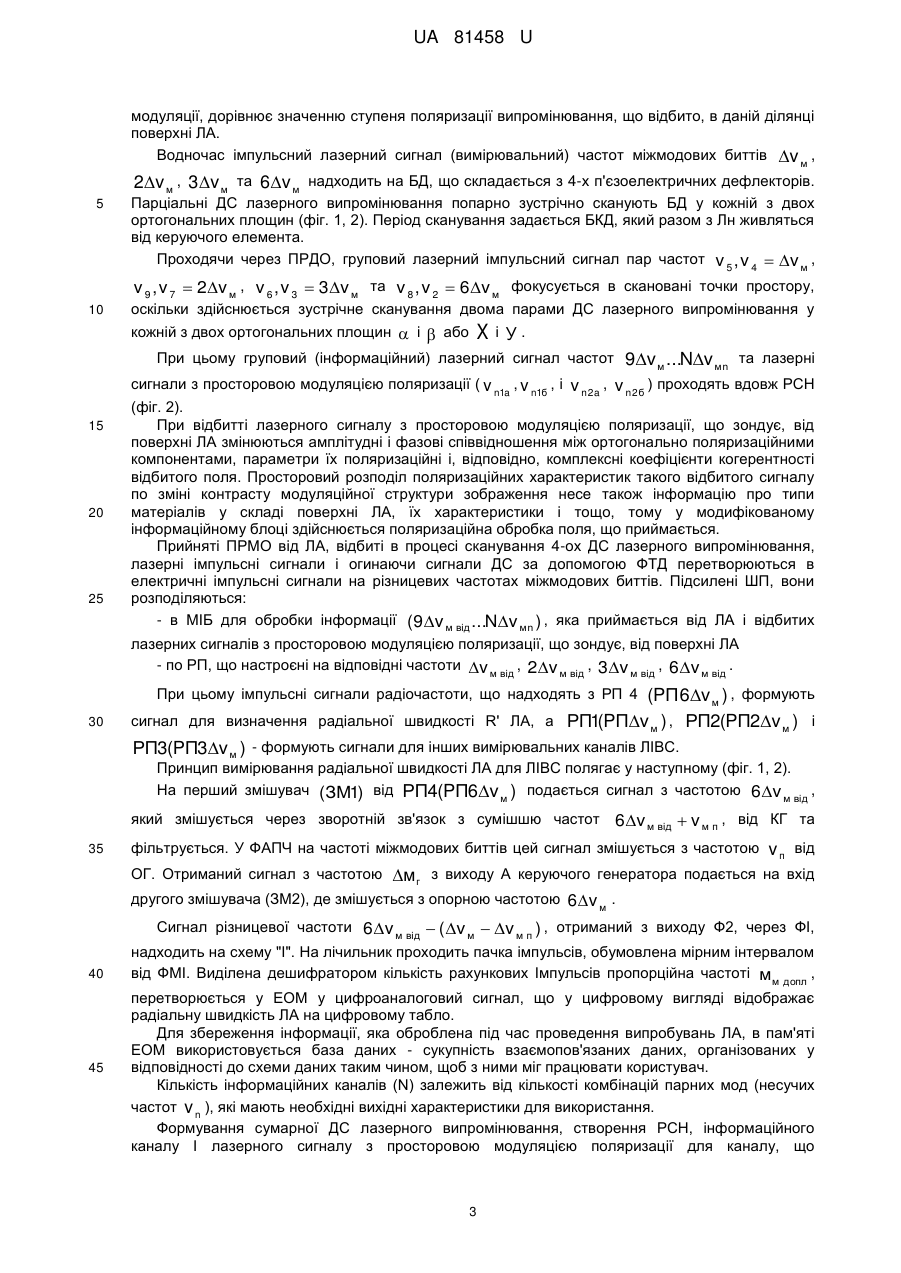

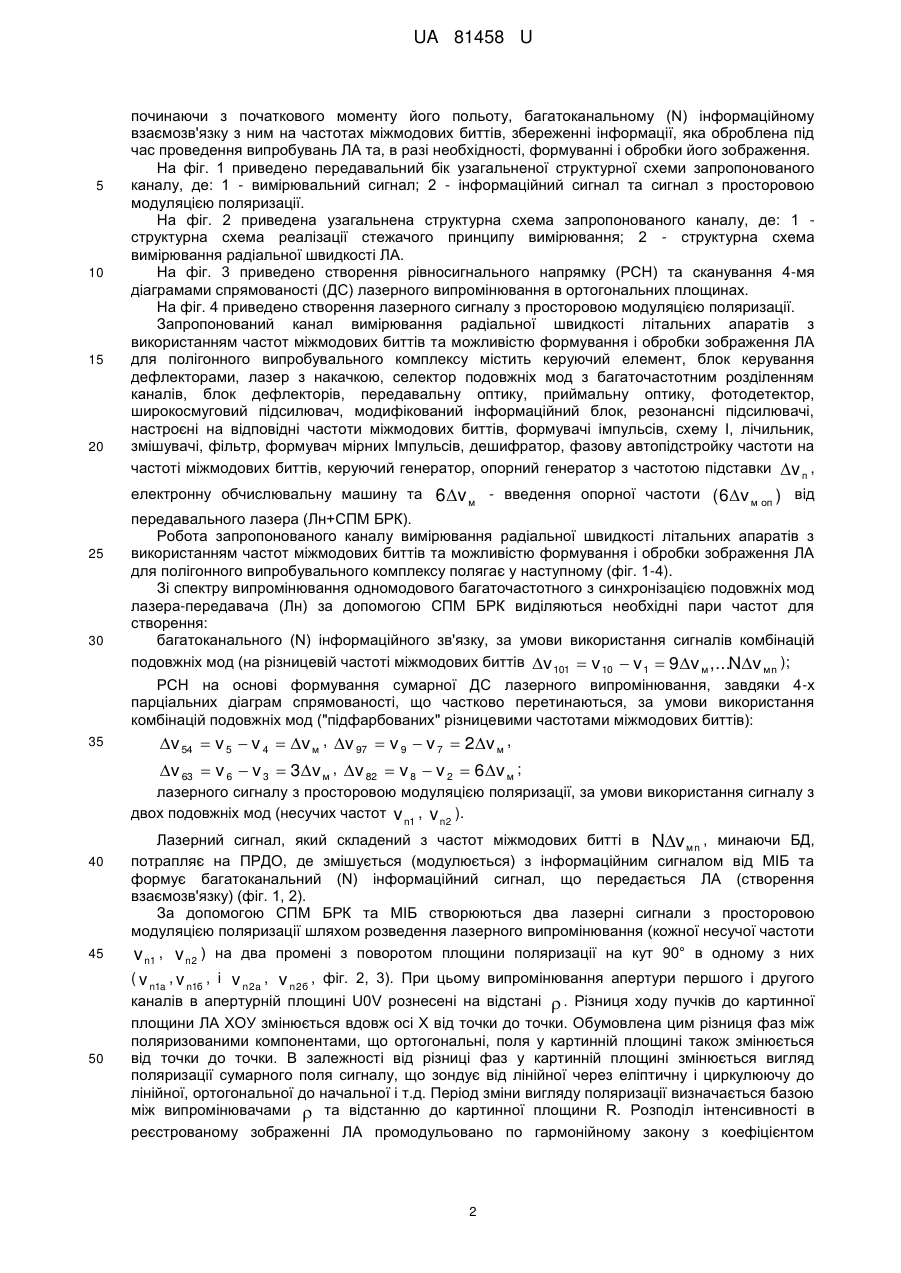

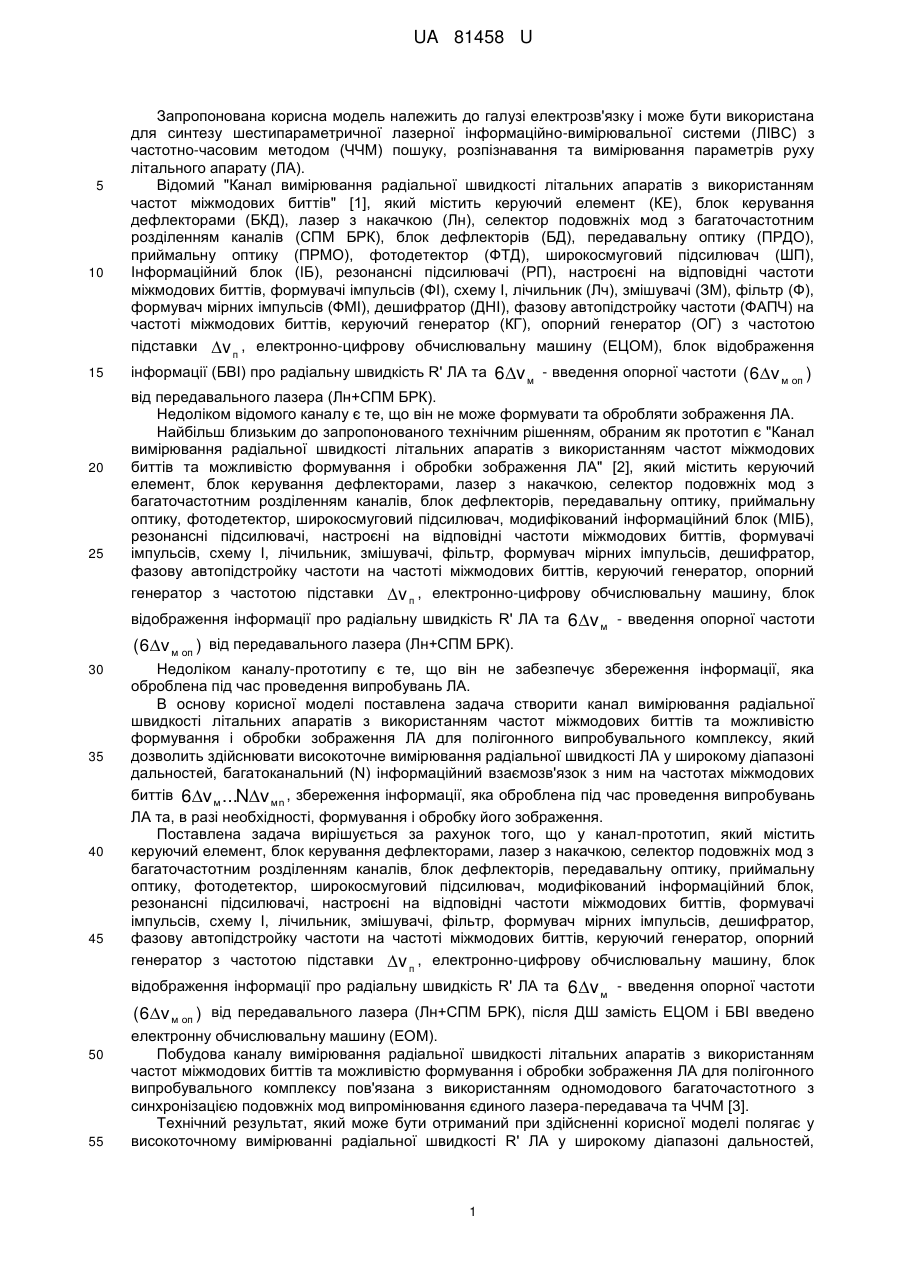

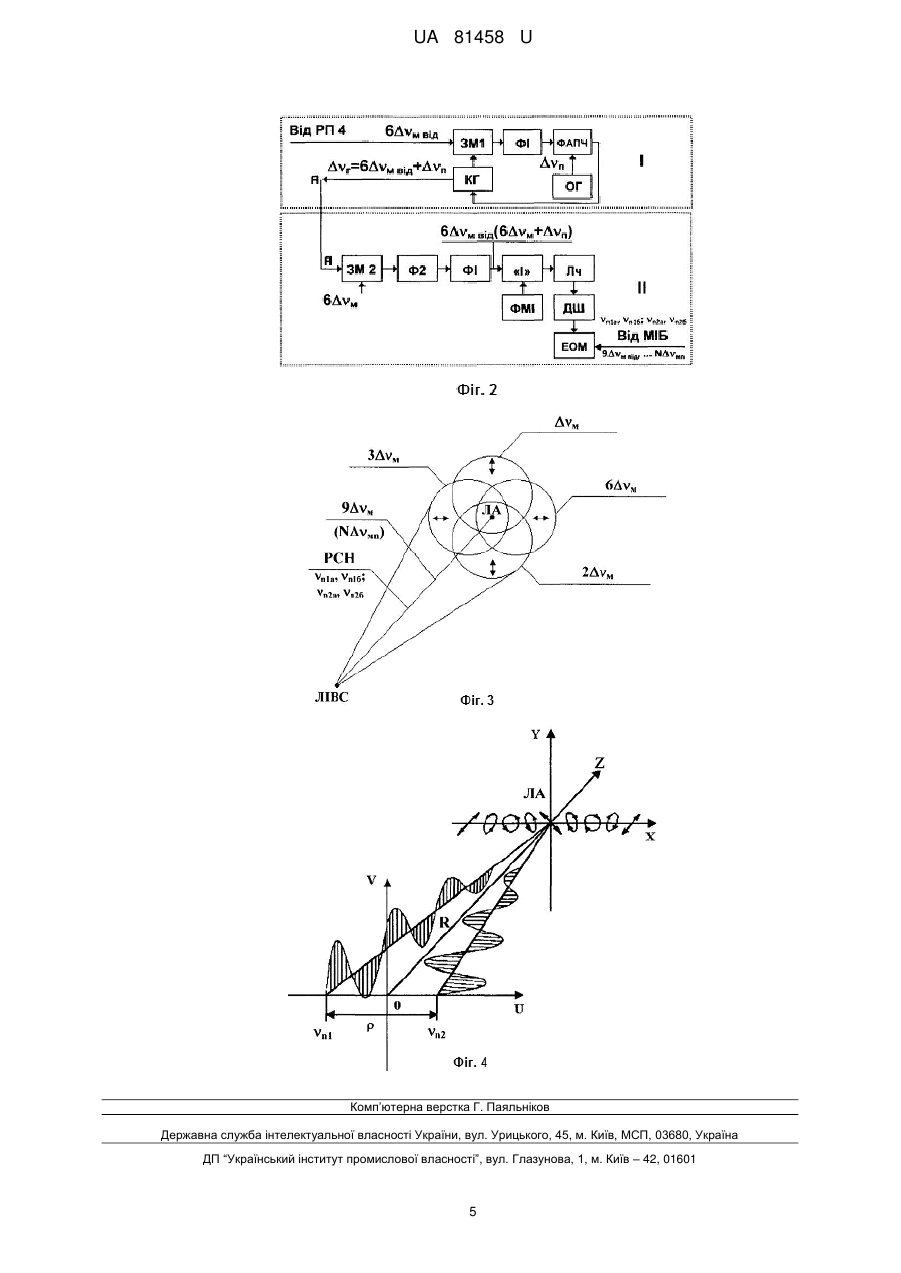

Реферат: Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та можливістю формування і обробки зображення ЛА для полігонного випробувального комплексу, містить керуючий елемент, блок керування дефлекторами, лазер з накачкою (Лн), селектор подовжніх мод з багаточастотним розділенням каналів (СПМ БРК), блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, модифікований інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, схему I, лічильник, змішувачі, фільтр, формувач мірних імпульсів, дешифратор (ДШ), фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки v п та 6v м - введення опорної частоти ( 6v м оп ) від передавального лазера (Лн+СПМ БРК). Після ДШ замість електронно-цифрової обчислювальної машини і блока відображення інформації про радіальну швидкість R' літального апарата введено електронну обчислювальну машину. UA 81458 U (12) UA 81458 U UA 81458 U 5 10 15 20 25 Запропонована корисна модель належить до галузі електрозв'язку і може бути використана для синтезу шестипараметричної лазерної інформаційно-вимірювальної системи (ЛІВС) з частотно-часовим методом (ЧЧМ) пошуку, розпізнавання та вимірювання параметрів руху літального апарату (ЛА). Відомий "Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів" [1], який містить керуючий елемент (КЕ), блок керування дефлекторами (БКД), лазер з накачкою (Лн), селектор подовжніх мод з багаточастотним розділенням каналів (СПМ БРК), блок дефлекторів (БД), передавальну оптику (ПРДО), приймальну оптику (ПРМО), фотодетектор (ФТД), широкосмуговий підсилювач (ШП), Інформаційний блок (ІБ), резонансні підсилювачі (РП), настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів (ФІ), схему I, лічильник (Лч), змішувачі (ЗМ), фільтр (Ф), формувач мірних імпульсів (ФМІ), дешифратор (ДНІ), фазову автопідстройку частоти (ФАПЧ) на частоті міжмодових биттів, керуючий генератор (КГ), опорний генератор (ОГ) з частотою підставки v п , електронно-цифрову обчислювальну машину (ЕЦОМ), блок відображення інформації (БВІ) про радіальну швидкість R' ЛА та 6v м - введення опорної частоти (6v м оп ) від передавального лазера (Лн+СПМ БРК). Недоліком відомого каналу є те, що він не може формувати та обробляти зображення ЛА. Найбільш близьким до запропонованого технічним рішенням, обраним як прототип є "Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та можливістю формування і обробки зображення ЛА" [2], який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, модифікований інформаційний блок (МІБ), резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, схему I, лічильник, змішувачі, фільтр, формувач мірних імпульсів, дешифратор, фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки v п , електронно-цифрову обчислювальну машину, блок відображення інформації про радіальну швидкість R' ЛА та 6v м - введення опорної частоти (6v м оп ) від передавального лазера (Лн+СПМ БРК). 30 35 40 45 Недоліком каналу-прототипу є те, що він не забезпечує збереження інформації, яка оброблена під час проведення випробувань ЛА. В основу корисної моделі поставлена задача створити канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та можливістю формування і обробки зображення ЛА для полігонного випробувального комплексу, який дозволить здійснювати високоточне вимірювання радіальної швидкості ЛА у широкому діапазоні дальностей, багатоканальний (N) інформаційний взаємозв'язок з ним на частотах міжмодових биттів 6v м ...Nv мn , збереження інформації, яка оброблена під час проведення випробувань ЛА та, в разі необхідності, формування і обробку його зображення. Поставлена задача вирішується за рахунок того, що у канал-прототип, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, модифікований інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, схему I, лічильник, змішувачі, фільтр, формувач мірних імпульсів, дешифратор, фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки v п , електронно-цифрову обчислювальну машину, блок відображення інформації про радіальну швидкість R' ЛА та 6v м - введення опорної частоти (6v м оп ) від передавального лазера (Лн+СПМ БРК), після ДШ замість ЕЦОМ і БВІ введено 50 55 електронну обчислювальну машину (ЕОМ). Побудова каналу вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та можливістю формування і обробки зображення ЛА для полігонного випробувального комплексу пов'язана з використанням одномодового багаточастотного з синхронізацією подовжніх мод випромінювання єдиного лазера-передавача та ЧЧМ [3]. Технічний результат, який може бути отриманий при здійсненні корисної моделі полягає у високоточному вимірюванні радіальної швидкості R' ЛА у широкому діапазоні дальностей, 1 UA 81458 U 5 10 15 20 починаючи з початкового моменту його польоту, багатоканальному (N) інформаційному взаємозв'язку з ним на частотах міжмодових биттів, збереженні інформації, яка оброблена під час проведення випробувань ЛА та, в разі необхідності, формуванні і обробки його зображення. На фіг. 1 приведено передавальний бік узагальненої структурної схеми запропонованого каналу, де: 1 - вимірювальний сигнал; 2 - інформаційний сигнал та сигнал з просторовою модуляцією поляризації. На фіг. 2 приведена узагальнена структурна схема запропонованого каналу, де: 1 структурна схема реалізації стежачого принципу вимірювання; 2 - структурна схема вимірювання радіальної швидкості ЛА. На фіг. 3 приведено створення рівносигнального напрямку (РСН) та сканування 4-мя діаграмами спрямованості (ДС) лазерного випромінювання в ортогональних площинах. На фіг. 4 приведено створення лазерного сигналу з просторовою модуляцією поляризації. Запропонований канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та можливістю формування і обробки зображення ЛА для полігонного випробувального комплексу містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, модифікований інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, схему I, лічильник, змішувачі, фільтр, формувач мірних Імпульсів, дешифратор, фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки v п , електронну обчислювальну машину та 25 30 35 6v м - введення опорної частоти (6v м оп ) від передавального лазера (Лн+СПМ БРК). Робота запропонованого каналу вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та можливістю формування і обробки зображення ЛА для полігонного випробувального комплексу полягає у наступному (фіг. 1-4). Зі спектру випромінювання одномодового багаточастотного з синхронізацією подовжніх мод лазера-передавача (Лн) за допомогою СПМ БРК виділяються необхідні пари частот для створення: багатоканального (N) інформаційного зв'язку, за умови використання сигналів комбінацій подовжніх мод (на різницевій частоті міжмодових биттів v 101  v 10  v 1  9v м ,...Nv мn ); РСН на основі формування сумарної ДС лазерного випромінювання, завдяки 4-х парціальних діаграм спрямованості, що частково перетинаються, за умови використання комбінацій подовжніх мод ("підфарбованих" різницевими частотами міжмодових биттів): v 54  v 5  v 4  v м , v 97  v 9  v 7  2v м , v 63  v 6  v 3  3v м , v 82  v 8  v 2  6v м ; лазерного сигналу з просторовою модуляцією поляризації, за умови використання сигналу з двох подовжніх мод (несучих частот v n1 , v n2 ). 40 45 50 Лазерний сигнал, який складений з частот міжмодових битті в Nv мn , минаючи БД, потрапляє на ПРДО, де змішується (модулюється) з інформаційним сигналом від МІБ та формує багатоканальний (N) інформаційний сигнал, що передається ЛА (створення взаємозв'язку) (фіг. 1, 2). За допомогою СПМ БРК та МІБ створюються два лазерні сигнали з просторовою модуляцією поляризації шляхом розведення лазерного випромінювання (кожної несучої частоти v n1 , v n2 ) на два промені з поворотом площини поляризації на кут 90° в одному з них ( v n1a , v n1б , і v n 2 a , v n 2 б , фіг. 2, 3). При цьому випромінювання апертури першого і другого каналів в апертурній площині U0V рознесені на відстані  . Різниця ходу пучків до картинної площини ЛА ХОУ змінюється вдовж осі X від точки до точки. Обумовлена цим різниця фаз між поляризованими компонентами, що ортогональні, поля у картинній площині також змінюється від точки до точки. В залежності від різниці фаз у картинній площині змінюється вигляд поляризації сумарного поля сигналу, що зондує від лінійної через еліптичну і циркулюючу до лінійної, ортогональної до начальної і т.д. Період зміни вигляду поляризації визначається базою між випромінювачами  та відстанню до картинної площини R. Розподіл інтенсивності в реєстрованому зображенні ЛА промодульовано по гармонійному закону з коефіцієнтом 2 UA 81458 U модуляції, дорівнює значенню ступеня поляризації випромінювання, що відбито, в даній ділянці поверхні ЛА. Водночас імпульсний лазерний сигнал (вимірювальний) частот міжмодових биттів v м , 2v м , 3v м та 6v м надходить на БД, що складається з 4-х п'єзоелектричних дефлекторів. 5 Парціальні ДС лазерного випромінювання попарно зустрічно сканують БД у кожній з двох ортогональних площин (фіг. 1, 2). Період сканування задається БКД, який разом з Лн живляться від керуючого елемента. Проходячи через ПРДО, груповий лазерний імпульсний сигнал пар частот v 5 , v 4  v м , v 9 , v 7  2v м , v 6 , v 3  3v м та v 8 , v 2  6v м фокусується в скановані точки простору, 10 оскільки здійснюється зустрічне сканування двома парами ДС лазерного випромінювання у кожній з двох ортогональних площин  і  або X і У. При цьому груповий (інформаційний) лазерний сигнал частот 15 20 25 9v м ...Nv мn та лазерні сигнали з просторовою модуляцією поляризації ( v n1a , v n1б , і v n 2 a , v n 2 б ) проходять вдовж РСН (фіг. 2). При відбитті лазерного сигналу з просторовою модуляцією поляризації, що зондує, від поверхні ЛА змінюються амплітудні і фазові співвідношення між ортогонально поляризаційними компонентами, параметри їх поляризаційні і, відповідно, комплексні коефіцієнти когерентності відбитого поля. Просторовий розподіл поляризаційних характеристик такого відбитого сигналу по зміні контрасту модуляційної структури зображення несе також інформацію про типи матеріалів у складі поверхні ЛА, їх характеристики і тощо, тому у модифікованому інформаційному блоці здійснюється поляризаційна обробка поля, що приймається. Прийняті ПРМО від ЛА, відбиті в процесі сканування 4-ох ДС лазерного випромінювання, лазерні імпульсні сигнали і огинаючи сигнали ДС за допомогою ФТД перетворюються в електричні імпульсні сигнали на різницевих частотах міжмодових биттів. Підсилені ШП, вони розподіляються: - в МІБ для обробки інформації (9 v м від ...Nv мn ) , яка приймається від ЛА і відбитих лазерних сигналів з просторовою модуляцією поляризації, що зондує, від поверхні ЛА - по РП, що настроєні на відповідні частоти v м від , 2v м від , 3v м від , 6v м від . (PП 6v м ) , формують сигнал для визначення радіальної швидкості R' ЛА, а РП1 PПv м ) , РП2(PП2v м ) і ( РП3(PП3v м ) - формують сигнали для інших вимірювальних каналів ЛІВС. При цьому імпульсні сигнали радіочастоти, що надходять з РП 4 30 Принцип вимірювання радіальної швидкості ЛА для ЛІВС полягає у наступному (фіг. 1, 2). На перший змішувач (ЗМ1) від РП4(PП6v м ) подається сигнал з частотою 6v м від , який змішується через зворотній зв'язок з сумішшю частот 35 6v м від  v м п , від КГ та фільтрується. У ФАПЧ на частоті міжмодових биттів цей сигнал змішується з частотою v п від м г з виходу А керуючого генератора подається на вхід другого змішувача (ЗМ2), де змішується з опорною частотою 6v м . ОГ. Отриманий сигнал з частотою Сигнал різницевої частоти 6 v м від  ( v м  v м п ) , отриманий з виходу Ф2, через ФІ, 40 45 надходить на схему "І". На лічильник проходить пачка імпульсів, обумовлена мірним інтервалом від ФМІ. Виділена дешифратором кількість рахункових Імпульсів пропорційна частоті мм допл , перетворюється у ЕОМ у цифроаналоговий сигнал, що у цифровому вигляді відображає радіальну швидкість ЛА на цифровому табло. Для збереження інформації, яка оброблена під час проведення випробувань ЛА, в пам'яті ЕОМ використовується база даних - сукупність взаємопов'язаних даних, організованих у відповідності до схеми даних таким чином, щоб з ними міг працювати користувач. Кількість інформаційних каналів (N) залежить від кількості комбінацій парних мод (несучих частот v n ), які мають необхідні вихідні характеристики для використання. Формування сумарної ДС лазерного випромінювання, створення РСН, інформаційного каналу І лазерного сигналу з просторовою модуляцією поляризації для каналу, що 3 UA 81458 U 5 10 15 пропонується, пов'язано із задоволенням жорстких вимог, що пред'являються до спектра випромінювання одномодового багаточастотного лазера-передавача, тобто високоточної синхронізації подовжніх мод і стабілізації частот міжмодових биттів. Джерела інформації: 1. Патент на корисну модель № 48401, Україна, MПKG01 S 17/42, G01 S 17/66. Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів. /О.В. Коломійцев, В.В. Бєлімов, Д.Г. Васильєв та ін. - № u200911401; заяв. 09.11.2009; опубл. 10.03.2010; Бюл. № 5-10 с. 2. Патент на корисну модель № 55502, Україна, МПК G01 S 17/42, G01 S 17/66. Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та можливістю формування і обробки зображення ЛА. /О.В. Коломійцев, Г.В. Альошин, В.В. Бєлімов та ін. - № u201008907; заяв. 16.07.2010; опубл. 10.12.2010; Бюл. № 23.-10 с. 3. Патент на корисну модель № 55645, Україна, МПК G01 S 17/42, G01 S 17/66. Частотночасовий метод пошуку, розпізнавання та вимірювання параметрів руху літального апарату. /О.В. Коломійцев - № u201005225; заяв. 29.04.2010; опубл. 27.12.2010; Бюл. № 24.-14 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та можливістю формування і обробки зображення ЛА для полігонного випробувального комплексу, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою (Лн), селектор подовжніх мод з багаточастотним розділенням каналів (СПМ БРК), блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, модифікований інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, схему I, лічильник, змішувачі, фільтр, формувач мірних імпульсів, дешифратор (ДШ), фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки v п та 6v м - введення опорної частоти ( 6v м оп ) від передавального лазера (Лн+СПМ БРК), який відрізняється тим, що після ДШ замість електронно-цифрової обчислювальної машини і блока відображення інформації про радіальну швидкість R' літального апарата введено електронну обчислювальну машину. 4 UA 81458 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
