Знімна ручка до кухонного приладдя

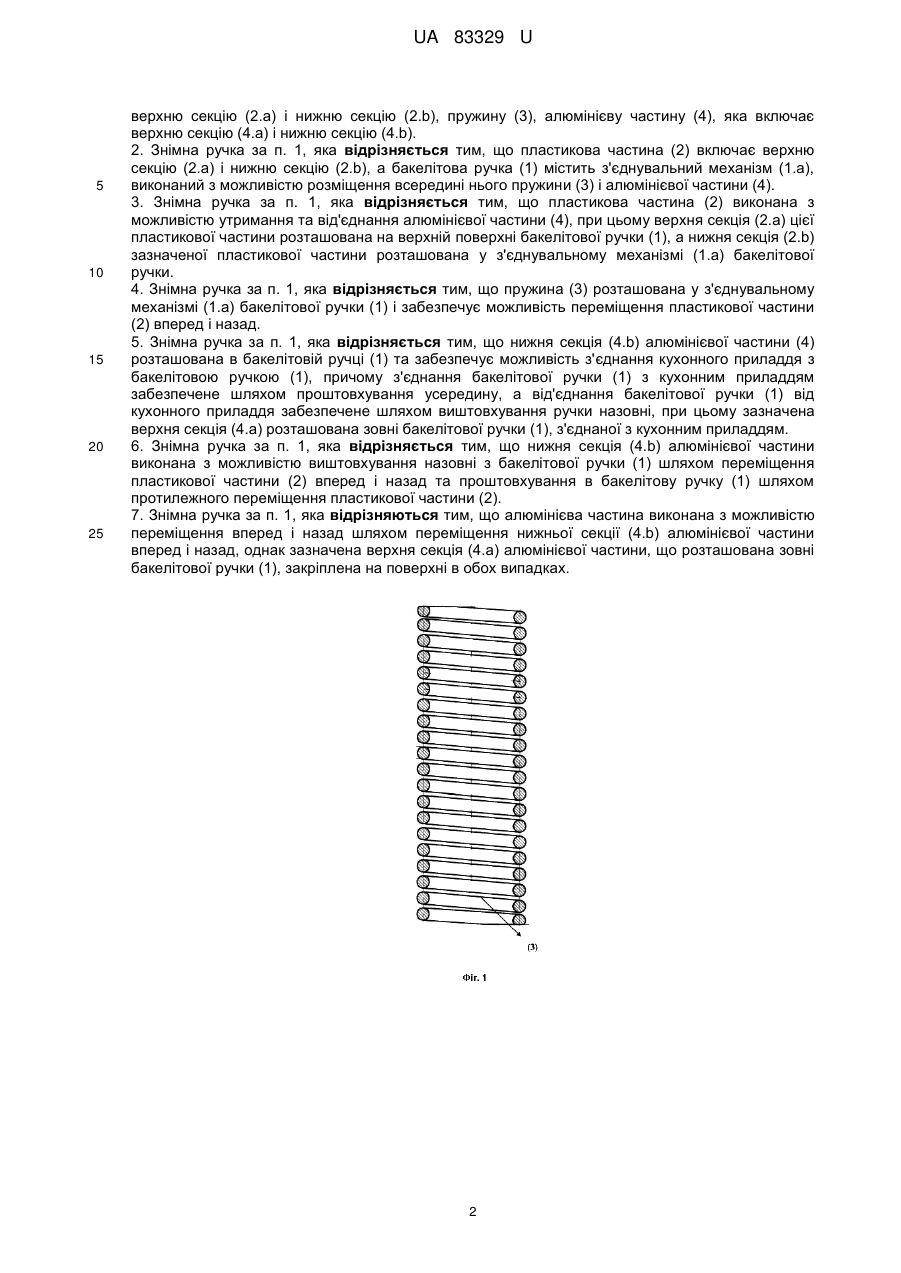

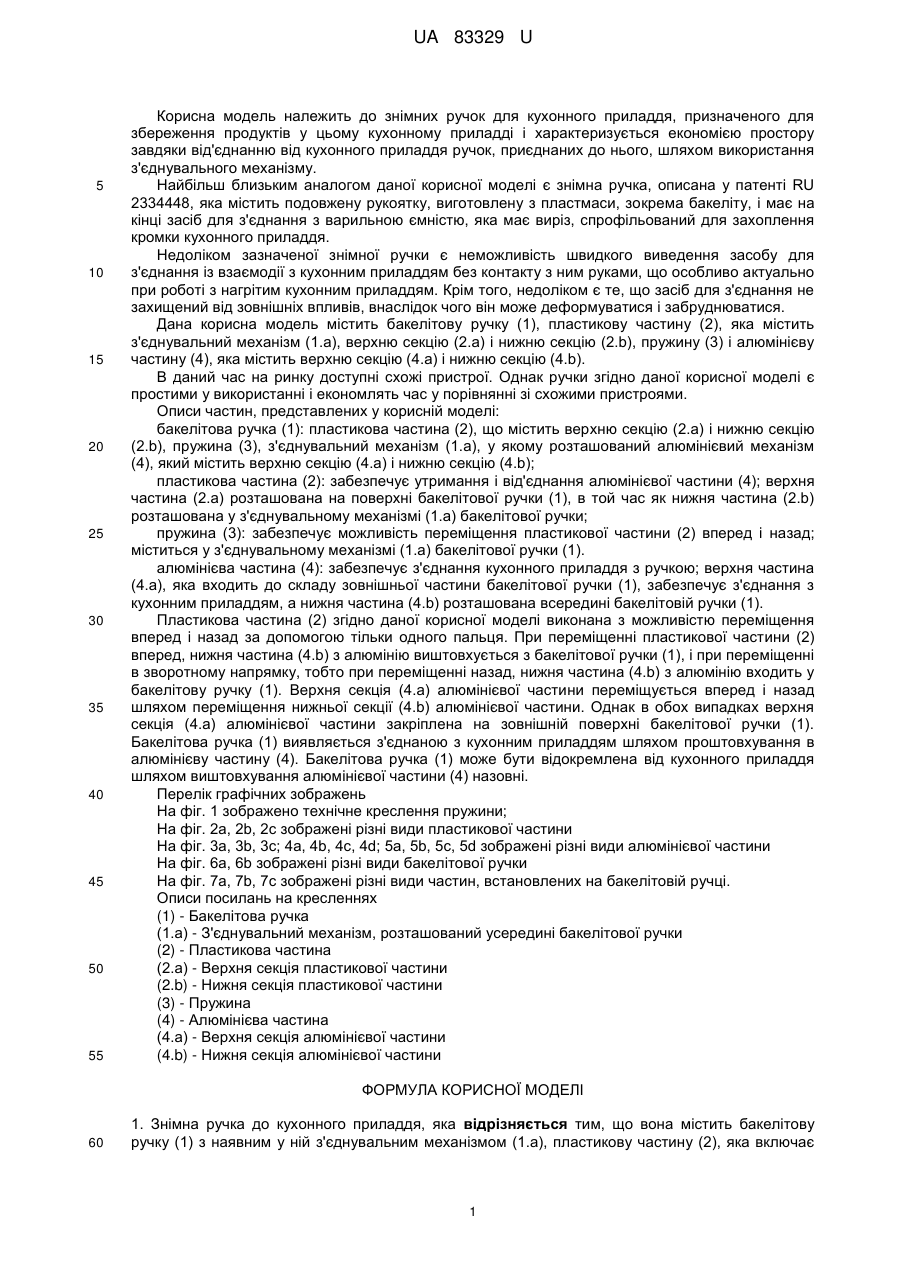

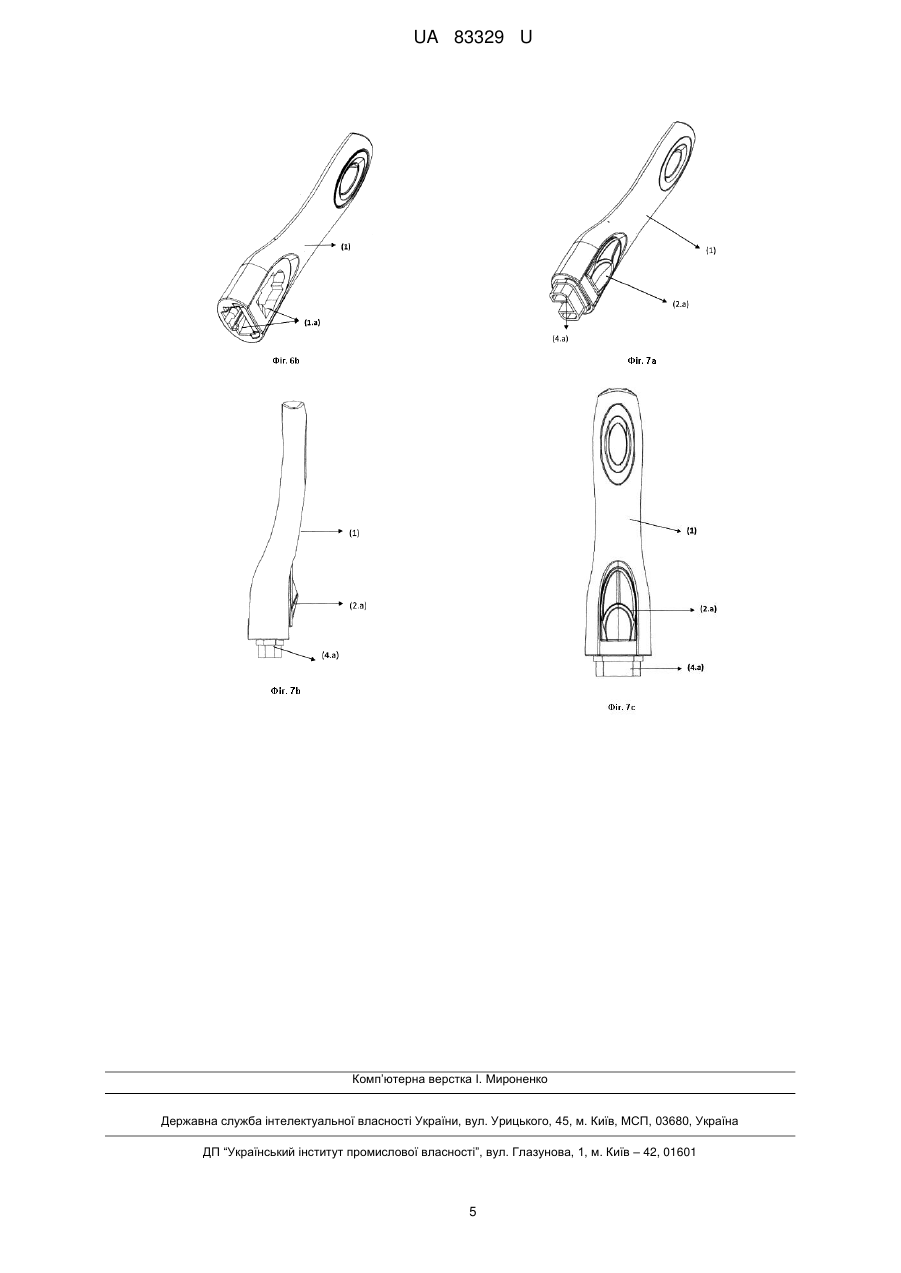

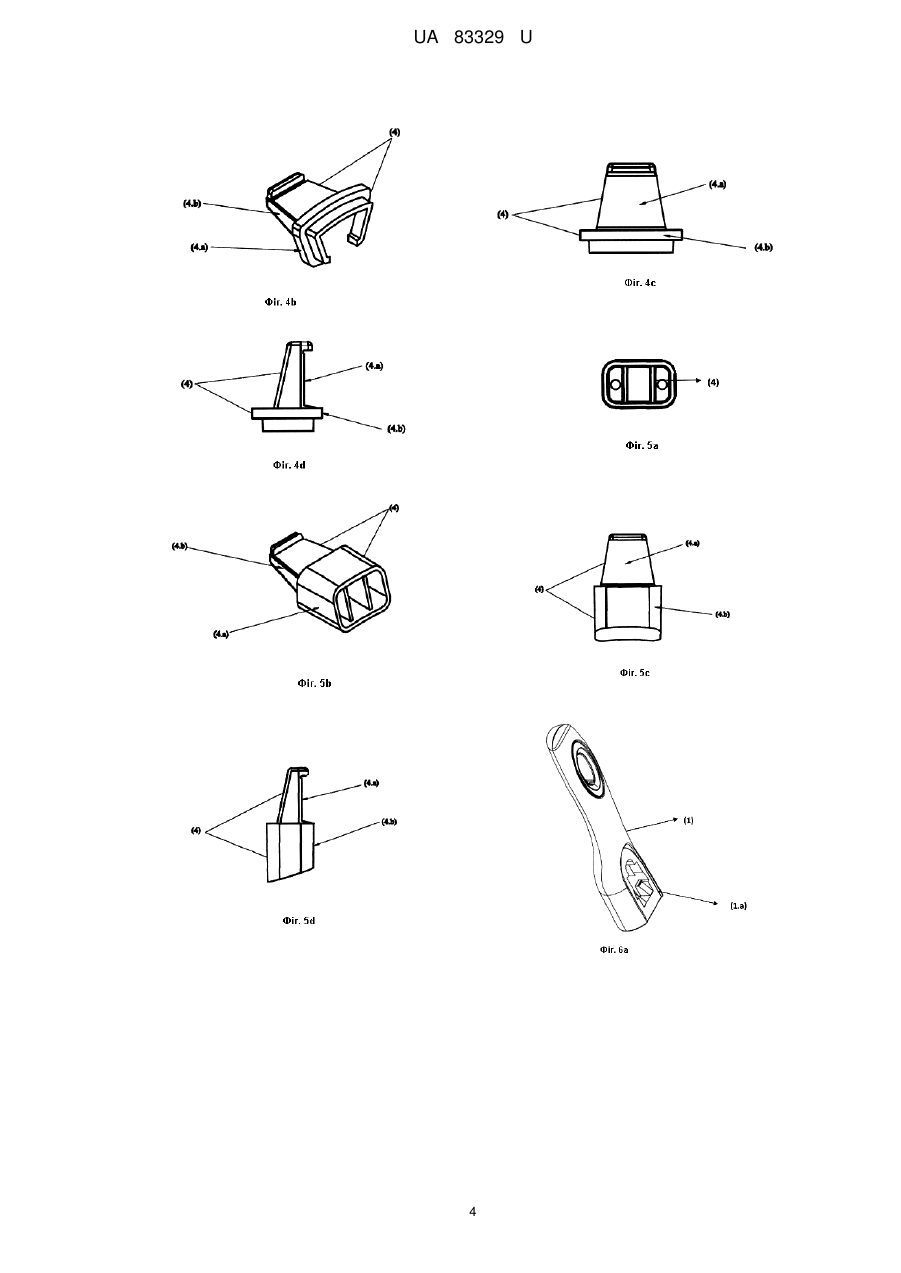

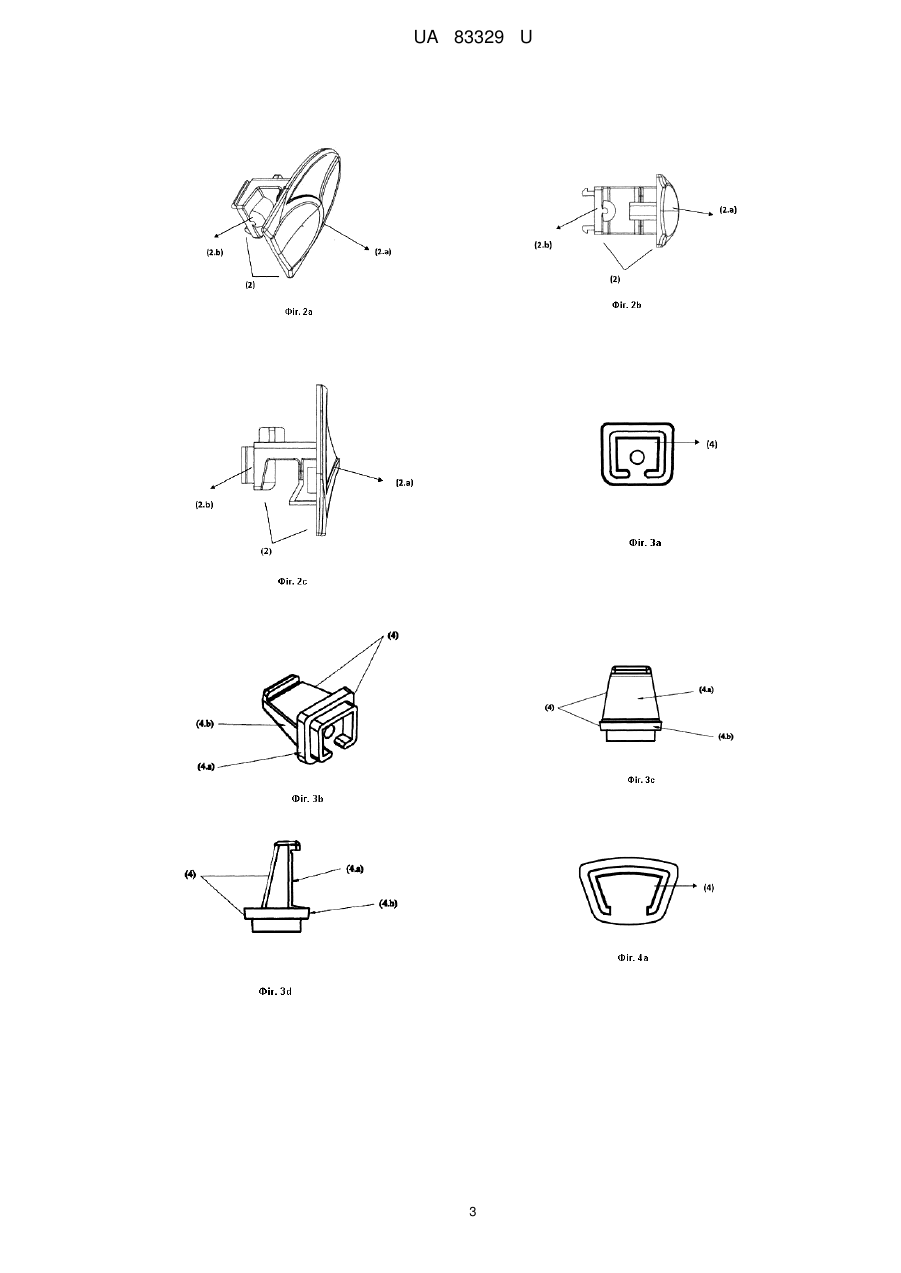

Реферат: Знімна ручка до кухонного приладдя містить бакелітову ручку з наявним у ній з'єднувальним механізмом, пластикову частину, яка включає верхню секцію і нижню секцію, пружину, алюмінієву частину, яка включає верхню секцію і нижню секцію. UA 83329 U (54) ЗНІМНА РУЧКА ДО КУХОННОГО ПРИЛАДДЯ UA 83329 U UA 83329 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до знімних ручок для кухонного приладдя, призначеного для збереження продуктів у цьому кухонному приладді і характеризується економією простору завдяки від'єднанню від кухонного приладдя ручок, приєднаних до нього, шляхом використання з'єднувального механізму. Найбільш близьким аналогом даної корисної моделі є знімна ручка, описана у патенті RU 2334448, яка містить подовжену рукоятку, виготовлену з пластмаси, зокрема бакеліту, і має на кінці засіб для з'єднання з варильною ємністю, яка має виріз, спрофільований для захоплення кромки кухонного приладдя. Недоліком зазначеної знімної ручки є неможливість швидкого виведення засобу для з'єднання із взаємодії з кухонним приладдям без контакту з ним руками, що особливо актуально при роботі з нагрітим кухонним приладдям. Крім того, недоліком є те, що засіб для з'єднання не захищений від зовнішніх впливів, внаслідок чого він може деформуватися і забруднюватися. Дана корисна модель містить бакелітову ручку (1), пластикову частину (2), яка містить з'єднувальний механізм (1.а), верхню секцію (2.а) і нижню секцію (2.b), пружину (3) і алюмінієву частину (4), яка містить верхню секцію (4.а) і нижню секцію (4.b). В даний час на ринку доступні схожі пристрої. Однак ручки згідно даної корисної моделі є простими у використанні і економлять час у порівнянні зі схожими пристроями. Описи частин, представлених у корисній моделі: бакелітова ручка (1): пластикова частина (2), що містить верхню секцію (2.а) і нижню секцію (2.b), пружина (3), з'єднувальний механізм (1.а), у якому розташований алюмінієвий механізм (4), який містить верхню секцію (4.а) і нижню секцію (4.b); пластикова частина (2): забезпечує утримання і від'єднання алюмінієвої частини (4); верхня частина (2.а) розташована на поверхні бакелітової ручки (1), в той час як нижня частина (2.b) розташована у з'єднувальному механізмі (1.а) бакелітової ручки; пружина (3): забезпечує можливість переміщення пластикової частини (2) вперед і назад; міститься у з'єднувальному механізмі (1.а) бакелітової ручки (1). алюмінієва частина (4): забезпечує з'єднання кухонного приладдя з ручкою; верхня частина (4.а), яка входить до складу зовнішньої частини бакелітової ручки (1), забезпечує з'єднання з кухонним приладдям, а нижня частина (4.b) розташована всередині бакелітовій ручки (1). Пластикова частина (2) згідно даної корисної моделі виконана з можливістю переміщення вперед і назад за допомогою тільки одного пальця. При переміщенні пластикової частини (2) вперед, нижня частина (4.b) з алюмінію виштовхується з бакелітової ручки (1), і при переміщенні в зворотному напрямку, тобто при переміщенні назад, нижня частина (4.b) з алюмінію входить у бакелітову ручку (1). Верхня секція (4.а) алюмінієвої частини переміщується вперед і назад шляхом переміщення нижньої секції (4.b) алюмінієвої частини. Однак в обох випадках верхня секція (4.а) алюмінієвої частини закріплена на зовнішній поверхні бакелітової ручки (1). Бакелітова ручка (1) виявляється з'єднаною з кухонним приладдям шляхом проштовхування в алюмінієву частину (4). Бакелітова ручка (1) може бути відокремлена від кухонного приладдя шляхом виштовхування алюмінієвої частини (4) назовні. Перелік графічних зображень На фіг. 1 зображено технічне креслення пружини; На фіг. 2а, 2b, 2с зображені різні види пластикової частини На фіг. 3а, 3b, 3с; 4а, 4b, 4с, 4d; 5а, 5b, 5c, 5d зображені різні види алюмінієвої частини На фіг. 6а, 6b зображені різні види бакелітової ручки На фіг. 7а, 7b, 7с зображені різні види частин, встановлених на бакелітовій ручці. Описи посилань на кресленнях (1) - Бакелітова ручка (1.а) - З'єднувальний механізм, розташований усередині бакелітової ручки (2) - Пластикова частина (2.а) - Верхня секція пластикової частини (2.b) - Нижня секція пластикової частини (3) - Пружина (4) - Алюмінієва частина (4.а) - Верхня секція алюмінієвої частини (4.b) - Нижня секція алюмінієвої частини ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Знімна ручка до кухонного приладдя, яка відрізняється тим, що вона містить бакелітову ручку (1) з наявним у ній з'єднувальним механізмом (1.а), пластикову частину (2), яка включає 1 UA 83329 U 5 10 15 20 25 верхню секцію (2.а) і нижню секцію (2.b), пружину (3), алюмінієву частину (4), яка включає верхню секцію (4.а) і нижню секцію (4.b). 2. Знімнаручка за п. 1, яка відрізняється тим, що пластикова частина (2) включає верхню секцію (2.а) і нижню секцію (2.b), а бакелітова ручка (1) містить з'єднувальний механізм (1.а), виконаний з можливістю розміщення всередині нього пружини (3) і алюмінієвої частини (4). 3. Знімна ручка за п. 1, яка відрізняється тим, що пластикова частина (2) виконана з можливістю утримання та від'єднання алюмінієвої частини (4), при цьому верхня секція (2.а) цієї пластикової частини розташована на верхній поверхні бакелітової ручки (1), а нижня секція (2.b) зазначеної пластикової частини розташована у з'єднувальному механізмі (1.а) бакелітової ручки. 4. Знімна ручка за п. 1, яка відрізняється тим, що пружина (3) розташована у з'єднувальному механізмі (1.а) бакелітової ручки (1) і забезпечує можливість переміщення пластикової частини (2) вперед і назад. 5. Знімна ручка за п. 1, яка відрізняється тим, що нижня секція (4.b) алюмінієвої частини (4) розташована в бакелітовій ручці (1) та забезпечує можливість з'єднання кухонного приладдя з бакелітовою ручкою (1), причому з'єднання бакелітової ручки (1) з кухонним приладдям забезпечене шляхом проштовхування усередину, а від'єднання бакелітової ручки (1) від кухонного приладдя забезпечене шляхом виштовхування ручки назовні, при цьому зазначена верхня секція (4.а) розташована зовні бакелітової ручки (1), з'єднаної з кухонним приладдям. 6. Знімна ручка за п. 1, яка відрізняється тим, що нижня секція (4.b) алюмінієвої частини виконана з можливістю виштовхування назовні з бакелітової ручки (1) шляхом переміщення пластикової частини (2) вперед і назад та проштовхування в бакелітову ручку (1) шляхом протилежного переміщення пластикової частини (2). 7. Знімна ручка за п. 1, яка відрізняються тим, що алюмінієва частина виконана з можливістю переміщення вперед і назад шляхом переміщення нижньої секції (4.b) алюмінієвої частини вперед і назад, однак зазначена верхня секція (4.а) алюмінієвої частини, що розташована зовні бакелітової ручки (1), закріплена на поверхні в обох випадках. 2 UA 83329 U 3 UA 83329 U 4 UA 83329 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
