Ручка трубопровідного крана

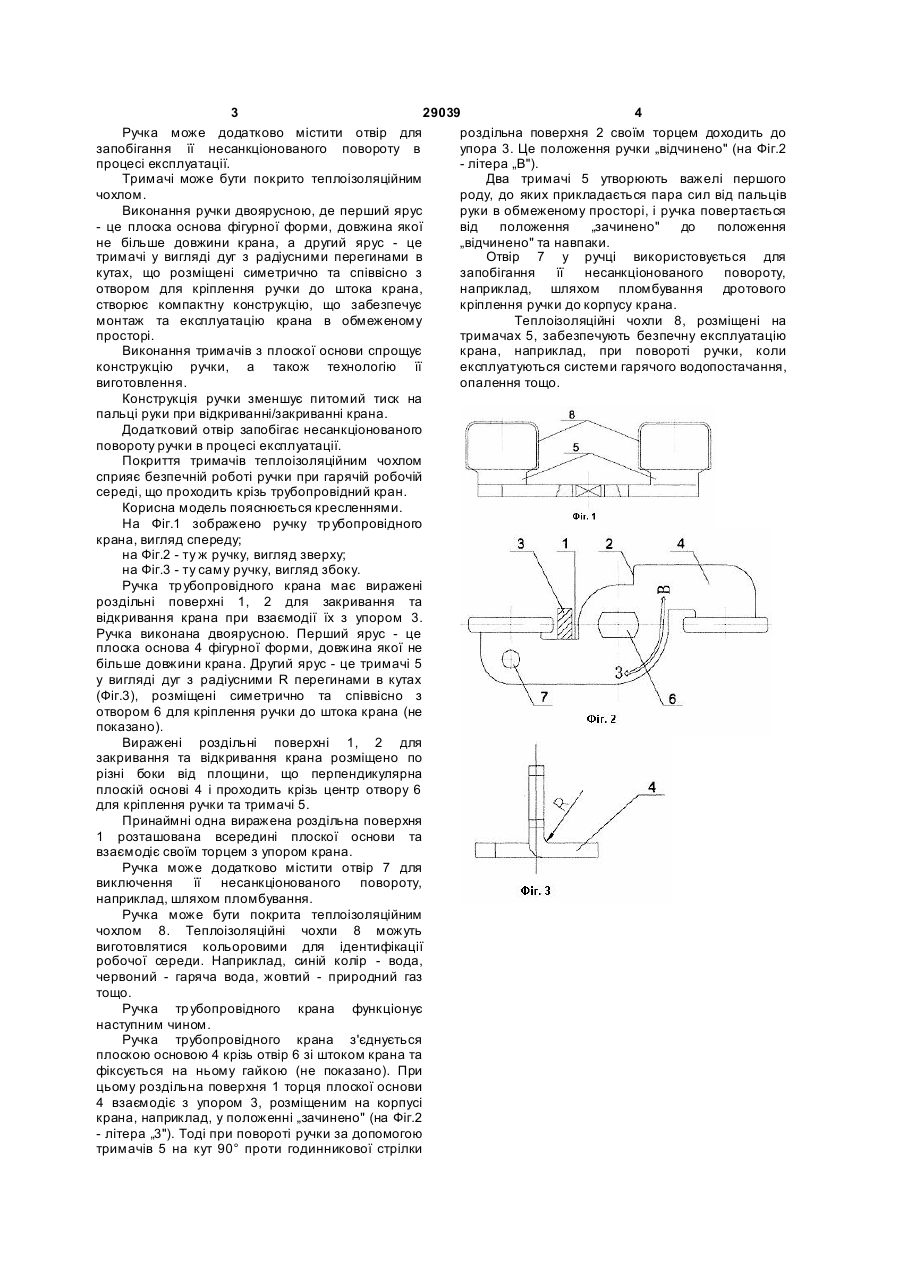

1. Ручка трубопровідного крана, що має виражені роздільні поверхні для відкривання та закривання крана, яка відрізняється тим, що вона виконана двоярусною, де перший ярус - це плоска основа фігурної форми, довжина якої не більше довжини крана, а другий ярус - це тримачі у вигляді дуг з радіусними перегинами в кутах, що виконані з плоскої основи та розміщені симетрично та співвісно з отвором для кріплення ручки до штока крана. 3 29039 4 Ручка може додатково містити отвір для роздільна поверхня 2 своїм торцем доходить до запобігання її несанкціонованого повороту в упора 3. Це положення ручки „відчинено" (на Фіг.2 процесі експлуатації. - літера „В"). Тримачі може бути покрито теплоізоляційним Два тримачі 5 утворюють важелі першого чохлом. роду, до яких прикладається пара сил від пальців Виконання ручки двоярусною, де перший ярус руки в обмеженому просторі, і ручка повертається - це плоска основа фігурної форми, довжина якої від положення „зачинено" до положення не більше довжини крана, а другий ярус - це „відчинено" та навпаки. тримачі у вигляді дуг з радіусними перегинами в Отвір 7 у ручці використовується для кутах, що розміщені симетрично та співвісно з запобігання її несанкціонованого повороту, отвором для кріплення ручки до штока крана, наприклад, шляхом пломбування дротового створює компактну конструкцію, що забезпечує кріплення ручки до корпусу крана. монтаж та експлуатацію крана в обмеженому Теплоізоляційні чохли 8, розміщені на просторі. тримачах 5, забезпечують безпечну експлуатацію Виконання тримачів з плоскої основи спрощує крана, наприклад, при повороті ручки, коли конструкцію ручки, а також технологію її експлуатуються системи гарячого водопостачання, виготовлення. опалення тощо. Конструкція ручки зменшує питомий тиск на пальці руки при відкриванні/закриванні крана. Додатковий отвір запобігає несанкціонованого повороту ручки в процесі експлуатації. Покриття тримачів теплоізоляційним чохлом сприяє безпечній роботі ручки при гарячій робочій середі, що проходить крізь трубопровідний кран. Корисна модель пояснюється кресленнями. На Фіг.1 зображено ручку тр убопровідного крана, вигляд спереду; на Фіг.2 - ту ж ручку, вигляд зверху; на Фіг.3 - ту саму ручку, вигляд збоку. Ручка тр убопровідного крана має виражені роздільні поверхні 1, 2 для закривання та відкривання крана при взаємодії їх з упором 3. Ручка виконана двоярусною. Перший ярус - це плоска основа 4 фігурної форми, довжина якої не більше довжини крана. Другий ярус - це тримачі 5 у вигляді дуг з радіусними R перегинами в кутах (Фіг.3), розміщені симетрично та співвісно з отвором 6 для кріплення ручки до штока крана (не показано). Виражені роздільні поверхні 1, 2 для закривання та відкривання крана розміщено по різні боки від площини, що перпендикулярна плоскій основі 4 і проходить крізь центр отвору 6 для кріплення ручки та тримачі 5. Принаймні одна виражена роздільна поверхня 1 розташована всередині плоскої основи та взаємодіє своїм торцем з упором крана. Ручка може додатково містити отвір 7 для виключення її несанкціонованого повороту, наприклад, шляхом пломбування. Ручка може бути покрита теплоізоляційним чохлом 8. Теплоізоляційні чохли 8 можуть виготовлятися кольоровими для ідентифікації робочої середи. Наприклад, синій колір - вода, червоний - гаряча вода, жовтий - природний газ тощо. Ручка тр убопровідного крана функціонує наступним чином. Ручка трубопровідного крана з'єднується плоскою основою 4 крізь отвір 6 зі штоком крана та фіксується на ньому гайкою (не показано). При цьому роздільна поверхня 1 торця плоскої основи 4 взаємодіє з упором 3, розміщеним на корпусі крана, наприклад, у положенні „зачинено" (на Фіг.2 - літера „3"). Тоді при повороті ручки за допомогою тримачів 5 на кут 90° проти годинникової стрілки
