Спосіб визначення потоків насичення регульованого перехрестя

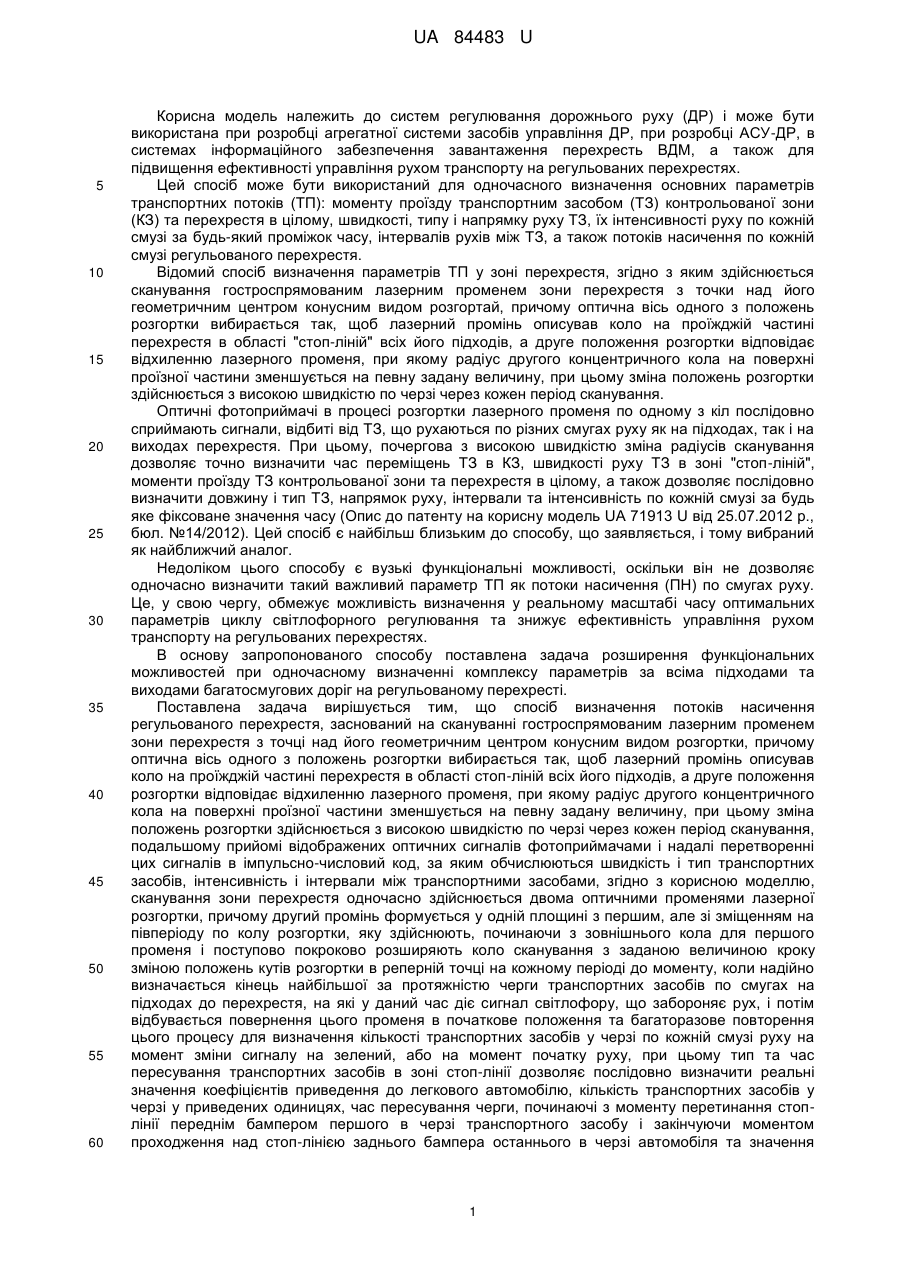

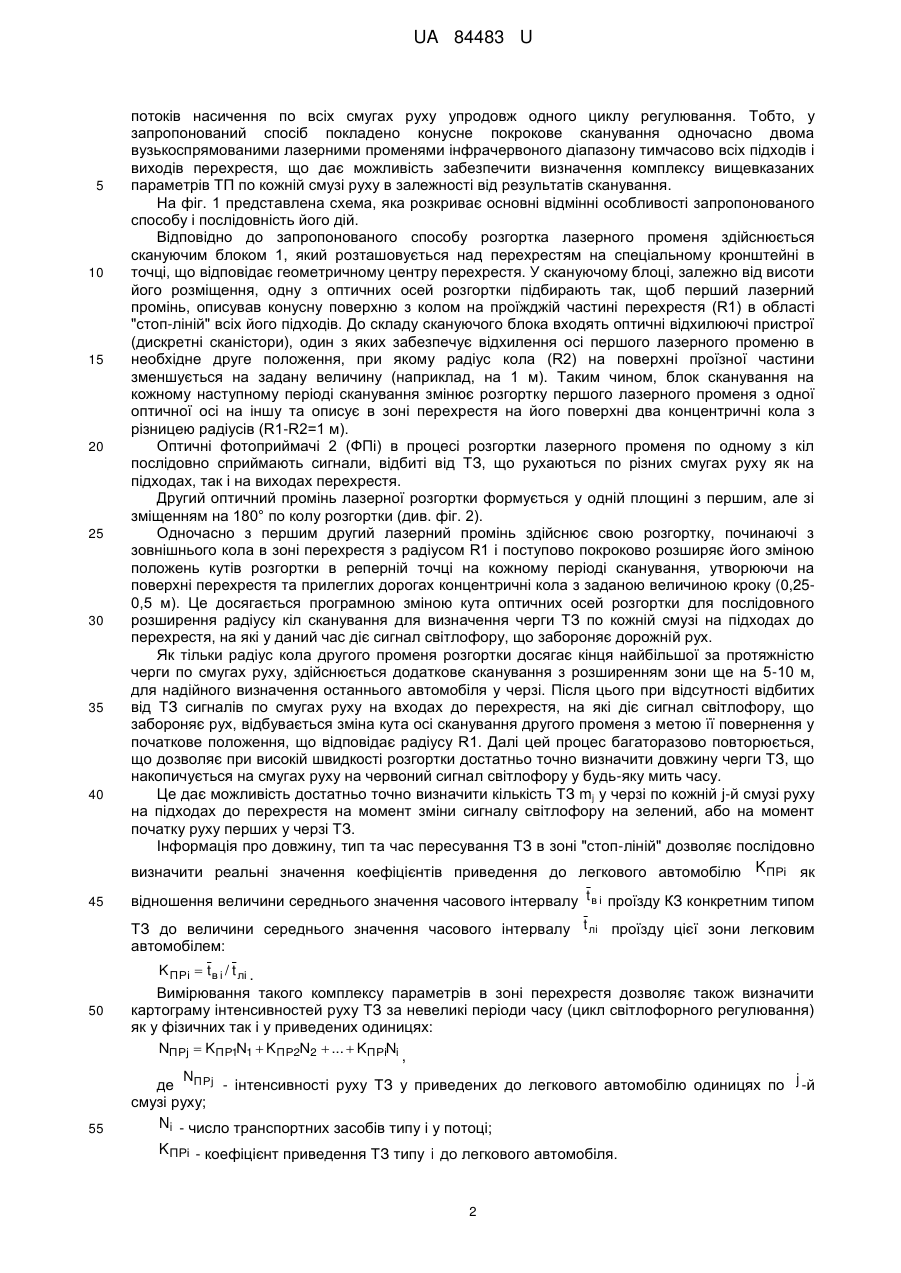

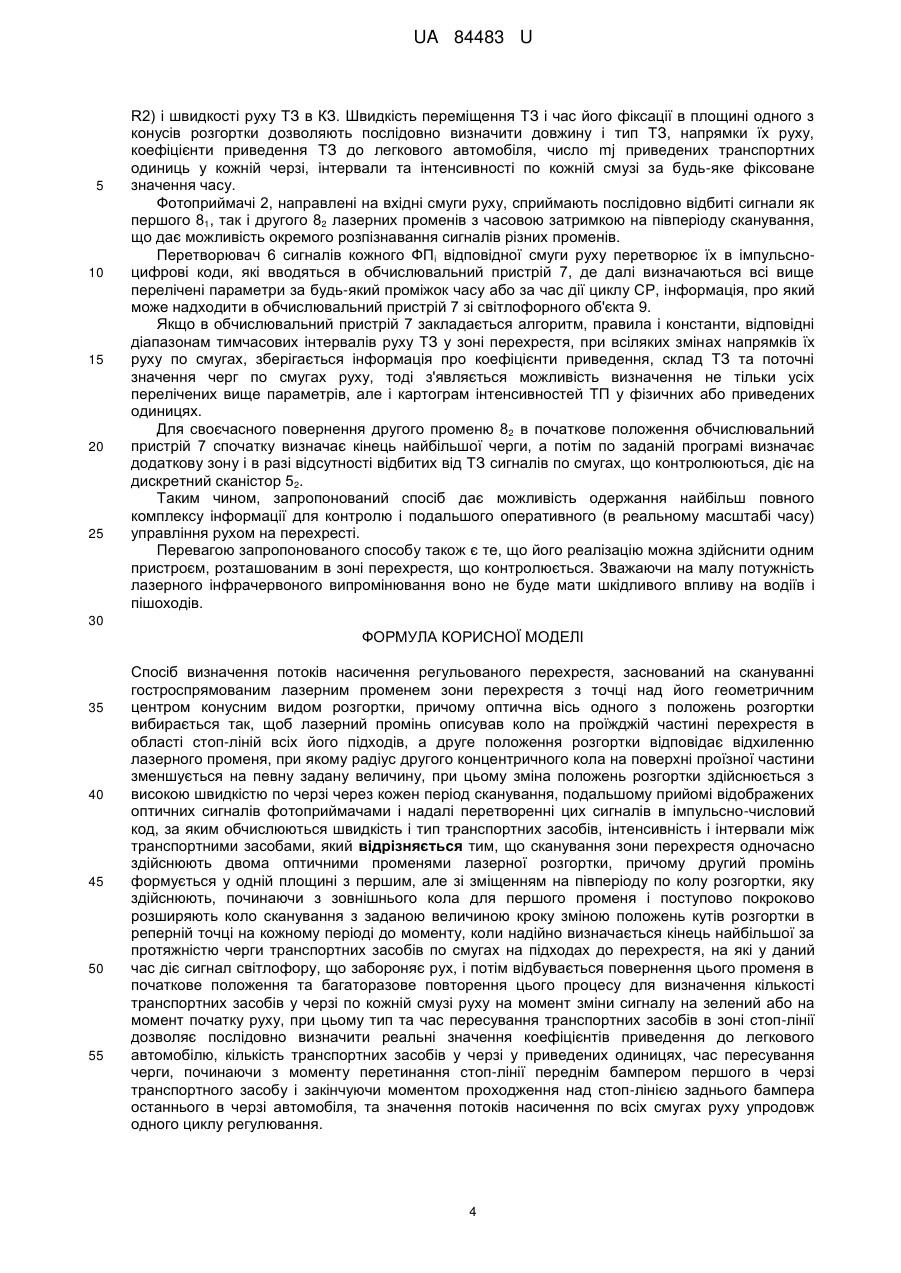

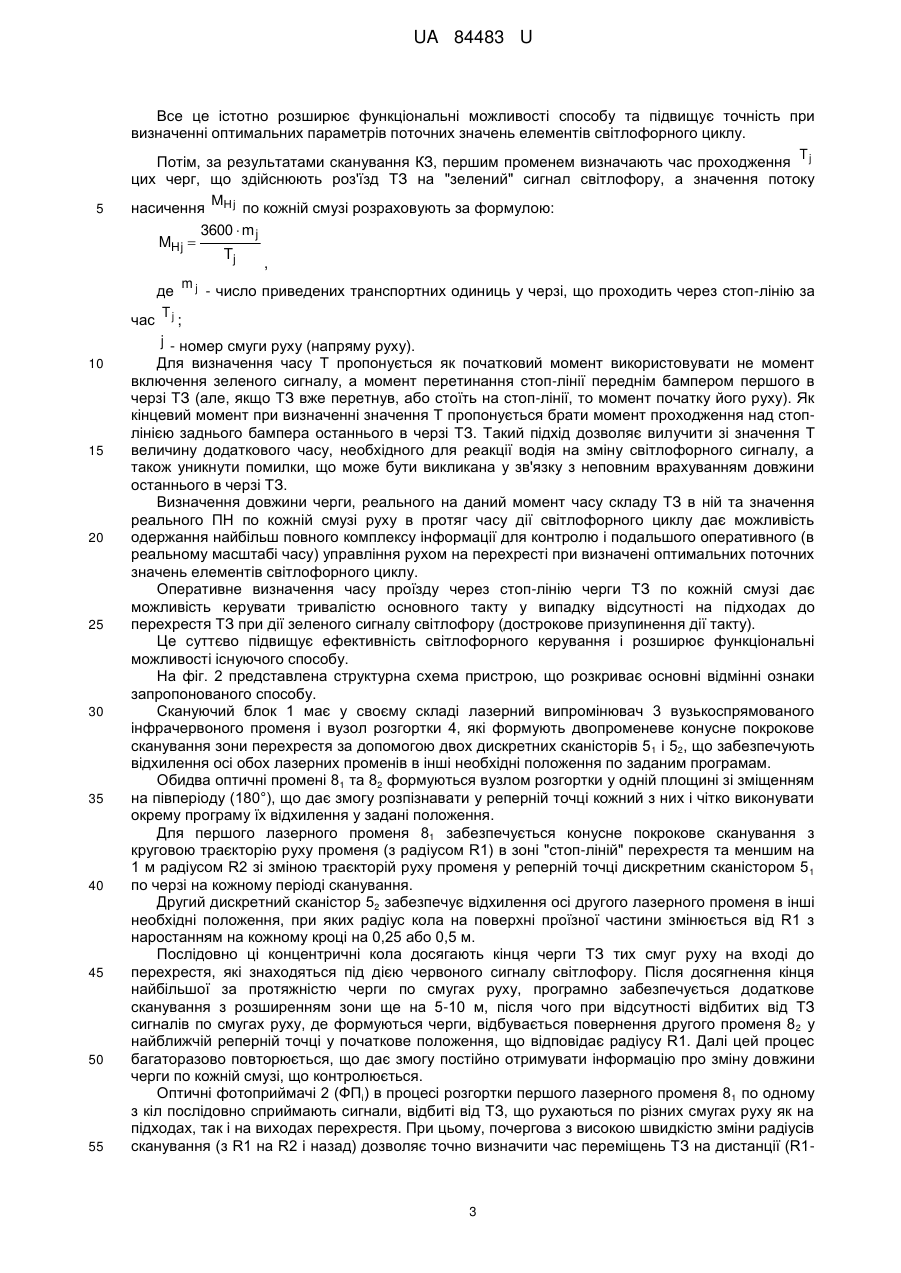

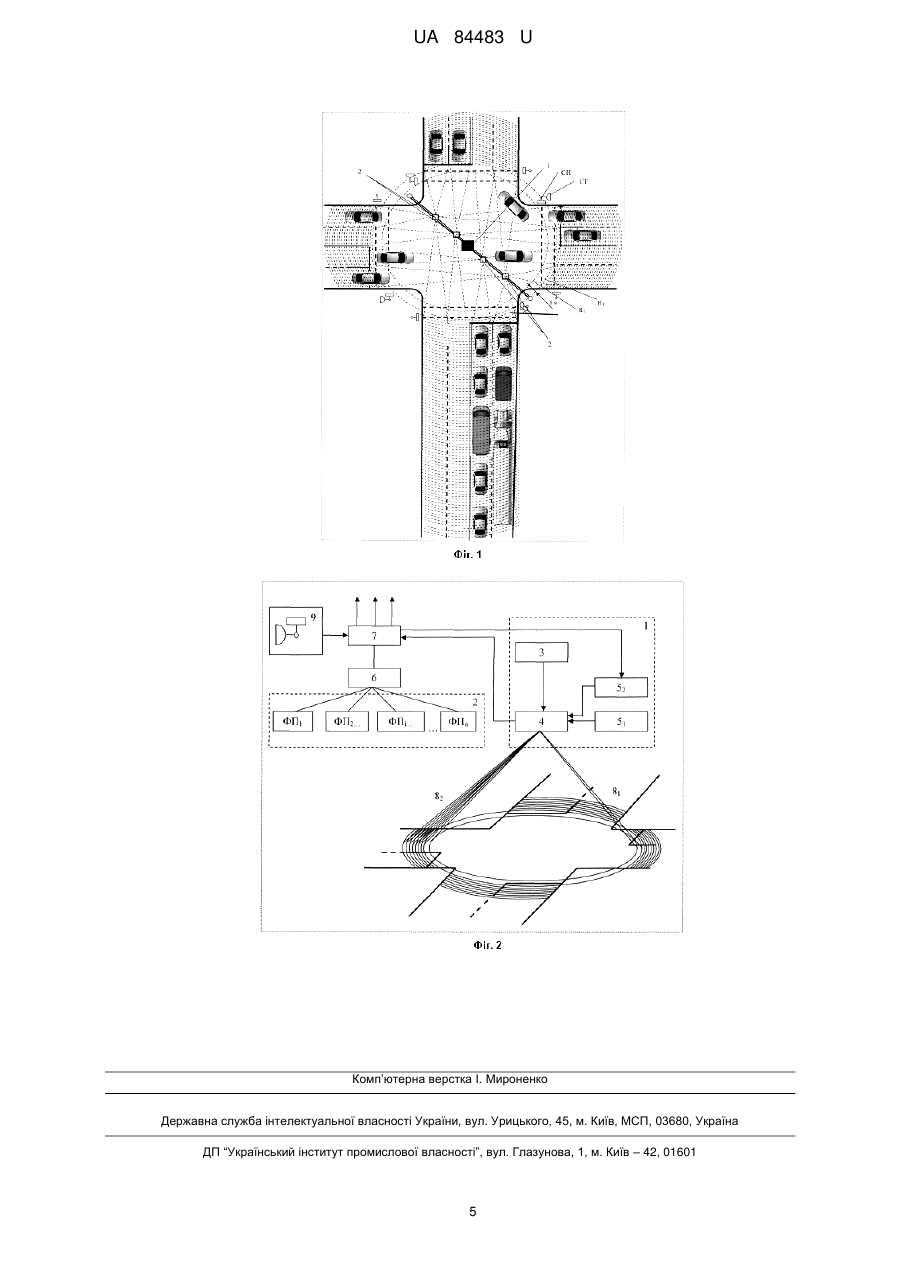

Реферат: Спосіб визначення потоків насичення регульованого перехрестя включає конусне покрокове сканування одночасно двома вузькоспрямованими лазерними променями інфрачервоного діапазону тимчасово всіх підходів і виходів перехрестя, що дає можливість забезпечити визначення комплексу вищевказаних параметрів транспортних потоків по кожній смузі руху в залежності від результатів сканування. UA 84483 U (12) UA 84483 U UA 84483 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до систем регулювання дорожнього руху (ДР) і може бути використана при розробці агрегатної системи засобів управління ДР, при розробці АСУ-ДР, в системах інформаційного забезпечення завантаження перехресть ВДМ, а також для підвищення ефективності управління рухом транспорту на регульованих перехрестях. Цей спосіб може бути використаний для одночасного визначення основних параметрів транспортних потоків (ТП): моменту проїзду транспортним засобом (ТЗ) контрольованої зони (КЗ) та перехрестя в цілому, швидкості, типу і напрямку руху ТЗ, їх інтенсивності руху по кожній смузі за будь-який проміжок часу, інтервалів рухів між ТЗ, а також потоків насичення по кожній смузі регульованого перехрестя. Відомий спосіб визначення параметрів ТП у зоні перехрестя, згідно з яким здійснюється сканування гостроспрямованим лазерним променем зони перехрестя з точки над його геометричним центром конусним видом розгортай, причому оптична вісь одного з положень розгортки вибирається так, щоб лазерний промінь описував коло на проїжджій частині перехрестя в області "стоп-ліній" всіх його підходів, а друге положення розгортки відповідає відхиленню лазерного променя, при якому радіус другого концентричного кола на поверхні проїзної частини зменшується на певну задану величину, при цьому зміна положень розгортки здійснюється з високою швидкістю по черзі через кожен період сканування. Оптичні фотоприймачі в процесі розгортки лазерного променя по одному з кіл послідовно сприймають сигнали, відбиті від ТЗ, що рухаються по різних смугах руху як на підходах, так і на виходах перехрестя. При цьому, почергова з високою швидкістю зміна радіусів сканування дозволяє точно визначити час переміщень ТЗ в КЗ, швидкості руху ТЗ в зоні "стоп-ліній", моменти проїзду ТЗ контрольованої зони та перехрестя в цілому, а також дозволяє послідовно визначити довжину і тип ТЗ, напрямок руху, інтервали та інтенсивність по кожній смузі за будь яке фіксоване значення часу (Опис до патенту на корисну модель UA 71913 U від 25.07.2012 р., бюл. №14/2012). Цей спосіб є найбільш близьким до способу, що заявляється, і тому вибраний як найближчий аналог. Недоліком цього способу є вузькі функціональні можливості, оскільки він не дозволяє одночасно визначити такий важливий параметр ТП як потоки насичення (ПН) по смугах руху. Це, у свою чергу, обмежує можливість визначення у реальному масштабі часу оптимальних параметрів циклу світлофорного регулювання та знижує ефективність управління рухом транспорту на регульованих перехрестях. В основу запропонованого способу поставлена задача розширення функціональних можливостей при одночасному визначенні комплексу параметрів за всіма підходами та виходами багатосмугових доріг на регульованому перехресті. Поставлена задача вирішується тим, що спосіб визначення потоків насичення регульованого перехрестя, заснований на скануванні гостроспрямованим лазерним променем зони перехрестя з точці над його геометричним центром конусним видом розгортки, причому оптична вісь одного з положень розгортки вибирається так, щоб лазерний промінь описував коло на проїжджій частині перехрестя в області стоп-ліній всіх його підходів, а друге положення розгортки відповідає відхиленню лазерного променя, при якому радіус другого концентричного кола на поверхні проїзної частини зменшується на певну задану величину, при цьому зміна положень розгортки здійснюється з високою швидкістю по черзі через кожен період сканування, подальшому прийомі відображених оптичних сигналів фотоприймачами і надалі перетворенні цих сигналів в імпульсно-числовий код, за яким обчислюються швидкість і тип транспортних засобів, інтенсивність і інтервали між транспортними засобами, згідно з корисною моделлю, сканування зони перехрестя одночасно здійснюється двома оптичними променями лазерної розгортки, причому другий промінь формується у одній площині з першим, але зі зміщенням на півперіоду по колу розгортки, яку здійснюють, починаючи з зовнішнього кола для першого променя і поступово покроково розширяють коло сканування з заданою величиною кроку зміною положень кутів розгортки в реперній точці на кожному періоді до моменту, коли надійно визначається кінець найбільшої за протяжністю черги транспортних засобів по смугах на підходах до перехрестя, на які у даний час діє сигнал світлофору, що забороняє рух, і потім відбувається повернення цього променя в початкове положення та багаторазове повторення цього процесу для визначення кількості транспортних засобів у черзі по кожній смузі руху на момент зміни сигналу на зелений, або на момент початку руху, при цьому тип та час пересування транспортних засобів в зоні стоп-лінії дозволяє послідовно визначити реальні значення коефіцієнтів приведення до легкового автомобілю, кількість транспортних засобів у черзі у приведених одиницях, час пересування черги, починаючі з моменту перетинання стоплінії переднім бампером першого в черзі транспортного засобу і закінчуючи моментом проходження над стоп-лінією заднього бампера останнього в черзі автомобіля та значення 1 UA 84483 U 5 10 15 20 25 30 35 40 45 потоків насичення по всіх смугах руху упродовж одного циклу регулювання. Тобто, у запропонований спосіб покладено конусне покрокове сканування одночасно двома вузькоспрямованими лазерними променями інфрачервоного діапазону тимчасово всіх підходів і виходів перехрестя, що дає можливість забезпечити визначення комплексу вищевказаних параметрів ТП по кожній смузі руху в залежності від результатів сканування. На фіг. 1 представлена схема, яка розкриває основні відмінні особливості запропонованого способу і послідовність його дій. Відповідно до запропонованого способу розгортка лазерного променя здійснюється скануючим блоком 1, який розташовується над перехрестям на спеціальному кронштейні в точці, що відповідає геометричному центру перехрестя. У скануючому блоці, залежно від висоти його розміщення, одну з оптичних осей розгортки підбирають так, щоб перший лазерний промінь, описував конусну поверхню з колом на проїжджій частині перехрестя (R1) в області "стоп-ліній" всіх його підходів. До складу скануючого блока входять оптичні відхилюючі пристрої (дискретні сканістори), один з яких забезпечує відхилення осі першого лазерного променю в необхідне друге положення, при якому радіус кола (R2) на поверхні проїзної частини зменшується на задану величину (наприклад, на 1 м). Таким чином, блок сканування на кожному наступному періоді сканування змінює розгортку першого лазерного променя з одної оптичної осі на іншу та описує в зоні перехрестя на його поверхні два концентричні кола з різницею радіусів (R1-R2=1 м). Оптичні фотоприймачі 2 (ФПi) в процесі розгортки лазерного променя по одному з кіл послідовно сприймають сигнали, відбиті від ТЗ, що рухаються по різних смугах руху як на підходах, так і на виходах перехрестя. Другий оптичний промінь лазерної розгортки формується у одній площині з першим, але зі зміщенням на 180° по колу розгортки (див. фіг. 2). Одночасно з першим другий лазерний промінь здійснює свою розгортку, починаючі з зовнішнього кола в зоні перехрестя з радіусом R1 і поступово покроково розширяє його зміною положень кутів розгортки в реперній точці на кожному періоді сканування, утворюючи на поверхні перехрестя та прилеглих дорогах концентричні кола з заданою величиною кроку (0,250,5 м). Це досягається програмною зміною кута оптичних осей розгортки для послідовного розширення радіусу кіл сканування для визначення черги ТЗ по кожній смузі на підходах до перехрестя, на які у даний час діє сигнал світлофору, що забороняє дорожній рух. Як тільки радіус кола другого променя розгортки досягає кінця найбільшої за протяжністю черги по смугах руху, здійснюється додаткове сканування з розширенням зони ще на 5-10 м, для надійного визначення останнього автомобіля у черзі. Після цього при відсутності відбитих від ТЗ сигналів по смугах руху на входах до перехрестя, на які діє сигнал світлофору, що забороняє рух, відбувається зміна кута осі сканування другого променя з метою її повернення у початкове положення, що відповідає радіусу R1. Далі цей процес багаторазово повторюється, що дозволяє при високій швидкості розгортки достатньо точно визначити довжину черги ТЗ, що накопичується на смугах руху на червоний сигнал світлофору у будь-яку мить часу. Це дає можливість достатньо точно визначити кількість ТЗ mj у черзі по кожній j-й смузі руху на підходах до перехрестя на момент зміни сигналу світлофору на зелений, або на момент початку руху перших у черзі ТЗ. Інформація про довжину, тип та час пересування ТЗ в зоні "стоп-ліній" дозволяє послідовно визначити реальні значення коефіцієнтів приведення до легкового автомобілю KПРі як відношення величини середнього значення часового інтервалу t в і проїзду КЗ конкретним типом ТЗ до величини середнього значення часового інтервалу t лі проїзду цієї зони легковим автомобілем: K ПРі  t в і / t лі . 50 55 Вимірювання такого комплексу параметрів в зоні перехрестя дозволяє також визначити картограму інтенсивностей руху ТЗ за невеликі періоди часу (цикл світлофорного регулювання) як у фізичних так і у приведених одиницях: NПРj  KПР1N1  KПР2N2  ...  KПРiNi , NПРj де - інтенсивності руху ТЗ у приведених до легкового автомобілю одиницях по j -й смузі руху; Ni - число транспортних засобів типу і у потоці; KПРi - коефіцієнт приведення ТЗ типу i до легкового автомобіля. 2 UA 84483 U 5 10 15 20 25 30 35 40 45 50 55 Все це істотно розширює функціональні можливості способу та підвищує точність при визначенні оптимальних параметрів поточних значень елементів світлофорного циклу. T Потім, за результатами сканування КЗ, першим променем визначають час проходження j цих черг, що здійснюють роз'їзд ТЗ на "зелений" сигнал світлофору, а значення потоку M насичення Hj по кожній смузі розраховують за формулою: 3600  m j MHj  Tj , mj де - число приведених транспортних одиниць у черзі, що проходить через стоп-лінію за Tj час ; j - номер смуги руху (напряму руху). Для визначення часу Т пропонується як початковий момент використовувати не момент включення зеленого сигналу, а момент перетинання стоп-лінії переднім бампером першого в черзі ТЗ (але, якщо ТЗ вже перетнув, або стоїть на стоп-лінії, то момент початку його руху). Як кінцевий момент при визначенні значення Т пропонується брати момент проходження над стоплінією заднього бампера останнього в черзі ТЗ. Такий підхід дозволяє вилучити зі значення Т величину додаткового часу, необхідного для реакції водія на зміну світлофорного сигналу, а також уникнути помилки, що може бути викликана у зв'язку з неповним врахуванням довжини останнього в черзі ТЗ. Визначення довжини черги, реального на даний момент часу складу ТЗ в ній та значення реального ПН по кожній смузі руху в протяг часу дії світлофорного циклу дає можливість одержання найбільш повного комплексу інформації для контролю і подальшого оперативного (в реальному масштабі часу) управління рухом на перехресті при визначені оптимальних поточних значень елементів світлофорного циклу. Оперативне визначення часу проїзду через стоп-лінію черги ТЗ по кожній смузі дає можливість керувати тривалістю основного такту у випадку відсутності на підходах до перехрестя ТЗ при дії зеленого сигналу світлофору (дострокове призупинення дії такту). Це суттєво підвищує ефективність світлофорного керування і розширює функціональні можливості існуючого способу. На фіг. 2 представлена структурна схема пристрою, що розкриває основні відмінні ознаки запропонованого способу. Скануючий блок 1 має у своєму складі лазерний випромінювач 3 вузькоспрямованого інфрачервоного променя і вузол розгортки 4, які формують двопроменеве конусне покрокове сканування зони перехрестя за допомогою двох дискретних сканісторів 5 1 і 52, що забезпечують відхилення осі обох лазерних променів в інші необхідні положення по заданим програмам. Обидва оптичні промені 81 та 82 формуються вузлом розгортки у одній площині зі зміщенням на півперіоду (180°), що дає змогу розпізнавати у реперній точці кожний з них і чітко виконувати окрему програму їх відхилення у задані положення. Для першого лазерного променя 81 забезпечується конусне покрокове сканування з круговою траєкторію руху променя (з радіусом R1) в зоні "стоп-ліній" перехрестя та меншим на 1 м радіусом R2 зі зміною траєкторій руху променя у реперній точці дискретним сканістором 5 1 по черзі на кожному періоді сканування. Другий дискретний сканістор 52 забезпечує відхилення осі другого лазерного променя в інші необхідні положення, при яких радіус кола на поверхні проїзної частини змінюється від R1 з наростанням на кожному кроці на 0,25 або 0,5 м. Послідовно ці концентричні кола досягають кінця черги ТЗ тих смуг руху на вході до перехрестя, які знаходяться під дією червоного сигналу світлофору. Після досягнення кінця найбільшої за протяжністю черги по смугах руху, програмно забезпечується додаткове сканування з розширенням зони ще на 5-10 м, після чого при відсутності відбитих від ТЗ сигналів по смугах руху, де формуються черги, відбувається повернення другого променя 8 2 у найближчій реперній точці у початкове положення, що відповідає радіусу R1. Далі цей процес багаторазово повторюється, що дає змогу постійно отримувати інформацію про зміну довжини черги по кожній смузі, що контролюється. Оптичні фотоприймачі 2 (ФПі) в процесі розгортки першого лазерного променя 81 по одному з кіл послідовно сприймають сигнали, відбиті від ТЗ, що рухаються по різних смугах руху як на підходах, так і на виходах перехрестя. При цьому, почергова з високою швидкістю зміни радіусів сканування (з R1 на R2 і назад) дозволяє точно визначити час переміщень ТЗ на дистанції (R1 3 UA 84483 U 5 10 15 20 25 R2) і швидкості руху ТЗ в КЗ. Швидкість переміщення ТЗ і час його фіксації в площині одного з конусів розгортки дозволяють послідовно визначити довжину і тип ТЗ, напрямки їх руху, коефіцієнти приведення ТЗ до легкового автомобіля, число mj приведених транспортних одиниць у кожній черзі, інтервали та інтенсивності по кожній смузі за будь-яке фіксоване значення часу. Фотоприймачі 2, направлені на вхідні смуги руху, сприймають послідовно відбиті сигнали як першого 81, так і другого 82 лазерних променів з часовою затримкою на півперіоду сканування, що дає можливість окремого розпізнавання сигналів різних променів. Перетворювач 6 сигналів кожного ФПі відповідної смуги руху перетворює їх в імпульсноцифрові коди, які вводяться в обчислювальний пристрій 7, де далі визначаються всі вище перелічені параметри за будь-який проміжок часу або за час дії циклу СР, інформація, про який може надходити в обчислювальний пристрій 7 зі світлофорного об'єкта 9. Якщо в обчислювальний пристрій 7 закладається алгоритм, правила і константи, відповідні діапазонам тимчасових інтервалів руху ТЗ у зоні перехрестя, при всіляких змінах напрямків їх руху по смугах, зберігається інформація про коефіцієнти приведення, склад ТЗ та поточні значення черг по смугах руху, тоді з'являється можливість визначення не тільки усіх перелічених вище параметрів, але і картограм інтенсивностей ТП у фізичних або приведених одиницях. Для своєчасного повернення другого променю 82 в початкове положення обчислювальний пристрій 7 спочатку визначає кінець найбільшої черги, а потім по заданій програмі визначає додаткову зону і в разі відсутності відбитих від ТЗ сигналів по смугах, що контролюються, діє на дискретний сканістор 52. Таким чином, запропонований спосіб дає можливість одержання найбільш повного комплексу інформації для контролю і подальшого оперативного (в реальному масштабі часу) управління рухом на перехресті. Перевагою запропонованого способу також є те, що його реалізацію можна здійснити одним пристроєм, розташованим в зоні перехрестя, що контролюється. Зважаючи на малу потужність лазерного інфрачервоного випромінювання воно не буде мати шкідливого впливу на водіїв і пішоходів. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 55 Спосіб визначення потоків насичення регульованого перехрестя, заснований на скануванні гостроспрямованим лазерним променем зони перехрестя з точці над його геометричним центром конусним видом розгортки, причому оптична вісь одного з положень розгортки вибирається так, щоб лазерний промінь описував коло на проїжджій частині перехрестя в області стоп-ліній всіх його підходів, а друге положення розгортки відповідає відхиленню лазерного променя, при якому радіус другого концентричного кола на поверхні проїзної частини зменшується на певну задану величину, при цьому зміна положень розгортки здійснюється з високою швидкістю по черзі через кожен період сканування, подальшому прийомі відображених оптичних сигналів фотоприймачами і надалі перетворенні цих сигналів в імпульсно-числовий код, за яким обчислюються швидкість і тип транспортних засобів, інтенсивність і інтервали між транспортними засобами, який відрізняється тим, що сканування зони перехрестя одночасно здійснюють двома оптичними променями лазерної розгортки, причому другий промінь формується у одній площині з першим, але зі зміщенням на півперіоду по колу розгортки, яку здійснюють, починаючи з зовнішнього кола для першого променя і поступово покроково розширяють коло сканування з заданою величиною кроку зміною положень кутів розгортки в реперній точці на кожному періоді до моменту, коли надійно визначається кінець найбільшої за протяжністю черги транспортних засобів по смугах на підходах до перехрестя, на які у даний час діє сигнал світлофору, що забороняє рух, і потім відбувається повернення цього променя в початкове положення та багаторазове повторення цього процесу для визначення кількості транспортних засобів у черзі по кожній смузі руху на момент зміни сигналу на зелений або на момент початку руху, при цьому тип та час пересування транспортних засобів в зоні стоп-лінії дозволяє послідовно визначити реальні значення коефіцієнтів приведення до легкового автомобілю, кількість транспортних засобів у черзі у приведених одиницях, час пересування черги, починаючи з моменту перетинання стоп-лінії переднім бампером першого в черзі транспортного засобу і закінчуючи моментом проходження над стоп-лінією заднього бампера останнього в черзі автомобіля, та значення потоків насичення по всіх смугах руху упродовж одного циклу регулювання. 4 UA 84483 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
