Вкладиш до упаковки лікарських препаратів

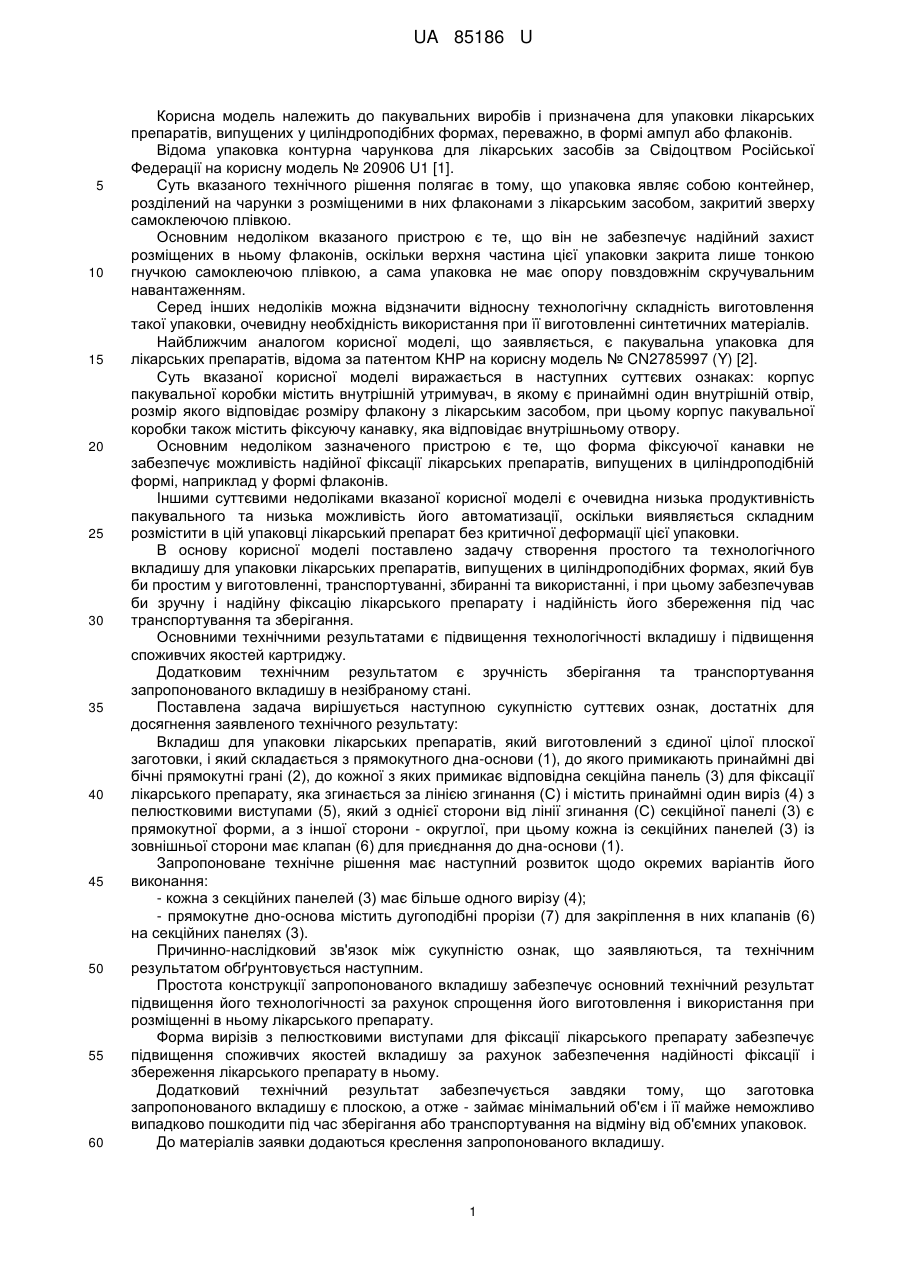

Реферат: UA 85186 U UA 85186 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пакувальних виробів і призначена для упаковки лікарських препаратів, випущених у циліндроподібних формах, переважно, в формі ампул або флаконів. Відома упаковка контурна чарункова для лікарських засобів за Свідоцтвом Російської Федерації на корисну модель № 20906 U1 [1]. Суть вказаного технічного рішення полягає в тому, що упаковка являє собою контейнер, розділений на чарунки з розміщеними в них флаконами з лікарським засобом, закритий зверху самоклеючою плівкою. Основним недоліком вказаного пристрою є те, що він не забезпечує надійний захист розміщених в ньому флаконів, оскільки верхня частина цієї упаковки закрита лише тонкою гнучкою самоклеючою плівкою, а сама упаковка не має опору повздовжнім скручувальним навантаженням. Серед інших недоліків можна відзначити відносну технологічну складність виготовлення такої упаковки, очевидну необхідність використання при її виготовленні синтетичних матеріалів. Найближчим аналогом корисної моделі, що заявляється, є пакувальна упаковка для лікарських препаратів, відома за патентом КНР на корисну модель № CN2785997 (Y) [2]. Суть вказаної корисної моделі виражається в наступних суттєвих ознаках: корпус пакувальної коробки містить внутрішній утримувач, в якому є принаймні один внутрішній отвір, розмір якого відповідає розміру флакону з лікарським засобом, при цьому корпус пакувальної коробки також містить фіксуючу канавку, яка відповідає внутрішньому отвору. Основним недоліком зазначеного пристрою є те, що форма фіксуючої канавки не забезпечує можливість надійної фіксації лікарських препаратів, випущених в циліндроподібній формі, наприклад у формі флаконів. Іншими суттєвими недоліками вказаної корисної моделі є очевидна низька продуктивність пакувального та низька можливість його автоматизації, оскільки виявляється складним розмістити в цій упаковці лікарський препарат без критичної деформації цієї упаковки. В основу корисної моделі поставлено задачу створення простого та технологічного вкладишу для упаковки лікарських препаратів, випущених в циліндроподібних формах, який був би простим у виготовленні, транспортуванні, збиранні та використанні, і при цьому забезпечував би зручну і надійну фіксацію лікарського препарату і надійність його збереження під час транспортування та зберігання. Основними технічними результатами є підвищення технологічності вкладишу і підвищення споживчих якостей картриджу. Додатковим технічним результатом є зручність зберігання та транспортування запропонованого вкладишу в незібраному стані. Поставлена задача вирішується наступною сукупністю суттєвих ознак, достатніх для досягнення заявленого технічного результату: Вкладиш для упаковки лікарських препаратів, який виготовлений з єдиної цілої плоскої заготовки, і який складається з прямокутного дна-основи (1), до якого примикають принаймні дві бічні прямокутні грані (2), до кожної з яких примикає відповідна секційна панель (3) для фіксації лікарського препарату, яка згинається за лінією згинання (С) і містить принаймні один виріз (4) з пелюстковими виступами (5), який з однієї сторони від лінії згинання (С) секційної панелі (3) є прямокутної форми, а з іншої сторони - округлої, при цьому кожна із секційних панелей (3) із зовнішньої сторони має клапан (6) для приєднання до дна-основи (1). Запропоноване технічне рішення має наступний розвиток щодо окремих варіантів його виконання: - кожна з секційних панелей (3) має більше одного вирізу (4); - прямокутне дно-основа містить дугоподібні прорізи (7) для закріплення в них клапанів (6) на секційних панелях (3). Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом обґрунтовується наступним. Простота конструкції запропонованого вкладишу забезпечує основний технічний результат підвищення його технологічності за рахунок спрощення його виготовлення і використання при розміщенні в ньому лікарського препарату. Форма вирізів з пелюстковими виступами для фіксації лікарського препарату забезпечує підвищення споживчих якостей вкладишу за рахунок забезпечення надійності фіксації і збереження лікарського препарату в ньому. Додатковий технічний результат забезпечується завдяки тому, що заготовка запропонованого вкладишу є плоскою, а отже - займає мінімальний об'єм і її майже неможливо випадково пошкодити під час зберігання або транспортування на відміну від об'ємних упаковок. До матеріалів заявки додаються креслення запропонованого вкладишу. 1 UA 85186 U 5 10 15 20 25 30 35 40 45 50 55 На фіг. 1 зображена плоска заготовка запропонованого вкладишу для одного лікарського препарату, де 1 - це прямокутне дно-основа вкладишу, 2 - бічні прямокутні грані, 3 - це секційна панель фіксації лікарського препарату, 4 - вирізи для фіксування лікарського препарату; 5 пелюсткові виступи для фіксування лікарського препарату; 6 - клапани для приєднання до днаоснови; 7 - дугоподібні прорізи для закріплення в них клапанів на секційних панелях. Літерами А, В, С та D позначені лінії згинання заготовки для збирання запропонованого вкладишу. На фіг. 2 приведено тривимірне зображення запропонованого вкладишу для одного лікарського препарату, де 1 - це прямокутне дно-основа вкладишу, 2 - бічні прямокутні грані, 3 це секційна панель фіксації лікарського препарату, 4 - вирізи для фіксування лікарського препарату, 5 - пелюсткові виступи на вирізі для фіксування лікарського препарату, 6 - клапани для приєднання до дна-основи. На фіг. 3 наведено зображення плоскої заготовки варіанту запропонованого вкладишу для п'яти лікарських препаратів з дугоподібними прорізами для закріплення в них клапанів на секційних панелях фіксації лікарських препаратів, де 1 - це прямокутне дно-основа вкладишу, 2 - бічні прямокутні грані, 3 - це секційні панелі фіксації лікарських препаратів, 4 - вирізи для фіксування лікарського препарату, 5 - пелюсткові виступи на вирізі для фіксування лікарського препарату, 6 - клапани для приєднання до дна-основи, 7 - дугоподібні прорізи для закріплення в них клапанів на секційних панелях фіксації лікарських препаратів. Літерами А, В, С та D позначені лінії згинання заготовки для збирання запропонованого вкладишу. На фіг. 4 приведено тривимірне зображення запропонованого вкладишу для п'яти лікарських препаратів з дугоподібними прорізами для закріплення в них клапанів на секційних панелях фіксації лікарських препаратів, де 1 - це прямокутне дно-основа вкладишу, 2 - бічні прямокутні грані, 3 - це секційні панелі фіксації лікарських препаратів, 4 - вирізи для фіксування лікарського препарату, 5 - пелюсткові виступи на вирізі для фіксування лікарського препарату, 6 - клапани для приєднання до дна-основи, 7 - дугоподібні прорізи для закріплення в них клапанів на секційних панелях фіксації лікарських препаратів. Можливість одержання заявленого технічного результату при здійсненні корисної моделі може бути підтверджена наступним. Плоску заготовку запропонованого вкладишу згинають за лініями згинання (А) приблизно на 90°, повертаючи бічні грані (2) відносно дна-основи (1). Після цього за лінією згинання (В) приблизно на 90° відносно бічних прямокутних граней (2) повертають секційні панелі (3). Після цього згинають кожну з секційних панелей для фіксування лікарського препарату за лінією згинання (С), а також за лінією згинання (D) вигинають клапани (6) для приєднання до днаоснови (1). Після цього клапани (6) приєднують до дна-основи (1), наприклад, шляхом приклеювання. В результаті одержують об'ємний вкладиш для упаковки лікарського препарату. У вказані вирізи на секційних панелях запропонованого вкладишу вставляється лікарський препарат циліндроподібної форми, який фіксується пелюстковими виступами у вказаних вирізах. Завдяки конструкції вирізів та наявності в них пелюсткових виступів забезпечується надійність фіксації та збереження лікарського препарату у запропонованому вкладиші. При цьому другий варіант запропонованої корисної моделі має лише ту особливість, що кожна з секційних панелей для фіксації лікарського препарату має більше одного вирізу для фіксування лікарського препарату, що дозволяє розміщувати у вказаному вкладиші більше одного лікарського препарату. На процес збирання вкладишу із заготовки це не впливає. Третій варіант запропонованого вкладишу має наступні особливості. Клапани на секційних панелях для розміщення лікарських препаратів приєднують до дна-основи шляхом їх введення у дугоподібні прорізи на дні-основі. Джерела інформації: 1. Свидетельство Российской Федерации на полезную модель "Упаковка контурная ячейковая для лекарственных средств" №20906 U1 // Бюллетень Федеральной службы по интеллектуальной собственности, патентам и товарным знакам "Изобретения. Полезные модели" от 10.12.2001. 2. Патент КНР на корисну модель "Medicament package box" № CN2785997 (Y) // База даних Espacenet. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Вкладиш для упаковки лікарських препаратів, який виготовлений з єдиної цілої плоскої заготовки, і який складається з прямокутного дна-основи, до якого примикають принаймні дві 2 UA 85186 U 5 бічні прямокутні грані, до кожної з яких примикає відповідна секційна панель для фіксації лікарського препарату, яка згинається за лінією згинання і містить принаймні один виріз з пелюстковими виступами, який з однієї сторони від лінії згинання секційної панелі є прямокутної форми, а з іншої сторони - округлої, при цьому кожна із секційних панелей із зовнішньої сторони має клапан для приєднання до дна-основи. 2. Вкладиш за п. 1, який відрізняється тим, що кожна з секційних панелей має більше одного вирізу. 3. Вкладиш за п. 1 або п. 2, який відрізняється тим, що його прямокутне дно-основа містить дугоподібні прорізи для закріплення в них клапанів на секційних панелях. 3 UA 85186 U 4 UA 85186 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
