Телеметричний вихрострумовий дефектоскоп

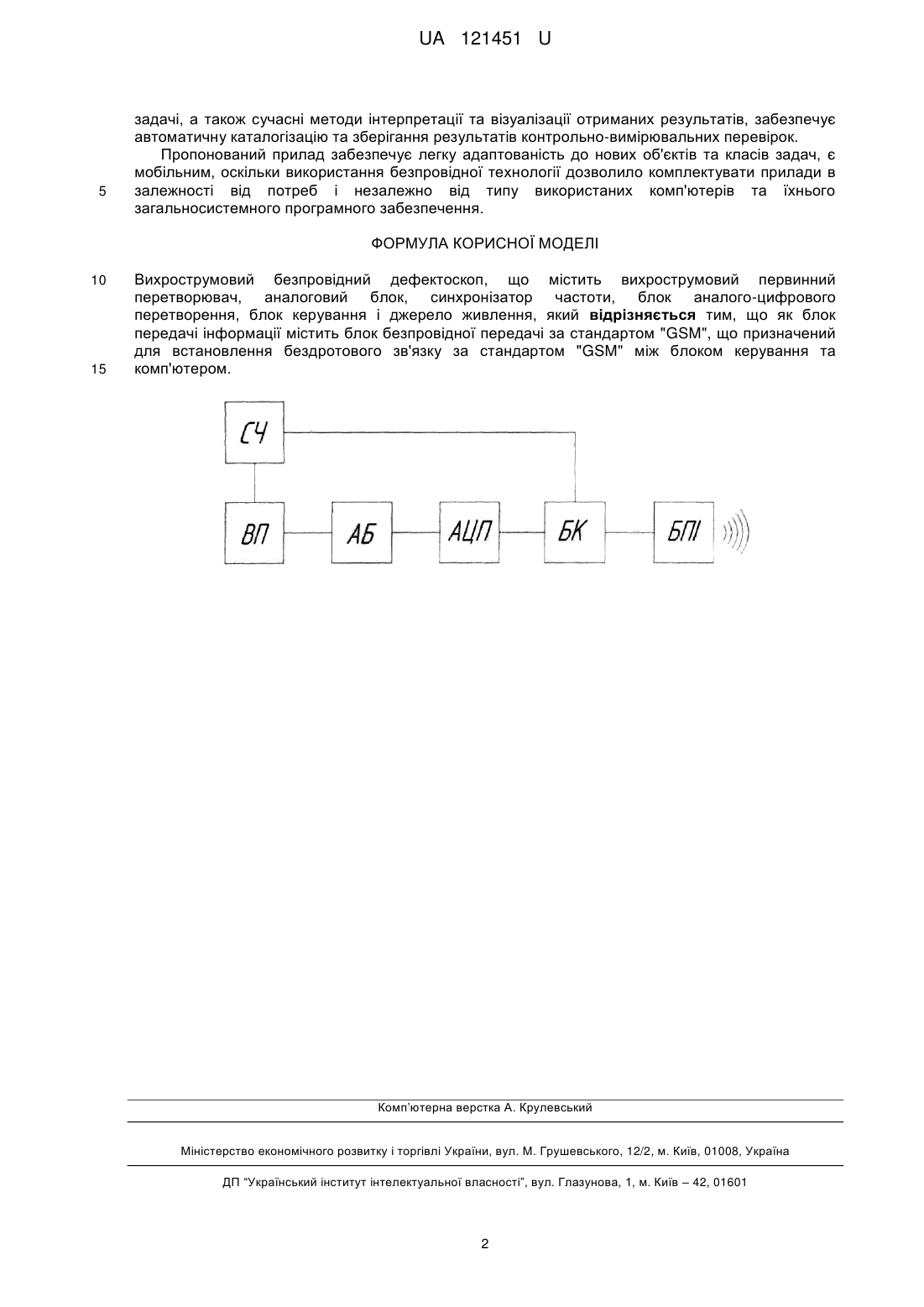

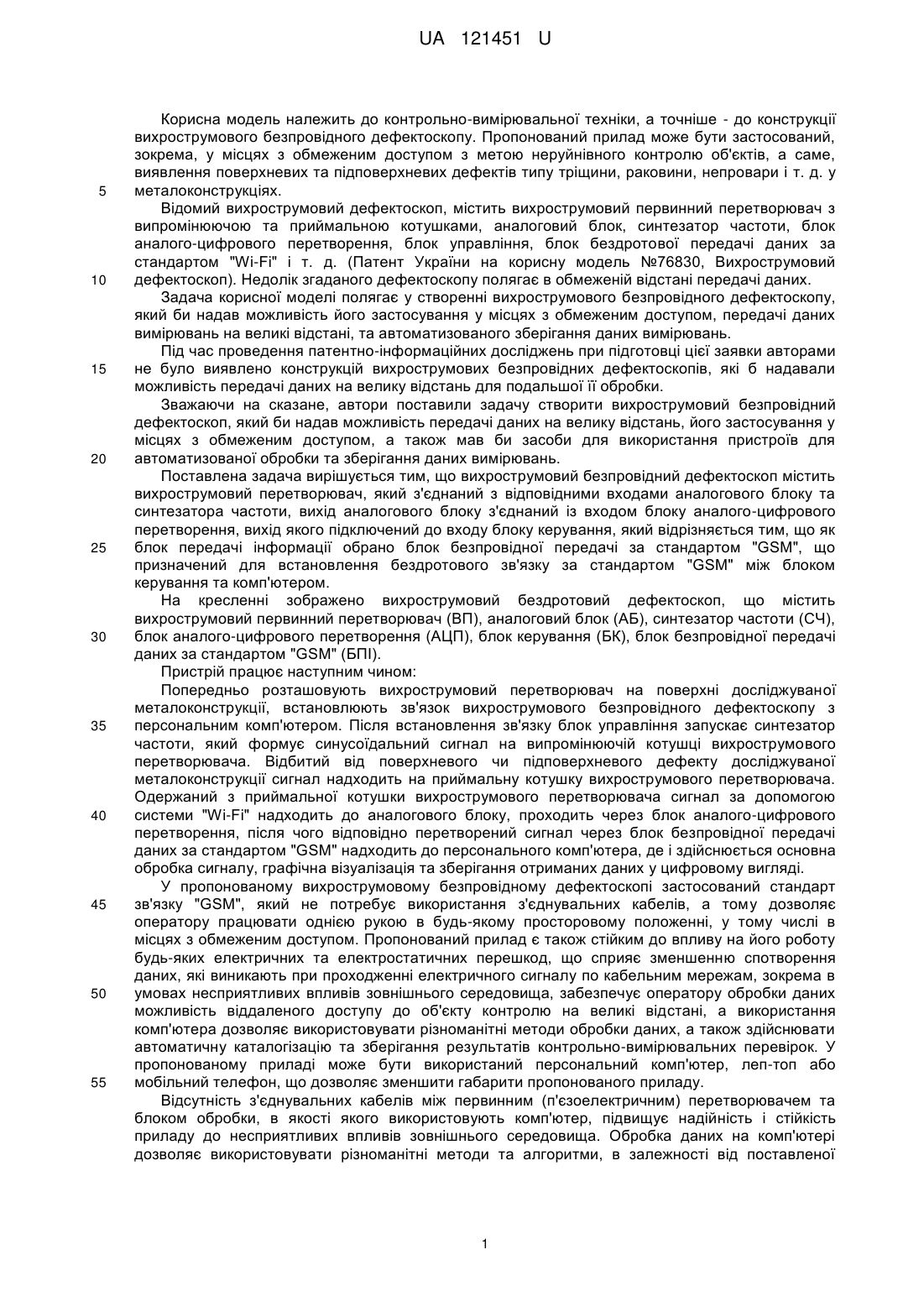

Реферат: Вихрострумовий безпровідний дефектоскоп містить вихрострумовий первинний перетворювач, аналоговий блок, синхронізатор частоти, блок аналого-цифрового перетворення, блок керування і джерело живлення. Як блок передачі інформації обрано блок безпровідної передачі за стандартом "GSM", що призначений для встановлення бездротового зв'язку за стандартом "GSM" між блоком керування та комп'ютером. UA 121451 U (12) UA 121451 U UA 121451 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до контрольно-вимірювальної техніки, а точніше - до конструкції вихрострумового безпровідного дефектоскопу. Пропонований прилад може бути застосований, зокрема, у місцях з обмеженим доступом з метою неруйнівного контролю об'єктів, а саме, виявлення поверхневих та підповерхневих дефектів типу тріщини, раковини, непровари і т. д. у металоконструкціях. Відомий вихрострумовий дефектоскоп, містить вихрострумовий первинний перетворювач з випромінюючою та приймальною котушками, аналоговий блок, синтезатор частоти, блок аналого-цифрового перетворення, блок управління, блок бездротової передачі даних за стандартом "Wi-Fi" і т. д. (Патент України на корисну модель №76830, Вихрострумовий дефектоскоп). Недолік згаданого дефектоскопу полягає в обмеженій відстані передачі даних. Задача корисної моделі полягає у створенні вихрострумового безпровідного дефектоскопу, який би надав можливість його застосування у місцях з обмеженим доступом, передачі даних вимірювань на великі відстані, та автоматизованого зберігання даних вимірювань. Під час проведення патентно-інформаційних досліджень при підготовці цієї заявки авторами не було виявлено конструкцій вихрострумових безпровідних дефектоскопів, які б надавали можливість передачі даних на велику відстань для подальшої її обробки. Зважаючи на сказане, автори поставили задачу створити вихрострумовий безпровідний дефектоскоп, який би надав можливість передачі даних на велику відстань, його застосування у місцях з обмеженим доступом, а також мав би засоби для використання пристроїв для автоматизованої обробки та зберігання даних вимірювань. Поставлена задача вирішується тим, що вихрострумовий безпровідний дефектоскоп містить вихрострумовий перетворювач, який з'єднаний з відповідними входами аналогового блоку та синтезатора частоти, вихід аналогового блоку з'єднаний із входом блоку аналого-цифрового перетворення, вихід якого підключений до входу блоку керування, який відрізняється тим, що як блок передачі інформації обрано блок безпровідної передачі за стандартом "GSM", що призначений для встановлення бездротового зв'язку за стандартом "GSM" між блоком керування та комп'ютером. На кресленні зображено вихрострумовий бездротовий дефектоскоп, що містить вихрострумовий первинний перетворювач (ВП), аналоговий блок (АБ), синтезатор частоти (СЧ), блок аналого-цифрового перетворення (АЦП), блок керування (БК), блок безпровідної передачі даних за стандартом "GSM" (БПІ). Пристрій працює наступним чином: Попередньо розташовують вихрострумовий перетворювач на поверхні досліджуваної металоконструкції, встановлюють зв'язок вихрострумового безпровідного дефектоскопу з персональним комп'ютером. Після встановлення зв'язку блок управління запускає синтезатор частоти, який формує синусоїдальний сигнал на випромінюючій котушці вихрострумового перетворювача. Відбитий від поверхневого чи підповерхневого дефекту досліджуваної металоконструкції сигнал надходить на приймальну котушку вихрострумового перетворювача. Одержаний з приймальної котушки вихрострумового перетворювача сигнал за допомогою системи "Wi-Fi" надходить до аналогового блоку, проходить через блок аналого-цифрового перетворення, після чого відповідно перетворений сигнал через блок безпровідної передачі даних за стандартом "GSM" надходить до персонального комп'ютера, де і здійснюється основна обробка сигналу, графічна візуалізація та зберігання отриманих даних у цифровому вигляді. У пропонованому вихрострумовому безпровідному дефектоскопі застосований стандарт зв'язку "GSM", який не потребує використання з'єднувальних кабелів, а тому дозволяє оператору працювати однією рукою в будь-якому просторовому положенні, у тому числі в місцях з обмеженим доступом. Пропонований прилад є також стійким до впливу на його роботу будь-яких електричних та електростатичних перешкод, що сприяє зменшенню спотворення даних, які виникають при проходженні електричного сигналу по кабельним мережам, зокрема в умовах несприятливих впливів зовнішнього середовища, забезпечує оператору обробки даних можливість віддаленого доступу до об'єкту контролю на великі відстані, а використання комп'ютера дозволяє використовувати різноманітні методи обробки даних, а також здійснювати автоматичну каталогізацію та зберігання результатів контрольно-вимірювальних перевірок. У пропонованому приладі може бути використаний персональний комп'ютер, леп-топ або мобільний телефон, що дозволяє зменшити габарити пропонованого приладу. Відсутність з'єднувальних кабелів між первинним (п'єзоелектричним) перетворювачем та блоком обробки, в якості якого використовують комп'ютер, підвищує надійність і стійкість приладу до несприятливих впливів зовнішнього середовища. Обробка даних на комп'ютері дозволяє використовувати різноманітні методи та алгоритми, в залежності від поставленої 1 UA 121451 U 5 задачі, а також сучасні методи інтерпретації та візуалізації отриманих результатів, забезпечує автоматичну каталогізацію та зберігання результатів контрольно-вимірювальних перевірок. Пропонований прилад забезпечує легку адаптованість до нових об'єктів та класів задач, є мобільним, оскільки використання безпровідної технології дозволило комплектувати прилади в залежності від потреб і незалежно від типу використаних комп'ютерів та їхнього загальносистемного програмного забезпечення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Вихрострумовий безпровідний дефектоскоп, що містить вихрострумовий первинний перетворювач, аналоговий блок, синхронізатор частоти, блок аналого-цифрового перетворення, блок керування і джерело живлення, який відрізняється тим, що як блок передачі інформації містить блок безпровідної передачі за стандартом "GSM", що призначений для встановлення бездротового зв'язку за стандартом "GSM" між блоком керування та комп'ютером. Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
