Солярій вертикальний

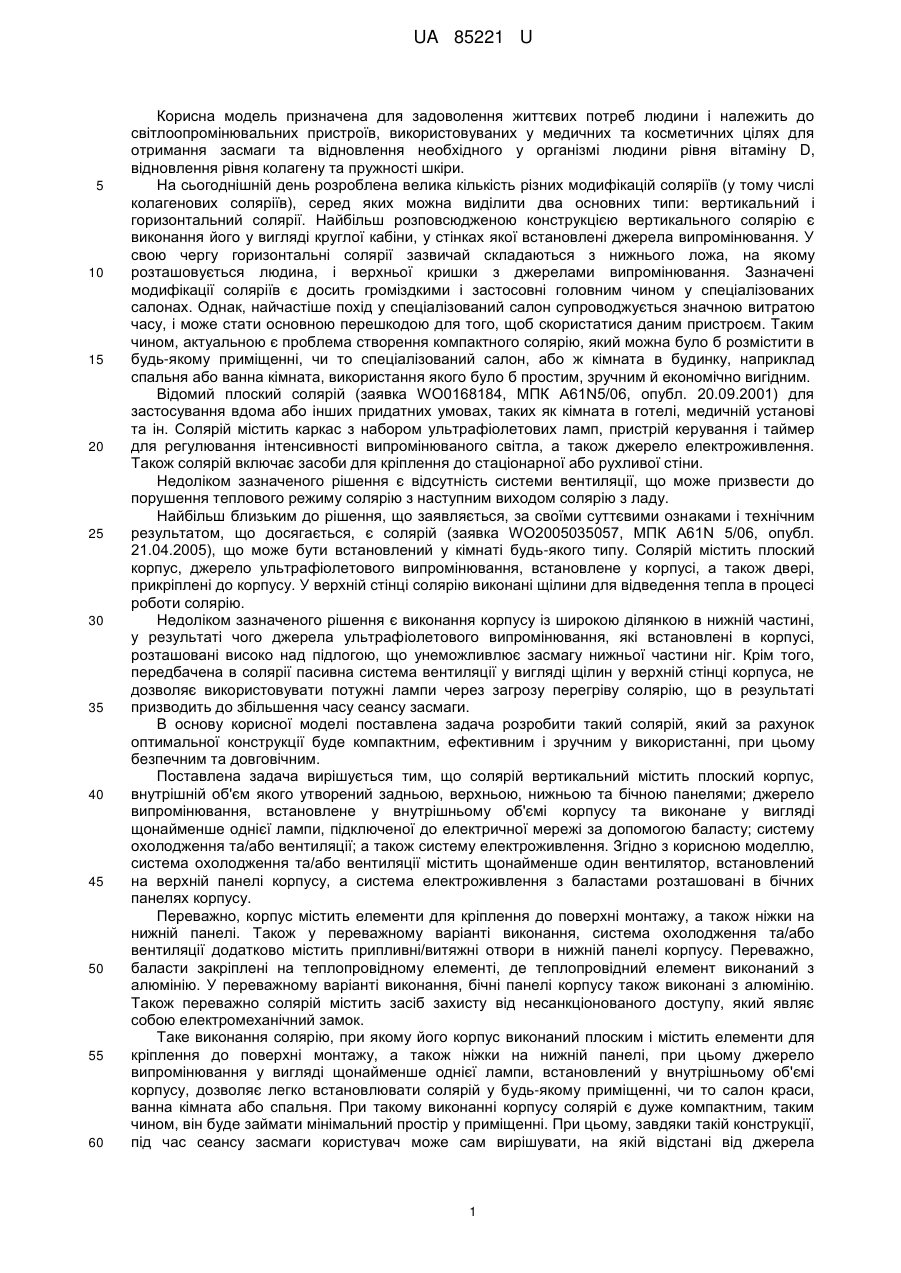

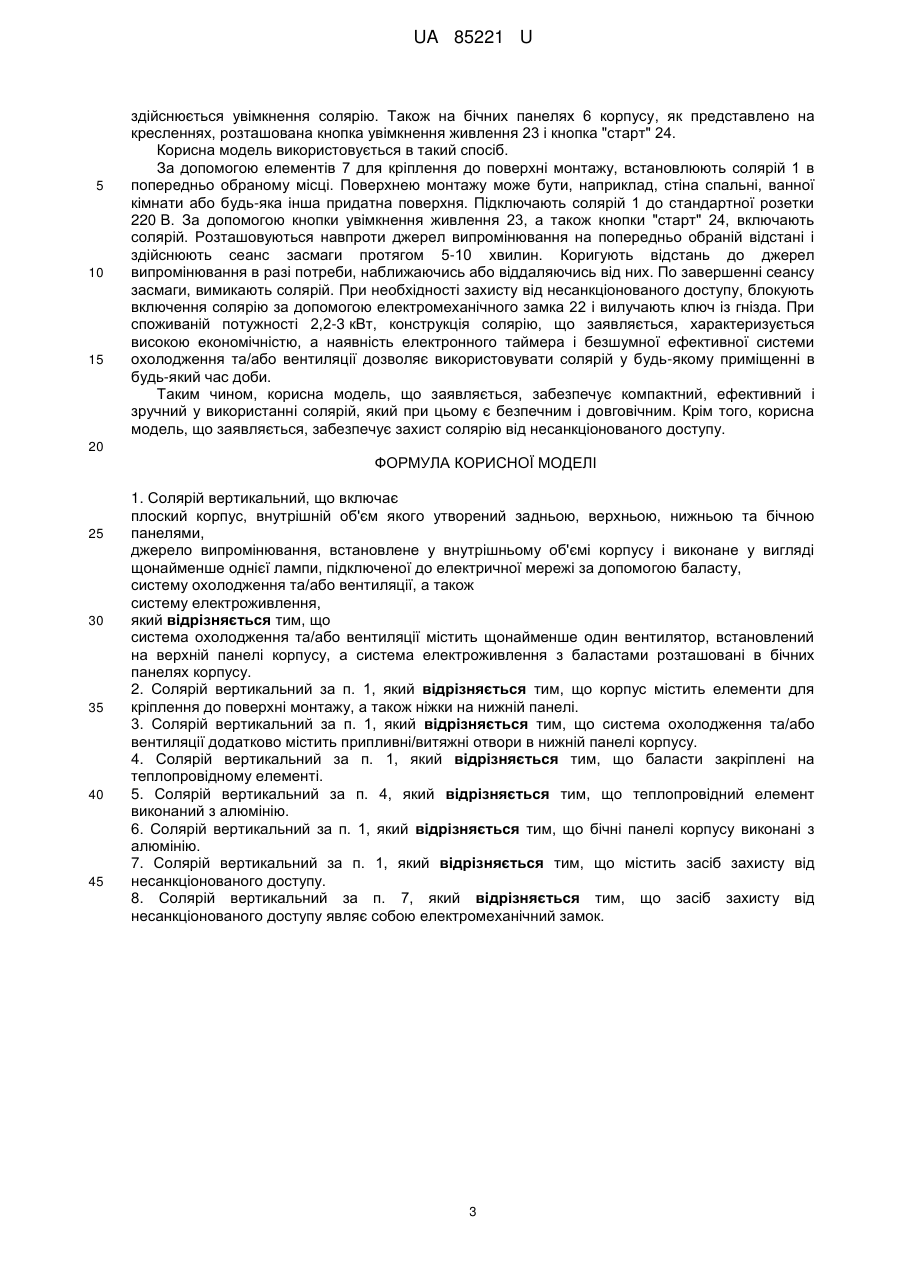

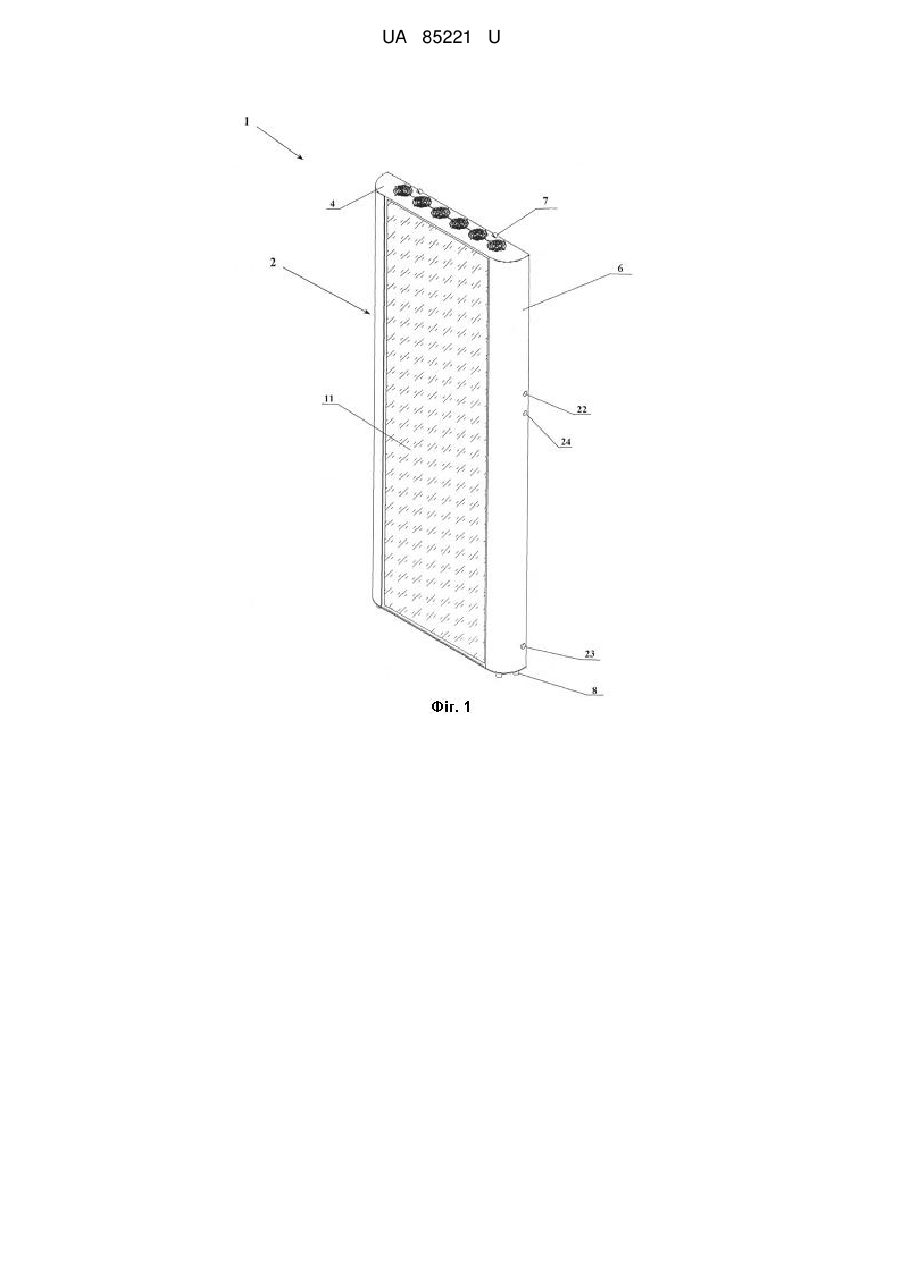

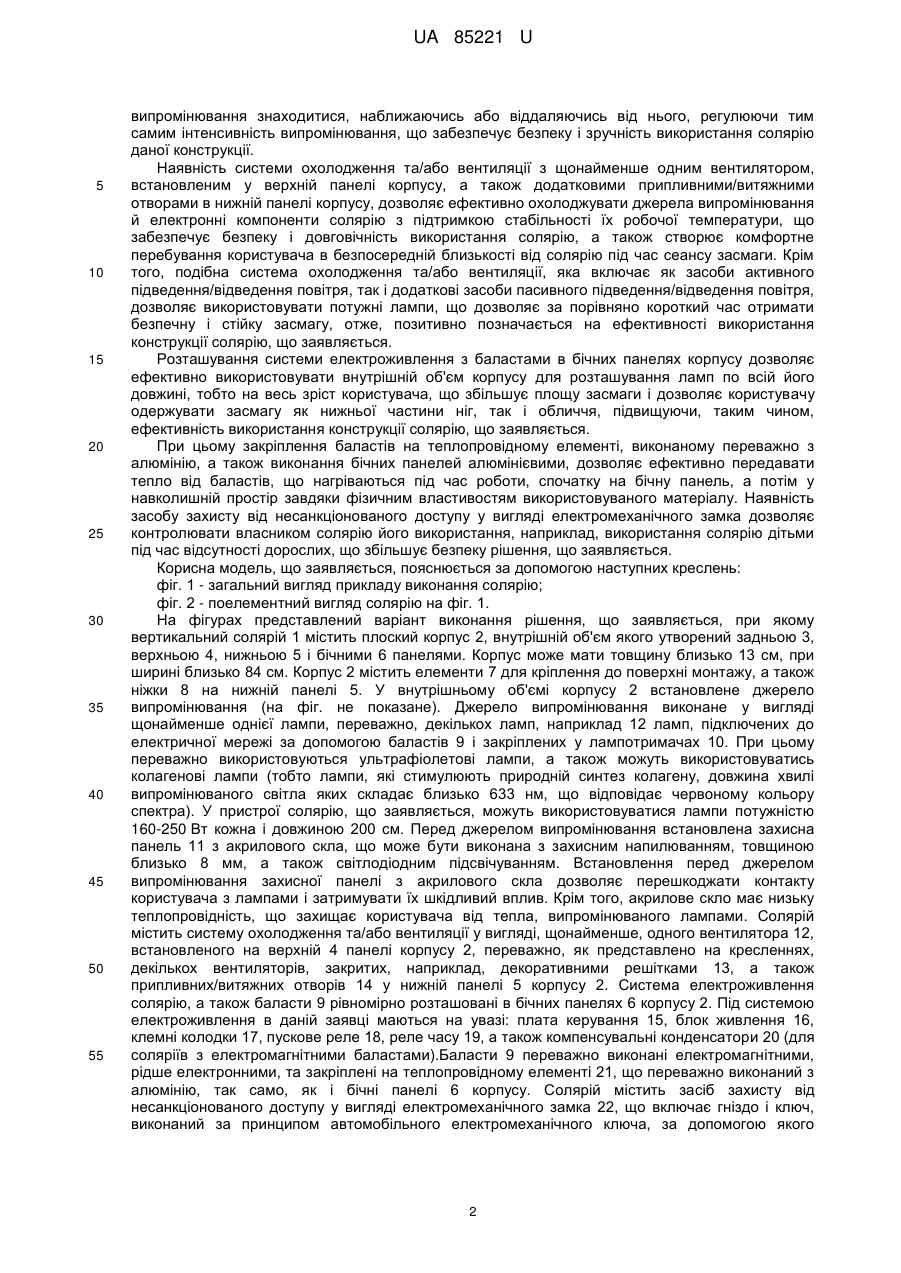

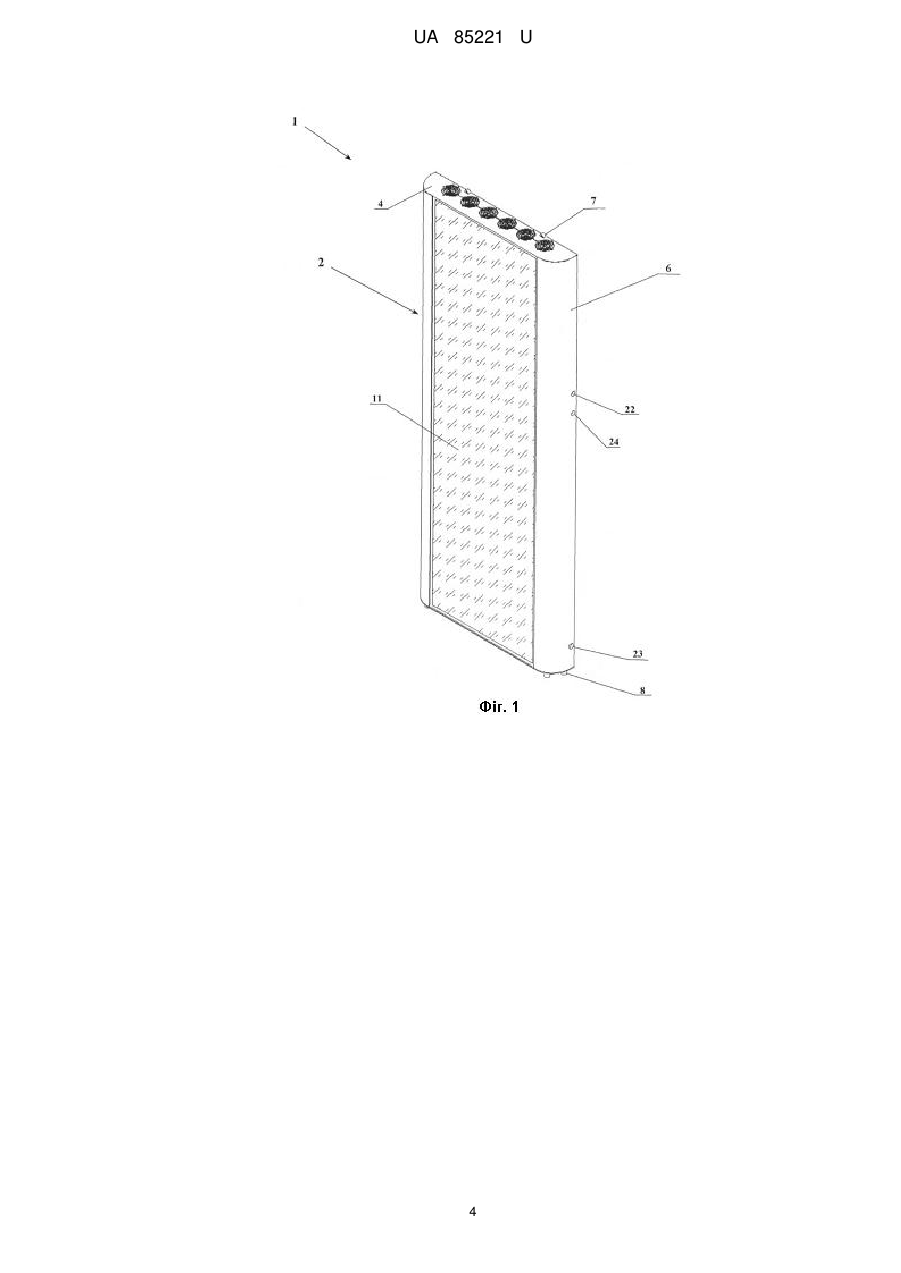

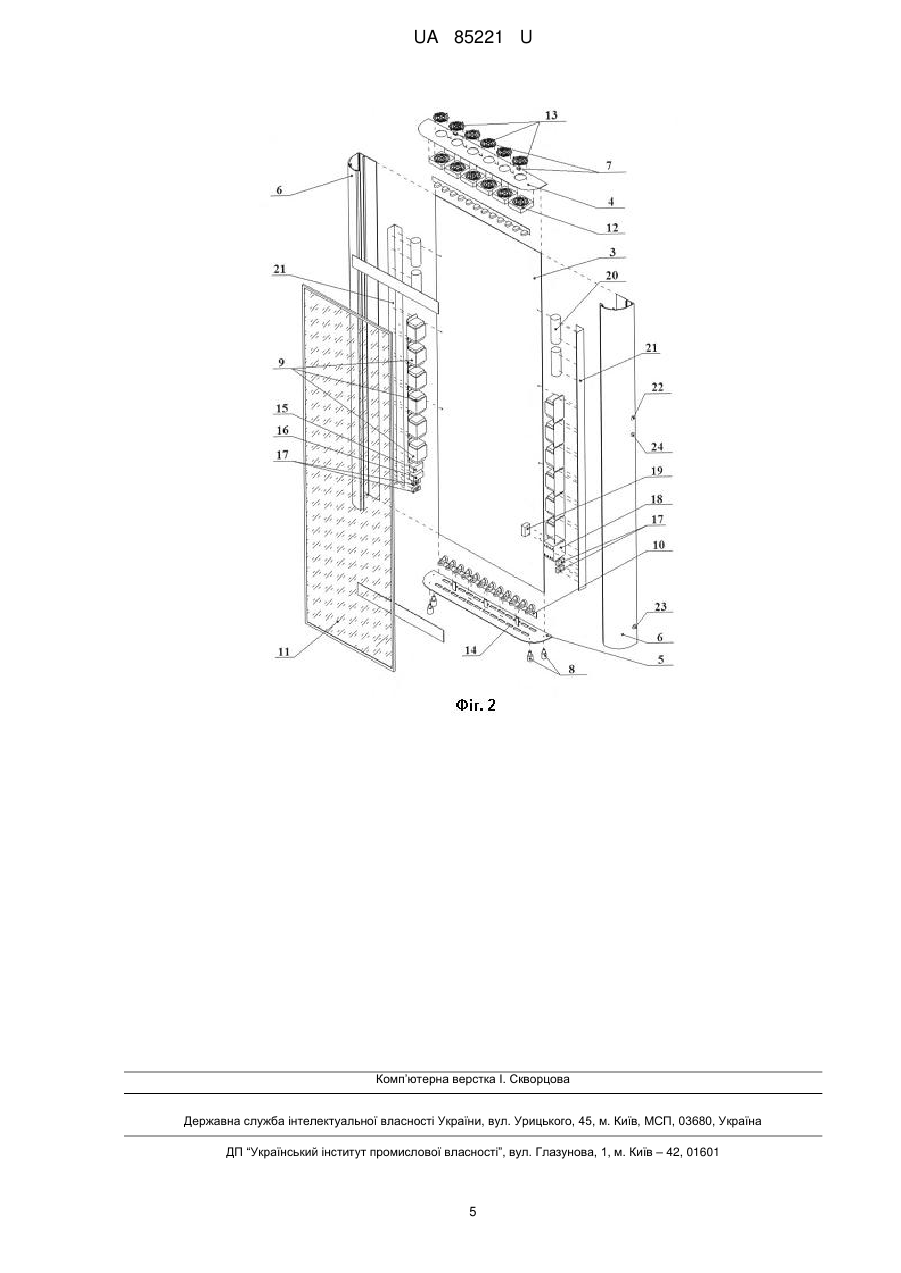

Реферат: UA 85221 U UA 85221 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель призначена для задоволення життєвих потреб людини і належить до світлоопромінювальних пристроїв, використовуваних у медичних та косметичних цілях для отримання засмаги та відновлення необхідного у організмі людини рівня вітаміну D, відновлення рівня колагену та пружності шкіри. На сьогоднішній день розроблена велика кількість різних модифікацій соляріїв (у тому числі колагенових соляріїв), серед яких можна виділити два основних типи: вертикальний і горизонтальний солярії. Найбільш розповсюдженою конструкцією вертикального солярію є виконання його у вигляді круглої кабіни, у стінках якої встановлені джерела випромінювання. У свою чергу горизонтальні солярії зазвичай складаються з нижнього ложа, на якому розташовується людина, і верхньої кришки з джерелами випромінювання. Зазначені модифікації соляріїв є досить громіздкими і застосовні головним чином у спеціалізованих салонах. Однак, найчастіше похід у спеціалізований салон супроводжується значною витратою часу, і може стати основною перешкодою для того, щоб скористатися даним пристроєм. Таким чином, актуальною є проблема створення компактного солярію, який можна було б розмістити в будь-якому приміщенні, чи то спеціалізований салон, або ж кімната в будинку, наприклад спальня або ванна кімната, використання якого було б простим, зручним й економічно вигідним. Відомий плоский солярій (заявка WO0168184, МПК A61N5/06, опубл. 20.09.2001) для застосування вдома або інших придатних умовах, таких як кімната в готелі, медичній установі та ін. Солярій містить каркас з набором ультрафіолетових ламп, пристрій керування і таймер для регулювання інтенсивності випромінюваного світла, а також джерело електроживлення. Також солярій включає засоби для кріплення до стаціонарної або рухливої стіни. Недоліком зазначеного рішення є відсутність системи вентиляції, що може призвести до порушення теплового режиму солярію з наступним виходом солярію з ладу. Найбільш близьким до рішення, що заявляється, за своїми суттєвими ознаками і технічним результатом, що досягається, є солярій (заявка WO2005035057, МПК A61N 5/06, опубл. 21.04.2005), що може бути встановлений у кімнаті будь-якого типу. Солярій містить плоский корпус, джерело ультрафіолетового випромінювання, встановлене у корпусі, а також двері, прикріплені до корпусу. У верхній стінці солярію виконані щілини для відведення тепла в процесі роботи солярію. Недоліком зазначеного рішення є виконання корпусу із широкою ділянкою в нижній частині, у результаті чого джерела ультрафіолетового випромінювання, які встановлені в корпусі, розташовані високо над підлогою, що унеможливлює засмагу нижньої частини ніг. Крім того, передбачена в солярії пасивна система вентиляції у вигляді щілин у верхній стінці корпуса, не дозволяє використовувати потужні лампи через загрозу перегріву солярію, що в результаті призводить до збільшення часу сеансу засмаги. В основу корисної моделі поставлена задача розробити такий солярій, який за рахунок оптимальної конструкції буде компактним, ефективним і зручним у використанні, при цьому безпечним та довговічним. Поставлена задача вирішується тим, що солярій вертикальний містить плоский корпус, внутрішній об'єм якого утворений задньою, верхньою, нижньою та бічною панелями; джерело випромінювання, встановлене у внутрішньому об'ємі корпусу та виконане у вигляді щонайменше однієї лампи, підключеної до електричної мережі за допомогою баласту; систему охолодження та/або вентиляції; а також систему електроживлення. Згідно з корисною моделлю, система охолодження та/або вентиляції містить щонайменше один вентилятор, встановлений на верхній панелі корпусу, а система електроживлення з баластами розташовані в бічних панелях корпусу. Переважно, корпус містить елементи для кріплення до поверхні монтажу, а також ніжки на нижній панелі. Також у переважному варіанті виконання, система охолодження та/або вентиляції додатково містить припливні/витяжні отвори в нижній панелі корпусу. Переважно, баласти закріплені на теплопровідному елементі, де теплопровідний елемент виконаний з алюмінію. У переважному варіанті виконання, бічні панелі корпусу також виконані з алюмінію. Також переважно солярій містить засіб захисту від несанкціонованого доступу, який являє собою електромеханічний замок. Таке виконання солярію, при якому його корпус виконаний плоским і містить елементи для кріплення до поверхні монтажу, а також ніжки на нижній панелі, при цьому джерело випромінювання у вигляді щонайменше однієї лампи, встановлений у внутрішньому об'ємі корпусу, дозволяє легко встановлювати солярій у будь-якому приміщенні, чи то салон краси, ванна кімната або спальня. При такому виконанні корпусу солярій є дуже компактним, таким чином, він буде займати мінімальний простір у приміщенні. При цьому, завдяки такій конструкції, під час сеансу засмаги користувач може сам вирішувати, на якій відстані від джерела 1 UA 85221 U 5 10 15 20 25 30 35 40 45 50 55 випромінювання знаходитися, наближаючись або віддаляючись від нього, регулюючи тим самим інтенсивність випромінювання, що забезпечує безпеку і зручність використання солярію даної конструкції. Наявність системи охолодження та/або вентиляції з щонайменше одним вентилятором, встановленим у верхній панелі корпусу, а також додатковими припливними/витяжними отворами в нижній панелі корпусу, дозволяє ефективно охолоджувати джерела випромінювання й електронні компоненти солярію з підтримкою стабільності їх робочої температури, що забезпечує безпеку і довговічність використання солярію, а також створює комфортне перебування користувача в безпосередній близькості від солярію під час сеансу засмаги. Крім того, подібна система охолодження та/або вентиляції, яка включає як засоби активного підведення/відведення повітря, так і додаткові засоби пасивного підведення/відведення повітря, дозволяє використовувати потужні лампи, що дозволяє за порівняно короткий час отримати безпечну і стійку засмагу, отже, позитивно позначається на ефективності використання конструкції солярію, що заявляється. Розташування системи електроживлення з баластами в бічних панелях корпусу дозволяє ефективно використовувати внутрішній об'єм корпусу для розташування ламп по всій його довжині, тобто на весь зріст користувача, що збільшує площу засмаги і дозволяє користувачу одержувати засмагу як нижньої частини ніг, так і обличчя, підвищуючи, таким чином, ефективність використання конструкції солярію, що заявляється. При цьому закріплення баластів на теплопровідному елементі, виконаному переважно з алюмінію, а також виконання бічних панелей алюмінієвими, дозволяє ефективно передавати тепло від баластів, що нагріваються під час роботи, спочатку на бічну панель, а потім у навколишній простір завдяки фізичним властивостям використовуваного матеріалу. Наявність засобу захисту від несанкціонованого доступу у вигляді електромеханічного замка дозволяє контролювати власником солярію його використання, наприклад, використання солярію дітьми під час відсутності дорослих, що збільшує безпеку рішення, що заявляється. Корисна модель, що заявляється, пояснюється за допомогою наступних креслень: фіг. 1 - загальний вигляд прикладу виконання солярію; фіг. 2 - поелементний вигляд солярію на фіг. 1. На фігурах представлений варіант виконання рішення, що заявляється, при якому вертикальний солярій 1 містить плоский корпус 2, внутрішній об'єм якого утворений задньою 3, верхньою 4, нижньою 5 і бічними 6 панелями. Корпус може мати товщину близько 13 см, при ширині близько 84 см. Корпус 2 містить елементи 7 для кріплення до поверхні монтажу, а також ніжки 8 на нижній панелі 5. У внутрішньому об'ємі корпусу 2 встановлене джерело випромінювання (на фіг. не показане). Джерело випромінювання виконане у вигляді щонайменше однієї лампи, переважно, декількох ламп, наприклад 12 ламп, підключених до електричної мережі за допомогою баластів 9 і закріплених у лампотримачах 10. При цьому переважно використовуються ультрафіолетові лампи, а також можуть використовуватись колагенові лампи (тобто лампи, які стимулюють природній синтез колагену, довжина хвилі випромінюваного світла яких складає близько 633 нм, що відповідає червоному кольору спектра). У пристрої солярію, що заявляється, можуть використовуватися лампи потужністю 160-250 Вт кожна і довжиною 200 см. Перед джерелом випромінювання встановлена захисна панель 11 з акрилового скла, що може бути виконана з захисним напилюванням, товщиною близько 8 мм, а також світлодіодним підсвічуванням. Встановлення перед джерелом випромінювання захисної панелі з акрилового скла дозволяє перешкоджати контакту користувача з лампами і затримувати їх шкідливий вплив. Крім того, акрилове скло має низьку теплопровідність, що захищає користувача від тепла, випромінюваного лампами. Солярій містить систему охолодження та/або вентиляції у вигляді, щонайменше, одного вентилятора 12, встановленого на верхній 4 панелі корпусу 2, переважно, як представлено на кресленнях, декількох вентиляторів, закритих, наприклад, декоративними решітками 13, а також припливних/витяжних отворів 14 у нижній панелі 5 корпусу 2. Система електроживлення солярію, а також баласти 9 рівномірно розташовані в бічних панелях 6 корпусу 2. Під системою електроживлення в даній заявці маються на увазі: плата керування 15, блок живлення 16, клемні колодки 17, пускове реле 18, реле часу 19, а також компенсувальні конденсатори 20 (для соляріїв з електромагнітними баластами).Баласти 9 переважно виконані електромагнітними, рідше електронними, та закріплені на теплопровідному елементі 21, що переважно виконаний з алюмінію, так само, як і бічні панелі 6 корпусу. Солярій містить засіб захисту від несанкціонованого доступу у вигляді електромеханічного замка 22, що включає гніздо і ключ, виконаний за принципом автомобільного електромеханічного ключа, за допомогою якого 2 UA 85221 U 5 10 15 здійснюється увімкнення солярію. Також на бічних панелях 6 корпусу, як представлено на кресленнях, розташована кнопка увімкнення живлення 23 і кнопка "старт" 24. Корисна модель використовується в такий спосіб. За допомогою елементів 7 для кріплення до поверхні монтажу, встановлюють солярій 1 в попередньо обраному місці. Поверхнею монтажу може бути, наприклад, стіна спальні, ванної кімнати або будь-яка інша придатна поверхня. Підключають солярій 1 до стандартної розетки 220 В. За допомогою кнопки увімкнення живлення 23, а також кнопки "старт" 24, включають солярій. Розташовуються навпроти джерел випромінювання на попередньо обраній відстані і здійснюють сеанс засмаги протягом 5-10 хвилин. Коригують відстань до джерел випромінювання в разі потреби, наближаючись або віддаляючись від них. По завершенні сеансу засмаги, вимикають солярій. При необхідності захисту від несанкціонованого доступу, блокують включення солярію за допомогою електромеханічного замка 22 і вилучають ключ із гнізда. При споживаній потужності 2,2-3 кВт, конструкція солярію, що заявляється, характеризується високою економічністю, а наявність електронного таймера і безшумної ефективної системи охолодження та/або вентиляції дозволяє використовувати солярій у будь-якому приміщенні в будь-який час доби. Таким чином, корисна модель, що заявляється, забезпечує компактний, ефективний і зручний у використанні солярій, який при цьому є безпечним і довговічним. Крім того, корисна модель, що заявляється, забезпечує захист солярію від несанкціонованого доступу. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 45 1. Солярій вертикальний, що включає плоский корпус, внутрішній об'єм якого утворений задньою, верхньою, нижньою та бічною панелями, джерело випромінювання, встановлене у внутрішньому об'ємі корпусу і виконане у вигляді щонайменше однієї лампи, підключеної до електричної мережі за допомогою баласту, систему охолодження та/або вентиляції, а також систему електроживлення, який відрізняється тим, що система охолодження та/або вентиляції містить щонайменше один вентилятор, встановлений на верхній панелі корпусу, а система електроживлення з баластами розташовані в бічних панелях корпусу. 2. Солярій вертикальний за п. 1, який відрізняється тим, що корпус містить елементи для кріплення до поверхні монтажу, а також ніжки на нижній панелі. 3. Солярій вертикальний за п. 1, який відрізняється тим, що система охолодження та/або вентиляції додатково містить припливні/витяжні отвори в нижній панелі корпусу. 4. Солярій вертикальний за п. 1, який відрізняється тим, що баласти закріплені на теплопровідному елементі. 5. Солярій вертикальний за п. 4, який відрізняється тим, що теплопровідний елемент виконаний з алюмінію. 6. Солярій вертикальний за п. 1, який відрізняється тим, що бічні панелі корпусу виконані з алюмінію. 7. Солярій вертикальний за п. 1, який відрізняється тим, що містить засіб захисту від несанкціонованого доступу. 8. Солярій вертикальний за п. 7, який відрізняється тим, що засіб захисту від несанкціонованого доступу являє собою електромеханічний замок. 3 UA 85221 U 4 UA 85221 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
